Ekvitermická regulácia
Ekvitermická regulácia je jednoduchá metóda výpočtu teploty vykurovacieho alebo chladiaceho média v primárnom okruhu v závislosti od vonkajšej teploty. Vo väčšine prípadov túto funkciu riadi kotol alebo tepelná pumpa.
Ak je tvar krivky nastavený správne, malo by byť možné dosiahnuť požadovanú teplotu v zónach s najchladnejším možným médiom (v režime vykurovania) alebo najteplejším možným médiom (v režime chladenia).
Nevýhodou tejto metódy je, že nemá zabudovaný mechanizmus automatickej korekcie. Ak teda ekvitermická krivka nie je nastavená správne, môže to viesť k nedostatočnému alebo nadmerne intenzívnemu vykurovaniu/chladeniu v zónach.
Regulácia vykurovania a chladenia
| Aspekt | Kúrenie | Chladenie |
|---|---|---|
| Vstupy | - Vonkajšia teplota - Teploty zo zón | - Vonkajšia teplota - Teploty zo zón - Vlhkosť zo zón |
| Výstup | - Nastavená hodnota virtuálneho termostatu pre primárny okruh | - Nastavená hodnota virtuálneho termostatu pre primárny okruh |
| Limity | - Minimálna / Maximálna nastavená hodnota | - Minimálna / Maximálna nastavená hodnota - Rosný bod (Včasné varovanie) - Výpočet minimálnej nastavenej teploty na základe najvyššej relatívnej vlhkosti zo všetkých prepojených termostatov zón |
| Korekcia PID | ❌ | ❌ |
Viac informácií o režimoch vykurovania/chladenia
Ako sa vypočítava konečná nastavená hodnota
Ekvitermická krivka vracia teplotu prúdiacej vody na základe vonkajšej teploty. Uhol krivky, paralelný posun, teplotné limity a úpravy na základe údajov z termostatov ovplyvňujú konečný výsledok.
Sklon
Pre podlahové vykurovacie systémy sa bežne používajú hodnoty medzi 0.2 a 0.8. Nižšie hodnoty sú vhodnejšie pre kvalitnú izoláciu. Nasledujúca tabuľka zobrazuje výslednú nastavenú teplotu na základe vonkajšej teploty a uhla krivky:
Vonkajšia teplota
| Sklon | -20°C | -15°C | -10°C | -5°C | 0°C | 5°C | 10°C | 15°C | 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 33 | 32 | 32 | 30 | 29 | 27 | 24 | 22 | 20 |
| 0.4 | 42 | 40 | 38 | 36 | 33 | 30 | 27 | 24 | 20 |
| 0.6 | 50 | 48 | 45 | 41 | 37 | 33 | 29 | 25 | 20 |
| 0.8 | 59 | 56 | 52 | 47 | 42 | 37 | 31 | 26 | 20 |
Príklad: Ak je vonkajšia teplota 0ºC a uhol ekvitermickej krivky 0.6, výsledná nastavená teplota je 37ºC.
Paralelný posun krivky
Zvyšuje alebo znižuje krivku o definovanú hodnotu.
Príklad: Ak je nastavená teplota na základe uhla krivky 37ºC a paralelný posun nastavený na 4ºC, výsledná nastavená hodnota je 41ºC.
Úprava podľa požadovaných hodnôt z termostatov
Všetky termostaty zón, ktoré sú prepojené s ekvitermickým Priradené Smart rules, ovplyvňujú konečný výsledok.
| Kúrenie | Chladenie | |
|---|---|---|
| Nastavená hodnota zo zón | Ekvitermická krivka sa posunie nahor, ak najvyššia nastavená hodnota termostatov zón je viac ako 22°C | Ekvitermická krivka sa posunie nadol, ak najnižšia nastavená hodnota termostatov zón je menej ako 22°C |
| Výsledok | Výsledná nastavená hodnota = Nastavená hodnota na základe uhla a paralelného posunu + Pomerná hodnota * (najvyššia hodnota termostatu - 22) | Výsledná nastavená hodnota = Nastavená hodnota na základe uhla a paralelného posunu + Pomerná hodnota * (najnižšia hodnota termostatu - 22) |

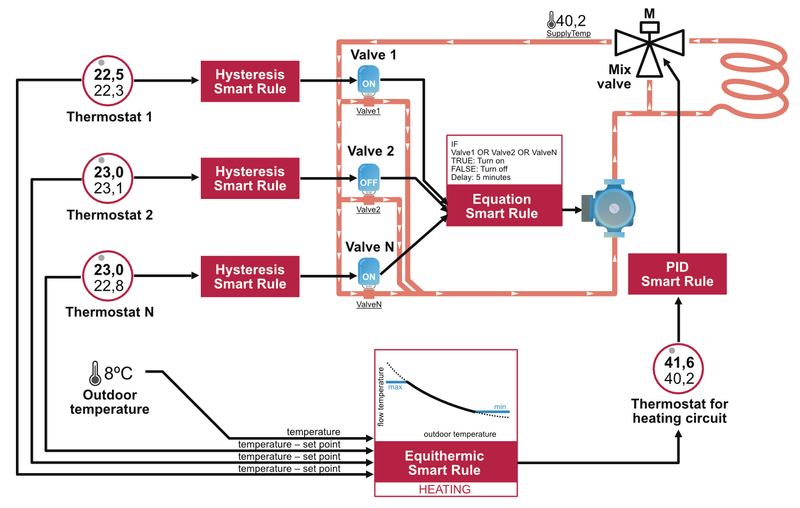

Príklad scenára pre zónové hydraulické vykurovanie s ekvitermickou reguláciou
Ochrana pred rosným bodom pri chladení
Keď ekvitermický Smart Rule beží v režime chladenia, aktívne chráni pripojené zóny pred kondenzáciou tým, že dynamicky obmedzuje, ako nízko môže nastavená teplota primárneho okruhu klesnúť. Tento bezpečnostný mechanizmus sa volá ochrana pred rosným bodom a je jedným z limitov uvedených v tabuľke regulácie vykurovania a chladenia vyššie.
Prečo je ochrana pred rosným bodom dôležitá pri hydraulickom chladení
Chladená voda, ktorá je studenšia ako rosný bod okolitého vzduchu, spôsobuje kondenzáciu vlhkosti na potrubiach, rozdeľovačoch, fan-coiloch a stropných chladiacich paneloch. Viditeľnými dôsledkami sú kvapkajúce povrchy, mláčky na podlahe a dlhodobé poškodenie omietky. Predchádzanie kondenzácii je najdôležitejšia bezpečnostná funkcia akejkoľvek hydraulickej chladiacej inštalácie — a ekvitermická regulácia ju konfiguruje na jednom mieste, na úrovni primárneho okruhu, pre všetky nadväzujúce zóny.
Ako ochrana pred rosným bodom funguje
- Každý zónový termostat (alebo dedikovaný senzor vlhkosti vzduchu) hlási relatívnu vlhkosť a teplotu pre svoju zónu.
- Ekvitermický regulátor vyberie najvyššiu relatívnu vlhkosť zo všetkých pripojených zón a spolu s teplotou zóny vypočíta aktuálny rosný bod vzduchu v danej zóne.
- Nastavená teplota primárneho okruhu sa drží nad rosným bodom plus konfigurovateľná bezpečnostná rezerva. Ak by ekvitermická krivka vyžadovala nižšiu teplotu chladenej vody, regulátor krivku potlačí a udrží teplotu na úrovni rosný bod + rezerva. Toto je správanie včasné varovanie uvedené v tabuľke chladiacich limitov.
Konfigurácia ochrany pred rosným bodom
V skupine Rosný bod ekvitermického Smart Rule konfigurujete:
- Korekcia rosného bodu (%) — o koľko nad vypočítaným rosným bodom sa drží minimálna nastavená teplota. Vyššie hodnoty znamenajú väčšiu bezpečnostnú rezervu proti kondenzácii, ale znižujú maximálny chladiaci výkon.
- Zdroj vlhkosti — relatívnu vlhkosť je možné čítať z pripojených zónových termostatov alebo z doplnkových senzorov vlhkosti vzduchu. Keď je pripojených viac zdrojov, na výpočet rosného bodu sa použije najvyššia hodnota relatívnej vlhkosti.
Čo potrebujete na zapnutie ochrany pred rosným bodom
- Aspoň jeden zdroj relatívnej vlhkosti na každú chladenú zónu: buď zónový termostat s integrovaným senzorom vlhkosti, alebo Senzor vlhkosti a teploty vzduchu pripojený na EXT svorku zbernicového modulu 2UI / 6UI / 6UI6OC / 4UI2DO.
- Meranie teploty zo zóny (zvyčajne z toho istého termostatu).
- Ekvitermický Smart Rule nakonfigurovaný v režime chladenia s pripojenými zónovými termostatmi.
Kedy zapnúť ochranu pred rosným bodom
Vždy, keď ide o hydraulické chladenie — chladenú vodu rozvádzanú cez podlahové okruhy, fan-coily alebo stropné chladiace panely. Jediný prípad, keď nie je potrebná, je čisto vzduchové chladenie (napr. split A/C jednotky riadené cez IR), kde neexistuje studený vodný povrch, na ktorom by sa mohla vlhkosť zrážať.

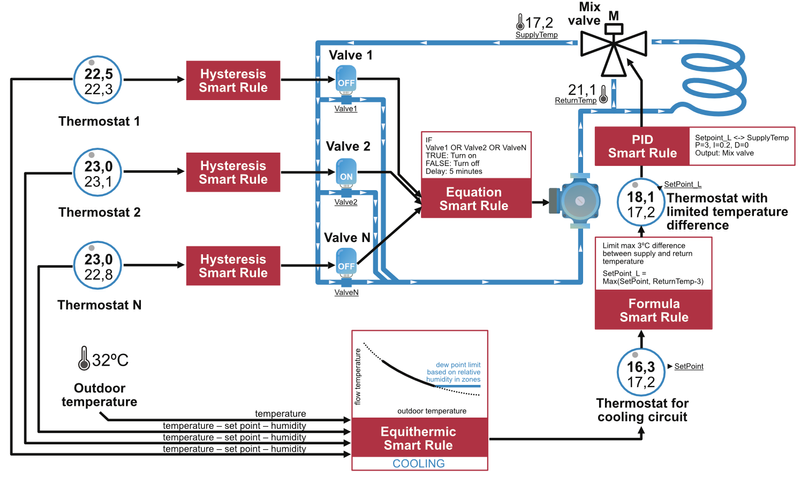

Príklad scenára pre zónové hydraulické chladenie s ekvitermickou reguláciou
