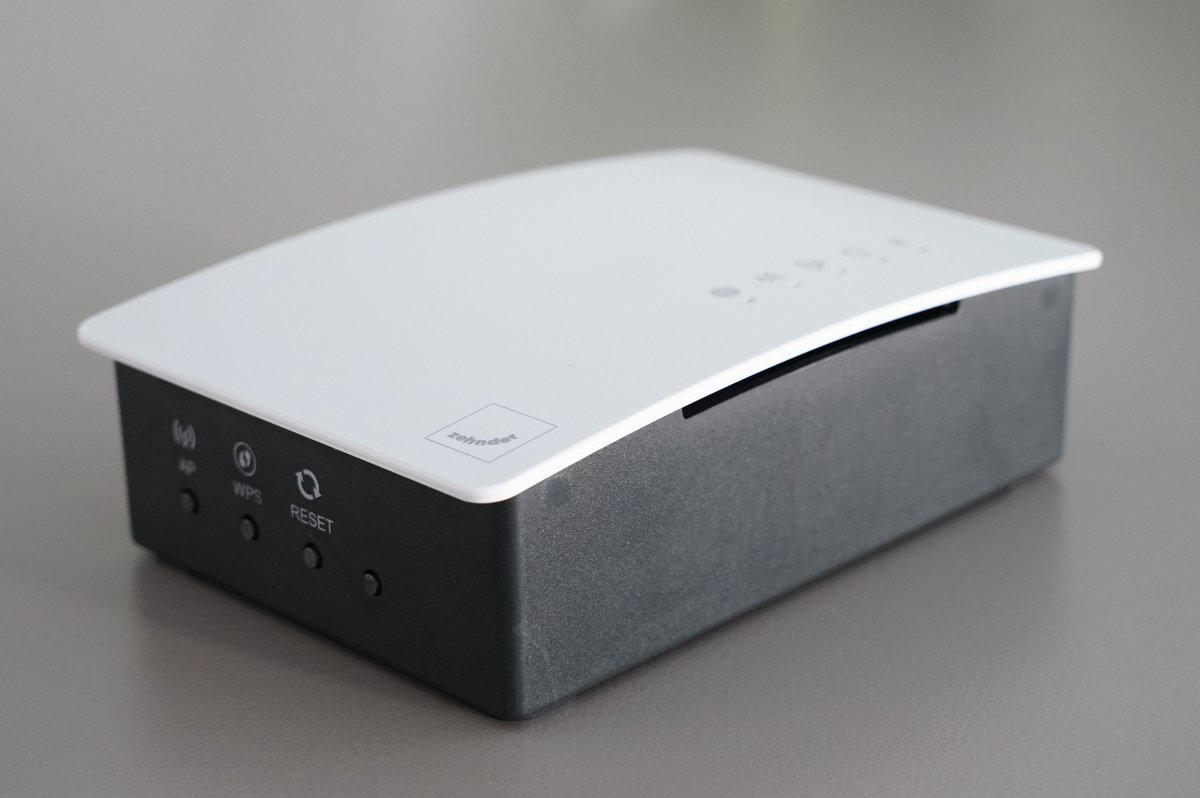

Zehnder ComfoConnect PRO je modulárna brána, ktorá prepája ventilačné jednotky Zehnder ComfoAir (Q350, Q450, Q600 a Flex) s externými systémami riadenia budov cez Modbus TCP. TapHome sa pripája k bráne cez Ethernet — brána potom komunikuje s ventilačnou jednotkou cez zbernicu ComfoNet CAN.
Šablóna poskytuje ovládanie ventilačných režimov (Away / Low / Medium / High), štyri snímače teploty a vlhkosti (odťah, výfuk, vonkajší, prívod), meranie prietoku privádzaného vzduchu, monitorovanie stavu filtra, výber teplotného profilu a konfigurovateľný režim boost.
Hardvérové pripojenie

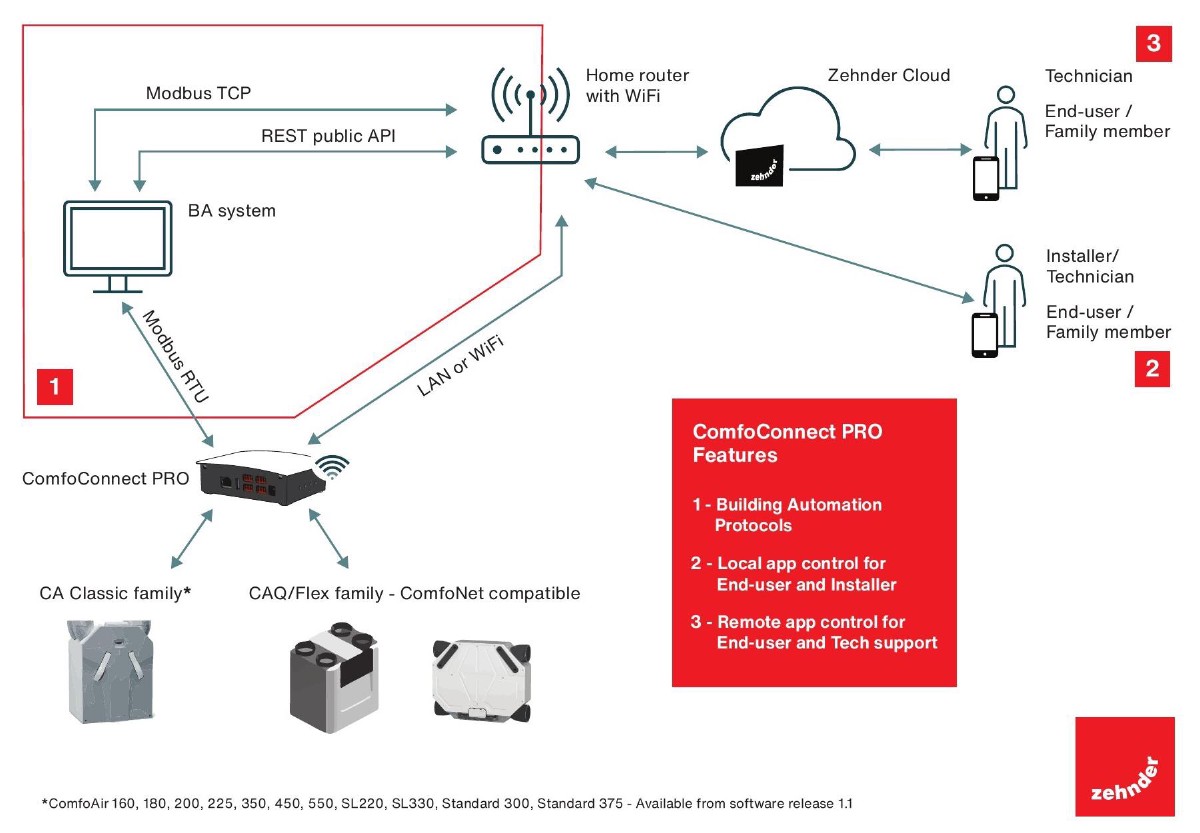

ComfoConnect PRO sa nachádza medzi domácou sieťou a ventilačnou jednotkou Zehnder. K ventilačnej jednotke sa pripája cez priložený kábel ComfoNet (zbernica CAN) a k sieti cez Ethernet (RJ45) alebo Wi-Fi.
- Protokol: Modbus TCP
- Port: 502
- Predvolené Slave ID: 1
- Hostname: comfoconnectpro.local (mDNS)

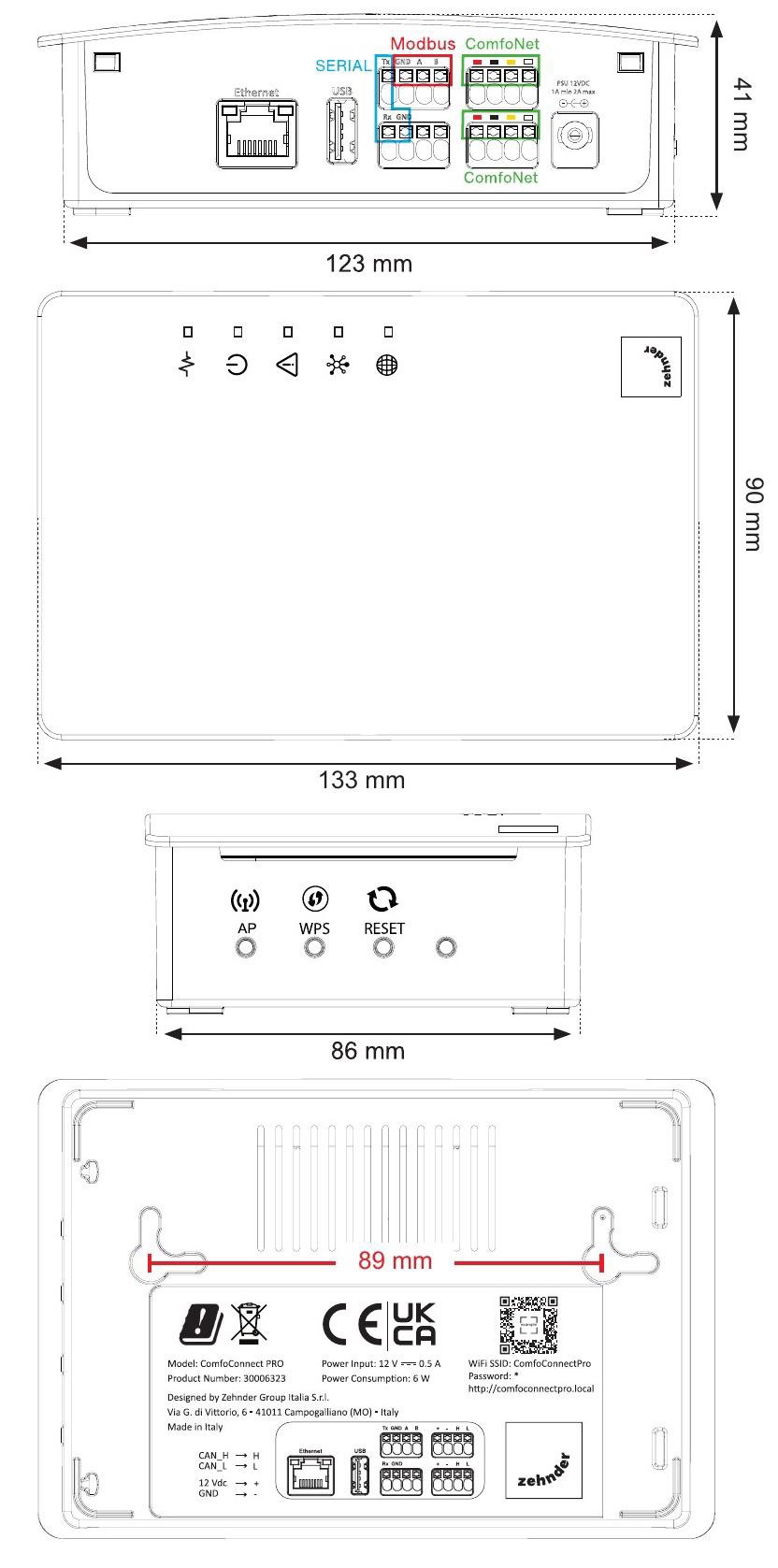

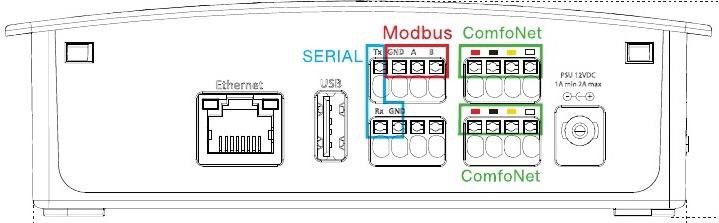

Rozloženie konektorov
Kľúčové konektory pre integráciu s TapHome:
| Konektor | Funkcia |
|---|---|
| Ethernet (RJ45) | Sieťové pripojenie — komunikácia Modbus TCP s TapHome |
| ComfoNet | Kábel zbernice CAN k ventilačnej jednotke (CAN_H, CAN_L, 12V, GND) |
| Modbus RTU (H, L) | RS-485 — alternatíva pre integráciu BMS (pre TapHome nie je potrebné) |
| USB | Servisné pripojenie |
| PSU 12VDC | Vstup napájania (12V, max 2A) |

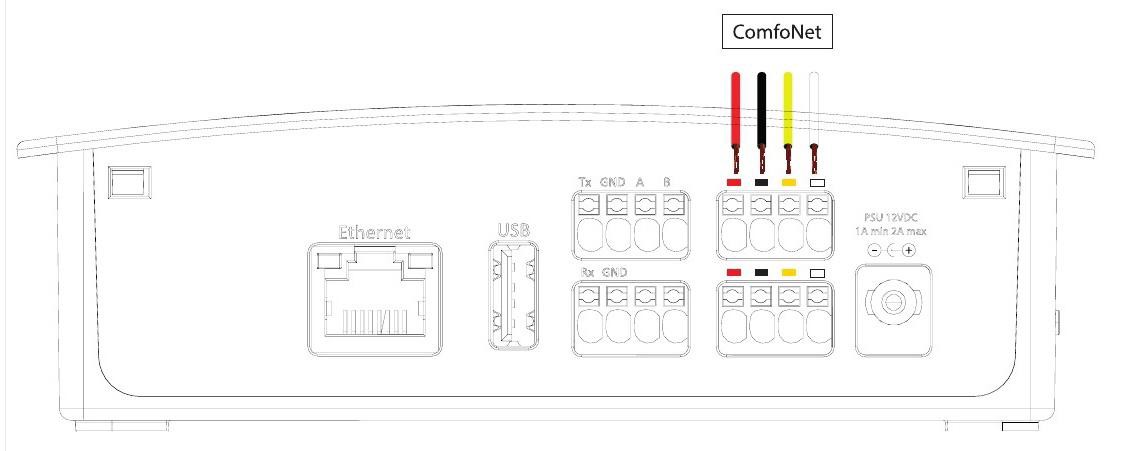

Zapojenie kábla ComfoNet
| Farba vodiča | Pripojenie |
|---|---|
| BIELY | CAN_L |
| ŽLTÝ | CAN_H |
| ČIERNY | GND |
| ČERVENÝ | 12V |
Povolenie komunikácie Modbus TCP
Modbus TCP je potrebné povoliť cez webové rozhranie ComfoConnect PRO pred tým, ako bude TapHome môcť komunikovať so zariadením.
- Pripojte ComfoConnect PRO k lokálnej sieti cez Ethernet alebo Wi-Fi
- Otvorte prehliadač a prejdite na http://comfoconnectpro.local (alebo IP adresu zariadenia)
- Prihláste sa menom admin a heslom nastaveným pri prvej konfigurácii
- Prejdite do Configurations > Third Party Settings
- Vyberte Modbus TCP z rozbaľovacieho zoznamu protokolov
- Ponechajte predvolené nastavenia — Slave ID: 1, TCP Port: 502
- Kliknite na Apply — zariadenie sa reštartuje pre aplikovanie nových nastavení
Uloženie nastavení Modbus TCP reštartuje ComfoConnect PRO. Zariadenie bude počas reštartu dočasne nedostupné.
Konfigurácia v TapHome
Pri importe šablóny v TapHome zadajte:
- IP adresa — IP adresa ComfoConnect PRO v lokálnej sieti (skontrolujte na stránke Network vo webovom rozhraní)
- Slave ID — Modbus slave adresa (predvolené: 1)
ComfoConnect PRO podporuje mDNS — je dostupný ako
comfoconnectpro.local. Priraďte statickú IP adresu v nastaveniach DHCP routera, aby sa adresa nezmenila po výpadku napájania.
Možnosti zariadenia
Šablóna obsahuje nasledujúce zariadenia:
Ovládanie ventilácie
- Ventilation (prepínač s viacerými hodnotami) — ventilačný režim cez holding register HR:0. Vyberá úroveň prietoku vzduchu: Away (minimum), Low, Medium, High. Ventilačná jednotka prispôsobí otáčky ventilátorov podľa zvoleného režimu.
- Ventilation Boost — prepínač cez cievku C:6. Aktivuje maximálny prietok vzduchu na nastaviteľnú dobu (predvolené 2 hodiny / 7200 sekúnd nastavených pri inicializácii šablóny cez HR:4). Boost je dostupný pri vypnutom automatickom režime.
- Airflow — snímač na čítanie aktuálneho prietoku privádzaného vzduchu v m³/h z input registra IR:6.
Monitorovanie teploty a vlhkosti
Šablóna obsahuje štyri kombinované snímače teploty a vlhkosti. Hodnoty teploty sú uložené ako °C × 10 (Int16, delené 10), vlhkosť ako percentá (Int16, delené 100).
| Snímač | Register teploty | Register vlhkosti | Popis |
|---|---|---|---|
| Extract | IR:8 | IR:13 | Vzduch odoberaný z miestností pred výmenníkom tepla |
| Exhaust | IR:9 | IR:14 | Vzduch opúšťajúci výmenník tepla smerom von |
| Outdoor | IR:10 | IR:15 | Prívod čerstvého vzduchu |
| Supply | IR:11 | IR:16 | Ohriatý čerstvý vzduch privádzaný do miestností |
Izbová teplota (IR:7) a izbová vlhkosť (IR:12) sú dostupné v mape Modbus registrov, ale nie sú zahrnuté v šablóne. Vyžadujú voliteľný izbový snímač pripojený k ventilačnej jednotke.
Teplotný profil
- Temperature Profile (prepínač s viacerými hodnotami) — vyberá správanie bypassu výmenníka tepla cez holding register HR:1. Hodnoty: Normal (vyvážený), Cold (zachováva viac tepla), Warm (umožňuje viac bypasového chladenia).
Monitorovanie filtra
- Filter Dirty — binárny snímač na čítanie z diskrétneho vstupu DI:3. Signalizuje, kedy filter potrebuje výmenu alebo čistenie.
- Filter Days Left — snímač na čítanie z input registra IR:25. Zobrazuje zostávajúcu životnosť filtra v dňoch, odpočítavanú od nakonfigurovanej životnosti filtra.
Ďalšie možnosti registrov
ComfoConnect PRO sprístupňuje ďalšie Modbus registre, ktoré nie sú momentálne zahrnuté v šablóne TapHome:
| Register | Názov | Typ | Poznámky |
|---|---|---|---|
| IR:0 | Connection State | Snímač | 0=OK, 30=nie CAQ, 40=nekompatibilná verzia, 50=žiadna jednotka |
| IR:1–IR:5 | Active Errors 1–5 | Snímač | Chybové kódy (84 definovaných kódov) |
| IR:17–IR:24 | CO2 Zones 1–8 | Snímač | ppm, vyžaduje voliteľné CO2 snímače |
| HR:2 | Temperature Profile Mode | Konfig | 0=Adaptive, 1=Fixed, 2=External Setpoint |
| HR:3 | External Setpoint | Konfig | °C×10, rozsah 5–35°C |
| C:0 | Reset Errors | Akcia | Samoresetovacia cievka |
| C:5 | Auto Mode | Konfig | Povolenie/zakázanie automatickej ventilácie |
| C:7 | Away Function | Konfig | Povolenie/zakázanie funkcie Away |
| C:8 | ComfoCool | Konfig | Povolenie/zakázanie pasívneho chladenia |
Kompatibilné ventilačné jednotky
ComfoConnect PRO funguje s nasledujúcimi ventilačnými systémami Zehnder:
- ComfoAir Q séria — Q350, Q450, Q600 (kompatibilné s ComfoNet)
- ComfoAir Flex — kompatibilný s ComfoNet
Rada ComfoAir Classic (ComfoAir 160/180/200/225/350/450/550, SL220/SL330, Standard 300/375) nie je podporovaná zariadením ComfoConnect PRO, napriek tomu, že staršie inštalačné manuály Zehnder (schéma zapojenia, strana 29) tieto modely uvádzajú ako „dostupné od softvérovej verzie 1.1". Jednotky Classic používajú iný starší protokol a v minulosti vyžadovali dnes už nedostupné moduly ComfoConnect LAN-C alebo KNX-C. Jednotka Standard 300 má iba hardvérový boost vstup a nedá sa diaľkovo ovládať vôbec. Pre staršie jednotky Classic kontaktujte Zehnder pre aktuálne odporúčania alebo zvážte výmenu za jednotku ComfoAir Q alebo Flex.
Riešenie problémov
Žiadna Modbus komunikácia
- Overte, že Modbus TCP je povolený vo webovom rozhraní (Configurations > Third Party Settings)
- Potvrďte IP adresu ComfoConnect PRO — skontrolujte http://comfoconnectpro.local alebo tabuľku DHCP v routeri
- Uistite sa, že TapHome Core a ComfoConnect PRO sú v rovnakej sieti/podsieťi
- Skontrolujte, že žiadny firewall neblokuje port 502
- Overte, že LED dióda ComfoNet svieti stále zeleno — blikanie indikuje problém s káblom medzi bránou a ventilačnou jednotkou
Chyba Gateway path unavailable
Modbus výnimka s kódom 0x0A (GatewayPathUnavailable) znamená, že ComfoConnect PRO nedokáže spojiť sa s ventilačnou jednotkou cez ComfoNet. Skontrolujte pripojenie kábla ComfoNet a overte, že ventilačná jednotka je zapnutá.
Režim boost nereaguje
Režim boost cez cievku C:6 funguje len pri vypnutom automatickom režime (cievka C:5). Inicializačný skript šablóny automatický režim vypne, ale ak bol manuálne znova zapnutý, príkazy boost budú ignorované.
