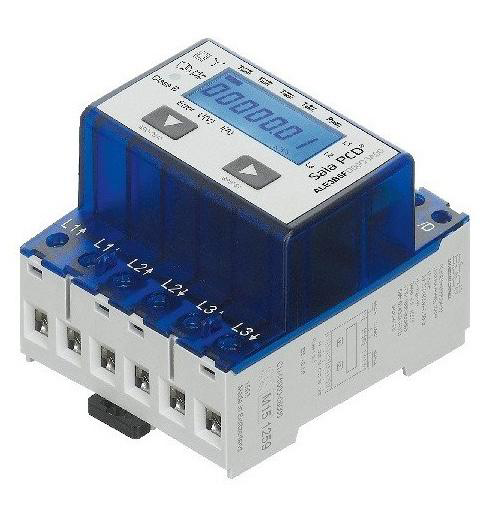

SBC ALE3D5F je trojfázový elektromer na DIN lištu (3 x 230/400 VAC, 50 Hz) s priamym meraním do 65 A. Zariadenie komunikuje cez Modbus RTU po 2-vodičovom rozhraní RS-485. Keďže šablóna TapHome používa pripojenie Modbus TCP, na integráciu je potrebný gateway Modbus RTU-to-TCP. Šablóna polluje 14 holding registrov (H:35 až H:51) poskytujúcich fázové a celkové hodnoty napätia, prúdu, činného výkonu a jalového výkonu.

Hardvérové zapojenie#

Kabeláž RS-485

ALE3D5F má 2-vodičové sériové rozhranie RS-485 s pripojením tienenia. Pripojte v topológii daisy-chain cez gateway Modbus RTU-to-TCP:

• Svorky RS-485 A/B na merači k portu RS-485 na gateway
• Pripojenie tienenia pre odstienenie kábla
• Ethernetový port gateway do lokálnej siete prístupnej pre TapHome Core

Špecifikácia kábla:

Rozhranie RS-485 neobsahuje interný zakončovací odpor. Na každom konci zbernice musí byť nainštalovaný externý zakončovací odpor 120 ohm.

Zapojenie siete

Merač sa zapája sériovo s trojfázovým napájaním:

• L1, L2, L3 — fázové pripojenia (každá fáza má vstupnú/výstupnú svorku pre priame prieťahové zapojenie)
• N (PEN) — pripojenie neutrála
• Vodiče hlavného obvodu: 1,5 až 16 mm², uťahovací moment 1,5 až 2 Nm

Rozhranie Modbus funguje len ak je pripojená fáza 1. Bez fázy 1 nie je komunikačné rozhranie napájané a merač nebude odpovedať na Modbus požiadavky.

Konfigurácia#

Komunikačné parametre

Merač automaticky detekuje prenosovú rýchlosť aj paritu — na strane merača nie je potrebná manuálna konfigurácia. Podporované nastavenia:

Nakonfigurujte gateway Modbus RTU-to-TCP tak, aby zodpovedal jednej z podporovaných kombinácií prenosovej rýchlosti a parity. Merač ju automaticky detekuje a synchronizuje sa.

Slave ID

Predvolená Modbus adresa je 1. Zmena na merači:

1. Stlačte a podržte tlačidlo nadol na 3 sekundy
2. Tlačidlom hore zvýšite adresu o 10, tlačidlom nadol o 1
3. Počkajte na návrat do hlavného menu — nová adresa sa uloží automaticky

Po importe šablóny TapHome nastavte Slave ID v nastaveniach pripojenia modulu tak, aby zodpovedalo adrese merača.

Konfigurácia gateway

Keďže ALE3D5F komunikuje cez Modbus RTU a šablóna TapHome očakáva Modbus TCP, je potrebné zariadenie gateway. Nakonfigurujte gateway na premostenie RTU komunikácie cez RS-485 na TCP. Priraďte gateway statickú IP adresu (alebo použite DHCP rezerváciu) pre spoľahlivú komunikáciu s TapHome.

Možnosti zariadenia#

Šablóna vytvára 14 senzorových zariadení len na čítanie, organizovaných podľa typu merania naprieč tromi fázami. Všetky hodnoty sa čítajú z holding registrov pomocou funkčného kódu FC03 s dátovým typom Int16.

Monitorovanie napätia

Tri zariadenia hlásia efektívne napätie pre každú fázu:

• Napätie fázy 1 — linkové napätie L1 (H:35, V, priame čítanie)
• Napätie fázy 2 — linkové napätie L2 (H:40, V, priame čítanie)
• Napätie fázy 3 — linkové napätie L3 (H:45, V, priame čítanie)

Monitorovanie prúdu

Tri zariadenia hlásia efektívny prúd pre každú fázu s koeficientom /10:

• Prúd fázy 1 — linkový prúd L1 (H:36, surová hodnota /10 na A)
• Prúd fázy 2 — linkový prúd L2 (H:41, surová hodnota /10 na A)
• Prúd fázy 3 — linkový prúd L3 (H:46, surová hodnota /10 na A)

Činný výkon

Štyri zariadenia hlásia činný výkon — jedno pre každú fázu a celkový súčet, s koeficientom /100:

• Činný výkon fázy 1 — činný výkon L1 (H:37, surová hodnota /100 na kW)
• Činný výkon fázy 2 — činný výkon L2 (H:42, surová hodnota /100 na kW)
• Činný výkon fázy 3 — činný výkon L3 (H:47, surová hodnota /100 na kW)
• Celkový činný výkon — súčet všetkých fáz (H:50, surová hodnota /100 na kW)

Jalový výkon

Štyri zariadenia hlásia jalový výkon — jedno pre každú fázu a celkový súčet, s koeficientom /100:

• Jalový výkon fázy 1 — jalový výkon L1 (H:38, surová hodnota /100 na kvar)
• Jalový výkon fázy 2 — jalový výkon L2 (H:43, surová hodnota /100 na kvar)
• Jalový výkon fázy 3 — jalový výkon L3 (H:48, surová hodnota /100 na kvar)
• Celkový jalový výkon — súčet všetkých fáz (H:51, surová hodnota /100 na kvar)

Ďalšie možnosti

ALE3D5F tiež poskytuje registre účinníka (cos phi) pre každú fázu (H:39, H:44, H:49), dvojtarifné počítadlá energie s celkovými a nulovateľnými čiastkovými hodnotami (H:27-34), verziu firmvéru a hardvéru, sériové číslo a chybový register s indikáciou poruchy po fázach. Tieto je možné doplniť v budúcej aktualizácii šablóny.

Interval obnovenia dát na merači je 10 sekúnd. Nastavenie polling intervalu TapHome pod 10 sekúnd neprinesie nové hodnoty a len zvýši prevádzku na zbernici. Odporúčaný polling interval je 10 až 15 sekúnd.

Riešenie problémov#

Žiadna komunikácia

1. Overte, že fáza 1 je pripojená — rozhranie RS-485 je napájané z fázy 1 a bez nej nebude fungovať
2. Po zapnutí merača počkajte aspoň 30 sekúnd — komunikácia nie je dostupná počas štartovacej doby
3. Skontrolujte, že gateway Modbus RTU-to-TCP je správne nakonfigurovaný (prenosová rýchlosť, parita, slave ID)
4. Overte zapojenie RS-485 v topológii daisy-chain — prehoďte A a B ak komunikácia nefunguje
5. Potvrďte, že externé zakončovacie odpory (120 ohm) sú nainštalované na oboch koncoch zbernice
6. Skontrolujte, že Slave ID v TapHome zodpovedá adrese merača (predvolené 1)

Chybový register

Merač poskytuje diagnostický chybový register (H:24), ktorý indikuje problémy s pripojením fáz:

Ak sa objavia chyby fáz, overte, že príslušné fázové vodiče sú správne zapojené cez svorky merača a že fázy sú pod napätím.

Maximálny počet registrov na požiadavku

ALE3D5F podporuje maximálne 20 registrov na jednu čítaciu požiadavku. Požiadavka na viac ako 20 registrov v jednom rámci vráti výnimku ILLEGAL DATA ADDRESS (kód 02). Šablóna TapHome číta v rámci tohto limitu.
