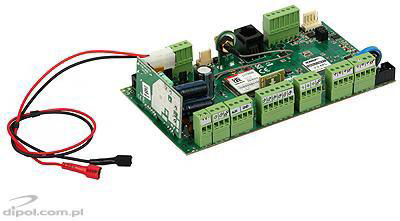

Ropam OptimaGSM

Alarmová ústredňa Ropam OptimaGSM pripojená k TapHome cez Modbus TCP prostredníctvom gateway modulu AP-IP. Monitorovanie zónových vstupov a ovládanie výstupov pre integráciu do domácej automatizácie.

RopamModbus TCP10 zariadeníRevízia 1.0 Posledná aktualizácia: 8. októbra 2026
Ropam OptimaGSM

Import do aplikácie TapHomeHardvér › Modbus › Pridať zo šablóny

Stiahnuť šablónu
Na tejto stránke

Vyžaduje externú bránu

Ropam AP-IP — stránka produktu

Adresa v sieti

TapHome komunikuje so zariadením na adrese zadanej pri importe. Dajte zariadeniu stálu adresu — rezerváciu IP v routeri, alebo jeho mDNS meno, ak ho podporuje —, inak integrácia prestane fungovať, keď router adresu zmení.

Príprava siete

Návod na integráciu

Ropam OptimaGSM je poľská zabezpečovacia ústredňa s pripojením GSM/GPRS. TapHome komunikuje s ústredňou cez Modbus TCP prostredníctvom gateway modulu Ropam AP-IP, ktorý poskytuje komunikačné rozhranie TCP/IP na porte 502.

Toto je štartovacia šablóna implementujúca 1 výstup a 9 zónových vstupov z celkovej kapacity 40 výstupov a 48 vstupov. Používatelia môžu pridávať ďalšie zariadenia podľa rovnakého vzoru popísaného nižšie.

Protokol Modbus na OptimaGSM neposkytuje registre pre aktiváciu, deaktiváciu ani stav systému priamo — ide o bezpečnostné dizajnové rozhodnutie. Obchádzanie pomocou I/O mapovania je popísané v sekcii Riešenie problémov.

Hardvérové pripojenie

Modul AP-IP sa pripája k ústredni OptimaGSM interne a poskytuje Ethernet (RJ45) port pre TCP/IP komunikáciu. Pripojte modul AP-IP k rovnakej lokálnej sieti ako TapHome Core pomocou štandardného Ethernet kábla.

  • Protokol: Modbus TCP
  • Port: 502
  • Slave ID: Konfigurovateľné (predvolené 1 v šablóne; oficiálna dokumentácia uvádza 255; komunita hlási, že funguje aj 4)

Konfigurácia

Požiadavky na firmware

  • Firmware OptimaGSM: v2.4 alebo novší
  • Firmware AP-IP: v1.5 alebo novší

Ak je nainštalovaná staršia verzia, aktualizujte firmware pomocou OptimaGSM Managera.

Povolenie servera Modbus TCP/IP

  1. Otvorte OptimaGSM Manager (v2.0 alebo novší)
  2. Prejdite do sekcie internetového modulu AP-IP
  3. Nastavte sieťové parametre (Ethernet DHCP alebo statická IP)
  4. Zaškrtnite možnosť „Enable MODBUS TCP/IP server" v spodnej časti konfiguračnej stránky AP-IP

Povolenie ovládania výstupov cez Modbus

Každý výstup, ktorý má byť ovládateľný cez TapHome, musí mať povolenú možnosť „WWW/IP control":

  1. V OptimaGSM Manageri prejdite do sekcie Výstupy
  2. Pri každom výstupe, ktorý chcete ovládať, zaškrtnite „WWW" v zozname „Triggered by"
  3. Tým sa súčasne povolí ovládanie cez aplikáciu, webový server aj Modbus TCP/IP

Bez povolenej možnosti „WWW/IP control" pre konkrétny výstup budú príkazy zápisu cez Modbus do príslušného cievkového registra ústredňou ignorované.

Importové parametre v TapHome

Pri importovaní šablóny v TapHome zadajte:

  • IP adresa — IP adresa modulu AP-IP v lokálnej sieti (zadajte skutočnú adresu zariadenia; šablóna predvyplní zástupnú hodnotu 192.168.1.0)
  • Slave ID — Modbus slave adresa (predvolené: 1)

Možnosti zariadenia

Ovládanie výstupov

Šablóna obsahuje jeden výstup (Výstup 1) mapovaný na cievkový register C:0. Výstup používa stavové označenia Emergency/OK a je možné ho prepínať zapnúť/vypnúť cez Modbus funkciu 0x05 (Write Single Coil).

Monitorovanie zónových vstupov

Deväť zónových vstupov je zahrnutých ako jazýčkové kontakty čítajúce diskrétne vstupné registre:

  • Zónové vstupy 1–8 — súvislé adresy D:0 až D:7
  • Zónový vstup 32 — adresa D:31 (nesúvislá, preskakuje D:8 až D:30)

Každý zónový vstup odráža fyzický stav príslušného vstupu alarmovej zóny s dobou odozvy 250 ms.

Rozšírenie šablóny

OptimaGSM poskytuje 40 výstupov (cievky C:0–C:39) a 48 zónových vstupov (diskrétne vstupy D:0–D:47). Šablóna obsahuje len štartovací subset. Pre pridanie ďalších zariadení:

  • Ďalšie výstupy: Pridajte zariadenie ModbusSwitch s MODBUSR(C, {adresa}, Bool) kde adresa je 0–39
  • Ďalšie vstupy: Pridajte zariadenie ModbusReedContact s MODBUSR(D, {adresa}, Bool) kde adresa je 0–47

Ďalšie možnosti

Ústredňa OptimaGSM tiež poskytuje vstupné registre pre teplotné senzory (4 kanály), analógový vstup (0–10 V), úroveň GSM signálu, stav AC napájania, DC napájacie napätie, monitorovanie výkonu/napätia modulov IOE-IQPL, systémový čas, chybové kódy a verzie firmware. Tieto je možné pridať do šablóny TapHome ako zariadenia ModbusVariable čítajúce vstupné registre.

Riešenie problémov

Žiadna Modbus komunikácia

  1. Overte, že firmware modulu AP-IP je v1.5 alebo novší
  2. Potvrďte, že server Modbus TCP/IP je povolený v OptimaGSM Manageri
  3. Skontrolujte, že modul AP-IP a TapHome Core sú v rovnakej sieti/podsieti
  4. Skúste rôzne slave ID (1, 4, alebo 255) — správna hodnota závisí od verzie firmware AP-IP a konfigurácie

Výstupy nereagujú na príkazy

  1. Overte, že možnosť „WWW/IP control" je povolená pre každý výstup v OptimaGSM Manageri
  2. Použite Ropam Modbus Tester (modbus_tester.exe) na overenie, či výstupy reagujú na príkazy zápisu nezávisle od TapHome

Aktivácia a deaktivácia alarmu cez TapHome

Protokol Modbus zámerne vylučuje priame registre pre aktiváciu/deaktiváciu z bezpečnostných dôvodov. K dispozícii je obchádzanie pomocou I/O mapovania:

  1. Ovládanie aktivácie: Nastavte výstup (cievku) tak, aby bol logicky mapovaný na vstup v ústredni. Nastavte typ vstupu na ARM, DISARM, ARM-only, DISARM-only alebo CANCEL alarm podľa potreby
  2. Monitorovanie stavu: Nastavte výstup(y) tak, aby boli spúšťané stavom systému v bistabilnom režime (napr. Výstup 3 pre „Plné zaistenie", Výstup 4 pre „Alarm"). Čítajte stav cievky cez Modbus na zistenie stavu systému

Dostupné zariadenia 10

Tieto zariadenia sa po importe zobrazia v TapHome.

Ropam OptimaGSM Modul
Výstup 1 Prepínač Čítanie aj zápis

Výstup O1 alarmovej ústredne — prepínateľný cez Modbus, vyžaduje povolenie WWW/IP control v OptimaGSM Manageri

Register: C:0 Bool
Hodnoty / Stavy: ${Emergency_Emergency} · ${Emergency_Ok}

Výstup 1

Čítanie stavu prepínača
MODBUSR(C, 0, Bool)
Zónový vstup 1 Jazýčkový kontakt Len na čítanie
Register: D:0 Bool

Zónový vstup 1

Čítanie
MODBUSR(D, 0, Bool)
Zónový vstup 2 Jazýčkový kontakt Len na čítanie
Register: D:1 Bool

Zónový vstup 2

Čítanie
MODBUSR(D, 1, Bool)
Zónový vstup 3 Jazýčkový kontakt Len na čítanie
Register: D:2 Bool

Zónový vstup 3

Čítanie
MODBUSR(D, 2, Bool)
Zónový vstup 4 Jazýčkový kontakt Len na čítanie
Register: D:3 Bool

Zónový vstup 4

Čítanie
MODBUSR(D, 3, Bool)
Zónový vstup 5 Jazýčkový kontakt Len na čítanie
Register: D:4 Bool

Zónový vstup 5

Čítanie
MODBUSR(D, 4, Bool)
Zónový vstup 6 Jazýčkový kontakt Len na čítanie
Register: D:5 Bool

Zónový vstup 6

Čítanie
MODBUSR(D, 5, Bool)
Zónový vstup 7 Jazýčkový kontakt Len na čítanie
Register: D:6 Bool

Zónový vstup 7

Čítanie
MODBUSR(D, 6, Bool)
Zónový vstup 8 Jazýčkový kontakt Len na čítanie
Register: D:7 Bool

Zónový vstup 8

Čítanie
MODBUSR(D, 7, Bool)
Zónový vstup 32 Jazýčkový kontakt Len na čítanie

Nesúvislý zónový vstup — adresa D:31 (preskakuje D:8 až D:30)

Register: D:31 Bool

Zónový vstup 32

Čítanie
MODBUSR(D, 31, Bool)
Pripojenie: Modbus TCP • Slave ID: $[SlaveId]
Možné vylepšenia (14)
  • C:1–C:39 Outputs O2–O40 — 39 additional coil outputs available — users can add following the same pattern as Output1
  • D:8–D:30 Zone Inputs I9–I31 — 23 additional discrete inputs available — users can add following the same pattern
  • D:32–D:47 Zone Inputs I33–I48 — 16 additional discrete inputs available
  • I:0–I:3 Temperature Sensors T1–T4 — 4 temperature sensors, Input Register, UInt16, value / 10 = degrees C
  • I:12 Analog Input (0–10V) — Analog input value in mV
  • I:14 GSM Signal Level — Signal strength 0–5 (0=min, 5=max)
  • I:16 AC Power Status — 1=present, 0=absent
  • I:18 DC Supply Voltage — Supply voltage in mV (e.g. 13700 = 13.7V)
  • I:20–I:27 IOE-IQPL Power Consumption (p1–p8) — Power consumption per IOE-IQPL module in Watts
  • I:30–I:37 IOE-IQPL Supply Voltage (u1–u8) — Supply voltage per IOE-IQPL module in Volts
  • I:40–I:44 System Time — Minutes, hour, day, month, year
  • I:50–I:53 Fault Codes — 4 fault code bytes
  • I:60 AP-IP Firmware Version — Firmware version of AP-IP module
  • I:61 OptimaGSM Firmware Version — Firmware version of OptimaGSM panel

Parametre importu

Tieto hodnoty zadáte pri importe XML.

Pýta sa v aplikáciiPredvolené
Slave Id1
IP address192.168.1.0
