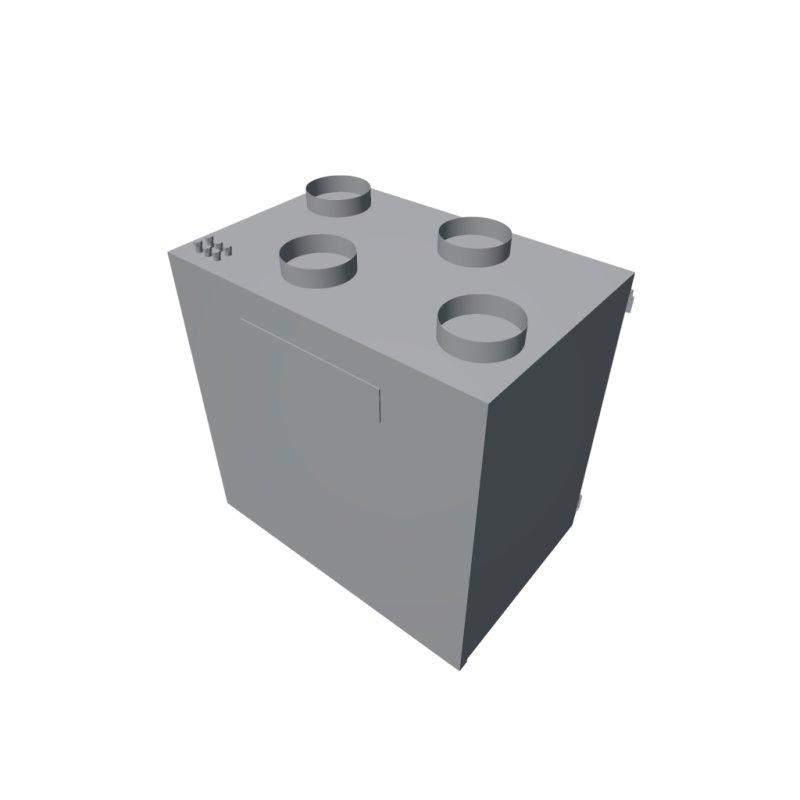

Pichler LG 350 Airvent

Pichler LG 350 a LG 450 sú kompaktné vetracie jednotky s protiprúdovou rekuperáciou tepla (účinnosť nad 90 %), určené na riadené mechanické vetranie obytných budov a kancelárií. TapHome sa pripája cez Modbus RTU po RS-485 ku konektoru L11 na riadiacej doske jednotky pomocou TapHome Modbus Gateway.

Šablóna obsahuje 27 zariadení pokrývajúcich ovládanie stupňov vetrania, termostat prívodného vzduchu (10–30 °C), ovládanie klapky bypasu, monitorovanie teplôt z 8 NTC senzorov, vstupy pre senzory CO2 a vlhkosti na vetranie riadené podľa potreby, meranie prietoku vzduchu a prevádzkové hodiny filtra.

Hardvérové pripojenie

Usporiadanie komponentov jednotky

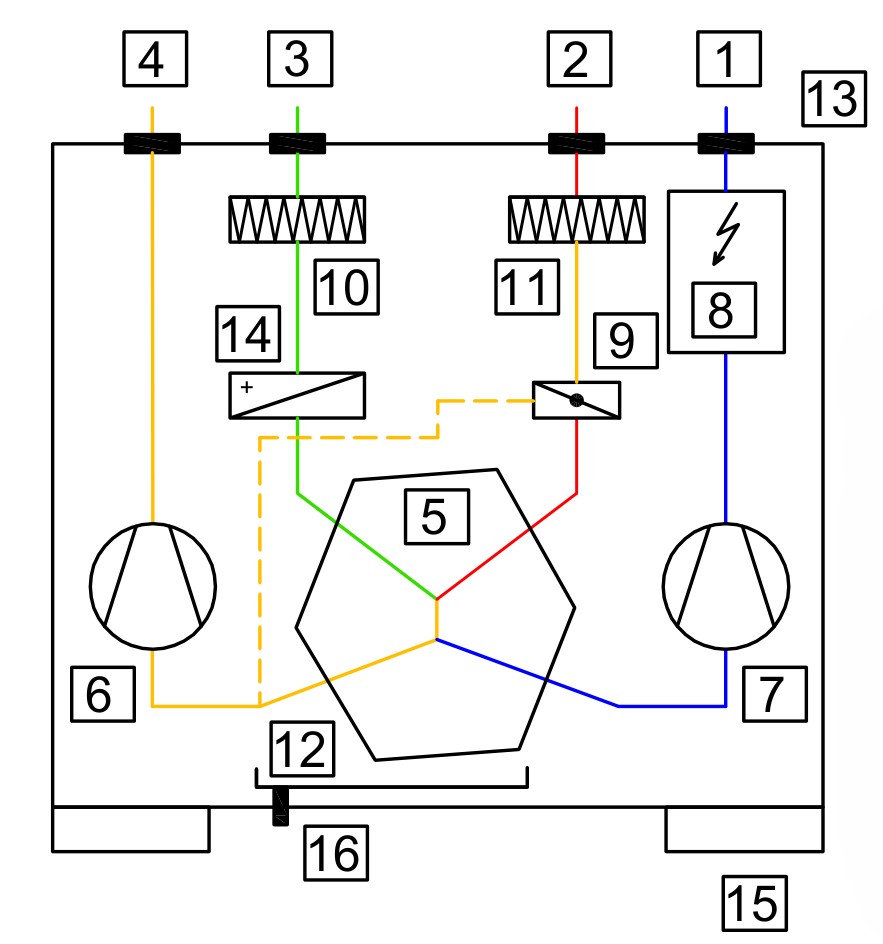

Pichler LG 350 vnútorné usporiadanie komponentov — pohľad zhora s číslovanými komponentmi
  1. Prívod vzduchu (SUP) — pripojovací kus pre prívodný vzduchový kanál, spracovaný čerstvý vzduch vstupuje do miestností
  2. Odvod vzduchu (ETA) — pripojovací kus pre odvodný vzduchový kanál, použitý vzduch je odvádzaný z miestností
  3. Nasávanie vonkajšieho vzduchu (ODA) — pripojovací kus pre vonkajší vzduchový kanál, nespracovaný vonkajší vzduch vstupuje do jednotky
  4. Výfuk vzduchu (EHA) — pripojovací kus pre výfukový vzduchový kanál, použitý vzduch vystupuje von
  5. Protiprúdový výmenník tepla (entalpický výmenník) — prenáša teplo z teplého odvodného vzduchu do studeného vonkajšieho vzduchu
  6. Ventilátor odvodného vzduchu
  7. Ventilátor prívodného vzduchu
  8. Regulátor — interne napájaný regulátor s ovládacím panelom, LAN káblom a voliteľnými externými komponentmi (senzory, čerpadlá, ventily)
  9. Klapka bypasu s pohonom — obchádza výmenník tepla, keď je vonkajšia teplota vhodná
  10. Filter vonkajšieho vzduchu
  11. Filter odvodného vzduchu
  12. Kondenzačná vaňa
  13. Káblové priechodky — na pripojenie voliteľného externého príslušenstva (teplotné senzory a pod.)
Rozloženie konektorov riadiacej dosky

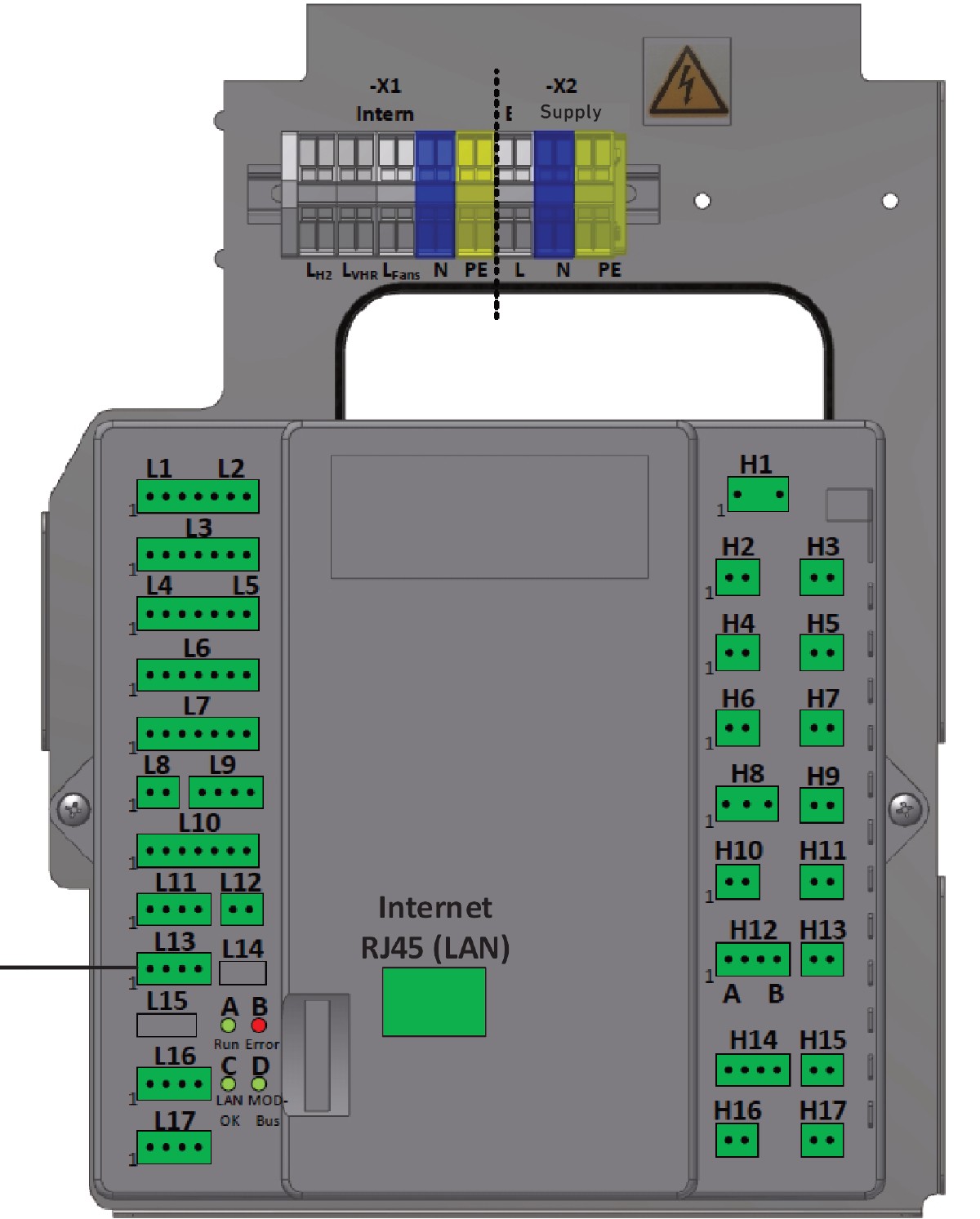

Rozloženie konektorov riadiacej dosky Pichler LG 350 s konektormi L1-L14 a H1-H13

Riadiaca doska sa nachádza v pravej hornej časti jednotky, prístupná po otvorení predného panelu. Pripojenie Modbus RS-485 využíva konektor L11 na ľavej dolnej strane dosky.

Zapojenie RS-485 (konektor L11)

Pripojte pomocou 3-vodičového RS-485 prepojenia ku svorkovnici L11:

  • A (pin 1) — A+ na TapHome Modbus Gateway
  • B (pin 2) — B- na TapHome Modbus Gateway
  • GND (pin 3) — GND na TapHome Modbus Gateway

Vodič GND musí byť prepojený medzi jednotkou Pichler a TapHome Modbus Gateway. Bez správneho uzemnenia budú vznikať komunikačné chyby.

Zapojenie externých vstupov

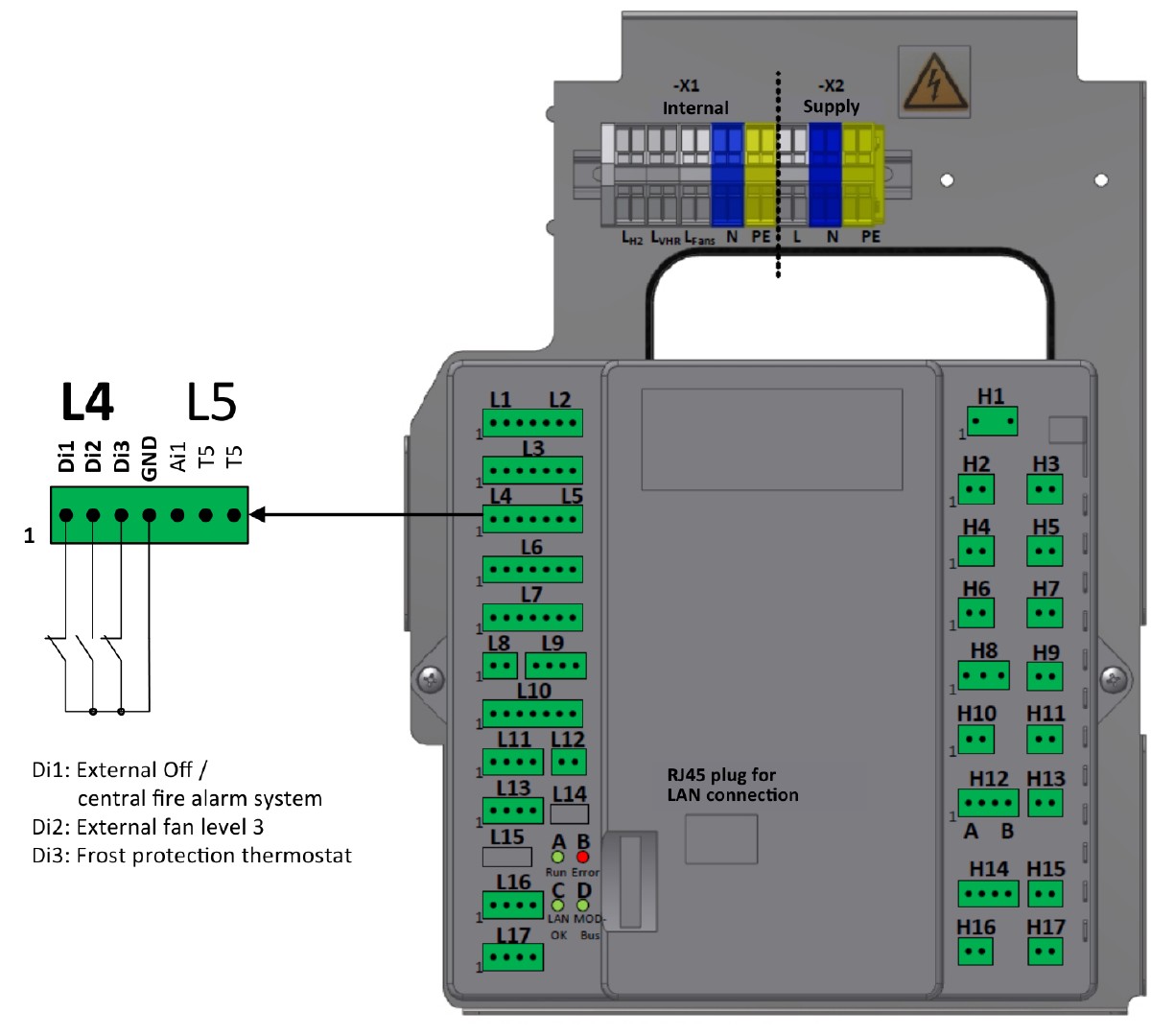

Schéma zapojenia externých vstupov Pichler LG 350 s konektorom L4/L5, vstupmi Di1, Di2, Di3 a senzorovými vstupmi

Konektor L4/L5 poskytuje digitálne vstupy (Di1 pre externé vypnutie, Di2 pre blokáciu krbom, Di3 pre ochranu proti mrazu) a analógové senzorové vstupy S1/S2 (0–10 V) používané pre senzory CO2 a vlhkosti.

Konfigurácia

Komunikačné parametre Modbus

Pichler LG 350/LG 450 používa nasledujúce nastavenia Modbus RTU:

ParameterHodnota
Prenosová rýchlosť19200
Dátové bity8
ParitaEven (párna)
Stop bity1
Predvolená Slave ID1

Slave ID je konfigurovateľná cez servisné menu ovládacieho panelu TOUCH alebo PC softvér. Komunitné konfigurácie bežne používajú Slave ID 20. Uistite sa, že Slave ID v TapHome zodpovedá hodnote nastavenej na jednotke.

Konfigurácia Modbus cez ovládací panel TOUCH
  1. Stlačte a podržte tlačidlo Menu minimálne 5 sekúnd
  2. Zadajte servisné heslo (predvolené: 0000)
  3. Servisné menu je indikované písmenom S v ľavom hornom rohu displeja
  4. Prejdite na Nastavenia a nájdite parametre Modbus komunikácie
  5. Nastavte Slave ID, prenosovú rýchlosť (19200) a paritu (Even) podľa potreby
  6. Uložte a v prípade potreby reštartujte jednotku

Možnosti zariadenia

Ovládanie režimu vetrania

Zariadenie Režim vetrania (H:2) ovláda stupeň ventilátora ako viacpolohový prepínač. Jednotka podporuje režimy Vyp, Stupeň 1 až Stupeň 4 a základné vetranie. Nastavenia prietoku pre jednotlivé stupne sú konfigurovateľné cez tri dedikované zariadenia Úroveň vzduchu (H:9, H:10, H:11), ktoré nastavujú cieľový prietok v m3/h (rozsah 50–350 m3/h, nastaviteľné po 5 m3/h). Štvrté zariadenie, Základné vetranie (H:12), nastavuje prietok pre režim trvalého vetrania s nízkou intenzitou.

XML šablóna používa nesekvenčné mapovanie hodnôt pre stupne vetrania: hodnota 0 = Vyp, hodnota 1 = Stupeň 2, hodnota 2 = Stupeň 3, hodnota 3 = Stupeň 4, hodnota 4 = Stupeň 1. Toto sa líši od sekvenčného mapovania používaného v niektorých komunitných konfiguráciách.

Monitorovanie teplôt

Šablóna poskytuje 8 teplotných senzorov monitorujúcich rôzne body vetracieho systému:

SenzorRegisterUmiestnenie
NTC T1 Čerstvý vzduchA:29Nasávanie vonkajšieho vzduchu (surová hodnota, bez škálovania)
Nasávaný vonkajší vzduchA:30Vonkajší vzduch za filtrom, pred výmenníkom tepla
Výfukový vzduchA:31Ochladený vzduch za výmenníkom, vypúšťaný von
Odvodný vzduchA:32Teplý použitý vzduch odvádzaný z obytných priestorov
Prívodný vzduchA:33Čerstvý vzduch po rekuperácii, privádzaný do miestností
NTC T6 Externý prívodnýA:4Za voliteľnou externou dohrevacou/chladiacou batériou
NTC T7 VonkajšiaA:5Vonkajšia teplota okolia
NTC T8 Izbová externáA:9Izbová teplota z ovládacieho panelu TOUCH

Ďalší izbový teplotný senzor, NTC T9 Izbová (A:10), poskytuje druhý merací bod.

Väčšina teplotných senzorov používa konverzný vzorec (raw - 1000) / 10 = °C. Výnimkou je NTC T1 Čerstvý vzduch (A:29), ktorý používa surovú hodnotu priamo.

Termostat

Termostat prívodného vzduchu (A:32 čítanie / H:22 zápis) ovláda žiadanú teplotu prívodného vzduchu v rozsahu 10–30 °C. Aktuálna teplota sa číta zo senzora odvodného vzduchu (A:32) a žiadaná teplota sa zapisuje do registra H:22 pomocou kódovania hodnota × 10 + 1000.

Doplnkové zariadenie Premenná žiadanej hodnoty termostatu (H:22) poskytuje surovú hodnotu registra pre diagnostiku.

Ovládanie klapky bypasu

Zariadenie Povolenie bypasu (H:1) ovláda bypass výmenníka tepla ako spínač. Pri zapnutí (hodnota 1) je bypass povolený (letný režim) — čerstvý vonkajší vzduch obchádza výmenník tepla, keď je vonkajšia teplota vhodná. Pri vypnutí (hodnota 2) je bypass zakázaný (zimný režim) — všetok vzduch prechádza výmenníkom tepla pre maximálnu rekuperáciu.

Monitorovanie CO2 a vlhkosti

Šablóna číta dva senzory CO2 (CO2 S1 na A:88 a CO2 S2 na A:89, v ppm) a dva senzory vlhkosti (Vlhkosť S1 na A:90 a Vlhkosť S2 na A:91, v %RH) pripojené k analógovým vstupom 0–10 V S1 a S2 na konektore L11. Tieto sa používajú pre vetranie riadené podľa potreby — jednotka automaticky prispôsobuje otáčky ventilátora na základe koncentrácie CO2 alebo úrovne vlhkosti.

Regulačný výstup CO2 (A:55) zobrazuje hodnotu regulačného výstupu regulátora v percentách.

Meranie prietoku vzduchu

Dva senzory merajú aktuálny objemový prietok vzduchu:

  • Prietok prívodného vzduchu (A:45) — meraný prietok prívodného vzduchu v m3/h
  • Prietok odvodného vzduchu (A:46) — meraný prietok odvodného vzduchu v m3/h
Servisné počítadlá
  • Časovač filtra (A:49) — prevádzkové hodiny od poslednej výmeny filtra
  • Prevádzkové hodiny bypasu (A:86) — celkové hodiny otvorenia klapky bypasu
  • Úroveň izbovej teploty (A:98) — interný ukazovateľ regulačnej úrovne regulátora

Riešenie problémov

Žiadna Modbus komunikácia
  1. Skontrolujte zapojenie RS-485 na konektore L11 — overte, či sú A, B a GND správne pripojené k TapHome Modbus Gateway
  2. Overte komunikačné parametre — jednotka štandardne používa 19200 baud, Even paritu, 8 dátových bitov, 1 stop bit. Uistite sa, že nastavenia TapHome Modbus Gateway presne zodpovedajú
  3. Potvrďte Slave ID — predvolená hodnota je 1, ale jednotka môže byť nakonfigurovaná na inú adresu (bežne 20). Skontrolujte cez servisné menu ovládacieho panelu TOUCH
  4. Skontrolujte termináciu — pri dlhých RS-485 zberníciach zabezpečte správnu termináciu na oboch koncoch
Teplotné hodnoty zobrazujú nesprávne údaje
  • Väčšina teplotných senzorov používa konverziu (raw - 1000) / 10. Ak sa hodnoty javia posunuté, overte, či TapHome aplikuje správny konverzný vzorec
  • NTC T1 Čerstvý vzduch (A:29) používa surovú hodnotu priamo, na rozdiel od všetkých ostatných teplotných senzorov. Nezvyčajne vysoká hodnota na tomto senzore je očakávaná (surové stupne Celzia bez škálovania)
Senzory CO2 alebo vlhkosti nereagujú
  • Overte, že externé senzory 0–10 V sú pripojené k vstupom S1 a S2 na konektore L11
  • Skontrolujte, či je napájanie senzorov správne (senzory vyžadujú samostatné napájanie)
  • Hodnoty CO2/vlhkosti budú ukazovať 0, ak nie je pripojený žiadny externý senzor — toto je očakávané správanie

Dostupné zariadenia

Pichler LG-350 Airvent Modul
Úroveň vzduchu 1 Premenná

Nastavenie prietoku pre stupeň vetrania 1 — nastaviteľné po 5 m3/h (50–350 m3/h)

Register: H:9 Int16 Jednotka: m3/h numeric

Úroveň vzduchu 1

Čítanie
MODBUSR(H, 9, Int16)
Zápis
MODBUSW(H, 9, Int16, Va)
Úroveň vzduchu 2 Premenná

Nastavenie prietoku pre stupeň vetrania 2 — nastaviteľné po 5 m3/h (50–350 m3/h)

Register: H:10 Int16 Jednotka: m3/h numeric

Úroveň vzduchu 2

Čítanie
MODBUSR(H, 10, Int16)
Zápis
MODBUSW(H, 10, Int16, Va)
Úroveň vzduchu 3 Premenná

Nastavenie prietoku pre stupeň vetrania 3 — nastaviteľné po 5 m3/h (50–350 m3/h)

Register: H:11 Int16 Jednotka: m3/h numeric

Úroveň vzduchu 3

Čítanie
MODBUSR(H, 11, Int16)
Zápis
MODBUSW(H, 11, Int16, Va)
Termostat prívodného vzduchu Termostat

Regulácia teploty prívodného vzduchu — číta teplotu odvodného vzduchu, rozsah 10–30 °C

Register: A:32H:22 Int16 Jednotka: C numeric

Termostat prívodného vzduchu

Čítanie teploty
((MODBUSR(A, 32, Int16))-1000)/10
Čítanie požadovanej teploty
((MODBUSR(H, 22, Int16)-1000))/10
Zápis požadovanej teploty
MODBUSW(H, 22, Int16, Se*10 +1000)
Povolenie bypasu Prepínač

Ovládanie bypasu výmenníka tepla — ZAP povolí bypass (letný režim), VYP zakáže bypass (zimný režim)

Register: H:1 Int16
Hodnoty / Stavy: ON · OFF

Povolenie bypasu

Čítanie stavu prepínača
var bypassMode := MODBUSR(H, 1, Int16);
var allowBypass := NaN;

if bypassMode = 1
    allowBypass := 1;
elseif bypassMode = 2
    allowBypass := 0;
end

return(allowBypass);
Zápis stavu prepínača
var allowBypass := St = 1;
var bypassMode := IF(allowBypass, 1, 2);
MODBUSW(H, 1, Int16, bypassMode)
Základné vetranie Premenná

Nastavenie prietoku pre režim trvalého vetrania s nízkou intenzitou

Register: H:12 Int16 Jednotka: m3/h numeric

Základné vetranie

Čítanie
MODBUSR(H, 12, Int16)
Zápis
MODBUSW(H, 12, Int16, Va)
Regulačný výstup CO2 Premenná Len na čítanie

Regulačný výstup regulátora pre vetranie riadené podľa CO2

Register: A:55 Int16 Jednotka: % numeric

Regulačný výstup CO2

Čítanie
((MODBUSR(A, 55, Int16))-1000)/10
Senzor CO2 1 Premenná Len na čítanie

Koncentrácia CO2 z externého senzora 0–10 V na vstupe S1

Register: A:88 Int16 Jednotka: ppm numeric

Senzor CO2 1

Čítanie
MODBUSR(A, 88, Int16)
Senzor CO2 2 Premenná Len na čítanie

Koncentrácia CO2 z externého senzora 0–10 V na vstupe S2

Register: A:89 Int16 Jednotka: ppm numeric

Senzor CO2 2

Čítanie
MODBUSR(A, 89, Int16)
Prietok odvodného vzduchu Premenná Len na čítanie
Register: A:46 Int16 Jednotka: m3/h numeric

Prietok odvodného vzduchu

Čítanie
MODBUSR(A, 46, Int16)
Časovač filtra Premenná Len na čítanie

Prevádzkové hodiny od poslednej výmeny filtra

Register: A:49 Int16 Jednotka: h numeric

Časovač filtra

Čítanie
MODBUSR(A, 49, Int16)
Prevádzkové hodiny bypasu Premenná Len na čítanie

Celkový počet hodín, počas ktorých bola klapka bypasu otvorená

Register: A:86 Int16 Jednotka: h numeric

Prevádzkové hodiny bypasu

Čítanie
MODBUSR(A, 86, Int16)
Senzor vlhkosti 1 Premenná Len na čítanie

Relatívna vlhkosť z externého senzora 0–10 V na vstupe S1

Register: A:90 Int16 Jednotka: %RH numeric

Senzor vlhkosti 1

Čítanie
MODBUSR(A, 90, Int16)
Senzor vlhkosti 2 Premenná Len na čítanie

Relatívna vlhkosť z externého senzora 0–10 V na vstupe S2

Register: A:91 Int16 Jednotka: %RH numeric

Senzor vlhkosti 2

Čítanie
MODBUSR(A, 91, Int16)
NTC T1 Čerstvý vzduch Teplotný senzor Len na čítanie

Teplota nasávaného vonkajšieho vzduchu — surová hodnota bez škálovania, na rozdiel od ostatných teplotných senzorov

Register: A:29 Int16 Jednotka: C numeric

NTC T1 Čerstvý vzduch

Čítanie teploty
MODBUSR(A, 29, Int16)
NTC T6 Externý prívodný vzduch Teplotný senzor Len na čítanie

Teplota za voliteľnou externou dohrevacou alebo chladiacou batériou

Register: A:4 Int16 Jednotka: C numeric

NTC T6 Externý prívodný vzduch

Čítanie teploty
((MODBUSR(A, 4, Int16))-1000)/10
NTC T7 Vonkajšia teplota Teplotný senzor Len na čítanie
Register: A:5 Int16 Jednotka: C numeric

NTC T7 Vonkajšia teplota

Čítanie teploty
((MODBUSR(A, 5, Int16))-1000)/10
NTC T8 Izbová externá Teplotný senzor Len na čítanie

Izbová teplota z ovládacieho panelu TOUCH alebo externého izbového senzora

Register: A:9 Int16 Jednotka: C numeric

NTC T8 Izbová externá

Čítanie teploty
((MODBUSR(A, 9, Int16))-1000)/10
NTC T9 Izbová teplota Teplotný senzor Len na čítanie
Register: A:10 Int16 Jednotka: C numeric

NTC T9 Izbová teplota

Čítanie teploty
((MODBUSR(A, 10, Int16))-1000)/10
Teplota odvodného vzduchu Teplotný senzor Len na čítanie

Teplota teplého použitého vzduchu odvádzaného z obytných priestorov pred výmenníkom tepla

Register: A:32 Int16 Jednotka: C numeric

Teplota odvodného vzduchu

Čítanie teploty
(MODBUSR(A, 32, Int16)-1000)/10
Teplota prívodného vzduchu Teplotný senzor Len na čítanie

Teplota čerstvého vzduchu privádzaného do miestností po rekuperácii tepla

Register: A:33 Int16 Jednotka: C numeric

Teplota prívodného vzduchu

Čítanie teploty
((MODBUSR(A, 33, Int16))-1000)/10
Teplota nasávaného vonkajšieho vzduchu Teplotný senzor Len na čítanie

Teplota vonkajšieho vzduchu na sávaní jednotky, za filtrom a pred výmenníkom tepla

Register: A:30 Int16 Jednotka: C numeric

Teplota nasávaného vonkajšieho vzduchu

Čítanie teploty
((MODBUSR(A, 30, Int16))-1000)/10
Teplota výfukového vzduchu Teplotný senzor Len na čítanie

Teplota vzduchu vypúšťaného von po prechode výmenníkom tepla

Register: A:31 Int16 Jednotka: C numeric

Teplota výfukového vzduchu

Čítanie teploty
((MODBUSR(A, 31, Int16))-1000)/10
Režim vetrania Viacstavový prepínač

Ovládanie stupňa ventilátora — Vyp, Stupeň 1 až Stupeň 4 a základné vetranie

Register: H:2 Int16 numeric
Hodnoty / Stavy: Vypnuto · Stupeň 2 · Stupeň 3 · Stupeň 4 · Stupeň 1

Režim vetrania

Čítanie stavu prepínača
MODBUSR(H, 2, Int16)
Zápis stavu prepínača
MODBUSW(H, 2, Int16, Mu)
Úroveň izbovej teploty Premenná Len na čítanie

Interná regulačná úroveň izbovej teploty v regulátore

Register: A:98 Int16 numeric

Úroveň izbovej teploty

Čítanie
MODBUSR(A, 98, Int16)
Prietok prívodného vzduchu Premenná Len na čítanie
Register: A:45 Int16 Jednotka: m3/h numeric

Prietok prívodného vzduchu

Čítanie
MODBUSR(A, 45, Int16)
Premenná žiadanej hodnoty termostatu Premenná Len na čítanie

Surová hodnota registra žiadanej hodnoty termostatu pre diagnostiku

Register: H:22 Int16 numeric

Premenná žiadanej hodnoty termostatu

Čítanie
MODBUSR(H, 22, Int16)
Pripojenie: Modbus RTU • 19200 baud• 8E1 • Slave ID: $[SlaveId]
Možné vylepšenia (9)
  • A:34 Outdoor Air Temperature After VHR — Temperature after pre-heater battery (VHR). Int16, (raw-1000)/10 = C. Only relevant for V variants with pre-heater
  • A:39 Supply Air Fan Speed — Supply air fan speed in rpm. Direct value, no scaling
  • A:40 Exhaust Air Fan Speed — Exhaust air fan speed in rpm. Direct value, no scaling
  • A:48 Operating Status — 0=Startup, 1=Standby, 2=Run-up, 3=Operation, 4=Run-down, 5=Standby, 6=Test mode
  • A:50 Filter Remaining Time — Remaining filter life in hours. UInt16, direct value. Complement to A:49 (filter timer)
  • H:49 Bypass Damper Control — 0=Normal (auto), 1=Off/Closed, 2=On/Open. Direct bypass damper position control — more granular than H:1 summer/winter
  • H:83 Exhaust Air Difference Level 1 — Exhaust airflow offset for stage 1 in m3/h. Raw value minus 500 = actual offset. Discovered by HA community
  • H:84 Exhaust Air Difference Level 2 — Exhaust airflow offset for stage 2 in m3/h. Raw value minus 500 = actual offset
  • H:85 Exhaust Air Difference Level 3 — Exhaust airflow offset for stage 3 in m3/h. Raw value minus 500 = actual offset

Zdroje

Našli ste problém s touto šablónou zariadenia?

Napíšte nám, čo nefunguje, čo chýba, alebo ako by sa mala šablóna správať. Vaša spätná väzba nám pomáha udržiavať katalóg presný.

Overené TapHomom

Chcete to použiť vo svojom TapHome jadre?

Otvorte túto šablónu v Customer Portali a aplikujte ju na svoj domov, alebo navrhnite zmenu a odošlite ju späť do katalógu.

Otvoriť v portáli
