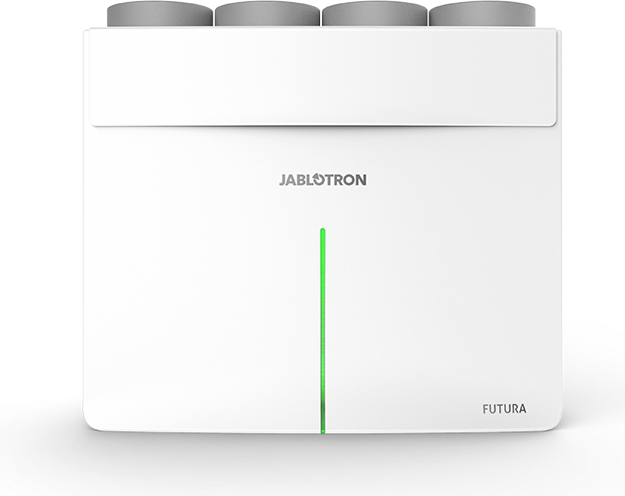

Séria Jablotron Futura (L, M, S, L+) zahŕňa rekuperačné vetracie jednotky (MVHR) od spoločnosti Jablotron Living Technology. TapHome sa pripája priamo k jednotke cez Modbus TCP po Ethernete — nie je potrebná žiadna ďalšia brána.
K dispozícii sú dve samostatné šablóny — jedna pre modely Futura L, M, S (116 zariadení) a jedna pre Futura L+ (84 zariadení). Obe zdieľajú rovnaký Modbus TCP port a adresu zariadenia, ale adresy registrov sa medzi variantmi líšia. Importujte šablónu zodpovedajúcu nainštalovanej jednotke.
Jednotka Futura má Ethernet port pre komunikáciu cez Modbus TCP. Pripojte ju do rovnakej lokálnej siete ako TapHome Core štandardným Ethernet káblom.
Protokol: Modbus TCP
Port: 502
Adresa zariadenia: 1
Dostupné sokety: 1 (jedno súbežné pripojenie)
Požiadavka na firmware: Futura L/M/S: FUA.P.06.71 alebo novší, Futura L+: FLA.P.01.06 alebo novší
V TapHome sa firmware jednotky zobrazuje v servisnom atribúte modulu Firmware Version (v aplikácii: Verze firmware) ako surové číslo; model sa zobrazuje v Device Variant (Varianta zařízení). Verzia v známom tvare (napr. FUA.P.06.71) je zobrazená v aplikácii Jablotron.
Futura umožňuje iba jeden Modbus TCP soket naraz. Ak je pripojený iný systém (napr. Jablotron Connect LITE, Home Assistant), TapHome nebude môcť komunikovať. Pred použitím TapHome odpojte ostatných Modbus TCP klientov.
Priraďte jednotke Futura statickú IP adresu v nastaveniach DHCP routera, aby sa adresa nezmenila po reštarte.
Adresa zariadenia — Modbus adresa zariadenia (predvolená: 1)
Vyberte správny variant šablóny:
Model
Názov šablóny
Zariadenia
Futura L, M, S
Jablotron Futura L, M, S
116
Futura L+
Jablotron Futura L+
84
Tlačidlo na stiahnutie v spodnej časti tejto stránky poskytuje šablónu Futura L, M, S. Šablónu Futura L+ si stiahnite tu.
Zložené dátové typy (uint32, int32, float32) sa musia čítať a zapisovať v jednej Modbus operácii. Firmware vynucuje integritu dát — čiastočné čítanie alebo zápis vráti chybu ILLEGAL_DATA_ADDRESS. TapHome to rieši automaticky prostredníctvom konfigurácie šablóny.
Obe šablóny poskytujú rovnakú základnú funkcionalitu s rôznymi adresami registrov. Šablóna L/M/S obsahuje ďalšie funkcie, ktoré nie sú dostupné na L+ (Nočný režim, Párty režim, monitorovanie výkonu/RPM ventilátora, nastavenie vlhkosti, univerzálne vstupy, regulátory ALFA).
Ovládanie ventilačného režimu
Ventilačný režim — výber z Vyp., Stupeň 1–5 alebo Automatický cez holding register HR:0. Toto je hlavné ovládanie otáčok ventilátora jednotky.
Monitorovanie teploty a vlhkosti
Štyri páry senzorov teploty/vlhkosti monitorujú prúdenie vzduchu cez jednotku:
Vonkajší vzduch — teplota vonkajšieho vzduchu (IR:30 na L/M/S, IR:12 na L+) s vlhkosťou
Prívodný vzduch — teplota čerstvého vzduchu privádzaného do budovy (IR:31 / IR:13) s vlhkosťou
Odpadový vzduch — teplota odpadového vzduchu odchádzajúceho z budovy (IR:33 / IR:15) s vlhkosťou
Externý NTC senzor — voliteľná externá NTC sonda vonkajšej teploty (IR:38 / IR:20); pri odpojení zobrazuje -99
Monitorovanie výkonu
Rekuperácia tepla — okamžitý rekuperačný výkon vo wattoch (IR:42 / IR:23)
Spotreba energie — celková elektrická spotreba jednotky vo wattoch (IR:41 / IR:22)
Prietok vzduchu — kombinovaný objem prívodného a odvodného prietoku v m3/h (IR:44 / IR:25)
Výkon vykurovania — spotreba interného elektrického predohrievača vo wattoch (IR:43 / IR:24)
Opotrebenie filtra — percento znečistenia filtra, vymeňte pri blížení sa k 100 % (IR:40 / IR:21)
Monitorovanie ventilátorov (iba L/M/S)
Výkon prívodného ventilátora — úroveň výkonu prívodného ventilátora v percentách (IR:45) s odčítaním RPM cez servisný atribút (IR:47)
Výkon odvodného ventilátora — úroveň výkonu odvodného ventilátora v percentách (IR:46) s odčítaním RPM cez servisný atribút (IR:48)
Napätie univerzálneho vstupu 1/2 — diagnostické odčítanie napätia na univerzálnych vstupoch (IR:49, IR:50)
Časované funkcie
Šablóna poskytuje časované vetracie funkcie ako viachodnotové prepínače s preddefinovanými časmi:
Funkcia Boost — maximálne vetranie po zvolenú dobu (HR:1). Predvoľby: Vyp., 30 s, 60 s, 5 min, 10 min, 15 min, 30 min, 1 h, 1,5 h, 2 h. Servisná akcia umožňuje nastaviť vlastný odpočet (1–7200 s). Zostávajúci čas je dostupný ako servisný atribút.
Funkcia Cirkulácia — cirkulácia vzduchu bez rekuperácie tepla (HR:2). Rovnaké časové predvoľby a servisná akcia/atribút ako Boost.
Funkcia Pretlak — režim pretlaku na zabránenie vniknutiu dymu pri používaní krbu (HR:3). Rovnaké časové predvoľby.
Nočná funkcia (iba L/M/S) — znížené vetranie pre tichú nočnú prevádzku (HR:4). Rovnaké časové predvoľby.
Párty funkcia (iba L/M/S) — zvýšené vetranie pre spoločenské akcie (HR:5). Predvoľby: Vyp., 30 min, 1–8 h.
Povoľovacie prepínače
Binárne zap./vyp. prepínače pre funkcie systému:
Časový program — povolenie týždenného časového programu (HR:12 / HR:5)
Ochrana proti radónu — nepretržité vetranie na nízkych otáčkach na zabránenie hromadeniu radónu (HR:13 / HR:6)
Komfortné vykurovanie (iba L/M/S) — povolenie komfortného vykurovania pre reguláciu teploty prívodného vzduchu (HR:17)
Automatická cirkulácia — povolenie automatického režimu cirkulácie vzduchu (HR:18 / HR:10)
Teplotné nastavenia
Preferovaná teplota — požadovaná vnútorná teplota (HR:10 / HR:4)
Preferovaná vlhkosť (iba L/M/S) — požadovaná úroveň vlhkosti: suchý (25 %), komfort (50 %) alebo vlhký (75 %) (HR:11)
Zónové senzory (zóny 1–8)
Obe šablóny podporujú až 8 externých senzorových zón. Pre každú zónu:
Senzor prítomný — povolenie externého senzorového vstupu pre danú zónu
Teplota — externá hodnota teploty (-20 až 100 °C)
Vlhkosť — externá hodnota vlhkosti (0–100 %)
CO2 — externá hodnota CO2 (0–10 000 ppm)
Registre zónových senzorov sú na HR:300–375 (L/M/S) alebo HR:100–175 (L+), s 10-registrovými intervalmi na zónu.
Ide o vstupy Futury: TapHome do nich zapisuje hodnoty, Jablotron senzory z nich nečíta. Ako ich naplniť zo senzorov TapHome, popisuje časť Použitie senzorov TapHome pre zónové vetranie nižšie.
Zónové tlačidlá (zóny 1–8)
Obe šablóny podporujú po jednom externom tlačidle v každej z 8 zón. Pre každú zónu:
Tlačidlo prítomné — povolenie externého tlačidla
Režim tlačidla — výber medzi funkciou Boost (0) a Digestor (1)
Aktivácia tlačidla — aktivácia funkcie tlačidla (časový limit 3 hodiny)
Registre zónových tlačidiel sú na HR:400–473 (L/M/S) alebo HR:200–273 (L+).
Izbové regulátory ALFA (iba L/M/S)
Šablóna L/M/S podporuje až 8 nástenných izbových regulátorov ALFA. Pre každý regulátor ALFA:
CO2 — úroveň CO2 v miestnosti v ppm
Teplota vzduchu — teplota vzduchu v miestnosti s vlhkosťou
NTC teplota — externý NTC teplotný senzor pripojený k regulátoru ALFA
Registre regulátorov ALFA sú na IR:160–235, s 10-registrovými intervalmi na jednotku.
Ďalšie možnosti
Jednotky Futura tiež sprístupňujú Modbus registre pre stav prevádzkového režimu (24-bitová bitmaska zobrazujúca aktívne režimy ako boost, cirkulácia, neprítomnosť, odmrazovanie, protinámrazová ochrana), bitmasky chýb a varovaní (22 chybových bitov, 18 varovných bitov), teplotu/vlhkosť odvádzaného vzduchu, napätie záložnej batérie, plánovanie režimu neprítomnosti (unix timestamps), stav digitálnych vstupov a identifikáciu zariadenia. Variant L+ navyše poskytuje register stavu vykurovania/chladenia. Tieto je možné pridať do TapHome šablóny v budúcej aktualizácii.
Hodnoty z vlastných izbových senzorov Jablotronu sú v Modbus mape dostupné, ale nie v šablónach: na L/M/S nástenné ovládacie panely (CO2, teplota, vlhkosť, IR:100–114) a samostatné nástenné senzory CO2 (IR:115–154), na L+ namerané CO2, teplota a vlhkosť zón 1–8 (IR:100–173). Možno ich doplniť do šablóny ako Modbus premenné.
Pri vetraní po jednotlivých miestnostiach VarioBreeze Futura spája komponenty jednej zóny podľa rovnakého nastavenia DIP prepínača (zóna 1–8). Cez Modbus poskytuje aj vstup externého senzora pre každú z 8 zón, takže hodnoty zóny môžu dodávať senzory TapHome — napríklad nástenný vypínač s vstavaným senzorom CO2. Smer je TapHome → Futura.
Pre každú miestnosť:
Číslo zóny — nastavenie DIP prepínača na ventile tejto miestnosti (1–8). Použite zónové zariadenia s rovnakým číslom.
Zapnite Zóna N – Senzor prítomný (v aplikácii: Zona N - Přítomnost externích čidel).
Pridajte smart rule Vzorec pre každú hodnotu zóny:
Zóna N – CO2 (Zona N - CO2) = CO2 senzor miestnosti v ppm
Zóna N – Teplota (Zona N - Teplota) = teplota miestnosti v °C
Zóna N – Vlhkosť (Zona N - vlhkost) = vlhkosť miestnosti × 100
Nastavte Ventilačný režim (Výkon větrání) na Automatický — stupne 1–5 sú ručné stupne ventilátora.
TapHome ukladá vlhkosť ako zlomok (0–1), Futura očakáva percentá (0–100). Bez × 100 vo vzorci sa vlhkosť 0,45 zapíše ako 0 %.
Vyplňte všetky tri hodnoty každej zóny so zapnutým Senzor prítomný. Zónové zariadenie bez pravidla si ponechá hodnotu 0 a TapHome ju zapíše do Futury — zóna potom hlási 0 °C a 0 %.
TapHome zapisuje do Futury aktuálnu hodnotu každého zónového zariadenia pri každom dopyte. Zónové zariadenie bez smart rule si ponechá hodnotu 0, takže Futura dostane 0 ppm, 0 °C alebo 0 %. Pridajte pravidlo pre každú hodnotu aktívnej zóny a pri nepoužívaných zónach nechajte Senzor prítomný vypnutý. Ak je nulová iba vlhkosť, vo vzorci chýba × 100.
Futura nereaguje na zónové senzory
Ventilačný režim je nastavený na Automatický — stupne 1–5 sú ručné
Zóna N – Senzor prítomný je pre danú zónu zapnutý
Číslo zóny použité v TapHome sa zhoduje s nastavením DIP prepínača na ventile zóny
Žiadna Modbus komunikácia
Overte, že Ethernet kábel je pripojený k správnemu portu na jednotke Futura
Potvrďte IP adresu jednotky — skontrolujte tabuľku DHCP zapožičaní v routeri
Uistite sa, že TapHome Core a jednotka Futura sú v rovnakej sieti/podsieti
Skontrolujte, že žiadny iný Modbus TCP klient neobsadzuje jediný dostupný soket
Overte, že verzia firmvéru spĺňa minimálne požiadavky (L/M/S: FUA.P.06.71, L+: FLA.P.01.06)
Importovaná nesprávna šablóna
Modely L/M/S a L+ používajú rôzne mapy adries registrov. Ak sa hodnoty senzorov zdajú nesprávne alebo sa vyskytujú komunikačné chyby, overte, že je importovaný správny variant šablóny pre nainštalovaný model jednotky.
Všetky povoľovacie prepínače hlásia ILLEGAL_DATA_ADDRESS
Ak všetkých sedem povoľovacích prepínačov šablóny L/M/S (Časový program, Ochrana proti radónu, Bypass, Vykurovanie, Chladenie, Komfortné vykurovanie, Automatická cirkulácia) hlási naraz ILLEGAL_DATA_ADDRESS, Futura má starší firmware. TapHome tieto prepínače číta jednou požiadavkou (HR:12–18) a starší firmware bez HR:17 a HR:18 odmietne celú požiadavku. Rozhranie Modbus vyžaduje minimálne FUA.P.06.71 (L/M/S).
Požiadajte spoločnosť Jablotron o aktualizáciu firmware jednotky. Po aktualizácii chyby prestanú bez akejkoľvek zmeny v TapHome. Výsledok skontrolujte v servisnom atribúte modulu Firmware Version.
Chyby čiastočného čítania registrov
Firmware vyžaduje, aby sa zložené registre (uint32, int32) čítali v jednej Modbus operácii — čiastočné čítanie vráti ILLEGAL_DATA_ADDRESS. Štandardná TapHome šablóna ich číta v jednej operácii. Ak sa ILLEGAL_DATA_ADDRESS objaví na iných zariadeniach, skontrolujte variant šablóny a verziu firmware (pozri vyššie).
Dostupné zariadenia
Jablotron Futura L+Modul
Servisné atribúty
Zostávajúci čas [s]
Zostávajúci čas [s]
Zostávajúci čas [s]
Verze firmware
Verze registrové mapy
Varianta zařízení
Vnitřní topení je dostupné
Chlazení Coolbreeze je dostupné
Topení Coolbreeze je dostupné
Funkce bypass je dostupná
Napětí záložní baterie pro RTC [mV]
Jablotron Futura L,M,S
Čítanie (modul)
var Code := MODBUSR(A,16, UInt32);
IF (GETBIT(Code,0), ADDINFO(0,"Aktivní funkce Boost"));
IF (GETBIT(Code,1), ADDINFO(1,"Aktivní funkce Cirkulace"));
IF (GETBIT(Code,2), ADDINFO(2,"Aktivní časový program"));
IF (GETBIT(Code,3), ADDINFO(3,"Aktivní funkce Přetlak"));
IF (GETBIT(Code,4), ADDINFO(4,"Aktivní funkce Dovolená"));
IF (GETBIT(Code,5), ADDINFO(5,"Aktivní funkce Párty"));
IF (GETBIT(Code,6), ADDINFO(6,"Aktivní funkce Noční režim"));
IF (GETBIT(Code,7), ADDINFO(7,"Aktivní funkce Protiradonová ochrana"));
IF (GETBIT(Code,8), ADDINFO(8,"Zařízení je zapnuto, není v režimu snížené spotřeby"));
IF (GETBIT(Code,9), ADDINFO(9,"Probíhá kontrola filtrů"));
IF (GETBIT(Code,10), ADDINFO(10,"Probíhá vysoušení"));
IF (GETBIT(Code,11), ADDINFO(11,"Otevřený Bypass"));
IF (GETBIT(Code,12), ADDINFO(12,"Nízká venkovní teplota, omezená funkce větrání"));
IF (GETBIT(Code,13), ADDINFO(13,"Odstavení po chybě"));
IF (GETBIT(Code,14), ADDINFO(14,"Zařízení se spouští"));
IF (GETBIT(Code,15), ADDINFO(15,"Aktivní servisní režim"));
IF (GETBIT(Code,16), ADDINFO(16,"Teplota odpadního vzduchu < -3°C (splněna podmínka ochrany před zamrznutím)"));
IF (GETBIT(Code,17), ADDINFO(17,"Nouzové vypnutí"));
IF (GETBIT(Code,18), ADDINFO(18,"Nouzové vypnutí"));
IF (GETBIT(Code,19), ADDINFO(19,"Odměřování tlakové ztráty"));
IF (GETBIT(Code,20), ADDINFO(20,"Stand-by"));
IF (GETBIT(Code,21), ADDINFO(21,"Zónový boost"));
IF (GETBIT(Code,22), ADDINFO(22,"Odměřování tlakové ztráty zón"));
Code := MODBUSR(A,18, UInt32);
IF (GETBIT(Code,0), ADDERROR(0,"Chyba senzoru ambient"));
IF (GETBIT(Code,1), ADDERROR(1,"Chyba senzoru indoor"));
IF (GETBIT(Code,2), ADDERROR(2,"Chyba senzoru fresh"));
IF (GETBIT(Code,3), ADDERROR(3,"Chyba senzoru waste"));
IF (GETBIT(Code,4), ADDERROR(4,"Chyba přívodního ventilátoru"));
IF (GETBIT(Code,5), ADDERROR(5,"Chyba odtahového ventilátoru"));
IF (GETBIT(Code,6), ADDERROR(6,"Chyba komunikace s výměníkem"));
IF (GETBIT(Code,7), ADDERROR(7,"Chyba polohy klapek výměníku"));
IF (GETBIT(Code,8), ADDERROR(8,"Chyba komunikace s IO deskou"));
IF (GETBIT(Code,9), ADDERROR(9,"Zablokovaný přívodní ventilátor"));
IF (GETBIT(Code,10), ADDERROR(10,"Zablokovaný odtahový ventilátor"));
IF (GETBIT(Code,11), ADDERROR(11,"Chyba komunikace s Coolbreeze"));
IF (GETBIT(Code,12), ADDERROR(12,"Chyba venkovní jednotky Coolbreeze"));
Code := MODBUSR(A,20, UInt32);
IF (GETBIT(Code,0), ADDWARNING(0,"Neinicializovaný filtr"));
IF (GETBIT(Code,1), ADDWARNING(1,"Filtr je příliš zanesený"));
IF (GETBIT(Code,2), ADDWARNING(2,"Filtr se používá příliš dlouho"));
IF (GETBIT(Code,3), ADDWARNING(3,"Nízké napětí RTC baterie"));
IF (GETBIT(Code,4), ADDWARNING(4,"Příliš vysoké otáčky přívodního ventilátoru"));
IF (GETBIT(Code,5), ADDWARNING(5,"Příliš vysoké otáčky odtahového ventilátoru"));
IF (GETBIT(Code,8), ADDWARNING(8,"Příliš nízká venkovní teplota, omezená funkce větrání"));
IF (GETBIT(Code,9), ADDWARNING(9,"Nesprávná konfigurace zónového větrání - přívod"));
IF (GETBIT(Code,10), ADDWARNING(10,"Nesprávná konfigurace zónového větrání - odtah"));
IF (GETBIT(Code,11), ADDWARNING(11,"Nouzové vypnutí"));
IF (GETBIT(Code,12), ADDWARNING(12,"Chyba komunikace se SuperBreeze"));
IF (GETBIT(Code,13), ADDWARNING(13,"Obecná chyba SuperBreeze"));
