Jablotron Futura L+

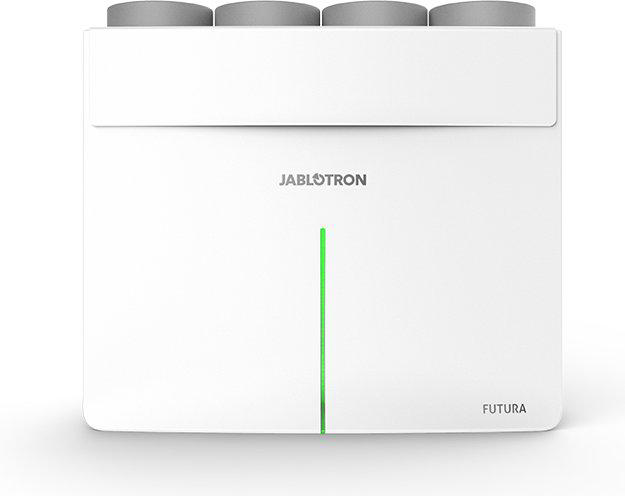

Jablotron Futura L+ je rekuperačná ventilačná jednotka (MVHR) s entalpickým protiprúdovým výmenníkom, ktorú vyrába spoločnosť JABLOTRON LIVING TECHNOLOGY CZ pre rezidenčné budovy. TapHome sa pripája priamo k jednotke cez Modbus TCP po Ethernete — nie je potrebná žiadna brána ani príslušenstvo.

Šablóna sprístupňuje výber režimu vetrania, časované funkcie boost/cirkulácia/pretlak, opotrebenie filtra, teplotu a vlhkosť prívodného/odpadového/vonkajšieho vzduchu, metriky rekuperácie tepla a spotreby, prepínače funkcií (bypass, vykurovanie, chladenie, ochrana proti radónu, automatická cirkulácia), teplotný požadovaný bod a čítanie/zápis 8 externých senzorov a 8 externých tlačidiel.

Model Futura L+ má kondenzovaný adresný priestor registrov odlišný od Futura L/M/S. Pre staršie modely existuje samostatná TapHome šablóna (Jablotron Futura L, M, S). Import nesprávnej šablóny spôsobí chyby ILLEGAL_DATA_ADDRESS alebo bude ticho čítať nezmyselné hodnoty. Pred importom overte model jednotky.

Hardvérové pripojenie#

Jednotka Futura má jediný RJ45 Ethernet konektor na hlavnej doske (X1 — LAN). Pripojte ho do rovnakej lokálnej siete ako TapHome Core štandardným Ethernet káblom — pre integráciu TapHome nie je potrebná žiadna ďalšia brána, prevodník ani príslušenstvo.

Pre TapHome je relevantný iba LAN konektor (X1). Zbernice RS-485 (X2, X3) a AA zbernica (X6) sú vyhradené pre vlastné príslušenstvo Jablotron (ovládacie panely Alfa, nástenné senzory, CoolBreeze, VarioBreeze) a nie sú sprístupnené pre externé BMS použitie.

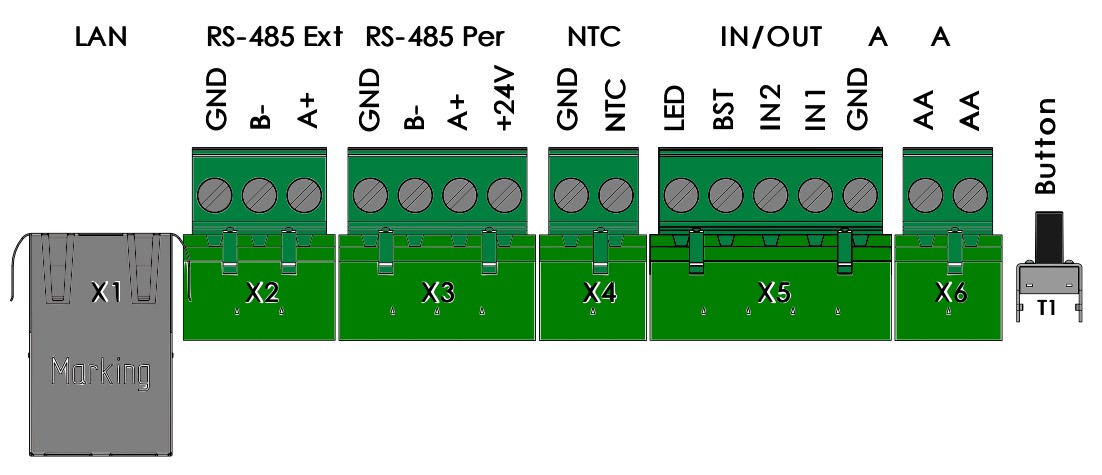

Konektory riadiacej dosky

Analógové vstupy IN1/IN2 na X5 (0–10 V alebo bezpotenciálový kontakt) sú voliteľný paralelný BMS kanál. Podľa inštalačného manuálu je analógové ovládanie nadradené CO2 senzorom (prepíše ich) — užitočné, keď Modbus TCP nie je realizovateľný, ale integrácia TapHome používa iba LAN port.

Konfigurácia#

Na aktiváciu Modbus TCP na Futura L+ nie je potrebná žiadna aktivácia, DIP prepínač ani servisné menu. TCP server je aktívny štandardne hneď po zapnutí jednotky a pripojení do siete.

Pri importe šablóny v TapHome zadajte:

• IP adresa — IP jednotky v lokálnej sieti
• Adresa zariadenia (Unit ID) — Modbus slave adresa (pevná hodnota: 1)

Parametre pripojenia:

Futura L+ akceptuje len jedného Modbus TCP klienta naraz. Ak je už pripojený iný systém (Home Assistant, vlastný Modbus klient, druhý TapHome Core), TapHome nebude môcť otvoriť socket. Pred importom šablóny odpojte ostatných Modbus TCP klientov. Cloudové prepojenie MyJABLOTRON používa odchádzajúci HTTPS a nezaberá Modbus socket.

Kompozitné registre (uint32, int32) musia byť čítané a zapisované v jednej Modbus operácii — čiastočné čítanie vracia ILLEGAL_DATA_ADDRESS. TapHome šablóna správne dávkuje čítania; táto chyba počas bežnej prevádzky typicky znamená, že bol importovaný nesprávny variant šablóny (L/M/S vs L+).

Voliteľná ochrana heslom

Holding register HR:920 (user_password) má 65535 = deaktivované ako východiskovú hodnotu, čo znamená, že Modbus zápisy sa akceptujú bez autentifikácie. Ak inštalatér aktivoval ochranu heslom cez aplikáciu MyJABLOTRON / MyCOMPANY, Modbus zápisy budú ticho zlyhávať, pokiaľ nie je prístupový kód zapísaný do HR:900 v rámci časového limitu (východiskovo 300 s, HR:922). Pre typické inštalácie TapHome nechajte heslo deaktivované.

Schopnosti zariadenia#

Šablóna sprístupňuje 84 zariadení pokrývajúcich celkové metriky jednotky, časované funkcie, prepínače funkcií, teplotný požadovaný bod a 8 externých senzorov a 8 externých tlačidiel.

Ventilačný režim

• Ventilačný režim — volič výkonu ventilátora cez holding register HR:0. Sprístupnené hodnoty: Vyp. (0), ručný Stupeň 1–5 (1–5), Automatický (6). Šablóna navyše sprístupňuje numerické hodnoty 7–9, ktoré nemajú zdokumentovaný význam v mape registrov a mali by sa považovať za rezervované.

Časované funkcie

Tri časované funkcie sú sprístupnené ako viachodnotové prepínače s 10 prednastavenými dobami (Vyp., 30 s, 60 s, 5 min, 10 min, 15 min, 30 min, 1 h, 1,5 h, 2 h). Každá funkcia tiež sprístupňuje servisný atribút Zostávajúci čas [s] a servisnú akciu akceptujúcu vlastnú hodnotu odpočtu (1–7200 s):

• Funkcia Boost (HR:1) — maximálne vetranie na zvolenú dobu
• Funkcia Cirkulácia (HR:2) — recirkulácia vzduchu (interná slučka) bez rekuperácie tepla
• Funkcia Pretlak (HR:3) — prívod > odvod, užitočné pri zapaľovaní krbu

Čítanie registra vráti zostávajúci odpočet v sekundách; zápis funkciu spustí.

Senzory vzduchových ciest

Tri pozície senzorov vzduchovej cesty jednotky sú sprístupnené, každá kombinuje teplotu a vlhkosť z oddelených input registrov, a k tomu voliteľná externá sonda NTC:

Teploty sú uložené ako 0,1 °C (int16) a škálované v šablóne na °C; hodnoty vlhkosti sa škálujú na zlomky (0–1) zo surového čítania 0,1 %.

Externý NTC senzor hlási -99, keď nie je pripojená žiadna sonda k X4. Šablóna mapuje túto sentinel hodnotu na NaN, aby sa neobjavovala ako platná teplota v TapHome.

Monitorovanie výkonu

• Rekuperácia tepla (IR:23) — okamžité teplo získané z odvádzaného vzduchu do prívodného, vo W
• Spotreba energie (IR:22) — celkový elektrický príkon jednotky, vo W
• Výkon vykurovania (IR:24) — aktuálny príkon interného elektrického dohrevu 350 W, vo W
• Prietok vzduchu (IR:25) — kombinovaný objemový prietok prívod + odvod, v m³/h
• Opotrebenie filtra (IR:21) — úroveň znečistenia filtra: 0 % = čistý, 100 % = treba vymeniť. Sprístupnené ako dimmer hodnota (0,0–1,0).

Teplotný požadovaný bod

• Preferovaná teplota (HR:4) — požadovaná vnútorná teplota pre internú regulačnú slučku jednotky, v °C. Čítania a zápisy sa škálujú ×10 (rozlíšenie 0,1 °C).

Prepínače funkcií

Binárne prepínače zap/vyp ovládajúce správanie jednotky:

• Bypass (HR:7) — automatický bypass výmenníka tepla, keď je užitočné voľné chladenie
• Chladenie (HR:9) — aktivuje modul chladenia CoolBreeze (vyžaduje príslušenstvo)
• Vykurovanie (HR:15) — aktivuje interný elektrický dohrev 350 W
• Ochrana proti radónu (HR:6) — znížená recirkulácia na zabránenie hromadeniu radónu
• Automatická cirkulácia (HR:10) — funkcia automatickej recirkulácie vzduchu
• Časový program (HR:5) — týždenné časové plánovanie

Externé zónové senzory (zóny 1–8)

Futura L+ prijíma hodnoty až z 8 externých senzorov CO2/teploty/vlhkosti, jeden na zónu. Ide o vstupy Futury: TapHome do nich zapisuje hodnoty, Jablotron senzory z nich nečíta (pozri nižšie Použitie senzorov TapHome pre zónové vetranie). Pre každú z 8 zón šablóna sprístupňuje:

• Senzor prítomný — povoľuje vstup senzora pre zónu
• Teplota — hodnota externej teploty (−20 °C až 100 °C, rozlíšenie 0,1 °C)
• Vlhkosť — relatívna vlhkosť (0–100 %)
• CO2 — úroveň CO2 (0–10 000 ppm)

Registrové bloky zónových senzorov sú na HR:100–175 (10 registrov na zónu, krok 10).

Namerané CO2, teplota a vlhkosť zón 1–8 (IR:100–173) sú v Modbus mape L+ dostupné, ale nie v šablóne. Možno ich doplniť ako Modbus premenné.

Externé zónové tlačidlá (zóny 1–8)

Futura L+ tiež podporuje 8 externých nástenných tlačidiel pre rýchlu aktiváciu boost alebo kuchynského odsávača. Na zónu:

• Tlačidlo prítomné — povoľuje vstup tlačidla
• Režim tlačidla — voľba medzi Boost (0) a Digestor (1)
• Časovač tlačidla — odpočet (0–10 800 s)
• Aktivácia tlačidla — spúšťa akciu tlačidla (3-hodinový časový limit)

Registrové bloky zónových tlačidiel sú na HR:200–273 (10 registrov na zónu, krok 10).

Servisné atribúty modulu

Na úrovni modulu sú sprístupnené dva diagnostické atribúty:

• MAC adresa (IR:2–IR:4) — Ethernet MAC jednotky, zložená z troch 16-bitových registrov a formátovaná ako hex reťazec
• Verzia firmvéru (IR:0) — revízia firmvéru L+ (uint32)

Použitie senzorov TapHome pre zónové vetranie#

Pri vetraní po jednotlivých miestnostiach VarioBreeze Futura spája komponenty jednej zóny podľa rovnakého nastavenia DIP prepínača (zóna 1–8). Cez Modbus poskytuje aj vstup externého senzora pre každú z 8 zón, takže hodnoty zóny môžu dodávať senzory TapHome — napríklad nástenný vypínač s vstavaným senzorom CO2. Smer je TapHome → Futura.

Pre každú miestnosť:

1. Číslo zóny — nastavenie DIP prepínača na ventile tejto miestnosti (1–8). Použite zónové zariadenia s rovnakým číslom.
2. Zapnite Zóna N – Senzor prítomný (v aplikácii: Zona N - Přítomnost externích čidel).
3. Pridajte smart rule Vzorec pre každú hodnotu zóny:
   • Zóna N – CO2 (Zona N - CO2) = CO2 senzor miestnosti v ppm
   • Zóna N – Teplota (Zona N - Teplota) = teplota miestnosti v °C
   • Zóna N – Vlhkosť (Zona N - vlhkost) = vlhkosť miestnosti × 100
4. Nastavte Ventilačný režim (Výkon větrání) na Automatický — stupne 1–5 sú ručné stupne ventilátora.

TapHome ukladá vlhkosť ako zlomok (0–1), Futura očakáva percentá (0–100). Bez × 100 vo vzorci sa vlhkosť 0,45 zapíše ako 0 %.

Vyplňte všetky tri hodnoty každej zóny so zapnutým Senzor prítomný. Zónové zariadenie bez pravidla si ponechá hodnotu 0 a TapHome ju zapíše do Futury — zóna potom hlási 0 °C a 0 %.

Riešenie problémov#

Hodnoty zónových senzorov sú 0

TapHome zapisuje do Futury aktuálnu hodnotu každého zónového zariadenia pri každom dopyte. Zónové zariadenie bez smart rule si ponechá hodnotu 0, takže Futura dostane 0 ppm, 0 °C alebo 0 %. Pridajte pravidlo pre každú hodnotu aktívnej zóny a pri nepoužívaných zónach nechajte Senzor prítomný vypnutý. Ak je nulová iba vlhkosť, vo vzorci chýba × 100.

Futura nereaguje na zónové senzory

1. Ventilačný režim je nastavený na Automatický — stupne 1–5 sú ručné
2. Zóna N – Senzor prítomný je pre danú zónu zapnutý
3. Číslo zóny použité v TapHome sa zhoduje s nastavením DIP prepínača na ventile zóny

Žiadna Modbus komunikácia

1. Overte, že Ethernet kábel je pripojený do X1 (LAN) na hlavnej doske — nie do žiadnej Phoenix Contact svorky
2. Potvrďte IP adresu jednotky cez tabuľku DHCP zapožičaní routera alebo aplikáciu MyJABLOTRON; uistite sa, že TapHome Core a Futura sú v rovnakej podsieti
3. Skontrolujte, že žiadny firewall neblokuje TCP port 502 medzi TapHome a jednotkou
4. Uistite sa, že žiadny iný Modbus TCP klient (Home Assistant, diagnostický nástroj, druhý TapHome Core) nedrží jediný dostupný socket — odpojte ho a skúste znova
5. Overte, že firmvér je FLA.P.01.06 alebo novší (viditeľný v MyJABLOTRON)

Chyby ILLEGAL_DATA_ADDRESS

Kompozitné registre (uint32 bitmapy, int32 časové pečiatky) musia byť čítané v jednej Modbus operácii. V praxi táto chyba počas bežného TapHome pollingu znamená, že bol importovaný nesprávny variant šablóny. Šablóna L/M/S adresuje registre na IR:30–52 / HR:0–17, ktoré v mape L+ neexistujú (L+ začína na IR:0 a HR:0 s kondenzovaným rozložením). Znovu naimportujte správnu šablónu Jablotron Futura L+.

Modbus zápisy nemajú účinok

Ak jednotka odpovedá na čítania, ale ignoruje zápisy (zmeny režimu, spúšťanie časovačov, prepínače povolení), inštalatér možno aktivoval používateľské heslo v MyJABLOTRON. Buď heslo deaktivujte (zapíšte 65535 do HR:920 počas prihlásenia), alebo znova zapíšte prístupový kód do HR:900 v rámci časového okna HR:922. Pre typické TapHome inštalácie by malo heslo zostať deaktivované.

Hodnoty teploty alebo vlhkosti sa zdajú nesprávne

Futura L+ používa 0,1 °C a 0,1 % kódovanie pre teploty a vlhkosť. TapHome šablóna už aplikuje správne škálovanie (÷10 pre teplotu, ÷1000 pre vlhkosť v zariadeniach prívodného/odpadového/vonkajšieho vzduchu). Ak sú hodnoty 10× alebo 1000× mimo, bola importovaná nesprávna šablóna (L/M/S) — škálovacie faktory sa medzi variantmi líšia.
