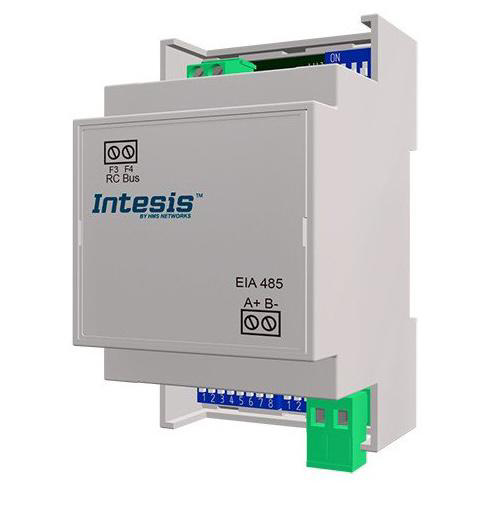

IntesisBOX SM-RC2-MBS-1 (objednávací kód INMBSSAM001R100) je Modbus brána od Intesis (HMS Networks), ktorá prepája komerčné klimatizácie Samsung NASA — vrátane systémov VRF a DVM (Digital Variable Multi) — so sieťami Modbus RTU (EIA-485). TapHome sa pripája k bráne cez Modbus TCP pomocou TCP-to-RTU mosta; brána samotná komunikuje s vnútornou jednotkou cez proprietárnu zbernicu Samsung F3/F4 Remote Controller Bus.
Šablóna poskytuje ovládanie ON/OFF, výber prevádzkového režimu, nastavenie rýchlosti ventilátora, ovládanie polohy lamiel, termostat s nastavenou a aktuálnou teplotou a monitorovanie chybových kódov.
Táto brána je určená iba pre systémy Samsung NASA (typicky komerčné VRF/DVM). Samsung vyrába samostatný NON-NASA protokol pre staršie rezidenčné a ľahko-komerčné jednotky, pre ktoré slúži model SM-RC-MBS-1 / INMBSSAM001R000. Pred objednávkou overte protokol vnútornej jednotky — tieto dve varianty nie sú zameniteľné.
Zapojenie

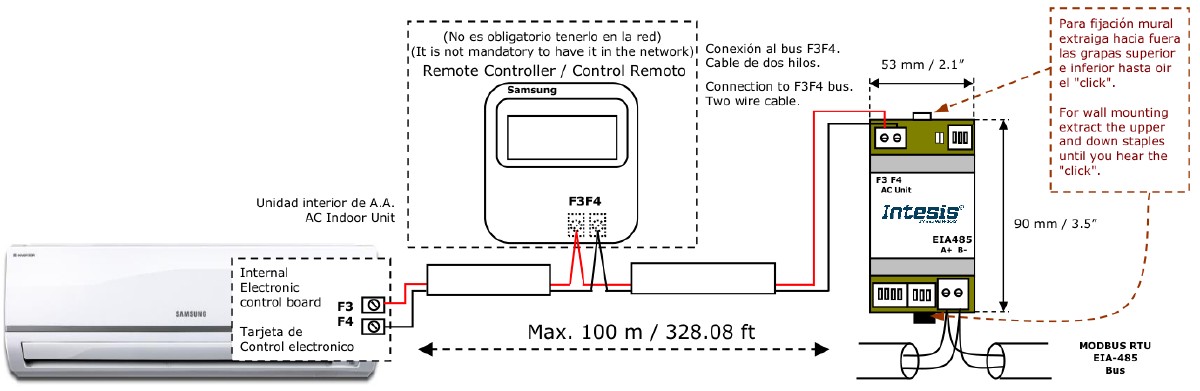

Brána má dva konektory (každý 2-pólový):
- Konektor F3/F4 — pripája sa na zbernicu Remote Controller vnútornej jednotky Samsung (svorky F3 a F4). Maximálna dĺžka zbernice je 100 m.
- Konektor EIA-485 (A+, B-) — pripája sa na zbernicu Modbus RTU. Maximálna dĺžka zbernice je 1 200 m. Povolená je iba topológia reťaze (daisy-chain) — slučkové a hviezdicové topológie nie sú povolené.
Brána je napájaná priamo zo zbernice Samsung F3/F4 — externý napájací zdroj nie je potrebný. Vnútorná jednotka musí byť zapnutá, aby brána mohla začať komunikovať.
Používateľská príručka uvádza, že zbernica F3/F4 je citlivá na polaritu, zatiaľ čo inštalačný list uvádza, že polarita nie je špecifikovaná. Dokumenty si navzájom protirečia — držte sa používateľskej príručky ako autoritatívneho zdroja a pri uvádzaní do prevádzky dodržte polaritu F3/F4. Ak komunikácia zlyhá, vymeňte dva vodiče a bránu reštartujte.
Komunikácia môže prestať fungovať, ak je na tú istú zbernicu pripojený drôtový diaľkový ovládač Samsung bez správneho nastavenia Main/Sub. S bránou môže na zbernici F3/F4 koexistovať iba jeden drôtový diaľkový ovládač a ten musí byť nastavený ako Main. Pridanie druhého drôtového ovládača alebo tretej strany na tú istú zbernicu môže zastaviť komunikáciu.
Terminácia zbernice EIA-485
Na každom konci zbernice EIA-485 je potrebný terminačný odpor 120 Ω. Brána má vstavaný odpor 120 Ω, ktorý sa aktivuje cez DIP prepínač SW4-P1. Aktivujte ho len ak je brána na fyzickom konci zbernice. Fail-safe biasing musí zabezpečiť Modbus master.
Na jednej zbernici Modbus RTU môže byť nainštalovaných až 63 brán INMBSSAM001R100.
Povolenie Modbus komunikácie
Brána má tri banky DIP prepínačov: SW1 (rezervovaný, nepoužíva sa), SW3 (Modbus slave adresa a horné bity baud rate) a SW4 (formát teploty, spodný bit baud rate a terminácia EIA-485). Všetky zmeny vyžadujú kompletný reštart napájania.
Škálovanie teploty (SW4-P1) — kritické pre TapHome
TapHome šablóna delí hodnoty teplotných registrov 100 pri čítaní a násobí 100 pri zápise. To zodpovedá režimu desatín stupňa brány (×10), kde register reprezentuje desatiny stupňa — napríklad 225 znamená 22,5 °C. Faktor /100 v šablóne zohľadňuje aj škálovanie brány ×10 aj interné fixed-point vyjadrenie použité v import parametri.
Počas uvádzania do prevádzky nastavte SW4-P1 na ON (desatiny stupňa ×10). Pri predvolenom nastavení SW4-P1=OFF (stupne ×1) brána odosiela celočíselné hodnoty ako 22 pre 22 °C, ktoré by šablóna prečítala ako 0,22 °C — desaťnásobná chyba, ktorá robí termostat nepoužiteľným.

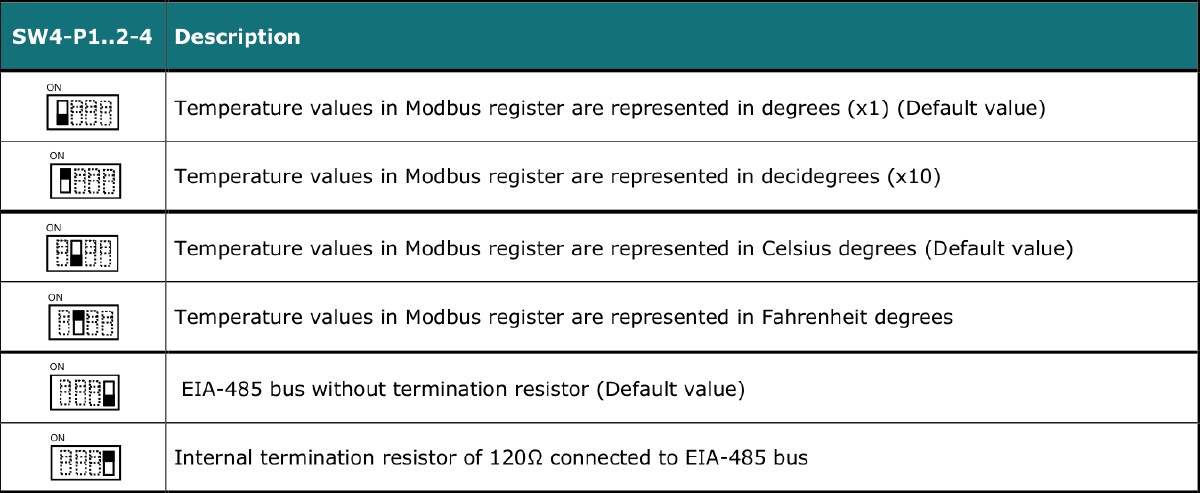

| SW4 pozícia | OFF (predvolené) | ON |
|---|---|---|
| SW4-P1 (veľkosť teploty) | Stupne ×1 | Desatiny stupňa ×10 — vyžadované pre TapHome |
| SW4-P2 (jednotky teploty) | Celzius (ponechať) | Fahrenheit |
| SW4-P3 (spodný bit baud rate) | Pozri tabuľku baud rate | Pozri tabuľku baud rate |
| SW4-P4 (terminácia EIA-485) | Bez terminačného odporu | Interná terminácia 120 Ω |
Modbus slave adresa (SW3-P1..P6)
Slave adresa je zakódovaná na pinoch P1..P6 prepínača SW3 ako 6-bitové binárne číslo (P1 = LSB, P6 = MSB). Platný rozsah je 1..63; adresa 0 je neplatná. Predvolená továrenská hodnota je adresa 1 (iba P1 je ON). Kompletná tabuľka adries je vytlačená na inštalačnom liste.
Baud rate (SW3-P7..P8 + SW4-P3)
Baud rate je zakódovaný na troch pinoch naprieč dvoma DIP bankami. Predvolená hodnota je 9600 bps — čo zodpovedá očakávaniu TapHome šablóny. Podporované rýchlosti: 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps.
Brána používa predvolene rámec 8N2 (8 dátových bitov, žiadna parita, 2 stop bity) a automaticky detekuje 8N1 ak ho používa master — na strane Modbus nie je potrebná žiadna manuálna konfigurácia.
Povolenie na strane klimatizácie
Brána je transparentný most — na samotnej vnútornej jednotke Samsung nie je potrebná žiadna konfigurácia okrem správneho pripojenia na zbernicu F3/F4. Vnútorná jednotka musí byť zapnutá, aby bola zbernica F3/F4 napájaná, čím sa napája aj brána.
Ak cieľová inštalácia používa okolitú teplotu zo strany Modbus (register H:22) namiesto senzoru spätného vzduchu vo vnútornej jednotke, musí byť vnútorná jednotka Samsung nakonfigurovaná tak, aby ako referenciu regulačnej slučky používala teplotu z diaľkového ovládača. Kód možnosti nájdete v inštalačnej príručke Samsung. Tento register nie je aktuálnou TapHome šablónou vystavený.
Pripojenie k TapHome
Keďže IntesisBOX komunikuje cez Modbus RTU (EIA-485), medzi TapHome Core a zbernicou EIA-485 je potrebný most Modbus TCP-to-RTU. TapHome sa pripája k mostu cez lokálnu sieť pomocou Modbus TCP na porte 502.
Pri importe šablóny v TapHome zadajte:
- IP adresa — IP adresa mosta TCP-to-RTU na lokálnej sieti (predvolene: 192.168.0.1)
- Slave ID — Modbus adresa brány nastavená cez DIP prepínače SW3 (predvolene: 1)
V nastaveniach DHCP routera priraďte mostu TCP-to-RTU statickú IP adresu, aby sa adresa po reštarte nemenila.
Vystavené zariadenia
Šablóna vystavuje 6 zariadení komunikujúcich cez holding registre H:0 až H:11. Ovládacie registre (H:0–H:4) sú dotazované každých 2,5 s; chybový kód (H:11) každých 15 s.
ON/OFF
Jednoduchý spínač, ktorý zapína alebo vypína klimatizačnú jednotku. Číta a zapisuje register H:0 (Bool). 0 = vypnuté, 1 = zapnuté.
Režim
Volič prevádzkového režimu s piatimi štandardnými režimami Samsung NASA:
| Hodnota | Režim |
|---|---|
| 0 | Auto |
| 1 | Kúrenie |
| 2 | Sušenie |
| 3 | Ventilátor |
| 4 | Chladenie |
Šablóna definuje 10 pozícií (hodnoty 0–9). Výrobca dokumentuje iba hodnoty 0–4 — hodnoty 5–9 sú rezervované NASA pass-through pozície bez dokumentovanej sémantiky a v praxi by sa nemali používať. Číta a zapisuje register H:1 (Int16).
Rýchlosť ventilátora
Volič rýchlosti ventilátora s piatimi štandardnými rýchlosťami Samsung NASA:
| Hodnota | Rýchlosť |
|---|---|
| 0 | Auto |
| 1 | Nízka |
| 2 | Stredná |
| 3 | Vysoká |
| 4 | Turbo |
Šablóna definuje 10 pozícií (hodnoty 0–9). Počet skutočne dostupných rýchlostí závisí od modelu pripojenej vnútornej jednotky — príručka dokumentuje len hodnoty 0–4. Číta a zapisuje register H:2 (Int16).
Poloha lamiel
Ovládanie polohy vertikálnych lamiel (hore/dole):
| Hodnota (šablóna) | Poloha |
|---|---|
| 0 | Auto (kývanie vypnuté) |
| 5 | Kývanie zapnuté |
| 1–4, 6–9 | Samsung NASA pass-through (Pozícia 1 horizontálna, vertikálna, vírivý prúd atď.) |
Používateľská príručka pre tento register garantuje iba dve hodnoty: 0 (kývanie vypnuté / Auto) a 10 (kývanie zapnuté). Šablóna premapuje kývanie zapnuté na súvislú hodnotu (5) pre UI viachodnotového prepínača a pridáva Samsung-špecifické štítky (Pozícia 1 horizontálna, vertikálna, vírivý prúd), ktoré sú prenášané cez NASA protokol. Tieto dodatočné pozície môžu, ale nemusia fungovať v závislosti od modelu vnútornej jednotky — väčšina inštalácií by mala používať iba Auto a kývanie zapnuté.
Číta a zapisuje register H:3 (Int16).
Termostat
Nastavená teplota (register H:4, čítanie/zápis) a aktuálna referenčná teplota (register H:5, iba čítanie). Šablóna delí čítané hodnoty 100 a zapisované násobí 100 — toto škálovanie vyžaduje SW4-P1=ON (režim desatín stupňa) na bráne, ako je popísané v sekcii Škálovanie teploty vyššie.
Rozsah nastavenej teploty je 18–30 °C v režime chladenia a 16–30 °C v režime kúrenia (obmedzené bránou; limity vnútornej jednotky môžu byť prísnejšie). Referenčná teplota odráža aktívny senzor regulačnej slučky vnútornej jednotky Samsung — predvolene jej vlastný senzor spätného vzduchu, alebo senzor diaľkového ovládača, alebo externú hodnotu zapísanú do registra H:22 ak je táto funkcia povolená na vnútornej jednotke.
Chybový kód
Iba čítaná číselná hodnota z registra H:11. Kľúčové hodnoty:
| Hodnota | Význam |
|---|---|
| 0 | Žiadna chyba |
| 65535 (-1) | Chyba komunikácie medzi bránou a vnútornou jednotkou klimatizácie |
| Ostatné | Chybový kód Samsung NASA |
Bežné kategórie chýb Samsung NASA zahŕňajú:
- 1xx — Chyby komunikácie a senzorov vnútornej jednotky (napr. 101 komunikácia vnútornej jednotky, 121 senzor teploty vnútornej jednotky)
- 2xx — Chyby konfigurácie a komunikácie s vonkajšou jednotkou (napr. 201 nezhoda jednotiek, 202 komunikácia vnútorná/vonkajšia)
- 4xx–5xx — Ochranné chyby vonkajšej jednotky (kompresor, PFC, DC link, chladič)
- 6xx — Chyby konfigurácie drôtového diaľkového ovládača
Kompletnú tabuľku chybových kódov s viac ako 50 dokumentovanými kódmi nájdete v časti 7 používateľskej príručky.
Riešenie problémov
Žiadna Modbus komunikácia
- Overte, či je vnútorná jednotka zapnutá — brána je napájaná zo zbernice F3/F4 a bez nej nemôže štartovať.
- Skontrolujte zelenú LED (L1): normálna prevádzka je krátky záblesk 100 ms každé 2 s. Blikanie 500 ms ON / 500 ms OFF indikuje chybu komunikácie.
- Overte, či slave adresa nastavená v TapHome zodpovedá nastaveniu DIP prepínačov SW3 na bráne.
- Overte, či baud rate (predvolene 9600 bps, 8N2) zodpovedá konfigurácii mosta TCP-to-RTU.
- Uistite sa, že most TCP-to-RTU je dostupný na tej istej sieti ako TapHome Core a že port 502 nie je blokovaný.
- Ak komunikácia F3/F4 zlyhá, skúste vymeniť dva vodiče — používateľská príručka popisuje zbernicu ako citlivú na polaritu.
Trvalý chybový kód 65535
Indikuje, že brána nedokáže komunikovať s vnútornou jednotkou Samsung cez zbernicu F3/F4. Skontrolujte zapojenie F3/F4, overte, že vnútorná jednotka je zapnutá, a potvrďte, že na tej istej zbernici nie je bez správnej Main/Sub konfigurácie nainštalovaný žiadny konfliktný drôtový diaľkový ovládač.
Teploty sú 10× nesprávne
TapHome šablóna delí hodnoty registrov 100. Ak je brána ponechaná v predvolenom stave SW4-P1=OFF (stupne ×1), teploty sa zobrazia 10× menšie ako v skutočnosti (22 °C sa zobrazí ako 0,22 °C). Nastavte SW4-P1=ON (desatiny stupňa ×10) a bránu reštartujte.
Pulzujúca červená LED L2
3-sekundový pulz na červenej LED (L2) indikuje podpätie na zbernici F3/F4. Overte, že vnútorná jednotka je napájaná a že kábel F3/F4 je bezpečne pripojený bez úbytku napätia na dlhých trasách.
Zmeny režimu alebo rýchlosti ventilátora sa neaplikujú
Niektoré hodnoty (Režim 5–9, Rýchlosť ventilátora 5–9, polohy lamiel iné ako Auto/Kývanie zapnuté) výrobca nedokumentuje a vnútorná jednotka ich môže v tichosti ignorovať. Používajte iba dokumentované hodnoty (Režim 0–4, Ventilátor 0–4, Lamely 0 alebo 5).
Zmeny DIP prepínačov ignorované
Zmeny DIP prepínačov na SW3 alebo SW4 vyžadujú kompletný reštart napájania brány. Keďže brána je napájaná zo zbernice, krátko odpojte kábel F3/F4 alebo reštartujte vnútornú jednotku, aby sa znovu naštartovala.
