IntesisBOX MH-RC-MBS-1 (aktuálny objednávkový kód INMBSMHI001R000) je Modbus brána od Intesis (HMS Networks), ktorá prepája klimatizačné systémy Mitsubishi Heavy Industries FD (komerčné / potrubné) a VRF (KX6) so sieťami Modbus RTU (EIA-485). Jedna brána dokáže spravovať až 16 vnútorných jednotiek MHI pripojených na tú istú XY zbernicu, ovládaných ako jedna skupina.
TapHome sa k bráne pripája cez Modbus TCP pomocou TCP-RTU prevodníka — samotná brána komunikuje s klimatizačným systémom MHI cez proprietárnu zbernicu XY. Šablóna poskytuje ovládanie ON/OFF, výber prevádzkového režimu, nastavenie rýchlosti ventilátora, ovládanie polohy lamiel a termostat so zadanou a aktuálnou referenčnou teplotou.
Hardvérové zapojenie

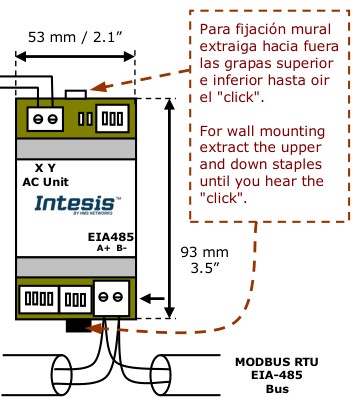

Brána má dve zasúvacie svorkovnice:
- Zbernica XY (2 póly, bez polarity) — pripojenie na zbernicu XY vnútornej jednotky Mitsubishi Heavy Industries
- Konektor EIA-485 (2 póly, A+ / B-) — pripojenie na zbernicu Modbus RTU
Brána je napájaná priamo zo zbernice MHI XY — externé napájanie nie je potrebné. Možnosti montáže: DIN lišta (EN60715 TH35), na stenu alebo do vnútornej jednotky klimatizácie.
Pred otvorením vnútornej jednotky a pripojením brány odpojte klimatizáciu od sieťového napájania. Ak je na tej istej zbernici XY pripojený drôtový diaľkový ovládač MHI, brána a ovládač musia byť nakonfigurované ako pár Master/Slave (pozri nižšie) — inak sa komunikácia na zbernici XY môže zastaviť.

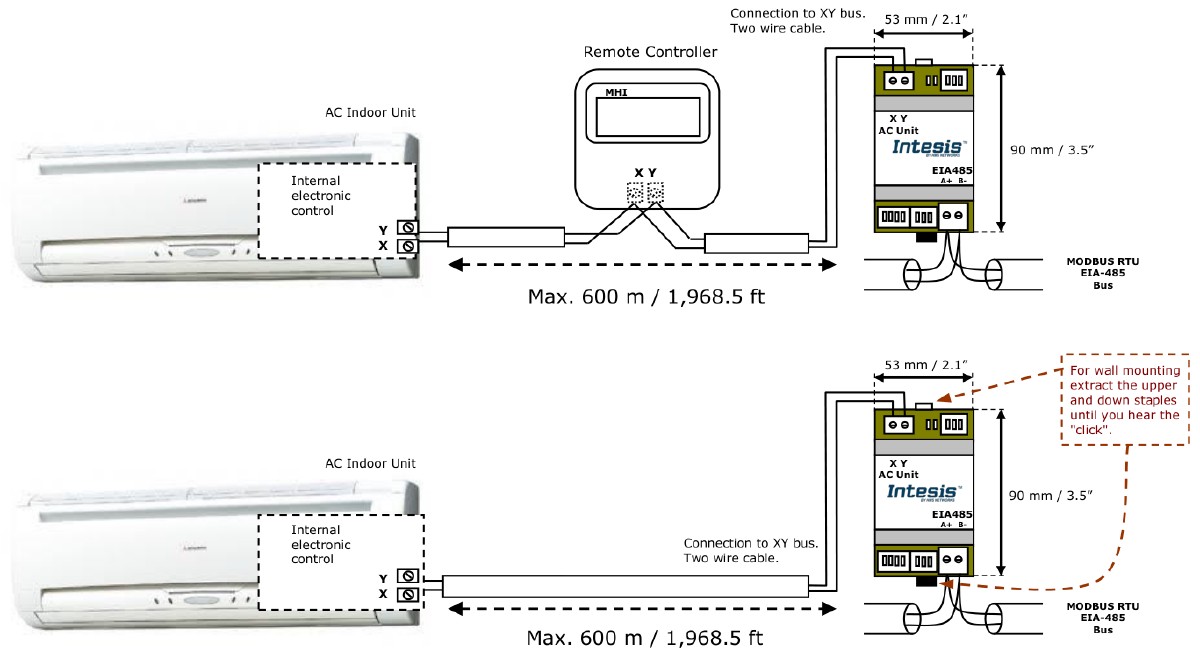

Scenáre zapojenia
MH-RC-MBS-1 môže na zbernici MHI XY pracovať v dvoch roliach, voliteľných DIP prepínačom SW1-P1:
- Brána ako Slave (SW1-P1 OFF, predvolené) — na zbernici XY musí byť originálny drôtový diaľkový ovládač MHI nakonfigurovaný ako Master. Brána číta a zapisuje paralelne s ovládačom.
- Brána ako Master (SW1-P1 ON) — drôtový diaľkový ovládač MHI nie je pripojený (alebo ak existuje, musí byť nakonfigurovaný ako Slave). Brána riadi zbernicu XY priamo.
Obmedzenia:
- Maximálna dĺžka zbernice XY: 600 m / 1 968 ft
- Maximálna dĺžka zbernice EIA-485: 1 200 m / 3 937 ft
- Slučková ani hviezdicová topológia EIA-485 nie je povolená
- Na každom konci zbernice EIA-485 je potrebný zakončovací rezistor 120 Ω (jeden môže poskytnúť brána — pozri SW4-P4 nižšie)
Konfigurácia

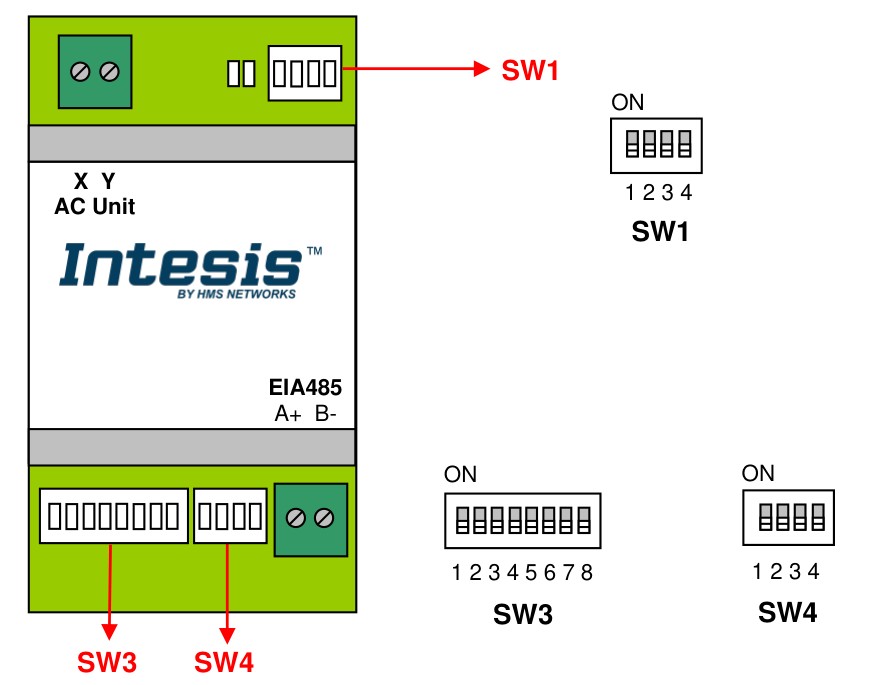

Všetky nastavenia sa ovládajú tromi DIP prepínačmi na doske: SW1 (vlastnosti vnútornej jednotky klímy), SW3 (adresa Modbus slave a prenosová rýchlosť) a SW4 (prenosová rýchlosť, formát teploty a zakončenie EIA-485).
Po každej zmene DIP prepínača je potrebné bránu vypnúť a znovu zapnúť, aby sa nová konfigurácia uplatnila.
Postup inštalácie
- Odpojte vnútornú jednotku klímy od sieťového napájania.
- Zapojte zbernicu XY medzi bránu a vnútornú jednotku (dvojvodičová, bez polarity).
- Zapojte zbernicu EIA-485 na bránu (A+, B-) pri zachovaní polarity a topológie (bez slučky / bez hviezdy).
- Nastavte DIP prepínače podľa popisu nižšie — predvolené hodnoty vyhovujú väčšine inštalácií.
- Pripojte vnútornú jednotku klímy k sieťovému napájaniu a vypnite a zapnite bránu.
Požadované nastavenia DIP prepínačov
Brána prichádza s predvolenými hodnotami, ktoré fungujú so šablónou TapHome. Pri väčšine inštalácií stačí overiť, že adresa slave a prenosová rýchlosť zodpovedajú konfigurácii na strane TapHome.
Kritické pre kompatibilitu so šablónou — ponechať v predvolenom stave:
- SW4-P1 OFF (stupne x1) — šablóna číta teplotné registre ako nespracované hodnoty Int16 bez škálovania. Pri nastavení ON (x10) by sa nastavenie 22 °C zobrazilo ako 220 °C.
- SW4-P2 OFF (Celsius) — rozsahy nastavenia teploty v šablóne (16–30 °C) predpokladajú kódovanie v Celsius.
- SW1-P4 ON (lamely povolené) — potrebné pre funkciu zariadenia Poloha lamiel. OFF ponechajte len ak vnútorná jednotka nemá lamely.
Musí zodpovedať nastaveniam na strane TapHome:
- SW3-P1..P6 — adresa Modbus slave (binárne kódovaná, 1..63). Predvolené: 1 (P1 ON, ostatné OFF). Musí zodpovedať importnému parametru
Slave ID. Register H:15 hlási aktuálne nakonfigurovanú adresu. - SW3-P7..P8 + SW4-P3 — prenosová rýchlosť. Predvolené: 9600 bps. Musí zodpovedať konfigurácii Modbus RTU↔TCP prevodníka. Podporované rýchlosti: 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200. Register H:14 hlási aktuálne nakonfigurovanú rýchlosť.
Upraviť len v prípade potreby:
- SW1-P1 (predvolené OFF = Slave) — zmeňte na ON (Master) len ak na zbernici XY nie je pripojený drôtový diaľkový ovládač MHI.
- SW1-P2..P3 (predvolené = 4) — počet rýchlostí ventilátora podporovaných vnútornou jednotkou. Šablóna vystavuje 5 hodnôt (Auto + 4 rýchlosti); ak je nastavený menší počet, vyššie rýchlosti budú jednotkou odmietnuté. Register H:21 hlási nakonfigurovaný počet rýchlostí ventilátora.
- SW4-P4 (predvolené OFF) — interný zakončovací rezistor 120 Ω EIA-485 povoľte len ak je brána na jednom konci zbernice.
Kompletnú binárnu tabuľku adries slave 0..63 a všetky kombinácie prepínačov pre prenosovú rýchlosť nájdete v pripojenom PDF s inštalačným listom.
Pripojenie k TapHome
Keďže brána fyzicky komunikuje cez Modbus RTU na EIA-485, medzi TapHome Core a zbernicou EIA-485 je potrebný Modbus TCP-RTU prevodník (napríklad Waveshare alebo USR-IOT). TapHome sa k prevodníku pripája cez lokálnu sieť pomocou Modbus TCP.
Pri importe šablóny do TapHome zadajte:
- IP Address — IP adresa TCP-RTU prevodníka v lokálnej sieti (predvolené: 192.168.0.1)
- Slave ID — adresa brány Modbus nastavená cez SW3-P1..P6 (predvolené: 1)
V nastaveniach DHCP smerovača priraďte TCP-RTU prevodníku statickú IP adresu, aby sa nemenila po vypnutí a zapnutí.
Možnosti zariadenia
Šablóna vystavuje 5 zariadení komunikujúcich cez holding registre H:0 až H:5. Jedna inštancia šablóny ovláda jednu skupinu klimatizácií (až 16 vnútorných jednotiek MHI pripojených na tú istú zbernicu XY sa správa ako jedna jednotka).
ON/OFF
Jednoduchý spínač na zapnutie a vypnutie skupiny klimatizácií. Číta a zapisuje register H:0 (Bool): 0 = Vypnuté, 1 = Zapnuté.
Režim
Volič prevádzkového režimu s 5 režimami dokumentovanými spoločnosťou Intesis:
| Hodnota | Režim |
|---|---|
| 0 | Auto |
| 1 | Kúrenie |
| 2 | Sušenie |
| 3 | Ventilátor |
| 4 | Chladenie |
Číta a zapisuje register H:1 (Int16). Šablóna definuje 10 pozícií (hodnoty 0–9); hodnoty 5–9 sú rezervné pozície a nemali by sa používať.
Rýchlosť ventilátora
Volič rýchlosti ventilátora. Rad klimatizácií MHI podporuje až 5 pozícií:
| Hodnota | Rýchlosť |
|---|---|
| 0 | Auto |
| 1 | Nízka |
| 2 | Stredná |
| 3 | Vysoká |
| 4 | Powerful |
Číta a zapisuje register H:2 (Int16). Skutočný počet dostupných rýchlostí ventilátora závisí od vnútornej jednotky a konfigurácie DIP prepínača SW1-P2..P3 (1, 2, 3 alebo 4 rýchlosti). Register H:21 hlási maximálny nakonfigurovaný počet rýchlostí.
Poloha lamiel
Ovládanie polohy lamiel. Používateľský manuál dokumentuje pozície 1–4 a Swing (hodnota registra 10). Šablóna ich premapuje do súvislého rozsahu pre multi-value switch:
| Hodnota (šablóna) | Pozícia |
|---|---|
| 0 | Pozícia 1 |
| 1 | Pozícia 2 |
| 2 | Pozícia 3 |
| 3 | Pozícia 4 |
| 4 | Swing |
Číta a zapisuje register H:3 (Int16). Funkcia lamiel musí byť povolená cez SW1-P4 (predvolené ON). Ak vnútorná jednotka nemá lamely, nastavte SW1-P4 OFF.
Termostat
Nastavenie teploty (register H:4, read/write) a aktuálna referenčná teplota (register H:5, iba na čítanie). Šablóna používa nespracované hodnoty Int16 v °C bez škálovania — SW4-P1 musí zostať OFF (režim x1) a SW4-P2 OFF (Celsius).
Rozsahy nastavenia teploty MHI:
- Všetky režimy okrem kúrenia: 18..30 °C
- Kúrenie: 16..30 °C
Rozsah referenčnej teploty: 10..38 °C. Referenčná teplota zobrazuje údaj zo snímača klimatizačnej jednotky, pokiaľ nebola do registra H:22 zapísaná hodnota externého snímača (šablóna tento register nevystavuje, pozri mechanizmus Virtual Temperature v používateľskom manuáli).
Riešenie problémov
Žiadna komunikácia Modbus
- Skontrolujte, že vnútorná jednotka MHI je zapnutá — brána je napájaná zo zbernice XY.
- Skontrolujte LED indikátory: L1 + L2 pulzujú (5 s ON) pri štarte; L1 bliká (100 ms ON / 1900 ms OFF) pri normálnej prevádzke; L1 bliká (500 ms ON / 500 ms OFF) pri chybe komunikácie s klimatizáciou; L2 pulzuje (3 s ON) pri podpätí.
- Overte, že slave ID nastavené v TapHome zodpovedá konfigurácii DIP prepínačov SW3-P1..P6 na bráne.
- Overte, že prenosová rýchlosť nakonfigurovaná na TCP-RTU prevodníku zodpovedá SW3-P7..P8 + SW4-P3 (predvolené 9600 bps, 8N2).
- Overte, že TCP-RTU prevodník je dostupný z TapHome Core (rovnaká lokálna sieť, správna IP adresa).
- Skontrolujte polaritu EIA-485: A+ / B- musí byť konzistentná na všetkých zariadeniach zbernice.
- Po akejkoľvek zmene DIP prepínača bránu vypnite a zapnite.
Brána sa nespúšťa — červená LED L2 pulzuje
3-sekundový pulz na červenej LED L2 signalizuje podpätie. Overte, že vnútorná jednotka MHI je plne napájaná a že zapojenie zbernice XY je správne (svorky X a Y oboch zariadení). Brána čerpá napájanie zo zbernice XY.
Chybový kód 65532 po zapnutí
Keď je brána nakonfigurovaná ako Master zbernice XY (SW1-P1 ON), vykonáva inicializačnú sekvenciu trvajúcu približne 2 minúty pred spustením normálnej prevádzky. Register H:11 (Error Code, nie je v šablóne) počas tejto fázy hlási hodnotu 65532. Počkajte, kým sa sekvencia dokončí.
Chybový kód 65535 nepretržite
Signalizuje, že brána nedokáže komunikovať s klimatizačným systémom MHI cez zbernicu XY. Skontrolujte zapojenie XY a dotiahnutie svoriek. Ak má klimatizácia drôtový diaľkový ovládač MHI, overte, že na zbernici XY je presne jedno zariadenie nakonfigurované ako Master (buď diaľkový ovládač alebo brána, nie obidve).
Hodnoty teploty sú nesprávne
Šablóna TapHome používa nespracované hodnoty Int16. Ponechajte SW4-P1 OFF (stupne x1) a SW4-P2 OFF (Celsius). Ak je SW4-P1 ON (x10 / decidegrees), nastavenie 22 °C sa prenáša ako 220, čo by šablóna zobrazila ako 220 °C. Pomocou Modbus debug nástroja v TapHome prečítajte nespracovanú hodnotu registra H:4 a potvrďte škálu.
Klimatizácia ignoruje zmeny nastavenia
Skontrolujte register H:46 (Center / Remote, nie je v šablóne — čítateľný cez Modbus debug). Hodnoty 1 (Remote lock On/Off — Center) a 2 (Remote lock All — Center) obmedzujú zápis z diaľkového ovládača, hodnota 3 (Remote Only) úplne zakazuje zápis zo strany BMS. Predvolená je 0 (Unlock). Pozri sekciu 4.2.4 používateľského manuálu.
