IntesisBOX ME-AC-MBS-1 (objednávací kód INMBSMIT001I000, staršie označenie ME-AC-MBS-1) je Modbus RTU brána od spoločnosti Intesis (HMS Networks), ktorá prepája klimatizácie Mitsubishi Electric — vnútorné jednotky Domestic, Mr. Slim a City Multi — so sieťami Modbus RTU (EIA-485). Brána sa zasúva do zásuvky CN105 vnútornej jednotky cez pevne dodaný 1,5 m kábel a podporuje jednu vnútornú jednotku na bránu.
Na rozdiel od súrodencov IntesisBOX RC (DK-RC-MBS-1, LG-RC-MBS-1, HS-RC-MBS-1), ktoré sa napájajú na zbernicu drôtového diaľkového ovládača, ME-AC-MBS-1 používa špeciálny 5 V ovládací konektor CN105 od Mitsubishi na riadiacej elektronickej doske vnútornej jednotky. Brána je napájaná zo zbernice CN105 (12 VDC, 0,72 W) — externý napájací zdroj nie je potrebný. Vnútorná jednotka Mitsubishi preto musí byť pripojená k sieti, aby brána mohla komunikovať.
TapHome sa k bráne pripája cez mostík Modbus TCP-na-RTU — samotná brána je natívny Modbus RTU slave bez vstavaného Ethernetu. Šablóna poskytuje ovládanie ON/OFF, výber prevádzkového režimu, nastavenie rýchlosti ventilátora, ovládanie polohy lamely, termostat so žiadanou a aktuálnou teplotou a monitorovanie chybových kódov. Kompatibilitu pre konkrétne vnútorné jednotky Mitsubishi možno overiť pomocou nástroja kompatibility Intesis.
Hardvérové pripojenie
Brána má dva porty:
- Port AC unit — vyhradený kódovaný konektor pre dodaný 1,5 m kábel, ktorého druhý koniec sa zasúva do zásuvky CN105 na riadiacej elektronickej doske vnútornej jednotky Mitsubishi. Dĺžka kábla je pevná; nepredlžujte ho ani neskracujte.
- Zbernica EIA-485 (2-pólová zelená zásuvná svorka: A / B) — pripája sa na zbernicu Modbus RTU, kde TapHome mostík TCP-na-RTU vystupuje ako Modbus master. Dodržte polaritu na tejto strane.

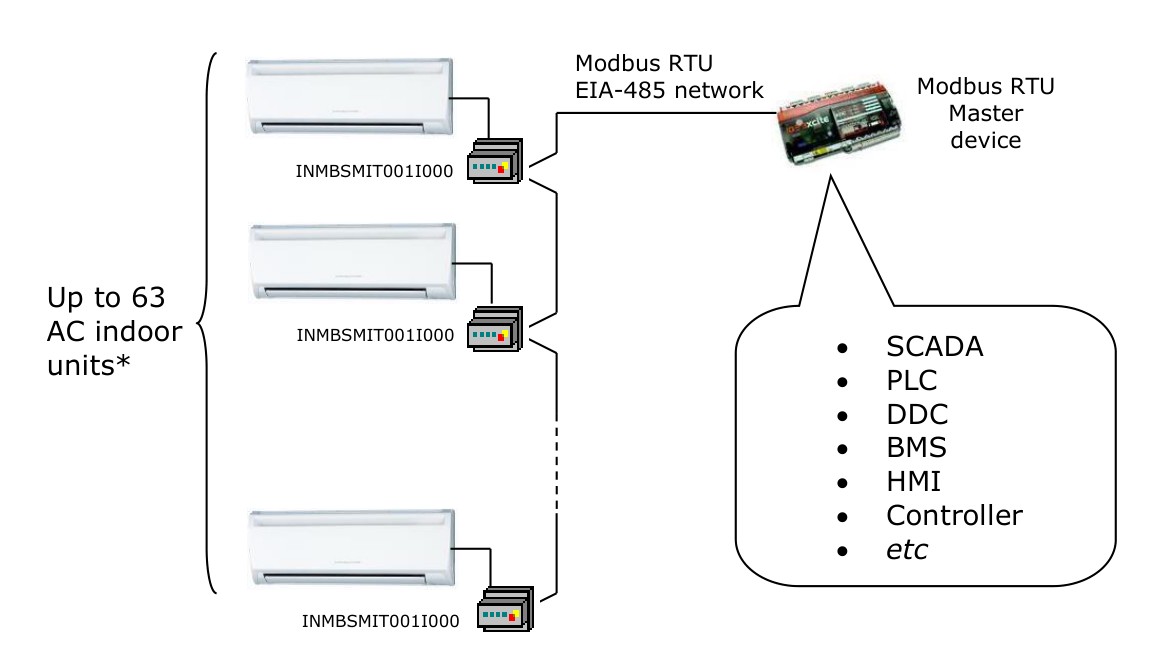

Topológia systému
Až 63 brán ME-AC-MBS-1 môže zdieľať tú istú zbernicu Modbus RTU EIA-485, každá adresovaná cez SW3-P1..P6. Každá brána pripája jednu vnútornú jednotku Mitsubishi cez vlastný konektor CN105 (ide o jednoduchú „AC" bránu pre jednu IDU — pre inštalácie s viacerými IDU nasaďte jeden INMBSMIT001I000 na každú vnútornú jednotku). TapHome (vystupuje ako Modbus master cez mostík TCP-na-RTU) vidí každú bránu ako samostatný Modbus slave.

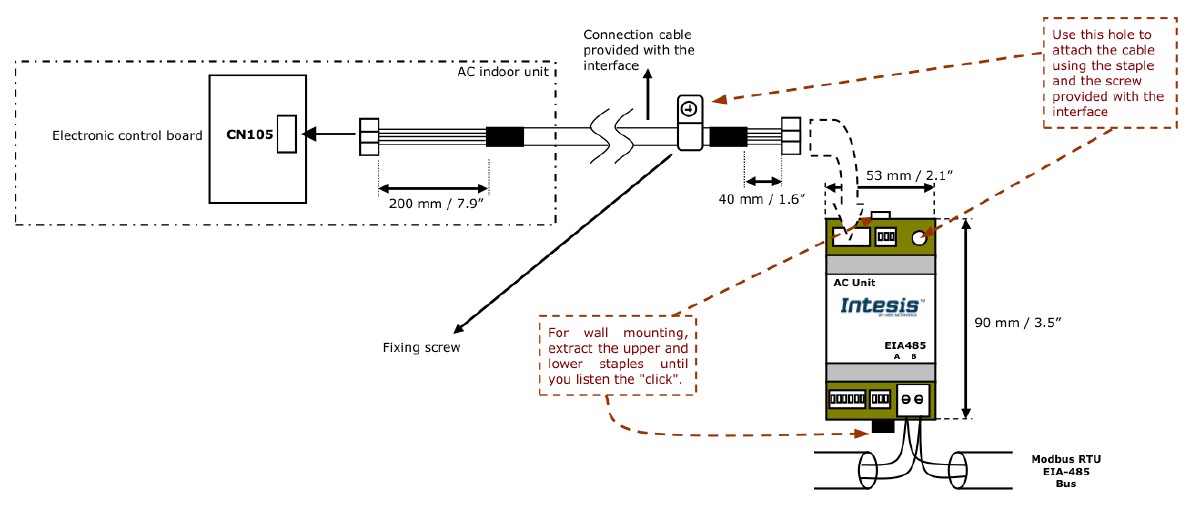

Zapojenie kábla CN105
Pripojenie CN105 sa robí káblom dodaným v balení. Kratší voľný koniec sa zasúva do zásuvky AC-unit brány; dlhší voľný koniec sa zasúva do zásuvky CN105 na PCB doske vnútornej jednotky. Brána sa môže namontovať dovnútra vnútornej jednotky (na podporovaných modeloch klimatizácie) alebo na stenu vedľa nej.
Pred otvorením vnútornej jednotky odpojte klimatizáciu od sieťového napájania. Dodaný kábel CN105 má dĺžku 1,5 m — nemeňte jeho dĺžku. Predĺženie alebo skrátenie kábla môže spôsobiť poruchy komunikácie. Veďte kábel ďaleko od silových a uzemňovacích vodičov; nezväzujte ich do jedného zväzku.

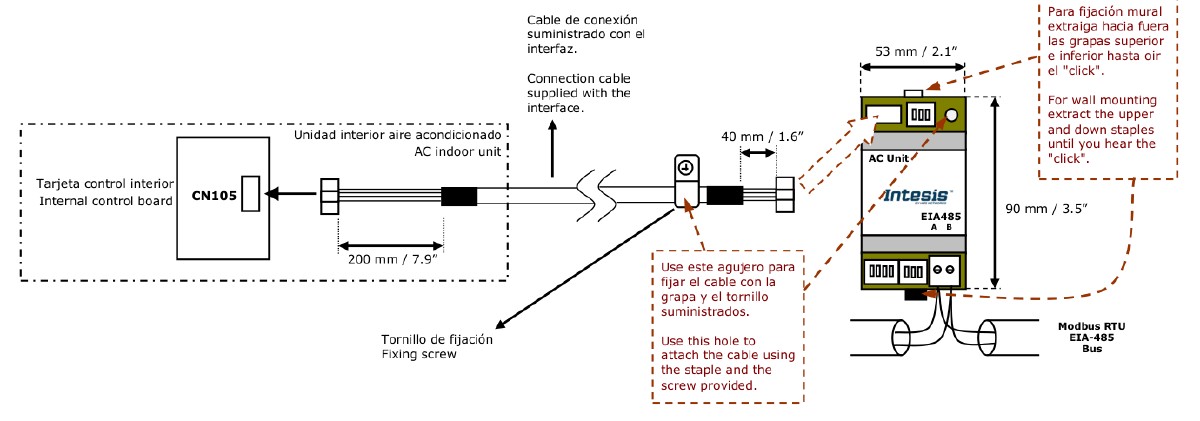

Montáž na stenu
Pre nástennú montáž vedľa vnútornej jednotky vytiahnite horný a dolný držiak na puzdre brány, kým neklikne. Použite vyhradený otvor pre kábel a kábel pripevnite dodaným držiakom a skrutkou. Kľúčové rozmery zobrazené na inštalačnom diagrame: 200 mm / 7,9" (voľná časť kábla medzi odľahčením ťahu a konektorom CN105), 40 mm / 1,6" (krátka časť kábla na strane brány), 90 mm / 3,5" (výška brány) a 53 mm / 2,1" (šírka brány). Puzdro má rozmery 93 × 53 × 58 mm a podporuje montáž na DIN lištu (TH35) cez priložený držiak.
Zapojenie a zakončenie EIA-485
Polarita zbernice EIA-485 musí byť dodržaná: A na A, B na B vo všetkých zariadeniach na zbernici. Maximálna dĺžka zbernice EIA-485 je 1 200 m / 3 937 ft. Slučkové a hviezdicové topológie nie sú povolené — zbernica musí byť zapojená ako daisy chain.
Na každom konci zbernice EIA-485 je potrebný zakončovací rezistor 120 Ω. Brána má vstavaný 120 Ω rezistor, ktorý sa aktivuje DIP prepínačom SW4-P4. Aktivujte ho len ak brána sedí na jednom z koncov zbernice. Vyžaduje sa fail-safe biasing mechanizmus, ktorý musí dodať Modbus master (typicky vstavaný v mostíku TCP-na-RTU). Až 63 brán môže zdieľať jednu zbernicu; na dlhých linkách alebo pri veľkom počte slave zariadení môžu byť potrebné Modbus repeatery.
Konfigurácia
ME-AC-MBS-1 je konfigurovateľná cez DIP prepínače na doske a cez Modbus registre. Predvolené nastavenia (slave adresa 1, 9600 bps 8N2, všetky ostatné DIP prepínače OFF) fungujú v typickej inštalácii hneď po vybalení, takže obvykle stačí prejsť len slave adresu, teplotnú stupnicu (SW4-P1 / SW4-P2) a zakončenie EIA-485. Každá zmena DIP prepínača vyžaduje napájací cyklus brány, aby sa prejavila — t.j. odpojenie vnútornej jednotky klimatizácie od siete, aby linka CN105 stratila 12 VDC napájanie, a po niekoľkých sekundách opätovné pripojenie.

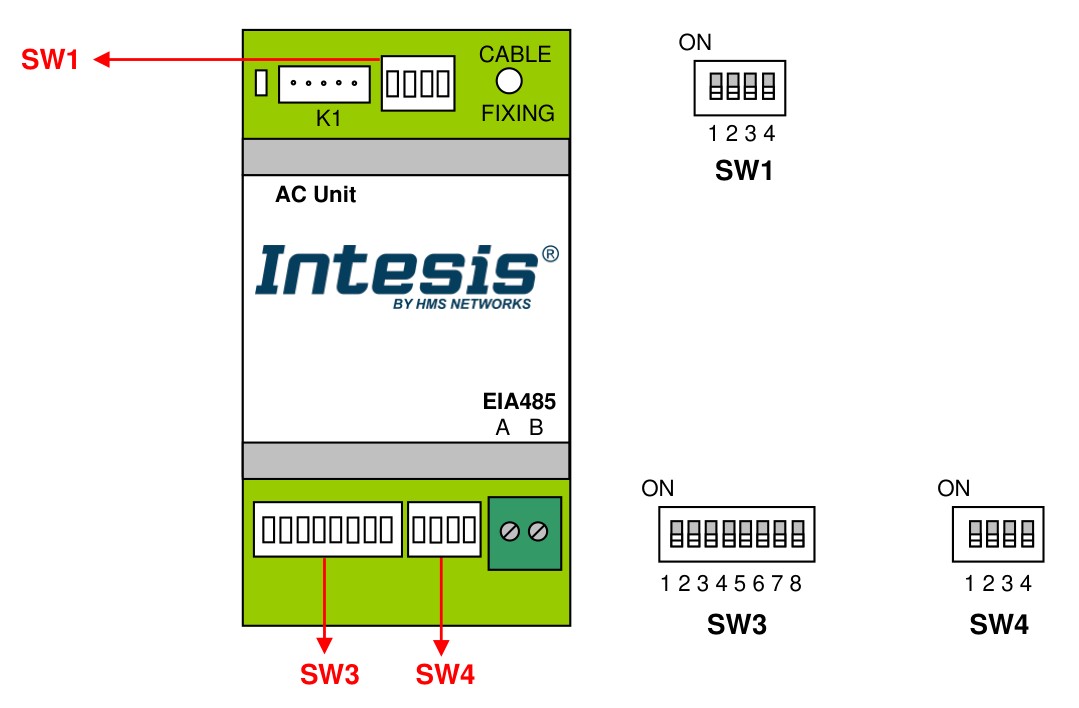

Rozloženie DIP prepínačov
Brána má tri banky DIP prepínačov: SW1 (4 polohy, rýchlosti ventilátora a vlastnosti lamiel vnútornej jednotky), SW3 (8 polôh, Modbus slave adresa + baud rate) a SW4 (4 polohy, formát teploty + zakončenie EIA-485).
Aktivácia Modbus komunikácie
ME-AC-MBS-1 sa dodáva s Modbus RTU komunikáciou aktivovanou predvolene — neexistuje žiadna ponuka ani webové rozhranie na jej zapnutie. Nastavenie Modbus znamená vybrať správnu slave adresu, baud rate a formát rámca na DIP prepínačoch. Brána implementuje Modbus funkcie 3 (Read Holding Registers), 4 (Read Input Registers), 6 (Write Single Register) a 16 (Write Multiple Registers — obmedzené na 1 register na požiadavku).
SW1 — rýchlosti ventilátora a lamely vnútornej jednotky
SW1 oznamuje bráne, koľko rýchlostí ventilátora pripojená jednotka Mitsubishi podporuje a či lamely majú polohu Auto. Brána túto informáciu používa na obmedzenie rozsahu hodnôt registra H:21 (max počet rýchlostí ventilátora, len na čítanie).
| SW1-P1 | SW1-P2 | SW1-P4 | Nastavenie |
|---|---|---|---|
| OFF | OFF | OFF | Vnútorná jednotka má 4 rýchlosti ventilátora a AUTO (predvolené) |
| ON | OFF | OFF | Vnútorná jednotka má 4 rýchlosti ventilátora (bez Auto) |
| OFF | ON | OFF | Vnútorná jednotka má 3 rýchlosti ventilátora a AUTO |
| ON | ON | OFF | Vnútorná jednotka má 3 rýchlosti ventilátora (bez Auto) |
| OFF | ON | ON | Vnútorná jednotka má 2 rýchlosti ventilátora |
| SW1-P3 | Nastavenie |
|---|---|
| ON | Vnútorná jednotka s automatickými lamelami (predvolené) |
| OFF | Vnútorná jednotka bez automatických lamiel |
SW3 — Modbus slave adresa (P1..P6) a baud rate (P7..P8)
Slave adresa je binárne kódovaná cez SW3-P1..P6, kde P1 = LSB (P1=1, P2=2, P3=4, P4=8, P5=16, P6=32). Rozsah: 1..63 (adresa 0 je rezervovaná ako Modbus broadcast). Bežné príklady:
| Adresa | P1 | P2 | P3 | P4 | P5 | P6 |
|---|---|---|---|---|---|---|
| 1 (predvolená) | ON | OFF | OFF | OFF | OFF | OFF |
| 2 | OFF | ON | OFF | OFF | OFF | OFF |
| 3 | ON | ON | OFF | OFF | OFF | OFF |
| 10 | OFF | ON | OFF | ON | OFF | OFF |
| 63 (max) | ON | ON | ON | ON | ON | ON |
Baud rate sa vyberá kombináciou SW3-P7, SW3-P8 a SW4-P3:
| SW3-P7 | SW3-P8 | SW4-P3 | Baud rate |
|---|---|---|---|
| OFF | OFF | OFF | 2400 bps |
| ON | OFF | OFF | 4800 bps |
| OFF | ON | OFF | 9600 bps (predvolené) |
| ON | ON | OFF | 19200 bps |
| OFF | OFF | ON | 38400 bps |
| ON | OFF | ON | 57600 bps |
| OFF | ON | ON | 76800 bps |
| ON | ON | ON | 115200 bps |
Predvolený formát rámca je 8N2 (8 dátových bitov, žiadna parita, 2 stop bity). 8N1 sa tiež autodetekuje — manuálne nastavenie nie je potrebné.
SW4 — teplotná stupnica, baud rate bit a zakončenie EIA-485
| Poloha | Predvolené (OFF) | ON |
|---|---|---|
| SW4-P1 | Teplota v stupňoch ×1 (napr. 22 = 22 °C). | Teplota v decistupňoch ×10 (napr. 220 = 22,0 °C). |
| SW4-P2 | Celzius. | Fahrenheit. Nemožno kombinovať s ×10. |
| SW4-P3 | — | Pozri tabuľku baud rate SW3 vyššie. |
| SW4-P4 | Bez vstavaného zakončenia EIA-485. | Pripojený interný 120 Ω zakončovací rezistor. |
Importovanie šablóny v TapHome
Keďže brána komunikuje cez Modbus RTU, medzi TapHome Core a zbernicou EIA-485 je potrebný mostík Modbus TCP-na-RTU. TapHome sa pripája k mostíku cez lokálnu sieť pomocou Modbus TCP. Pri importe šablóny zadajte:
- IP adresa — IP mostíka v lokálnej sieti (predvolená:
192.168.0.1) - Slave ID — Modbus adresa brány nastavená cez SW3-P1..P6 (predvolená:
1)
Priraďte mostíku TCP-na-RTU statickú IP adresu v nastaveniach DHCP routera, aby sa adresa po napájacom cykle nezmenila. Ak mostík podporuje viacero slave adries na tej istej linke EIA-485, môžete reťazcovo zapojiť až 63 brán ME-AC-MBS-1 na jednu zbernicu — jedna na každú vnútornú jednotku Mitsubishi.
Možnosti zariadení
Šablóna vystavuje 6 zariadení čítaných z holding registrov H:0 až H:11.
ON/OFF
Jednoduchý spínač na zapnutie/vypnutie klimatizácie. Brána a diaľkové ovládače Mitsubishi sa môžu používať súčasne — Modbus príkazy aj vlastný diaľkový ovládač klimatizácie pôsobia na vnútornú jednotku. Číta a zapisuje register H:0 (Bool). Interval pollingu: 2,5 s.
Režim
Volič prevádzkového režimu s 5 režimami zdokumentovanými spoločnosťou Mitsubishi:
| Hodnota | Režim |
|---|---|
| 0 | Auto |
| 1 | Heat |
| 2 | Dry |
| 3 | Fan |
| 4 | Cool |
Šablóna definuje 10 polôh (hodnoty 0–9). Hodnoty 5–9 sú zástupné pozície, ktoré nie sú zdokumentované v používateľskom manuáli a nebudú dosiahnuteľné na skutočných vnútorných jednotkách Mitsubishi. Skutočne dostupné režimy závisia aj od možností klimatizácie — niektoré IDU od Mitsubishi nemusia podporovať všetkých päť režimov. Číta a zapisuje register H:1 (Int16). Interval pollingu: 2,5 s.
Rýchlosť ventilátora
Volič rýchlosti ventilátora. Používateľský manuál Mitsubishi dokumentuje toto kódovanie na linke CN105:
| Hodnota v manuáli | Rýchlosť |
|---|---|
| 0 | Auto |
| 1 | Low |
| 2 | Mid-1 |
| 3 | Mid-2 |
| 4 | High |
Šablóna TapHome preusporadúva popisky rýchlostí ventilátora oproti kódovaniu Mitsubishi registra. Výber šablónovej polohy 2 (s popiskom „Position-5") zapíše do vnútornej jednotky hodnotu registra 2, čo podľa manuálu zodpovedá Mid-1. Výber polohy 3 (s popiskom „Mid-1") zapíše hodnotu 3 → Mid-2. Výber polohy 5 (s popiskom „Mid-2") zapíše hodnotu 5 → nezdokumentovaná. Reálne sú správne označené iba Auto, Low a High; polohy Mid-1 a Mid-2 sú posunuté a popisok „Position-5" je prevzatý zo súrodeneckého registra lamiel. Pri uvádzaní do prevádzky overte skutočné mapovanie rýchlostí ventilátora. Počet použiteľných rýchlostí závisí od SW1-P1..P4 (konfigurovateľné na 2/3/4 rýchlosti s alebo bez Auto); register H:21 (len na čítanie, nie je vystavený v šablóne) udáva aktuálne maximum.
Číta a zapisuje register H:2 (Int16). Interval pollingu: 2,5 s.
Poloha lamely
Ovládanie polohy vertikálnej (U/D) lamely. Používateľský manuál Mitsubishi dokumentuje len 7 platných hodnôt (0–5 plus 10 pre Swing):
| Hodnota v manuáli | Poloha |
|---|---|
| 0 | Auto |
| 1 | Horizontal |
| 2 | Position-2 |
| 3 | Position-3 |
| 4 | Position-4 |
| 5 | Vertical |
| 10 | Swing |
Šablóna TapHome remapuje riedku sadu hodnôt Mitsubishi (0–5 + 10) na súvislý rozsah MultiValueSwitch 0–9, s niekoľkými nezhodami oproti manuálu:
- Poloha 0 „No Swing" zodpovedá hodnote registra 0 — ale manuál Mitsubishi definuje hodnotu 0 ako Auto, nie „No Swing".
- Poloha 1 „Position-1" zodpovedá hodnote registra 1 — ale manuál definuje hodnotu 1 ako Horizontal.
- Poloha 5 „Swing" zapíše hodnotu registra 5 — ale manuál rezervuje hodnotu 5 pre Vertical, pričom Swing je na hodnote 10. Výber „Swing" v TapHome nastaví lamelu do polohy Vertical na skutočnej Mitsubishi jednotke, nie do Swing. Poloha Vertical v šablóne úplne chýba.
- Polohy 6–9 („Position-4 (Vertical)", „Position-6", „Poistion-7" — všimnite si preklep, „Swirl") zapisujú hodnoty 6–9, ktoré sú pre register lamely Mitsubishi úplne nezdokumentované. „Swirl" je prevzatý zo súrodeneckých LG brán a na Mitsubishi nemá ekvivalent.
Pri uvádzaní do prevádzky radšej overte skutočné fyzické polohy lamely, než sa spoliehať na popisky. Dostupné polohy závisia tiež od SW1-P3 (prítomnosť automatických lamiel) a od konkrétneho modelu IDU — pozri maticu kompatibility IDU Intesis.
Číta a zapisuje register H:3 (Int16). Interval pollingu: 2,5 s.
Termostat
Žiadaná teplota (register H:4, čítanie/zápis) a aktuálna referenčná teplota (register H:5, len na čítanie). Platné rozsahy podľa používateľského manuálu Mitsubishi:
- Žiadaná teplota: 16–32 °C (61–90 °F)
- Referenčná teplota: 10–38 °C (50–100 °F)
Oba registre vrátia −32678 pri štarte, kým brána nedostane hodnotu z vnútornej jednotky. Referenčná teplota odráža senzor riadiacej slučky vnútornej jednotky — buď snímač vrátenia vzduchu alebo snímač diaľkového ovládača, podľa konfigurácie IDU.
Šablóna TapHome aplikuje na teplotné registre deliteľ /100, ale používateľský manuál ME-AC-MBS-1 dokumentuje len tri teplotné režimy voliteľné cez SW4-P1 / SW4-P2: ×1 Celzius (predvolené), ×10 decicelzius a Fahrenheit (×1). Pre túto bránu nie je zdokumentovaný žiadny ×100 (centistupňový) režim. Na predvolene konfigurovanej Celziovej jednotke sa preto žiadané teploty môžu zobrazovať 100× príliš malé (napr.
0,22 °Cnamiesto22 °C); na konfigurácii ×10 decicelzius budú 10× príliš malé. Použite Modbus debug nástroj v TapHome na čítanie surových hodnôt registrov a porovnajte ich s očakávanou žiadanou teplotou, potom buď preusporadúvajte DIP prepínače brány alebo upravte deliteľ v skriptoch šablóny.
Interval pollingu: 2,5 s.
Chybový kód
Numerická hodnota len na čítanie z registra H:11. Kľúčové hodnoty:
| Hodnota | Význam |
|---|---|
| 0 | Žiadna aktívna chyba |
| 65535 (−1 so znamienkom) | Chyba komunikácie medzi bránou Intesis a klimatizáciou |
| Iné | Chybový kód Mitsubishi — 4-miestna číselná hodnota, pozri tabuľku nižšie |
Používateľský manuál Mitsubishi dokumentuje 45 numerických chybových kódov pokrývajúcich poruchy kompresora, snímačov, MNET linky, prenosu a diaľkového ovládača. Vybrané reprezentatívne kódy (úplný zoznam v sekcii 7 používateľského manuálu):
| Rozsah | Príklady kategórií |
|---|---|
| 1102–1108 | Vysoká teplota výtlaku; aktivovaný interný termostatický detektor (49C) |
| 1110–1300 | Porucha vonkajšej jednotky; nízky tlak |
| 1302–1520 | Vysoký tlak (63H); ochrana proti zamrznutiu / prehriatiu; anomália prehriatia |
| 2500–2503 | Chybná prevádzka odvodňovacieho čerpadla; anomália odvodňovacieho snímača (DS) |
| 4030–4124 | Chyby sériového prenosu; nadprúd kompresora (úvodný / preťaženie); chyby detekcie / antifázy |
| 4210–4230 | Vypnutie kvôli nadprúdu kompresora; anomália napätia; anomália teploty radiátorového panelu (TH8) |
| 5101–5300 | Anomálie sond vnútornej / vonkajšej jednotky (TH1, TH2, TH3, TH5–TH8); chyba teploty výtlaku; chyba prúdovej sondy |
| 6600–6608 | Duplicitná MNET adresa; hardvérové / zbernicové / prenosové chyby MNET |
| 6831–6846 | Chyby prenosu diaľkových príkazov a vnútorná↔vonkajšia jednotka; chyby prepojovacích káblov; deaktivovaný úvodný timer |
| 65535 | Porucha komunikácie brána↔klimatizácia (so znamienkom −1) |
Rovnaký numerický chybový kód sa zobrazí aj na displeji drôtového diaľkového ovládača Mitsubishi — užitočné pre kontrolu porúch zo strany TapHome bez fyzického prístupu k ovládaču. Kódy v rozsahu 5xxx typicky indikujú problémy snímačov / sond, 4xxx poruchy kompresora alebo elektriny, 6xxx poruchy prenosu / adresovania. Spoločenský register H:10 (Alarm Status, len na čítanie, nie je vystavený v šablóne) je 0/1 boolean — užitočné pre spúšťanie automatizačných pravidiel bez parsovania celej tabuľky chybových kódov.
Interval pollingu: 15 s (oproti 2,5 s pre riadiace registre).
Riešenie problémov
Žiadna Modbus komunikácia
- Overte, že vnútorná jednotka Mitsubishi je zapnutá — brána je napájaná zo zbernice CN105 (12 VDC) a vôbec neodpovie, kým sieťové napájanie vnútornej jednotky nie je pripojené.
- Skontrolujte stav LED na doske:
- 5 s pulz ON pri zapnutí — reset / nábeh zariadenia.
- 200 ms ON / 2 s OFF blikanie — zariadenie správne nakonfigurované a funguje.
- OFF nepretržite — nie je nakonfigurovaná žiadna Modbus slave adresa (overte SW3-P1..P6).
- 200 ms ON / 200 ms OFF blikanie — chyba komunikácie medzi bránou a klimatizáciou.
- Potvrďte, že slave adresa v TapHome zodpovedá binárnemu nastaveniu SW3-P1..P6 na bráne (každý pin = jeden bit, P1 = LSB).
- Zaistite, aby mostík TCP-na-RTU bol v rovnakej sieti ako TapHome Core a aby sériové nastavenia mostíka zodpovedali baud rate SW3 + SW4-P3 (predvolené 9600 bps, 8N2 — 8N1 sa autodetekuje).
- Overte polaritu EIA-485 — A / B musí byť konzistentné vo všetkých zariadeniach na zbernici.
- Skontrolujte, že 120 Ω zakončenie je aktivované na oboch koncoch zbernice EIA-485 (jeden koniec je typicky mostík, druhý je brána cez SW4-P4 = ON).
Nepretržitý chybový kód 65535
To znamená, že brána nemôže komunikovať s vnútornou jednotkou Mitsubishi cez linku CN105. Skontrolujte:
- Dodaný 1,5 m kábel je pevne zasunutý v porte AC-unit brány aj v zásuvke CN105 vnútornej jednotky.
- Kábel nebol predĺžený, skrátený ani upravovaný.
- Vnútorná jednotka Mitsubishi je napájaná (zo siete).
- Stavová LED na doske bliká 200 ms / 200 ms — potvrdzuje chybu komunikácie na strane CN105.
- Model vnútornej jednotky je v zozname kompatibility Intesis.
Teplotné hodnoty sú nesprávne
Šablóna používa deliteľ /100 na registroch H:4 a H:5. Predvolené nastavenie DIP Mitsubishi (SW4-P1 = OFF, SW4-P2 = OFF) posiela teplotu v celočíselných stupňoch Celzia (×1) — s deličom /100 na strane TapHome sa žiadaná teplota 22 °C zobrazí ako 0,22 °C. Použite Modbus debug nástroj v TapHome na čítanie surových hodnôt registrov a porovnajte ich s očakávanou žiadanou teplotou, potom buď preusporadúvajte DIP prepínače brány alebo upravte deliteľ v skriptoch šablóny.
Žiadaná teplota sa líši od displeja diaľkového ovládača Mitsubishi
Ak bol mechanizmus Virtual Temperature aktivovaný zápisom externej referenčnej teploty do registra H:22 (čítanie/zápis, nie je vystavený v šablóne), vnútorná jednotka aplikuje upravený interný setpoint podľa vzorca S_AC = S_u − (T_u − T_AC). Kým je Virtual Temperature aktívny:
- Diaľkové ovládače Mitsubishi nemôžu meniť žiadanú teplotu — žiadaná teplota vnútornej jednotky je výlučne riadená zo strany Modbus.
- Diaľkový ovládač môže zobraziť iné číslo, ako je používateľom požadovaná žiadaná teplota (register H:4).
- Register H:23 (spätné čítanie skutočnej žiadanej teploty, len na čítanie, nie je vystavený v šablóne) zobrazuje hodnotu skutočne aplikovanú vo vnútornej jednotke.
Na deaktiváciu mechanizmu Virtual Temperature zo strany Modbus zapíšte do registra H:22 hodnotu −32768 (0x8000) — to vymaže externú referenciu a vráti riadenie žiadanej teploty Modbus aj diaľkovým ovládačom Mitsubishi (opäť pracujú súčasne).
Popisky rýchlosti ventilátora a polohy lamely sú nesprávne
Mapovanie popiskov na hodnoty v MultiValueSwitch šablóny TapHome úplne nezodpovedá kódovaniu Mitsubishi registrov (pozri varovania pod „Rýchlosť ventilátora" a „Poloha lamely" vyššie). Kým sa šablóna neopraví, vyberte polohu, ktorá vyvolá požadované fyzické správanie, namiesto spoliehania sa na popisok — a po uvedení do prevádzky zdokumentujte funkčné mapovanie v poznámkach projektu.
Zmena DIP prepínača nemá efekt
Každá zmena DIP prepínača vyžaduje napájací cyklus brány, aby sa prejavila. Napájací cyklus znamená odpojenie vnútornej jednotky klimatizácie od siete (čo odstráni 12 VDC napájanie na linke CN105) a opätovné pripojenie po niekoľkých sekundách. Úprava DIP prepínačov za behu brány aktívnu konfiguráciu nezmení.
