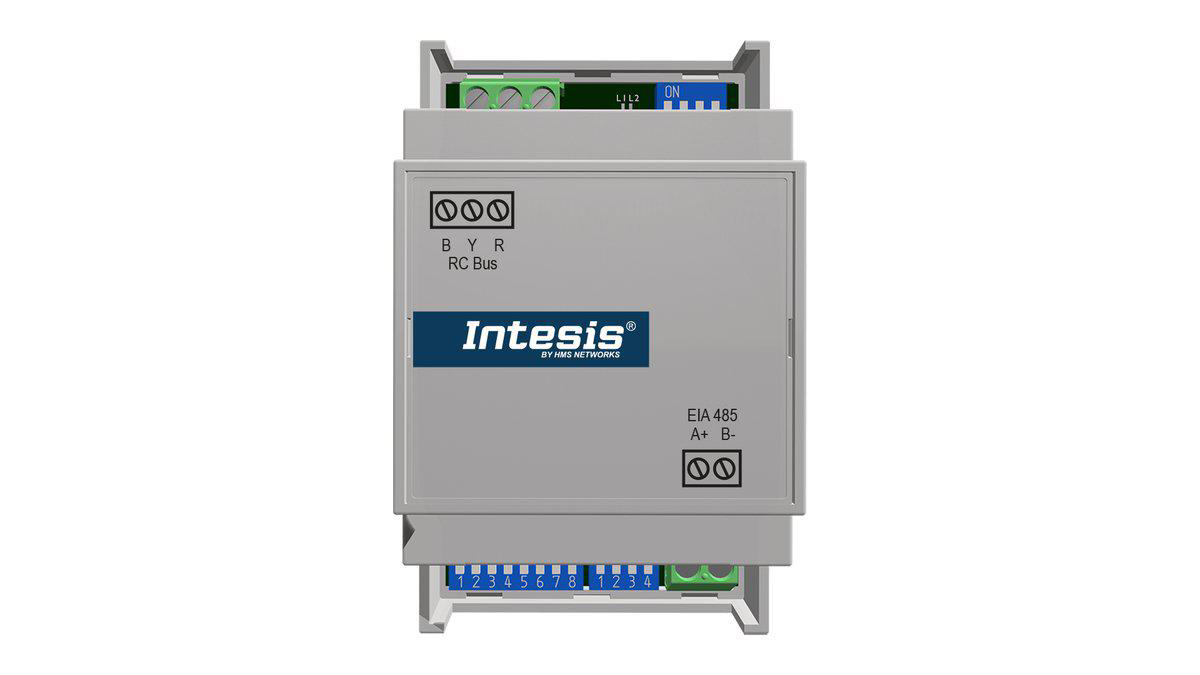

IntesisBOX LG-RC-MBS-1 (objednávací kód INMBSLGE001R000, staršie označenie LG-RC-MBS-1) je Modbus brána od spoločnosti Intesis (HMS Networks), ktorá prepája klimatizácie LG — vnútorné jednotky VRF / Multi V a mnohé komerčné / RAC vnútorné jednotky využívajúce ovládací protokol LG — so sieťami Modbus RTU (EIA-485). Brána sa pripája na 3-vodičovú zbernicu LG BYR — tú istú zbernicu, ktorú používa drôtový diaľkový ovládač LG — a podporuje jednu vnútornú jednotku na bránu.
TapHome sa pripája k bráne cez Modbus TCP prostredníctvom mostíka TCP-na-RTU — samotná brána je natívny Modbus RTU slave. Šablóna poskytuje ovládanie ON/OFF, výber prevádzkového režimu, nastavenie rýchlosti ventilátora, ovládanie polohy vertikálnej lamely, termostat so žiadanou a aktuálnou teplotou a monitorovanie chybových kódov. Kompatibilitu pre konkrétne vnútorné jednotky LG možno overiť pomocou nástroja kompatibility Intesis HVAC.
Hardvérové pripojenie
Brána má dva odnímateľné skrutkovacie svorkovnice:
- Zbernica BYR (3 póly — svorky B, Y, R) — pripája sa na zbernicu LG BYR vnútornej jednotky v zásuvke „TO REMOTE CONTROL UNIT", paralelne s prípadným drôtovým diaľkovým ovládačom LG.
- Zbernica EIA-485 (2 póly — svorky A+, B−) — pripája sa na zbernicu Modbus RTU, kde mostík TCP-na-RTU TapHome vystupuje ako Modbus master.
Brána je napájaná priamo z vnútornej klimatizačnej jednotky cez zbernicu LG BYR (12 VDC, 0,72 W) — externý napájací zdroj nie je potrebný. Vnútorná klimatizačná jednotka preto musí byť pripojená k sieti, aby brána komunikovala.

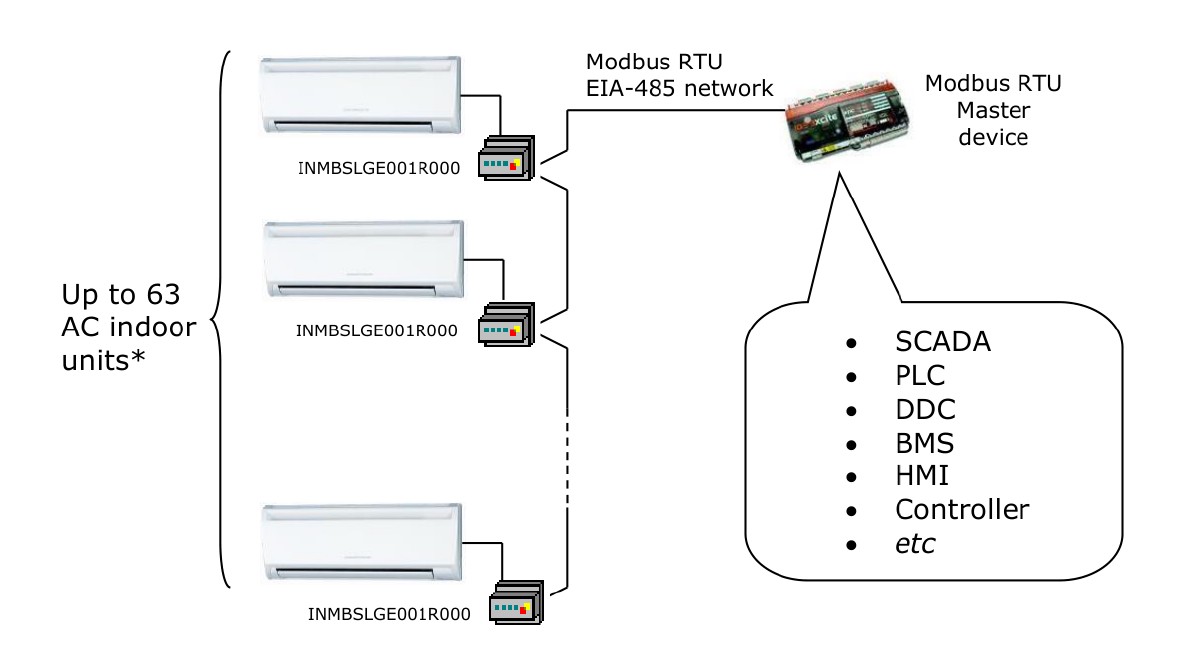

Topológia systému
Až 63 brán LG-RC-MBS-1 môže zdieľať tú istú zbernicu Modbus RTU EIA-485, každá adresovaná cez SW3-P1..P6. Každá brána sa pripája na jednu vnútornú klimatizačnú jednotku LG na vlastnej zbernici BYR (toto je single-IDU variant „RC" — pre multi-IDU inštalácie LG na vonkajšej zbernici PI485 je potrebný iný model brány). TapHome (vystupujúci ako Modbus master cez mostík TCP-na-RTU) vidí každú bránu ako samostatný Modbus slave.

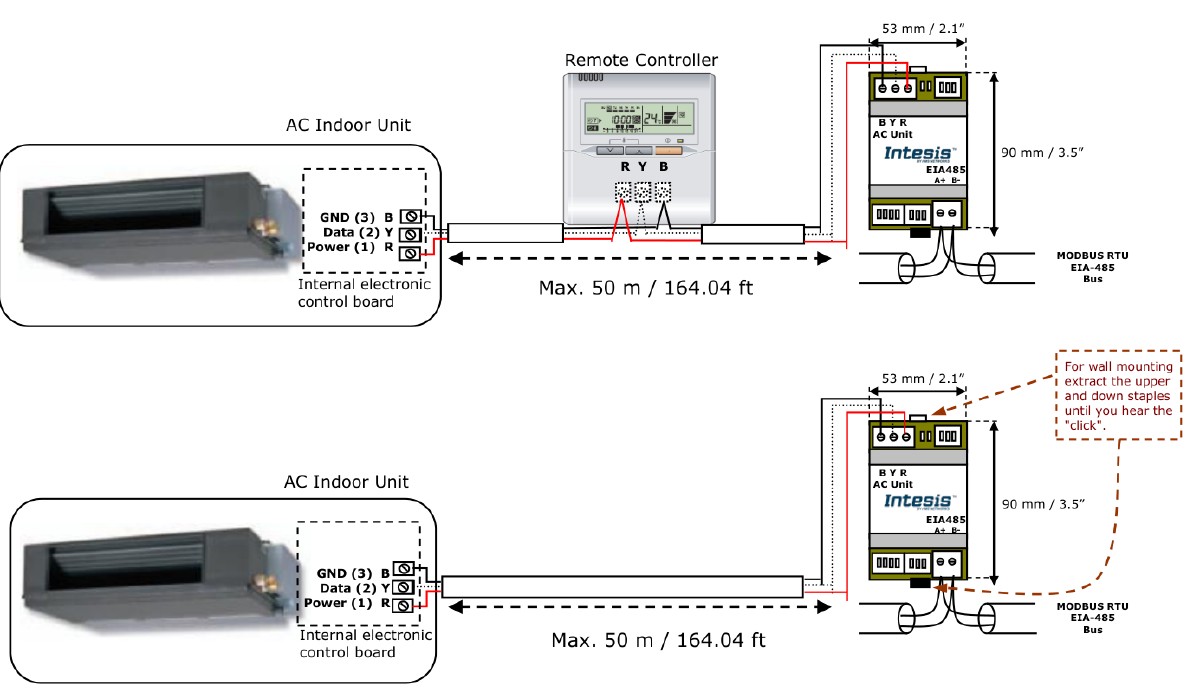

Zapojenie zbernice BYR
Zbernica BYR je 3-vodičová zbernica bez polarity — svorky možno pripojiť bez ohľadu na poradie vodičov, ale priradenie farby vodiča ↔ pin v zásuvke „TO REMOTE CONTROL UNIT" vnútornej jednotky je:
| Svorka | Farba vodiča | Funkcia |
|---|---|---|
| R | červená | napájanie (+12 VDC) |
| Y | žltá | dáta |
| B | čierna | GND |
Sú podporované dva inštalačné scenáre:
- K dispozícii je drôtový diaľkový ovládač — bránu pripojte ako Slave (SW1-P1 = OFF) paralelne s drôtovým diaľkovým ovládačom LG, ktorý vystupuje ako Master. Obaja zdieľajú zbernicu BYR.
- Drôtový diaľkový ovládač nie je k dispozícii — bránu pripojte ako Master (SW1-P1 = ON) priamo na zbernicu BYR. Ak sa ovládač pridá neskôr, musí byť nakonfigurovaný ako Slave.
Maximálna dĺžka zbernice BYR je 50 m / 164 ft. Použiť možno kábel dodávaný spoločnosťou LG alebo akýkoľvek netienený 3-vodičový kábel (zachovajte poradie vodičov, aby sa zachovalo priradenie farby ↔ pin). Akceptované sú plné aj viacdrôtové vodiče, 0,5–2,5 mm² pre jednožilové, 0,5–1,5 mm² pre dvojžilové; trojžilové dutinky nie sú povolené.
Pred otvorením vnútornej jednotky odpojte klimatizáciu od siete. Jednotky LG typu A neumožňujú spoločnú inštaláciu diaľkového ovládača a brány — paralelnú inštaláciu podporujú iba jednotky typu B. Typ stroja sa nastavuje na bráne cez SW1-P2 a musí zodpovedať skutočnému modelu LG. Kábel BYR držte ďalej od silových a uzemňovacích vodičov — nezväzujte ich do jedného zväzku.
Zapojenie a terminácia EIA-485
Polarita zbernice EIA-485 sa musí dodržať: A+ na A+, B− na B− naprieč všetkými zariadeniami na zbernici. Maximálna dĺžka zbernice EIA-485 je 1 200 m / 3 937 ft. Slučkové ani hviezdicové topológie nie sú povolené — zbernica musí byť zapojená ako reťazec (daisy chain).
Na každom konci zbernice EIA-485 je potrebný terminačný odpor 120 Ω. Brána má vstavaný odpor 120 Ω, ktorý sa aktivuje cez DIP prepínač SW4-P4. Aktivujte ho len ak brána sedí na jednom z koncov zbernice. Vyžaduje sa fail-safe biasing mechanizmus, ktorý musí poskytovať Modbus master (typicky zabudovaný v mostíku TCP-na-RTU).
Konfigurácia
LG-RC-MBS-1 sa konfiguruje cez vstavané DIP prepínače a cez Modbus registre. Predvolené nastavenia (slave adresa 1, 9600 bps, všetky ostatné DIP prepínače OFF) fungujú bez zásahu pri typickej inštalácii typu B, takže obvykle stačí skontrolovať len slave adresu, typ stroja (SW1-P2) a termináciu EIA-485. Každá zmena DIP prepínača vyžaduje vypnutie a zapnutie napájania brány — to znamená odpojiť vnútornú klimatizačnú jednotku od siete, aby zbernica BYR stratila napájanie 12 VDC, a po niekoľkých sekundách ju znovu zapnúť.
Rozloženie DIP prepínačov
Brána má tri banky DIP prepínačov: SW1 (4 pozície, funkcie vnútornej klimatizačnej jednotky), SW3 (8 pozícií, Modbus slave adresa + baud rate) a SW4 (4 pozície, formát teploty + terminácia EIA-485).
Aktivácia Modbus komunikácie
LG-RC-MBS-1 prichádza s aktivovanou Modbus RTU komunikáciou v predvolenom nastavení — neexistuje žiadne menu ani webové rozhranie na jej aktiváciu. Nastavenie Modbusu spočíva vo výbere správnej slave adresy, baud rate a formátu rámca cez DIP prepínače.
SW1 — funkcie vnútornej klimatizačnej jednotky
| Pozícia | Predvolené (OFF) | ON |
|---|---|---|
| SW1-P1 | Slave — brána je Slave na zbernici BYR (musí byť prítomný drôtový diaľkový ovládač LG nakonfigurovaný ako Master). | Master — brána je Master na zbernici BYR (žiadny drôtový ovládač LG nie je prítomný, alebo ak je, musí byť Slave). |
| SW1-P2 | Error Type B — stroj musí byť typu B. | Error Type A — stroj musí byť typu A. |
| SW1-P3 | Minimálna teplota okolia sa neuplatňuje. | Minimálna teplota okolia sa uplatňuje. |
| SW1-P4 | Nechajte v tejto polohe (predvolené). | Rezervované — neprepínajte na ON. |
SW1-P2 vyberá Error Type (typ stroja) LG — A alebo B — a musí zodpovedať skutočnému modelu vnútornej jednotky LG. Použite nástroj kompatibility Intesis na vyhľadanie typu pre konkrétny model LG. Jednotky LG typu A nemôžu súčasne hosťovať diaľkový ovládač LG aj bránu na tej istej zbernici BYR; jednotky typu B áno. SW1-P3 je bezpečnostný limiter, ktorý zabraňuje klimatizácii bežať pod minimálnou teplotou okolia definovanou výrobcom — nechajte OFF, pokiaľ to aplikácia výslovne nevyžaduje.
SW3 — Modbus slave adresa (P1..P6) a baud rate (P7..P8)

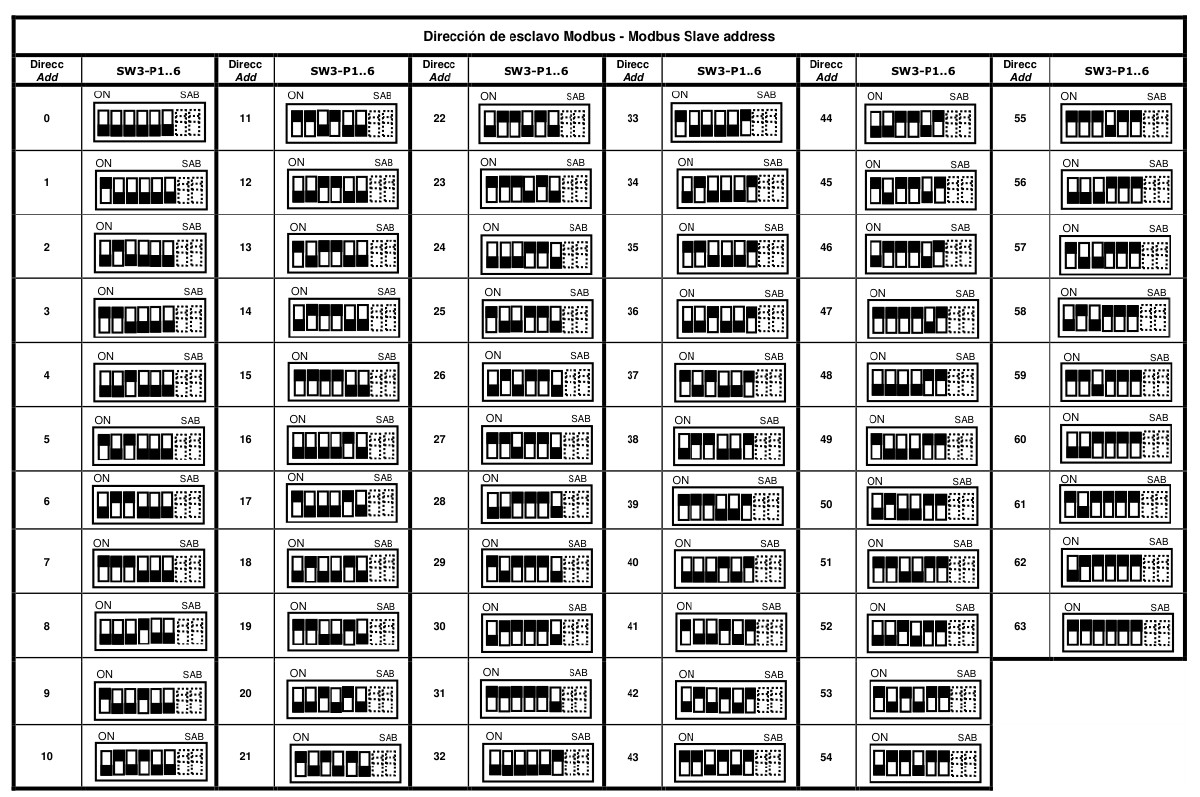

Slave adresa je binárne kódovaná naprieč SW3-P1..P6 s P1 = LSB (P1=1, P2=2, P3=4, P4=8, P5=16, P6=32). Rozsah: 1..63. Bežné príklady:
| Adresa | P1 | P2 | P3 | P4 | P5 | P6 |
|---|---|---|---|---|---|---|
| 1 (predvolená) | ON | OFF | OFF | OFF | OFF | OFF |
| 2 | OFF | ON | OFF | OFF | OFF | OFF |
| 3 | ON | ON | OFF | OFF | OFF | OFF |
| 10 | OFF | ON | OFF | ON | OFF | OFF |
| 63 (max) | ON | ON | ON | ON | ON | ON |
Baud rate je vybraný kombináciou SW3-P7, SW3-P8 a SW4-P3:
| SW3-P7 | SW3-P8 | SW4-P3 | Baud rate |
|---|---|---|---|
| OFF | OFF | OFF | 2400 bps |
| ON | OFF | OFF | 4800 bps |
| OFF | ON | OFF | 9600 bps (predvolené) |
| ON | ON | OFF | 19200 bps |
| OFF | OFF | ON | 38400 bps |
| ON | OFF | ON | 57600 bps |
| OFF | ON | ON | 76800 bps |
| ON | ON | ON | 115200 bps |
Predvolený formát rámca je 8N2 (8 dátových bitov, žiadna parita, 2 stop bity). 8N1 sa tiež automaticky deteguje — žiadne manuálne nastavenie nie je potrebné.
SW4 — formát teploty a terminácia EIA-485
| Pozícia | Predvolené (OFF) | ON |
|---|---|---|
| SW4-P1 | Teplota v stupňoch ×1 (napr. 22 = 22 °C). | Teplota v decistupňoch ×10 (napr. 220 = 22,0 °C). |
| SW4-P2 | Celzius. | Fahrenheit. Nemožno kombinovať s ×10. |
| SW4-P3 | — | Pozrite vyššie uvedenú tabuľku baud rate SW3. |
| SW4-P4 | Žiadna vstavaná terminácia EIA-485. | Pripojený vstavaný terminátor 120 Ω. |
Používateľský manuál uvádza predvolené nastavenie SW4-P1 ako „x1 (Celzius)" v tabuľke DIP prepínačov, ale na inom mieste odkazuje na „x10 (decicelzius, predvolené)" ako základnú reprezentáciu teploty na bráne. TapHome XML šablóna aplikuje deliteľ
/100(surová hodnota ×100) na registre termostatu — pri uvádzaní do prevádzky overte skutočné nastavenie SW4-P1 a pozorované hodnoty a v prípade potreby upravte deliteľ v skriptoch šablóny, ak sú žiadané hodnoty hlásené 10× alebo 100× menšie.
Import šablóny v TapHome
Keďže brána komunikuje cez Modbus RTU, medzi TapHome Core a zbernicou EIA-485 je potrebný Modbus TCP-na-RTU mostík. TapHome sa pripája k mostíku cez lokálnu sieť pomocou Modbus TCP. Pri importe šablóny zadajte:
- IP Address — IP mostíka v lokálnej sieti (predvolená:
192.168.0.1) - Slave ID — Modbus adresa brány nastavená cez SW3-P1..P6 (predvolená:
1)
Mostíku TCP-na-RTU priraďte v nastaveniach DHCP routera statickú IP adresu, aby sa adresa nemenila po vypnutí a zapnutí napájania. Ak mostík podporuje viacero slave adries na tej istej linke EIA-485, na jednu zbernicu môžete zreťaziť až 63 brán LG-RC-MBS-1 — jednu na každú vnútornú jednotku LG.
Možnosti zariadenia
Šablóna vystavuje 6 zariadení dotazovaných z holding registrov H:0 až H:11. Implementované Modbus funkcie: 3 (Read Holding Registers), 4 (Read Input Registers), 6 (Write Single Register), 16 (Write Multiple Registers — obmedzené na 1 register na požiadavku).
ON/OFF
Jednoduchý spínač na zapnutie alebo vypnutie klimatizácie. Číta a zapisuje register H:0 (Bool). Interval dotazovania: 2,5 s.
Režim
Volič prevádzkového režimu s 5 režimami dokumentovanými spoločnosťou Intesis:
| Hodnota | Režim |
|---|---|
| 0 | Auto |
| 1 | Kúrenie |
| 2 | Sušenie |
| 3 | Ventilátor |
| 4 | Chladenie |
Šablóna definuje 10 pozícií (hodnoty 0–9). Hodnoty 5–9 sú rezervné sloty, ktoré nie sú dokumentované v používateľskom manuáli a na reálnych vnútorných jednotkách LG nebudú dostupné. Číta a zapisuje register H:1 (Int16). Interval dotazovania: 2,5 s.
Rýchlosť ventilátora
Volič rýchlosti ventilátora. Manuál LG dokumentuje nasledovné kódovanie pre zbernicu BYR:
| Hodnota v manuáli | Rýchlosť |
|---|---|
| 0 | Auto |
| 1 | Pozícia 1 |
| 2 | Pozícia 2 |
| 3 | Pozícia 3 |
| 4 | Pozícia 4 |
| 5 | Pozícia 5 |
| 6 | Pozícia 6 |
| 7 | Pozícia 7 |
TapHome šablóna mení poradie štítkov rýchlosti ventilátora oproti LG register encoding. Výber slotu šablóny 2 (označený „Pozícia 5") zapíše hodnotu registra 2 do vnútornej jednotky, čo podľa manuálu zodpovedá Pozícii 2 — a podobne pre sloty 3–5. Štítky pre Auto, Pozíciu 1, Pozíciu 6 a Pozíciu 7 sa zhodujú s manuálom; ostatné sú nesprávne označené. Prirodzené poradie Pozícia 1 < 2 < 3 < … je preto v UI narušené. Register H:21 (len na čítanie, nie je vystavený v šablóne) hlási maximálny počet rýchlostí ventilátora, ktoré pripojená jednotka skutočne podporuje — užitočný údaj o tom, koľko slotov je fyzicky dostupných na danom modeli LG. Pri uvádzaní do prevádzky overte skutočné mapovanie rýchlosti ventilátora.
Číta a zapisuje register H:2 (Int16). Interval dotazovania: 2,5 s.
Pozícia lamely
Ovládanie polohy vertikálnej (U/D) lamely. Používateľský manuál dokumentuje nasledovné kódovanie:
| Hodnota v manuáli | Pozícia |
|---|---|
| 0 | Bez kývania |
| 1 | Pozícia 1 |
| 2 | Pozícia 2 |
| 3 | Pozícia 3 |
| 4 | Pozícia 4 |
| 10 | Kývanie |
| 11 | Swirl |
TapHome šablóna premapuje Kývanie na hodnotu registra 5 a Swirl na hodnotu registra 9, aby udržala súvislý rozsah multi-value prepínača. Používateľský manuál LG rezervuje hodnotu registra 10 pre Kývanie a hodnotu 11 pre Swirl — výber Kývania v šablóne (slot 5) v skutočnosti zapíše hodnotu registra 5 do vnútornej jednotky, čo je pre register vertikálnej lamely H:3 nedokumentované. Pri uvádzaní do prevádzky overte, či vnútorná jednotka tieto hodnoty potichu akceptuje, alebo či sa Kývanie / Swirl musia explicitne mapovať na 10 / 11. Šablóna tiež vystavuje ďalšie sloty (Pozícia 4 (Vertikálna), Pozícia 6, Pozícia 7), ktoré nie sú v manuáli pre vertikálnu lamelu dokumentované.
Číta a zapisuje register H:3 (Int16). Interval dotazovania: 2,5 s.
Termostat
Žiadaná teplota (register H:4, čítanie/zápis) a aktuálna referenčná teplota (register H:5, len čítanie). Rozsah žiadanej teploty na jednotkách LG je 16–30 °C (61–86 °F). Referenčná teplota odráža senzor vlastnej regulačnej slučky vnútornej jednotky (termistor v spätnom potrubí, alebo, ak je to tak nakonfigurované pri inštalácii, termistor v drôtovom diaľkovom ovládači); vracia −32768 (0x8000), ak ešte zo zbernice BYR nebola prijatá žiadna hodnota.
TapHome šablóna aplikuje deliteľ /100 na registre teploty, ale používateľský manuál LG-RC-MBS-1 dokumentuje len tri režimy teploty voliteľné cez SW4-P1 / SW4-P2: ×1 Celzius, ×10 decicelzius (podľa dokumentácie predvolené) alebo Fahrenheit. Pre túto bránu nie je dokumentovaný žiadny ×100 (centi-stupňový) režim. TapHome integrácia predpokladá, že brána je nakonfigurovaná podľa svojho predvoleného nastavenia — hodnoty možno doladiť v skriptoch šablóny, ak sa škálovanie vo vašej inštalácii líši. Ak pozorujete žiadané hodnoty hlásené ako ~0,22 °C namiesto 22 °C, surové hodnoty registrov overte pomocou diagnostického nástroja TapHome Modbus a podľa toho upravte buď DIP prepínače brány, alebo škálovanie v šablóne.
Interval dotazovania: 2,5 s.
Chybový kód
Číselná hodnota len na čítanie z registra H:11. Kľúčové hodnoty:
| Hodnota | Význam |
|---|---|
| 0 | Žiadna chyba |
| 65535 | Chyba komunikácie medzi bránou Intesis (alebo diaľkovým ovládačom) a klimatizačnou jednotkou |
| Iné | Chybový kód LG — pozrite kategórie nižšie |
Kompletná tabuľka chybových kódov je publikovaná v používateľskom manuáli (sekcia 7) a Modbus chybový kód sa zhoduje s hodnotou zobrazenou na drôtovom diaľkovom ovládači LG. Vybrané kategórie:
| Rozsah | Príklady kategórií |
|---|---|
| 1–12 | Poruchy senzorov / motora / EEPROM vnútornej jednotky (vzduch v miestnosti, vstupné/výstupné potrubie, kondenzačné čerpadlo, BLDC motor, senzor stredu HEX, terminálový blok ohrievača) |
| 17–22 | Poruchy komunikácie a vstupného AC prúdu vnútornej jednotky (senzor odchádzajúceho/vracajúceho sa vzduchu, komunikácia sub-PCB ↔ main-PCB, IPM, AC nadprúd) |
| 23–35 | Napätie DC link, vysokotlakový/nízkotlakový spínač, štart kompresora, PSC/PFC, výstupná teplota, anomálie tlakového pomeru |
| 39–62 | Poruchy senzorov meniča / vonkajšej PCB, chýbajúca alebo opačná fáza, kombinačný pomer, EEPROM, vonkajšie potrubie / teplota IPM |
| 67–88 | Poruchy motora ventilátora / DC link / hall senzora / EEPROM PCB |
| 104–116 | Komunikácia sub-jednotky, PCB ventilátora, poruchy senzora kvapalinového potrubia / sub-cooling |
| 145–238 | Poruchy senzorov externej / hydrokit PCB, 4-cestný ventil, HEX, prúd kompresora s konštantnou rýchlosťou, modemová komunikácia, poruchy jednotky Heat Recovery (HR) |
Modbus chybový kód sa zhoduje s hodnotou zobrazenou na displeji drôtového diaľkového ovládača LG — užitočné pre krížovú kontrolu porúch zo strany TapHome bez fyzického prístupu k ovládaču. Ak je vrátená hodnota
65535, brána stratila komunikáciu s vnútornou jednotkou LG na zbernici BYR — pozrite sekciu Riešenie problémov nižšie.
Interval dotazovania: 15 s (v porovnaní s 2,5 s pre ovládacie registre).
Riešenie problémov
Žiadna Modbus komunikácia
- Overte, že vnútorná klimatizačná jednotka je zapnutá — brána vyžaduje 12 VDC dodávané cez zbernicu LG BYR.
- Skontrolujte LED indikátory: L1 + L2 spoločne pulzujú (5 s ON) pri spustení; L1 blikajúce (100 ms ON / 1900 ms OFF) indikuje normálnu prevádzku; L1 blikajúce (500 ms ON / 500 ms OFF) indikuje chybu komunikácie s klimatizačnou jednotkou; L2 pulzujúce (3 s ON) indikuje podpätie; striedavé blikanie L1/L2 (500 ms / 500 ms) indikuje zlyhanie kontrolného súčtu flash pamäte.
- Potvrďte, že slave adresa v TapHome zodpovedá binárnemu nastaveniu SW3-P1..P6 na bráne.
- Zabezpečte, aby mostík TCP-na-RTU bol v rovnakej sieti ako TapHome Core a aby sériové nastavenia mostíka zodpovedali baud rate SW3 (predvolené 9600 bps, 8N2 — 8N1 sa automaticky deteguje).
- Overte polaritu EIA-485 — A+ / B− musí byť konzistentné naprieč všetkými zariadeniami na zbernici.
- Skontrolujte, že terminácia 120 Ω je aktivovaná na oboch koncoch zbernice EIA-485 (jeden koniec je obvykle mostík, druhý je brána cez SW4-P4 = ON).
Chybový kód 65535 nepretržite
Indikuje, že brána nedokáže komunikovať s vnútornou klimatizačnou jednotkou LG cez zbernicu BYR. Skontrolujte:
- Vodiče B / Y / R sú pripojené na všetkých troch svorkách na oboch koncoch — zbernica je bez polarity, ale všetky tri vodiče musia byť pripojené (R = napájanie, Y = dáta, B = GND).
- Vnútorná klimatizačná jednotka je napájaná (zo siete).
- Ak je prítomný aj drôtový diaľkový ovládač LG, potvrďte, že len jedno zariadenie (brána alebo ovládač) je nakonfigurované ako Master — overte SW1-P1 oproti topológii.
- Dĺžka zbernice BYR neprekračuje 50 m.
- Pre vnútorné jednotky LG typu A nemôžu drôtový diaľkový ovládač a brána koexistovať — potvrďte, že SW1-P2 zodpovedá skutočnému typu stroja a že na rovnakej zbernici nie je pripojený žiadny diaľkový ovládač na jednotkách typu A.
Konflikt Master/Slave na zbernici BYR
Ak sú drôtový diaľkový ovládač LG aj brána nakonfigurované ako Master, zbernica BYR bude kolidovať a jedno alebo obe zariadenia prestanú reagovať. Nastavte SW1-P1 na OFF (brána ako Slave) vždy, keď je na rovnakej zbernici prítomný drôtový ovládač LG, a na ON (brána ako Master) len ak nie je pripojený žiadny drôtový ovládač LG. Stav Master/Slave je tiež vystavený (čítanie/zápis) na registri H:98 — tento register TapHome šablóna nepoužíva, ale možno ho dotázať Modbus diagnostickým nástrojom na potvrdenie aktuálnej úlohy brány za behu.
Hodnoty teploty sú nesprávne
Šablóna používa deliteľ /100 na registroch H:4 a H:5. LG-RC-MBS-1 podporuje tri reprezentácie teploty na strane BYR — ×1 Celzius (SW4-P1 OFF, SW4-P2 OFF), ×10 decicelzius (SW4-P1 ON, SW4-P2 OFF) a Fahrenheit (SW4-P2 ON). Pri škálovaní /100 na strane TapHome sa žiadaná teplota 22 °C bude hlásiť ako 0,22 °C v režime ×1, alebo ako 2,2 °C v režime ×10. Použite Modbus debug nástroj v TapHome na čítanie surových hodnôt registrov a porovnajte ich s očakávanou žiadanou teplotou, potom buď prekonfigurujte DIP prepínače brány, alebo upravte deliteľ v skriptoch šablóny.
Žiadaná teplota sa líši od displeja diaľkového ovládača LG
Keď sa používa mechanizmus Virtual Temperature (externá referenčná teplota okolia zapísaná do registra H:22, brána vystupuje ako Slave), vnútorná jednotka aplikuje upravený interný setpoint podľa vzorca S_AC = S_u − (T_u − T_AC). Diaľkový ovládač LG potom môže zobrazovať iné číslo ako používateľom žiadanú teplotu (register H:4). Toto je očakávané správanie — register H:23 (skutočná žiadaná teplota, nie je vystavený v šablóne) hlási hodnotu skutočne aplikovanú do vnútornej jednotky. Aby vnútorná jednotka používala termistor drôtového diaľkového ovládača ako referenciu regulačnej slučky, klimatizáciu musí pri uvádzaní do prevádzky nakonfigurovať autorizovaný inštalatér LG (možnosť „thermostat sensor in the Remote Controller" musí byť aktivovaná) — toto nie je zmeniteľné zo strany Modbusu.
Zmena DIP prepínača sa neprejaví
Každá zmena DIP prepínača si vyžaduje vypnutie a zapnutie napájania brány. Vypnutie a zapnutie znamená odpojenie vnútornej klimatizačnej jednotky od siete (čo odoberie 12 VDC napájanie na zbernici BYR) a opätovné pripojenie po niekoľkých sekundách. Úprava DIP prepínačov počas zapnutej brány aktívnu konfiguráciu nezmení.
