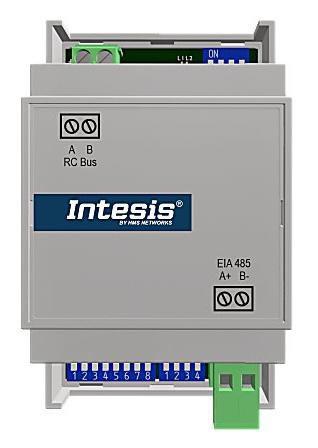

IntesisBOX HS-RC-MBS-1 (objednávací kód INMBSHIS001R000, staršie označenie HS-RC-MBS-1) je Modbus brána od Intesis (HMS Networks), ktorá prepája systémy Hisense VRF a komerčné RAC klimatizácie so sieťami Modbus RTU (EIA-485). Brána sa pripája k 2-vodičovej zbernici Hisense AB — tá istá zbernica, ktorú používa drôtový diaľkový ovládač Hisense — a podporuje až 16 vnútorných jednotiek Hisense na jednu bránu, ovládaných ako jeden logický celok (nie individuálne).
TapHome sa pripája k bráne cez Modbus TCP prostredníctvom mosta TCP-na-RTU — samotná brána je natívny slave Modbus RTU. Šablóna poskytuje ovládanie ON/OFF, výber prevádzkového režimu, nastavenie rýchlosti ventilátora, ovládanie polohy lamiel, termostat s nastavenou a aktuálnou teplotou a monitorovanie chybových kódov.
Hardvérové pripojenie
Brána má dva zásuvné skrutkovacie svorkové bloky (po 2 svorky):
- Zbernica AB (svorky A / B) — pripája sa k 2-vodičovej zbernici Hisense AB na elektronickej riadiacej doske vnútornej jednotky, paralelne s prípadným drôtovým diaľkovým ovládačom Hisense.
- Zbernica EIA-485 (svorky A+ / B-) — pripája sa k zbernici Modbus RTU, kde sa nachádza most TCP-na-RTU TapHome ako Modbus master.
Brána je napájaná priamo z vnútornej AC jednotky cez zbernicu Hisense AB (14 V DC, ~1,54 W) — externý napájací zdroj nie je potrebný. Vnútorná AC jednotka preto musí byť pripojená do siete, aby brána komunikovala.

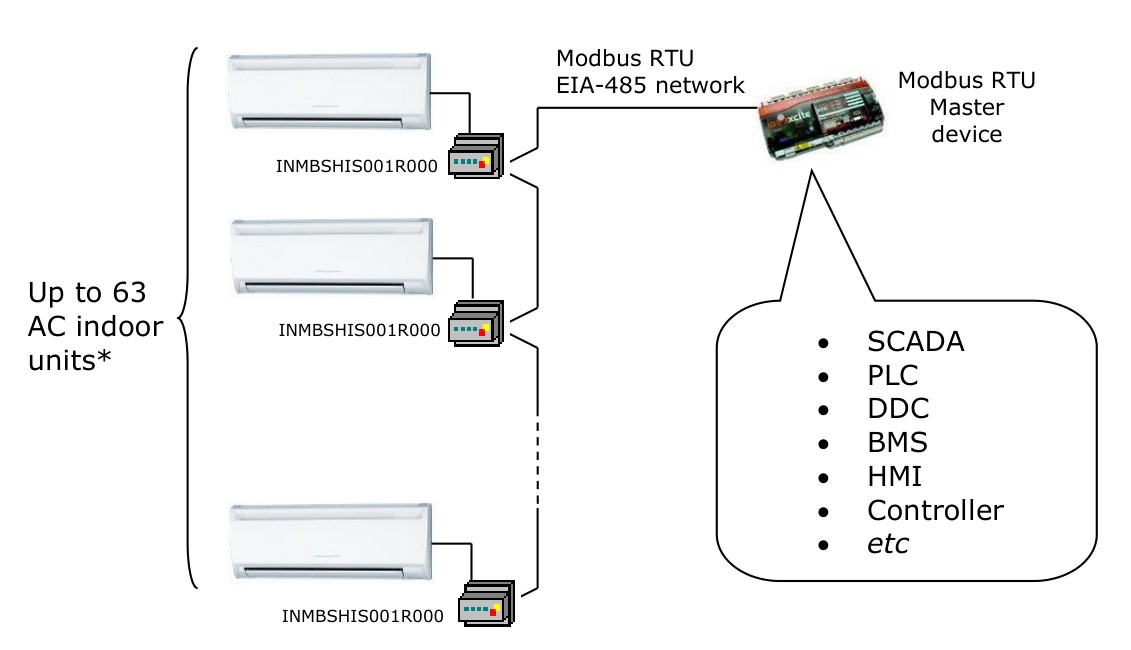

Topológia systému
Až 63 brán HS-RC-MBS-1 môže zdieľať tú istú zbernicu Modbus RTU EIA-485. Každá brána následne pripája až 16 vnútorných AC jednotiek Hisense na svojej vlastnej zbernici AB. TapHome (vystupujúci ako Modbus master cez most TCP-na-RTU) vidí každú bránu ako samostatný Modbus slave adresovaný cez SW3-P1..P6.
Zapojenie
Zbernica AB sa pripája k internej elektronickej riadiacej doske vnútornej AC jednotky v ľubovoľnom bode zbernice. Zbernica nie je citlivá na polaritu — svorky A a B sa môžu prehodiť bez vplyvu na komunikáciu. Maximálna dĺžka zbernice AB je 500 m / 1 640 ft.
Polarita zbernice EIA-485 musí byť dodržaná: A+ na A+, B- na B- medzi všetkými zariadeniami na zbernici. Maximálna dĺžka zbernice EIA-485 je 1 200 m / 3 937 ft. Slučkové a hviezdicové topológie nie sú na EIA-485 povolené.
Pred otvorením vnútornej jednotky odpojte AC jednotku od sieťového napájania. Ak je na zbernici AB pripojený aj drôtový diaľkový ovládač Hisense, len jeden z dvojice {brána, ovládač} môže byť konfigurovaný ako Master — ak sú obidva nastavené ako Master, komunikácia sa môže prerušiť. Ak viacero AC jednotiek zdieľa tú istú zbernicu AB, drôtový diaľkový ovládač Hisense (nastavený ako Master) je povinný a brána musí byť Slave.
Zakončenie zbernice EIA-485
Na každom konci zbernice EIA-485 je potrebný 120 Ω zakončovací rezistor. Brána má vstavaný 120 Ω rezistor, ktorý sa aktivuje DIP prepínačom SW4-P4. Aktivujte ho len vtedy, ak sa brána nachádza na konci zbernice. Mechanizmus fail-safe biasing je potrebný a musí ho zabezpečiť Modbus master (typicky je súčasťou mosta TCP-na-RTU).

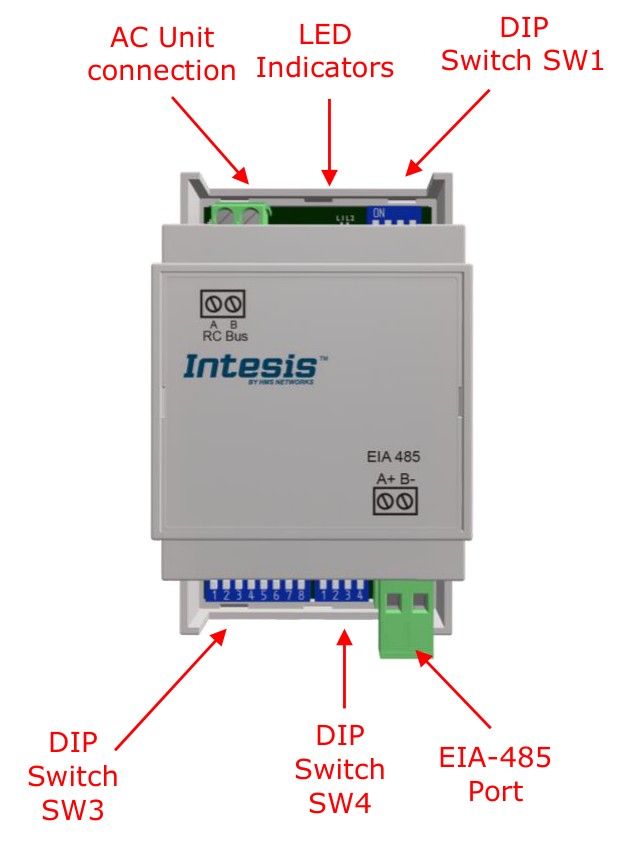

Rozloženie konektorov
Skriňa má rozmery 93 × 53 × 58 mm (DIN lišta TH35 alebo nástenná montáž). Pripojenie AB je na jednej strane skrine; port EIA-485 je na opačnej strane. DIP prepínače (SW1, SW3, SW4) a dve stavové LED diódy (L1 zelená, L2 červená) sú prístupné na vrchnej strane.
Konfigurácia
HS-RC-MBS-1 sa konfiguruje cez vstavané DIP prepínače a cez Modbus registre. Predvolené nastavenia (slave adresa 1, 9 600 bps, všetky ostatné DIP prepínače OFF) fungujú bez úprav v typickej inštalácii, takže zvyčajne treba skontrolovať len slave adresu a zakončenie EIA-485. Každá zmena DIP prepínača vyžaduje na uplatnenie reštart napájania.

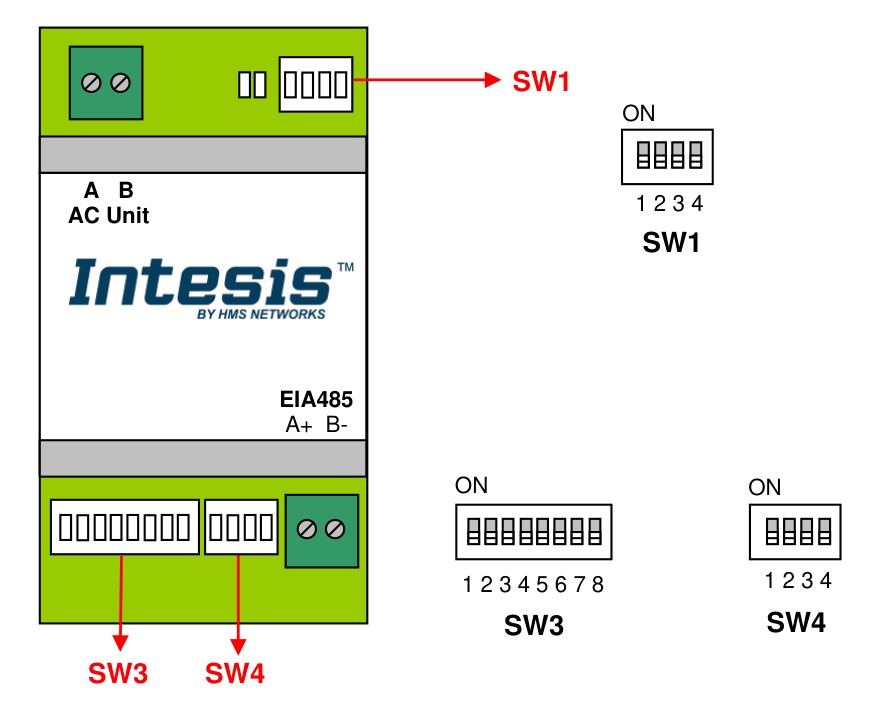

Rozloženie DIP prepínačov
Brána má tri banky DIP prepínačov: SW1 (4 pozície, vlastnosti vnútornej AC jednotky), SW3 (8 pozícií, slave adresa Modbus + baud rate) a SW4 (4 pozície, formát teploty + zakončenie EIA-485).
Aktivácia komunikácie Modbus
HS-RC-MBS-1 sa dodáva s aktivovanou komunikáciou Modbus RTU — žiadna navigácia v menu ani webové rozhranie nie sú potrebné. Nastavenie Modbus znamená výber správnej slave adresy, baud rate a formátu rámca na DIP prepínačoch.
SW1 — Master/Slave na zbernici AB
Na HS-RC-MBS-1 sa používa len jedna pozícia SW1 (volič Master/Slave); pozície P2–P4 sú rezervované.
| Pozícia | Predvolené | Funkcia |
|---|---|---|
| SW1-P1 | OFF (Slave) | OFF = brána je Slave na zbernici AB (drôtový diaľkový ovládač Hisense musí byť prítomný a nastavený ako Master). ON = brána je Master na zbernici AB (žiadny drôtový ovládač Hisense, alebo ak je prítomný, musí byť Slave). |
| SW1-P2 | OFF | Nepoužité (rezervované). |
| SW1-P3 | OFF | Nepoužité (rezervované). |
| SW1-P4 | OFF | Nepoužité (rezervované). |
Ak viacero vnútorných AC jednotiek zdieľa tú istú zbernicu AB, drôtový diaľkový ovládač Hisense (Master) je povinný a brána musí byť Slave (SW1-P1 = OFF). S jednou vnútornou jednotkou bez diaľkového ovládača môže byť brána Master (SW1-P1 = ON).
SW3 — Slave adresa Modbus (P1..P6) a baud rate (P7..P8)
Slave adresa je binárne kódovaná na SW3-P1..P6, kde P1 = LSB (P1=1, P2=2, P3=4, P4=8, P5=16, P6=32). Rozsah: 0..63. Bežné príklady:
| Adresa | P1 | P2 | P3 | P4 | P5 | P6 |
|---|---|---|---|---|---|---|
| 1 (predvolené) | ON | OFF | OFF | OFF | OFF | OFF |
| 2 | OFF | ON | OFF | OFF | OFF | OFF |
| 3 | ON | ON | OFF | OFF | OFF | OFF |
| 10 | OFF | ON | OFF | ON | OFF | OFF |
| 63 (max) | ON | ON | ON | ON | ON | ON |
Baud rate sa volí kombináciou SW3-P7, SW3-P8 a SW4-P3:
| SW3-P7 | SW3-P8 | SW4-P3 | Baud rate |
|---|---|---|---|
| OFF | OFF | OFF | 2400 bps |
| ON | OFF | OFF | 4800 bps |
| OFF | ON | OFF | 9600 bps (predvolené) |
| ON | ON | OFF | 19200 bps |
| OFF | OFF | ON | 38400 bps |
| ON | OFF | ON | 57600 bps |
| OFF | ON | ON | 76800 bps |
| ON | ON | ON | 115200 bps |
Predvolený formát rámca je 8N2 (8 dátových bitov, bez parity, 2 stop bity). 8N1 sa tiež automaticky deteguje — manuálne nastavenie nie je potrebné.
SW4 — Formát teploty a zakončenie EIA-485
| Pozícia | Predvolené | Funkcia |
|---|---|---|
| SW4-P1 | OFF (×1) | OFF = teplota v stupňoch ×1 (napr. 22 = 22 °C). ON = decicelsius ×10 (napr. 220 = 22,0 °C). |
| SW4-P2 | OFF (Celsius) | OFF = Celsius. ON = Fahrenheit. Nemožno kombinovať s ×10. |
| SW4-P3 | — | Pozri tabuľku baud rate SW3 vyššie. |
| SW4-P4 | OFF | OFF = bez interného zakončenia EIA-485. ON = pripojené interné zakončenie 120 Ω. |
Import šablóny v TapHome
Keďže brána komunikuje cez Modbus RTU, medzi TapHome Core a zbernicou EIA-485 je potrebný most Modbus TCP-na-RTU. TapHome sa k mostu pripája cez lokálnu sieť pomocou Modbus TCP. Pri importe šablóny zadajte:
- IP adresa — IP mosta v lokálnej sieti (predvolené:
192.168.0.1) - Slave ID — Modbus adresa brány nastavená na SW3-P1..P6 (predvolené:
1)
Priraďte mostu TCP-na-RTU statickú IP adresu v DHCP nastaveniach routera, aby sa adresa nemenila po reštarte napájania. Ak most podporuje viacero slave adries na rovnakej linke EIA-485, môžete na jednu zbernicu zreťaziť až 63 brán HS-RC-MBS-1.
Možnosti zariadenia
Šablóna sprístupňuje 6 zariadení dotazovaných z holding registrov H:0 až H:11. Implementované Modbus funkcie: 3 (Read Holding Registers), 4 (Read Input Registers), 6 (Write Single Register), 16 (Write Multiple Registers — obmedzené na 1 register na požiadavku).
ON/OFF
Jednoduchý spínač na zapnutie alebo vypnutie AC jednotky. Číta a zapisuje register H:0 (Bool). Interval dotazovania: 2,5 s.
Režim
Volič prevádzkového režimu s 5 režimami zdokumentovanými spoločnosťou Intesis:
| Hodnota | Režim |
|---|---|
| 0 | Auto |
| 1 | Kúrenie |
| 2 | Sušenie |
| 3 | Ventilátor |
| 4 | Chladenie |
Šablóna definuje 10 pozícií (hodnoty 0–9). Hodnoty 5–9 sú rezervné sloty, ktoré nie sú v používateľskej príručke zdokumentované a nebudú dostupné na reálnych jednotkách Hisense. Číta a zapisuje register H:1 (Int16). Interval dotazovania: 2,5 s.
Rýchlosť ventilátora
Volič rýchlosti ventilátora. Cez zbernicu Hisense AB príručka dokumentuje Auto, Low, Mid, High, Super-high:
| Hodnota podľa príručky | Rýchlosť |
|---|---|
| 0 | Auto |
| 1 | Low |
| 2 | Mid |
| 3 | High |
| 4 | Super-high |
Šablóna TapHome zavádza neštandardný slot
Mid-1na hodnote 2 aMidna hodnote 3, čo posúvaSuper-Highna hodnotu 4 aHighna hodnotu 5. Prirodzené poradie Hisense Auto < Low < Mid < High < Super-high preto v UI nie je súvislé. Sloty 6–9 sú zástupné a na reálnych vnútorných jednotkách Hisense nie sú dostupné. Register H:21 (read-only, nevystavený v šablóne) hlási maximálny počet rýchlostí ventilátora, ktoré pripojená jednotka skutočne podporuje.
Číta a zapisuje register H:2 (Int16). Interval dotazovania: 2,5 s.
Poloha lamiel
Ovládanie polohy vertikálnych (U/D) lamiel. Používateľská príručka dokumentuje:
| Hodnota podľa príručky | Pozícia |
|---|---|
| 1 | Pozícia 1 (Horizontálna) |
| 2 | Pozícia 2 (Horizontálna) |
| 3 | Pozícia 3 (Stredná) |
| 4 | Pozícia 4 (Vertikálna) |
| 5 | Pozícia 5 (Vertikálna) |
| 6 | Pozícia 6 |
| 7 | Pozícia 7 |
| 10 | Swing |
Pozície lamiel Hisense začínajú hodnotou
1— hodnota registra0nie je zdokumentovaná pozícia Hisense. Šablóna TapHome definuje slot pre hodnotu0ako zástupný symbol pre „bez lamiel / nedefinované". Príručka rezervuje hodnotu registra10pre Swing, ale šablóna mapuje Swing na hodnotu5, aby zachovala súvislý rozsah multi-value spínača; tým sa Pozícia 5 (Vertikálna) posúva na hodnotu 4. Používateľské popisky hodnôt vstrings.yamlopravujú preklep prítomný v podkladovom XML (Poistion-7→Pozícia 7).
Číta a zapisuje register H:3 (Int16). Interval dotazovania: 2,5 s.
Termostat
Nastavená teplota (register H:4, čítanie/zápis) a aktuálna referenčná teplota (register H:5, len na čítanie). Rozsah nastavenia na jednotkách Hisense je 16–32 °C. Referenčná teplota odráža vlastný senzor riadiacej slučky vnútornej jednotky (return-path alebo termistor diaľkového ovládača); vracia -32768 (0x8000), keď zo zbernice AB ešte neprišla žiadna hodnota.
Šablóna TapHome aplikuje na teplotné registre deliteľ /100, ale používateľská príručka HS-RC-MBS-1 dokumentuje len dva režimy teploty voliteľné cez SW4-P1: ×1 (predvolené, celé °C) a ×10 (decicelsius). Pre túto bránu nie je zdokumentovaný režim ×100 (centi-stupne). Integrácia TapHome predpokladá, že brána je nakonfigurovaná podľa predvolených hodnôt — hodnoty je možné doladiť v skriptoch šablóny, ak sa škálovanie vo vašej inštalácii líši. Ak vidíte, že nastavená teplota je hlásená ako ~0,22 °C namiesto 22 °C, overte surové hodnoty registrov pomocou diagnostického nástroja TapHome Modbus a zodpovedajúcim spôsobom upravte buď DIP prepínače brány alebo škálovanie v šablóne.
Interval dotazovania: 2,5 s.
Chybový kód
Číselná hodnota len na čítanie z registra H:11. Kľúčové hodnoty:
| Hodnota | Význam |
|---|---|
| 0 | Žiadna chyba |
| 65535 | Komunikačná chyba medzi Intesis bránou (alebo diaľkovým ovládačom) a AC jednotkou |
| Iné | Chybový kód Hisense — pozri kategórie chybových kódov Hisense nižšie |
Kompletná tabuľka chybových kódov je publikovaná v používateľskej príručke (kapitola 7) a pokrýva chyby vnútornej jednotky, vonkajšej jednotky, prenosu, snímačov, meniča a tlaku. Vybrané kategórie:
| Rozsah | Príklady kategórií |
|---|---|
| 1–9 | Ochrana vnútornej / vonkajšej jednotky, prenos, doska meniča, motor ventilátora, AC nadprúd, pohon EXV, prehriatie ohrievača |
| 17–25 | Chyby snímačov a kapacity vnútornej jednotky (filter, nastavenie kapacity, nedostatok vody, vlhkosť, snímačový systém) |
| 33–57 | Chyby snímačov vnútornej / vonkajšej jednotky (odpadová voda, termistory výmenníka tepla, snímač swing-flap, nasávací/výtlačný termistor, snímače znečistenia/vlhkosti/diaľkového ovládania/žiarenia) |
| 67–88 | Tlakové spínače (HPS/LPS), porucha vonkajšej dosky, preťaženie meniča, nadprúd kompresora / ventilátora, pohon EXV, štvorcestný ventil, motor čerpadla |
| 176–238 | Chyby nastavenia modelu IU, adresácia H-LINK, abnormálna teplota vody |
Register H:81 (read-only, nevystavený v šablóne) hlási, ktoré číslo vnútornej jednotky hlási chybu, keď je k tej istej bráne pripojených viac IDU Hisense. Ak sa porucha opakuje, dotazujte H:81 manuálne diagnostickým nástrojom Modbus, aby ste pred vyslaním servisného technika identifikovali postihnutú jednotku.
Interval dotazovania: 15 s (oproti 2,5 s pre riadiace registre).
Riešenie problémov
Žiadna komunikácia Modbus
- Overte, že vnútorná AC jednotka je zapnutá — brána potrebuje 14 V DC dodávané cez zbernicu Hisense AB.
- Skontrolujte LED indikátory: L1 + L2 spoločne pulzujú (5 s ON) pri spustení; L1 bliká (100 ms ON / 1 900 ms OFF) signalizuje normálnu prevádzku; L1 bliká (500 ms ON / 500 ms OFF) signalizuje komunikačnú chybu s AC jednotkou; L2 pulzuje (3 s ON) signalizuje podpätie; striedavé blikanie L1/L2 (500 ms / 500 ms) signalizuje zlyhanie kontrolného súčtu flash pamäte.
- Potvrďte, že slave adresa v TapHome zodpovedá binárnemu nastaveniu SW3-P1..P6 na bráne.
- Uistite sa, že most TCP-na-RTU je v rovnakej sieti ako TapHome Core a sériové nastavenia mosta zodpovedajú baud rate SW3 (predvolené 9 600 bps, 8N2 — 8N1 sa automaticky deteguje).
- Overte polaritu EIA-485 — A+ / B- musí byť konzistentná medzi všetkými zariadeniami na zbernici.
- Skontrolujte, že na oboch koncoch zbernice EIA-485 je aktivované zakončenie 120 Ω (jeden koniec je typicky most, druhý je brána cez SW4-P4 = ON).
Chybový kód 65535 trvalo
Signalizuje, že brána nemôže komunikovať s vnútornou AC jednotkou Hisense cez zbernicu AB. Skontrolujte:
- AB kábel je pripojený na svorkách A a B na oboch koncoch (bez polarity, ale obidva vodiče musia byť prítomné).
- Vnútorná AC jednotka je napájaná (sieť).
- Ak je prítomný aj drôtový diaľkový ovládač Hisense, potvrďte, že len jedno zariadenie (brána alebo ovládač) je nakonfigurované ako Master — overte SW1-P1 podľa topológie.
- Dĺžka zbernice AB nepresahuje 500 m.
Konflikt Master/Slave na zbernici AB
Ak sú drôtový diaľkový ovládač Hisense aj brána nakonfigurované ako Master, zbernica AB bude kolidovať a jedno alebo obidve zariadenia prestanú reagovať. Nastavte SW1-P1 na OFF (brána ako Slave) vždy, keď je na rovnakej zbernici prítomný drôtový ovládač Hisense, a na ON (brána ako Master) iba vtedy, keď nie je pripojený žiadny drôtový ovládač Hisense. Tiež: keď viacero vnútorných AC jednotiek zdieľa jednu zbernicu AB, drôtový diaľkový ovládač Hisense (Master) je podľa Hisense povinný — brána môže v tejto topológii fungovať len ako Slave.
Hodnoty teploty sú nesprávne
Šablóna používa deliteľ /100 na registroch H:4 a H:5. Predvolené nastavenie DIP Hisense (SW4-P1 = OFF) posiela teplotu v celých stupňoch (×1) — pri škálovaní /100 na strane TapHome bude nastavená teplota 22 °C hlásená ako 0,22 °C. Použite diagnostický nástroj Modbus v TapHome na čítanie surových hodnôt registrov a porovnajte ich s očakávanou nastavenou teplotou, potom buď znova nakonfigurujte DIP prepínače brány alebo upravte deliteľ v skriptoch šablóny.
Nastavená teplota sa líši od displeja drôtového ovládača Hisense
Keď sa používa mechanizmus Virtual Temperature (externá referencia okolitej teploty zapísaná do registra H:22, brána funguje ako Slave), vnútorná jednotka aplikuje upravenú internú nastavenú teplotu podľa vzorca S_AC = S_u − (T_u − T_AC). Drôtový ovládač Hisense potom môže zobrazovať iné číslo ako požadovanú nastavenú teplotu používateľa (register H:4). Toto je očakávané správanie — register H:23 (skutočná nastavená teplota, nevystavený v šablóne) hlási hodnotu skutočne aplikovanú na IDU. Aby IDU používala termistor drôtového diaľkového ovládača ako referenciu riadiacej slučky, AC jednotku musí pri uvedení do prevádzky nakonfigurovať inštalatér Hisense — toto nie je meniteľné zo strany Modbus.
Zmena DIP prepínača nemá efekt
Každá zmena DIP prepínača vyžaduje reštart napájania brány. Reštart znamená odpojenie vnútornej AC jednotky od siete (čím sa odstráni napájanie 14 V DC na zbernici AB) a opätovné pripojenie po niekoľkých sekundách. Úprava DIP prepínačov za behu brány nezmení aktívnu konfiguráciu.
