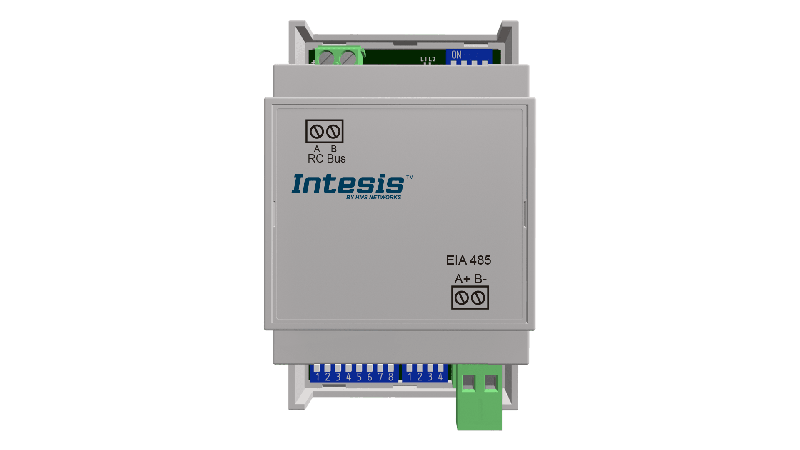

IntesisBOX HI-RC-MBS-1 (objednávací kód INMBSHIT001R000, staršie označenie HI-RC-MBS-1) je Modbus brána od spoločnosti Intesis (HMS Networks), ktorá prepája klimatizácie Hitachi — commercial-line rad klimatizácií Hitachi, vrátane vnútorných jednotiek VRF využívajúcich ovládací protokol Hitachi AB — so sieťami Modbus RTU (EIA-485). Brána sa pripája na zbernicu Hitachi AB — tú istú 2-vodičovú zbernicu, ktorú používa drôtový diaľkový ovládač Hitachi — a jedna brána dokáže obslúžiť až 16 vnútorných jednotiek Hitachi ovládaných ako jedna skupina (skupinové ovládanie, nie individuálne adresovanie).
TapHome sa pripája k bráne cez Modbus TCP prostredníctvom mostíka TCP-na-RTU — samotná brána je natívny Modbus RTU slave bez vstavaného Ethernetu. Šablóna poskytuje ovládanie ON/OFF, výber prevádzkového režimu, nastavenie rýchlosti ventilátora, ovládanie polohy vertikálnej lamely, termostat so žiadanou a aktuálnou teplotou a monitorovanie chybových kódov. Kompatibilitu pre konkrétne vnútorné jednotky Hitachi možno overiť pomocou nástroja kompatibility Intesis HVAC.
INMBSHIT001R000 je starší produkt, v aktuálnom katalógu HMS Networks ho nahradil IN485HIT001R000. Nástupca má rovnaké puzdro a zapojenie, ale poskytuje natívne Modbus TCP/RTU — nevyžaduje externý mostík TCP-na-RTU medzi IntesisBOX a TapHome Core. Existujúce inštalácie R000 zostávajú funkčné.
Hardvérové pripojenie
Brána má dva odnímateľné 2-pólové skrutkovacie svorkovnice:
- Zbernica AB (2 póly — svorky A, B) — pripája sa na zbernicu Hitachi AB na svorkách diaľkového ovládača vnútornej jednotky, paralelne s prípadným drôtovým diaľkovým ovládačom Hitachi.
- Zbernica EIA-485 (2 póly — svorky A+, B−) — pripája sa na zbernicu Modbus RTU, kde mostík TCP-na-RTU TapHome vystupuje ako Modbus master.
Brána je napájaná priamo zo zbernice Hitachi AB — externý napájací zdroj nie je potrebný. Vnútorná klimatizačná jednotka preto musí byť pripojená k sieti, aby brána komunikovala.

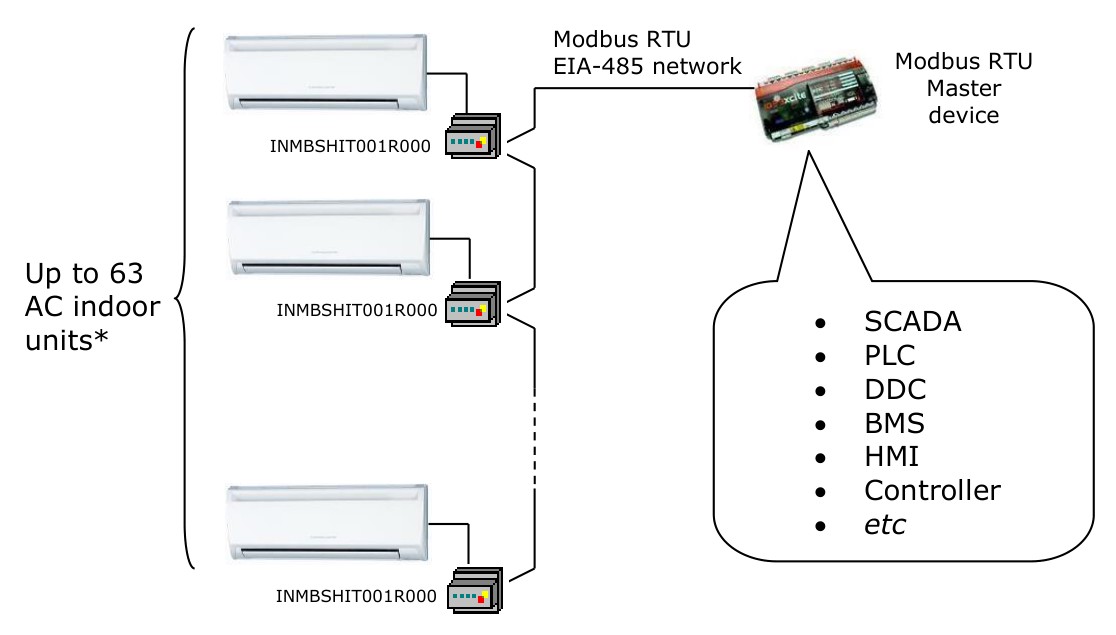

Topológia systému
Až 63 brán HI-RC-MBS-1 môže zdieľať tú istú zbernicu Modbus RTU EIA-485, každá adresovaná cez SW3-P1..P6. Každá brána sa pripája k až 16 vnútorným jednotkám Hitachi na vlastnej zbernici AB, ktoré brána ovláda ako jednu skupinu (z Modbusu nie sú adresovateľné individuálne). TapHome (vystupujúci ako Modbus master cez mostík TCP-na-RTU) vidí každú bránu ako samostatného Modbus slave-a. Pri dlhých linkách EIA-485 alebo vyšších baud rate-och môžu byť potrebné Modbus opakovače.

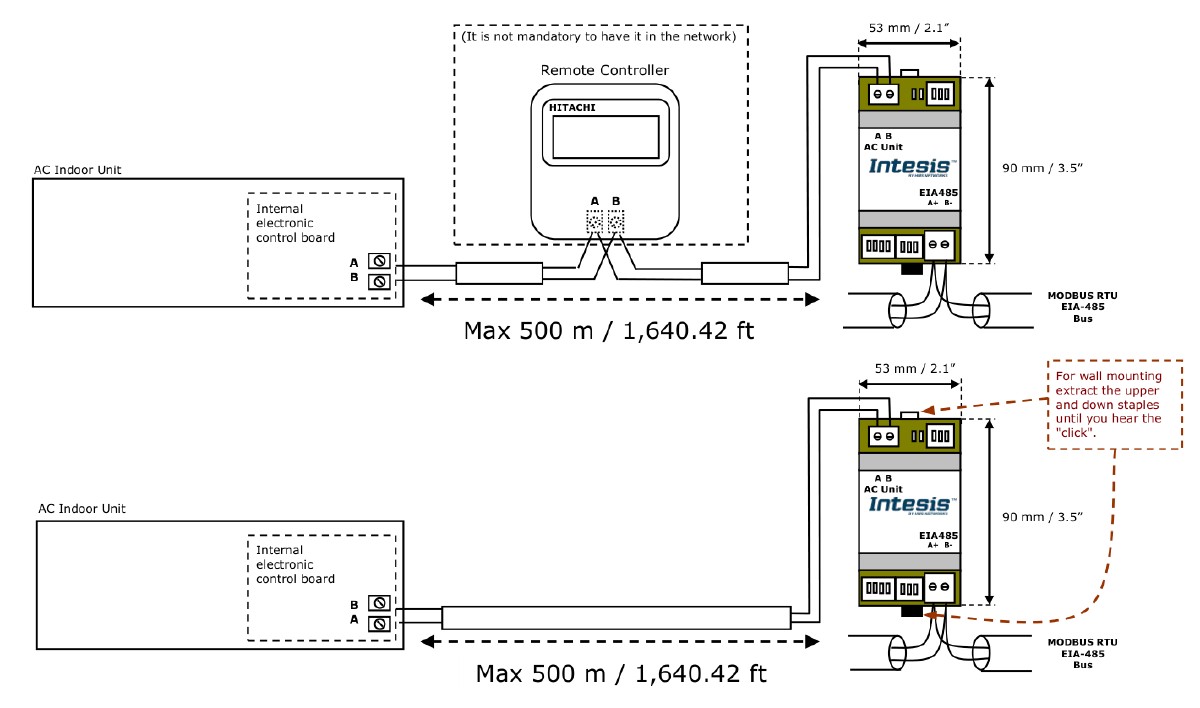

Zapojenie zbernice AB
Zbernica AB je 2-vodičová zbernica bez polarity — svorky A a B možno pripojiť bez ohľadu na poradie vodičov. Podporované sú dva inštalačné scenáre:
- Drôtový diaľkový ovládač je k dispozícii — pripojte bránu ako Slave (SW1-P1 = OFF) paralelne s drôtovým diaľkovým ovládačom Hitachi, ktorý vystupuje ako Master. Obaja zdieľajú zbernicu AB.
- Drôtový diaľkový ovládač nie je k dispozícii — pripojte bránu ako Master (SW1-P1 = ON) priamo na zbernicu AB. Ak sa ovládač pridá neskôr, musí byť nakonfigurovaný ako Slave.
Maximálna dĺžka zbernice AB je 500 m / 1 640 ft. Možno použiť akýkoľvek 2-vodičový kábel (kábel sa s bránou nedodáva). Akceptujú sa pevné aj lankové vodiče, 0,5–2,5 mm² pre jednožilové, 0,5–1,5 mm² pre dvojžilové; trojžilové ferule nie sú povolené.
Pred otvorením vnútornej jednotky odpojte klimatizačnú jednotku od siete. Ak je k tej istej zbernici AB pripojených viac ako jedna klimatizačná jednotka, je potrebný drôtový diaľkový ovládač Hitachi (nastavený ako Master zbernice) — samotná brána nedokáže riadiť zbernicu AB s viacerými vnútornými jednotkami. Kábel zbernice AB veďte oddelene od silových a uzemňovacích vodičov — nezväzujte ich spolu.
Zapojenie a terminácia EIA-485
Polarita zbernice EIA-485 musí byť dodržaná: A+ na A+, B− na B− na všetkých zariadeniach na zbernici. Maximálna dĺžka zbernice EIA-485 je 1 200 m / 3 937 ft. Slučkové a hviezdicové topológie nie sú povolené — zbernica musí byť zapojená ako daisy chain.
Na oboch koncoch zbernice EIA-485 je potrebný 120 Ω terminačný odpor. Brána má vstavaný 120 Ω odpor, ktorý možno aktivovať cez DIP prepínač SW4-P4. Aktivujte ho len ak brána sedí na konci zbernice. Mechanizmus fail-safe biasingu je nutný a musí ho zabezpečiť Modbus master (typicky vstavaný v mostíku TCP-na-RTU).
Konfigurácia
HI-RC-MBS-1 sa konfiguruje cez vstavané DIP prepínače a cez Modbus registre. Predvolené nastavenia (slave adresa 1, 9600 bps 8N2, všetky ostatné DIP prepínače OFF) fungujú out of the box pri typickej inštalácii s jednou vnútornou jednotkou, takže väčšinou stačí prejsť slave adresu, rolu brány na zbernici AB (SW1-P1) a termináciu EIA-485. Každá zmena DIP prepínača si vyžaduje napájací reštart brány, aby sa prejavila — t. j. odpojenie vnútornej klimatizačnej jednotky od siete tak, aby zbernica AB stratila napájanie, a po pár sekundách opätovné pripojenie.

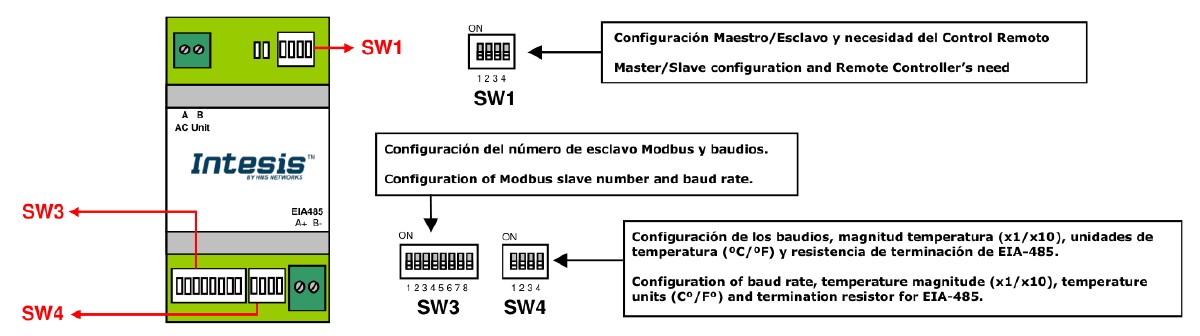

Rozloženie DIP prepínačov
Brána má tri banky DIP prepínačov: SW1 (4 polohy, rola na zbernici AB), SW3 (8 polôh, Modbus slave adresa + baud rate) a SW4 (4 polohy, formát teploty + terminácia EIA-485).
Aktivácia Modbus komunikácie
HI-RC-MBS-1 sa dodáva s predvolene povolenou Modbus RTU komunikáciou — neexistuje žiadna navigácia v menu ani webové rozhranie na jej aktiváciu. Nastavenie Modbusu spočíva vo voľbe správnej slave adresy, baud rate-u a frame formátu na DIP prepínačoch. Brána implementuje Modbus funkcie 3 (Read Holding Registers), 4 (Read Input Registers), 6 (Write Single Register) a 16 (Write Multiple Registers — obmedzené na 1 register na požiadavku).
SW1 — rola na zbernici AB
| Poloha | Predvolené (OFF) | ON |
|---|---|---|
| SW1-P1 | Slave — brána je Slave zbernice AB; musí byť prítomný drôtový diaľkový ovládač Hitachi nakonfigurovaný ako Master. | Master — brána je Master zbernice AB; drôtový ovládač Hitachi nie je prítomný, alebo ak je, musí byť nastavený ako Slave. |
| SW1-P2 | Nepoužité. | Nepoužité. |
| SW1-P3 | Nepoužité. | Nepoužité. |
| SW1-P4 | Nepoužité. | Nepoužité. |
Stav Master/Slave je tiež dostupný na čítanie/zápis na Modbus registri H:98 (0 = Slave, 1 = Master) — tento register TapHome šablóna nepoužíva, no možno ho dotazovať Modbus diagnostickým nástrojom na potvrdenie aktuálnej roly brány za behu. Ak je k tej istej zbernici AB pripojených viac ako jedna vnútorná klimatizačná jednotka, brána musí byť nastavená ako Slave a drôtový diaľkový ovládač Hitachi musí byť prítomný ako Master zbernice.
SW3 — Modbus slave adresa (P1..P6) a baud rate (P7..P8)
Slave adresa je binárne kódovaná cez SW3-P1..P6, kde P1 = LSB (P1=1, P2=2, P3=4, P4=8, P5=16, P6=32). Rozsah: 1..63 (adresa 0 je rezervovaná pre Modbus broadcast). Bežné príklady:
| Adresa | P1 | P2 | P3 | P4 | P5 | P6 |
|---|---|---|---|---|---|---|
| 1 (predvolené) | ON | OFF | OFF | OFF | OFF | OFF |
| 2 | OFF | ON | OFF | OFF | OFF | OFF |
| 3 | ON | ON | OFF | OFF | OFF | OFF |
| 10 | OFF | ON | OFF | ON | OFF | OFF |
| 63 (max) | ON | ON | ON | ON | ON | ON |
Baud rate je vybraný kombináciou SW3-P7, SW3-P8 a SW4-P3:
| SW3-P7 | SW3-P8 | SW4-P3 | Baud rate |
|---|---|---|---|
| OFF | OFF | OFF | 2400 bps |
| ON | OFF | OFF | 4800 bps |
| OFF | ON | OFF | 9600 bps (predvolené) |
| ON | ON | OFF | 19200 bps |
| OFF | OFF | ON | 38400 bps |
| ON | OFF | ON | 57600 bps |
| OFF | ON | ON | 76800 bps |
| ON | ON | ON | 115200 bps |
Predvolený frame formát je 8N2 (8 dátových bitov, žiadna parita, 2 stop bity). 8N1 sa tiež auto-deteguje — manuálne nastavenie nie je potrebné.
SW4 — formát teploty a terminácia EIA-485
| Poloha | Predvolené (OFF) | ON |
|---|---|---|
| SW4-P1 | Teplota v stupňoch ×1 (napr. 22 = 22 °C). | Teplota v desatinách stupňov ×10 (napr. 220 = 22,0 °C). |
| SW4-P2 | Celzius. | Fahrenheit. Nemožno kombinovať s ×10. |
| SW4-P3 | — | Pozri tabuľku baud rate-u SW3 vyššie. |
| SW4-P4 | Bez terminácie EIA-485 na doske. | Vstavaná 120 Ω terminácia pripojená. |
Import šablóny v TapHome
Keďže brána komunikuje cez Modbus RTU, medzi TapHome Core a zbernicou EIA-485 je potrebný mostík Modbus TCP-na-RTU. TapHome sa pripája k mostíku cez lokálnu sieť pomocou Modbus TCP. Pri importe šablóny zadajte:
- IP Address — IP adresa mostíka v lokálnej sieti (predvolené:
192.168.0.1) - Slave ID — Modbus adresa brány nastavená cez SW3-P1..P6 (predvolené:
1)
V DHCP nastaveniach routera priraďte mostíku TCP-na-RTU statickú IP adresu, aby sa adresa nemenila po vypnutí napájania. Ak mostík podporuje viacero slave adries na tej istej linke EIA-485, na jednu zbernicu možno reťaziť až 63 brán HI-RC-MBS-1 — užitočné keď každá brána ovláda inú skupinu vnútorných jednotiek Hitachi. Nástupca IN485HIT001R000 má natívne Modbus TCP a nevyžaduje mostík — pre nové inštalácie ho zvážte.
Možnosti zariadenia
Šablóna vystavuje 6 zariadení dotazovaných z holding registrov H:0 až H:11.
ON/OFF
Jednoduchý prepínač na zapnutie alebo vypnutie klimatizačnej jednotky. Brána a drôtové diaľkové ovládače Hitachi sa môžu používať súčasne — Modbus príkazy aj vlastný diaľkový ovládač klimatizácie ovládajú vnútornú jednotku a obe strany zostávajú zosynchronizované bez ohľadu na to, ktorá vydá príkaz. Číta a zapisuje register H:0 (Bool). Interval dotazovania: 2,5 s.
Režim
Volič prevádzkového režimu s 5 režimami dokumentovanými spoločnosťou Hitachi:
| Hodnota | Režim |
|---|---|
| 0 | Auto |
| 1 | Kúrenie |
| 2 | Sušenie |
| 3 | Ventilátor |
| 4 | Chladenie |
Šablóna definuje 10 pozícií (hodnoty 0–9). Hodnoty 5–9 sú rezervné sloty, ktoré nie sú dokumentované v používateľskom manuáli a na reálnych vnútorných jednotkách Hitachi nie sú dostupné. Skutočne dostupné režimy závisia aj od schopností klimatizačnej jednotky — niektoré komerčné vnútorné jednotky Hitachi nemusia podporovať všetkých päť režimov. Číta a zapisuje register H:1 (Int16). Interval dotazovania: 2,5 s.
Rýchlosť ventilátora
Volič rýchlosti ventilátora. Používateľský manuál Hitachi dokumentuje nasledujúce kódovanie na zbernici AB:
| Hodnota z manuálu | Rýchlosť |
|---|---|
| 0 | Auto |
| 1 | Nízka |
| 2 | Stredná |
| 3 | Vysoká |
| 4 | Super-vysoká |
TapHome šablóna mení poradie štítkov rýchlosti ventilátora oproti kódovaniu registra Hitachi a vkladá nedokumentovaný slot „Mid-1":
- Slot 2 „Mid-1" zapisuje hodnotu registra 2 — manuál Hitachi má jednu rýchlosť „Mid" pri hodnote 2 (žiadna „Mid-1" pre Hitachi neexistuje). Štítok „Mid-1" je prevzatý zo sesterských brán Intesis RC a duplikuje „Mid" pod iným názvom.
- Slot 3 „Mid" zapisuje hodnotu registra 3 → na reálnej jednotke Hitachi to zodpovedá hodnote Vysoká, nie Stredná.
- Slot 4 „Super-High" zapisuje hodnotu registra 4 → zodpovedá Super-vysokej (správne).
- Slot 5 „High" zapisuje hodnotu registra 5 → nedokumentované podľa manuálu Hitachi (reálne jednotky definujú len 0–4 pre rýchlosť ventilátora).
V skutočnosti sú správne označené len Auto, Nízka a Super-vysoká. Pri uvádzaní do prevádzky overte skutočné mapovanie rýchlosti ventilátora. Register H:21 (len čítanie, v šablóne nevystavený) hlási skutočný maximálny počet podporovaných rýchlostí ventilátora pre pripojenú vnútornú jednotku Hitachi — užitočný na zistenie, koľko slotov je fyzicky dostupných.
Číta a zapisuje register H:2 (Int16). Interval dotazovania: 2,5 s.
Pozícia lamely
Ovládanie pozície vertikálnej (U/D) lamely. Používateľský manuál Hitachi dokumentuje nasledujúce kódovanie:
| Hodnota z manuálu | Pozícia |
|---|---|
| 1 | POS1 (Horizontálna) |
| 2 | POS2 (Horizontálna) |
| 3 | POS3 (Stredná) |
| 4 | POS4 (Vertikálna) |
| 5 | POS5 (Vertikálna) |
| 6 | POS6 |
| 7 | POS7 |
| 10 | Kývanie |
TapHome šablóna premapuje riedky súbor hodnôt Hitachi (1–7 + 10) na súvislý rozsah MultiValueSwitch 0–9, s viacerými nezhodami oproti manuálu:
- Slot 4 „Position-5 (Vertical)" zapisuje hodnotu registra 4 — no manuál definuje hodnotu 4 ako POS4 (Vertikálna). Výber „Position-5" pošle vnútornú jednotku do POS4, nie POS5.
- Slot 5 „Swing" zapisuje hodnotu registra 5 — no manuál rezervuje hodnotu 5 pre POS5 (Vertikálna) a dokumentovaná hodnota Swing je 10. Výber „Swing" v TapHome nastaví lamelu na POS5 (Vertikálna) na reálnej jednotke Hitachi, nie na Kývanie — dokumentovaná hodnota Kývania (10) je cez aktuálne kódovanie MultiValueSwitch nedostupná.
- Slot 6 „Position-4 (Vertical)" zapisuje hodnotu registra 6 — no manuál definuje hodnotu 6 ako POS6, nie POS4.
- Sloty 7–9 („7", „8", „9") zapisujú hodnoty registra 7–9. Pre lamely Hitachi je dokumentovaná len POS7 (hodnota 7); hodnoty 8–9 dokumentované nie sú.
- Slot 0 („0") je tiež nedokumentovaný — manuál Hitachi začína rozsah lamely od hodnoty 1.
V skutočnosti sú správne označené len POS1 (slot 1), POS2 (slot 2) a POS3 (slot 3). Pri uvádzaní do prevádzky overte skutočné fyzické pozície lamely namiesto spoliehania sa na štítky. Dostupné pozície závisia aj od schopností pripojenej vnútornej jednotky Hitachi — pozri maticu kompatibility vnútorných jednotiek Intesis.
Číta a zapisuje register H:3 (Int16). Interval dotazovania: 2,5 s.
Termostat
Žiadaná teplota (register H:4, čítanie/zápis) a aktuálna referenčná teplota (register H:5, len čítanie). Platné rozsahy podľa používateľského manuálu Hitachi:
- Žiadaná teplota: 16–32 °C (61–94 °F)
- Referenčná teplota: rozsah špecifický pre výrobcu (pozri manuál vnútornej jednotky Hitachi)
Oba registre po štarte hlásia −32768 (0x8000), kým brána neprečíta hodnotu z vnútornej jednotky. Referenčná teplota odráža senzor riadiacej slučky vnútornej jednotky — buď termistor v spätnom vzduchu alebo termistor drôtového diaľkového ovládača, podľa konfigurácie vnútornej jednotky.
TapHome šablóna aplikuje deliteľ /100 na teplotné registre, no používateľský manuál HI-RC-MBS-1 dokumentuje len tri režimy teploty voliteľné cez SW4-P1 / SW4-P2: ×1 Celsius (predvolené), ×10 deci-Celsius a Fahrenheit (×1). Pre túto bránu neexistuje žiadny dokumentovaný režim ×100 (centi-stupne). Na štandardne nakonfigurovanej Celsiovej jednotke sa preto môžu žiadané hodnoty zobrazovať 100× menšie (napr.
0,22 °Cnamiesto22 °C); pri konfigurácii ×10 deci-Celsius budú 10× menšie. Použite Modbus debug nástroj v TapHome na čítanie surových hodnôt registrov a porovnajte ich s očakávanou žiadanou teplotou, potom buď prekonfigurujte DIP prepínače brány alebo upravte deliteľa v skriptoch šablóny.
Interval dotazovania: 2,5 s.
Chybový kód
Číselná hodnota len na čítanie z registra H:11. Kľúčové hodnoty:
| Hodnota | Význam |
|---|---|
| 0 | Žiadna aktívna chyba |
| 65535 (−1 so znamienkom) | Chyba komunikácie medzi bránou Intesis (alebo diaľkovým ovládačom) a klimatizačnou jednotkou |
| Iné | Chybový kód Hitachi — pozri kategórie nižšie |
Kompletná tabuľka chybových kódov je publikovaná v sekcii 7 používateľského manuálu a Modbus chybový kód zodpovedá hodnote zobrazenej na drôtovom diaľkovom ovládači Hitachi. Hitachi používa dva formáty chybových kódov — desatinnú hodnotu pre Modbus / desatinné displeje a alfanumerický formát špecifický pre ovládač (napr. desatinnej 17 zodpovedá kód 11 na ovládači). Vybrané kategórie:
| Rozsah | Príklady kategórií |
|---|---|
| 01–09 | Aktivácia ochrán vnútornej / vonkajšej jednotky; abnormalita prenosu medzi IDU a ODU; invertor ↔ riadiaca PCB; napájanie; pokles napätia; nadprúd na AC vstupe; chyba pohonu expanzného ventilu; prehriatie ohrievača vonkajšej jednotky |
| 17–25 | Poruchy senzorov vnútornej jednotky — zachytávač prachu / bezúdržbový filter, nastavenie kapacity, nedostatok prívodu vody, únik zo zvlhčovača, poruchy senzorového systému |
| 33–57 | Poruchy senzorov vonkajšej jednotky — senzor odpadovej vody, termistory kvapaliny / plynu výmenníka tepla, senzor motora ventilátora, senzor motora swing-flap, senzor nadprúdu na AC vstupe, termistory nasávaného / výfukového vzduchu, znečistenie, vlhkosť, termistor diaľkového ovládania, senzor sálania |
| 67–71 | Poruchy tlaku — senzor tlakového spínača vysokého tlaku, aktivácia ochranných zariadení, porucha PCB vonkajšej jednotky, aktivácia HPS / LPS |
| 81–88 | Poruchy invertora — preťaženie / nadprúd invertora alebo motora STD kompresora, nadprúd motora ventilátora, nadprúd na AC vstupe, chyba pohonu expanzného ventilu, chyba štvorcestného ventilu, nadprúd motora čerpadla |
| 176–181, 238 | Chyby nastavenia modelu / čísla IU a chyby adresy; chyby nastavenia H-LINK; abnormálna teplota vody |
| 65535 | Zlyhanie komunikácie brána↔klimatizácia (so znamienkom −1) |
Modbus chybový kód zodpovedá hodnote zobrazenej na displeji drôtového diaľkového ovládača Hitachi — užitočné na cross-check porúch z TapHome bez fyzického prístupu k ovládaču. Sprievodný register H:10 (Alarm Status, len čítanie, v šablóne nevystavený) je 0/1 boolean — užitočný na spúšťanie automatizačných pravidiel bez parsovania celej tabuľky chybových kódov. Akcia error-reset H:45 (zapíš 1) a register adresy chyby per-IDU H:81 (ktorá vnútorná jednotka hlásila poruchu, relevantné pre skupiny s viacerými IDU) sú tiež dokumentované, ale v aktuálnej šablóne nie sú vystavené.
Interval dotazovania: 15 s (vs 2,5 s pre riadiace registre).
Riešenie problémov
Žiadna Modbus komunikácia
- Overte, že vnútorná jednotka Hitachi je zapnutá — brána je napájaná zo zbernice AB a bez pripojenej siete vnútornej jednotky vôbec neodpovie.
- Skontrolujte LED indikátory na doske:
- L1 + L2 pulzujú spolu (5 s ON) pri zapnutí — reset / štartovacia sekvencia.
- L1 bliká 100 ms ON / 1900 ms OFF — brána je správne nakonfigurovaná a funguje.
- L1 bliká 500 ms ON / 500 ms OFF — chyba komunikácie medzi bránou a klimatizačnou jednotkou na zbernici AB.
- L2 pulzuje 3 s ON — podpätie na zbernici AB (overte sieť vnútornej jednotky).
- L1 / L2 striedavo blikajú 500 ms / 500 ms — chyba kontrolného súčtu flash pamäte (poškodený firmware — vymeňte bránu).
- Potvrďte, že slave adresa v TapHome zodpovedá binárnemu nastaveniu SW3-P1..P6 na bráne (každý pin = jeden bit, P1 = LSB).
- Uistite sa, že mostík TCP-na-RTU je v rovnakej sieti ako TapHome Core a že sériové nastavenia mostíka zodpovedajú baud rate-u SW3 + SW4-P3 (predvolené 9600 bps, 8N2 — 8N1 sa auto-deteguje).
- Overte polaritu EIA-485 — A+ / B− musí byť konzistentné na všetkých zariadeniach na zbernici.
- Skontrolujte, že 120 Ω terminácia je aktivovaná na oboch koncoch zbernice EIA-485 (jeden koniec je typicky mostík, druhý je brána cez SW4-P4 = ON).
Chybový kód 65535 trvalo
Tento stav signalizuje, že brána nedokáže komunikovať s vnútornou klimatizačnou jednotkou Hitachi cez zbernicu AB. Skontrolujte:
- Vodiče A a B sú pripojené na oboch koncoch zbernice (zbernica nemá polaritu, no oba vodiče musia byť prítomné a neprerušené).
- Vnútorná jednotka Hitachi je napájaná zo siete.
- LED L1 bliká 500 ms / 500 ms — potvrdzujúc chybu komunikácie na strane zbernice AB.
- Dĺžka zbernice AB nepresahuje 500 m.
- Ak je tiež prítomný drôtový diaľkový ovládač Hitachi, potvrďte, že len jedno zariadenie (brána alebo ovládač) je nastavené ako Master — overte SW1-P1 oproti topológii.
- Pri skupinách s viacerými IDU (viac ako jedna vnútorná jednotka na tej istej zbernici AB) musí byť prítomný drôtový diaľkový ovládač Hitachi nastavený ako Master — samotná brána nedokáže riadiť multi-IDU zbernicu.
Konflikt Master/Slave na zbernici AB
Ak sú drôtový diaľkový ovládač Hitachi aj brána nastavené ako Master, na zbernici AB nastane kolízia a jedno alebo obe zariadenia prestanú odpovedať. Nastavte SW1-P1 na OFF (brána ako Slave) vždy, keď je na tej istej zbernici prítomný drôtový ovládač Hitachi, a na ON (brána ako Master) len ak žiadny drôtový ovládač Hitachi nie je pripojený. Stav Master/Slave je tiež dostupný (čítanie/zápis) na registri H:98 — tento register TapHome šablóna nepoužíva, no možno ho dotazovať Modbus diagnostickým nástrojom na potvrdenie aktuálnej roly brány za behu.
Hodnoty teploty sú nesprávne
Šablóna používa deliteľa /100 na registroch H:4 a H:5. HI-RC-MBS-1 podporuje na strane AB tri reprezentácie teploty — ×1 Celsius (SW4-P1 OFF, SW4-P2 OFF — predvolené), ×10 deci-Celsius (SW4-P1 ON, SW4-P2 OFF) a Fahrenheit (SW4-P2 ON). Pri škálovaní /100 na strane TapHome sa žiadaná hodnota 22 °C bude na predvolenej Celsiovej jednotke hlásiť ako 0,22 °C, alebo ako 2,2 °C v režime ×10. Použite Modbus debug nástroj v TapHome na čítanie surových hodnôt registrov a porovnajte ich s očakávanou žiadanou teplotou, potom buď prekonfigurujte DIP prepínače brány alebo upravte deliteľa v skriptoch šablóny.
Žiadaná teplota sa líši od displeja diaľkového ovládača Hitachi
Keď je v prevádzke mechanizmus Virtual Temperature (externá referencia okolitej teploty zapísaná na register H:22, brána vystupuje ako Slave), vnútorná jednotka aplikuje upravenú internú žiadanú teplotu podľa vzorca S_AC = S_u − (T_u − T_AC). Kým je mechanizmus Virtual Temperature aktívny:
- Diaľkový ovládač Hitachi môže zobrazovať iné číslo, než je užívateľom požadovaná žiadaná teplota (register H:4).
- Register H:23 (skutočná žiadaná teplota AC, len čítanie, v šablóne nevystavený) hlási hodnotu skutočne aplikovanú na vnútornú jednotku.
- Aby sa údaj z drôtového diaľkového ovládača použil ako externá referencia, ovládač musí byť nastavený ako Master a možnosť „thermostat sensor in the Remote Controller" musí aktivovať autorizovaný inštalatér Hitachi.
- Keď je brána nastavená ako Master zbernice AB, externá teplota sa aplikuje priamo na IDU (bez Virtual Temperature) a diaľkový ovládač Hitachi nemôže odoslať externú referenčnú hodnotu.
Na deaktiváciu mechanizmu Virtual Temperature zo strany Modbusu zapíšte −32768 (0x8000) do registra H:22 — vymaže sa externá referencia a riadenie sa vráti senzoru spätného vzduchu / diaľkového ovládača vnútornej jednotky.
Štítky rýchlosti ventilátora a pozície lamely sú nesprávne
Mapovanie štítkov na hodnoty v MultiValueSwitch v TapHome šablóne nie je úplne v zhode s kódovaním registrov Hitachi (pozri varovania v sekciách „Rýchlosť ventilátora" a „Pozícia lamely" vyššie). Kým sa šablóna neopraví, vyberte slot, ktorý vyvolá požadované fyzické správanie, namiesto spoliehania sa na štítok — a po uvedení do prevádzky zdokumentujte funkčné mapovanie v projektových poznámkach.
Zmena DIP prepínača nemá efekt
Každá zmena DIP prepínača si vyžaduje napájací reštart brány, aby sa prejavila. Napájací reštart znamená odpojenie vnútornej klimatizačnej jednotky od siete (čím sa odpojí napájanie zbernice AB) a po pár sekundách opätovné pripojenie. Modifikácia DIP prepínačov pri napájanej bráne aktívnu konfiguráciu nezmení.
