IntesisBOX FJ-RC-MBS-1 (objednávací kód INMBSFGL001R000, starší FJ-RC-MBS-1) je Modbus brána od spoločnosti Intesis (HMS Networks), ktorá prepája klimatizačné systémy Fujitsu RAC a VRF s Modbus RTU (EIA-485) sieťami. Na rozdiel od sesterského modelu FJ-AC-MBS-1 — ktorý sa pripája na konektor CN vnútornej jednotky — sa FJ-RC-MBS-1 pripája na trojvodičovú zbernicu diaľkového ovládača Fujitsu BWR/RWB (rovnaká zbernica, ktorú používa drôtový izbový ovládač Fujitsu). Vďaka tomu je vhodný pre rezidenčné inštalácie RAC aj komerčné inštalácie VRF.
TapHome sa pripája k bráne cez Modbus TCP pomocou TCP-to-RTU bridge — samotná brána je natívny Modbus RTU slave. Šablóna poskytuje ovládanie ON/OFF, výber prevádzkového režimu, nastavenie rýchlosti ventilátora, ovládanie polohy lamiel, termostat s nastavenou a aktuálnou teplotou a monitorovanie chybových kódov.
Hardvérové pripojenie
Brána má dva pripojovacie konektory:
- Zbernica BWR/RWB (3-pólová svorkovnica: B / W / R) — pripája sa na zbernicu diaľkového ovládača Fujitsu. Tá istá zbernica, ktorá prepája drôtový diaľkový ovládač Fujitsu s vnútornou jednotkou. Kábel nie je polaritne citlivý, ale farebné označenie (Red = napájanie, White = dáta, Black = GND) musí byť dodržané z oboch koncov.
- Zbernica EIA-485 (2-pólová svorkovnica: A+ / B-) — pripája sa na zbernicu Modbus RTU, na ktorej TCP-to-RTU bridge zo strany TapHome funguje ako Modbus master.
Brána je napájaná priamo z vnútornej jednotky klimatizácie cez zbernicu BWR (12 VDC) — externý zdroj nie je potrebný. Vnútorná jednotka klimatizácie preto musí byť pripojená na sieť, aby brána mohla komunikovať.

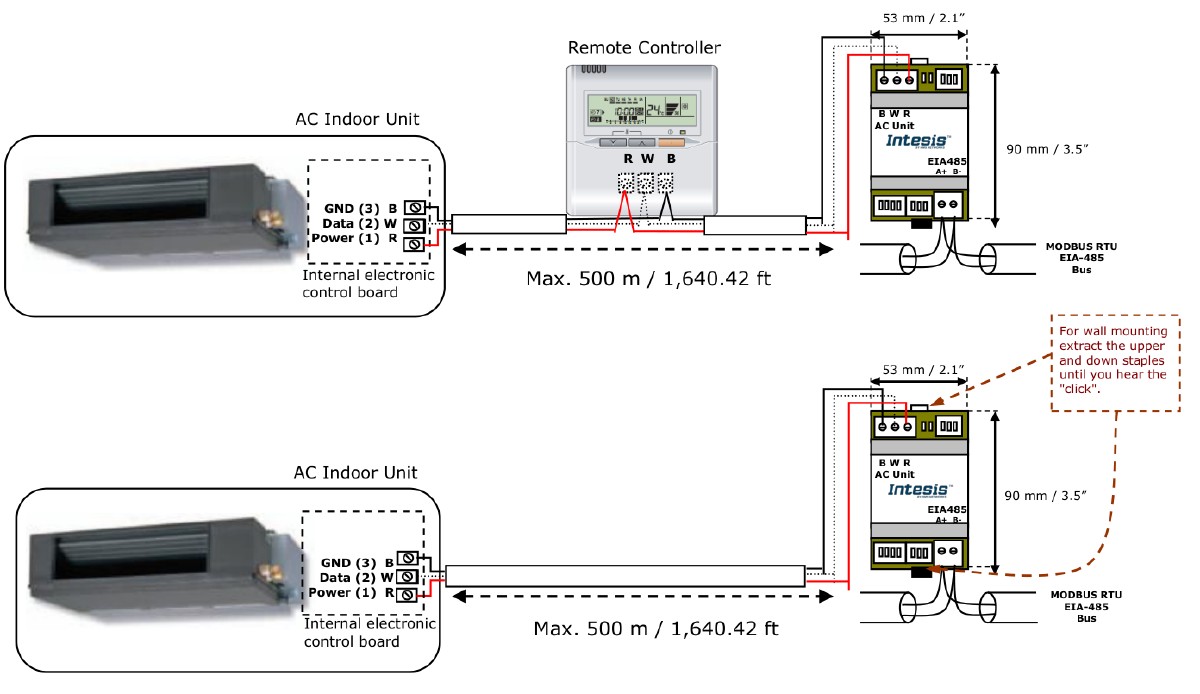

Schéma zapojenia
Na zbernici BWR existujú dve platné topológie, vyberané DIP prepínačom SW1-P1:
- Drôtový diaľkový ovládač je prítomný — pripojte bránu paralelne k existujúcemu drôtovému ovládaču Fujitsu. Ovládač zostáva Master, brána sa nakonfiguruje ako Slave (SW1-P1 = ON). Príkazy môžu vydávať súčasne ovládač aj Modbus.
- Bez diaľkového ovládača — pripojte bránu priamo na zbernicu BWR vnútornej jednotky a nakonfigurujte ju ako Master (SW1-P1 = OFF, predvolené). Klimatizáciu ovláda iba brána.
Pred otvorením vnútornej jednotky odpojte klimatizáciu od sieťového napájania. Na zbernici BWR môže byť Master len jedno zariadenie — ak sú drôtový ovládač aj brána nakonfigurované ako Master, komunikácia sa zastaví. Veďte BWR kábel čo najďalej od silových vodičov a uzemnenia; nezväzujte ich do jedného zväzku. Maximálna dĺžka zbernice BWR je 500 m / 1 640 ft, dĺžka zbernice EIA-485 je 1 200 m / 3 937 ft.
Zakončenie zbernice EIA-485
Na každom konci zbernice EIA-485 musí byť zakončovací rezistor 120 Ω. Brána má vstavaný rezistor 120 Ω, ktorý sa aktivuje DIP prepínačom SW4-P4. Aktivujte ho len ak brána sedí na konci zbernice. Slučkové ani hviezdicové topológie na EIA-485 nie sú povolené. Vyžaduje sa fail-safe biasing, ktorý musí dodať Modbus master (typicky je vstavaný v TCP-to-RTU bridge).
Aktivácia Modbus komunikácie
Brána má na čelnej strane tri DIP prepínacie banky: SW1 (Master/Slave + typ AC jednotky), SW3 (slave adresa + baud rate), SW4 (formát teploty + zakončenie EIA-485). Všetky predvolené hodnoty sú použiteľné z výroby, takže pri typickej inštalácii treba upraviť len slave adresu a zakončenie EIA-485. Každá zmena DIP prepínača vyžaduje vypnutie a opätovné zapnutie napájania, aby sa prejavila.
SW1 — Master/Slave a typ jednotky
| Pozícia | Predvolené | Funkcia |
|---|---|---|
| SW1-P1 | OFF (Master) | OFF = brána je BWR Master (žiadny drôtový ovládač Fujitsu nie je prítomný). ON = brána je Slave (Master je drôtový ovládač Fujitsu). |
| SW1-P2 | OFF | Rezervované — nechajte OFF. |
| SW1-P3 | OFF (Type B) | OFF = RAC inverter G séria + VRF J-II / V-II / VR-II. ON = RAC inverter / non-inverter + VRF V / S / J. Vyberá aktívnu tabuľku chybových kódov v registri H:11. |
| SW1-P4 | OFF | Rezervované — nechajte OFF. |
Jednotky Fujitsu G série majú znak „G" tesne pred číslom výkonu v názve modelu, napr.
ASYG09LTCA. Zariadenia s firmvérom ≤ 2.1 pripojené k jednotkám RAC G / VRF J-II / V-II / VR-II musia pripočítať 100 k zobrazenému chybovému kódu pred jeho vyhľadaním v tabuľke chýb Intesis.
SW3 — Modbus slave adresa (P1..P6) a baud rate (P7..P8)
Slave adresa je binárne kódovaná na pozíciách SW3-P1..P6 s P1 = LSB. Rozsah: 0..63. Bežné príklady:
| Adresa | P1 | P2 | P3 | P4 | P5 | P6 |
|---|---|---|---|---|---|---|
| 1 (predvolené) | ON | OFF | OFF | OFF | OFF | OFF |
| 2 | OFF | ON | OFF | OFF | OFF | OFF |
| 3 | ON | ON | OFF | OFF | OFF | OFF |
| 10 | OFF | ON | OFF | ON | OFF | OFF |
| 63 (max) | ON | ON | ON | ON | ON | ON |
Baud rate sa vyberá kombináciou SW3-P7, SW3-P8 a SW4-P3:
| SW3-P7 | SW3-P8 | SW4-P3 | Baud rate |
|---|---|---|---|
| OFF | OFF | OFF | 2400 bps |
| ON | OFF | OFF | 4800 bps |
| OFF | ON | OFF | 9600 bps (predvolené) |
| ON | ON | OFF | 19200 bps |
| OFF | OFF | ON | 38400 bps |
| ON | OFF | ON | 57600 bps |
| OFF | ON | ON | 76800 bps |
| ON | ON | ON | 115200 bps |
Predvolený formát rámca je 8N2 (8 dátových bitov, bez parity, 2 stop bity). 8N1 sa tiež automaticky deteguje — žiadne manuálne nastavenie nie je potrebné.
SW4 — Formát teploty a zakončenie EIA-485
| Pozícia | Predvolené | Funkcia |
|---|---|---|
| SW4-P1 | OFF (x1) | OFF = teplota v stupňoch x1 (napr. 22 = 22 °C). ON = decicelsius x10 (napr. 220 = 22,0 °C). |
| SW4-P2 | OFF (Celsius) | OFF = Celsius. ON = Fahrenheit. Nemožno kombinovať s x10. |
| SW4-P3 | — | Pozri tabuľku baud rate SW3 vyššie. |
| SW4-P4 | OFF | OFF = bez vstavaného zakončenia EIA-485. ON = pripojený interný 120 Ω rezistor. |
Importovanie šablóny v TapHome
Keďže brána komunikuje cez Modbus RTU, medzi TapHome Core a zbernicou EIA-485 je potrebný Modbus TCP-to-RTU bridge. TapHome sa pripája k bridge cez lokálnu sieť pomocou Modbus TCP. Pri importe šablóny zadajte:
- IP Address — IP adresa bridge v lokálnej sieti (predvolené: 192.168.0.1)
- Slave ID — Modbus adresa brány nastavená cez SW3-P1..P6 (predvolené: 1)
Priraďte TCP-to-RTU bridge statickú IP adresu v DHCP nastaveniach routera, aby sa adresa nemenila po vypnutí napájania. Ak bridge podporuje viac slave adries na tej istej EIA-485 linke, môžete na jednu zbernicu zreťaziť až 63 brán FJ-RC-MBS-1.
Schopnosti zariadení
Šablóna sprístupňuje 6 zariadení dotazovaných z holding registrov H:0 až H:11.
ON/OFF
Jednoduchý spínač na zapnutie alebo vypnutie klimatizácie. Číta a zapisuje register H:0 (Bool). Interval dotazovania: 2,5 s.
Režim
Volič prevádzkového režimu s 5 režimami zdokumentovanými spoločnosťou Intesis:
| Hodnota | Režim |
|---|---|
| 0 | Auto |
| 1 | Kúrenie |
| 2 | Sušenie |
| 3 | Ventilátor |
| 4 | Chladenie |
Šablóna definuje 10 pozícií (hodnoty 0–9). Hodnoty 5–9 sú rezervné sloty, ktoré nie sú zdokumentované v používateľskej príručke a na reálnych jednotkách Fujitsu nebudú dostupné. Číta a zapisuje register H:1 (Int16). Interval dotazovania: 2,5 s.
Rýchlosť ventilátora
Volič rýchlosti ventilátora. Cez zbernicu Fujitsu BWR sú zdokumentované len Auto, Low, Mid, High:
| Hodnota | Rýchlosť |
|---|---|
| 0 | Auto |
| 1 | Low |
| 2 | Mid |
| 3 | High |
Šablóna definuje 10 pozícií (hodnoty 0–9) vrátane neštandardných názvov ako Position-5, Turbo, Position-6 a Position-7 — väčšina z nich nebude na vnútorných jednotkách Fujitsu RAC/VRF dostupná. Register H:21 (read-only, nie je vystavený v šablóne) hlási maximálny počet rýchlostí ventilátora, ktorý pripojená jednotka skutočne podporuje. Číta a zapisuje register H:2 (Int16). Interval dotazovania: 2,5 s.
Poloha lamiel
Ovládanie vertikálnej (U/D) polohy lamiel. Používateľská príručka dokumentuje:
| Hodnota v príručke | Pozícia |
|---|---|
| 0 | Auto |
| 1 | Pozícia 1 (Horizontálna) |
| 2 | Pozícia 2 (Horizontálna) |
| 3 | Pozícia 3 (Stredná) |
| 4 | Pozícia 4 (Vertikálna) |
| 5 | Pozícia 5 (Vertikálna) |
| 10 | Swing |
Používateľská príručka rezervuje hodnotu registra
10pre Swing, ale TapHome šablóna remapuje Swing na hodnotu5, aby zachovala súvislý rozsah multi-value prepínača. Šablóna pridáva aj neštandardné sloty (Pozícia 6, Pozícia 7, Swirl), ktoré nie sú zdokumentované pre Fujitsu RAC/VRF cez zbernicu BWR — väčšina z nich nebude mať na reálnych vnútorných jednotkách žiadny účinok. Používateľské popisy hodnôt vstrings.yamlopravujú dva preklepy v podkladovom XML („Poistion-5 (Vetical)" → „Position 5 (Vertical)").
Číta a zapisuje register H:3 (Int16). Interval dotazovania: 2,5 s.
Termostat
Nastavená teplota (register H:4, čítanie/zápis) a aktuálna referenčná teplota (register H:5, len čítanie). Rozsah nastavenej teploty na jednotkách Fujitsu je 16–30 °C. Referenčná teplota zobrazuje hodnotu z vlastného senzora klimatizácie (alebo 0x8000, kým z BWR zbernice ešte neprišla žiadna hodnota).
TapHome šablóna aplikuje na teplotné registre deliteľ /100, ale používateľská príručka FJ-RC-MBS-1 dokumentuje len dva režimy teploty voliteľné cez SW4-P1: x1 (predvolené, celé °C) a x10 (decicelsius). Pre túto bránu nie je zdokumentovaný žiadny režim x100 (centi-stupne). TapHome integrácia predpokladá, že brána je nakonfigurovaná podľa predvoleného nastavenia — hodnoty možno doladiť v skriptoch šablóny, ak sa škálovanie líši v inštalácii. Ak vidíte nastavenú teplotu reportovanú ako ~0,22 °C namiesto 22 °C, overte surové hodnoty registrov pomocou TapHome Modbus debug nástroja a podľa toho upravte buď DIP prepínače brány, alebo škálovanie šablóny.
Interval dotazovania: 2,5 s.
Chybový kód
Číselná hodnota len na čítanie z registra H:11. Kľúčové hodnoty:
| Hodnota | Význam |
|---|---|
| 0 | Žiadna chyba |
| 65535 | Komunikačná chyba medzi bránou Intesis a klimatizáciou |
| Iné | Chybový kód Fujitsu — aktívna tabuľka závisí od SW1-P3 (typ jednotky) |
Kompletné mapovanie chybových kódov je publikované v používateľskej príručke (sekcie 7.2 a 7.3) — séria RAC a VRF J-II/V-II/VR-II zdieľajú jednu tabuľku; séria VRF V/S/J používa samostatnú tabuľku. Kódy pokrývajú chyby vnútornej jednotky, vonkajšej jednotky, senzorov, kompresora, meniča a komunikácie. Zariadenia s firmvérom ≤ 2.1 pripojené k jednotkám RAC G / VRF J-II / V-II / VR-II musia pripočítať 100 k zobrazenému kódu pred jeho vyhľadaním.
Interval dotazovania: 15 s.
Riešenie problémov
Žiadna Modbus komunikácia
- Overte, že vnútorná jednotka klimatizácie je zapnutá — brána potrebuje 12 VDC dodávané cez zbernicu BWR.
- Skontrolujte LED indikátory: L1 + L2 pulzujú (5 s ON) pri štarte; L1 bliká (100 ms ON / 1900 ms OFF) indikuje normálnu prevádzku; L1 bliká (500 ms ON / 500 ms OFF) indikuje komunikačnú chybu s klimatizáciou.
- Potvrďte, že slave adresa v TapHome zodpovedá binárnemu nastaveniu SW3-P1..P6 na bráne.
- Uistite sa, že TCP-to-RTU bridge je v rovnakej sieti ako TapHome Core a sériové nastavenia bridge sa zhodujú s baud rate SW3 (predvolené 9600 bps, 8N2).
- Overte polaritu EIA-485 — A+ / B- musí byť konzistentné na všetkých zariadeniach na zbernici.
- Skontrolujte, že zakončenie 120 Ω je aktivované na oboch koncoch zbernice EIA-485 (jeden koniec je typicky bridge, druhý je brána cez SW4-P4 = ON).
Chybový kód 65535 nepretržite
Toto indikuje, že brána nemôže komunikovať s vnútornou jednotkou Fujitsu cez zbernicu BWR/RWB. Skontrolujte:
- BWR kábel je pripojený so správnym farebným poradím R-W-B na oboch koncoch.
- Vnútorná jednotka klimatizácie je napájaná zo siete.
- Ak je prítomný aj drôtový diaľkový ovládač Fujitsu, potvrďte, že len jedno zariadenie (brána alebo ovládač) je nakonfigurované ako Master — overte SW1-P1 voči topológii.
- Dĺžka zbernice BWR nepresahuje 500 m.
Konflikt Master/Slave na zbernici BWR
Ak sú drôtový diaľkový ovládač Fujitsu aj brána nakonfigurované ako Master, zbernica BWR bude kolidovať a jedno alebo obe zariadenia prestanú reagovať. Nastavte SW1-P1 na ON (brána ako Slave) vždy, keď je drôtový ovládač Fujitsu prítomný na rovnakej zbernici, a na OFF (brána ako Master) len ak nie je pripojený žiadny drôtový ovládač Fujitsu.
Hodnoty teploty sú nesprávne
Šablóna používa deliteľ /100 na registroch H:4 a H:5. Predvolené nastavenie DIP (SW4-P1 = OFF) posiela teplotu v celých stupňoch (x1) — pri škálovaní /100 zo strany TapHome bude nastavená teplota 22 °C reportovaná ako 0,22 °C. Použite Modbus debug nástroj v TapHome na čítanie surových hodnôt registrov a porovnanie s očakávanou nastavenou teplotou, potom buď prekonfigurujte bránu, alebo upravte deliteľ v skriptoch šablóny.
Nesprávne chybové kódy po aktualizácii firmvéru alebo zmene modelu
Mapovanie chybových kódov závisí od SW1-P3 (typ jednotky) a verzie firmvéru brány. Po zmene pripojeného modelu klimatizácie alebo aktualizácii firmvéru brány znovu skontrolujte, že SW1-P3 stále zodpovedá typu jednotky (G séria + VRF J-II/V-II/VR-II → OFF; RAC inverter / non-inverter + VRF V/S/J → ON), a že offset verzie firmvéru (+100 na FW ≤ 2.1) je zohľadnený pri vyhľadávaní kódov v príručke.
