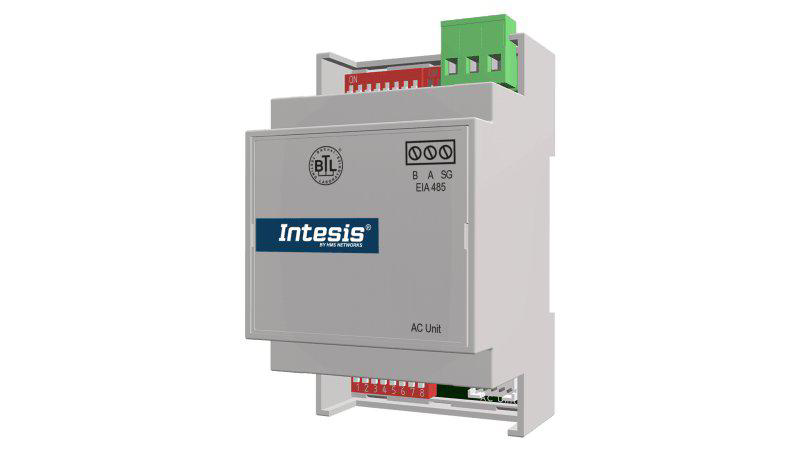

IntesisBOX FJ-AC-MBS-1 (objednávací kód IN485FGL001I000, starší INMBSFGL001I000) je Modbus brána od spoločnosti Intesis (HMS Networks), ktorá prepája vnútorné jednotky klimatizácií Fujitsu RAC a VRF s Modbus RTU (EIA-485) sieťami. TapHome sa pripája k bráne cez Modbus TCP pomocou TCP-to-RTU bridge — samotná brána komunikuje s jednotkou Fujitsu cez proprietárny konektor CN65.
Šablóna poskytuje ovládanie ON/OFF, výber prevádzkového režimu, nastavenie rýchlosti ventilátora, ovládanie polohy lamiel, termostat s nastavenou a aktuálnou teplotou a monitorovanie chybových kódov.
Hardvérové pripojenie

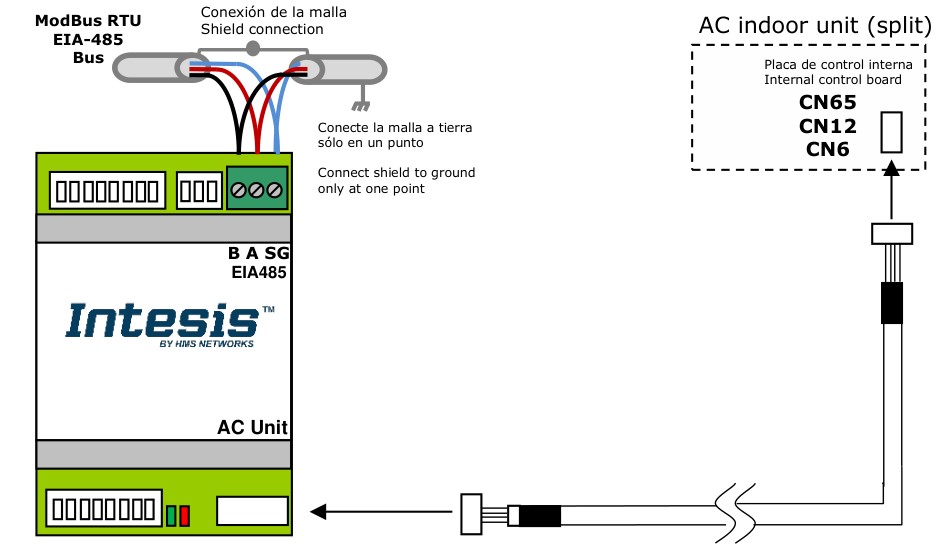

Brána má dve pripojovacie rozhrania:
- Konektor CN65 — pripája sa k zásuvke CN65 na riadiacej doske vnútornej jednotky Fujitsu pomocou dodávaného 200 mm kábla
- Konektor EIA-485 (3 póly, A+ / B- / SG) — pripája sa na zbernicu Modbus RTU (max 1 200 m, bez slučkových alebo hviezdicových topológií)
Brána je napájaná priamo z vnútornej jednotky klimatizácie (12 VDC) — externý zdroj nie je potrebný. Možnosti montáže zahŕňajú DIN lištu (EN60715 TH35), nástennú montáž alebo umiestnenie vo vnútri vnútornej jednotky.
Pred otvorením vnútornej jednotky a pripojením brány odpojte klimatizáciu od siete. Dodávaný kábel má dĺžku 200 mm — jeho predĺženie alebo skrátenie môže spôsobiť poruchu. Prepojovací kábel udržiavajte čo najďalej od elektrických vodičov a uzemňovacích vodičov.
Ukončenie zbernice EIA-485
Na každom konci zbernice EIA-485 je potrebný 120 ohmový zakončovací odpor. Brána má vstavaný 120 ohmový odpor, ktorý sa aktivuje cez DIP prepínač SW3 pozícia P1 (v používateľskej príručke označený ako SW4 P1). Aktivujte ho len ak je brána na jednom konci zbernice.
Konfigurácia DIP prepínačov

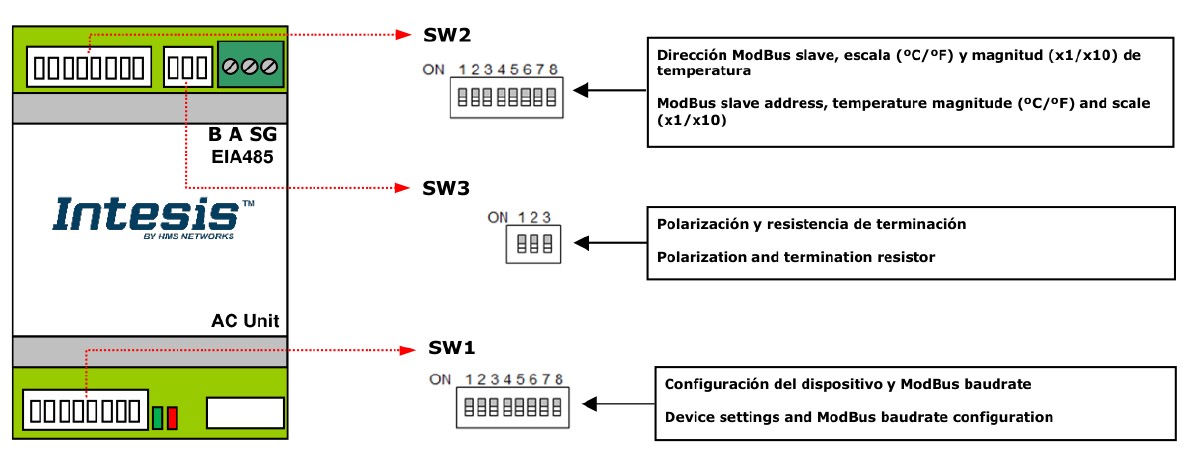

Brána má tri banky DIP prepínačov: SW1 (konfigurácia klimatizácie a prenosová rýchlosť), SW2 (Modbus adresa a formát teploty) a SW3 (polarizácia a zakončenie zbernice). Všetky zmeny vyžadujú vypnutie a zapnutie napájania.
Škálovanie teploty (SW2-P7/P8) — dôležité pre TapHome
TapHome šablóna delí hodnoty teplotného registra číslom 100. Predvolené nastavenie DIP prepínača odosiela teplotu v stupňoch (x1), čo znamená, že nastavená teplota 22 °C sa prenesie ako 22. Šablóna potom vydelí 100, čím sa získa 0,22 °C — čo je nesprávne.
Šablóna používa delenie 100, ale predvolené nastavenie DIP prepínača (režim x1) odosiela celočíselné hodnoty stupňov. Pri x1 sa hodnota 22 vydelená 100 rovná 0,22 °C namiesto očakávaných 22,0 °C. Ani nastavenie x1, ani x10 presne nezodpovedá škálovaniu šablóny /100. Overte skutočné hodnoty registrov pomocou Modbus debug nástroja v TapHome a podľa potreby upravte DIP prepínač alebo škálovanie šablóny.
| SW2-P7 | Popis |
|---|---|
| OFF | Veľkosť teploty x1 (1 °C = hodnota 1) (predvolené) |
| ON | Veľkosť teploty x10 (1 °C = hodnota 10) |
| SW2-P8 | Popis |
|---|---|
| OFF | Teplota v stupňoch Celzia (predvolené) |
| ON | Teplota v stupňoch Fahrenheita |
Modbus adresa (SW2-P1..P6)
Binárne kódovaná adresa slave, rozsah 1–63. Predvolená: 1 (iba P1 je ON). Pozície P7 a P8 prepínača SW2 ovládajú formát teploty (viď vyššie).
Prenosová rýchlosť (SW1-P6..P8)
Predvolená: 9600 bps. Dostupné rýchlosti: 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps.
| SW1-P6 | SW1-P7 | SW1-P8 | Prenosová rýchlosť |
|---|---|---|---|
| OFF | OFF | OFF | 2400 bps |
| ON | OFF | OFF | 4800 bps |
| OFF | ON | OFF | 9600 bps (predvolená) |
| ON | ON | OFF | 19200 bps |
| OFF | OFF | ON | 38400 bps |
| ON | OFF | ON | 57600 bps |
| OFF | ON | ON | 76800 bps |
| ON | ON | ON | 115200 bps |
Zakončenie a polarizácia zbernice (SW3)
| Pozícia SW3 | Popis |
|---|---|
| P1 | Zakončenie zbernice EIA-485 120 ohm — OFF: vypnuté (predvolené), ON: zapnuté |
| P3 | Polarizácia zbernice EIA-485 — OFF: vypnutá (predvolené), ON: aktívna |
Pripojenie k TapHome
Keďže IntesisBOX komunikuje cez Modbus RTU (EIA-485), medzi TapHome Core a zbernicou EIA-485 je potrebný Modbus TCP-to-RTU bridge. TapHome sa pripája k bridge cez lokálnu sieť pomocou Modbus TCP.
Pri importe šablóny v TapHome zadajte:
- IP adresa — IP adresa TCP-to-RTU bridge v lokálnej sieti (predvolená: 192.168.0.1)
- Slave ID — Modbus adresa brány nastavená cez DIP prepínače (predvolená: 1)
Priraďte statickú IP adresu pre TCP-to-RTU bridge v DHCP nastaveniach routera, aby sa adresa nezmenila po vypnutí a zapnutí napájania.
Schopnosti zariadení
Šablóna poskytuje 6 zariadení komunikujúcich cez holding registre H:0 až H:11.
ON/OFF
Jednoduchý prepínač na zapnutie a vypnutie klimatizácie. Číta a zapisuje register H:0 (Bool). Interval dotazovania: 2,5 s.
Režim
Výber prevádzkového režimu s 5 štandardnými režimami dokumentovanými spoločnosťou Intesis:
| Hodnota | Režim |
|---|---|
| 0 | Auto |
| 1 | Heat |
| 2 | Dry |
| 3 | Fan |
| 4 | Cool |
Šablóna definuje 10 pozícií (hodnoty 0–9). Hodnoty 5–9 nie sú v používateľskej príručke dokumentované a sú rezervné — väčšina inštalácií využije iba prvých päť.
Číta a zapisuje register H:1 (Int16). Interval dotazovania: 2,5 s.
Rýchlosť ventilátora
Výber rýchlosti ventilátora. Fujitsu podporuje až 4 pomenované rýchlosti plus automatický režim:
| Hodnota | Rýchlosť |
|---|---|
| 0 | Auto |
| 1 | Quiet |
| 2 | Low |
| 3 | Mid |
| 4 | High |
Šablóna definuje 10 pozícií (hodnoty 0–9). Používateľská príručka dokumentuje 5 funkčných pozícií: Auto (0), Quiet (1), Low (2), Med (3) a High (4). Register H:21 udáva maximálny počet rýchlostí ventilátora podporovaných pripojenou jednotkou. Hodnoty mimo dokumentovaný rozsah nebudú mať žiadny účinok.
Číta a zapisuje register H:2 (Int16). Interval dotazovania: 2,5 s.
Poloha lamiel
Ovládanie vertikálnej polohy lamiel (U/D). Používateľská príručka dokumentuje pozície 1–4 a Swing (hodnota 10). Šablóna ich premapuje do súvislého rozsahu pre viachodnotový prepínač:
| Hodnota (šablóna) | Pozícia |
|---|---|
| 1 | Position 1 (Horizontal) |
| 2 | Position 2 (Horizontal) |
| 3 | Position 3 (Medium) |
| 4 | Position 4 (Vertical) |
| 5 | Swing |
Používateľská príručka dokumentuje Swing ako hodnotu 10, ale šablóna ho mapuje na hodnotu 5 pre vytvorenie súvislého rozsahu viachodnotového prepínača. Hodnoty 6–9 sú pozičné zástupné miesta. Počet dostupných polôh lamiel závisí od pripojeného modelu Fujitsu.
Číta a zapisuje register H:3 (Int16). Interval dotazovania: 2,5 s.
Termostat
Nastavená teplota (register H:4, čítanie/zápis) a aktuálna referenčná teplota (register H:5, iba čítanie). Šablóna delí čítané hodnoty 100 a zapisované hodnoty násobí 100.
Rozsah nastavenej teploty je 16–30 °C. Referenčná teplota zobrazuje hodnotu z vlastného senzora klimatizácie, pokiaľ nebola do registra H:22 zapísaná hodnota z externého senzora.
Interval dotazovania: 2,5 s.
Chybový kód
Číselná hodnota iba na čítanie z registra H:11. Kľúčové hodnoty:
| Hodnota | Význam |
|---|---|
| 0 | Žiadna chyba |
| 65535 | Chyba komunikácie medzi bránou a klimatizáciou |
| Iné | Chybový kód Fujitsu (viď používateľskú príručku pre kompletný zoznam) |
Chybové kódy Fujitsu sa líšia medzi sériami RAC/VRF. Série RAC a VRF J-II/V-II/VR-II používajú kódy 1–91 pokrývajúce chyby vnútornej jednotky, vonkajšej jednotky, senzorov, kompresora a meniča. Séria VRF V/S/J používa odlišný rozsah chybových kódov.
Interval dotazovania: 15 s.
Riešenie problémov
Žiadna Modbus komunikácia
- Overte, že vnútorná jednotka klimatizácie je zapnutá — brána vyžaduje 12 VDC z jednotky
- Skontrolujte LED indikátory: L1+L2 pulz (5 s ON) znamená štart; L1 blikanie (100 ms ON, 1900 ms OFF) znamená normálnu prevádzku; L1 blikanie (500 ms ON, 500 ms OFF) znamená chybu komunikácie s klimatizáciou
- Potvrďte, že adresa slave v TapHome zodpovedá nastaveniu DIP prepínača SW2 na bráne
- Uistite sa, že TCP-to-RTU bridge je v rovnakej sieti ako TapHome Core
- Overte polaritu EIA-485: A+ / B- musí byť konzistentná naprieč všetkými zariadeniami na zbernici
Chybový kód 65535 nepretržite
Toto indikuje, že brána nemôže komunikovať s vnútornou jednotkou Fujitsu cez konektor CN65. Skontrolujte kábel medzi bránou a zásuvkou CN65 na riadiacej doske vnútornej jednotky. Overte, že klimatizácia je zapnutá a prepojovací kábel je originálny 200 mm kábel dodávaný s bránou.
Nesprávne hodnoty teploty
