IntesisBOX DK-RC-MBS-1 (aktuálny objednávací kód INMBSDAI001R000, nahradený IN485DAI001R000 — rovnaký hardvér, nové SKU) je Modbus brána od spoločnosti Intesis (HMS Networks), ktorá prepája komerčné klimatizačné systémy Daikin VRV a SKY Air so sieťami Modbus RTU (EIA-485). Na rozdiel od príbuznej DK-AC-MBS-1 — ktorá sa pripája na konektor PCB vnútornej jednotky rezidenčných Daikin RAC — sa DK-RC-MBS-1 pripája na zbernicu káblového diaľkového ovládača Daikin P1P2, tú istú dvojvodičovú zbernicu, ktorú používa voliteľný ovládač Daikin BRC. To z neho robí správnu voľbu pre komerčné inštalácie VRV (tepelné čerpadlo aj rekuperácia tepla) a SKY Air.
TapHome sa pripája k bráne cez Modbus TCP prostredníctvom prevodníka TCP-RTU — samotná brána je natívny Modbus RTU slave. Šablóna poskytuje ovládanie ON/OFF, výber prevádzkového režimu, nastavenie rýchlosti ventilátora, ovládanie polohy lamiel, termostat s nastavenou a aktuálnou teplotou a sledovanie chybových kódov. Jedna brána dokáže riadiť až 16 vnútorných jednotiek ako jednu logickú jednotku a na jednej zbernici EIA-485 môže byť zapojených až 63 brán.
Hardvérové pripojenie
Brána má dva vymeniteľné svorkovnicové konektory:
- Zbernica P1P2 (2-pólová zelená svorkovnica: P1 / P2) — pripája sa na zbernicu diaľkového ovládača Daikin. Tá istá zbernica, ktorá pripája Daikin BRC ovládač k vnútornej jednotke. Pripojenie P1P2 nemá žiadnu špecifickú polaritu — P1 a P2 sú zameniteľné.
- Zbernica EIA-485 (2-pólová zelená svorkovnica: A+ / B-) — pripája sa na zbernicu Modbus RTU, kde sa nachádza prevodník TCP-RTU TapHome ako Modbus master. Na tejto strane dodržte polaritu.
Brána je napájaná priamo z vnútornej jednotky Daikin cez zbernicu P1P2 — externý zdroj napájania nie je potrebný. Vnútorná jednotka klimatizácie preto musí byť pripojená k sieťovému napájaniu, aby brána mohla komunikovať.

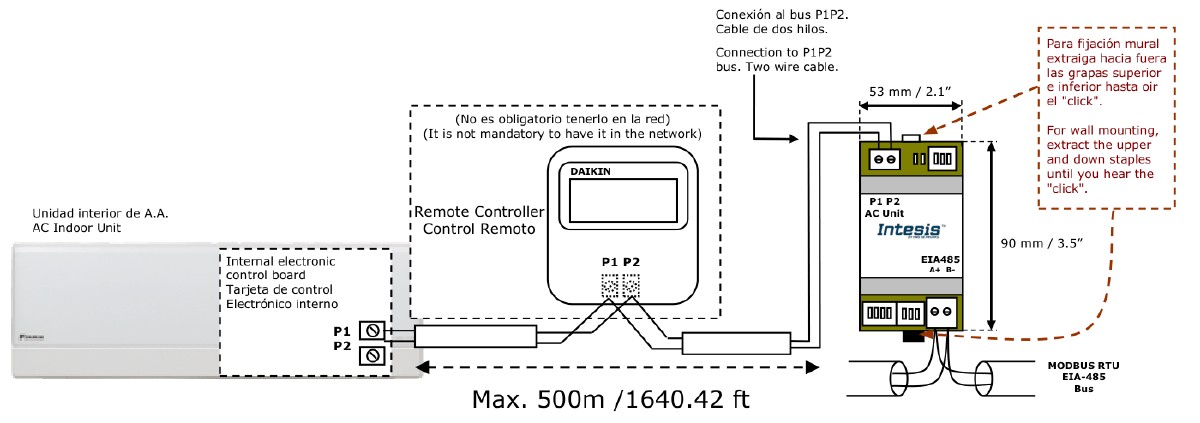

Schéma zapojenia
Na zbernici P1P2 sú možné dve platné topológie, vybrané DIP prepínačom SW1-P1..P2:
- Káblový ovládač Daikin BRC je prítomný — pripojte bránu paralelne s existujúcim Daikin BRC kdekoľvek na linke P1P2. BRC zostáva ako Master, brána je nakonfigurovaná ako Slave (SW1-P1..P2 = predvolené). BRC aj Modbus strana môžu vydávať príkazy súčasne.
- Bez káblového ovládača — pripojte bránu priamo na zbernicu P1P2 vnútornej jednotky a nakonfigurujte ju ako Master. Klimatizáciu ovláda iba brána.
Pred otvorením vnútornej jednotky odpojte klimatizáciu od sieťového napájania. Iba jedno zariadenie na zbernici P1P2 môže byť Master — ak sú Daikin BRC aj brána nakonfigurované ako Master, komunikácia sa zastaví. Komunikačný kábel P1P2 veďte mimo silových a uzemňovacích vodičov; nezväzujte ich spolu. Maximálna dĺžka zbernice P1P2 je 500 m / 1 640 ft, dĺžka zbernice EIA-485 je 1 200 m / 3 937 ft (max. 32 zariadení na segment RS-485).
Zakončenie zbernice EIA-485
Na každom konci zbernice EIA-485 je potrebný zakončovací rezistor 120 Ω. Brána má vstavaný 120 Ω rezistor, ktorý možno aktivovať DIP prepínačom SW4-P4. Aktivujte ho len ak je brána na konci zbernice. Slučkové a hviezdicové topológie nie sú na EIA-485 povolené. Vyžaduje sa fail-safe biasing mechanizmus, ktorý musí poskytnúť Modbus master (zvyčajne je vstavaný v prevodníku TCP-RTU).
Aktivácia komunikácie Modbus
Brána má na čelnej strane tri bloky DIP prepínačov: SW1 (4 piny — Master/Slave + prevádzkový režim VRV + zdroj teplotného snímača), SW3 (8 pinov — slave adresa + baud rate), SW4 (4 piny — teplotná škála + zakončenie EIA-485). Všetky predvolené hodnoty sú použiteľné z výroby, takže pri typickej inštalácii treba skontrolovať len slave adresu a zakončenie EIA-485. Každá zmena DIP prepínačov sa prejaví až po reštarte napájania.
SW1 — Master/Slave, prevádzkový režim VRV a zdroj merania teploty
| Pozícia | Predvolené | Funkcia |
|---|---|---|
| SW1-P1..P2 | Slave (predvolené) | Slave = na zbernici P1P2 je ovládač Daikin BRC nakonfigurovaný ako Master. Master = BRC nie je prítomný (alebo je BRC nakonfigurovaný ako Slave). |
| SW1-P3 | OFF (Slave prevádzkového režimu) | Iba VRV — určuje, či táto brána definuje (Master) alebo nasleduje (Slave) režim kúrenia/chladenia/ventilátora vonkajšej jednotky tepelného čerpadla. Ignorované na systémoch SKY Air a inštaláciách VRV s jednou vnútornou jednotkou. |
| SW1-P4 | OFF (snímač vnútornej jednotky) | OFF = teplota okolia sa číta zo snímača nasávaného vzduchu vnútornej jednotky Daikin. ON = teplota okolia sa číta zo snímača diaľkového ovládača Daikin. |
Nastavenie Master/Slave prevádzkového režimu (SW1-P3) sa vzťahuje len na VRV systémy s tepelným čerpadlom a viacerými vnútornými jednotkami v rôznych režimoch. Vonkajšia jednotka tepelného čerpadla dokáže pracovať vždy len v jednom režime — vnútorná jednotka nakonfigurovaná ako Master tento režim určuje, ostatné ho ako Slave nasledujú a sú obmedzené na režimy uvedené v Prílohe A používateľskej príručky (napr. keď Master = Cool, Slave jednotky môžu pracovať len v režimoch Cool, Fan alebo Dry).
SW3 — Modbus slave adresa (P1..P6) a baud rate (P7..P8)
Slave adresa je binárne zakódovaná na SW3-P1..P6 s P1 = LSB. Rozsah: 0..63. Bežné príklady:
| Adresa | P1 | P2 | P3 | P4 | P5 | P6 |
|---|---|---|---|---|---|---|
| 1 (predvolené) | ON | OFF | OFF | OFF | OFF | OFF |
| 2 | OFF | ON | OFF | OFF | OFF | OFF |
| 3 | ON | ON | OFF | OFF | OFF | OFF |
| 10 | OFF | ON | OFF | ON | OFF | OFF |
| 63 (max) | ON | ON | ON | ON | ON | ON |
Baud rate sa volí kombináciou SW3-P7, SW3-P8 a SW4-P3:
| SW3-P7 | SW3-P8 | SW4-P3 | Baud rate |
|---|---|---|---|
| OFF | OFF | OFF | 2400 bps |
| ON | OFF | OFF | 4800 bps |
| OFF | ON | OFF | 9600 bps (predvolené) |
| ON | ON | OFF | 19200 bps |
| OFF | OFF | ON | 38400 bps |
| ON | OFF | ON | 57600 bps |
| OFF | ON | ON | 76800 bps |
| ON | ON | ON | 115200 bps |
Predvolený formát rámca je 8N2 (8 dátových bitov, bez parity, 2 stop bity). 8N1 je tiež automaticky detekovaný — manuálne nastavenie nie je potrebné. Brána implementuje funkcie Modbus 03, 04, 06 a 16, s limitom 50 registrov na jedno čítanie a 1 register na jeden zápis (funkcia 16 musí vždy obsahovať dĺžku = 1).
SW4 — teplotná škála, bit baud rate a zakončenie EIA-485
| Pozícia | Predvolené | Funkcia |
|---|---|---|
| SW4-P1 | OFF (x1) | OFF = teplota v stupňoch x1 (napr. 22 = 22 °C). ON = decicelsius x10 (napr. 220 = 22,0 °C). |
| SW4-P2 | OFF (Celsius) | OFF = Celsius. ON = Fahrenheit. Nemožno kombinovať s x10. |
| SW4-P3 | — | Pozri tabuľku baud rate SW3 vyššie. |
| SW4-P4 | OFF | OFF = bez integrovaného zakončenia EIA-485. ON = pripojený interný 120 Ω zakončovací rezistor. |
Import šablóny v TapHome
Keďže brána komunikuje cez Modbus RTU, medzi TapHome Core a zbernicou EIA-485 je potrebný prevodník Modbus TCP-RTU. TapHome sa pripája k prevodníku cez lokálnu sieť pomocou Modbus TCP. Pri importe šablóny zadajte:
- IP adresa — IP adresa prevodníka v lokálnej sieti (predvolené: 192.168.0.1)
- Slave ID — Modbus adresa brány nastavená cez SW3-P1..P6 (predvolené: 1)
Priraďte prevodníku TCP-RTU statickú IP adresu v DHCP nastaveniach routera, aby sa adresa po reštarte napájania nezmenila. Ak prevodník podporuje viacero slave adries na rovnakej linke EIA-485, môžete na jednu zbernicu zreťaziť až 63 brán DK-RC-MBS-1 — každá môže riadiť až 16 vnútorných jednotiek Daikin ovládaných ako jedna logická skupina.
Možnosti zariadenia
Šablóna sprístupňuje 6 zariadení dotazovaných z holding registrov H:0 až H:11.
ON/OFF
Jednoduchý spínač na zapnutie alebo vypnutie klimatizačnej jednotky. Číta a zapisuje register H:0 (Bool). Interval dotazovania: 2,5 s.
Režim
Selektor prevádzkového režimu s 5 režimami dokumentovanými spoločnosťou Daikin:
| Hodnota | Režim |
|---|---|
| 0 | Auto |
| 1 | Kúrenie |
| 2 | Sušenie |
| 3 | Ventilátor |
| 4 | Chladenie |
Šablóna definuje 10 pozícií (hodnoty 0–9). Hodnoty 5–9 sú rezervné sloty, ktoré nie sú dokumentované v používateľskej príručke a na reálnych jednotkách Daikin VRV/SKY Air budú nedostupné. Číta a zapisuje register H:1 (Int16). Interval dotazovania: 2,5 s.
Rýchlosť ventilátora
Selektor rýchlosti ventilátora. Cez zbernicu Daikin P1P2 sú dokumentované iba Auto, Low, Mid, High:
| Hodnota šablóny | Rýchlosť |
|---|---|
| 0 | Auto |
| 1 | Low |
| 2 | Mid |
| 3 | High |
Šablóna TapHome pridáva navyše pozíciu Quiet na hodnote
1, čím posúva Low na2, Mid na3a High na4. Používateľská príručka Daikin nedokumentuje rýchlosť Quiet na zbernici P1P2 — výber „Quiet" v TapHome v skutočnosti pošle príkaz Daikin pre Low, „Low" pošle Mid a tak ďalej. Register H:21 (len na čítanie, nie je vystavený v šablóne) hlási maximálny počet rýchlostí ventilátora, ktoré pripojená vnútorná jednotka skutočne podporuje — používateľské rozhranie môže ponúkať viac pozícií, ako jednotka akceptuje.
Číta a zapisuje register H:2 (Int16). Interval dotazovania: 2,5 s.
Poloha lamiel
Ovládanie polohy vertikálnych (U/D) lamiel. Používateľská príručka dokumentuje:
| Hodnota šablóny | Poloha |
|---|---|
| 1 | Pozícia 1 (Horizontálna) |
| 2 | Pozícia 2 (Horizontálna) |
| 3 | Pozícia 3 (Stredná) |
| 4 | Pozícia 4 (Vertikálna) |
| 5 | Pozícia 5 (Vertikálna) |
| 10 | Swing |
Daikin manuál rezervuje hodnotu registra
10pre Swing a používa riedku množinu hodnôt (1..5, 10). Šablóna TapHome remapuje Swing na hodnotu5, aby udržala súvislý rozsah multi-value spínača, a prehadzuje Pozíciu 4 a Pozíciu 5 v mapovaní hodnôt: slot šablóny 4 je označený ako „Pozícia 5 (Vertikálna)", ale podkladový príkaz Daikin zodpovedá hodnote registra 4 (Pozícia 4); slot 6 je označený ako „Pozícia 4 (Vertikálna)", ale posiela hodnotu registra 6, ktorá nie je pre Daikin dokumentovaná. Pokým nebude šablóna opravená, očakávajte, že označenia Pozícia 4 a Pozícia 5 sa na reálnych jednotkách Daikin budú správať obrátene.
Horizontálna (L/R) poloha lamiel je samostatne zdokumentovaná v registri H:26 (Auto / Swing), ale aktuálnou šablónou nie je vystavená. Číta a zapisuje register H:3 (Int16). Interval dotazovania: 2,5 s.
Termostat
Nastavená teplota (register H:4, čítanie/zápis) a aktuálna referenčná teplota (register H:5, len na čítanie). Rozsah nastavenej teploty na jednotkách Daikin je 16–31 °C (61–88 °F). Referenčná teplota zobrazuje hodnotu z vlastného snímača klimatizácie (alebo 0x8000 / -32768 ak ešte nebola prijatá žiadna hodnota z vnútornej jednotky).
Šablóna TapHome aplikuje deliteľa /100 na teplotné registre, ale používateľská príručka DK-RC-MBS-1 dokumentuje iba tri teplotné režimy voliteľné cez SW4-P1 / SW4-P2: x1 Celsius (predvolené), x10 decicelsius a Fahrenheit (x1). Pre túto bránu nie je zdokumentovaný žiadny x100 (centi-stupňový) režim. Na predvolene nakonfigurovanej Celsius jednotke sa preto môžu nastavené teploty javiť 100× príliš malé (napr.
0,22 °Cnamiesto22 °C). Ak pozorujete takéto škálovanie, overte si surové hodnoty registrov pomocou nástroja TapHome Modbus debug a upravte buď DIP prepínače brány, alebo škálovanie šablóny.
Interval dotazovania: 2,5 s.
Chybový kód
Číselná hodnota len na čítanie z registra H:11. Kľúčové hodnoty:
| Hodnota | Význam |
|---|---|
| 0 | Žiadna chyba |
| 65535 | Komunikačná chyba medzi Intesis bránou a klimatizačnou jednotkou |
| Iné | Chybový kód Daikin — číselná reprezentácia dvojznakových kódov Daikin (napr. A1, U4, M1) |
Kompletná tabuľka chybových kódov Daikin je publikovaná v sekcii 9 používateľskej príručky a je spoločná pre systémy VRV aj SKY Air. Pokrýva poruchy vnútornej jednotky (A0–CF), poruchy vonkajšej jednotky (E0–LC, P0–PJ), systémové poruchy (U0–UF), poruchy centralizovaného ovládania (M2–MC) a ďalšie. Keď viac vnútorných jednotiek zdieľa jednu bránu, register H:81 (len na čítanie, nie je vystavený v šablóne) hlási číslo vnútornej jednotky, ktorá chybu vyvolala.
Interval dotazovania: 15 s.
Riešenie problémov
Žiadna komunikácia Modbus
- Overte, že vnútorná jednotka klimatizácie je zapnutá — brána je napájaná zo zbernice P1P2 a kým nie je vnútorná jednotka pripojená k sieti, vôbec neodpovedá.
- Skontrolujte LED indikátory: LED1 + LED2 pulzujú (3 s ON) pri štarte; LED1 bliká (100 ms ON / 1900 ms OFF) — normálna prevádzka; LED1 bliká (500 ms ON / 500 ms OFF) — komunikačná chyba s klimatizáciou; LED2 pulzuje (3 s) — udalosť podpätia na zbernici P1P2.
- Potvrďte, že slave adresa v TapHome zodpovedá binárnemu nastaveniu SW3-P1..P6 na bráne (každý pin = jeden bit, P1 = LSB).
- Uistite sa, že prevodník TCP-RTU je v rovnakej sieti ako TapHome Core a že sériové nastavenia prevodníka zodpovedajú baud rate SW3 + SW4-P3 (predvolené 9600 bps, 8N2).
- Overte polaritu EIA-485 — A+ / B- musí byť konzistentná na všetkých zariadeniach na zbernici.
- Skontrolujte, že 120 Ω zakončenie je zapnuté na oboch koncoch zbernice EIA-485 (jeden koniec je zvyčajne prevodník, druhý je brána cez SW4-P4 = ON).
Chybový kód 65535 trvalo
Indikuje, že brána nedokáže komunikovať s vnútornou jednotkou Daikin cez zbernicu P1P2. Skontrolujte:
- Kábel P1P2 je pripojený na oboch koncoch (bez špecifickej polarity, ale oba vodiče musia byť prítomné).
- Vnútorná jednotka klimatizácie je napájaná (sieť).
- Ak je prítomný aj káblový ovládač Daikin BRC, potvrďte, že iba jedno zariadenie (brána alebo BRC) je nakonfigurované ako Master — overte SW1-P1..P2 oproti topológii.
- Dĺžka zbernice P1P2 nepresahuje 500 m.
- LED2 nepulzuje signál podpätia — ak áno, skontrolujte pomocné napájanie vnútornej jednotky na linke P1P2.
Konflikt Master/Slave na zbernici P1P2
Ak sú Daikin BRC aj brána nakonfigurované ako Master, zbernica P1P2 sa zrazí a jedno alebo obe zariadenia prestanú odpovedať. Nastavte SW1-P1..P2 na Slave (predvolené) vždy, keď je na rovnakej zbernici prítomný BRC nakonfigurovaný ako Master, a na Master iba vtedy, keď nie je pripojený žiadny káblový ovládač Daikin (alebo keď je samotný BRC nastavený na Slave).
Hodnoty teploty sú nesprávne
Šablóna používa deliteľa /100 na registroch H:4 a H:5. Predvolené nastavenie DIP (SW4-P1 = OFF, SW4-P2 = OFF) posiela teplotu v celých stupňoch Celzia (x1) — pri škálovaní /100 na strane TapHome sa nastavená teplota 22 °C bude hlásiť ako 0,22 °C. Pomocou nástroja Modbus debug v TapHome načítajte surové hodnoty registrov a porovnajte ich s očakávanou nastavenou teplotou, potom buď prekonfigurujte bránu, alebo upravte deliteľa v skriptoch šablóny.
Pozícia 4 / Pozícia 5 lamiel sa správajú prehodené
Šablóna TapHome prehadzuje označenia Daikin Pozícia 4 (Vertikálna) a Pozícia 5 (Vertikálna) v multi-value spínači. Ak sa lamela pohne do iného uhla, ako naznačuje označenie, je to dôvod — výber „Pozícia 5 (Vertikálna)" v skutočnosti pošle príkaz Daikin pre Pozíciu 4 a naopak. Pokiaľ nebude šablóna opravená, vyberajte slot, ktorý vyvolá požadovanú fyzickú polohu lamiel, namiesto spoliehania sa na označenie.
Lokálny diaľkový ovládač nedokáže zmeniť nastavenú teplotu (aktívna virtuálna teplota)
DK-RC-MBS-1 podporuje funkciu „externá teplota okolia" (register H:22, nie je vystavený v aktuálnej šablóne), ktorá aktivuje mechanizmus virtuálnej teploty Daikin: SAC = TAC − (TBMS − SBMS). Kým je aktívny, Daikin BRC nemôže zmeniť nastavenú teplotu, pretože nastavená teplota vnútornej jednotky je výhradne riadená korekciou virtuálnej teploty. Na deaktiváciu zo strany Modbus zapíšte -32768 (0x8000) do registra H:22 — tým sa zruší externá referencia a riadenie nastavenej teploty sa vráti BRC.
Zmeny DIP prepínačov nemajú žiadny účinok
Konfigurácia DIP prepínačov sa prejaví až po reštarte napájania brány. Odpojte vnútornú jednotku klimatizácie od siete na minimálne 10 sekúnd, potom ju znova pripojte — brána je napájaná zo zbernice P1P2 a pri zapnutí načíta nové DIP nastavenia.
