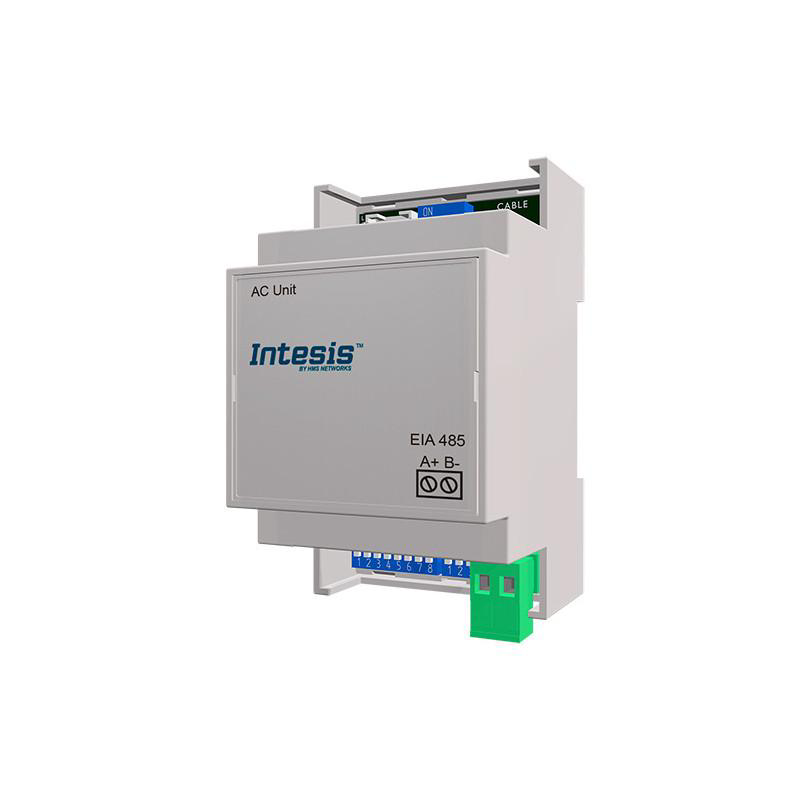

IntesisBOX DK-AC-MBS-1 (objednávací kód INMBSDAI001I000) je Modbus brána od Intesis (HMS Networks), ktorá prepája domáce vnútorné klimatizačné jednotky Daikin so sieťami Modbus RTU (EIA-485). TapHome sa pripája k bráne cez Modbus TCP pomocou TCP-to-RTU mosta — brána samotná komunikuje s klimatizačnou jednotkou Daikin cez proprietárnu zbernicu MD-RC.
Šablóna poskytuje ovládanie ON/OFF, výber prevádzkového režimu, nastavenie rýchlosti ventilátora, ovládanie polohy lamiel, termostat s nastavenou a aktuálnou teplotou a monitorovanie chybových kódov.
Zapojenie

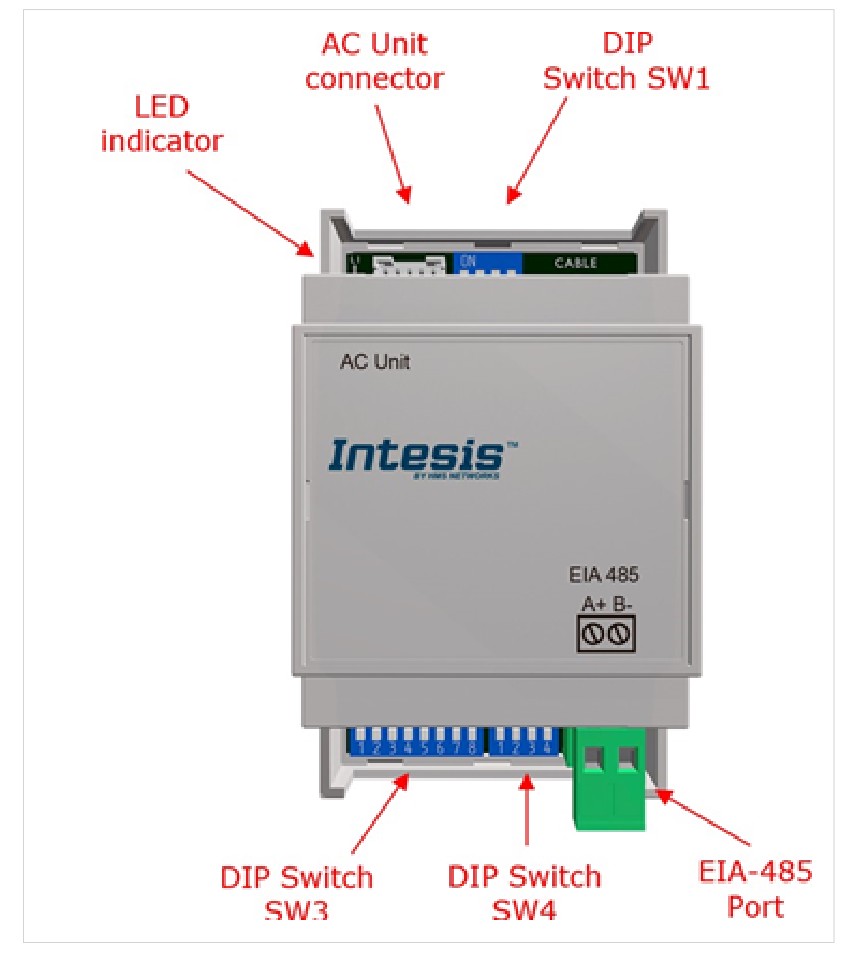

Brána má dva konektory:

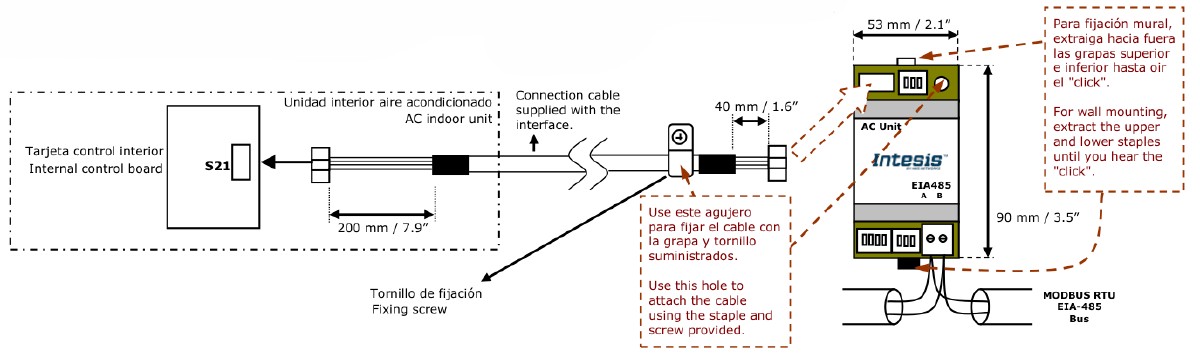

- Konektor K1 — pripája sa k zásuvke S21 na riadiacej doske vnútornej jednotky Daikin cez dodaný 1,5 m kábel (nepredlžovať ani neskracovať)
- Konektor EIA-485 (2 póly, A+ / B-) — pripája sa k zbernici Modbus RTU (max 1 200 m, bez slučkových alebo hviezdicových topológií)
Brána sa napája priamo z vnútornej jednotky klimatizácie (12 VDC) — externý napájací zdroj nie je potrebný. Možnosti montáže zahŕňajú DIN lištu (konzola v balení) alebo montáž na stenu.
Pred otvorením vnútornej jednotky a pripojením brány odpojte klimatizáciu od siete. Dodaný kábel je dlhý 1,5 m — jeho predĺženie alebo skrátenie môže spôsobiť poruchu. Pripojovací kábel umiestnite čo najďalej od elektrických vodičov a uzemňovacích káblov.
Terminačný odpor zbernice EIA-485
Na každom konci zbernice EIA-485 je potrebný terminačný odpor 120 ohmov. Brána má vstavaný odpor 120 ohmov, ktorý sa aktivuje cez DIP prepínač SW4 pozícia 1. Aktivujte ho len ak je brána na jednom konci zbernice.
Konfigurácia DIP prepínačov

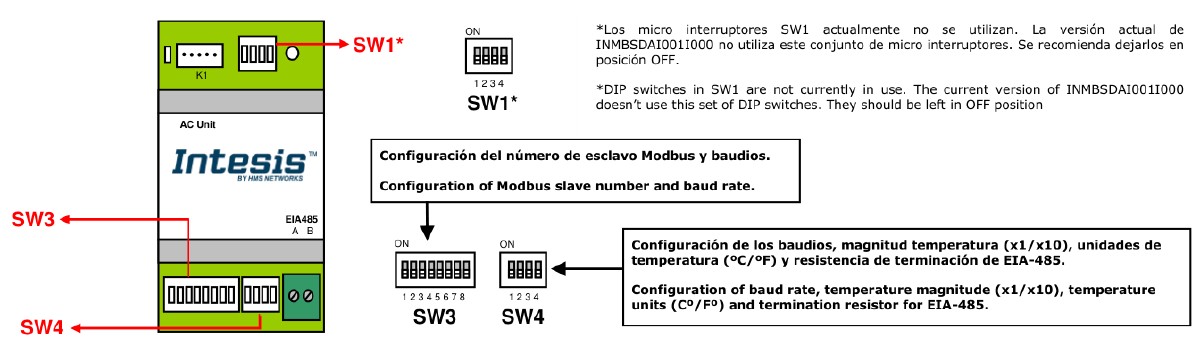

Brána má tri banky DIP prepínačov: SW1 (pri tomto modeli sa nepoužíva), SW3 (Modbus adresa a prenosová rýchlosť) a SW4 (formát teploty, prenosová rýchlosť, terminácia). Všetky zmeny vyžadujú reštart napájania.
Škálovanie teploty (SW4-P3) — dôležité pre TapHome
TapHome šablóna delí hodnoty teplotného registra číslom 100. Predvolené nastavenie DIP prepínača odosiela teplotu v desatinách stupňov Celzia (x10), čo znamená, že nastavená teplota 22,0 °C sa prenáša ako 220 v registri. Šablóna potom delí 100, čo dáva 2,2 °C — čo je nesprávne.
Šablóna používa deliteľa 100, ale predvolené nastavenie DIP prepínača (režim x10) násobí hodnoty len 10. Pri režime x10 sa hodnota 220 delená 100 rovná 2,2 °C namiesto očakávaných 22,0 °C. Ani nastavenie x1, ani x10 nepasuje presne na škálovanie /100 v šablóne. Overte skutočné hodnoty registrov pomocou Modbus debug nástroja v TapHome a podľa potreby upravte DIP prepínač alebo škálovanie šablóny.
| SW4-P3 | Popis |
|---|---|
| OFF | Veľkosť teploty ×1 (1 °C = hodnota 1) |
| ON | Veľkosť teploty ×10 (1 °C = hodnota 10) (predvolené) |
| SW4-P4 | Popis |
|---|---|
| OFF | Teplota v stupňoch Celzia (predvolené) |
| ON | Teplota v stupňoch Fahrenheita |
Modbus adresa (SW3-P1..P6)
Binárne kódovaná slave adresa, rozsah 1-63. Predvolené: 1 (len P1 je ON). Pozície P7 a P8 na SW3 sa nepoužívajú.
Prenosová rýchlosť (SW3-P5..P6 + SW4-P2)
Predvolené: 9600 bps. Dostupné rýchlosti: 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps.
| SW3-P5 | SW3-P6 | SW4-P2 | Prenosová rýchlosť |
|---|---|---|---|
| OFF | OFF | OFF | 2400 bps |
| ON | OFF | OFF | 4800 bps |
| OFF | ON | OFF | 9600 bps (predvolené) |
| ON | ON | OFF | 19200 bps |
| OFF | OFF | ON | 38400 bps |
| ON | OFF | ON | 57600 bps |
| OFF | ON | ON | 76800 bps |
| ON | ON | ON | 115200 bps |
Terminačný odpor (SW4-P1)
| SW4-P1 | Popis |
|---|---|
| OFF | Zbernica EIA-485 bez terminačného odporu (predvolené) |
| ON | Interný terminačný odpor 120 ohmov zapojený |
Pripojenie k TapHome
Keďže IntesisBOX komunikuje cez Modbus RTU (EIA-485), medzi TapHome Core a zbernicou EIA-485 je potrebný Modbus TCP-to-RTU most. TapHome sa pripája k mostu cez lokálnu sieť pomocou Modbus TCP.
Pri importovaní šablóny v TapHome zadajte:
- IP adresa — IP adresa TCP-to-RTU mosta v lokálnej sieti (predvolené: 192.168.0.1)
- Slave ID — Modbus adresa brány nastavená cez DIP prepínače (predvolené: 1)
Priraďte TCP-to-RTU mostu statickú IP adresu v DHCP nastaveniach routera, aby sa adresa nezmenila po reštarte napájania.
Funkcie zariadení
Šablóna vytvára 6 zariadení komunikujúcich cez holding registre H:0 až H:11.
ON/OFF
Jednoduchý spínač na zapnutie alebo vypnutie klimatizácie. Číta a zapisuje register H:0 (Bool). Interval dotazovania: 2,5 s.
Režim
Výber prevádzkového režimu s 5 štandardnými režimami dokumentovanými spoločnosťou Intesis:
| Hodnota | Režim |
|---|---|
| 0 | Auto |
| 1 | Kúrenie |
| 2 | Sušenie |
| 3 | Ventilátor |
| 4 | Chladenie |
Šablóna definuje 10 pozícií (hodnoty 0-9). Hodnoty 5-9 nie sú dokumentované v používateľskom manuáli a môžu byť dostupné na špecifických modeloch Daikin — väčšina inštalácií bude používať len prvých päť.
Číta a zapisuje register H:1 (Int16). Interval dotazovania: 2,5 s.
Rýchlosť ventilátora
Výber rýchlosti ventilátora. Daikin podporuje až 6 pomenovaných rýchlostí plus auto a zastavenie ventilátora:
| Hodnota | Rýchlosť |
|---|---|
| 0 | Auto |
| 1 | Nízka |
| 2 | Stredná-1 |
| 3 | Stredná-2 |
| 4 | Vysoká |
| 5 | Stredná-3 |
Šablóna definuje 10 pozícií (hodnoty 0-9). Používateľský manuál dokumentuje 7 funkčných pozícií: Auto (0), Rýchlosť 1-6 a Zastavenie ventilátora (10). Register H:21 vždy hlási max rýchlostí ventilátora = 5. Hodnoty mimo dokumentovaného rozsahu nebudú mať žiaden účinok.
Číta a zapisuje register H:2 (Int16). Interval dotazovania: 2,5 s.
Poloha lamiel
Ovládanie polohy vertikálnych lamiel (U/D). Používateľský manuál dokumentuje Auto, pozície 1-9 a Kývanie (hodnota 10). Šablóna ich premapováva do súvislého rozsahu pre multi-hodnotový prepínač:
| Hodnota (šablóna) | Pozícia |
|---|---|
| 0 | Auto |
| 1 | Pozícia 1 (horizontálna) |
| 2 | Pozícia 2 (horizontálna) |
| 3 | Pozícia 3 (stredná) |
| 4 | Pozícia 5 (vertikálna) |
| 5 | Kývanie |
| 6 | Pozícia 4 (vertikálna) |
Používateľský manuál dokumentuje Kývanie ako hodnotu 10, ale šablóna ho mapuje na hodnotu 5 pre vytvorenie súvislého rozsahu pre multi-hodnotový prepínač. Hodnoty 7-9 sú pozičné zástupné symboly. Počet dostupných pozícií lamiel závisí od pripojeného modelu Daikin.
Číta a zapisuje register H:3 (Int16). Interval dotazovania: 2,5 s.
Termostat
Nastavená teplota (register H:4, čítanie/zápis) a aktuálna referenčná teplota (register H:5, len čítanie). Šablóna delí čítané hodnoty 100 a zapisované hodnoty násobí 100.
Teplotné rozsahy závisia od prevádzkového režimu: CHLADENIE 18-32 °C, KÚRENIE 16-30 °C, AUTO 18-30 °C. Referenčná teplota zobrazuje hodnotu zo snímača samotnej klimatizácie, pokiaľ nebola do registra H:22 zapísaná hodnota z externého snímača.
Interval dotazovania: 2,5 s.
Chybový kód
Číselná hodnota len na čítanie z registra H:11. Kľúčové hodnoty:
| Hodnota | Význam |
|---|---|
| 0 | Žiadna chyba |
| 65535 (-1) | Chyba komunikácie medzi bránou a klimatizáciou |
| Iné | Chybový kód Daikin (viď používateľský manuál strany 25-27 pre kompletnú tabuľku chýb) |
Chybové kódy Daikin používajú kategóriu A/C/E/F/H/J/L/P/U. Bežné kategórie: A0-AH (ochrana vnútornej jednotky), C0-CF (vnútorný snímač), E0-EJ (ochrana vonkajšej jednotky), F0-FF (kompresor/tlak), H0-HC (vonkajší snímač), U0-UJ (systémová komunikácia).
Interval dotazovania: 15 s.
Ďalšie funkcie
Brána sprístupňuje ďalšie registre špecifické pre Daikin nad rámec súčasnej šablóny. Zahŕňajú okenný kontakt pre úsporu energie (H:6), zablokovanie ovládania a diaľkového ovládania (H:7, H:8), počítadlo prevádzkových hodín (H:9), stav alarmu (H:10), prepísanie teploty z externého snímača (H:22), limity nastavenej teploty v reálnom čase (H:23-H:25), ovládanie horizontálnych lamiel L/R (H:26), ovládanie zvlhčovania (H:28), stav filtra a reset (H:43-H:44), teplota spätného prúdu (H:66) a rozšírená konfigurácia režimu (H:1150). Tieto sa môžu pridať v budúcej aktualizácii šablóny.
Riešenie problémov
Žiadna Modbus komunikácia
- Skontrolujte, či je vnútorná jednotka klimatizácie zapnutá — brána vyžaduje 12 VDC z jednotky
- Skontrolujte LED indikátory: LED pulz (ON 5 s, OFF po) indikuje zapnutie; LED blikanie (ON 200 ms, OFF 2 s) indikuje normálnu prevádzku; LED blikanie (ON 200 ms, OFF 200 ms) indikuje chybu komunikácie s klimatizáciou
- Potvrďte, že slave adresa v TapHome zodpovedá nastaveniu DIP prepínača SW3 na bráne
- Uistite sa, že TCP-to-RTU most je v rovnakej sieti ako TapHome Core
- Skontrolujte polaritu EIA-485: A+ / B- musí byť konzistentná na všetkých zariadeniach na zbernici
Chybový kód 65535 nepretržite
Toto indikuje, že brána nemôže komunikovať s vnútornou jednotkou Daikin cez zbernicu MD-RC. Skontrolujte kábel konektora K1 medzi bránou a zásuvkou S21 na riadiacej doske klimatizácie. Overte, že klimatizácia je zapnutá a pripojovací kábel je originálny 1,5 m kábel dodaný s bránou.
Nesprávne hodnoty teploty
Šablóna používa deliteľa 100 pre teplotné registre. Predvolená konfigurácia DIP prepínača SW4 odosiela teplotu v desatinách stupňov Celzia (x10). Skontrolujte pozície 3 a 4 na DIP prepínači SW4 a overte, že zodpovedajú očakávanému škálovaniu. Použite Modbus debug nástroj v TapHome na čítanie surových hodnôt registrov a porovnanie s očakávanou teplotou.
Limit dotazovania
Brána DK-AC-MBS-1 podporuje maximálne 50 registrov na jeden Modbus požiadavok. Ak sa manuálne pridajú ďalšie registre nad rámec rozsahu šablóny H:0-H:11, udržujte požiadavky v tomto limite pre zabránenie chybám komunikácie.
