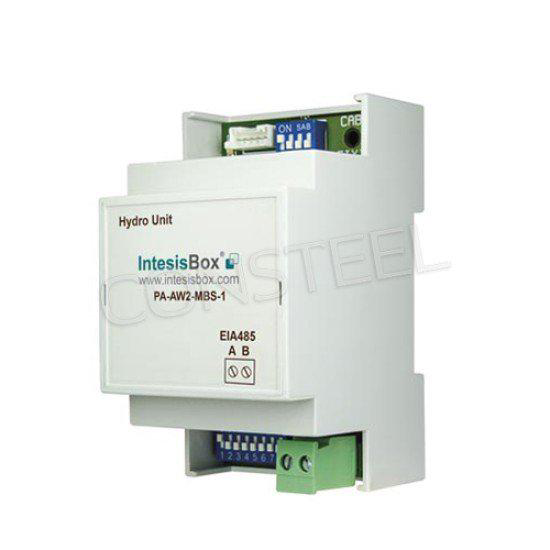

Intesis PA-AW-MBS-1 (v TapHome šablóne pod názvom IntesisBox Climate) je brána Modbus RTU, ktorá pripája tepelné čerpadlá Panasonic Aquarea staršej generácie (pre-H), typu vzduch-voda, do siete Modbus RTU (EIA-485). Bránu napája priamo systém Aquarea — externý zdroj nie je potrebný — a TapHome s ňou komunikuje ako Modbus RTU master cez zbernicu RS-485.

Táto šablóna sprístupňuje iba sekciu Climate Configuration brány (holding registre H:10–H:27): prevádzkový režim, pracovný režim Normal/Eco/Powerful, kotvy ekvitermickej krivky kúrenia, limity vypnutia kúrenia, prah zapnutia záložného ohrievača a žiadané hodnoty chladenia a kúrenia. Sekcie General System Control, Tank/DHW, Maintenance, Unit Configuration a System Configuration brány nie sú touto šablónou pokryté.

Legacy produkt. PA-AW-MBS-1 je ukončený a bol navrhnutý pre generáciu Panasonic Aquarea pre-H. Pre tepelné čerpadlá H alebo J generácie Panasonic Aquarea použite nástupcu PA-AW2-MBS-1 / INMBSPAN001A000, ktorý má vlastnú TapHome kompatibilnú šablónu s odlišnou mapou registrov (H:0–H:86). Aktuálny aktívny ekvivalent od HMS je INMBSPAN001A100.

Hardvérové pripojenie#

Prehľad systému

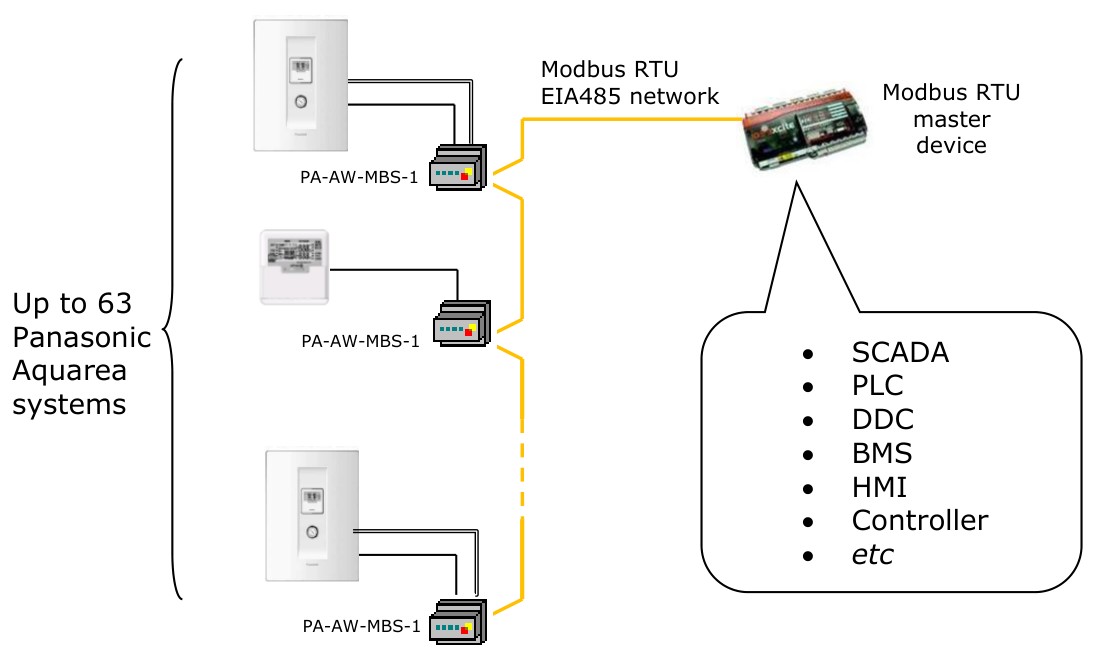

Až 63 brán PA-AW-MBS-1 môže zdieľať jednu zbernicu Modbus RTU EIA-485. Každá brána funguje ako Modbus slave pripojený na jednu jednotku Panasonic Aquarea. Zbernica sa pripája na Modbus RTU master (TapHome Core, SCADA, PLC alebo BMS).

Pripojenie k jednotke Aquarea

Brána sa pripája priamo na systém Aquarea cez káble dodávané spoločnosťou Intesis. Spôsob zapojenia závisí od typu Aquarea:

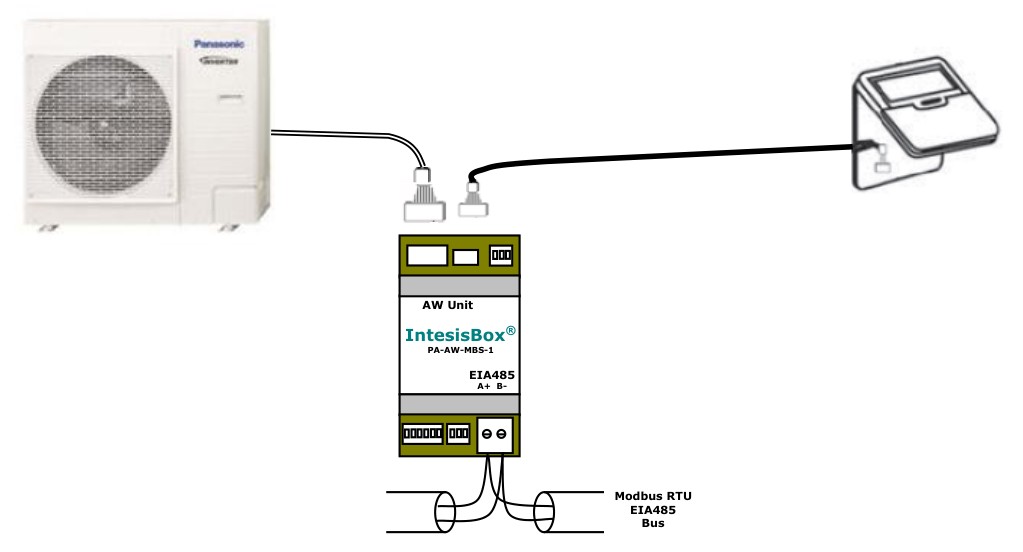

• Monobloc — pripojte PA-AW-MBS-1 medzi Control Panel jednotky Aquarea a Panasonic kábel prichádzajúci z vonkajšej jednotky.

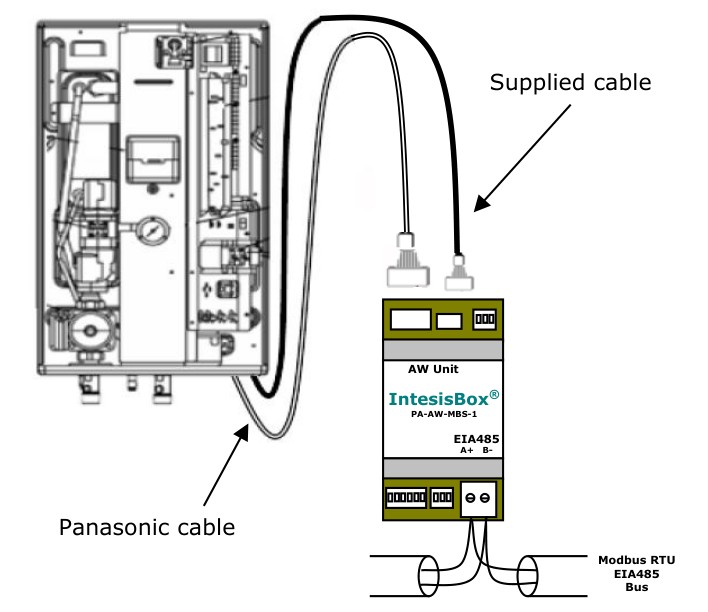

• Bibloc — pripojte PA-AW-MBS-1 priamo do vnútornej jednotky Aquarea pomocou dodaného kábla a Panasonic kábla.

PA-AW-MBS-1 je napájaný cez pripojenie k Aquarea (káble K1/K2). Externý 12/24 V zdroj nie je potrebný. IR diaľkové ovládanie Aquarea, drôtový Control Panel a Modbus RTU možno používať súčasne — hodnoty na diaľkovom ovládači a cez Modbus sa môžu na chvíľu líšiť, pretože systém Aquarea nie je striktne synchrónny.

Pripojenie k zbernici EIA-485

Zapojte zbernicu RS-485 z TapHome do zásuvnej skrutkovej svorkovnice na PA-AW-MBS-1:

• Topológia: iba zbernica — slučková ani hviezdicová topológia nie je povolená
• Maximálna dĺžka: 1 200 m
• Polarita: striktne dodržte polaritu A+/B-
• Terminácia: 120 Ω rezistor na každom konci zbernice
• Fail-safe biasing: musí zabezpečiť presne jedno zariadenie na zbernici (Modbus master)

PA-AW-MBS-1 má zabudovaný 120 Ω terminátor ovládaný DIP prepínačom S4.4 a fail-safe biasing cez internú prepojku JP1 (pod horným krytom). Keďže biasing obvod funguje zároveň ako terminátor, na strane PA-AW-MBS-1 aktivujte iba jedno z týchto dvoch (S4.4 = ON alebo vložená JP1) — nie oboje. Biasing/terminačné zariadenie umiestnite na jeden koniec zbernice.

Konfigurácia#

Rozloženie DIP prepínačov

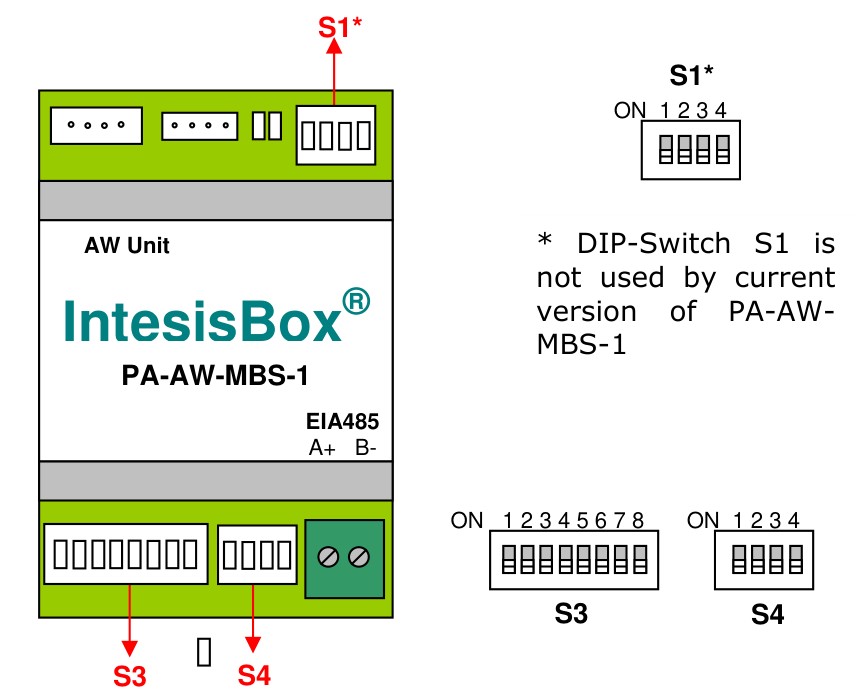

PA-AW-MBS-1 má tri banky DIP prepínačov:

• S1 — na hardvéri v1.4 nepoužitý
• S3 — 8 pozícií: Modbus slave adresa (pozície 1–6) + baud rate (pozície 7–8)
• S4 — 4 pozície: škálovanie teploty (pozícia 1) + terminácia EIA-485 (pozícia 4); pozície 2–3 rezervované

Akákoľvek zmena DIP prepínačov vyžaduje reštart napájania (bránu napája systém Aquarea — odpojte K1 kábel alebo vypnite Aquarea jednotku).

Zapnutie komunikácie Modbus

Výrobné hodnoty sú slave ID 1, 9600 bps, 8N1 — čo zodpovedá štandardu TapHome a pre väčšinu inštalácií stačí. Pri uvádzaní brány do prevádzky postupujte takto:

1. Umiestnite PA-AW-MBS-1 (DIN lišta alebo stena) blízko Control Panelu Aquarea (Monobloc) alebo vnútornej jednotky (Bibloc).
2. Pripojte dodané káble K1 (jednotka Aquarea) a K2 (diaľkový ovládač). Bránu sa napájanie spustí zo systému Aquarea.
3. Nastavte Modbus slave adresu (0–63) na pozíciách S3 1–6 v 6-bitovom binárnom kódovaní. Ak je na zbernici iba jedna brána, ponechajte predvolené nastavenie (adresa 1).
4. Nastavte baud rate na pozíciách S3 7–8 — ponechajte predvolené nastavenie (9600 bps, pozícia 7 = ON, pozícia 8 = OFF).
5. Nastavte škálovanie teploty na pozícii S4 1: OFF = stupne (×1, predvolené), ON = desatiny stupňa (×10). Pred zmenou tohto prepínača si prečítajte upozornenie nižšie.
6. Ak je PA-AW-MBS-1 na jednom konci zbernice EIA-485, aktivujte interný 120 Ω terminátor nastavením S4 pozície 4 = ON. Inak nechajte OFF.
7. Zapojte A+/B- do zbernice RS-485 TapHome Core.
8. Reštartujte napájanie Aquarea jednotky, aby sa zmeny DIP prepínačov prejavili.
9. V TapHome Configuratore importujte túto šablónu, nastavte Modbus slave ID zhodné s S3 a overte, že brána odpovedá na zbernici.

Modbus slave adresa (S3 pozície 1–6)

Slave adresa 0–63 je zakódovaná binárne na pozíciách S3 1–6 (LSB = pozícia 1). Predvolené: adresa 1 (S3.1 = ON, ostatné adresné bity OFF). Všetkých 63 brán na jednej zbernici musí mať unikátnu adresu.

Baud rate (S3 pozície 7–8)

Predvolené TapHome je 9600 bps, 8N1 — neprerušujte hodnoty, pokiaľ zbernica nebeží na neštandardnej rýchlosti.

Formát teploty (S4 pozícia 1)

Nekonzistencia škálovania. Register žiadanej hodnoty chladenia H:23 je v tejto šablóne natvrdo škálovaný /10 (hrubá hodnota delená 10 pri čítaní, násobená 10 pri zápise), zatiaľ čo kotvy ekvitermickej krivky (H:12–H:20) a žiadaná hodnota kúrenia (H:24) používajú hrubé hodnoty. Podľa manuálu PA-AW-MBS-1 §3.4 prepínač S4.1 volí škálovanie globálne pre všetky teplotné registre — jedno nastavenie DIP nemôže splniť obe správania. Šablóna je interne konzistentná iba vtedy, ak sa skutočná brána správa takto na cieľovom firmvéri. Pred spoliehaním sa na žiadané hodnoty v smart rules overte čítania oproti diaľkovému ovládaču Aquarea. Pozri nekonzistenciu INC-2 nižšie.

Terminácia EIA-485 (S4 pozícia 4)

Aktivujte S4.4 na PA-AW-MBS-1 iba vtedy, ak je na jednom konci zbernice a JP1 nie je vložená. Súčasná aktivácia zabudovaného terminátora a biasing prepojky JP1 preťaží zbernicu.

Importné parametre TapHome

Pri importe šablóny v TapHome Configuratore zadajte:

• Slave ID — Modbus slave adresa nastavená na pozíciách S3 1–6 (predvolené 1)
• IP Address — na TapHome Core s natívnou zbernicou RS-485 sa ignoruje; používa sa len ak je segment RS-485 prevedený cez konvertor Modbus TCP-na-RTU

Nastavenia linky TapHome pre Modbus RTU: 9600 bps, 8N1 alebo 8N2 (PA-AW-MBS-1 akceptuje oboje). Funkčné kódy podporované bránou: 3 Read Holding Registers, 4 Read Input Registers, 6 Write Single Register, 16 Write Multiple Registers (dĺžka musí byť vždy 1 na jeden zápis).

Schopnosti zariadenia#

Prevádzkový a pracovný režim

• Climate Operating Mode (H:10) — výber Off, Heat alebo Cool. V manuáli PA-AW-MBS-1 v1.4 je tento register dokumentovaný ako read-only, ale TapHome šablóna ho sprístupňuje na zápis. Pozri nekonzistenciu INC-3 nižšie.
• Climate Working Mode (H:11) — preset energetického profilu: Normal, Eco (zníženie termo-posunu) alebo Powerful (zvýšenie termo-posunu). Tento register je konfigurovateľný iba cez Modbus — IR diaľkový ovládač Aquarea ani drôtový Control Panel pracovný režim nesprístupňujú.

Ekvitermická krivka kúrenia

Ekvitermická krivka dodáva teplejšiu vodu pri nízkych vonkajších teplotách a chladnejšiu pri miernych. Nakonfigurujte ju štyrmi dvojicami registrov — dve kotvy vonkajšej teploty a k nim priradené žiadané teploty vody:

• Outdoor Temp for Heating at Low Water Temp (H:12) — horná kotva vonkajšej teploty (rozsah −15 až 15 °C)
• Outdoor Temp for Heating at High Water Temp (H:13) — dolná kotva vonkajšej teploty (rozsah −15 až 15 °C)
• Water Setpoint for Heating at Low Outdoor Temp (H:14) — žiadaná teplota vody na studenom konci krivky (offset −25 až 15 °C)
• Water Setpoint for Heating at High Outdoor Temp (H:15) — žiadaná teplota vody na miernom konci krivky (offset −25 až 15 °C)

Termo-posun a limity kúrenia

• Water Current Thermoshift (H:16) — aktívny offset aplikovaný na žiadanú hodnotu vody; súčet presetu Working Mode (Eco/Powerful) a ľubovoľného používateľského offsetu (rozsah −5 až 5 °C)
• Outdoor Temp for Heating Off (Max) (H:17) — vonkajšia teplota, nad ktorou sa kúrenie automaticky vypne (rozsah 5 až 35 °C)
• Outdoor Temp for Heating Off (Min) Selection (H:18) — prepína nízkoteplotné vypnutie; vyžaduje Aquarea protokol ≥ 2.01, na staršom firmvéri vracia neplatnú hodnotu 0x8000
• Outdoor Temp for Heating Off (Min) (H:19) — vonkajšia teplota, pod ktorou sa kúrenie vypne; účinkuje len ak je H:18 aktivované (rozsah −20 až −5 °C)
• Outdoor Temp for Heater On (H:20) — prah vonkajšej teploty, pod ktorým smie pomáhať záložný elektrický ohrievač Aquarea (rozsah −15 až 20 °C)

Žiadané hodnoty chladenia a kúrenia

• Cooling Setpoint Temperature (H:23) — žiadaná teplota chladiacej vody (rozsah manuálu 5 až 20 °C); šablóna aplikuje /10 pri čítaní a ×10 pri zápise. Vyžaduje vnútornú jednotku, ktorá podporuje režim Cool.
• Heating Setpoint Temperature (H:24) — aktuálna žiadaná teplota vykurovacej vody, hrubá hodnota bez škálovania (rozsah manuálu 20 až 70 °C). Manuál dokumentuje tento register ako read-only, šablóna ho však sprístupňuje na zápis — pozri nekonzistenciu INC-3 nižšie.

Prechody v režime Auto (závislé od firmvéru)

Šablóna sprístupňuje tri ďalšie registre, ktoré nie sú dokumentované v manuáli PA-AW-MBS-1 v1.4 a pravdepodobne zodpovedajú neskoršej revízii firmvéru systému Aquarea. Pred spoliehaním sa na ne v smart rules treba správanie overiť na reálnom hardvéri:

• Auto Heat-to-Cool Transition Temperature (H:25) — vonkajšia teplota, pri ktorej režim Auto prepne z kúrenia na chladenie
• Auto Cool-to-Heat Transition Temperature (H:26) — vonkajšia teplota, pri ktorej režim Auto prepne z chladenia na kúrenie
• Auto Operation Mode (H:27) — výber Off/Heat/Cool pre režim Auto

Pozri nekonzistenciu INC-1 nižšie.

Presety Eco a Powerful, vybrané cez Climate Working Mode (H:11), aplikujú pevne nastavený termo-posun, nakonfigurovaný v sekcii System Configuration brány (registre 1000–1003, ktoré táto šablóna nesprístupňuje). Ak presety Eco/Powerful nezodpovedajú očakávaniu, offsety možno bude potrebné upraviť cez samostatný Modbus nástroj alebo vlastné TapHome zariadenie.

Riešenie problémov#

Žiadna komunikácia cez Modbus

1. Overte, že káble K1 a K2 sú pripojené medzi PA-AW-MBS-1 a jednotkou Aquarea — brána je napájaná cez tieto káble, bez Aquarea nesvieti žiadna LED.
2. Skontrolujte správanie LED L1 (žltá):
   • Pomaly bliká (100 ms ON / 1900 ms OFF) — brána je nakonfigurovaná a beží normálne.
   • Blikanie (500 ms ON / 500 ms OFF) — chyba komunikácie na zbernici EIA-485.
   • L1 a L2 pulzujú spolu (5 s ON) — štart zariadenia.
   • L1 a L2 striedavo blikajú (500 ms) — chyba kontrolného súčtu flash pamäte, kontaktujte podporu.
3. Potvrďte polaritu zapojenia EIA-485 (A+ na A, B- na B) a že oba konce zbernice majú 120 Ω terminátor (pozri poznámky k S4.4 a JP1 vyššie).
4. Overte, že slave adresa na pozíciách S3 1–6 zodpovedá hodnote importovanej do TapHome a že baud rate na pozíciách S3 7–8 zodpovedá Modbus linke TapHome (predvolené 9600 bps).
5. Po každej zmene DIP prepínača reštartujte napájanie Aquarea jednotky, aby sa nová konfigurácia načítala.

Žiadané hodnoty sú 10× iné

To znamená nesúlad medzi škálovaním teploty očakávaným šablónou a nastavením DIP prepínača S4.1. Šablóna aplikuje /10 na H:23 (Cooling Setpoint), no H:12–H:20 a H:24 číta ako hrubé hodnoty. Ak sú žiadané hodnoty chladenia 10× iné — alebo sú 10× iné registre kúrenia — skúste prepnúť S4.1 a reštartovať napájanie brány. Podrobnosti pozri nekonzistenciu INC-2 nižšie.

Register vracia 0x8000 (neplatné)

Niekoľko registrov v sekcii Climate Configuration vyžaduje Aquarea protokol verzie ≥ 2.01:

• H:18 (Outdoor Temp for Heating Off Min Selection)
• H:19 (Outdoor Temp for Heating Off Min)

Ak TapHome číta na týchto zariadeniach 0x8000 (32768), firmvér Aquarea je starší ako 2.01 a register je na bráne zablokovaný. Toto je očakávané správanie na legacy pre-H jednotkách — používajte iba Max limit (H:17) alebo prah Heater On (H:20).

Zápisy do H:10 alebo H:24 nemajú efekt

Manuál PA-AW-MBS-1 v1.4 dokumentuje H:10 (Operating Mode) a H:24 (Heating Setpoint) ako read-only registre, hoci TapHome šablóna posiela Modbus zápisy. Na niektorých revíziách firmvéru môžu zápisy tichu zlyhať. Ak Climate Operating Mode alebo Heating Setpoint neodpovedá na zápisy z TapHome, riaďte tieto hodnoty z Aquarea Control Panelu a šablónu používajte len na čítanie. Pozri nekonzistenciu INC-3.

Zvážte prechod na PA-AW2-MBS-1

Ak inštalujete na jednotku Panasonic Aquarea H alebo J generácie, namiesto tejto legacy šablóny použite nástupcu IntesisBOX PA-AW2-MBS-1. Novšia brána sprístupňuje bohatšiu mapu registrov (H:0–H:86, vrátane DHW zásobníka, dvojzónových termostatov, spotreby energie a detailných chybových kódov) a stále je aktívne podporovaná HMS Networks ako INMBSPAN001A000 / INMBSPAN001A100.

Zdokumentované zvláštnosti šablóny

• XML označenie pre preset Powerful v šablóne znie Powerfull (dvojité “l”) — kozmetické, riadiaca funkcia je neovplyvnená.
• Skripty na čítanie pre H:10, H:11 a H:27 používajú neštandardné kľúčové slovo Unt16 (bez “i”) namiesto Uint16. Parser TapHome akceptuje obe formy, zásah nie je potrebný.
