QDW90A Tlakový prevodník

Modbus RTU

Pridal

Posledná aktualizácia: 05. 2026

Vyžaduje externú bránu
TapHome Multi-Protocol Gateway — stránka produktu

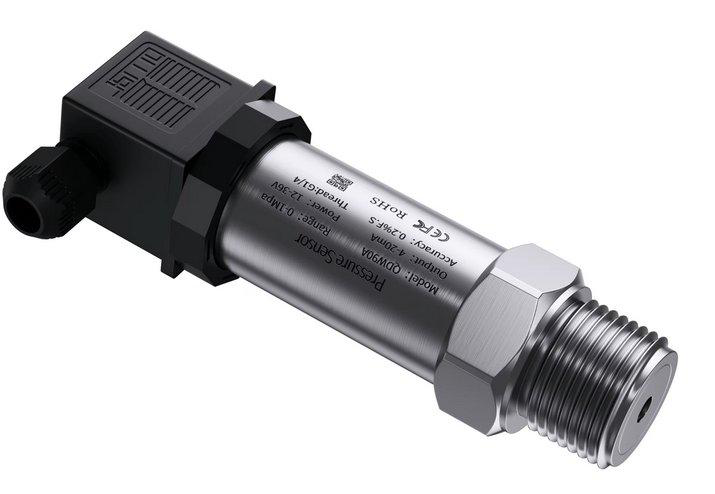

QDW90A je generický piezorezistívny tlakový a hladinový prevodník vyrábaný spoločnosťou Qidian (Anhui Qidian Automation Technology Co., Ltd.). Komunikuje cez Modbus RTU po RS-485 a k TapHome sa pripája prostredníctvom Multi-Protocol Gateway. Rovnaká hardvérová platforma podporuje meranie tlaku, hladiny, teploty a pH v závislosti od inštalovaného snímacieho prvku.

Šablóna číta meranú hodnotu z holding registra H:4 s automatickým desatinným škálovaním podľa H:3. Štyri servisné atribúty zobrazujú aktuálnu konfiguráciu zariadenia (slave adresa, prenosová rýchlosť, meracia jednotka a desatinný formát) a jedna servisná akcia umožňuje vzdialenú zmenu slave adresy.

Hardvérové pripojenie

Zapojenie RS-485

Pripojte QDW90A k TapHome Multi-Protocol Gateway pomocou svoriek RS-485:

Vodič snímača	Pripojenie	Popis
ČERVENÝ	+24 V	Kladný pól napájania
ČIERNY	GND	Uzemnenie napájania
MODRÝ	A (RS485+)	Dátová linka Modbus A
ŽLTÝ	B (RS485-)	Dátová linka Modbus B

Farby vodičov sa môžu líšiť medzi OEM variantmi. Pred pripojením vždy overte zapojenie podľa dokumentácie dodanej s vaším konkrétnym zariadením.

Komunikačné parametre

Parameter	Predvolená hodnota
Prenosová rýchlosť	9600
Parita	Žiadna
Dátové bity	8
Stop bity	1
Slave ID	1

Prenosová rýchlosť je konfigurovateľná od 1200 do 115200 cez register H:1. Rozsah slave adresy je 1–255 a je možné ju zmeniť vzdialene pomocou servisnej akcie Rewrite the Slave Address v TapHome.

Po zmene slave adresy alebo prenosovej rýchlosti prevodník odpovie pomocou pôvodných nastavení pred prepnutím na nové hodnoty. Na uloženie zmien do energeticky nezávislej pamäte je potrebné zapísať H:15 = 0.

Možnosti zariadenia

Meranie tlaku/hladiny

Šablóna sprístupňuje jedno zariadenie — Pressure Level — ktoré číta meranú hodnotu z holding registra H:4 (Int16). Surová hodnota sa automaticky delí číslom 10 umocneným na počet desatinných miest z H:3:

1
actual_value = raw_value / 10^(decimal_points)

Meracia jednotka závisí od konfigurácie snímača uloženej v H:2. Prevodník podporuje 23 rôznych jednotiek:

Kód	Jednotka	Kategória
0	MPa	Tlak
1	KPa	Tlak
2	Pa	Tlak
3	bar	Tlak
4	mbar	Tlak
5	Kgcm2	Tlak
6	PSI	Tlak
7	mH2O	Tlak
8	mmH2O	Tlak
9	inH2O	Tlak
10	H2O	Tlak
11	mHg	Tlak
12	mmHg	Tlak
13	inHg	Tlak
14	atm	Tlak
15	Torr	Tlak
16	m	Hladina
17	cm	Hladina
18	mm	Hladina
19	Kg	Hmotnosť
20	°C	Teplota
21	pH	Hodnota pH
22	°F	Teplota

Skript šablóny vykonáva dodatočnú konverziu pre metre (kód 16) a centimetre (kód 17) kvôli ich špecifickým požiadavkám na škálovanie.

Servisné atribúty

Modul sprístupňuje štyri servisné atribúty na monitorovanie konfigurácie zariadenia:

Slave Address (H:0) — aktuálna Modbus slave adresa (1–255)
Baud Rate (H:1) — dekódovaná prenosová rýchlosť z interného kódu (1200, 2400, 4800, 9600, 19200, 38400, 57600 alebo 115200)
Unit (H:2) — aktuálne nakonfigurovaná meracia jednotka zobrazená ako skratka (MPa, KPa, bar, PSI, mH2O, °C, pH atď.)
Decimal Points (H:3) — formát desatinnej čiarky (####, ###.#, ##.##, #.###, alebo .####)

Servisná akcia

Rewrite the Slave Address — zapíše novú slave adresu (1–255) do H:0 a uloží do energeticky nezávislej pamäte zápisom H:15 = 0. Prevodník odpovie pomocou pôvodnej adresy pred prepnutím.

Ďalšie možnosti

QDW90A poskytuje aj Float32 meranú hodnotu v registroch H:22–H:23 (IEEE 754, big-endian ABCD poradie bajtov), ktorá poskytuje priame čítanie bez desatinného škálovania. Ďalšie registre zahŕňajú nulový bod rozsahu (H:5), plný bod rozsahu (H:6), kalibráciu nulového offsetu (H:12), konfiguráciu sériovej parity (H:37) a príkaz na obnovenie továrenských nastavení (H:16). Tieto je možné pridať ako vlastné Modbus zariadenia v TapHome podľa potreby.

Dostupné zariadenia

QDW90A Tlakový prevodník Modul

Servisné atribúty

Slave adresa	Aktuálna Modbus slave adresa (1-255, predvolená 1)
Prenosová rýchlosť	Aktuálna prenosová rýchlosť dekódovaná z interného kódu (1200-115200)
Jednotka	Aktuálne nakonfigurovaná meracia jednotka (MPa, KPa, Pa, bar, mbar, PSI, mH2O, mmH2O, °C, °F, pH atď.)
Desatinné miesta	Formát zobrazenia desatinnej čiarky (####, ###.#, ##.##, #.###, .####)

Servisné akcie

Prepísať slave adresu

QDW90A Pressure transmitter - in

Servisné atribúty

Slave Address

modbusr(H, 0, int16);

Baud Rate

SWITCH(modbusr(H, 1, int16),
	0, 1200,
	1, 2400,
	2, 4800,
	3, 9600,
	4, 19200,
	5, 38400,
	6, 57600,
	7, 115200,
      NaN
);

Unit

switch(modbusr(H, 2, int16),
	0, "MPa",
	1, "KPa",
	2, "Pa",
	3, "bar",
	4, "mbar",
	5, "Kgcm2",
	6, "PSI",
	7, "mH2O",
	8, "mmH2O",
	9, "inH2O",
	10, "H2O",
	11, "mHg",
	12, "mmHg",
	13, "inHg",
	14, "atm",
	15, "Torr",
	16, "m",
	17, "cm",
	18, "mm",
	19, "Kg",
	20, "°C",
	21, "PH",
	22, "°F",
	NaN
);

Decimal points

SWITCH(modbusr(H, 3, int16),
	0, "####",
	1, "###.#",
	2, "##.##",
	3, "#.###",
	4, "#.###",
	NaN
);

Servisné akcie

Rewrite the Slave Address

Parametre: Slave Address (1–255 SlaveAddr)

modbusw(SH, 0, int16, SlaveAddr);
modbusw(SH, 15, int16, 0);  # Save to user area

Úroveň tlaku Premenná Len na čítanie

Meraná hodnota s dynamickým desatinným škálovaním — číta H:4 delené 10^(H:3) s konverziou špecifickou pre m a cm

Pripojenie: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]

Možné vylepšenia (7)

H:22-23 Float Measurement Value — Float32 IEEE 754, big-endian ABCD byte order — direct measurement without decimal scaling. Alternative to H:4 integer method used by template.
H:5 Range Zero Point — Transmitter zero calibration value — useful for diagnostics
H:6 Range Full Point — Transmitter full scale calibration value — useful for diagnostics
H:12 Zero Offset — Int16 R/W, factory default 0. PV output = calibration value + offset. Writable via FC 0x06.
H:37 Serial Parity — Int16 R/W; 0=None, 1=Odd, 2=Even. Configures RS485 serial parity.
H:1 Baud Rate (write) — Int16 writable; code 0-7 to change baud rate. Readable as service attribute but no write action in template.
H:16 Factory Reset — Write 1 to restore factory parameters. Caution: reverts address, baud rate, and calibration data.
