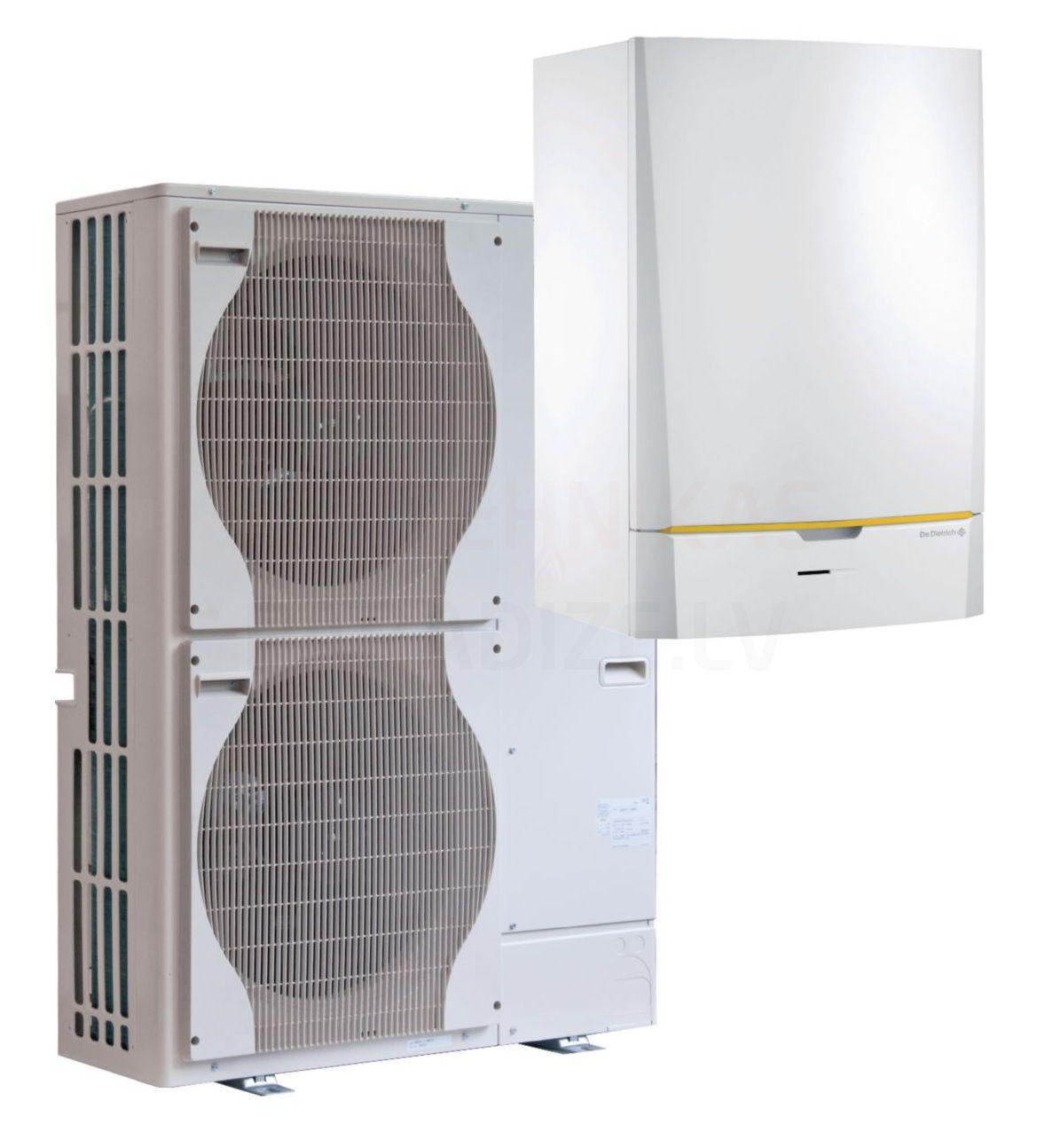

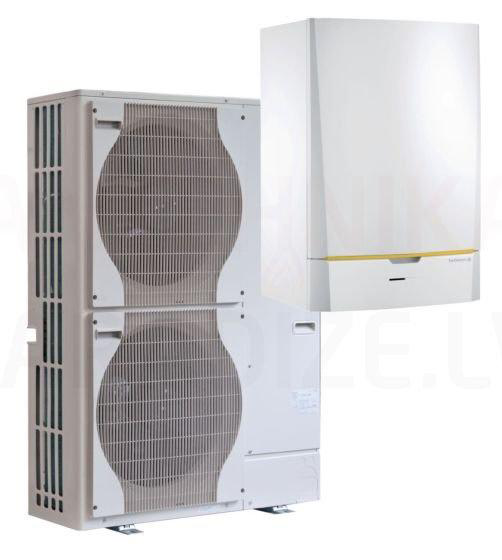

De Dietrich HPI S 11 TR

Modbus RTU

Pridal

Posledná aktualizácia: 06. 2026

Vyžaduje externú bránu
BDR Thermea GTW-08 — stránka produktu

De Dietrich HPI S 11 TR je vzduch/voda tepelné čerpadlo, ktoré sa pripája k TapHome cez Modbus RTU prostredníctvom brány BDR Thermea GTW-08. GTW-08 je komunikačný modul inštalovaný na riadiacej doske tepelného čerpadla, ktorý prepája interný L-Bus zariadenia s externým rozhraním RS-485 Modbus RTU.

Šablóna TapHome umožňuje riadenie zónových termostatov pre až 7 vykurovacích zón, monitorovanie teploty prívodu a spiatočky, vonkajšej teploty, tlaku vody a výkonu systému. Rovnaká brána GTW-08 a mapa registrov sa zdieľa naprieč všetkými zariadeniami skupiny BDR Thermea (De Dietrich, Remeha, Baxi).

Hardvérové pripojenie

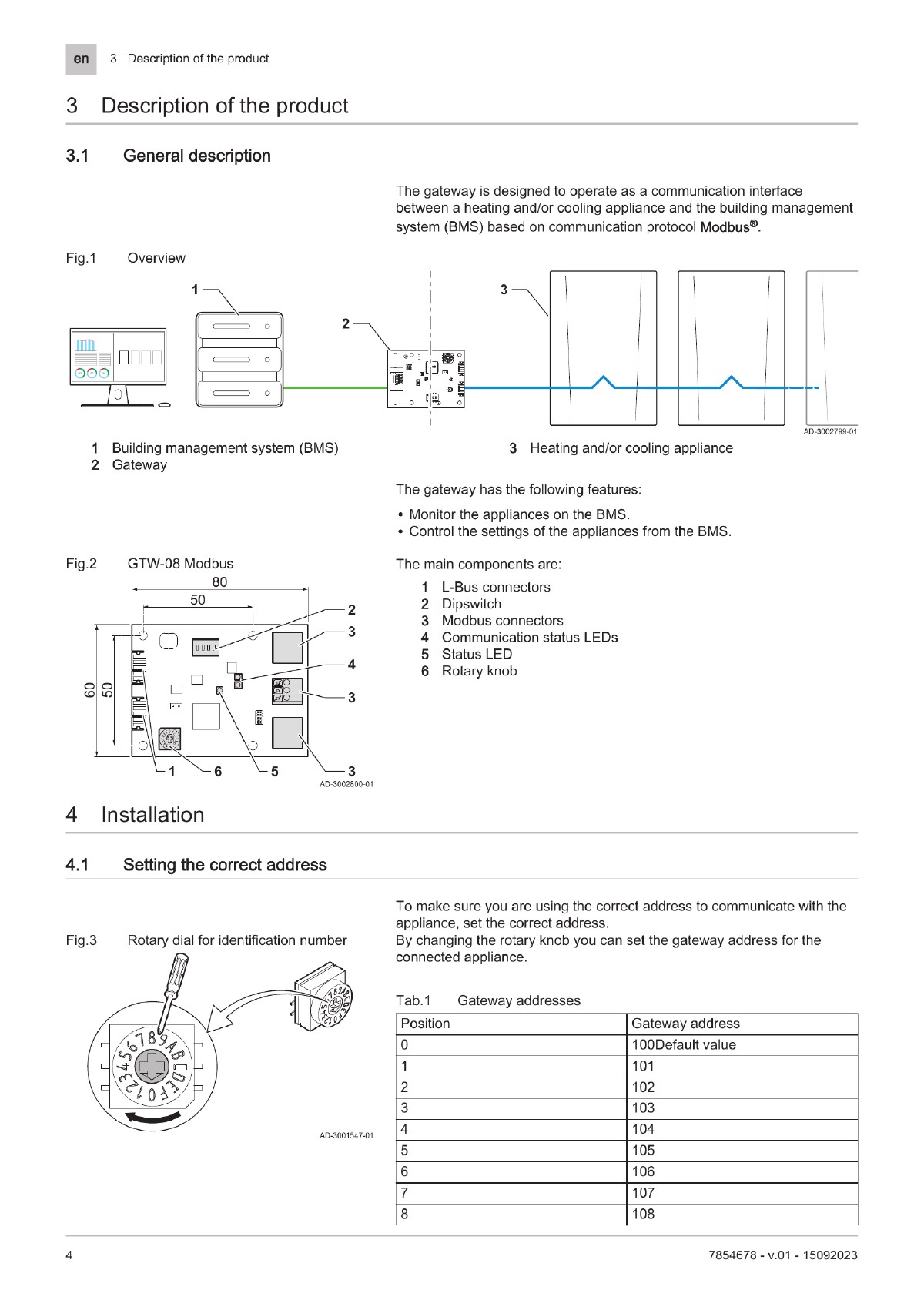

Prehľad systému

Brána GTW-08 stojí medzi BMS (TapHome) a vykurovacím/chladiacim zariadením. TapHome komunikuje s bránou cez RS-485 a brána komunikuje s tepelným čerpadlom cez interný L-Bus.

Kľúčové komponenty na doske GTW-08:

1 — Konektory L-Bus (pripojenie k hlavnej CU alebo EHC doske zariadenia)
2 — DIP prepínače (konfigurácia prenosovej rýchlosti a parity)
3 — Konektory Modbus / svorkovnica X6 (RS-485 k TapHome)
4 — LED diódy stavu komunikácie
5 — Stavová LED (dvojfarebná: zelená/červená/oranžová)
6 — Otočný gombík (adresa slave Modbus)

Zapojenie RS-485

Pripojte TapHome ku konektoru X6 Modbus brány GTW-08 štandardným káblom RS-485:

Vypnite tepelné čerpadlo
Získajte prístup k riadiacej doske vnútri zariadenia
Pripojte kábel Modbus z TapHome ku konektoru X6 GTW-08
Skontrolujte, či je kábel L-Bus pripojený medzi GTW-08 a hlavnou CU alebo EHC doskou zariadenia
Pripojte zakončovací konektor L-Bus na GTW-08

Dôležité — Inštalácia
GTW-08 musí inštalovať kvalifikovaný odborník. Pred prístupom k riadiacej doske vždy vypnite zariadenie. Dodržiavajte všetky bezpečnostné pokyny v inštalačnom manuáli zariadenia.

Aktivácia komunikácie Modbus

Adresa brány (otočný gombík)

Konfigurácia DIP prepínačov GTW-08 a indikácie stavu LED

Otočný gombík na GTW-08 nastavuje adresu slave Modbus. Predvolená poloha 0 zodpovedá adrese 100.

Poloha	Adresa
0	100 (predvolená)
1	101
2	102
3–9	103–109
A–F	110–115

Pre TapHome: Použite predvolenú adresu 100 (otočný gombík v polohe 0). Nastavte rovnakú adresu slave v konfigurácii modulu Modbus v TapHome.

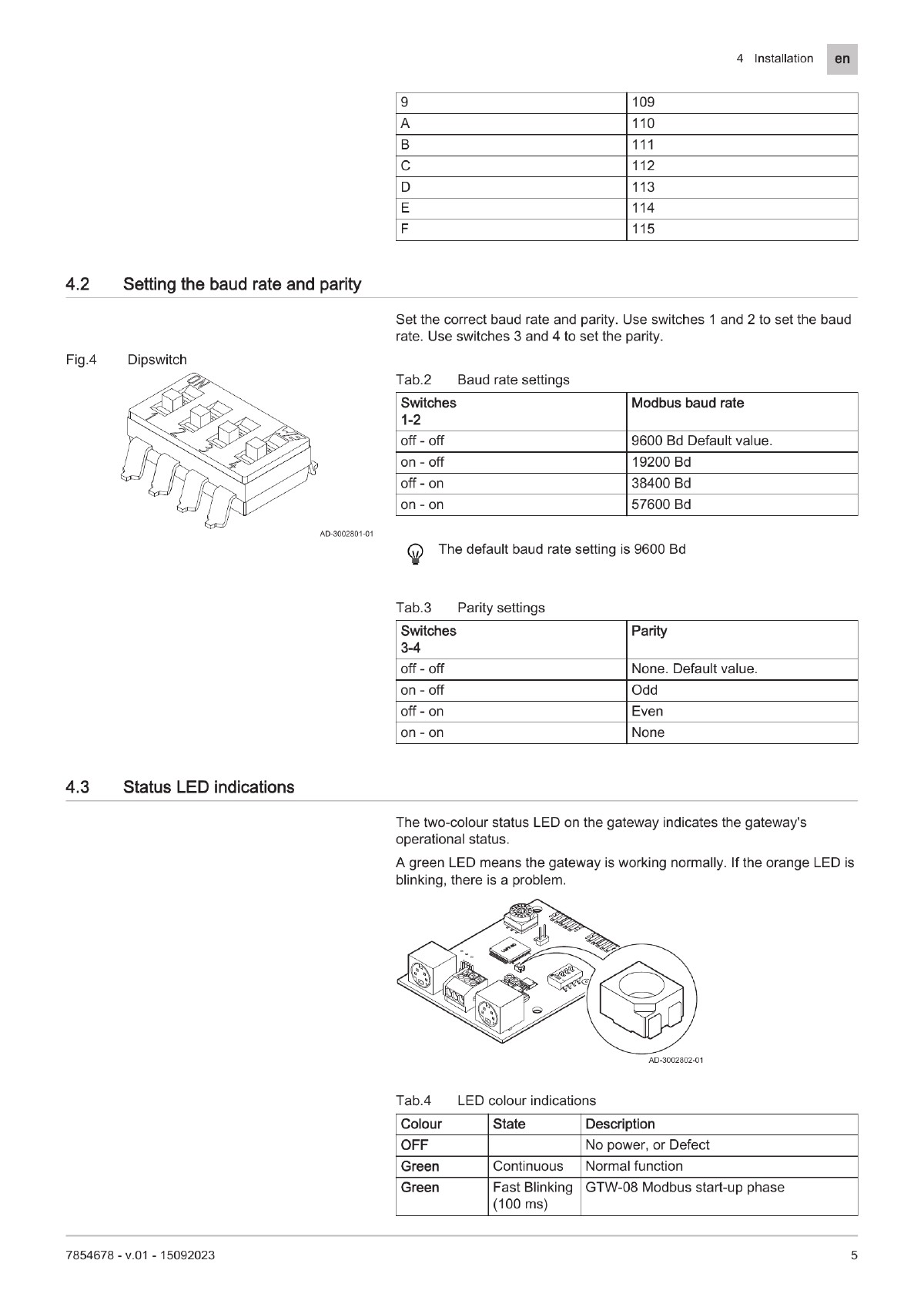

Konfigurácia DIP prepínačov

GTW-08 má 4 DIP prepínače pre prenosovú rýchlosť (prepínače 1–2) a paritu (prepínače 3–4):

Prenosová rýchlosť (DIP 1–2):

DIP 1	DIP 2	Prenosová rýchlosť
OFF	OFF	9600 (predvolená)
ON	OFF	19200
OFF	ON	38400
ON	ON	57600

Parita (DIP 3–4):

DIP 3	DIP 4	Parita
OFF	OFF	Žiadna (predvolená)
ON	OFF	Nepárna
OFF	ON	Párna
ON	ON	Žiadna

Pre TapHome: Použite predvolené nastavenia — 9600 baud, bez parity, 1 stop bit. Všetky DIP prepínače vypnuté.

Indikácie stavu LED

Farba	Stav	Význam
Vypnutá	—	Bez napájania alebo porucha
Zelená	Trvalá	Normálna prevádzka
Zelená	Rýchle blikanie (100 ms)	Fáza spúšťania GTW-08
Červená	Trvalá	Žiadna komunikácia Modbus
Oranžová	Trvalá	Žiadna komunikácia na L-Bus
Oranžová	Pomalé blikanie (500 ms)	Chyba Modbus GTW-08

Normálny stav: Zelená LED svieti trvalo — brána komunikuje na L-Bus aj Modbus.

Možnosti zariadenia

Monitorovanie teploty

Šablóna poskytuje tri teplotné senzory čítajúce z registrov holding s automatickým prevodom:

Vonkajšia teplota (H:384) — okamžitá vonkajšia teplota, so servisným atribútom zobrazujúcim hornú limitnú teplotu vykurovania (H:386)
Teplota prívodu TČ (H:403) — teplota prívodu okruhu tepelného čerpadla
Teplota spiatočky TČ (H:404) — teplota spiatočky okruhu tepelného čerpadla

Tieto tri senzory používajú INT16 s rozlíšením 0,01 °C (hodnota / 100). Teploty zónových termostatov používajú iný prepočet — pozri sekciu zón nižšie.

Monitorovanie systému

Aktuálny výkon systému (H:272) — skutočný výkon systému v percentách (0–100 %) od správcu spotrebičov
Tlak vody (H:409) — tlak vody v primárnom okruhu v bar (hodnota / 10, rozsah 0–3,0 bar)

Riadenie zónových termostatov

Šablóna podporuje 7 nezávislých vykurovacích zón, každá s vlastným termostatom. Každý zónový termostat číta aktuálnu teplotu zóny a umožňuje nastavenie požadovanej teploty v miestnosti:

Termostat zóny N — číta aktuálnu teplotu zóny a zapisuje požadovanú teplotu miestnosti
Každý termostat má 4 servisné atribúty: skrátený názov zóny, typ požiadavky zóny, funkcia zóny a stav čerpadla zóny

Registre zón sa počítajú s ofsetom 512 registrov na zónu:

Zóna	Register prevádzkového režimu	Register požadovanej teploty	Register teploty
1	H:649	H:664	H:1105
2	H:1161	H:1176	H:1612
3	H:1673	H:1688	H:2129
4	H:2185	H:2200	H:2636
5	H:2697	H:2712	H:3148
6	H:3209	H:3224	H:3660
7	H:3721	H:3736	H:4172

Prevádzkový režim zóny

Každá zóna má samostatné riadenie prevádzkového režimu s tromi možnosťami:

Plán (0) — sleduje vstavaný časový program zariadenia
Manuálne (1) — používa manuálne nastavenú požadovanú teplotu miestnosti
Vypnuté (2) — zóna je vypnutá

Servisná diagnostika

Modul poskytuje 8 servisných atribútov pre monitorovanie systému:

Číslo kaskády (H:7000) — zobrazuje, či je zariadenie Master (1), Slave, alebo Not a Member (255) v kaskádovom zapojení
Počet zón (H:189) — počet zón detekovaných v systéme
Počet deaktivovaných zón (H:190) — počet deaktivovaných zón
Počet vykurovacích zón (H:191) — zóny iba s vykurovaním
Počet zón vykurovanie+chladenie (H:192) — zóny s vykurovaním aj chladením
Počet zón TÚV (H:193) — zóny teplej úžitkovej vody
Počet zón procesného vykurovania (H:194) — zóny procesného vykurovania
Počet zón bazéna (H:195) — zóny bazéna

Ďalšie možnosti

Brána GTW-08 sprístupňuje mnoho ďalších registrov, ktoré nie sú zahrnuté v aktuálnej šablóne, vrátane riadenia výkonu a požiadavky teploty BMS (H:256–259), teplôt prívodu/spiatočky systému (H:400–401), teploty spalín (H:402), požadovanej teploty TÚV (H:408), hlavného a vedľajšieho stavového kódu (H:411–412), skutočného relatívneho výkonu (H:413), rýchlosti čerpadla (H:459), skutočného výkonu v kW (H:460), okamžitého COP (H:9230) a komplexných počítadiel energie pre vykurovanie, TÚV a chladenie (H:433–451). K dispozícii sú aj registre správy kaskády (H:7000+) pre zapojenia s viacerými zariadeniami.

Riadiace registre BMS (H:256–259) umožňujú priame riadenie výkonu a teplotnej požiadavky. Na ich použitie pridajte vlastné zariadenia Modbus v TapHome: nastavte typ algoritmu (H:258) na výber režimu riadenia, potom zapíšte požiadavku výkonu (H:256) alebo teploty (H:257) spolu s typom tepelnej požiadavky (H:259).

Riešenie problémov

Žiadna komunikácia Modbus (LED červená)

Skontrolujte káble RS-485 medzi TapHome a konektorom X6 GTW-08
Overte, či adresa otočného gombíka zodpovedá adrese slave nakonfigurovanej v TapHome (predvolená: 100)
Potvrďte, že TapHome je nastavené na: 9600 baud, bez parity, 1 stop bit
Skontrolujte polohy DIP prepínačov na GTW-08 — všetky musia byť OFF pre predvolené nastavenia
Reštartujte tepelné čerpadlo pre obnovenie brány

Žiadna komunikácia L-Bus (LED oranžová)

Skontrolujte kábel L-Bus medzi GTW-08 a hlavnou CU alebo EHC doskou zariadenia
Overte, či je zakončovací konektor L-Bus nainštalovaný na GTW-08
Uistite sa, že zariadenie je zapnuté a riadiaca doska je funkčná

Zóna nereaguje

Skontrolujte servisný atribút Počet zón — overte, či je zóna detekovaná systémom
Overte, či zóna nie je v Počte deaktivovaných zón
Skontrolujte servisný atribút Funkcia zóny — uistite sa, že typ zóny zodpovedá očakávanej konfigurácii (CH, TÚV, bazén atď.)
Skúste nastaviť prevádzkový režim zóny na Manuálne a zapísať požadovanú teplotu

Chyba brány (LED oranžová bliká)

Prečítajte register H:277 pre kódy chýb — 0 znamená žiadne chyby
Skontrolujte registre H:531–547 pre kódy chýb jednotlivých dosiek
Pozrite servisný manuál zariadenia pre konkrétne kódy chýb
Ak je kód chyby 0xFFFE — doska zariadenia nie je dostupná

Dostupné zariadenia

De Dietrich HPI S 11 TR Modul

Servisné atribúty

Číslo kaskády	reads H:7000 (UInt16); SWITCH: 1=Master, 255=Not a Member, other=Slave
Počet zón	reads H:189 (UInt16); number of zones detected in the system
Počet deaktivovaných zón	reads H:190 (UInt16); number of deactivated zones present
Počet vykurovacích zón	reads H:191 (UInt16); number of heating-only zones present
Počet zón vykurovania+chladenia	reads H:192 (UInt16); number of heating+cooling zones present
Počet zón TÚV	reads H:193 (UInt16); number of domestic hot water zones present
Počet zón procesného vykurovania	reads H:194 (UInt16); number of process heating zones present
Počet bazénových zón	reads H:195 (UInt16); number of pool zones present

De Dietrich HPI

Čítanie (modul)

IF(MODBUSR(H, 512, Uint16) = 1, ADDINFO("Je vyžadován servis"));
IF(MODBUSR(H, 532, Uint16) != 65535,
ADDERROR(Switch(Modbusr(H, 533, Uint16), 0, "Zajištení", 3, "Zablokování",
6, "Výstraha", "Chyba"
 ) + " zařízení 1 " + MODBUSR(H, 532, Uint16)
 )
 );

 IF(MODBUSR(H, 534, Uint16) != 65535,
 ADDERROR(Switch(Modbusr(H, 535, Uint16), 0, "Zajištení", 3, "Zablokování",
6, "Výstraha", "Chyba"
 ) + " zařízení 2 " + MODBUSR(H, 534, Uint16)
 )
 );

  IF(MODBUSR(H, 536, Uint16) != 65535,
  ADDERROR(Switch(Modbusr(H, 537, Uint16), 0, "Zajištení", 3, "Zablokování",
6, "Výstraha", "Chyba"
 ) + " zařízení 3 " + MODBUSR(H, 536, Uint16)
 )
 );

  IF(MODBUSR(H, 538, Uint16) != 65535,
  ADDERROR(Switch(Modbusr(H, 539, Uint16), 0, "Zajištení", 3, "Zablokování",
6, "Výstraha", "Chyba"
 ) + " zařízení 4 " + MODBUSR(H, 538, Uint16)
 )
 );

   IF(MODBUSR(H, 540, Uint16) != 65535,
   ADDERROR(Switch(Modbusr(H, 541, Uint16), 0, "Zajištení", 3, "Zablokování",
6, "Výstraha", "Chyba"
 ) + " zařízení 5 " + MODBUSR(H, 540, Uint16)
 )
 );

    IF(MODBUSR(H, 542, Uint16) != 65535,
    ADDERROR(Switch(Modbusr(H, 543, Uint16), 0, "Zajištení", 3, "Zablokování",
6, "Výstraha", "Chyba"
 ) + " zařízení 6 " + MODBUSR(H, 542, Uint16)
 )
 );

    IF(MODBUSR(H, 544, Uint16) != 65535,
    ADDERROR(Switch(Modbusr(H, 545, Uint16), 0, "Zajištení", 3, "Zablokování",
6, "Výstraha", "Chyba"
 ) + " zařízení 7 " + MODBUSR(H, 544, Uint16)
 )
 );

    IF(MODBUSR(H, 546, Uint16) != 65535,
    ADDERROR(Switch(Modbusr(H, 547, Uint16), 0, "Zajištení", 3, "Zablokování",
6, "Výstraha", "Chyba"
 ) + " zařízení 8 " + MODBUSR(H, 546, Uint16)
 )
 );

    IF(MODBUSR(H, 548, Uint16) != 65535,
    ADDERROR(Switch(Modbusr(H, 549, Uint16), 0, "Zajištení", 3, "Zablokování",
6, "Výstraha", "Chyba"
 ) + " zařízení 9 " + MODBUSR(H, 548, Uint16)
 )
 );

    IF(MODBUSR(H, 550, Uint16) != 65535,
    ADDERROR(Switch(Modbusr(H, 551, Uint16), 0, "Zajištení", 3, "Zablokování",
6, "Výstraha", "Chyba"
 ) + " zařízení 10 " + MODBUSR(H, 550, Uint16)
 )
 );

Servisné atribúty

Cascade Number

SWITCH (MODBUSR(H, 7000, Uint16), 1, "Master", 255, "Not a Member", "Slave")

Počet Zón v zařízení

MODBUSR(H, 189, Uint16);

Počet deaktivovaných zón přítomných v zařízení

MODBUSR(H, 190, Uint16);

Počet zón vytápění přítomných v zařízení

MODBUSR(H, 191, Uint16);

Počet zón vytápění/chlazení přítomných v zařízení

MODBUSR(H, 192, Uint16);

Počet zón horké vody přítomných v zařízení

MODBUSR(H, 193, Uint16);

Počet zón procesu vytápění přítomných v zařízení

MODBUSR(H, 194, Uint16);

Počet zón bazénů přítomných v zařízení

MODBUSR(H, 195, Uint16);

Aktuálny výkon systému Premenná Len na čítanie

Skutočný výkon systému v percentách od správcu spotrebičov (0–100 %)

Teplota prívodu TČ Teplotný senzor Len na čítanie

Teplota prívodu okruhu tepelného čerpadla

Prevádzkový režim zóny 1 Viacstavový prepínač

Prevádzkový režim zóny 1 — Plán, Manuálne alebo Vypnuté

Hodnoty / Stavy: Ruční · Ochrana proti zamrznutí

Prevádzkový režim zóny 1

Čítanie stavu prepínača

MODBUSR(H, 0*512+649, UInt16)

Zápis stavu prepínača

MODBUSW(H, 0*512+649, UInt16, Mu)

Servisné atribúty

Zkrácený název zóny

MODBUSR(H, 0*512+642, String, 3)

Typ požadované zóny

SWITCH(MODBUSR(H, 0*512+640, Uint16),
 0, "Není přítomno ",
 1, "Pouze ÚT",
 2, "ÚT + CHLAZENÍ",
 3, "TV",
 4, "Vytápění v provozu",
 5, "Bazén",
"Další"
);

Funkce Zóny

SWITCH(MODBUSR(H, 0*512+640, Uint16),
0, "Neaktivní",
1, "Přímá",
2, "Směs okruhů",
3, "Bazén",
4, "Vysoká teplota",
5, "Konvektor s větrákem",
6, "Zásobník TV",
7, "Elektrický zásobník TV",
8, "Časový program",
9, "Vytápění v provozu",
10, "TV po stupních",
11, "TV BIC",
12, "TV komerční zásobník",
"Primární TV"
);

Čerpadlo Zóny

IF(MODBUSR(H, 0*512+1110, Uint16) = 1, "ON", "OFF")

Prevádzkový režim zóny 2 Viacstavový prepínač

Prevádzkový režim zóny 2 — Plán, Manuálne alebo Vypnuté

Hodnoty / Stavy: Ruční · Ochrana proti zamrznutí

Prevádzkový režim zóny 2

Čítanie stavu prepínača

MODBUSR(H, 1*512+649, UInt16)

Zápis stavu prepínača

MODBUSW(H, 1*512+649, UInt16, Mu)

Servisné atribúty

Zkrácený název zóny

MODBUSR(H, 1*512+642, String, 3)

Typ požadované zóny

SWITCH(MODBUSR(H, 1*512+640, Uint16),
 0, "Není přítomno ",
 1, "Pouze ÚT",
 2, "ÚT + CHLAZENÍ",
 3, "TV",
 4, "Vytápění v provozu",
 5, "Bazén",
"Další"
);

Funkce Zóny

SWITCH(MODBUSR(H, 1*512+640, Uint16),
0, "Neaktivní",
1, "Přímá",
2, "Směs okruhů",
3, "Bazén",
4, "Vysoká teplota",
5, "Konvektor s větrákem",
6, "Zásobník TV",
7, "Elektrický zásobník TV",
8, "Časový program",
9, "Vytápění v provozu",
10, "TV po stupních",
11, "TV BIC",
12, "TV komerční zásobník",
"Primární TV"
);

Čerpadlo Zóny

IF(MODBUSR(H, 1*512+1110, Uint16) = 1, "ON", "OFF")

Prevádzkový režim zóny 3 Viacstavový prepínač

Prevádzkový režim zóny 3 — Plán, Manuálne alebo Vypnuté

Hodnoty / Stavy: Ruční · Ochrana proti zamrznutí

Prevádzkový režim zóny 3

Čítanie stavu prepínača

MODBUSR(H, 2*512+649, UInt16)

Zápis stavu prepínača

MODBUSW(H, 2*512+649, UInt16, Mu)

Servisné atribúty

Zkrácený název zóny

MODBUSR(H, 2*512+642, String, 3)

Typ požadované zóny

SWITCH(MODBUSR(H, 2*512+640, Uint16),
 0, "Není přítomno ",
 1, "Pouze ÚT",
 2, "ÚT + CHLAZENÍ",
 3, "TV",
 4, "Vytápění v provozu",
 5, "Bazén",
"Další"
);

Funkce Zóny

SWITCH(MODBUSR(H, 2*512+640, Uint16),
0, "Neaktivní",
1, "Přímá",
2, "Směs okruhů",
3, "Bazén",
4, "Vysoká teplota",
5, "Konvektor s větrákem",
6, "Zásobník TV",
7, "Elektrický zásobník TV",
8, "Časový program",
9, "Vytápění v provozu",
10, "TV po stupních",
11, "TV BIC",
12, "TV komerční zásobník",
"Primární TV"
);

Čerpadlo Zóny

IF(MODBUSR(H, 2*512+1110, Uint16) = 1, "ON", "OFF")

Prevádzkový režim zóny 4 Viacstavový prepínač

Prevádzkový režim zóny 4 — Plán, Manuálne alebo Vypnuté

Hodnoty / Stavy: Ruční · Ochrana proti zamrznutí

Prevádzkový režim zóny 4

Čítanie stavu prepínača

MODBUSR(H, 3*512+649, UInt16)

Zápis stavu prepínača

MODBUSW(H, 3*512+649, UInt16, Mu)

Servisné atribúty

Zkrácený název zóny

MODBUSR(H, 3*512+642, String, 3)

Typ požadované zóny

SWITCH(MODBUSR(H, 3*512+640, Uint16),
 0, "Není přítomno ",
 1, "Pouze ÚT",
 2, "ÚT + CHLAZENÍ",
 3, "TV",
 4, "Vytápění v provozu",
 5, "Bazén",
"Další"
);

Funkce Zóny

SWITCH(MODBUSR(H, 3*512+640, Uint16),
0, "Neaktivní",
1, "Přímá",
2, "Směs okruhů",
3, "Bazén",
4, "Vysoká teplota",
5, "Konvektor s větrákem",
6, "Zásobník TV",
7, "Elektrický zásobník TV",
8, "Časový program",
9, "Vytápění v provozu",
10, "TV po stupních",
11, "TV BIC",
12, "TV komerční zásobník",
"Primární TV"
);

Čerpadlo Zóny

IF(MODBUSR(H, 3*512+1110, Uint16) = 1, "ON", "OFF")

Prevádzkový režim zóny 5 Viacstavový prepínač

Prevádzkový režim zóny 5 — Plán, Manuálne alebo Vypnuté

Hodnoty / Stavy: Neaktivní · Ruční · Ochrana proti zamrznutí

Prevádzkový režim zóny 5

Čítanie stavu prepínača

MODBUSR(H, 4*512+649, UInt16)

Zápis stavu prepínača

MODBUSW(H, 4*512+649, UInt16, Mu)

Servisné atribúty

Zkrácený název zóny

MODBUSR(H, 4*512+642, String, 3)

Typ požadované zóny

SWITCH(MODBUSR(H, 4*512+640, Uint16),
 0, "Není přítomno ",
 1, "Pouze ÚT",
 2, "ÚT + CHLAZENÍ",
 3, "TV",
 4, "Vytápění v provozu",
 5, "Bazén",
"Další"
);

Funkce Zóny

SWITCH(MODBUSR(H, 4*512+640, Uint16),
0, "Neaktivní",
1, "Přímá",
2, "Směs okruhů",
3, "Bazén",
4, "Vysoká teplota",
5, "Konvektor s větrákem",
6, "Zásobník TV",
7, "Elektrický zásobník TV",
8, "Časový program",
9, "Vytápění v provozu",
10, "TV po stupních",
11, "TV BIC",
12, "TV komerční zásobník",
"Primární TV"
);

Čerpadlo Zóny

IF(MODBUSR(H, 4*512+1110, Uint16) = 1, "ON", "OFF")

Prevádzkový režim zóny 6 Viacstavový prepínač

Prevádzkový režim zóny 6 — Plán, Manuálne alebo Vypnuté

Hodnoty / Stavy: Neaktivní · Ruční · Ochrana proti zamrznutí

Prevádzkový režim zóny 6

Čítanie stavu prepínača

MODBUSR(H, 5*512+649, UInt16)

Zápis stavu prepínača

MODBUSW(H, 5*512+649, UInt16, Mu)

Servisné atribúty

Zkrácený název zóny

MODBUSR(H, 5*512+642, String, 3)

Typ požadované zóny

SWITCH(MODBUSR(H, 5*512+640, Uint16),
 0, "Není přítomno ",
 1, "Pouze ÚT",
 2, "ÚT + CHLAZENÍ",
 3, "TV",
 4, "Vytápění v provozu",
 5, "Bazén",
"Další"
);

Funkce Zóny

SWITCH(MODBUSR(H, 5*512+640, Uint16),
0, "Neaktivní",
1, "Přímá",
2, "Směs okruhů",
3, "Bazén",
4, "Vysoká teplota",
5, "Konvektor s větrákem",
6, "Zásobník TV",
7, "Elektrický zásobník TV",
8, "Časový program",
9, "Vytápění v provozu",
10, "TV po stupních",
11, "TV BIC",
12, "TV komerční zásobník",
"Primární TV"
);

Čerpadlo Zóny

IF(MODBUSR(H, 5*512+1110, Uint16) = 1, "ON", "OFF")

Prevádzkový režim zóny 7 Viacstavový prepínač

Prevádzkový režim zóny 7 — Plán, Manuálne alebo Vypnuté

Hodnoty / Stavy: Neaktivní · Ruční · Ochrana proti zamrznutí

Prevádzkový režim zóny 7

Čítanie stavu prepínača

MODBUSR(H, 6*512+649, UInt16)

Zápis stavu prepínača

MODBUSW(H, 6*512+649, UInt16, Mu)

Servisné atribúty

Zkrácený název zóny

MODBUSR(H, 6*512+642, String, 3)

Typ požadované zóny

SWITCH(MODBUSR(H, 6*512+640, Uint16),
 0, "Není přítomno ",
 1, "Pouze ÚT",
 2, "ÚT + CHLAZENÍ",
 3, "TV",
 4, "Vytápění v provozu",
 5, "Bazén",
"Další"
);

Funkce Zóny

SWITCH(MODBUSR(H, 6*512+640, Uint16),
0, "Neaktivní",
1, "Přímá",
2, "Směs okruhů",
3, "Bazén",
4, "Vysoká teplota",
5, "Konvektor s větrákem",
6, "Zásobník TV",
7, "Elektrický zásobník TV",
8, "Časový program",
9, "Vytápění v provozu",
10, "TV po stupních",
11, "TV BIC",
12, "TV komerční zásobník",
"Primární TV"
);

Čerpadlo Zóny

IF(MODBUSR(H, 6*512+1110, Uint16) = 1, "ON", "OFF")

Termostat zóny 1 Termostat

Izbový termostat zóny 1 — číta aktuálnu teplotu a nastavuje požadovanú teplotu

Termostat zóny 1

Čítanie teploty

MODBUSR(H, 0*512+1105, UInt16)/1000

Čítanie požadovanej teploty

MODBUSR(H, 0*512+664, UInt16) / 10

Zápis požadovanej teploty

MODBUSW(H, 0*512+664, UInt16, Se*10) / 10

Termostat zóny 2 Termostat

Izbový termostat zóny 2 — číta aktuálnu teplotu a nastavuje požadovanú teplotu

Termostat zóny 3 Termostat

Izbový termostat zóny 3 — číta aktuálnu teplotu a nastavuje požadovanú teplotu

Termostat zóny 4 Termostat

Izbový termostat zóny 4 — číta aktuálnu teplotu a nastavuje požadovanú teplotu

Termostat zóny 5 Termostat

Izbový termostat zóny 5 — číta aktuálnu teplotu a nastavuje požadovanú teplotu

Termostat zóny 6 Termostat

Izbový termostat zóny 6 — číta aktuálnu teplotu a nastavuje požadovanú teplotu

Termostat zóny 7 Termostat

Izbový termostat zóny 7 — číta aktuálnu teplotu a nastavuje požadovanú teplotu

Tlak vody Premenná Len na čítanie

Tlak vody v primárnom okruhu (0–3,0 bar)

Vonkajšia teplota Teplotný senzor Len na čítanie

Okamžitá vonkajšia teplota

Servisné atribúty

Horná hranica vykurovania

Teplota spiatočky TČ Teplotný senzor Len na čítanie

Teplota spiatočky okruhu tepelného čerpadla

Pripojenie: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]

Možné vylepšenia (24)

H:256 Power Request — Power request 0–100% (UINT8, R/W). Key BMS control register — sets heat demand power level
H:257 Temperature Request — Temperature request (UINT16, 0.01C, R/W). Sets desired flow temperature for heat demand
H:258 Algorithm Type — 0=Remote management (temp+power), 1=Power, 2=Temperature, 3=Monitoring only. Determines BMS control level
H:259 Heat Demand Type — 0=Standby, 7=Heating, 8=Cooling. Activates/deactivates heat production
H:275 Heat Demand Bitfield — Bitfield: zones allowed, cooling, DHW, heat engine active. Useful for diagnostics
H:277 Error List — List of errors for all connected devices (UINT16, 0–65535)
H:279 Output Status 2 (byte 1) — Bitfield: flame on, HP on, backup 1/2 on, DHW backup, service required, power down, water pressure low
H:280 Output Status 2 (byte 2) — Bitfield: pump, 3-way valve open/close, DHW active, CH active, cooling active
H:385 Seasonal Mode — ENUM8: 0=Winter, 1=Frost protection, 2=Summer neutral, 3=Summer
H:400 System Flow Temperature — System flow temperature (INT16, 0.01C, display code AM016). Different from HP flow (403)
H:401 System Return Temperature — Return temperature of water entering appliance (INT16, 0.01C, display code AM018)
H:402 Exhaust Gas Temperature — Temperature of exhaust gas leaving appliance (INT16, 0.01C, -20..120, display code AM036)
H:408 DHW Flow Setpoint — Flow temperature setpoint for domestic hot water (UINT16, 0.01C, display code DM004)
H:411 Main Status — ENUM8: 0=Standby, 1=Heat demand, 3=Generator CH, 4=Generator DHW, 7=Cooling, 9=Blocking, 10=Locking, 16=Frost protection, etc.
H:412 Sub Status — ENUM8: detailed sub-status (60+ values) — anti-cycling, defrost, compressor states, backup control
H:413 Actual Relative Power — Actual relative power of appliance (UINT16, %, 0–100, display code AM024)
H:459 Pump Speed — Current pump speed (UINT16, 0.1%, R/W, display code AM010)
H:460 Actual Power kW — Actual power of appliance (UINT32, 0.01 kW, display code AM047)
H:9230 Instantaneous COP — Calculated instantaneous COP (UINT16, 0.001, display code HM031). Key efficiency metric
H:433 Energy Consumed CH — UINT32 (2 registers), energy consumed for central heating in kWh
H:435 Energy Consumed DHW — UINT32 (2 registers), energy consumed for domestic hot water in kWh
H:443 Total Thermal Energy Delivered — UINT32 (2 registers), total thermal energy delivered in kWh
H:445 Thermal Energy CH — UINT32 (2 registers), thermal energy delivered for central heating in kWh
H:447 Thermal Energy DHW — UINT32 (2 registers), thermal energy delivered for domestic hot water in kWh

Stiahnuť šablónu

Zdroje

GTW-08 Modbus Configuration Manual
tools.remeha.nl 2026-03-20
PDF
De Dietrich / BDR Thermea GTW-08 Registers (EVCC)
github.com 2026-03-20
De Dietrich Boiler Integration — MODBUS (HA Community)
community.home-assistant.io 2026-03-20

Našli ste problém s touto šablónou zariadenia?

Napíšte nám, čo nefunguje, čo chýba, alebo ako by sa mala šablóna správať. Vaša spätná väzba nám pomáha udržiavať katalóg presný.

Overené TapHomom

Chcete to použiť vo svojom TapHome jadre?

Otvorte túto šablónu v Customer Portali a aplikujte ju na svoj domov, alebo navrhnite zmenu a odošlite ju späť do katalógu.

Otvoriť v portáli
