Daikin RTD-RA

Modbus RTU

Pridal

Posledná aktualizácia: 05. 2026

Produktová stránka Daikin RTD-RA

Daikin RTD-RA je Modbus RTU adaptér, ktorý pripája rezidenčné vnútorné jednotky Daikin Room Air-Conditioner (nástenné split, Multi-split rezidenčné — rad RA s konektorom S21 pre drôtový diaľkový ovládač) k TapHome cez RS-485. Adaptér je dodávaný s pripojeným S21 káblom, ktorý sa zapája priamo do riadiacej dosky vnútornej jednotky a sprístupňuje nastavenú teplotu, prevádzkový režim, rýchlosť ventilátora, ON/OFF a skupinové input registre (holding H0001–H0037, input I0021–I0131) cez 3-vodičovú zbernicu D-Bus.

Až 64 adaptérov RTD-RA môže zdieľať jednu RS-485 zbernicu, pričom každému je pridelená unikátna slave adresa (1–63) cez DIP prepínače na doske. RTD-RA sám slúži ako Modbus brána — žiadny ďalší IntesisBOX ani BMS prevodník nie je potrebný.

Hardvérové pripojenie

Rozloženie PCB a pripojenie S21

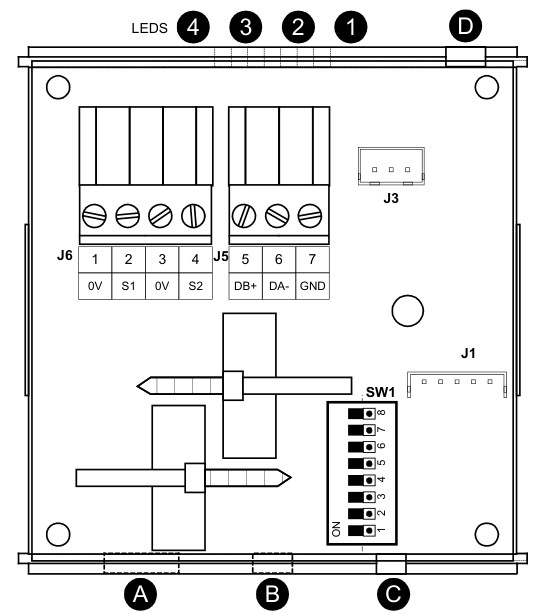

Rozloženie komponentov na doske Daikin RTD-RA — DIP prepínače SW1, RS-485 konektor J5, vstupy J6, S21 kábel J1, LED diódy

Kľúčové komponenty na doske:

J1 — S21 kábel na riadiacu dosku vnútornej jednotky (pripojený z výroby, max. 950 mm)
J5 — RS-485 D-Bus konektor (DB+, DA-, GND)
J6 — beznapäťové vstupné kontakty S1 / S2 (používajú sa len v režime Stand-Alone / RTD-20)
SW1 — 8-polohový DIP prepínač (výber režimu a adresy)
LED1, LED2 — stavové / chybové indikátory

S21 kábel je dodaný s pripojeným konektorom, ktorý sa zapája do portu S21 na riadiacej doske vnútornej jednotky Daikin Room Air-Conditioner. Kábel musí vstupovať do krytu RTD-RA cez Port D a fixačná páska musí byť umiestnená na vnútornej strane krytu.

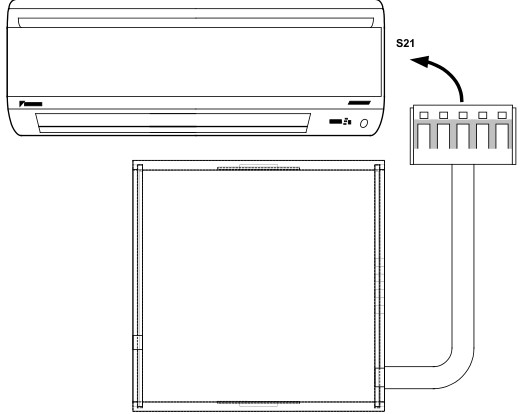

Pripojenie Daikin RTD-RA cez S21 — pripojený kábel sa zapája priamo do S21 portu na riadiacej doske vnútornej jednotky

RTD-RA neinštalujte vo vnútri klimatizačnej jednotky. Adaptér namontujte do samostatného kovového alebo plastového krytu s triedou horľavosti V-1, ktorý zabráni prístupu nekvalifikovaných osôb. S21 kábel medzi RTD-RA a riadiacou doskou vnútornej jednotky nesmie presiahnuť 950 mm.

Kompatibilné vnútorné jednotky

RTD-RA je určený výhradne pre rezidenčné jednotky radu RA — nástenné Daikin split, Multi-split rezidenčné a Multi+ rady, ktoré majú na riadiacej doske vnútornej jednotky port S21 pre drôtový diaľkový ovládač. Nie je kompatibilný so Sky Air, VRV ani komerčnými potrubnými jednotkami, ktoré používajú zbernice F1/F2 (DIII-NET) alebo P1/P2 a vyžadujú Daikin EKMBPP1, RTD-NET, RTD-10 alebo RTD-W.

J5 RS-485 D-Bus pinout

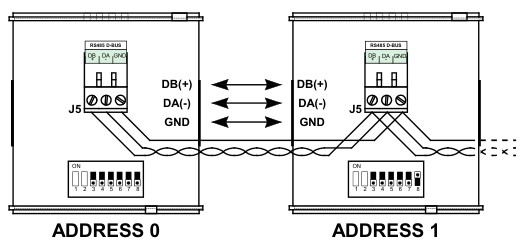

Pinout konektora J5 a príklad zapojenia RS-485 daisy-chain pre Daikin RTD-RA

Pin	Označenie	Funkcia
1	0 V	Referencia pre S1
2	S1	Beznapäťový vstup S1 (len v režime Stand-Alone)
3	0 V	Referencia pre S2
4	S2	Beznapäťový vstup S2 (režim Stand-Alone / Clone)
5	DB+	RS-485 D-Bus — Modbus B / D+
6	DA-	RS-485 D-Bus — Modbus A / D-
7	GND	Spoločná zem / tienenie

Zapojenie RS-485:

DB+ → A+/D+ na TapHome RS-485
DA- → B-/D- na TapHome RS-485
GND → GND na napájacom zdroji TapHome (povinné — uzemnenie len v jednom bode)

Špecifikácia kábla:

Typ: licnový 24 AWG krútený pár, tienený alebo netienený (Cat 3 / 4 / 5)
Topológia: výhradne daisy-chain z bodu do bodu — hviezdicová a kruhová nie sú podporované
Maximálna dĺžka zbernice: 500 m bez opakovačov
Maximálne 64 zariadení na zbernici

Vodič GND musí byť pripojený medzi každým RTD-RA na zbernici a zemou napájacieho zdroja TapHome. Bez správneho uzemnenia hrozia chyby komunikácie a sporadické chybové hlásenia. Tienenie uzemnite len v jednom bode.

Konfigurácia

Prevádzkové režimy

RTD-RA podporuje päť prevádzkových režimov volených DIP prepínačmi SW1. TapHome využíva výhradne režim Modbus Slave — ostatné režimy sú uvedené pre referenciu.

Režim	Adresa (SW1.3–SW1.8)	Poznámky
Stand-Alone	0 (všetky OFF)	Bez Modbus; jednotku ovládajú kontakty S1/S2. V Modbus režime obídené.
Modbus Slave	1–63	Používa TapHome — plné BMS ovládanie cez RS-485
RTD Clone	>0, S2 zatvorený	Klonuje prevádzkové nastavenia z iného RTD zariadenia na zbernici
RTD-10 Duty/Standby	1–8	Slave pod RTD-10 master ovládajúcim Sky Air / VRV
RTD-20 UCZ	>0	User Control Zone v sieti RTD-20 retail-control

Po nastavení SW1.3–SW1.8 na nenulovú adresu adaptér pracuje ako Modbus RTU slave; všetky stand-alone funkcie S1/S2 sú deaktivované a SW1.1 / SW1.2 namiesto toho riadia timeout Modbus master.

Aktivácia Modbus komunikácie

Pre prepnutie RTD-RA do režimu Modbus Slave nastavte slave adresu na SW1.3 (LSB) – SW1.8 (MSB) na hodnotu medzi 1 a 63. Adresa je kódovaná ako 6-bitové binárne číslo:

Prepínač	Bitová hodnota
SW1.3	1 (LSB)
SW1.4	2
SW1.5	4
SW1.6	8
SW1.7	16
SW1.8	32 (MSB)

Príklad pre Slave ID 1: SW1.3 = ON, SW1.4–SW1.8 = OFF. Príklad pre Slave ID 5: SW1.3 = ON, SW1.5 = ON, ostatné OFF.

Nastavenie všetkých šiestich prepínačov na OFF aktivuje režim Stand-Alone (bez Modbus) — pre integráciu s TapHome sa tomu treba vyhnúť.

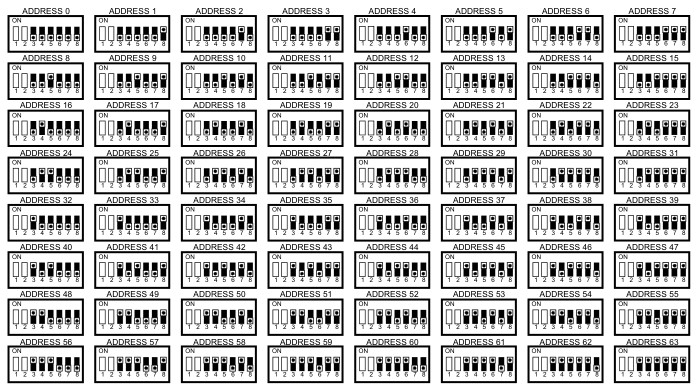

Tabuľka DIP prepínačov Daikin RTD-RA pre slave adresy 0–63

Timeout Modbus master

SW1.1 a SW1.2 konfigurujú timeout Modbus master, keď je adaptér v režime Modbus Slave. Ak nedôjde k zápisu do holding registra počas 120 sekúnd, spustí sa nakonfigurovaná akcia timeoutu.

SW1.1	SW1.2	Správanie pri timeout
OFF	OFF	Žiadny timeout
ON	OFF	Timeout po 120 s — jednotky zapnuté s aktuálnymi nastaveniami, diaľkové ovládače ODBLOKOVANÉ (odporúčané pre TapHome)
ON	ON	Timeout po 120 s — jednotky zapnuté s aktuálnymi nastaveniami, stav uzamknutia diaľkového ovládača nezmenený

Komunikačné parametre Modbus

Parameter	Hodnota
Sieť	3-vodičový RS-485
Režim	Modbus RTU Slave
Baud rate	9600 (predvolené; konfigurovateľné na požiadanie)
Parita	None (predvolené; konfigurovateľné na požiadanie)
Stop bity	1
Register base	0
Rozsah adries	1–63 (režim Modbus Slave)

Podporované funkčné kódy: 03 (read holding), 04 (read input), 06 (write single holding), 16 (write multiple holding) — až 10 registrov na požiadavku.

Odporúčaný režim Global Update

Adaptér RTD-RA štandardne štartuje so všetkými update režimami nastavenými na Last Touch, čo znamená, že každý Modbus zápis — aj s nezmenenou hodnotou — sa aplikuje na vnútornú jednotku a prepíše manuálne nastavenie užívateľa na drôtovom diaľkovom ovládači. Ak TapHome poll cyklus prepisuje registre periodicky, nastavte pri štarte Global Update (H:10) na OnChange, aby sa hodnoty aplikovali len pri skutočnej zmene. Toto je dostupné ako service action na module Daikin RTD-RA v TapHome.

Zariadenia šablóny

Ovládanie klimatizácie

Šablóna sprístupňuje štyri základné riadiace registre ako plnohodnotné zariadenia TapHome:

Prevádzkový režim (H:3) — výber medzi Auto, Heat, Fan, Cool a Dry (hodnoty 0–4 podľa manuálu RTD-RA).
Termostat (nastavená teplota H:1, aktuálna teplota z I:23 ÷ 100) — zapisuje celočíselnú nastavenú teplotu v °C do vnútornej jednotky a načítava priemernú teplotu spätného vzduchu skupiny. Rozsah nastavenej teploty závisí od modelu vnútornej jednotky (typicky 10–30 °C v režime kúrenia, 18–32 °C v režime chladenia).
Rýchlosť ventilátora (H:2) — šesť-stupňový selektor: Auto (0), Low (1), Medium Low (2), Medium (3), Medium High (4) a High (5). Niektoré modely vnútorných jednotiek radu RA podporujú menej ako päť stupňov ventilátora; nepodporované hodnoty vnútorná jednotka ohraničuje.
Vypínač (H:5) — zapína a vypína vnútornú jednotku.

Service attributes na úrovni modulu

Modul Daikin RTD-RA poskytuje sadu read-only atribútov pre monitorovanie a konfiguráciu:

Súhrn prevádzky jednotiek (I:30) — agregovaný termický stav cez celú zbernicu (Idle/Fan, Heating, Cooling, Heat & Cool).
Počet jednotiek (I:20) — počet vnútorných jednotiek detekovaných na linke S21 / P1P2.
Setpoint (H:1), Setpoint Min (H:20), Setpoint Max (H:21) — aktuálna nastavená teplota a nakonfigurované limitné hodnoty.
Global Update / Setpoint Update / Fanspeed Update / Mode Update / Louvre Update / Power Update (H:10–H:15) — read-back režimu uzamknutia/aktualizácie pre jednotlivé parametre (Last Touch, Central, Local, OnChange).
Fanspeed Inhibit / Mode Inhibit / Louvre Inhibit — bitmaskové atribúty, ktoré hlásia, ktoré stupne ventilátora, prevádzkové režimy alebo polohy lamiel sú aktuálne zakázané v inhibit registroch jednotky.

Service action Control Update

Modul poskytuje jedinú service action — Control Update — ktorá atomicky zapíše všetkých šesť per-parametrových update režimov (Global, Setpoint, Fanspeed, Mode, Louvre, Power) do H:10–H:15. Každý parameter prijíma jeden zo štyroch režimov uzamknutia:

Update režim	Tlačidlá RC	Správanie
Last Touch (predvolené)	Odblokované	Aktualizuje jednotku pri každom WRITE, aj keď je hodnota nezmenená
Central	Uzamknuté	Tlačidlá diaľkového ovládača uzamknuté; hodnota sa opakovane zapisuje
Local	Odblokované	Modbus WRITE-y NIE sú propagované do jednotky
OnChange	Odblokované	Aktualizuje jednotku len ak sa WRITE hodnota líši od aktuálneho nastavenia

Diagnostika LED

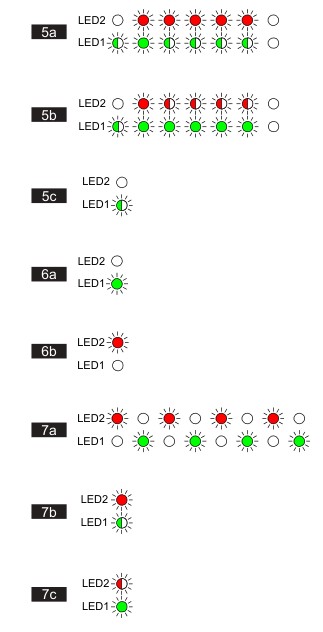

Vzory LED1 / LED2 indikátorov Daikin RTD-RA — power-up, bez chyby, chyba jednotky, chyba konfigurácie, A/C nenájdená, RS-485 timeout

Vzor	LED1 (zelená)	LED2 (červená)	Význam
5a	Rýchle blikanie	Rýchle blikanie	Power-up sekvencia — továrenská konfigurácia
5b	Blikanie	Blikanie	Power-up sekvencia — vlastná konfigurácia
5c	Blikanie	Vypnutá	Vyhľadávanie A/C jednotky po power-up / počas konfigurácie
6a	Trvale ON	Vypnutá	Bez chyby — normálna prevádzka
6b	Vypnutá	Trvale ON	Vnútorná jednotka hlási chybu (kód chyby čítajte z `I:22`)
7a	Vzor	Vzor	Chyba konfigurácie zariadenia
7b	Blikanie	Blikanie	A/C jednotka chýba — chyba U5, S21 linka prerušená
7c	Blikanie	Blikanie	Timeout RS-485 komunikácie

Chybové kódy

Chybové kódy vnútornej jednotky sa čítajú z input registra I:22 (skupina) a sú kódované ako dva 8-bitové ASCII znaky zabalené do jednej 16-bitovej hodnoty — vyšší byte = prvý znak, nižší byte = druhý znak.

Surová hodnota	Význam
0	Čaká sa na dáta
255	Bez chyby
14384 (0x80)	Chyba skupiny — timeout komunikácie, žiadne jednotky nenájdené
Iné	Štandardný chybový kód Daikin (napr. `16689` → `'A'` + `'1'` = A1)

Pre dekódovanie konkrétnych kódov pozrite servisný manuál vnútornej jednotky Daikin alebo tabuľku chybových kódov RealTime Control Systems.

Riešenie problémov

Žiadna Modbus komunikácia (LED2 bliká — RS-485 timeout)

Skontrolujte zapojenie RS-485 na J5: DB+ na A+/D+, DA- na B-/D-, GND na zem napájacieho zdroja TapHome.
Overte, že slave adresa na SW1.3–SW1.8 je nenulová (Adresa 0 úplne vypína Modbus).
Potvrďte sériové nastavenia v TapHome: 9600 baud, 8 dátových bitov, bez parity, 1 stop bit.
Overte daisy-chain topológiu — hviezdicové a kruhové zapojenie nie sú podporované.
Zmerajte DC napätie medzi DB+ a DA- — kľudová úroveň by mala byť okolo 1,5–5 V.

A/C jednotka nenájdená (LED1 bliká, LED2 vypnutá)

Skontrolujte S21 kábel medzi J1 na RTD-RA a portom S21 na riadiacej doske vnútornej jednotky — konektor musí byť úplne zastrčený.
Overte, že vnútorná jednotka je zapnutá.
Potvrďte, že vnútorná jednotka patrí do radu RA (rezidenčný split s portom S21) — Sky Air / VRV / komerčné potrubné jednotky nie sú podporované.
Reštartujte RTD-RA odpojením a opätovným pripojením S21 kábla.

Chyba vnútornej jednotky (LED2 trvalo svieti)

Prečítajte input register I:22 z modulu Daikin RTD-RA.
Dekódujte hodnotu ako dva ASCII znaky (vyšší / nižší byte) na získanie štandardného chybového kódu Daikin.
Vyhľadajte kód v servisnom manuáli vnútornej jednotky alebo na realtime-controls.co.uk.

Manuálne zápisy sú prepisované TapHome

Ak užívatelia hlásia, že ich úpravy na drôtovom diaľkovom ovládači sa vrátia hneď ako TapHome dotazuje zariadenie, nastavte Global Update na OnChange cez service action Control Update na module Daikin RTD-RA. Predvolený režim Last Touch opätovne aplikuje každý zápis z TapHome aj keď sa hodnota nezmenila.

Poznámky a známe obmedzenia

Len rezidenčný rad RA. RTD-RA je navrhnutý výhradne pre vnútorné jednotky s konektorom S21 (nástenné Daikin split a Multi-split rezidenčné). Pre Sky Air, VRV a komerčné potrubné jednotky použite Daikin EKMBPP1, RTD-NET, RTD-10 alebo RTD-W.
Mapovanie inhibit registrov. Aktuálna šablóna číta H:23 pre Fanspeed Inhibit a H:24 pre Mode Inhibit; podľa manuálu RTD-RA sú správne registre H:22 (Fanspeed Inhibit) a H:23 (Mode Inhibit). Atribút Louvre Inhibit sa korektne odkazuje na H:24. Reportované hodnoty inhibit teda môžu byť posunuté o jeden register oproti manuálu výrobcu.
Service attributes súvisiace s VAM. Zariadenie Rýchlosť ventilátora poskytuje atribúty Damper Control (H:30) a VAM Fan Speed (H:31), ktoré sú určené pre vetracie rady VAM/VKM. Keďže RTD-RA ovláda len rezidenčné split jednotky radu RA, tieto atribúty na reálnom hardvéri typicky vracajú 0 / Unknown a možno ich ignorovať.
Rozsah hodnôt prevádzkového režimu. Selektor režimu prijíma hodnoty 0–9; len 0–4 sú platné na vnútornej jednotke (Auto / Heat / Fan / Cool / Dry). Zápis hodnôt 5–9 bude odmietnutý.

Dostupné zariadenia

Daikin RTD-RA Modul

Servisné atribúty

Súhrn prevádzky jednotiek	Agregovaný termický stav cez všetky vnútorné jednotky na zbernici — Idle/Fan, Heating, Cooling alebo Heat & Cool
Global Update	Aktuálny globálny režim uzamknutia/aktualizácie — Last Touch, Central, Local alebo OnChange (riadi spôsob propagácie Modbus zápisov do vnútornej jednotky)
Setpoint Update	Režim aktualizácie pre zápisy nastavenej teploty — Last Touch, Central, Local alebo OnChange
Fan Speed Update	Režim aktualizácie pre zápisy rýchlosti ventilátora — Last Touch, Central, Local alebo OnChange
Mode Update	Režim aktualizácie pre zápisy prevádzkového režimu — Last Touch, Central, Local alebo OnChange
Louvre Update	Režim aktualizácie pre zápisy lamiel — Last Touch, Central, Local alebo OnChange
Power Update	Režim aktualizácie pre zápisy ON/OFF — Last Touch, Central, Local alebo OnChange
Setpoint	Aktuálna nastavená teplota (°C) načítaná z vnútornej jednotky
Setpoint Min	Minimálna povolená nastavená teplota vynútená adaptérom (16–32 °C, alebo 0 = bez limitu)
Setpoint Max	Maximálna povolená nastavená teplota vynútená adaptérom (16–32 °C, alebo 0 = bez limitu)
Fan Speed Inhibit	Bitmaska stupňov ventilátora zakázaných na vnútornej jednotke (Auto, Fan 1–5; 0 = bez zákazu)
Mode Inhibit	Bitmaska prevádzkových režimov zakázaných na vnútornej jednotke (Auto, Heat, Fan, Cool, Dry; 0 = bez zákazu)
Louvre Inhibit	Bitmaska polôh lamiel zakázaných na vnútornej jednotke (Stop, Swing; 0 = bez zákazu)
Počet jednotiek	Počet vnútorných jednotiek detekovaných na linke S21 / P1P2

Servisné akcie

Control Update

Atomicky zapíše všetkých šesť per-parametrových režimov uzamknutia/aktualizácie (Global, Setpoint, Fan Speed, Mode, Louvre, Power) do adaptéra

Daikin RTD-RA

Čítanie (modul)

IF(MODBUSR(A, 21, Uint16) = 1, ADDERROR("At least one unit in fault", MODBUSR(A, 22, Uint16)));

Servisné atribúty

Summary of unit operation

Switch(MODBUSR(A, 30, Uint16), 0, "Idle/Fan", 1, "Heating", 2, "Cooling", 3, "Heat & Cool", "Unknown");

Global Update

var gu := MODBUSR(H, 10, Uint16);
SWITCH(gu, 0, "Last Touch", 1, "Central", 2, "Local", 3,"OnChange", "Unknown")

Setpoint Update

var se := MODBUSR(H, 11, Uint16);
SWITCH(se, 0, "Last Touch", 1, "Central", 2, "Local", 3,"OnChange", "Unknown")

Fanspeed Update

var fe := MODBUSR(H, 12, Uint16);
SWITCH(fe, 0, "Last Touch", 1, "Central", 2, "Local", 3,"OnChange", "Unknown")

Mode Update

var mu := MODBUSR(H, 13, Uint16);
SWITCH(mu, 0, "Last Touch", 1, "Central", 2, "Local", 3,"OnChange", "Unknown")

Louvre Update

var se := MODBUSR(H, 14, Uint16);
SWITCH(se, 0, "Last Touch", 1, "Central", 2, "Local", 3,"OnChange", "Unknown")

Power Update

var pow := MODBUSR(H, 15, Uint16);
SWITCH(pow, 0, "Last Touch", 1, "Central", 2, "Local", 3,"OnChange", "Unknown")

SetPoint

MODBUSR(H, 1, Uint16);

SetPoint Min

var sm := MODBUSR(H, 20, Uint16);
IF(sm = 0,"No limit", sm);

Setpoint Max

var sm := MODBUSR(H, 21, Uint16);
IF(sm = 0,"No limit", sm);

Fanspeed Inhibit

var sm := MODBUSR(H, 23, Uint16);
IF(sm = 0,"No limit", sm);

Mode Inhibit

var sm := MODBUSR(H, 24, Uint16);
IF(sm = 0,"No limit", sm);

Louvre Inhibit

var sm := MODBUSR(H, 24, Uint16);
IF(sm = 0,"No limit", sm);

Unit Count

var uc := MODBUSR(A, 20, Uint16);
uc + " unit" + IF(uc != 1, "s", "");

Servisné akcie

Control Update

Parametre: Global Update, Setpoint Update, Fanspeed Update, Mode Update, Louvre Update, Power Update

MODBUSW(H, 10, Uint16, gu);
MODBUSW(H, 11, Uint16, su);
MODBUSW(H, 12, Uint16, fu);
MODBUSW(H, 13, Uint16, mu);
MODBUSW(H, 14, Uint16, lu);
MODBUSW(H, 15, Uint16, pu);

Prevádzkový režim Viacstavový prepínač

Selektor prevádzkového režimu pre vnútornú jednotku — Auto, Heat, Fan, Cool alebo Dry

Hodnoty / Stavy: Auto · Kúrenie · Vetranie · Chladenie · Odvlhčovanie

Termostat Termostat

Načítava priemernú teplotu spätného vzduchu skupiny a zapisuje požadovanú nastavenú teplotu (celé °C) do vnútornej jednotky

Rýchlosť ventilátora Viacstavový prepínač

Selektor rýchlosti ventilátora — Auto plus päť stupňov (Low, Medium Low, Medium, Medium High, High); niektoré modely vnútorných jednotiek radu RA podporujú menej stupňov

Hodnoty / Stavy: Auto · Nízky · Stredne nízky · Stredný · Stredne vysoký · Vysoký

Rýchlosť ventilátora

Čítanie stavu prepínača

MODBUSR(H, 2, UInt16)

Zápis stavu prepínača

MODBUSW(H, 2, UInt16, Mu)

Servisné atribúty

Damper Control

Switch(MODBUSR(H, 30, Uint16), 0, "Auto", 1, "Cross Flow / Heat Recovery", 2, "Bypass", "Unknown");

VAM Fanspeed

Switch(MODBUSR(H, 31, Uint16),1, "Low", 2, "High", "Unknown");

Vypínač Prepínač

Vypínač ON/OFF pre vnútornú jednotku

Hodnoty / Stavy: ON · OFF

Pripojenie: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]

Možné vylepšenia (16)

H:4 Louvre — Louvre control 0=Stop, 1=Swing — basic airflow direction control missing from template
H:22 Fanspeed Inhibit (correct register) — Manual specifies H0022 for Fanspeed Inhibit, but template reads H:23 in service attribute (off-by-one swap with Mode Inhibit). Not exposed as a writable device
H:35 Filter Clear Command — 0=Idle, 1=Filter Clear — useful as periodic/triggered service action; typically tied to VAM/VKM but the register exists in the common map
H:37 Force Thermo Off — 0=Enable Thermo, 1=Force Thermo Off — overrides indoor-unit thermostat, useful for energy-saving / load-shedding scenarios
I:23 Return Air Average — Already used as thermostat current-temp source; could additionally be exposed as a standalone temperature sensor for logging / smart rules
I:24 Filter Alarm (group) — 0=No alarm, 1=≥1 unit needs filter cleaning — important maintenance flag, not exposed by template
I:25 Return Air Min — Minimum return-air temperature across the unit group (°C × 100). Single-unit RTD-RA: equal to I:23
I:26 Return Air Max — Maximum return-air temperature across the unit group (°C × 100)
I:35 Defrost — 0=No defrost, 1=≥1 unit in pressure-equalisation, hot-start/pre-heat or outdoor defrost
I:36 Self-Clean Alarm Level — 0=No alarm, 1..4=alarm level (self-cleaning indoor units)
I:37 Self-Clean Operation — 0=Idle, 1=Self-Clean cycle in progress
I:50 RC Temperature — Wired remote-controller measured temperature (°C × 100). Only valid when 1 indoor unit on the P1/P2 network
I:51 RC Operation Mode — Wired remote-controller operation mode — 0=Idle/Fan, 1=Heating, 2=Cooling, 3=Heat & Cool
I:121 Per-Unit Is Fault (Unit 1) — Per-unit fault flag. Template uses group register A:21 instead, which works for both single-unit and multi-unit
I:122 Per-Unit Fault Code (Unit 1) — Per-unit fault code (16-bit ASCII pair, e.g. 'A1'). Template uses group register A:22 instead
I:131 Coil Inlet Temperature (Unit 1) — Per-unit coil-in temperature (°C × 100). Useful for diagnosing heat-pump performance

Stiahnuť šablónu

Zdroje

Daikin RTD-RA Installation Instructions (21070-1.07.04, EN)
www.daikin.es 2026-04-25
PDF
RTD Common Modbus Registers, Issue 1.06.00
tinlavir.ro 2026-04-25
PDF

Našli ste problém s touto šablónou zariadenia?

Napíšte nám, čo nefunguje, čo chýba, alebo ako by sa mala šablóna správať. Vaša spätná väzba nám pomáha udržiavať katalóg presný.

Overené TapHomom

Chcete to použiť vo svojom TapHome jadre?

Otvorte túto šablónu v Customer Portali a aplikujte ju na svoj domov, alebo navrhnite zmenu a odošlite ju späť do katalógu.

Otvoriť v portáli

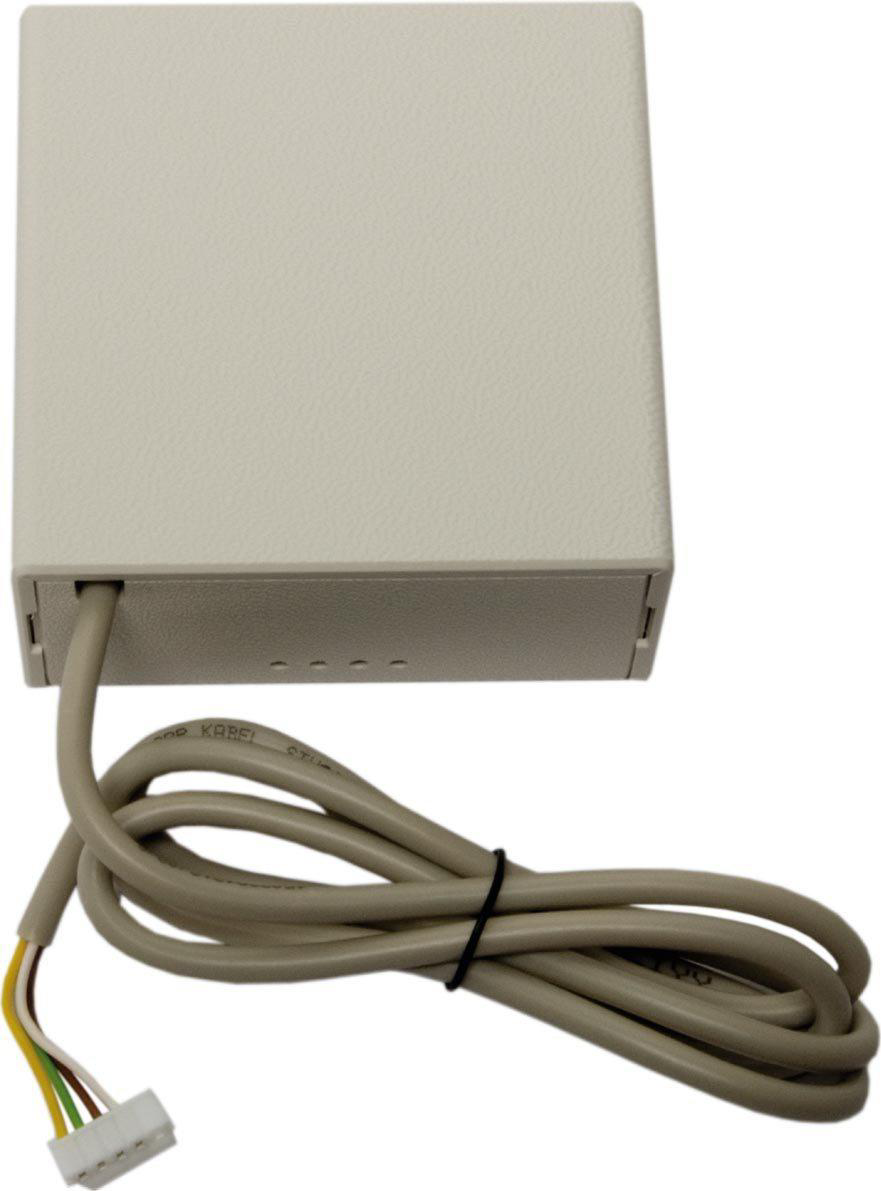

Daikin RTD-RA

Hardvérové pripojenie#

Rozloženie PCB a pripojenie S21

Kompatibilné vnútorné jednotky

J5 RS-485 D-Bus pinout

Konfigurácia#

Prevádzkové režimy

Aktivácia Modbus komunikácie

Timeout Modbus master

Komunikačné parametre Modbus

Odporúčaný režim Global Update

Zariadenia šablóny#

Ovládanie klimatizácie

Service attributes na úrovni modulu

Service action Control Update

Diagnostika LED#

Chybové kódy#

Riešenie problémov#

Žiadna Modbus komunikácia (LED2 bliká — RS-485 timeout)

A/C jednotka nenájdená (LED1 bliká, LED2 vypnutá)

Chyba vnútornej jednotky (LED2 trvalo svieti)

Manuálne zápisy sú prepisované TapHome

Poznámky a známe obmedzenia#

Dostupné zariadenia

Daikin RTD-RA

Prevádzkový režim

Termostat

Rýchlosť ventilátora

Vypínač

Zdroje

Našli ste problém s touto šablónou zariadenia?

Nahlásiť problém s týmto zariadením

Chcete to použiť vo svojom TapHome jadre?

Hardvérové pripojenie

Konfigurácia

Zariadenia šablóny

Diagnostika LED

Chybové kódy

Riešenie problémov

Poznámky a známe obmedzenia
