Daikin DTA116A51 VRV Brána

Modbus RTU
Pridal
Posledná aktualizácia: 06. 2026

Vyžaduje externú bránu

Daikin DTA116A51 — stránka produktu

Daikin DTA116A51 VRV Brána

Daikin DTA116A51 je DIII-NET/Modbus komunikačný adaptér, ktorý prepája Daikin VRV systémy s TapHome cez RS-485 Modbus RTU. Brána sa pripája na strane VRV k zbernicu DIII-NET a na druhej strane sprístupňuje Modbus registre, čo umožňuje TapHome monitorovať a ovládať až 16 vnútorných jednotiek a 2 vonkajšie jednotky prostredníctvom jedného adaptéra.

Každá vnútorná jednotka sa adresuje pomocou premennej DeviceNumber (0–15) v TapHome. Pre každú ovládanú vnútornú jednotku je potrebné vytvoriť samostatnú inštanciu modulu. Šablóna poskytuje zapínanie/vypínanie, výber prevádzkového režimu, ovládanie rýchlosti a smeru ventilátora a funkciu termostatu so spätnou väzbou teploty miestnosti.

Hardvérové zapojenie

Prehľad dosky

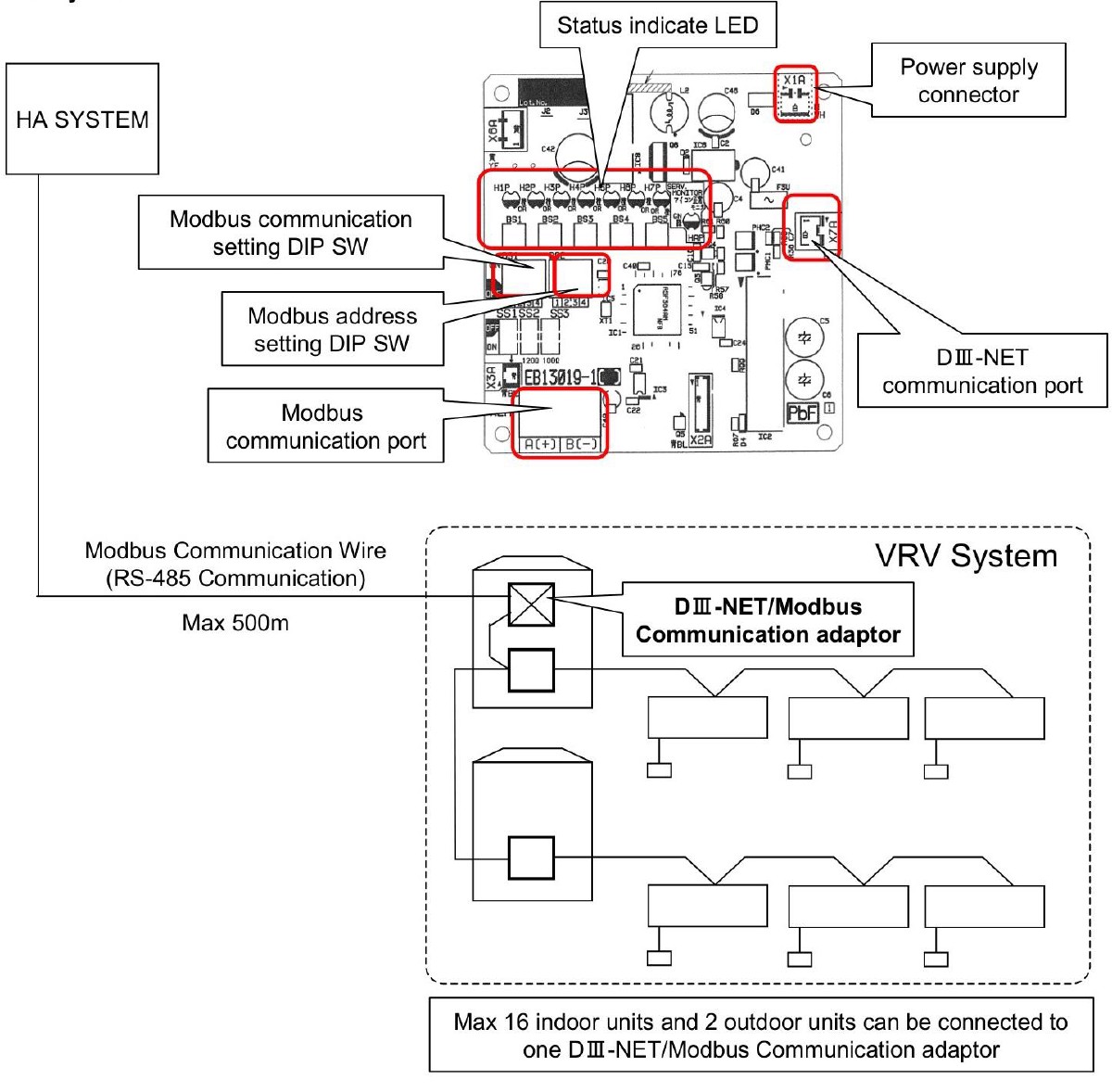

Rozmiestnenie komponentov na DPS Daikin DTA116A51 — DIP prepínače DS1 a DS2, RS-485 port, DIII-NET port, napájací konektor a stavové LED

DTA116A51 sa nachádza medzi systémom HA (TapHome) a VRV inštaláciou. Strana Modbus využíva RS-485 kabeláž s maximálnou dĺžkou kábla 500 m. Strana DIII-NET sa pripája k vnútorným a vonkajším jednotkám VRV.

Kľúčové komponenty na DPS:

  • DS1 — DIP prepínač komunikačných parametrov (baud rate, parita, stop bity)
  • DS2 — DIP prepínač adresy Modbus slave (adresa 1–15)
  • R(+) / B(-) — RS-485 Modbus komunikačný port
  • DIII-NET port — Pripojenie k vnútorným/vonkajším jednotkám VRV
  • Napájací konektor — Vstup jednosmerného napájania
  • H1P–H7P, HAP — Stavové LED indikátory
Zapojenie RS-485

Pripojte RS-485 port na DTA116A51 k TapHome Core:

  • R(+) na DTA116A51 → A+/D+ na TapHome
  • B(-) na DTA116A51 → B-/D- na TapHome

Maximálna dĺžka RS-485 kábla je 500 m. Používajte krútenú dvojlinku (CAT5 alebo podobnú) pre spoľahlivú komunikáciu. Zabezpečte správne zakončenie zbernice na poslednom zariadení.

Konfigurácia

Nastavenie DIP prepínačov

DS1 — Komunikačné parametre:

PinFunkciaOFFON
1Rezervovaný
2Baud rate9600 bps19200 bps
3Stop bit1 stop bit (parita zapnutá)2 stop bity (bez parity)
4Parita (keď DS1-3=OFF)EvenOdd

Pre TapHome: Nastavte DS1 na všetky OFF (9600 bps, párna parita, 1 stop bit) — zodpovedá predvoleným hodnotám šablóny.

DS2 — Adresa slave (1–15):

DS2 Piny (1–4)Adresa
OFF OFF OFF ON1 (predvolená)
OFF OFF ON OFF2
OFF OFF ON ON3
OFF ON OFF OFF4
ON ON ON ON15

Nastavením adresy slave na 0 sa Modbus komunikácia úplne deaktivuje.

Nastavenie TapHome
  1. Importujte šablónu — zvoľte „Daikin DTA" zo šablón Modbus RTU
  2. Nastavte Slave ID — zadajte adresu zodpovedajúcu DS2 na adaptéri
  3. Vytvorte prvý modul — nastavte premennú DeviceNumber na 0 pre vnútornú jednotku 1-00
  4. Vytvorte ďalšie moduly — pre každú ďalšiu vnútornú jednotku vytvorte novú inštanciu modulu a nastavte DeviceNumber na príslušný index jednotky (0–15)

Každá inštancia modulu ovláda jednu vnútornú jednotku. DeviceNumber priamo zodpovedá adrese vnútornej jednotky DIII-NET (0 = jednotka 1-00, 1 = jednotka 1-01 atď.).

Pred ovládaním jednotiek overte pripojenie pomocou servisných atribútov Pripojenie vnútornej jednotky (N) na module. Tie zobrazujú, ktoré jednotky sú fyzicky pripojené na zbernici DIII-NET.

Inicializačný postup

Po zapnutí VRV systému a adaptéra DTA116A51:

  1. Sledujte servisný atribút Stav adaptéra, kým nezobrazí „Ready"
  2. Skontrolujte servisné atribúty Pripojenie vnútornej jednotky na identifikáciu pripojených jednotiek
  3. TapHome automaticky synchronizuje hodnoty registrov — adaptér odosiela DIII-NET príkazy len pri zmene hodnoty holding registra

Synchronizácia stavu je kritická. DTA116A51 odosiela príkazy VRV jednotkám len pri zmene hodnoty holding registra. TapHome to rieši automaticky, ale ak dôjde k desynchronizácii registrov (napr. po výpadku napájania), prvý príkaz pre každú funkciu môže byť ignorovaný. V prípade potreby hodnotu dvakrát prepnite, čím vynútite zmenu registra.

Možnosti zariadenia

Zapínanie/vypínanie a prevádzkový režim
  • ON/OFF — zapína alebo vypína adresovanú vnútornú jednotku
  • Prevádzkový režim — výber režimu Ventilátor, Kúrenie, Chladenie, Auto, Setpoint alebo Sušenie. Dostupné režimy závisia od schopností vnútornej jednotky. Režim Setpoint je dostupný len pre jednotky, ktoré nie sú Master Cool/Heat; režim Auto je dostupný len pre jednotky, ktoré nie sú Slave Cool/Heat
Ovládanie ventilátora
  • Objem ventilátora — výber rýchlosti ventilátora. Jednotky s 2-stupňovou schopnosťou podporujú Nízku a Vysokú; jednotky s 3-stupňovou schopnosťou podporujú Nízku, Strednú a Vysokú. Hodnota „Bez schopnosti" sa zobrazí, ak jednotka nepodporuje ovládanie rýchlosti ventilátora
  • Smer ventilátora — ovládanie polohy lamely od P0 (horizontálne) po P4 (vertikálne), plus polohy Stop a Swing. Dostupné polohy závisia od schopnosti smeru ventilátora vnútornej jednotky (Fix, 2-stupeň, 3-stupeň, 4-stupeň alebo 5-stupeň)
Ovládanie teploty
  • Termostat — číta aktuálnu teplotu miestnosti a umožňuje nastavenie požadovanej teploty s rozlíšením 0,1 °C. Obe hodnoty používajú konverziu /10 z nespracovaných údajov registra
Servisná diagnostika

Modul poskytuje 19 servisných atribútov na monitorovanie:

  • Stav adaptéra — hlási, či je brána DTA116A51 pripravená na komunikáciu
  • Pripojenie vnútornej jednotky (1–16) — zobrazuje, ktoré vnútorné jednotky sú fyzicky pripojené na zbernici DIII-NET
  • Schopnosť chladiaceho režimu a Schopnosť ventilačného režimu — hlásia, či adresovaná vnútorná jednotka podporuje chladenie a ventilačný režim

ReadScript modulu monitoruje komunikačné chyby pre všetkých 16 možných vnútorných jednotiek cez register A:6. Ak sa zistí komunikačná chyba pre niektorú jednotku, TapHome zobrazí chybovú správu s identifikáciou čísla postihnutého zariadenia.

Ďalšie schopnosti

Adaptér DTA116A51 sprístupňuje aj registre pre príznaky schopnosti kúrenia/auto/sušenia, počty krokov smeru a objemu ventilátora, limity setpointu na jednotku (rozsahy chladenia a kúrenia), stav vynúteného vypnutia, skutočný prevádzkový stav (kúrenie/chladenie/ventilátor), monitorovanie a reset filtra, stav Master/Slave Cool/Heat, diagnostiku chýb na jednotku s vyhľadávaním chybových kódov, stav teplotného senzora a počiatočné nastavenia DIII-NET (správa rozsahu adries, príznak mastera). Tieto je možné pridať v budúcej aktualizácii šablóny.

Počet riadiacich príkazov pre jednu vnútornú jednotku musí byť v rámci 7 000 krát ročne. Ak TapHome používa automatické riadiace programy (napr. plány, scény), dbajte na to, aby celkový počet príkazov neprekročil tento limit a predišli ste komunikačným problémom.

Stavové LED indikátory

LEDFunkcia
H1PBliká pri odosielaní DIII-NET príkazu adaptérom
H2PBliká pri prijímaní DIII-NET príkazu adaptérom
H3PBliká pri odosielaní Modbus odpovede adaptérom
H4PBliká pri prijímaní Modbus dopytu adaptérom
HAPBliká v intervaloch 400 ms počas normálnej prevádzky

Normálny stav: HAP pravidelne bliká, H3P/H4P blikajú počas Modbus komunikácie, H1P/H2P blikajú počas DIII-NET komunikácie.

Riešenie problémov

Žiadna Modbus komunikácia (H3P/H4P neblikajú)
  1. Overte RS-485 zapojenie: R(+) → A+/D+, B(-) → B-/D- na TapHome
  2. Skontrolujte adresu slave DS2 — musí byť 1–15 (nie 0)
  3. Potvrďte, že nastavenia DS1 zodpovedajú TapHome: 9600 baud, párna parita, 1 stop bit
  4. Skontrolujte zakončenie zbernice na poslednom zariadení
  5. Uistite sa, že tichý interval medzi dopytmi je aspoň 5 ms (pri 9600 bps)
Stav adaptéra zostáva „Not ready"
  1. Overte DIII-NET káblové pripojenie medzi adaptérom a vnútornými jednotkami VRV
  2. Uistite sa, že VRV systém je zapnutý
  3. Skontrolujte, či je príznak mastera DIII-NET v registri 40001 správne nastavený — ak je nainštalovaný iný centrálny regulátor, adaptér by mal byť nastavený na režim Slave (bit 9 = 0)
Príkazy nedosahujú VRV jednotky
  1. Zvyčajne ide o problém so synchronizáciou stavu — adaptér odosiela príkazy len pri zmene hodnoty holding registra
  2. Prečítajte aktuálny stav zo vstupných registrov a overte, či holding registre zodpovedajú
  3. Požadovanú hodnotu dvakrát prepnite (napr. OFF → ON → OFF → ON), čím vynútite zmenu registra
  4. Uistite sa, že interval medzi zápismi do toho istého registra je aspoň 0,5 sekundy
Vnútorná jednotka zobrazuje „Unconnected"
  1. Skontrolujte DIII-NET kabeláž k vnútornej jednotke
  2. Overte, či adresa DIII-NET vnútornej jednotky zodpovedá DeviceNumber v TapHome (DeviceNumber 0 = adresa 1-00)
  3. Reštartujte adaptér a počkajte na stav „Ready"

Dostupné zariadenia

Daikin DTA116A51 Modul
Servisné atribúty
Stav adaptéraPripravenosť brány — Nie je pripravená počas inicializácie, Pripravená po nadviazaní komunikácie DIII-NET
Schopnosť chladiaceho režimuČi adresovaná vnútorná jednotka podporuje režim chladenia
Schopnosť ventilačného režimuČi adresovaná vnútorná jednotka podporuje režim iba ventilátor
Pripojenie vnútornej jednotky (1)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (2)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (3)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (4)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (5)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (6)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (7)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (8)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (9)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (10)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (11)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (12)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (13)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (14)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (15)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená
Pripojenie vnútornej jednotky (16)Stav pripojenia na zbernicu DIII-NET — Pripojená alebo Nepripojená

Daikin DTA

Čítanie (modul)
IF(GETBIT(MODBUSR(A, 6, Uint16),0) = 1, ADDERROR("Communication Error with device 1"));
IF(GETBIT(MODBUSR(A, 6, Uint16),1) = 1, ADDERROR("Communication Error with device 2"));
IF(GETBIT(MODBUSR(A, 6, Uint16),2) = 1, ADDERROR("Communication Error with device 3"));
IF(GETBIT(MODBUSR(A, 6, Uint16),3) = 1, ADDERROR("Communication Error with device 4"));
IF(GETBIT(MODBUSR(A, 6, Uint16),4) = 1, ADDERROR("Communication Error with device 5"));
IF(GETBIT(MODBUSR(A, 6, Uint16),5) = 1, ADDERROR("Communication Error with device 6"));
IF(GETBIT(MODBUSR(A, 6, Uint16),6) = 1, ADDERROR("Communication Error with device 7"));
IF(GETBIT(MODBUSR(A, 6, Uint16),7) = 1, ADDERROR("Communication Error with device 8"));
IF(GETBIT(MODBUSR(A, 6, Uint16),8) = 1, ADDERROR("Communication Error with device 9"));
IF(GETBIT(MODBUSR(A, 6, Uint16),9) = 1, ADDERROR("Communication Error with device 10"));
IF(GETBIT(MODBUSR(A, 6, Uint16),10) = 1, ADDERROR("Communication Error with device 11"));
IF(GETBIT(MODBUSR(A, 6, Uint16),11) = 1, ADDERROR("Communication Error with device 12"));
IF(GETBIT(MODBUSR(A, 6, Uint16), 12) = 1, ADDERROR("Communication Error with device 13"));
IF(GETBIT(MODBUSR(A, 6, Uint16),13) = 1, ADDERROR("Communication Error with device 14"));
IF(GETBIT(MODBUSR(A, 6, Uint16),14) = 1, ADDERROR("Communication Error with device 15"));
IF(GETBIT(MODBUSR(A, 6, Uint16),15) = 1, ADDERROR("Communication Error with device 16"));
Servisné atribúty
Adaptor status
SWITCH(MODBUSR(A, 0, Bool), 1, "Ready", 0, "Not ready", "Error")
Cooling Mode capability
SWITCH(GETBIT(MODBUSR(A, 997 + (3*DeviceNumber), Uint16), 1), 0, "Not exist", 1, "Exist", "Error");
Fan mode capability
SWITCH(GETBIT(MODBUSR(A, 997 + (3*DeviceNumber), Uint16), 0), 0, "Not exist", 1, "Exist", "Error");
Indoor unit (1)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),0), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (2)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),1), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (3)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),2), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (4)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),3), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (5)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),4), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (6)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),5), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (7)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),6), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (8)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),7), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (9)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),8), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (10)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),9), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (11)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),10), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (12)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),11), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (13)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),12), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (14)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),13), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (15)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),14), 0, "Unconnected", 1, "Connected", "Error");
Indoor unit (16)
SWITCH(GETBIT(MODBUSR(A, 1, Uint16),15), 0, "Unconnected", 1, "Connected", "Error");
Smer ventilátora Viacstavový prepínač

Ovládanie polohy lamely — P0 až P4 (horizontálne až vertikálne), Stop alebo Swing

Register: H:1997+(DN×3) UInt16 bitfield
Hodnoty / Stavy: P0 · P1 · P2 · P3 · P4 · STOP · Swing

Smer ventilátora

Čítanie stavu prepínača
GETBITS(MODBUSR(H, 1997 + (DeviceNumber*3), UInt16), 8,3);
Zápis stavu prepínača
var reg := MODBUSR(H, 1997 + (DeviceNumber*3), UInt16);
MODBUSW(H, 1997 + (DeviceNumber*3), UInt16, SETBITS(reg,4,4, 6));
reg := MODBUSR(H, 1997 + (DeviceNumber*3), UInt16);
MODBUSW(H, 1997 + (DeviceNumber*3), UInt16, SETBITS(reg,8,3, Mu));
Objem ventilátora Viacstavový prepínač

Výber rýchlosti ventilátora — dostupné stupne závisia od schopností vnútornej jednotky (2-stupeň: Nízka/Vysoká, 3-stupeň: Nízka/Stredná/Vysoká)

Register: H:1997+(DN×3) UInt16 bitfield
Hodnoty / Stavy: Not capable · Low · Medium · High

Objem ventilátora

Čítanie stavu prepínača
GETBITS(MODBUSR(H, 1997 + (DeviceNumber*3), Int16), 12, 3);
Zápis stavu prepínača
var reg := MODBUSR(H, 1997 + (DeviceNumber*3), UInt16);
MODBUSW(H, 1997 + (DeviceNumber*3), UInt16, SETBITS(reg,4,4, 6));
reg := MODBUSR(H, 1997 + (DeviceNumber*3), UInt16);
MODBUSW(H, 1997 + (DeviceNumber*3), UInt16, SETBITS(reg,12,3, Mu));
Prevádzkový režim Viacstavový prepínač

Prevádzkový režim HVAC — Ventilátor, Kúrenie, Chladenie, Auto, Setpoint (slave jednotky) alebo Sušenie

Register: H:1998+(DN×3) UInt16 bitfield
Hodnoty / Stavy: Fan · Heating · Cooling · Auto · Setpoint · Dry

Prevádzkový režim

Čítanie stavu prepínača
GETBITS(MODBUSR(H, 1998+(DeviceNumber*3), Int16), 0, 4)
Zápis stavu prepínača
var reg :=MODBUSR(H, 1998+(DeviceNumber*3), UInt16);
MODBUSW(H, 1998+(DeviceNumber*3), UInt16, SETBITS(reg, 0, 4, mu));
ON/OFF Prepínač
Register: H:1997+(DN×3) UInt16 bitfield
Hodnoty / Stavy: ON · OFF

ON/OFF

Čítanie stavu prepínača
GETBIT(MODBUSR(H, 1997 + (DeviceNumber*3), UInt16), 0);
Zápis stavu prepínača
var reg := MODBUSR(H, 1997 + (DeviceNumber*3), UInt16);
MODBUSW(H, 1997 + (DeviceNumber*3), UInt16, SETBIT(reg,0,St));
Termostat Termostat

Odčítanie teploty miestnosti a ovládanie setpointu s rozlíšením 0,1 °C

Register: A:1998+(6×DN)H:1999+(DN×3) Int16 Jednotka: °C numeric

Termostat

Čítanie teploty
MODBUSR(A, 1998 + (6*DeviceNumber), Int16) / 10
Čítanie požadovanej teploty
MODBUSR(H, 1999+(3*DeviceNumber), Int16)/10
Zápis požadovanej teploty
MODBUSW(H, 1999 + (DeviceNumber*3), Int16, Se*10);
Pripojenie: Modbus RTU • 9600 baud• 8E1 • Slave ID: $[SlaveId]
Možné vylepšenia (14)
  • A:997+(3×DN) bits 2–4 Heating/Auto/Dry Mode Capability — Capability flags for heating (bit 2), auto (bit 3), dry (bit 4) modes — only cooling and fan capability exposed in template
  • A:997+(3×DN) bits 5–7 Fan Direction Level Capability — Fan direction step count (Fix/2step/3step/4step/5step) — useful for UI to show only available positions
  • A:997+(3×DN) bits 9–11 Fan Volume Level Capability — Fan volume step count (Fix/2step/3step) — useful for UI to show only available fan speeds
  • A:997+(3×DN)+1, A:997+(3×DN)+2 Setpoint Limits (Cooling/Heating) — Cooling upper/lower limits and heating upper/lower limits per indoor unit — 8-bit signed integer pairs
  • A:2000+(6×DN) bits 1 Forced Off Status — Bit 1 of status register N+0 — indicates if indoor unit is in forced off state
  • A:2000+(6×DN) bits 2–4 Fan Direction Status (Read) — Current fan direction from status register — template only reads/writes via holding register
  • A:2000+(6×DN) bits 5–7 Fan Volume Status (Read) — Current fan volume from status register — template only reads/writes via holding register
  • A:2001+(6×DN) bits 3–6 Filter Sign Status — Filter sign (0=Off, 1-15=On) per indoor unit — no filter monitoring in template
  • A:2001+(6×DN) bits 7–8 Operation Status — Actual thermal operation: 0=Fan, 1=Heating, 2=Cooling — not exposed in template
  • A:2001+(6×DN) bits 13–14 Cool/Heat Master Status — 0=Not decided, 1=Slave, 2=Master — determines which modes are available
  • A:2003+(6×DN) Error Info — Malfunction bit (9), warning bit (10), error code (bits 0-3 value1, bits 4-8 value2) — per-unit error diagnostics with code lookup table
  • A:2005+(6×DN) Temperature Sensor Status — Bit 8=sensor error, bit 15=data received — temperature sensor health per indoor unit
  • H:1998+(DN×3) bits 3–6 Filter Sign Reset — Write 15 to reset filter sign, then set back to 0 — not exposed in template
  • H:0 DIII-NET Initial Settings — Bit 0=managed address range, bit 9=DIII-NET master flag, bit 14=communication start/stop — stored in EEPROM, applied after power cycle

Zdroje

  • Daikin DTA116A51 Functional Specifications — DIII-NET/Modbus Communication Adaptor
    2026-03-22
    PDF

Našli ste problém s touto šablónou zariadenia?

Napíšte nám, čo nefunguje, čo chýba, alebo ako by sa mala šablóna správať. Vaša spätná väzba nám pomáha udržiavať katalóg presný.

Overené TapHomom

Chcete to použiť vo svojom TapHome jadre?

Otvorte túto šablónu v Customer Portali a aplikujte ju na svoj domov, alebo navrhnite zmenu a odošlite ju späť do katalógu.

Otvoriť v portáli
