Wolf WRS-K

Modbus RTU

Submitted by

Last updated: 03. 2026

Oficiálna stránka Wolf

Wolf WRS-K je komerčná vzduchotechnická jednotka (VZT) s rekuperáciou tepla, riadená regulátorom KLM-M alebo KLM-L. Voliteľná karta rozhrania Modbus RTU sa zasúva do slotu sériovej karty regulátora a sprístupňuje teplotné snímače, riadenie rýchlosti ventilátorov, priestorový termostat, monitorovanie kvality vzduchu CO2 a prepínanie režimov vetrania do TapHome cez RS-485.

Šablóna vyžaduje režim BMS (Building Management System) — inicializačný skript automaticky nastaví prevádzkový režim na BMS (H:214 = 2) pri načítaní šablóny.

Nesúlad parity — Šablóna TapHome konfiguruje párnu paritu, 1 stop bit (8E1), ale špecifikácia výrobcu uvádza žiadnu paritu, 2 stop bity (8N2). Ak komunikácia zlyhá, skúste prepnúť na 8N2 v nastaveniach Modbus pripojenia v TapHome. Prenosová rýchlosť je v oboch prípadoch 19200.

Hardvérové pripojenie

Karta rozhrania ModBus

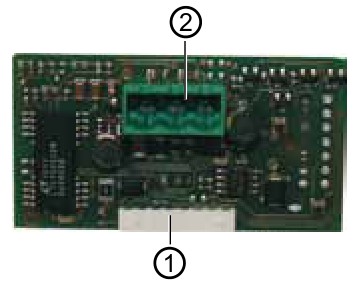

Wolf WRS-K Modbus interface card with connection block ① and RS-485 terminal block ②

Karta rozhrania ModBus má dve pripojenia:

Konektor ① — zasúva sa do regulátora KLM-M (č. dielu 2744747) alebo KLM-L (č. dielu 2744746)
Svorkovnica ② — 3-pinový zásuvný konektor pre zbernicu RS-485

Karta sa zvyčajne dodáva predinštalovaná s riadiacou jednotkou. Pri dodatočnej montáži:

Odpojte regulátor KLM-M alebo KLM-L od napájania

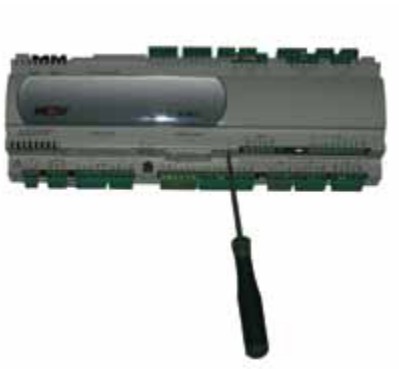

Pomocou skrutkovača odstráňte kryt slotu „serial card"

Removing the serial card slot cover on the KLM controller

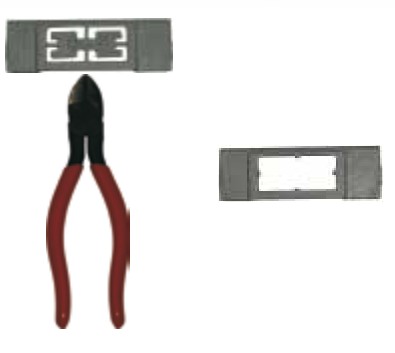

Pomocou bočných kliešťov odstráňte vnútornú časť krytu

Removing the inner part of the slot cover with wire cutters

Zasuňte kartu rozhrania ModBus do voľného slotu, kým konektor nezapadne na miesto

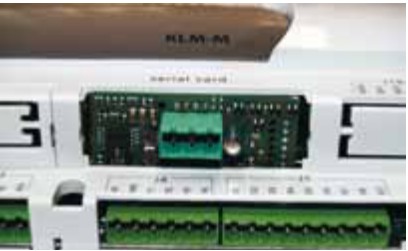

Wolf WRS-K Modbus interface card inserted into the KLM-M controller serial card slot

Nasaďte kryt slotu späť
Znovu pripojte napájanie

Zapojenie RS-485 (svorkovnica)

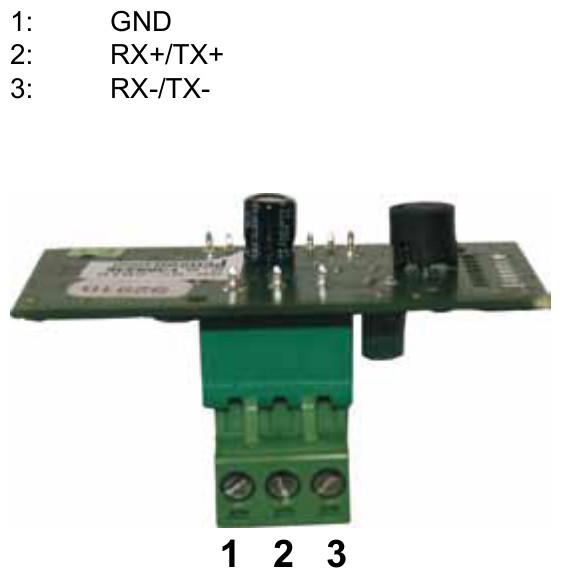

Wolf WRS-K RS-485 terminal block pinout — GND, RX+/TX+, RX-/TX-

Pripojte pomocou 3-vodičového pripojenia RS-485 cez zásuvnú svorkovnicu:

Pin	Signál	Pripojenie TapHome
1	GND	GND na napájacom zdroji TapHome
2	RX+/TX+	A+/D+ na RS-485 TapHome
3	RX-/TX-	B-/D- na RS-485 TapHome

Špecifikácia kábla:

Typ: AWG 20/22, tienený
Max. dĺžka: 1000 m

Konfigurácia

Aktivácia Modbus komunikácie

Ak bola karta rozhrania ModBus dodaná s riadiacou jednotkou, je už nakonfigurovaná. Pre dodatočne namontované rozhrania nakonfigurujte cez programovací modul BMK:

Stlačte Esc pre navigáciu do hlavného menu
Vyberte Heating contractor a stlačte Enter
Zadajte heslo „1234" a potvrďte Enterom
Vyberte Other… a stlačte Enter
Prejdite na BMS-Protocol pomocou šípok hore/dole
Stlačte Enter pre zvýraznenie, potom vyberte ModBus Slave Standard
Prenosová rýchlosť sa automaticky nastaví na 19200 a BMS adresa na 001
Potvrďte Enterom, potom stlačte Esc pre ukončenie

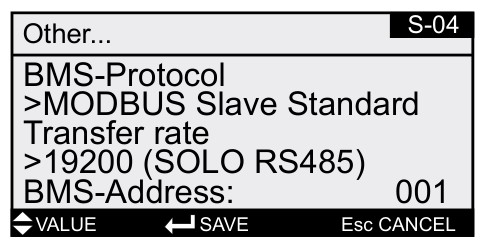

Wolf BMK programming module display — BMS-Protocol set to MODBUS Slave Standard, 19200 baud, address 001

Parametre Modbus komunikácie

Parameter	Hodnota
Prenosová rýchlosť	19200
Parita	Párna (šablóna) / Žiadna (špecifikácia výrobcu)
Stop bity	1 (šablóna) / 2 (špecifikácia výrobcu)
Dátové bity	8
Slave ID	1 (predvolené, konfigurovateľné cez BMK)

Brána Modbus TCP

Šablóna používa typ pripojenia ModbusRtuCCU, ale vyžaduje parameter IP adresa. To znamená, že WRS-K sa pripája k TapHome cez bránu Modbus TCP-to-RTU (napr. USR-TCP232 alebo podobný konvertor RS-485 na Ethernet). Pri importe šablóny nakonfigurujte IP adresu brány.

Aktivácia režimu BMS

Inicializačný skript šablóny automaticky zapíše H:214 = 2 pre nastavenie WRS-K do režimu BMS. V režime BMS sú všetky nastavené hodnoty špecifikované cez rozhranie Modbus — lokálny programovací modul BMK ich nemôže prepísať.

K dispozícii sú tri prevádzkové režimy:

Hodnota	Režim	Popis
0	Manuálny režim	Nastavené hodnoty z modulu BMK, upraviteľné cez Modbus offsety
1	7-dňový program	Nastavené hodnoty z týždenného plánu, upraviteľné cez Modbus offsety
2	Režim BMS	Všetky nastavené hodnoty zadávané cez Modbus — vyžadované pre TapHome

Prevádzkový režim je možné zmeniť aj manuálne cez servisnú akciu modulu Set Operating Mode.

Funkcie zariadenia

Monitorovanie teplôt

Šablóna poskytuje štyri teplotné snímače, všetky čítajú holding registre so škálovaním ×0,1:

Supply Air Temperature (H:1) — teplota v prívodnom potrubí po rekuperácii a stupňoch vykurovania/chladenia. Obsahuje 5 servisných atribútov pre vlhkosť privádzaného vzduchu (H:9), tlak (H:210), prietok (H:212) a aktuálne nastavené hodnoty. Má tiež 2 servisné akcie na nastavenie prietoku a tlaku privádzaného vzduchu z BMS.
Extract Air Temperature (H:4) — teplota v odvodnom (spätnom) potrubí. Obsahuje 5 servisných atribútov pre vlhkosť odvádzaného vzduchu (H:8), tlak (H:211), prietok (H:213) a aktuálne nastavené hodnoty.
Outside Temperature (H:2) — snímač vonkajšej teploty
Icing Sensor (H:27) — teplota snímača námrazy rekuperátora, slúži na ochranu proti zamrznutiu

Priestorový termostat

Room Temperature (H:3 čítanie, H:15 zápis) funguje ako ModbusThermostat — číta aktuálnu teplotu miestnosti z H:3 a aktuálnu nastavenú hodnotu z H:11 (oba ×0,1), a zapisuje požadovanú teplotu do H:15 (×10). Počítadlo oneskorenia zápisu zabraňuje okamžitému prepísaniu nastavenej hodnoty spätným čítaním po zmene.

Riadenie ventilátorov

Supply Air Fan Speed (H:13 čítanie, H:16 zápis) — stmievač, 0–100 %, škálovanie ×0,1 pri čítaní
Extract Air Fan Speed (H:14 čítanie, H:17 zápis) — stmievač, 0–100 %, škálovanie ×0,1 pri čítaní
Fan Mode (H:215 čítanie, H:222 zápis) — prepínač s viacerými hodnotami pre stupne ventilátorov:

Hodnota	Režim
0	Ventilátory vypnuté
1	Ventilátory zapnuté (jednostupňové/regulovateľné) / Stupeň 1 (viacstupňové)
2	Stupeň 2 (len viacstupňové ventilátory)
3	Stupeň 3 (len viacstupňové ventilátory)

Hodnoty 4–9 sú v šablóne definované ako zástupné, ale nepoužívajú sa.

Riadenie vetrania

Fresh Air Proportion (H:12 čítanie, H:221 zápis) — stmievač pre podiel čerstvého vzduchu, 0–100 %, faktor 1 (bez škálovania)

Monitorovanie kvality vzduchu

Air Quality (CO2) (H:209) — snímač koncentrácie CO2 v ppm, škálovanie ×0,1. Len na čítanie.

Servisná diagnostika

Modul sprístupňuje 19 coil registrov (C:1–C:94) a 5 holding registrov ako servisné atribúty pre monitorovanie stavu systému:

Digitálne indikátory stavu (coils):

Central Fault (C:1) — celkový indikátor poruchy
System Status (C:5) — pohotovostný režim (0) alebo pripravený na prevádzku (1)
Operating Status (C:117) — systém nepoužívaný (0) alebo používaný (1)
Heat Source Demand (C:61) — aktívna požiadavka na vykurovanie
Enable or Pump, Heat Recovery (C:62) — rekuperácia povolená/beží
Outside/Supply Air Damper (C:63) a Exhaust/Extract Air Damper (C:64) — pozície klapiek
Pump, Hot Water (C:60) a Pump, Cold Water (C:18) — stav čerpadiel
Rôzne ventily adiabatického chladenia a indikátory stavu konvektorového ohrievača

Analógové indikátory stavu (holding registre):

Current Set Absolute Humidity (H:24) — nastavená hodnota absolútnej vlhkosti v g/kg
Cooling Source Demand, Stage 1/2 (H:220) — stupeň požiadavky na chladenie
Electric Heater Bank Stage (H:232) a Direct Evaporator Stage (H:233) — aktuálne stupne
Heat Pump Operating Mode (H:255) — neaktívne / vykurovanie / chladenie (vyžaduje softvér WRS-K v3.0+)

Servisné akcie modulu:

Set Absolute Humidity Setpoint — zapisuje H:26 pre BMS riadenie vlhkosti
Set Operating Mode — prepína medzi Manuálnym (0), 7-dňovým programom (1) a režimom BMS (2)

Ďalšie funkcie

WRS-K tiež sprístupňuje registre pre vlhkosť vzduchu v miestnosti, nastavenú teplotu privádzaného vzduchu, akčné signály vykurovania/chladenia/rekuperácie a riadenie zvlhčovača. Ďalšie registre offsetov umožňujú dolaďovanie nastavených hodnôt v manuálnom a 7-dňovom režime. Alarmový systém pokrýva viac ako 60 poruchových stavov vrátane porúch meničov ventilátorov, znečistenia filtrov, stavu požiarnych klapiek, ochrany proti zamrznutiu a porúch snímačov. Tieto je možné pridať v budúcej aktualizácii šablóny.

Riešenie problémov

Žiadna Modbus komunikácia

Skontrolujte káble RS-485 — overte, že pin 2 (RX+/TX+) je pripojený na A+/D+ a pin 3 (RX-/TX-) na B-/D- na TapHome
Skontrolujte GND — pin 1 musí byť pripojený na uzemnenie napájacieho zdroja TapHome
Overte nastavenie parity — šablóna predvolene používa párnu paritu, ale špecifikácia výrobcu uvádza žiadnu paritu. Vyskúšajte obe konfigurácie
Potvrďte prenosovú rýchlosť — musí byť 19200 na oboch stranách
Skontrolujte bránu Modbus TCP — overte IP adresu brány a správne preposielanie RTU rámcov

Rýchlosť ventilátora alebo teplota nereaguje

Overte, že je aktívny režim BMS — inicializačný skript nastaví H:214 = 2 automaticky, ale overte cez displej modulu BMK (mal by zobrazovať režim BMS)
Ak je v manuálnom alebo 7-dňovom režime, TapHome môže upravovať hodnoty len cez offsety — plné riadenie vyžaduje režim BMS
Skontrolujte oneskorenie zápisu — po zmene nastavenej teploty miestnosti termostat ignoruje spätné čítanie počas približne 55 cyklov, aby sa zabránilo okamžitému prepísaniu

Hodnoty Fan Mode 4–9

Hodnoty 4–9 v zariadení Fan Mode sú zástupné položky v šablóne a nemali by sa používať. Platné sú len hodnoty 0–3 pre WRS-K. Nastavenie hodnôt nad 3 môže spôsobiť nedefinované správanie.

Dostupné zariadenia

Wolf WRS-K Modul

Servisné atribúty

Centrálna porucha
Povolenie externého systému
Vlhkosť hygrostatu
Povolenie zvlhčovača
Stav systému
Prevádzkový stav
Čerpadlo, teplá voda
Čerpadlo, studená voda
Požiadavka na zdroj tepla
Povolenie alebo čerpadlo, rekuperácia	reads C:62 (Bool); 0=off, 1=enabled/running
Klapka vonkajšieho/privádzaného vzduchu
Klapka odpadového/odvádzaného vzduchu
Povolenie plynového ventilu
Povolenie alebo čerpadlo, adiabatické chladenie	reads C:87 (Bool); 0=off, 1=enabled/running
Povolenie konvektorového ohrievača (WO)	reads C:89 (Bool); 0=disabled, 1=enabled
Termostat, konvektorový ohrievač (WO)	reads C:90 (Bool); 0=inactive, 1=active
Odtokový ventil prívodu vody, adiabatické chladenie	reads C:91 (Bool); 0=closed, 1=open
Odtokový ventil vaničky, adiabatické chladenie	reads C:92 (Bool); 0=closed, 1=open
Vstupný ventil, adiabatické chladenie	reads C:94 (Bool); 0=closed, 1=open
Aktuálna nastavená absolútna vlhkosť
Požiadavka na zdroj chladenia, stupeň 1/2	reads H:220 (Int16); cooling source demand stage indicator
Stupeň elektrickej vykurovacej batérie
Stupeň priameho výparníka
Prevádzkový režim tepelného čerpadla	Režim tepelného čerpadla — Neaktívne, Vykurovanie, Chladenie (vyžaduje softvér WRS-K v3.0+)

Servisné akcie

Nastaviť absolútnu vlhkosť

Nastaviť prevádzkový režim

Wolf WRS-K

Čítanie (modul)

#var i := 19;

#WHILE i < 98
# var ans := modbusr(H,i,bool);
# if ans = False
#  addwarning("Chyba na pozicii " + i);
# end
# i := i + 1;
# LOOP
 #return("")

Servisné atribúty

Zberna porucha

modbusr(C,1,bool)

Externé uvoľnenie zariadenia

modbusr(C,2,bool)

Hygrostat. vlhkosť

modbusr(C,3,bool)

Uvoľnenie zvlhčovača

modbusr(C,4,bool)

Stav zariadenia

modbusr(C,5,bool)

Prevádzkový stav

modbusr(C,117,bool)

Čerpadlo vykurovania

modbusr(C,60,bool)

Čerpadlo chladenia

modbusr(C,18,bool)

Požiadavka na zdroj tepla

modbusr(C,61,bool)

Uvoľnenie alebo čerpadlo rek. tepla

modbusr(C,62,bool)

Klapka vonk./prívodu vzduchu

modbusr(C,63,bool)

Klapka odp./odvodu vzduchu

modbusr(C,64,bool)

Uvoľnenie plynového ventilu

modbusr(C,65,bool)

Uvoľnenie alebo čerpadlo adiabatického

modbusr(c,87,bool)

Uvoľnenie ohrievača vzduchu (WO)

modbusr(C,89,bool)

Termostat ohrievača vzduchu (WO)

modbusr(c,90,bool)

Vypúšťací ventil prívodu vody adiab. chladenia otvorený

modbusr(C,91,bool)

Vypúšťací ventil vane adiab. chladenia otvorený

modbusr(C,92,bool)

Ventil prívodu vody adiab. chladenia otvorený

modbusr(c,94,bool)

Aktuálna pož. hodnota absolútnej vlhkosti [g/kg]

modbusr(H,24,int16)*0.1

Požiadavka na zdroj chladu stupeň 1/2

modbusr(h,220,int16)

Stupeň el. ohrievacieho registra

modbusr(h,232,int16)

Stupeň priameho výparníka

modbusr(h,233,int16)

Prevádzkový režim tepelného čerpadla

modbusr(h,255,int16)

Servisné akcie

Zmena pož. hodnoty abs. vlhkosti [g/kg]

Parametre: paramater (1–10000 p)

modbusw(H,26,int16,p/10)

Nastavenie prevadzkoveho rezimu

Parametre: Parameter1

modbusw(H,214,int16,Abr1)

Podiel čerstvého vzduchu Stmievač

Regulácia podielu čerstvého vzduchu — nastaviteľný 0–100 %

Kvalita vzduchu (CO2) Premenná Len na čítanie

Snímač koncentrácie CO2 v ppm na monitorovanie kvality vnútorného vzduchu

Teplota odvádzaného vzduchu Teplotný senzor Len na čítanie

Teplota v odvodnom potrubí s vlhkosťou, tlakom a prietokom ako servisné atribúty

Servisné atribúty

Vlhkosť odvádzaného vzduchu

Tlak odvádzaného vzduchu

Prietok odvádzaného vzduchu

Aktuálny nastavený tlak, odvod vzduchu

Aktuálny nastavený prietok, odvod vzduchu

Teplota odvádzaného vzduchu

Čítanie teploty

MODBUSR(H, 4, Int16) * 0.1

Servisné atribúty

Vlhkosť odvodu vzduchu [%r.H.]

modbusr(H,8,int16) * 0.1

Tlak odvodu vzduchu [Pa]

modbusr(h,211,int16)

Objemový prietok odvodu vzduchu [m³/h]

modbusr(h,213,int16) * 10

Aktuálna pož. hodnota tlak odv. vzduchu [Pa]

modbusr(h,217,int16)

Aktuálna pož. hodnota prietok odv. vzduchu [m³/h]

modbusr(h,219,int16)

Rýchlosť ventilátora odvodu Stmievač

Regulácia rýchlosti ventilátora odvodu — nastaviteľná 0–100 %

Rýchlosť ventilátora odvodu

Čítanie úrovne

var ret := MODBUSR(H, 14, Int16) / 1000;
counter := counter - 1;
if counter <= 0 or ret = Le
    return(ret);

else
    return(LE);
end

Zápis úrovne

counter := 55;
MODBUSW(H, 17, Int16, Le * 1000)

Rýchlosť ventilátora prívodu Stmievač

Regulácia rýchlosti ventilátora prívodu — nastaviteľná 0–100 %

Rýchlosť ventilátora prívodu

Čítanie úrovne

var ret := MODBUSR(H, 13, Int16) /1000;
counter := counter - 1;
if counter <= 0 or ret = Le
    return(ret);

else
    return(LE);
end

Zápis úrovne

counter := 55;
MODBUSW(H, 16, Int16, Le * 1000)

Teplota miestnosti Termostat

Priestorový termostat — číta aktuálnu a požadovanú teplotu, zapisuje nastavenú hodnotu do BMS registra

Teplota miestnosti

Čítanie teploty

MODBUSR(H, 3, Int16) * 0.1

Čítanie požadovanej teploty

var ret := MODBUSR(H, 11, Int16) * 0.1;
counter := counter - 1;
if counter <= 0 or ret = Se
    return(ret);

else
    return(Se);
end

Zápis požadovanej teploty

counter := 55;

MODBUSW(H, 15, Int16, Se * 10);

Teplota privádzaného vzduchu Teplotný senzor Len na čítanie

Teplota v prívodnom potrubí s vlhkosťou, tlakom a prietokom ako servisné atribúty

Servisné atribúty

Vlhkosť privádzaného vzduchu

Tlak privádzaného vzduchu

Prietok privádzaného vzduchu

Aktuálny nastavený tlak, prívod vzduchu

Aktuálny nastavený prietok, prívod vzduchu

Servisné akcie

Nastaviť prietok privádzaného vzduchu

Nastaviť tlak privádzaného vzduchu

Teplota privádzaného vzduchu

Čítanie teploty

MODBUSR(H, 1, Int16) * 0.1

Servisné atribúty

Vlhkosť prívodu vzduchu [%r.H.]

modbusr(H,9,int16)

Tlak prívodu vzduchu [Pa]

modbusr(h,210,int16)

Objemový prietok prívodu vzduchu [m³/h]

modbusr(h,212,int16)

Aktuálna pož. hodnota tlak prív. vzduchu [Pa]

modbusr(h,216,int16)

Aktuálna pož. hodnota prietok prív. vzduchu [m³/h]

modbusr(h,218,int16)

Servisné akcie

Zmeň pož. hodnotu prietoku prív. vzduchu [m³/h]

Parametre: parameter (1–10000 par)

modbusw(h,225,int16,par*10)

Zmeň pož. hodnotu tlaku prív. vzduchu [Pa]

Parametre: Parameter (1–10000 par)

modbusw(h,223,int16,par)

Snímač námrazy Teplotný senzor Len na čítanie

Teplota snímača námrazy rekuperátora na monitorovanie ochrany proti zamrznutiu

Režim ventilátora Viacstavový prepínač

Výber stupňa ventilátora — Vyp., Zap./Stupeň 1, Stupeň 2, Stupeň 3 pre viacstupňové ventilátory

Hodnoty / Stavy: Ventilátor vypnutý · Ventilátor zapnutý · Ventilátor stupeň 2 zapnutý (viacstupňové ventilátory) · Ventilátor stupeň 3 zapnutý (viacstupňové ventilátory)

Režim ventilátora

Čítanie stavu prepínača

var ret := MODBUSR(H, 215, Int16);
counter := counter - 1;
if counter <= 0 or ret = Mu
    return(ret);

else
    return(Mu);
end

Zápis stavu prepínača

MODBUSW(H, 222, Int16, Mu);
counter := 55;

Vonkajšia teplota Teplotný senzor Len na čítanie

Pripojenie: Modbus RTU • 19200 baud• 8E1 • Slave ID: $[SlaveId]

Možné vylepšenia (18)

H:5 Air Quality (Mixed Gas) — Air quality mixed gas sensor, factor 0.1, unit V
H:6 Set Room Transducer — Set room transducer temperature, factor 0.1, unit °C
H:7 Room Air Humidity — Room air humidity, factor 0.1, unit %r.H.
H:10 Current Set Supply Air Temperature — Current set value supply air temperature, factor 0.1, unit °C
H:23 Current Set Relative Humidity — Current set value relative humidity, factor 0.1, unit %r.H.
H:28 Actuating Signal, Heating — Heating actuating signal, factor 0.1, unit %
H:29 Actuating Signal, Cooling — Cooling actuating signal, factor 0.1, unit %
H:30 Actuating Signal, Heat Recovery — Heat recovery actuating signal, factor 0.1, unit %
H:31 Actuating Signal, Humidifier — Humidifier actuating signal, factor 0.1, unit %
H:32 Extract Air Temp After Humidifier — Extract air temperature after humidifier for adiabatic cooling, factor 0.1, unit °C
H:33 Actuation Signal, Reheating — Reheating actuation signal, factor 0.1, unit % (requires WRS-K software v3.0+)
H:25 Set Relative Humidity from BMS — Write relative humidity setpoint from BMS, factor 0.1, unit %r.H.
H:221 Set Fresh Air Proportion from BMS — Write fresh air proportion from BMS, factor 1, unit %
H:224 Set Pressure, Extract Air from BMS — Write extract air pressure setpoint from BMS, factor 1, unit Pa
H:226 Set Flow Rate, Extract Air from BMS — Write extract air flow rate from BMS, factor 10, unit m³/h
H:18 Offset Set Temperature — Temperature offset for manual/7-day modes, factor 0.1, unit K
H:19 Offset Set Speed, Supply Air Fan — Supply air fan speed offset for manual/7-day modes, factor 0.1, unit %
H:20 Offset Set Speed, Extract Air Fan — Extract air fan speed offset for manual/7-day modes, factor 0.1, unit %

Stiahnuť šablónu

Zdroje

Wolf WRS-K Modbus Interface — Installation and Operating Instructions
wolf.lt 2026-03-20
PDF
