Wattsonic Hybrid Inverter G3

Modbus RTU

Pridal

Posledná aktualizácia: 03. 2026

Oficiálna stránka Wattsonic

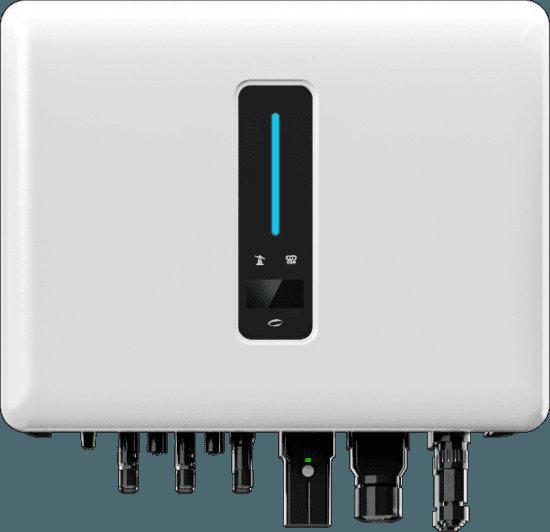

Wattsonic Hybrid Inverter G3 je séria trojfázových hybridných meničov Gen3 Li-HV dostupná v šiestich modeloch: 6K-25-3P, 8K-25-3P, 10K-25-3P (prúd batérie 25 A) a 12K-40-3P, 15K-40-3P, 20K-40-3P (prúd batérie 40 A). Podporuje duálne MPPT FV vstupy (až 1000 V DC), lítiové batériové úložisko (až 92 kWh na menič), prevádzku na sieti aj mimo siete a trojfázový záložný výstup s časom prepnutia kratším ako 10 ms.

TapHome komunikuje s meničom cez Modbus RTU po RS-485 prostredníctvom portu EMS. Šablóna poskytuje monitorovanie stavu batérie, toku energie zo siete, výroby FV energie, merania na jednotlivých fázach a vnútorných teplôt, spolu s ovládaním zálohovania EPS/UPS, limitov exportu do siete, nastavení AC výkonu, posunutia špičkového zaťaženia a asymetrického výstupu mimo siete.

Wattsonic Gen3 používa odlišnú mapu registrov (rozsah 10xxx–53xxx) ako staršia séria WTS/Gen2 (1xxxx–5xxxx). Tieto dve série sú navzájom nezameniteľné — použite správnu šablónu podľa generácie vášho meniča. Kompatibilné OEM značky používajúce rovnaký protokol registrov Gen3: Sunways, Solinteg, A-Tronix a St-ems.

Hardvérové pripojenie

Pripojenie RS-485 EMS

Pripojte TapHome k pinom RS-485 EMS na svorkovnici Multi-COM v spodnej časti meniča:

Pin Multi-COM	Definícia	Pripojenie TapHome
13	485 B1	B-/D- na TapHome RS-485
14	485 A1	A+/D+ na TapHome RS-485

Konektor Multi-COM používa vodotesnú káblovú priechodku. Priemer vodiča musí byť 4–6,5 mm, prierez 0,5–1,5 mm². Vonkajšiu izoláciu odrežte na 55 mm a vnútornú izoláciu vodiča na 8 mm.

Technické parametre

Parameter	Hodnota
Stupeň krytia	IP65
Prevádzková teplota	-30 °C až +60 °C
Komunikácia	CAN, RS485, WiFi/LAN (voliteľné)
Max. účinnosť	98,1–98,4 % (závisí od modelu)
Max. vstupné napätie FV	1000 V DC
MPPT sledovače	2
Čas prepnutia zálohovania	< 10 ms

Konfigurácia

Komunikačné parametre

Parameter	Hodnota
Prenosová rýchlosť	9600
Dátové bity	8
Parita	Žiadna
Stop bity	1
Slave adresa (RTU)	247
Slave adresa (TCP)	255
TCP port	502

Port RS-485 EMS je predvolene aktívny. Pripojte vodiče RS-485 k pinom 13 a 14 na konektore Multi-COM a nastavte Slave ID 247 v TapHome.

Podporované je aj pripojenie TCP/IP (port 502, Slave ID 255), avšak pre Gen3 je menej zdokumentované. Odporúčanou metódou pripojenia je RS-485 RTU so Slave ID 247.

Schopnosti zariadenia

Monitorovanie batérie

Battery Mode zobrazuje aktuálny smer nabíjania/vybíjania ako prepínač s viacerými hodnotami — Vybíjanie (0) alebo Nabíjanie (1). Tri servisné atribúty poskytujú detailné merania batérie:

Battery Voltage — napätie DC vo V (register /10)
Battery Current — prúd DC v A (kladný = nabíjanie, záporný = vybíjanie)
Battery Power — okamžitý výkon v kW

Stav meniča

Running Status zobrazuje aktuálny prevádzkový stav meniča v reálnom čase: Čakanie, Samotest, Pripojený k sieti, Porucha, Flash/Aktualizácia firmvéru alebo Ostrovný režim. Ide o prepínač s viacerými hodnotami len na čítanie — skript na zápis je v šablóne zakázaný.

EPS/UPS a systémové prepínače

Tri on/off prepínače ovládajú funkcie meniča:

EPS/UPS Function Switch — aktivuje záložné napájanie z batérie počas výpadku siete
Off-Grid Asymmetric Output Switch — umožňuje nevyvážený výkon naprieč fázami v režime mimo siete
Peak Load Shifting Switch — aktivuje doplnenie batériou, keď záťaž prekročí limit výkonu zo siete (firmvér v3+)

Kontrola exportu do siete

Grid Injection Power Limit Switch zapína alebo vypína limit exportu do siete. Grid Injection Power Limit Setting je stmievač (0–100 %), ktorý nastavuje maximálne percento menovitého výkonu povoleného na injektáž do siete. Koeficient mierky je ×1000 pre rozlíšenie 0,1 %.

Nastavenie AC výkonu

Inverter AC Power Setting vyberá režim výkonu: Off, Total Power Setting alebo Power on Each Phase Setting. Štyri servisné atribúty zobrazujú aktuálne nastavenia výkonu na jednotlivých fázach a celkový výkon, štyri servisné akcie umožňujú zápis nových hodnôt:

Set Total AC Power — celkový AC výkon v kW (koeficient ×100)
Set Phase A/B/C Power — individuálne nastavenia výkonu na jednotlivých fázach v kW

Meranie siete na jednotlivých fázach

Tri elektromery (Phase A/B/C Power on Meter) poskytujú okamžitý aktívny výkon na jednotlivých fázach z externého merača siete v kW. Sú len na čítanie s okamžitými hodnotami (celková spotreba je vypnutá).

Total Power on Meter poskytuje súčet všetkých fáz — kladné hodnoty indikujú odber zo siete, záporné export.

Denné počítadlá energie

Šesť elektromerov sleduje dennú výrobu a spotrebu energie:

Grid Injection Energy Today — energia exportovaná do siete (z merača)
Grid Purchasing Energy Today — energia odoberaná zo siete (z merača)
Energy from Grid Today — energia zo siete na strane meniča
PV Generation Energy Today — denná výroba FV
Loading Energy Today — celková energia spotrebovaná záťažami

Všetky denné počítadlá používajú koeficient /10 v kWh.

Kumulatívne celkové hodnoty energie

Deväť elektromerov sleduje celoživotné počítadlá energie:

Total Energy Injected to Grid — kumulatívny export do siete (H:31102, /10)
Total Energy from Grid (Meter) — kumulatívny odber zo siete z merača (H:31104, /10)
Total Energy from Grid (Inverter) — kumulatívny odber zo siete na strane meniča (H:31118, /10)
Total Output Energy on Backup Port — kumulatívna záložná energia (H:31106, /10)
Total Loading Energy (Grid Side) — kumulatívna spotreba záťaže (H:31114, /10)
Total PV Generation — kumulatívna FV energia (H:31112, /10)
Total PV Generation from Installation — alternatívne počítadlo FV (H:11020, surové kWh), obsahuje servisný atribút pre Total PV Generation Time v hodinách
Total PV Generation Today — denné počítadlo FV (H:11018, /10)
Total Grid-Injection Energy on Meter — export do siete z merača (H:11002, /100)
Total Purchasing Energy on Meter — odber zo siete z merača (H:11004, /100)

Používajú sa dva rôzne koeficienty mierky: registre v rozsahu 31xxx používajú /10, registre v rozsahu 11xxx používajú /100.

Diagnostika systému

Modul ReadScript monitoruje registre chybových príznakov H:10112 a H:10114 (bitmask UInt32) a hlási jednotlivé poruchové stavy: Mains Lost, Grid Voltage/Frequency Fault, DCI Fault, ISO Over Limitation, GFCI Fault, PV Over Voltage, Bus Voltage Fault, Inverter Over Temperature, SPI/E2 Fault, GFCI Device Fault, AC Transducer Fault, Relay Check Fail a Internal/External Fan Fault.

Servisné atribúty na úrovni modulu poskytujú ďalšiu diagnostiku:

Inverter SN — sériové číslo
Equipment Info a Firmware Version — identifikácia hardvéru/softvéru
Grid Regulation — nakonfigurovaný kód sieťovej normy
Fault FLAG1/FLAG2/FLAG3 a ARM Fault FLAG1 — surové bitmask chybových príznakov pre pokročilé ladenie
Grid Phase A/B/C Voltage and Current, Grid Lines A/B, B/C, C/A Voltage — merania siete na jednotlivých fázach
Grid Frequency — frekvencia siete v Hz
Inverter AC Power (P_AC) — celkový AC výkon v kW
Temperature Sensor 1–4 — vnútorné teploty meniča v °C
Max Grid Power Setting — aktuálna maximálna hodnota výkonu siete v kVA so servisnou akciou na jej zmenu

Ďalšie možnosti

Meniče Wattsonic Gen3 tiež poskytujú registre pre selektor pracovného režimu (General, UPS, Peak Shift, Feed-In, Off-Grid, ToU), napätia a prúdy FV stringov (PV1/PV2), celkový vstupný výkon FV, celkový záložný výkon záťaže, diagnostiku BMS (SOC, SOH, teplota packu, napätia článkov, chybové/výstražné kódy, verzie softvéru/hardvéru), denné a celkové počítadlá energie nabíjania/vybíjania batérie, nastavenia výkonu batérie s limitmi AC výkonu, prioritu výkonu (FV/batéria), konfiguráciu batérie, ochranu SOC s nastaviteľným koncovým SOC pre prevádzku na sieti aj mimo siete, limity nabíjacieho/vybíjacieho prúdu a plánovanie režimu Economy/ToU s až 6 časovými oknami. Tieto je možné pridať v budúcej aktualizácii šablóny.

Riešenie problémov

Žiadna komunikácia Modbus

Overte zapojenie: Pin 13 (485 B1) na B-/D- a Pin 14 (485 A1) na A+/D+ na TapHome. Prehodené vodiče A/B sú najčastejší problém s pripojením.
Skontrolujte, či je TapHome nakonfigurovaný so Slave ID 247 (nie 1 — Gen3 používa 247 ako predvolenú hodnotu, na rozdiel od WTS, kde je predvolená hodnota 1).
Skontrolujte komunikačné parametre: 9600 baud, 8 dátových bitov, žiadna parita, 1 stop bit.
Pri použití dlhého kábla RS-485 aktivujte terminačný odpor na poslednom zariadení. TapHome Core má vstavaný terminačný odpor 120 Ohm na svorkách BUS.

Poznámka k adresám registrov

Podľa komunitnej dokumentácie môže byť pri čítaní registrov Gen3 potrebné pridať +1 k adresám uvedeným v oficiálnej protokolovej tabuľke. Šablóna TapHome s tým už počíta — žiadna manuálna úprava nie je potrebná.

Nezrovnalosť v registroch chybových príznakov

Modul ReadScript v šablóne odkazuje na Fault Flag3 na adrese H:10120, pričom niektorá zdrojová dokumentácia uvádza adresu H:10116. Obe môžu byť platné v závislosti od verzie firmvéru. Ak hlásenie porúch nie je konzistentné, overte správnu adresu pre váš firmvér.

Konflikty medzi cloudovou aplikáciou a ovládaním cez Modbus

Zmeny vykonané cez cloudovú aplikáciu Wattsonic (WattDesk) a zápisy cez Modbus sa nemusia obojsmerne synchronizovať. Pri používaní TapHome na ovládanie meniča sa vyhnite súčasnému vykonávaniu konfliktných zmien cez cloudovú aplikáciu.

Dostupné zariadenia

Wattsonic Hybrid Inverter G3 Modul

Servisné atribúty

SN invertora

Informácie o zariadení

Verzia firmvéru

Sieťová regulácia

Príznak poruchy FLAG1

Príznak poruchy FLAG2

Príznak poruchy FLAG3

Napätie liniek siete A/B

Napätie liniek siete B/C

Napätie liniek siete C/A

Napätie siete fázy A

Prúd siete fázy A

Napätie siete fázy B

Prúd siete fázy B

Napätie siete fázy C

Prúd siete fázy C

Frekvencia siete

AC výkon invertora

Teplotný snímač 1

Teplotný snímač 2

Teplotný snímač 3

Teplotný snímač 4

Príznak poruchy ARM FLAG1

Nastavenie max. výkonu siete

Servisné akcie

Nastaviť max. výkon siete

Wattsonic Hybrid inverter G3

Čítanie (modul)

#GEN3-Wattsonic Hybrid Inverter MODBUS RTU Protocol- page 17/27, table 3.3 Fault Registers Map
var flag1 := MODBUSR(H, 10112, Uint32);
IF(GETBIT(flag1, 0) = 1, ADDERROR("Mains Lost", 1));
IF(GETBIT(flag1, 1) = 1, ADDERROR("Grid Voltage Fault", 2));
IF(GETBIT(flag1, 2) = 1, ADDERROR("Grid Frequency Fault", 3));
IF(GETBIT(flag1, 3) = 1, ADDERROR("DCI Fault", 4));
IF(GETBIT(flag1, 4) = 1, ADDERROR("ISO Over Limitation", 5));
IF(GETBIT(flag1, 5) = 1, ADDERROR("GFCI Fault", 6));
IF(GETBIT(flag1, 6) = 1, ADDERROR("PV Over Voltage", 7));
IF(GETBIT(flag1, 7) = 1, ADDERROR("Bus Voltage Fault", 8));
IF(GETBIT(flag1, 8) = 1, ADDERROR("Inverter Over Temperature", 9));
var flag2 := MODBUSR(H, 10114, Uint32);
IF(GETBIT(flag2, 1) = 1, ADDERROR("SPI Fault", 34));
IF(GETBIT(flag2, 2) = 1, ADDERROR("E2 Fault", 35));
IF(GETBIT(flag2, 3) = 1, ADDERROR("GFCI Device Fault",36 ));
IF(GETBIT(flag2, 4) = 1, ADDERROR("AC Transducer Fault", 37));
IF(GETBIT(flag2, 5) = 1, ADDERROR("Relay Check Fail", 38));
IF(GETBIT(flag2, 6) = 1, ADDERROR("Internal Fan Fault", 39));
IF(GETBIT(flag2, 7) = 1, ADDERROR("External Fan Fault", 40));

Servisné atribúty

Inverter SN

modbusr(h,10000,string,8)

Equipment info

modbusr(h,10008,uint16)

Firmware version

modbusr(h,10011,uint32)

Grid regulation

modbusr(H,10104,uint16)

Fault FLAG1

modbusr(H,10112,uint32)

Fault FLAG2

modbusr(h,10114,uint32)

Fault FLAG3

modbusr(h, 10120,uint32)

Grid Lines A/B Voltage [V]

modbusr(h,11006,uint16) /10

Grid Lines B/C Voltage [V]

modbusr(h,11007,uint16) /10

Grid Lines C/A Voltage [V]

modbusr(h,11008,uint16)/10

Grid Phase A Voltage [V]

modbusr(h,11009,uint16)/10

Grid Phase A Current [A]

modbusr(h,11010,uint16)/10

Grid Phase B Voltage [V]

modbusr(h,11011,uint16)/10

Grid Phase B Current [A]

modbusr(h,11012,uint16)/10

Grid Phase C Voltage [V]

modbusr(h,11013,uint16)/10

Grid Phase C Current [A]

modbusr(h, 11014, uint16)/10

Grid Frequency [Hz]

modbusr(h,11015,uint16)/100

P_AC [kW]

modbusr(h,11016,int32)/1000

Temperature Sensor 1 [C]

modbusr(h,11032,int16)/10

Temperature Sensor 2 [C]

modbusr(h,11033,int16)/10

Temperature Sensor 3 [C]

modbusr(h,11034,int16)/10

Temperature Sensor 4 [C]

modbusr(h,11035,int16)/10

ARM Fault FLAG1

modbusr(h,18000,uint32)

Max. Grid Power Value Setting [kVA]

modbusr(h, 50009, uint16)/10

Servisné akcie

Set Max. Grid Power Value Setting

Parametre: Parameter1 (1–1e+06 Abr1)

modbusw(h,50009,uint16,Abr1*10)

Režim batérie Viacstavový prepínač Len na čítanie

Aktuálny smer nabíjania/vybíjania batérie — Vybíjanie alebo Nabíjanie, s napätím, prúdom a výkonom ako servisnými atribútmi

Hodnoty / Stavy: Discharge · Charge

Režim batérie

Čítanie stavu prepínača

MODBUSR(H, 30256, uInt16)

Servisné atribúty

Battery_V [V]

modbusr(h,30254,uint16)/10

Battery_I [I]

modbusr(h,30255,int16)/10

Battery_I [kW]

modbusr(h,30258,int32)/1000

Energia zo siete dnes Elektromer Len na čítanie

Prepínač EPS/UPS Prepínač

Aktivuje záložné napájanie z batérie pri výpadku siete

Hodnoty / Stavy: ON · OFF

Energia dodaná do siete dnes Elektromer Len na čítanie

Nastavenie limitu exportu do siete Stmievač

Maximálny výkon exportu do siete ako percento menovitého výkonu (0–100 %)

Prepínač limitu exportu do siete Prepínač

Hodnoty / Stavy: ON · OFF

Energia nakúpená zo siete dnes Elektromer Len na čítanie

Nastavenie AC výkonu Viacstavový prepínač

Režim výstupu AC výkonu — Vypnuté, Nastavenie celkového výkonu alebo Nastavenie výkonu na každej fáze, s konfiguráciou výkonu pre každú fázu

Hodnoty / Stavy: Off · Total Power Setting · Power on each Phase Setting

Servisné akcie

Nastaviť celkový AC výkon

Nastaviť výkon fázy A

Nastaviť výkon fázy B

Nastaviť výkon fázy C

Nastavenie AC výkonu

Čítanie stavu prepínača

MODBUSR(H, 50202, uInt16)

Zápis stavu prepínača

MODBUSW(H, 50202, uInt16, Mu)

Servisné atribúty

Total AC Power Setting [kW]

modbusr(h,50203,int16)/100

Phase A Power Setting [kW]

modbusr(h,50204,int16)/100

Phase B Power Setting [kW]

modbusr(h,50205,int16)/100

Power C Power Setting [kW]

modbusr(h,50206,int16)/100

Servisné akcie

Set Total AC Power Setting

Parametre: kW (1–1e+06 x)

modbusw(h,50203,int16,x*100)

Set Phase A Power Setting

Parametre: kW (1–1e+06 x)

modbusw(h,50204,int16,x*100)

Set Phase B Power Setting

Parametre: kW (1–1e+07 x)

modbusw(h,50205,int16,x*100)

Set Power C Power Setting

Parametre: kW (1–1e+06 x)

modbusw(h,50206,int16,x*100)

Prevádzkový stav Viacstavový prepínač Len na čítanie

Aktuálny prevádzkový stav invertora — Čakanie, Samotest, Pripojený k sieti, Porucha, Flash/Aktualizácia firmvéru, Ostrovný režim

Hodnoty / Stavy: Wait · Self-check · On grid · Fault · Flash/Firmware update · Off grid

Energia záťaže dnes Elektromer Len na čítanie

Prepínač asymetrického výstupu v ostrovnom režime Prepínač

Umožňuje nevyvážený výstupný výkon naprieč tromi fázami v ostrovnom režime

Hodnoty / Stavy: ON · OFF

Prepínač posunu špičkovej záťaže Prepínač

Umožňuje doplnenie výkonu z batérie, keď záťaž prekročí limit výkonu siete

Hodnoty / Stavy: ON · OFF

Výkon fázy A na meradle Elektromer Len na čítanie

Výkon fázy B na meradle Elektromer Len na čítanie

Výkon fázy C na meradle Elektromer Len na čítanie

Energia výroby FV dnes Elektromer Len na čítanie

Celková energia dodaná do siete Elektromer Len na čítanie

Celková energia zo siete (invertor) Elektromer Len na čítanie

Celková energia zo siete (meradlo) Elektromer Len na čítanie

Celková energia dodaná do siete podľa meradla Elektromer Len na čítanie

Celková energia záťaže (strana siete) Elektromer Len na čítanie

Celková výstupná energia na záložnom porte Elektromer Len na čítanie

Celkový výkon na meradle Elektromer Len na čítanie

Okamžitý celkový výkon siete z externého meradla — kladná hodnota je odber, záporná je dodávka

Celková nakúpená energia podľa meradla Elektromer Len na čítanie

Celková výroba FV Elektromer Len na čítanie

Celková výroba FV od inštalácie Elektromer Len na čítanie

Kumulatívne počítadlo energie FV v kWh (surová hodnota, bez škálovania), s celkovým časom výroby v hodinách

Servisné atribúty

Celkový čas výroby FV

Celková výroba FV od inštalácie

Čítanie celkovej spotreby

MODBUSR(H, 11020, uInt32)

Čítanie odberu

#MODBUSR(H, -1, Int16) / 100

Servisné atribúty

Total PV Generation Time from Installation [H]

modbusr(h,11022,uint32)

Celková výroba FV dnes Elektromer Len na čítanie

Pripojenie: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]

Možné vylepšenia (37)

H:50000 Hybrid Inverter Working Mode Setting — 257=General, 258=Economic, 259=UPS, 260=PeakShift, 261=FeedIn, 512=OffGrid, 1024=ToU. Critical working mode selector — surprisingly missing from template
H:10116 Fault Flag3 — Int32 fault bitmask — referenced in readscript comment but uses 10120 instead of 10116. Sources list 10116 as the correct address
H:11028 PV Input Total Power — Int32 /1000 kW — total PV input power (both MPPT trackers combined)
H:11038 PV1 Voltage — Int16 /10 V — PV string 1 DC voltage
H:11039 PV1 Current — Int16 /10 A — PV string 1 DC current
H:11040 PV2 Voltage — Int16 /10 V — PV string 2 DC voltage
H:11041 PV2 Current — Int16 /10 A — PV string 2 DC current
H:11062 PV1 Input Power — Int32 /1000 kW — PV string 1 power
H:11064 PV2 Input Power — Int32 /1000 kW — PV string 2 power
H:30230 Total Backup Power — Int32 /1000 kW — total backup/EPS load power
H:33000 Battery SOC — Int16 /100 % — battery state of charge. Critical for energy management
H:33001 Battery SOH — Int16 /100 % — battery state of health
H:33002 BMS Status — Int16 — BMS operational status
H:33003 BMS Pack Temperature — Int16 /10 °C — battery pack temperature
H:33013 Max Cell Voltage — Int16 /1000 V — highest cell voltage in pack
H:33015 Min Cell Voltage — Int16 /1000 V — lowest cell voltage in pack
H:33016 BMS Error Code — Int32 — BMS error code bitmask
H:33018 BMS Warn Code — Int32 — BMS warning code bitmask
H:31002 Backup Output Energy Today — Int16 /10 kWh — daily energy delivered through backup port
H:31003 Battery Charge Energy Today — Int16 /10 kWh — daily energy charged to battery
H:31004 Battery Discharge Energy Today — Int16 /10 kWh — daily energy discharged from battery
H:31108 Total Battery Charge Energy — Int32 /10 kWh — cumulative total battery charge energy
H:31110 Total Battery Discharge Energy — Int32 /10 kWh — cumulative total battery discharge energy
H:50207 Battery Power Setting — Int16 /100 kW — configurable battery power setpoint
H:50208 Battery Max AC Power Limit Setting — Int16 /100 kW — maximum AC power limit for battery
H:50209 Battery Min AC Power Limit Setting — Int16 /100 kW — minimum AC power limit for battery
H:50210 Priority Power Output Setting — UInt16 — 0=PV Priority, 1=Battery Priority
H:52500 Battery Configuration — Int16 — 1=Solinteg, 2=EMS, 10=Wattsonic Li-HV
H:52502 On-grid Battery SOC Protection Switch — UInt16 — 0=Off, 1=On. Protects battery from over-discharge on grid
H:52503 On-grid Battery End SOC — Int16 /10 % — minimum SOC before battery stops discharging (on-grid)
H:52504 Off-grid Battery SOC Protection Switch — UInt16 — 0=Off, 1=On. Protects battery from over-discharge off-grid
H:52505 Off-grid Battery End SOC — Int16 /10 % — minimum SOC before battery stops discharging (off-grid)
H:52601 Charge Current Limit — Int16 /10 A — maximum battery charge current (default 200A)
H:52603 Discharge Current Limit — Int16 /10 A — maximum battery discharge current (default 200A)
H:53006 Ecomode Period Enable Flag — Int16 — bitmask bit0-bit5 enable periods 1-6 for Economy/ToU scheduling
H:32003 BMS Software Version — Int16 — BMS firmware version
H:32004 BMS Hardware Version — Int16 — BMS hardware version

Stiahnuť šablónu

Zdroje

Home Assistant Wattsonic GEN3 Modbus Integration (GiZMoSK1221)
github.com 2026-03-28
Wattsonic Li-HV Residential Three Phase Hybrid Series Datasheet
oss.wattsonic.com 2026-03-28
PDF
