Viessmann Vitogate 300 (typ BN/MB) je brána, ktorá prepája zbernicu Viessmann LON na Modbus RTU alebo Modbus TCP, čím umožňuje TapHome ovládať kotlové regulátory Vitotronic. Táto šablóna je nakonfigurovaná pre Vitotronic 200 HK3B a sprístupňuje 33 zariadení pokrývajúcich 3 vykurovacie okruhy (A1M1, M2, M3), prípravu teplej úžitkovej vody (TÚV) a monitoring solárneho systému.

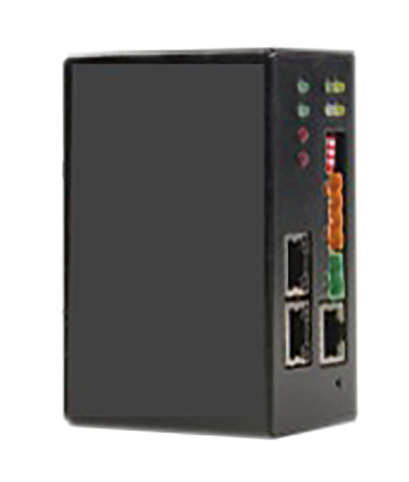

Vitogate 300 je kompaktný modul na DIN lištu (100 x 48 x 70 mm) s portmi RS-485, LAN (RJ45), LON (2x RJ45) a USB. Pripája sa k regulátoru Vitotronic cez LON a prekladá vybrané dátové body na Modbus registre prístupné pre TapHome.

Dynamické priradenie registrov – Vitogate 300 priraďuje čísla Modbus registrov dynamicky podľa toho, ktoré LON dátové body sú vybrané vo webovom rozhraní. Čísla registrov v šablóne TapHome zodpovedajú konkrétnemu výberu dátových bodov. Ak zmeníte výber dátových bodov vo webovom rozhraní Vitogate, čísla registrov sa posunú a šablóna bude čítať nesprávne hodnoty.

Hardvérové pripojenie

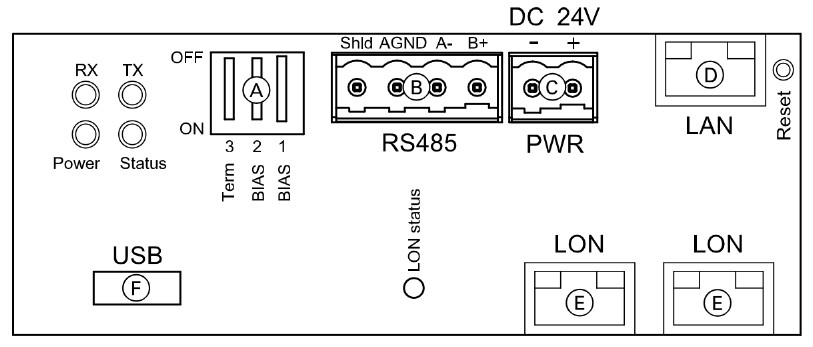

Schéma zapojenia

Konektory na prednom paneli (zľava doprava):

• LED napájania – svieti zeleno pri zapnutom napájaní
• Stavová LED – viacfarebná (červená, zelená, oranžová) pre prevádzkový stav
• LED RX / TX – blikajú žlto počas príjmu/vysielania dát
• DIP prepínač (A) – 1: Predpätie RS-485, 2: Predpätie RS-485, 3: 120 ohmový terminátor
• RS-485 (B) – vyberateľná svorkovnica: Shld, AGND, A- (Data-), B+ (Data+)
• PWR (C) – pripojenie napájania 24 VDC
• LAN (D) – RJ45 pre Modbus TCP/IP alebo prístup k webovému rozhraniu
• LON (E) – 2x RJ45, tienené, pre LON pripojenie k Vitotronic
• USB (F) – pre aktualizáciu firmvéru
• Reset – resetovacie tlačidlo

Technické parametre

• Rozmery: 100 x 48 x 70 mm (montáž na DIN lištu, TS35)
• Napájanie: 12-24 V AC/DC, max 320 mA (3,85 W)
• Prevádzková teplota: 0°C až +45°C
• Protokol: Modbus RTU (RS-485) alebo Modbus TCP/IP (LAN port 502)
• Nastavenia RS-485: 9600 baud, 8 dátových bitov, bez parity, 1 stop bit

Zapojenie RS-485

Pripojte pomocou 4-vodičového RS-485 pripojenia k vyberateľnej svorke RS-485 (B):

• B+ (Data+) –> A+/D+ na TapHome RS-485
• A- (Data-) –> B-/D- na TapHome RS-485
• AGND –> GND na TapHome
• Shld –> Tienenie (voliteľné, pre dlhé káblové trasy)

Terminácia RS-485 – DIP prepínač 3 aktivuje 120 ohmový terminačný rezistor. Aktivujte ho len ak je Vitogate 300 posledným zariadením na zbernici RS-485. TapHome Core má vstavaný 120 ohmový rezistor na svojich BUS svorkách.

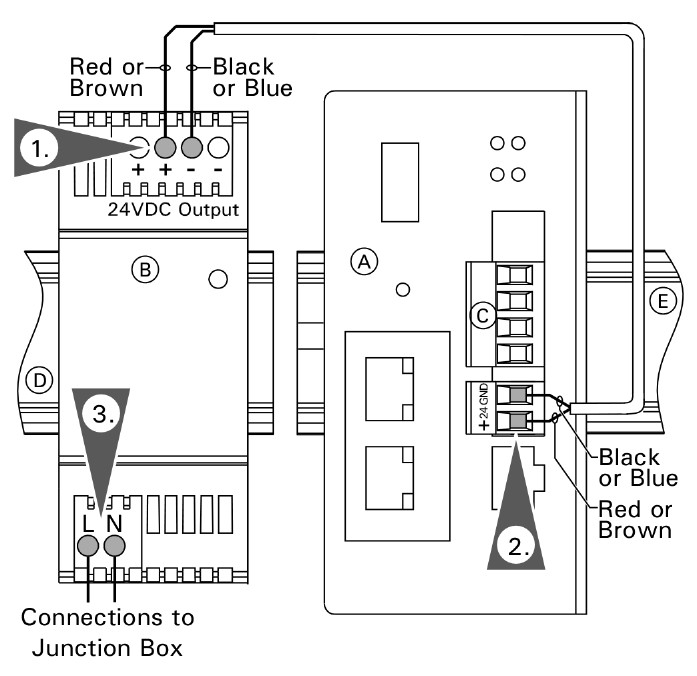

Zapojenie v rozvodnej skrinke

Vitogate 300 a jeho napájací zdroj sa montujú na DIN lištu vo vnútri rozvodnej skrinky kotla. Pripojenie RS-485 (C) vedie k TapHome. Napájanie zabezpečuje 24 VDC z dodávaného napájacieho zdroja.

Pripojenie LON

Vitogate 300 sa pripája k regulátoru Vitotronic cez LON (RJ45). Viessmann LON používa topológiu zbernice “Line” s koncovými odpormi na oboch koncoch. Použite 2-žilový tienený kábel CAT5 alebo telefónny kábel JY(St)Y 2x2x0,8 mm. Maximálna vzdialenosť: 900 m pri lokálnej kabeláži.

Komunikačný modul LON musí byť nainštalovaný v riadiacej jednotke Vitotronic. V závislosti od modelu regulátora to môže byť dodatočné príslušenstvo. Pozrite si návod na inštaláciu a servis Vitotronic.

Konfigurácia

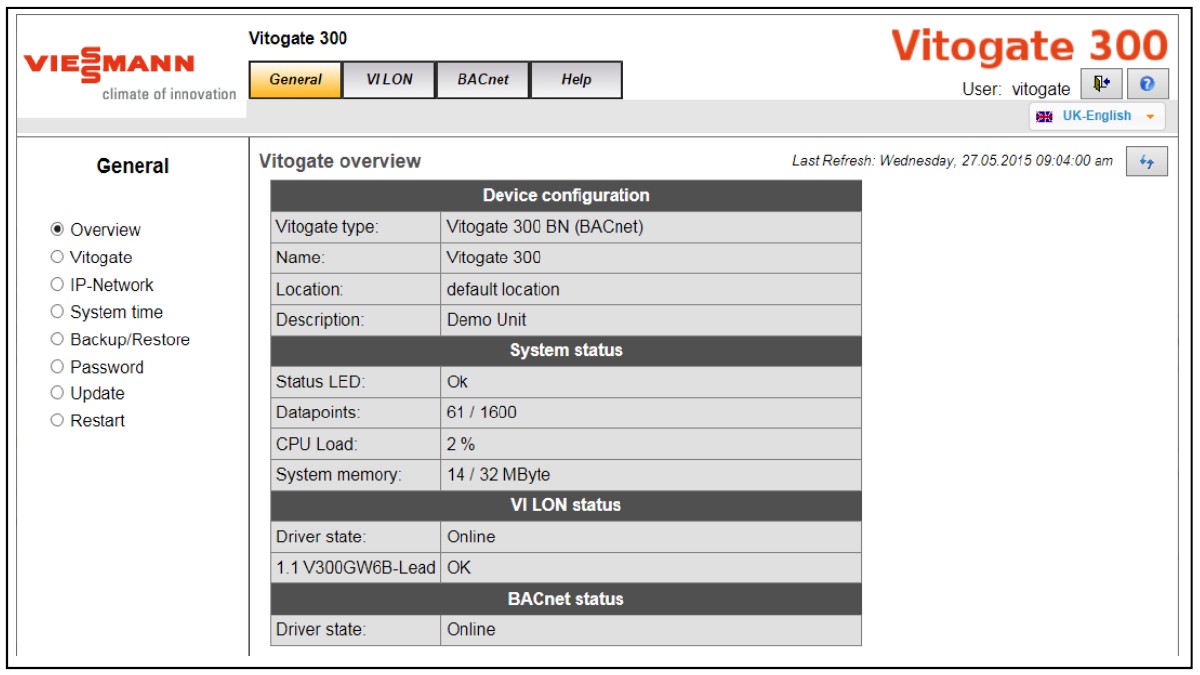

Prístup k webovému rozhraniu

1. Pripojte PC/notebook k LAN portu Vitogate 300 pomocou ethernetového kábla
2. Nastavte IP adresu počítača na 169.254.0.20 (maska podsiete 255.255.0.0)
3. Otvorte prehliadač a prejdite na http://169.254.0.1
4. Prihláste sa s menom vitogate a heslom viessmann

Od druhej polovice 2024 sa nové jednotky Vitogate 300 dodávajú s jedinečným heslom vytlačeným na štítku zariadenia. Po obnovení továrenských nastavení sa heslo vráti na “viessmann”.

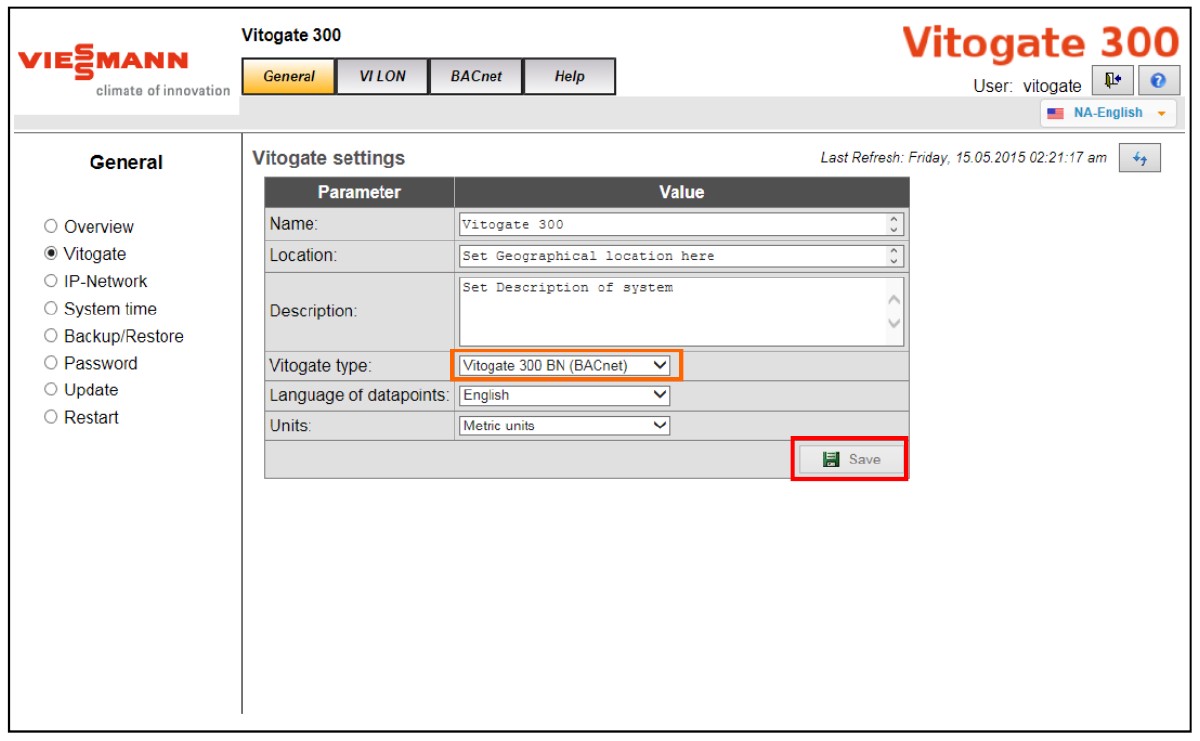

Prepnutie do režimu Modbus

1. Prejdite na General > Vitogate vo webovom rozhraní
2. Nastavte “Vitogate type” na “Vitogate 300 MB (Modbus)”
3. Nastavte “Language of datapoints” na English a “Units” na SI units
4. Stlačte Save, potom prejdite na General > Restart a stlačte Restart

Skenovanie účastníkov LON

1. Prejdite na VI LON > Scan participants
2. Nastavte System number: 1 a rozsah čísel účastníkov (napr. 1 až 10)
3. Stlačte Start – brána vyhľadá regulátory Vitotronic na zbernici LON
4. Po dokončení skenovania zaškrtnite požadovaných účastníkov a stlačte Save
5. Prejdite na General > Restart a stlačte Restart (nevyberajte “complete system restart”)

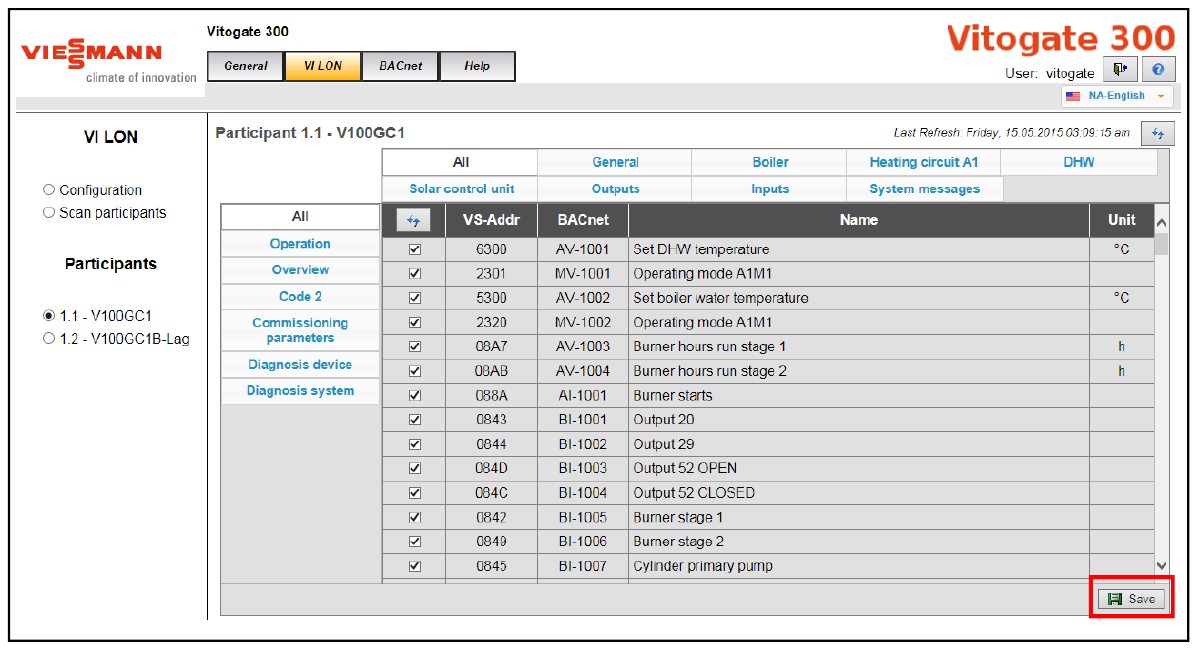

Výber dátových bodov

1. V časti VI LON > Participants kliknite na účastníka (napr. 1.1)
2. Vyberte záložky dátových bodov (All, General, Boiler, Heating circuit A1, DHW atď.)
3. Zaškrtnite požadované dátové body na prenos do Modbus
4. Stlačte Save

Kritický krok – Vybrané dátové body určujú priradenie Modbus registrov. Musíte vybrať presne tie isté dátové body, aké očakáva šablóna TapHome, v rovnakom poradí. Zmena výberu posunie všetky čísla registrov.

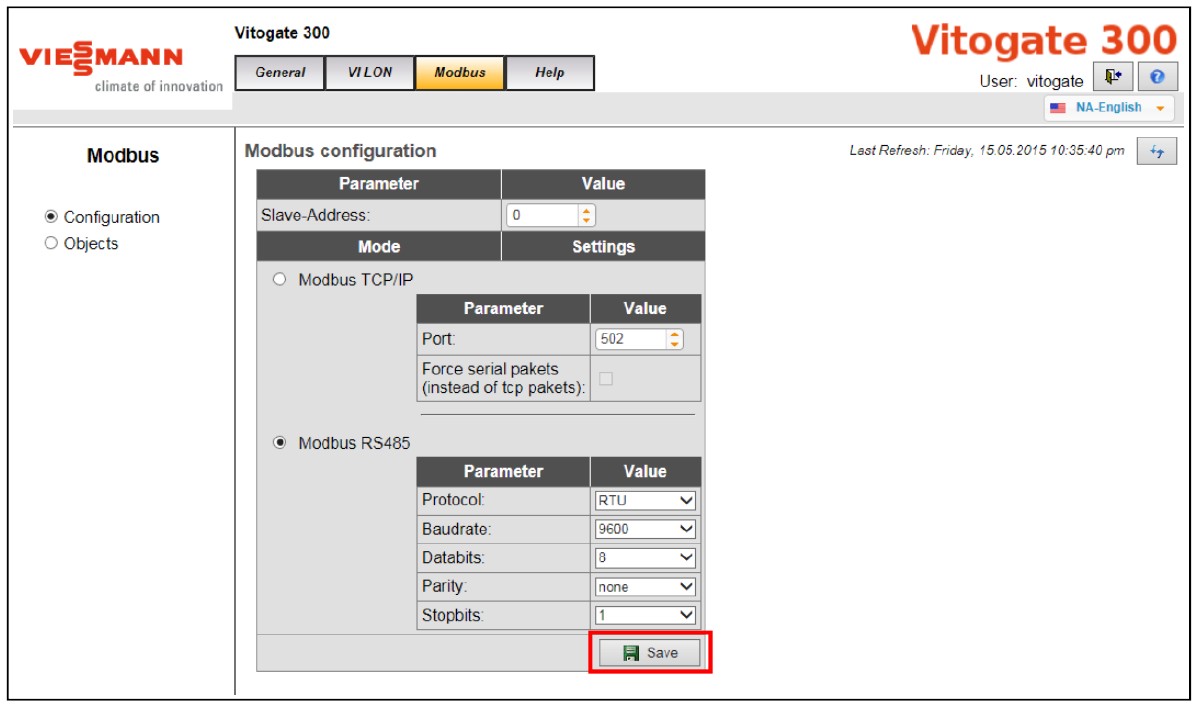

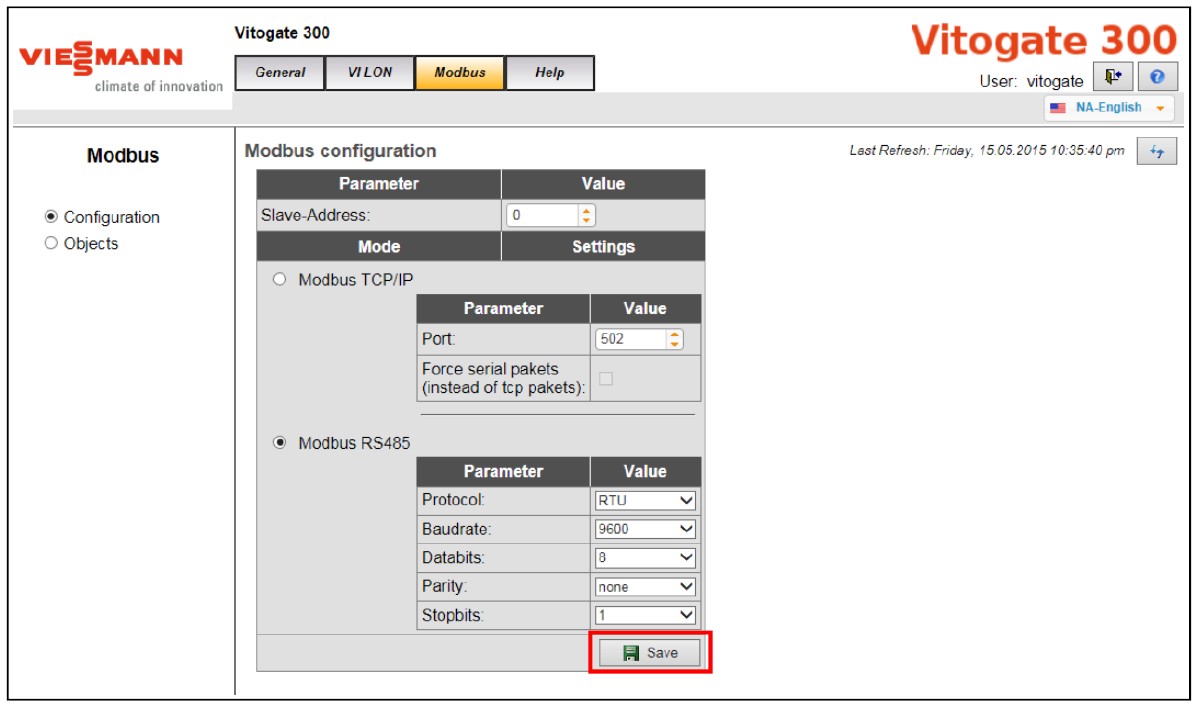

Konfigurácia Modbus

1. Prejdite na Modbus > Configuration
2. Nastavte Slave address (musí zodpovedať Slave ID v TapHome)
3. Pre pripojenie RS-485 overte: Protokol RTU, Baudrate 9600, Databits 8, Parity none, Stopbits 1
4. Pre pripojenie TCP/IP je predvolený port 502
5. Stlačte Save

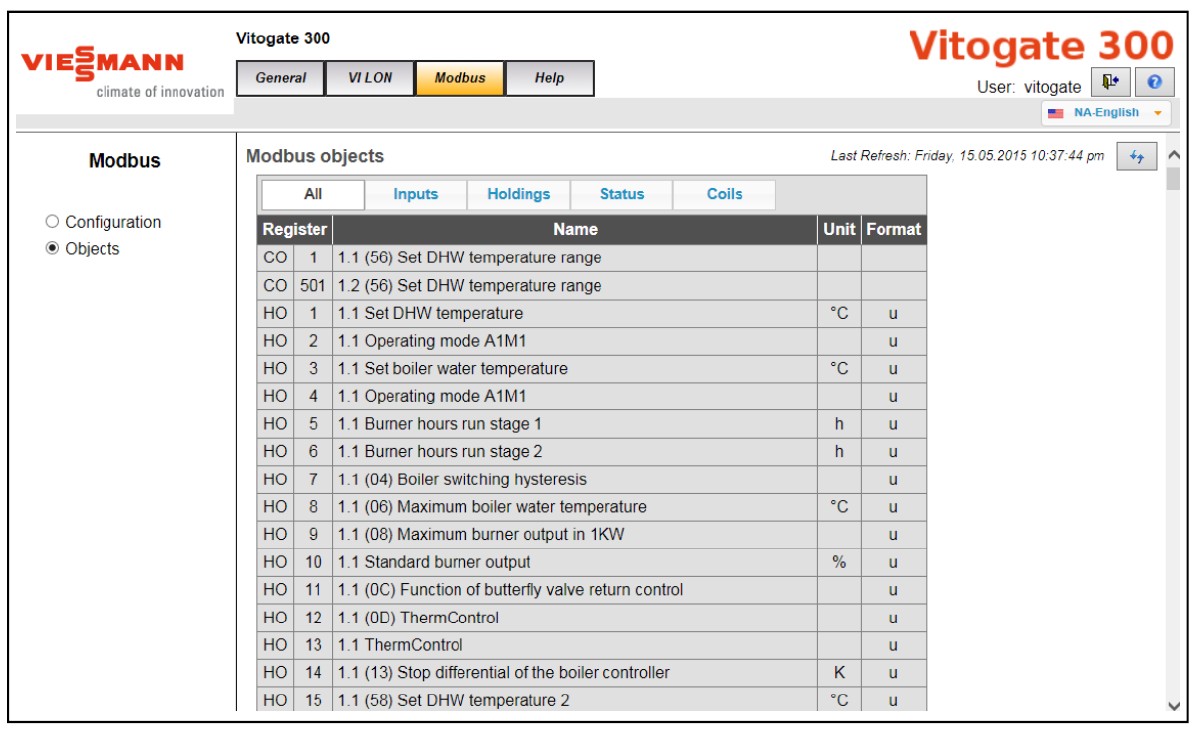

Stránka Modbus > Objects zobrazuje dynamicky priradený register map so stĺpcami: Type (CO/HO/IN/ST), Register number, Name, Unit a Format.

Indikátory stavovej LED

Možnosti zariadenia

Monitorovanie teplôt

Šablóna poskytuje teplotné senzory pre všetky vykurovacie okruhy a solárny systém, čítajúce z analógových vstupných registrov s automatickou konverziou /10:

• Vonkajšia teplota (A:13) – tlmená vonkajšia teplota z regulátora Vitotronic
• Výstupná teplota A1M1 (A:27) – teplota prívodného potrubia vykurovacieho okruhu A1M1
• Výstupná teplota A1M1 ekvitermická (A:28) – ekvitermicky regulovaná požadovaná teplota prívodu pre A1M1
• Výstupná teplota M2 (A:60) – teplota prívodného potrubia vykurovacieho okruhu M2
• Výstupná teplota M3 (A:91) – teplota prívodného potrubia vykurovacieho okruhu M3
• Teplota solárneho kolektora (A:150) – teplota solárneho panela
• Teplota solárneho zásobníka (A:151) – teplota solárneho akumulačného zásobníka

Ovládanie vykurovacích okruhov

Každý z 3 vykurovacích okruhov (A1M1, M2, M3) má nezávislé ovládanie prevádzkového režimu a termostatu:

Prevádzkové režimy (H:14 pre A1M1, H:15 pre M2, H:15 pre M3):

• 0 = Vypnuté
• 1 = Len TÚV
• 2 = Vykurovanie + TÚV
• 3 = Trvalo redukovaný
• 4 = Trvalo normálny

Aktuálny prevádzkový režim zobrazuje aktívny stav (Vypnuté, Redukovaný, Normálny, Trvalo normálny) ako indikátor len na čítanie.

Termostaty poskytujú reguláciu izbovej teploty so snímačom aktuálnej teploty a zapisovateľnou požadovanou hodnotou:

• Termostat A1M1 Normálny – číta A:22 (aktuálna), zapisuje H:8 (požadovaná, 10-30°C)
• Termostat A1M1 Redukovaný – číta A:22 (aktuálna), zapisuje H:11 (znížená požadovaná)
• Termostat M2 – číta A:62 (aktuálna), zapisuje H:156 (požadovaná)
• Termostat M3 – číta A:93 (aktuálna), zapisuje H:157 (požadovaná)

TÚV a izbové požadované hodnoty

• Požadovaná teplota TÚV (H:1) – požadovaná teplota teplej úžitkovej vody (len na čítanie)
• Požadovaná teplota M2 (H:9) – normálna požadovaná izbová teplota pre okruh M2
• Požadovaná teplota M3 (H:10) – normálna požadovaná izbová teplota pre okruh M3
• Znížená požadovaná teplota M2 (H:12) – znížená (úsporná) požadovaná izbová teplota pre okruh M2
• Znížená požadovaná teplota M3 (H:13) – znížená (úsporná) požadovaná izbová teplota pre okruh M3

Režimy párty a úsporný

• Režim párty A1M1 (D:60) – stav režimu párty pre A1M1 (len na čítanie)
• Režim párty M2 (C:12) – prepínač režimu párty pre M2 (čítanie/zápis)
• Režim párty M3 (D:62) – stav režimu párty pre M3 (len na čítanie)
• Úsporný režim M2 (C:9) – prepínač úsporného (redukovaného) režimu pre M2 (čítanie/zápis)
• Úsporný režim M3 (C:3) – prepínač úsporného (redukovaného) režimu pre M3 (čítanie/zápis)

Monitorovanie obehových čerpadiel

• Obehové čerpadlo A1M1 (D:14) – stav čerpadla vykurovacieho okruhu A1M1 (len na čítanie)
• Obehové čerpadlo M2 (D:26) – stav čerpadla vykurovacieho okruhu M2 (len na čítanie)
• Obehové čerpadlo M3 (D:38) – stav čerpadla vykurovacieho okruhu M3 (len na čítanie)

Monitorovanie solárneho systému

• Teplota solárneho kolektora (A:150) – teplota kolektorového panela
• Teplota solárneho zásobníka (A:151) – teplota akumulačného zásobníka
• Solárny tepelný výnos (A:152) – kumulatívna produkcia solárnej energie v kWh
• Prevádzkové hodiny solárneho systému (A:153) – kumulatívne prevádzkové hodiny solárneho systému
• Solárne čerpadlo (D:59) – stav solárneho obehového čerpadla (len na čítanie)

Ďalšie možnosti

Vitotronic 200 HK3B tiež sprístupňuje registre pre teplotu kotlovej vody, efektívnu požadovanú teplotu kotla, moduláciu horáka, prevádzkový režim kotla a rozšírené vykurovacie programy. Tieto je možné doplniť v budúcej aktualizácii šablóny výberom ďalších dátových bodov vo webovom rozhraní Vitogate.

Teplota kotlovej vody (Kesseltemperatur) nie je zahrnutá v aktuálnej šablóne. Pre jej monitorovanie pridajte príslušný LON dátový bod vo webovom rozhraní Vitogate a vytvorte vlastné Modbus zariadenie v TapHome s novovytvoreným číslom registra.

Riešenie problémov

Stavová LED bliká oranžovo (chýba konfigurácia)

1. Pristúpte k webovému rozhraniu na http://169.254.0.1
2. Prejdite na General > Vitogate a overte, že typ Vitogate je nastavený na “Vitogate 300 MB (Modbus)”
3. Prejdite na VI LON > Scan participants a vyhľadajte regulátory Vitotronic
4. Vyberte dátové body a uložte

Žiadna Modbus komunikácia

1. Skontrolujte káble RS-485:
   • B+ (Data+) správne pripojený k A+/D+ na TapHome
   • A- (Data-) správne pripojený k B-/D- na TapHome
   • AGND pripojený k zemi TapHome
2. Overte, že Modbus Slave adresa vo webovom rozhraní Vitogate zodpovedá nastaveniu v TapHome
3. Skontrolujte DIP prepínač 3 pre termináciu – aktivujte len na poslednom zariadení na zbernici
4. Potvrďte nastavenie TapHome: 9600 baud, bez parity, 1 stop bit
5. Ako alternatívu skúste Modbus TCP/IP cez LAN port (port 502)

Hodnoty registrov sú nesprávne alebo posunuté

1. Vitogate 300 priraďuje registre dynamicky. Ak sa výber dátových bodov zmenil, čísla registrov sa posunú
2. Prejdite na Modbus > Objects vo webovom rozhraní a porovnajte mapu registrov so šablónou TapHome
3. Ak registre nesúhlasia, znovu vyberte správne LON dátové body podľa očakávaného mapovania šablóny

Chyby komunikácie LON

1. Skontrolujte RJ45 LON káble medzi Vitogate a Vitotronic
2. Overte, že koncové odpory sú nainštalované na oboch koncoch zbernice LON
3. Uistite sa, že komunikačný modul LON je nainštalovaný v regulátore Vitotronic
4. Skontrolujte číslo systému LON a čísla účastníkov (kód “77:x” a “98:x” na Vitotronic)
