Viessmann Vitogate 300 + Vitocal 200

Modbus RTU
Submitted by
Last updated: 03. 2026

Vyžaduje externú bránu

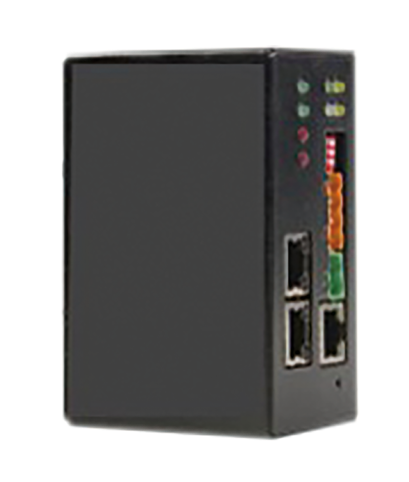

Viessmann Vitogate 300 (Type BN/MB)

Viessmann Vitogate 300 + Vitocal 200

Viessmann Vitogate 300 (typ BN/MB) je brána, ktorá prepája zbernicu Viessmann LON na Modbus RTU alebo Modbus TCP, čo umožňuje TapHome ovládať tepelné čerpadlá Vitocal 200 cez regulátor Vitotronic 200 WO1C. Táto šablóna sprístupňuje 27 zariadení pokrývajúcich vykurovací okruh HC1, samostatný chladiaci okruh, teplú úžitkovú vodu (TÚV), monitorovanie solárneho systému, diagnostiku kompresora a všeobecný alarm.

Vitogate 300 je kompaktný modul na DIN lištu (100 x 48 x 70 mm) s portmi RS-485, LAN (RJ45), LON (2x RJ45) a USB. Pripája sa k regulátoru Vitotronic cez LON a prekladá vybrané dátové body do Modbus registrov prístupných pre TapHome.

Dynamické priradenie registrov – Vitogate 300 priraďuje čísla Modbus registrov dynamicky na základe dátových bodov LON vybraných vo webovom rozhraní. Čísla registrov v TapHome šablóne zodpovedajú konkrétnemu výberu dátových bodov. Ak zmeníte výber dátových bodov vo webovom rozhraní Vitogate, čísla registrov sa posunú a šablóna bude čítať nesprávne hodnoty.

Hardvérové zapojenie

Schéma zapojenia

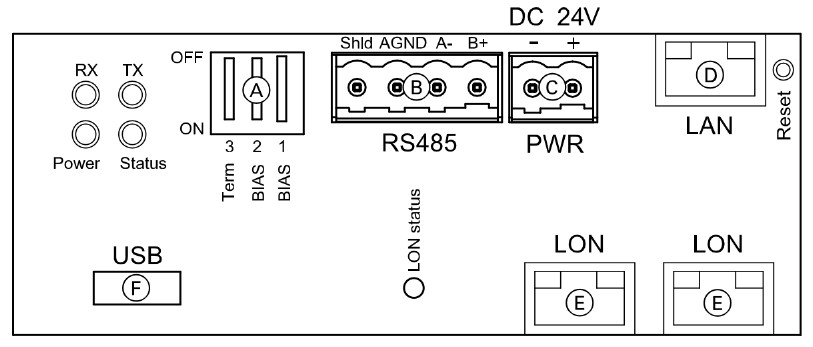

Schéma zapojenia Viessmann Vitogate 300 zobrazujúca porty RS-485, napájanie, LAN, LON a USB

Pripojenia na prednom paneli (zľava doprava):

  • LED napájania – svieti zeleno pri zapnutom napájaní
  • Stavová LED – viacfarebná (červená, zelená, oranžová) pre prevádzkový stav
  • RX / TX LED – blikajú žlto počas príjmu/odosielania dát
  • DIP prepínač (A) – 1: Bias napätie RS-485, 2: Bias napätie RS-485, 3: 120 ohm terminátor
  • RS-485 (B) – odnímateľná svorkovnica: Shld, AGND, A- (Data-), B+ (Data+)
  • PWR (C) – pripojenie napájacieho zdroja 24 VDC
  • LAN (D) – RJ45 pre Modbus TCP/IP alebo prístup k webovému rozhraniu
  • LON (E) – 2x RJ45, tienené, pre LON pripojenie k Vitotronic
  • USB (F) – pre aktualizáciu firmvéru
  • Reset – tlačidlo reset
Technické špecifikácie
  • Rozmery: 100 x 48 x 70 mm (montáž na DIN lištu, TS35)
  • Napájanie: 12-24 V AC/DC, max 320 mA (3,85 W)
  • Prevádzková teplota: 0°C až +45°C
  • Protokol: Modbus RTU (RS-485) alebo Modbus TCP/IP (LAN port 502)
  • Nastavenie RS-485: 9600 baud, 8 dátových bitov, bez parity, 1 stop bit
Zapojenie RS-485

Pripojte pomocou 4-vodičového RS-485 pripojenia k odnímateľnej svorkovnici RS-485 (B):

  • B+ (Data+) –> A+/D+ na TapHome RS-485
  • A- (Data-) –> B-/D- na TapHome RS-485
  • AGND –> GND na TapHome
  • Shld –> Tienenie (voliteľné, pre dlhé káblové trasy)

Terminácia RS-485 – DIP prepínač 3 aktivuje 120 ohm terminačný odpor. Aktivujte ho iba ak je Vitogate 300 posledným zariadením na zbernici RS-485. TapHome Core má vstavaný 120 ohm odpor na svojich BUS svorkách.

Zapojenie v rozvodnej skrini

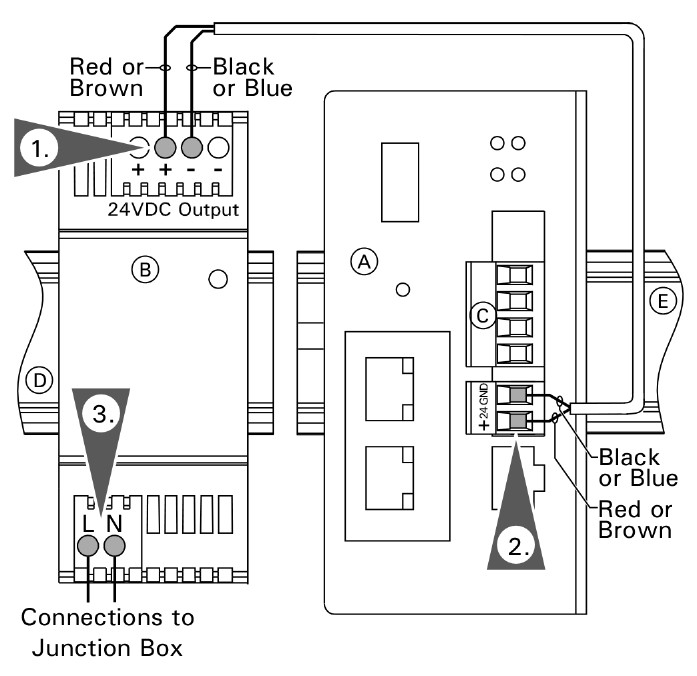

Zapojenie Viessmann Vitogate 300 v rozvodnej skrini CM2 s RS-485 a napájacími pripojeniami

Vitogate 300 a jeho napájací zdroj sa montujú na DIN lištu vnútri rozvodnej skrine tepelného čerpadla. RS-485 pripojenie (C) vedie do TapHome. Napájanie je zabezpečené 24 VDC z priloženého napájacieho zdroja.

Pripojenie LON

Vitogate 300 sa pripája k regulátoru Vitotronic cez LON (RJ45). Zbernica Viessmann LON používa topológiu “Line” s koncovými odpormi na oboch koncoch. Použite 2-žilový tienený CAT5 kábel alebo telefónny kábel JY(St)Y 2x2x0,8 mm. Maximálna vzdialenosť: 900 m s lokálnou kabelážou.

Komunikačný modul LON musí byť nainštalovaný v riadiacej jednotke Vitotronic. V závislosti od modelu regulátora môže ísť o dodatočné príslušenstvo. Pozrite si Inštalačné a servisné pokyny Vitotronic.

Konfigurácia

Prístup k webovému rozhraniu

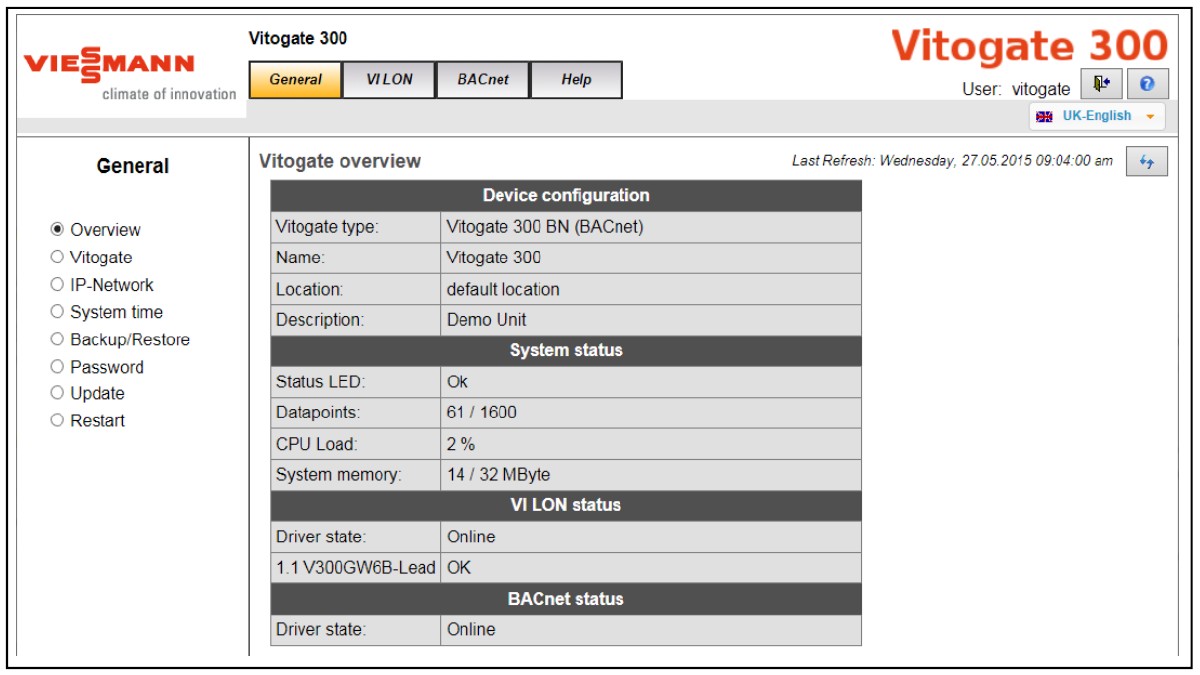

Viessmann Vitogate 300 web interface — general overview
Viessmann Vitogate 300 web interface — Vitogate settings
  1. Pripojte PC/notebook k LAN portu Vitogate 300 ethernetovým káblom
  2. Nastavte IP adresu počítača na 169.254.0.20 (maska podsiete 255.255.0.0)
  3. Otvorte prehliadač a zadajte http://169.254.0.1
  4. Prihláste sa s menom vitogate a heslom viessmann

Od druhej polovice 2024 sa nové jednotky Vitogate 300 dodávajú s unikátnym heslom vytlačeným na štítku zariadenia. Po obnovení továrenských nastavení sa heslo vráti na “viessmann”.

Prepnutie do režimu Modbus
  1. Prejdite na General > Vitogate vo webovom rozhraní
  2. Nastavte “Vitogate type” na “Vitogate 300 MB (Modbus)”
  3. Nastavte “Language of datapoints” na English a “Units” na SI units
  4. Stlačte Save, potom prejdite na General > Restart a stlačte Restart
Skenovanie LON účastníkov
  1. Prejdite na VI LON > Scan participants
  2. Nastavte System number: 1 a rozsah čísiel účastníkov (napr. 1 až 10)
  3. Stlačte Start – brána vyhľadá regulátory Vitotronic na zbernici LON
  4. Po dokončení skenovania zaškrtnite požadovaných účastníkov a stlačte Save
  5. Prejdite na General > Restart a stlačte Restart (nevyberajte “complete system restart”)
Výber dátových bodov

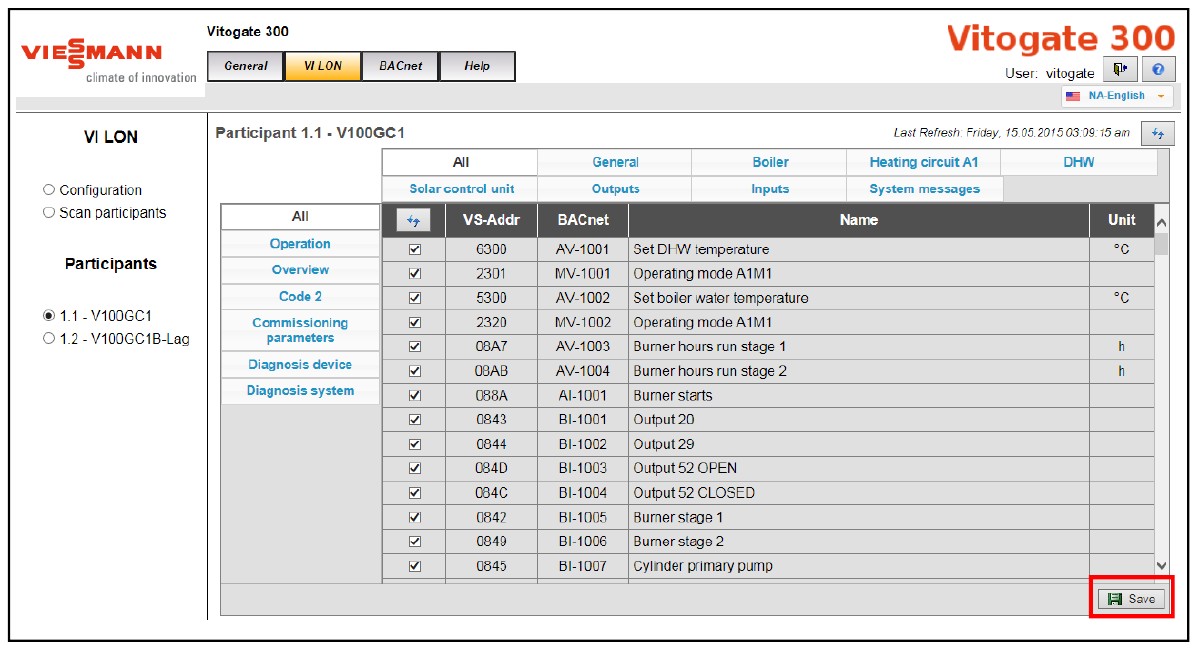

Výber LON dátových bodov vo webovom rozhraní Viessmann Vitogate 300 so zaškrtávacími políčkami
  1. V časti VI LON > Participants kliknite na účastníka (napr. 1.1)
  2. Vyberte záložky dátových bodov (All, General, Heating circuit A1, Cooling, DHW, Solar atď.)
  3. Zaškrtnite požadované dátové body pre prenos do Modbus
  4. Stlačte Save

Kritický krok – Dátové body vybrané tu určujú priradenie Modbus registrov. Musíte vybrať presne tie isté dátové body, ktoré TapHome šablóna očakáva, v rovnakom poradí. Zmena výberu posunie všetky čísla registrov.

Konfigurácia Modbus

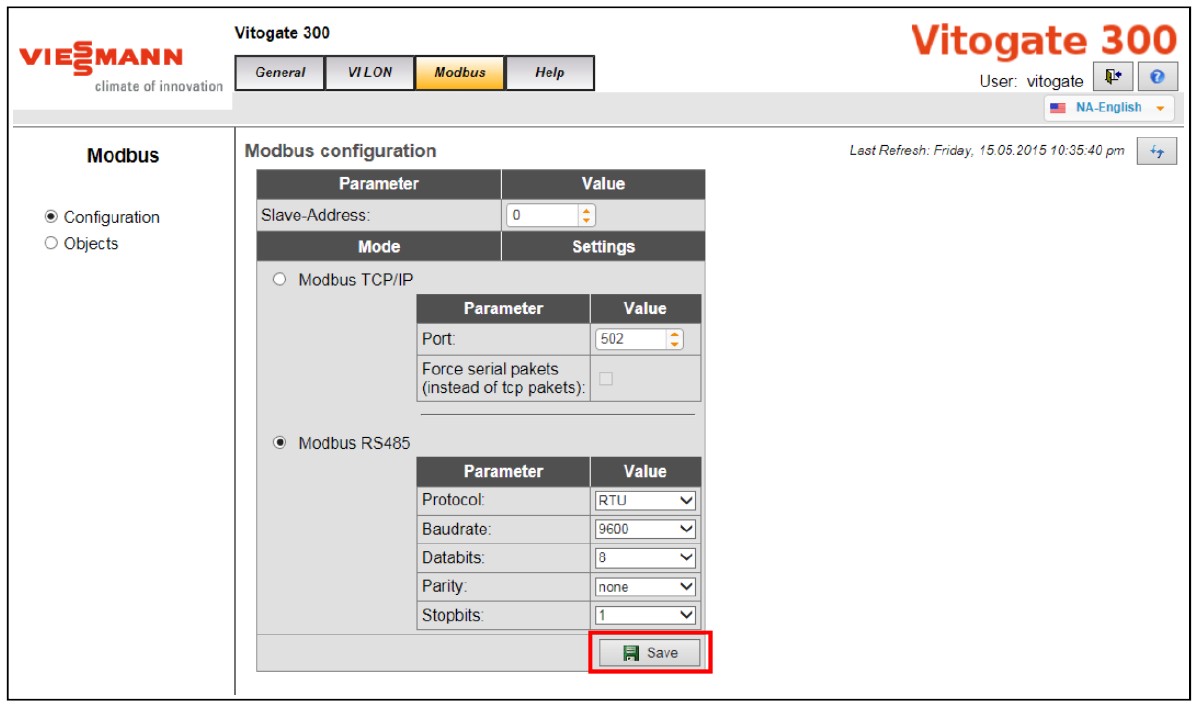

Viessmann Vitogate 300 Modbus configuration — slave address and RS-485 settings

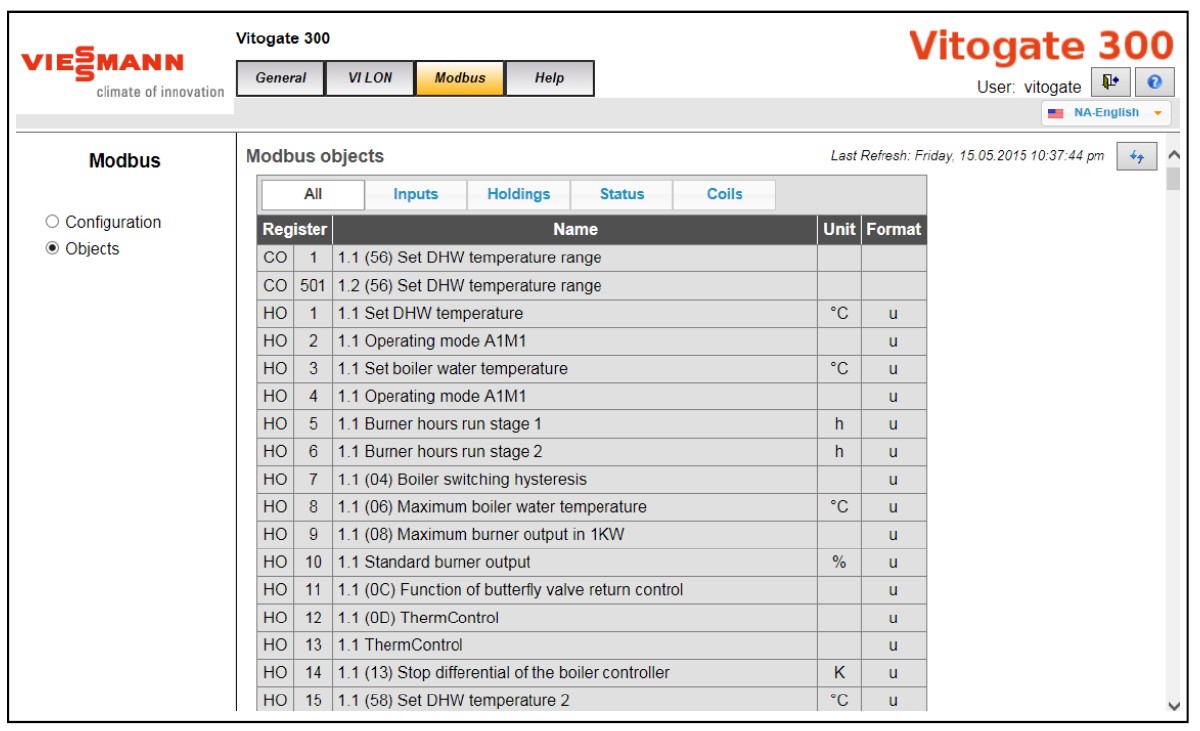

Viessmann Vitogate 300 Modbus objects — register list
  1. Prejdite na Modbus > Configuration
  2. Nastavte Slave address (musí sa zhodovať so Slave ID v TapHome)
  3. Pre RS-485 pripojenie skontrolujte: Protocol RTU, Baudrate 9600, Databits 8, Parity none, Stopbits 1
  4. Pre TCP/IP pripojenie je predvolený port 502
  5. Stlačte Save

Stránka Modbus > Objects zobrazuje dynamicky priradenú mapu registrov so stĺpcami: Type (CO/HO/IN/ST), Register number, Name, Unit a Format.

Indikátory stavovej LED
Stavová LEDVýznam
Bliká zelenoŠtandardná prevádzka
Bliká zeleno/červenoDHCP server aktívny
Svieti oranžovoPrebieha reštart
Bliká oranžovoŽiadna konfigurácia brány
Bliká červenoChyby zbernice v MS/TP sieti (chyby rámcovania)
Svieti červenoSúbory sa pripájajú pred resetom

Možnosti zariadení

Monitorovanie teplôt

Šablóna poskytuje teplotné senzory pre systém, vykurovací okruh a solárny systém, čítajúce z analógových vstupných registrov s automatickou konverziou /10:

  • Vonkajšia teplota (A:88) – tlmená vonkajšia teplota z regulátora Vitotronic
  • Teplota zásobníka TÚV (A:102) – skutočná teplota zásobníka teplej úžitkovej vody
  • Teplota prívodu (A:100) – systémová teplota prívodu (toku)
  • Izbová teplota HC1 (A:54) – skutočná izbová teplota pre vykurovací okruh 1
  • Teplota solárneho kolektora (A:110) – teplota solárneho kolektora
  • Teplota solárneho zásobníka (A:114) – teplota zásobníka solárnej energie
Riadenie vykurovacieho okruhu (HC1)

Vykurovací okruh HC1 má nezávislý prevádzkový program, prevádzkový stav a termostatické riadenie:

Prevádzkový program HC1 (H:33) – výber prevádzkového režimu so 7 možnosťami:

  • 0 = Pohotovosť
  • 1 = Iba TÚV
  • 2 = Kúrenie/Chladenie/TÚV
  • 3 = Trvalé znížené
  • 4 = Trvalé normálne
  • 5 = Normálne VYP
  • 6 = Iba chladenie

Prevádzkový stav HC1 (A:139) – zobrazuje aktívny stav (Pohotovosť, Znížený, Normálny, Pevná teplota) ako indikátor len na čítanie.

Termostaty umožňujú reguláciu izbovej teploty so snímačom aktuálnej teploty a zapisovateľným setpointom:

  • Setpoint izbovej teploty HC1 – číta A:54 (aktuálna), zapisuje H:12 (normálny setpoint, 10-30°C)
  • Znížený setpoint izbovej teploty HC1 – číta A:54 (aktuálna), zapisuje H:13 (znížený setpoint, 10-30°C)
  • Setpoint izbovej teploty párty režimu HC1 – číta A:54 (aktuálna), zapisuje H:34 (setpoint párty, 10-30°C)
Riadenie chladiaceho okruhu
  • Setpoint teploty chladiaceho okruhu (H:24) – požadovaná teplota pre samostatný chladiaci okruh, číta aktuálnu teplotu z A:54
Riadenie TÚV
  • Setpoint teploty TÚV (6000) (H:29) – požadovaná teplota teplej úžitkovej vody (čítanie/zápis)
  • Setpoint teploty TÚV 2 (600C) (H:28) – sekundárny setpoint teploty TÚV (čítanie/zápis)
Prevádzkový režim kúrenia/chladenia

Prevádzkový režim kúrenia/chladenia (H:77) umožňuje prepínanie medzi primárnymi prevádzkovými režimami systému:

  • 0 = Kúrenie
  • 1 = Chladenie
  • 2 = Automaticky
Režimy párty a úsporný
  • Režim párty HC1 (C:5) – prepínač režimu párty pre vykurovací okruh 1 (čítanie/zápis)
  • Úsporný režim HC1 (C:8) – prepínač úsporného (zníženie) režimu pre vykurovací okruh 1 (čítanie/zápis)
Monitorovanie čerpadiel
  • Čerpadlo vykurovacieho okruhu HC1 (D:8) – stav čerpadla vykurovacieho okruhu 1 (len čítanie)
  • Nabíjacie čerpadlo TÚV (D:21) – stav nabíjacieho čerpadla zásobníka (len čítanie)
  • Obehové čerpadlo (D:15) – stav obehového čerpadla TÚV (len čítanie)
Monitorovanie kompresora
  • Frekvencia kompresora (A:126) – prevádzkový výkon/frekvencia kompresora
  • Prevádzkové hodiny kompresora 1 (A:162) – kumulatívne prevádzkové hodiny pre stupeň 1 kompresora
  • Prevádzkové hodiny kompresora 2 (A:44) – kumulatívne prevádzkové hodiny pre stupeň 2 kompresora
Monitorovanie solárneho systému
  • Teplota solárneho kolektora (A:110) – teplota kolektorového panela
  • Teplota solárneho zásobníka (A:114) – teplota zásobníka
  • Výnos solárnej energie (A:47) – kumulatívna produkcia solárnej energie v kWh
  • Solárne čerpadlo (interné riadenie) (D:19) – stav solárneho čerpadla (interný regulátor) (len čítanie)
  • Solárne čerpadlo (Vitosolic) (D:20) – stav solárneho čerpadla (externý regulátor Vitosolic) (len čítanie)
Monitorovanie alarmov
  • Všeobecný alarm (C:200) – stav všeobecnej poruchy/alarmu zo systému tepelného čerpadla (len čítanie) (0=bez alarmu, 1=alarm aktívny)
Ďalšie možnosti

Vitocal 200 / Vitotronic 200 WO1C tiež sprístupňuje LON dátové body pre riadenie vykurovacích okruhov M2/M3 (izbové setpointy, prevádzkové programy, režimy párty/úsporný), riadenie ventilácie (teploty privádzaného/odvádzaného vzduchu, CO2, vlhkosť, stav filtrov), energetickú bilanciu (hodnoty COP, spotreba elektrickej energie), úpravy vykurovacej krivky (úroveň a sklon) a stav odmrazovania. Tieto je možné pridať v budúcej aktualizácii šablóny výberom ďalších dátových bodov vo webovom rozhraní Vitogate.

Setpointy a prevádzkové programy vykurovacích okruhov M2/M3 nie sú zahrnuté v aktuálnej šablóne. Na ovládanie ďalších vykurovacích okruhov pridajte zodpovedajúce LON dátové body vo webovom rozhraní Vitogate a vytvorte vlastné Modbus zariadenia v TapHome s novo priradenými číslami registrov.

Riešenie problémov

Stavová LED bliká oranžovo (žiadna konfigurácia)
  1. Otvorte webové rozhranie na http://169.254.0.1
  2. Prejdite na General > Vitogate a overte, že typ Vitogate je nastavený na “Vitogate 300 MB (Modbus)”
  3. Prejdite na VI LON > Scan participants a vyhľadajte regulátory Vitotronic
  4. Vyberte dátové body a uložte
Žiadna Modbus komunikácia
  1. Skontrolujte RS-485 káble:
    • B+ (Data+) správne pripojené na A+/D+ na TapHome
    • A- (Data-) správne pripojené na B-/D- na TapHome
    • AGND pripojené na uzemnenie TapHome
  2. Overte, že Modbus Slave adresa vo webovom rozhraní Vitogate sa zhoduje s TapHome
  3. Skontrolujte DIP prepínač 3 terminácie – aktivujte iba na poslednom zariadení na zbernici
  4. Potvrďte nastavenie TapHome: 9600 baud, bez parity, 1 stop bit
  5. Skúste Modbus TCP/IP cez LAN port (port 502) ako alternatívu
Hodnoty registrov sú nesprávne alebo posunuté
  1. Vitogate 300 priraďuje registre dynamicky. Ak sa zmenil výber dátových bodov, čísla registrov sa posunú
  2. Prejdite na Modbus > Objects vo webovom rozhraní a porovnajte mapu registrov s TapHome šablónou
  3. Ak sa registre nezhodujú, znovu vyberte správne LON dátové body zodpovedajúce očakávanému mapovaniu šablóny
Chyby LON komunikácie
  1. Skontrolujte RJ45 LON káble medzi Vitogate a Vitotronic
  2. Overte, že koncové odpory sú nainštalované na oboch koncoch LON zbernice
  3. Uistite sa, že komunikačný modul LON je nainštalovaný v regulátore Vitotronic
  4. Skontrolujte číslo LON systému a čísla účastníkov (Kód “77:x” a “98:x” na Vitotronic)

Dostupné zariadenia

Viessmann Vitogate 300 + Vitocal 200 Modul
Vonkajšia teplota Teplotný senzor Len na čítanie

Tlmená vonkajšia teplota z regulátora Vitotronic

Register: A:88 Int16 Jednotka: °C numeric

Vonkajšia teplota

Čítanie teploty
MODBUSR(A, 88, Int16) / 10
Teplota zásobníka TÚV Teplotný senzor Len na čítanie

Skutočná teplota zásobníka teplej úžitkovej vody

Register: A:102 Int16 Jednotka: °C numeric

Teplota zásobníka TÚV

Čítanie teploty
MODBUSR(A, 102, Int16) / 10
Frekvencia kompresora Premenná Len na čítanie

Prevádzková frekvencia / výkon kompresora

Register: A:126 Int16 numeric

Frekvencia kompresora

Čítanie
MODBUSR(A, 126, Int16)
Prevádzkové hodiny kompresora 1 Premenná Len na čítanie

Kumulatívne prevádzkové hodiny pre stupeň 1 kompresora

Register: A:162 Int16 Jednotka: h numeric

Prevádzkové hodiny kompresora 1

Čítanie
MODBUSR(A, 162, Int16)
Prevádzkové hodiny kompresora 2 Premenná Len na čítanie

Kumulatívne prevádzkové hodiny pre stupeň 2 kompresora

Register: A:44 Int16 Jednotka: h numeric

Prevádzkové hodiny kompresora 2

Čítanie
MODBUSR(A, 44, Int16)
Setpoint teploty TÚV (6000) Termostat

Požadovaná teplota teplej úžitkovej vody (čítanie/zápis, 0-90 °C)

Register: H:29 Int16 Jednotka: °C numeric

Setpoint teploty TÚV (6000)

Čítanie požadovanej teploty
MODBUSR(H, 29, Int16) / 10
Zápis požadovanej teploty
MODBUSWNE(H, 29, Int16, Se * 10)
Setpoint teploty TÚV 2 (600C) Termostat

Sekundárny setpoint teploty TÚV (čítanie/zápis)

Register: H:28 Int16 Jednotka: °C numeric

Setpoint teploty TÚV 2 (600C)

Čítanie požadovanej teploty
MODBUSR(H, 28, Int16) / 10
Zápis požadovanej teploty
MODBUSWNE(H, 28, Int16, Se * 10)
Nabíjacie čerpadlo TÚV Premenná Len na čítanie

Stav nabíjacieho čerpadla zásobníka (len čítanie)

Register: D:21 Bool

Nabíjacie čerpadlo TÚV

Čítanie
MODBUSR(D, 21, Bool)
Obehové čerpadlo Premenná Len na čítanie

Stav obehového čerpadla TÚV (len čítanie)

Register: D:15 Bool

Obehové čerpadlo

Čítanie
MODBUSR(D, 15, Bool)
Teplota solárneho zásobníka Teplotný senzor Len na čítanie

Teplota zásobníka solárnej energie

Register: A:114 Int16 Jednotka: °C numeric

Teplota solárneho zásobníka

Čítanie teploty
MODBUSR(A, 114, Int16) / 10
Teplota solárneho kolektora Teplotný senzor Len na čítanie

Teplota panela solárneho kolektora

Register: A:110 Int16 Jednotka: °C numeric

Teplota solárneho kolektora

Čítanie teploty
MODBUSR(A, 110, Int16) / 10
Solárne čerpadlo (interné riadenie) Premenná Len na čítanie

Stav solárneho čerpadla riadeného integrovaným solárnym regulátorom (len čítanie)

Register: D:19 Bool

Solárne čerpadlo (interné riadenie)

Čítanie
MODBUSR(D, 19, Bool)
Solárne čerpadlo (Vitosolic) Premenná Len na čítanie

Stav solárneho čerpadla riadeného externým regulátorom Vitosolic (len čítanie)

Register: D:20 Bool

Solárne čerpadlo (Vitosolic)

Čítanie
MODBUSR(D, 20, Bool)
Výnos solárnej energie Premenná Len na čítanie

Kumulatívna produkcia solárnej energie v kWh

Register: A:47 Int16 Jednotka: kWh numeric

Výnos solárnej energie

Čítanie
MODBUSR(A, 47, Int16)
Prevádzkový program HC1 Viacstavový prepínač

Výber prevádzkového programu vykurovacieho okruhu 1 (7 režimov)

Register: H:33 UInt16 numeric
Hodnoty / Stavy: Vypínacia · Len príprava · Kúrenie/Chladenie/TV · Trvalo reduk. Teplota · Trvalo normál. Teplota · Normál. VYP · Len chladenie

Prevádzkový program HC1

Čítanie stavu prepínača
MODBUSR(H, 33, UInt16)
Zápis stavu prepínača
MODBUSWNE(H, 33, Uint16, Mu)
Prevádzkový stav HC1 Viacstavový prepínač Len na čítanie

Aktuálny prevádzkový stav vykurovacieho okruhu 1 (len čítanie)

Register: A:139 UInt16 numeric
Hodnoty / Stavy: Standby · Redukovaná · Normál · Na konštantnú teplotu

Prevádzkový stav HC1

Čítanie stavu prepínača
MODBUSR(A, 139, UInt16)
Izbová teplota HC1 Teplotný senzor Len na čítanie

Skutočná izbová teplota pre vykurovací okruh 1

Register: A:54 Int16 Jednotka: °C numeric

Izbová teplota HC1

Čítanie teploty
MODBUSR(A, 54, Int16) / 10
Setpoint izbovej teploty HC1 Termostat

Normálny setpoint izbovej teploty pre vykurovací okruh 1 (10-30 °C)

Register: H:12 Int16 Jednotka: °C numeric

Setpoint izbovej teploty HC1

Čítanie teploty
MODBUSR(A, 54, Int16) / 10
Čítanie požadovanej teploty
MODBUSR(H, 12, Int16) / 10
Zápis požadovanej teploty
MODBUSWNE(H, 12, Int16, Se * 10)
Znížený setpoint izbovej teploty HC1 Termostat

Znížený (nočný) setpoint izbovej teploty pre vykurovací okruh 1 (10-30 °C)

Register: H:13 Int16 Jednotka: °C numeric

Znížený setpoint izbovej teploty HC1

Čítanie teploty
MODBUSR(A, 54, Int16) / 10
Čítanie požadovanej teploty
MODBUSR(H, 13, Int16) / 10
Zápis požadovanej teploty
MODBUSWNE(H, 13, Int16, Se * 10)
Setpoint izbovej teploty párty režimu HC1 Termostat

Setpoint izbovej teploty počas režimu párty pre vykurovací okruh 1 (10-30 °C)

Register: H:34 Int16 Jednotka: °C numeric

Setpoint izbovej teploty párty režimu HC1

Čítanie teploty
MODBUSR(A, 54, Int16) / 10
Čítanie požadovanej teploty
MODBUSR(H, 34, Int16) / 10
Zápis požadovanej teploty
MODBUSWNE(H, 34, Int16, Se * 10)
Teplota prívodu Teplotný senzor Len na čítanie

Systémová teplota prívodu (toku)

Register: A:100 Int16 Jednotka: °C numeric

Teplota prívodu

Čítanie teploty
MODBUSR(A, 100, Int16) / 10
Režim párty HC1 Prepínač

Prepínač režimu párty pre vykurovací okruh 1 (čítanie/zápis)

Register: C:5 Bool

Režim párty HC1

Čítanie stavu prepínača
MODBUSR(C, 5, Bool)
Zápis stavu prepínača
MODBUSWNE(C, 5, Bool, St)
Úsporný režim HC1 Prepínač

Prepínač úsporného (zníženie) režimu pre vykurovací okruh 1 (čítanie/zápis)

Register: C:8 Bool

Úsporný režim HC1

Čítanie stavu prepínača
MODBUSR(C, 8, Bool)
Zápis stavu prepínača
MODBUSWNE(C, 8, Bool, St)
Čerpadlo vykurovacieho okruhu HC1 Prepínač Len na čítanie

Stav obehového čerpadla vykurovacieho okruhu 1 (len čítanie)

Register: D:8 Bool

Čerpadlo vykurovacieho okruhu HC1

Čítanie stavu prepínača
MODBUSR(D, 8, Bool)
Setpoint teploty chladiaceho okruhu Termostat

Požadovaná teplota pre samostatný chladiaci okruh

Register: H:24 Int16 Jednotka: °C numeric

Setpoint teploty chladiaceho okruhu

Čítanie teploty
MODBUSR(A, 54, Int16) / 10
Čítanie požadovanej teploty
MODBUSR(H, 24, Int16) / 10
Zápis požadovanej teploty
MODBUSWNE(H, 24, Int16, Se * 10)
Prevádzkový režim kúrenia/chladenia Viacstavový prepínač

Výber režimu kúrenia/chladenia systému (Kúrenie, Chladenie, Automaticky)

Register: H:77 UInt16 numeric
Hodnoty / Stavy: Heating · Cooling · Auto

Prevádzkový režim kúrenia/chladenia

Čítanie stavu prepínača
MODBUSR(H, 77, UInt16)
Zápis stavu prepínača
MODBUSWNE(H, 77, UInt16, Mu)
Všeobecný alarm Prepínač Len na čítanie

Stav všeobecnej poruchy/alarmu zo systému tepelného čerpadla (len čítanie)

Register: C:200 Bool

Všeobecný alarm

Čítanie stavu prepínača
MODBUSR(C, 200, Bool)
Pripojenie: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]
Možné vylepšenia (17)
  • HO-17 Room Temperature Setpoint HC2 (3000) — Normal room temperature setpoint for heating circuit 2 (10–30°C)
  • HO-18 Reduced Room Temperature Setpoint HC2 (3001) — Reduced room temperature setpoint for heating circuit 2 (10–30°C)
  • HO-36 Party Mode Room Temperature HC2 (3022) — Party mode room temperature for heating circuit 2 (10–30°C)
  • HO-32 Operating Program HC2 — Operating program selector for heating circuit 2 (same modes as HC1)
  • CO-7 Party Mode HC2 — Party mode switch for heating circuit 2
  • CO-10 Economy Mode HC2 — Economy mode switch for heating circuit 2
  • HO-21 Room Temperature Setpoint HC3 (4000) — Normal room temperature setpoint for heating circuit 3 (10–30°C)
  • HO-22 Reduced Room Temperature Setpoint HC3 (4001) — Reduced room temperature setpoint for heating circuit 3 (10–30°C)
  • IN-161 COP Heating — Coefficient of performance for heating operation (0x1690)
  • IN-78 COP DHW — Coefficient of performance for DHW operation (0x1691)
  • HO-12 Heating Curve Level HC1 (2006) — Heating curve level adjustment (-15 to +40 K)
  • HO-11 Heating Curve Slope HC1 (2007) — Heating curve slope (0–35)
  • IN-186 Exhaust Air Temperature — Exhaust air temperature for ventilation (0x0A02)
  • IN-180 Fresh Air Temperature — Outside air temperature for ventilation (0x0A00)
  • HO-61 Ventilation Operating Program — Ventilation mode: 0=Off, 1=Basic, 2=Automatic (0xB005)
  • IN-174 Defrost Active — Defrost status: 0=OFF, 1=Defrost ON (0xB446)
  • IN-113 Solar Return Temperature — Solar return temperature (0x01D2, AI-83)

Zdroje
