Vallox série MV (51, 96, 99, 101, 110, 125, 139, 145, 245 MV a varianty ValloPlus) sú rekuperačné vetracie jednotky (MVHR). TapHome sa pripája cez Modbus TCP, ale MyVallox Control nemá natívnu podporu Modbus TCP — medzi vetracou jednotkou a TapHome Core je potrebná RS-485 Modbus RTU-to-TCP brána (napríklad Elfin EW11 alebo USR-W610).
Šablóna poskytuje komplexné ovládanie: prepínanie režimov Home/Away, režim Boost s časovačom, nastavenia rýchlosti ventilátora pre každý režim, päť teplotných senzorov, monitoring vlhkosti a CO2, týždenný časovač a cieľové teploty s termostatovým ovládaním pre každý režim.
Hardvérové pripojenie
Jednotka Vallox poskytuje rozhranie Modbus RTU na doske konektora X102. Na jednu zbernicu RS-485 je možné sériovo pripojiť až 32 jednotiek. Na poslednej jednotke na zbernici je potrebný 120 Ohm terminačný rezistor.
- Protokol: Modbus RTU (RS-485)
- Konektor: svorkovnica X102 (svorky A a B)
- Max. jednotiek na zbernici: 32
- Terminácia: 120 Ohm rezistor na konci zbernice
MyVallox Control nepodporuje natívne Modbus TCP. Medzi RS-485 zbernicou jednotky Vallox a ethernetovou sieťou TapHome Core musí byť umiestnená Modbus RTU-to-TCP brána. Bránu nakonfigurujte so zhodnými sériovými parametrami (predvolené: 19200 baud, párna parita, 1 stop bit).
Schéma zapojenia

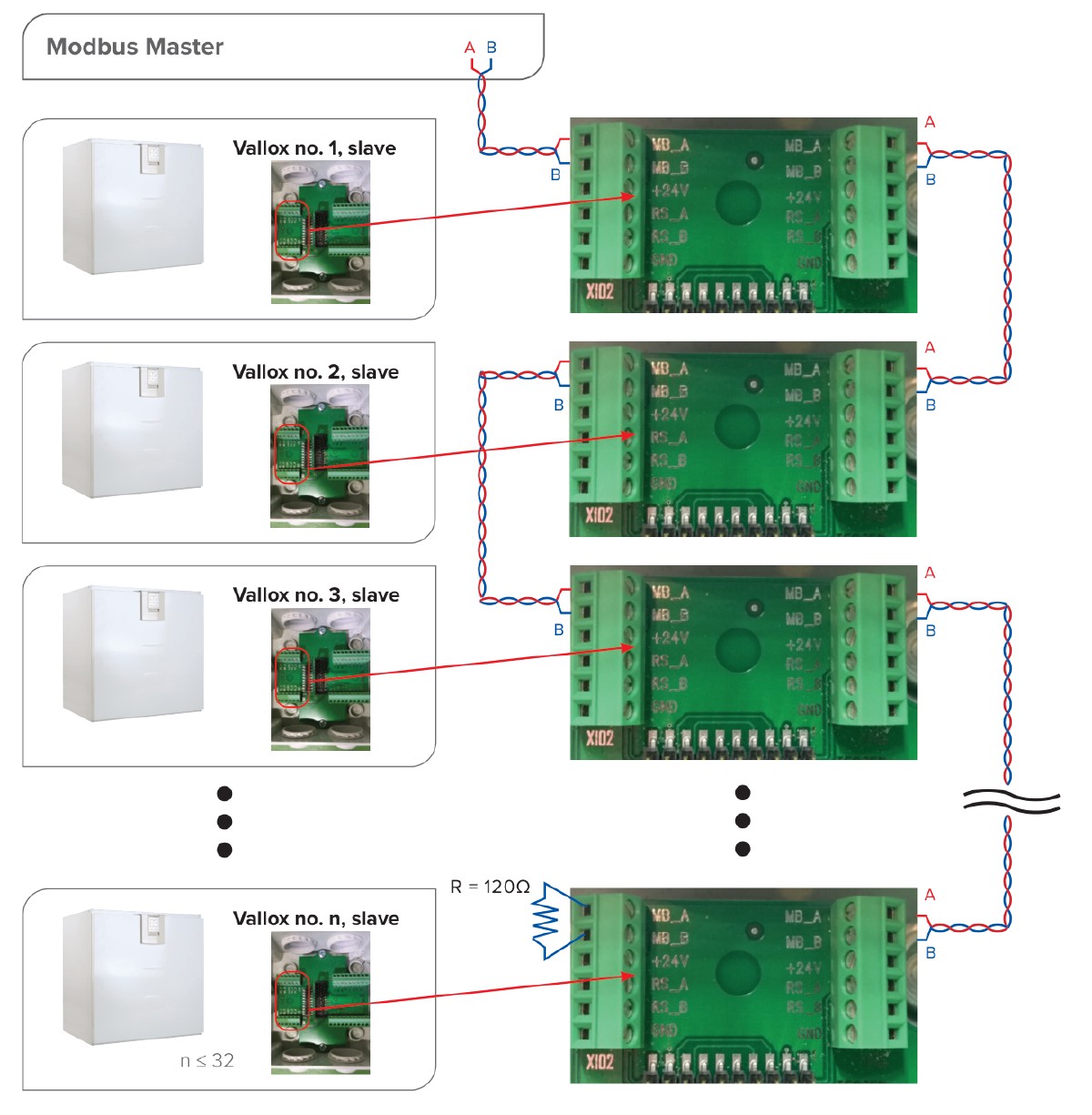

Schéma zapojenia znázorňuje pripojenie RS-485 zbernice pomocou konektora X102 na každej jednotke Vallox. Vodič A pripojte na svorku A a vodič B na svorku B. Modbus master (RTU-to-TCP brána) sa pripája na začiatok zbernice.
Zapnutie Modbus komunikácie
Pred komunikáciou s TapHome je potrebné nakonfigurovať Modbus nastavenia na vetracej jednotke. Vyžadujú sa nasledujúce parametre:
| Nastavenie | Možnosti | Predvolené |
|---|---|---|
| Modbus adresa | 1–247 | 1 |
| Prenosová rýchlosť | 9600, 19200, 38400, 57600, 115200 | 19200 |
| Parita | žiadna, párna, nepárna | párna |
| Stop bit | 1 alebo 2 | 1 |

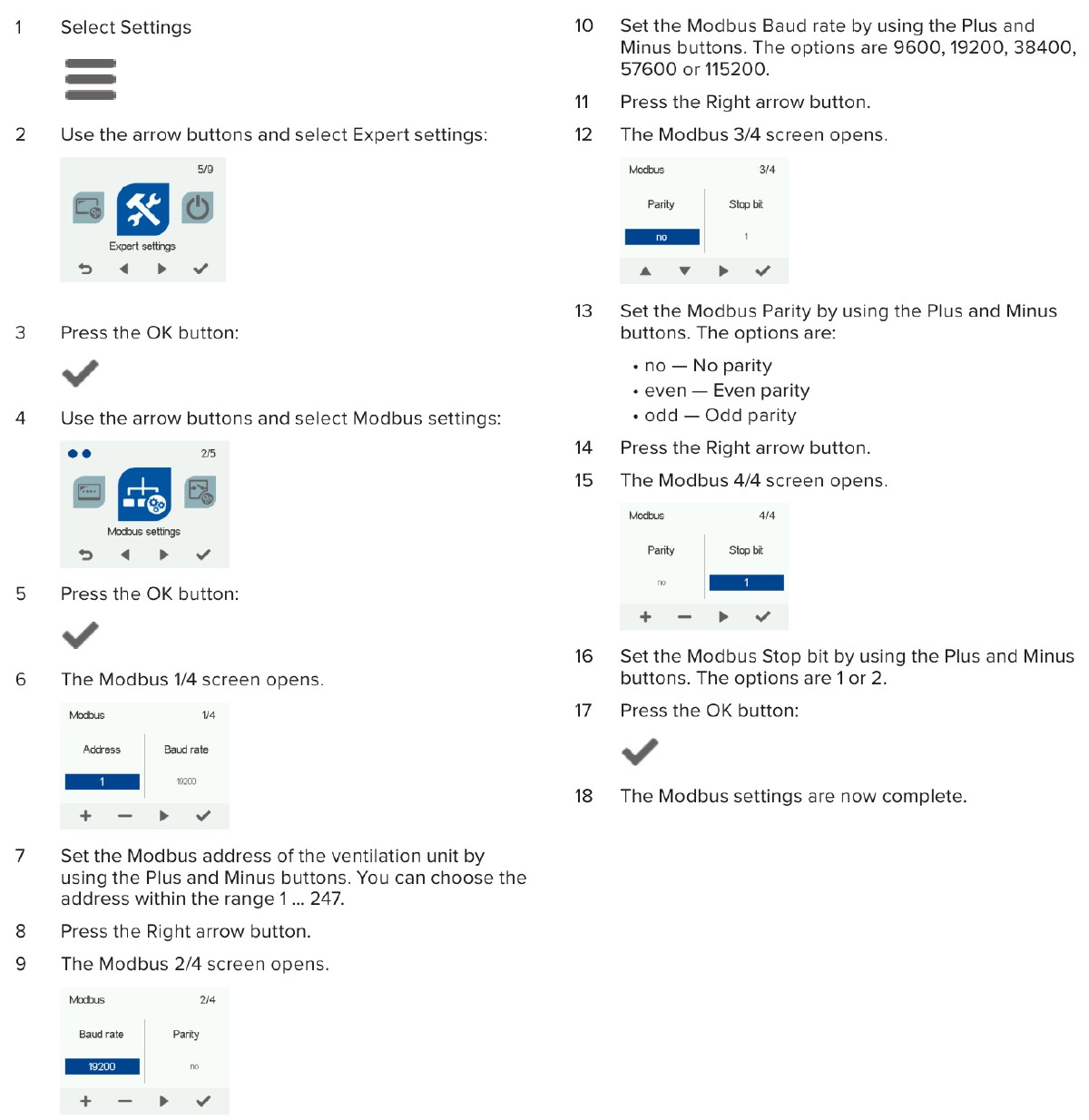

Cez panel MyVallox Control
- Vyberte Settings a prejdite na Expert settings
- Vyberte Modbus settings a stlačte OK
- Obrazovka 1/4: Nastavte Modbus adresu (1–247) tlačidlami +/-
- Obrazovka 2/4: Nastavte prenosovú rýchlosť (predvolené 19200) a paritu
- Obrazovka 3/4: Nastavte paritu (žiadna/párna/nepárna)
- Obrazovka 4/4: Nastavte stop bit (1 alebo 2)
- Stlačte OK pre uloženie
Cez webové rozhranie
Rovnaké nastavenia Modbus (adresa, prenosová rýchlosť, parita, stop bit) je možné nakonfigurovať aj cez webové rozhranie MyVallox — prejdite na Expert settings → Modbus settings cez lokálnu sieť alebo MyVallox Cloud.
Konfigurácia
Pri importe šablóny do TapHome zadajte:
- IP adresa — IP adresa RTU-to-TCP brány v lokálnej sieti
- Slave ID — Modbus adresa jednotky Vallox (predvolené: 1)
Priraďte RTU-to-TCP bráne statickú IP adresu v nastaveniach DHCP routera. Sériový port brány musí byť nakonfigurovaný s rovnakými parametrami ako jednotka Vallox (predvolené: 19200 baud, párna parita, 1 stop bit).
Možnosti zariadení
Šablóna poskytuje 34 zariadení organizovaných do ovládania prevádzkových režimov, správy rýchlosti ventilátorov, monitoringu teplôt, senzorov kvality vzduchu, časovačov a konfiguračných profilov pre jednotlivé režimy.
Ovládanie prevádzkového režimu
Vallox používa dva základné režimy (Home a Away) — jeden je vždy aktívny. Tri časované režimy (Boost, Fireplace, Programmable) môžu dočasne prepísať základný režim.
- State (Home/Away) — prepínač základného režimu cez register H:4609. Zápis 0 pre Home, 1 pre Away.
- Mode (Override State) — viachodnotový prepínač na registri H:4610. Zápis 0 pre normálnu prevádzku, 5 pre vypnutie jednotky.
Priorita režimov pri súčasnej aktivácii viacerých režimov:
- Programmable režim (najvyššia)
- Fireplace režim
- Boost režim
- Základný režim Home/Away (najnižšia)
Ovládanie rýchlosti ventilátora
Rýchlosť ventilátora sa konfiguruje samostatne pre každý prevádzkový režim ako percento (0–100 %):
- Fan Speed (Home) — nastavenie rýchlosti pre režim Home (H:20507)
- Fan Speed (Away) — nastavenie rýchlosti pre režim Away (H:20501)
- Fan Speed (Boost) — nastavenie rýchlosti pre režim Boost (H:20513)
- Current Fan Speed — senzor aktuálnej rýchlosti ventilátora, len na čítanie (H:4353)
- Current Fan Speed (Dimmer) — dimmer reprezentácia aktuálnej rýchlosti (rovnaký register H:4353)
Režim Programmable má samostatné ovládanie prívodného a odvodného ventilátora:
- Programmable Mode Supply Fan Speed — rýchlosť prívodného ventilátora pre režim Programmable (H:20495)
- Programmable Mode Extract Fan Speed — rýchlosť odvodného ventilátora pre režim Programmable (H:20494)
Monitoring teplôt
Šablóna obsahuje päť teplotných senzorov. Všetky teploty sú uložené v centKelvinoch a konvertované automaticky: Celsius = register_value / 100 - 273.15.
| Zariadenie | Register | Popis |
|---|---|---|
| Outdoor Air Temperature | H:4356 | Vonkajší vzduch pred vstupom do jednotky |
| Extract Air Temperature | H:4354 | Vzduch odvádzaný z miestností pred rekuperáciou tepla |
| Exhaust Air Temperature | H:4355 | Vzduch vypúšťaný von po rekuperácii tepla |
| Supply Cell Air Temperature | H:4357 | Vzduch vo vnútri rekuperačnej bunky (prívodná strana) |
| Supply Air Temperature | H:4358 | Čerstvý vzduch privádzaný do miestností po rekuperácii tepla |
Monitoring kvality vzduchu
- Humidity — relatívna vlhkosť v percentách (H:4363, vyžaduje voliteľný senzor vlhkosti)
- CO2 Level — koncentrácia CO2 v ppm (H:4364, vyžaduje voliteľný senzor CO2)
Časovače a ovládanie režimov
- Boost Remaining Time — zapíšte požadované minúty na aktiváciu režimu Boost, 0 na deaktiváciu, 65535 pre neobmedzený čas (H:4612)
- Boost Timer Enabled — zapnutie/vypnutie odpočtu časovača Boost (H:21766)
- Weekly Timer Enabled — zapnutie/vypnutie týždenného programu (H:4615)
- Defrosting — indikátor stavu odmrazovacieho cyklu (H:4611)
Cieľové teploty pre režimy
Každý režim má termostatové zariadenie, ktoré číta aktuálnu teplotu odvádzaného vzduchu (H:4354) a umožňuje nastaviť cieľovú teplotu prívodného vzduchu:
- Home Mode Temperature Target — cieľový register H:20508
- Away Mode Temperature Target — cieľový register H:20502
- Boost Mode Temperature Target — cieľový register H:20514
- Programmable Mode Temperature Target — cieľový register H:20493
Ovládanie kvality vzduchu pre režimy
Automatické prispôsobenie rýchlosti ventilátora na základe vlhkosti a CO2 je možné zapnúť pre každý režim:
- Home Mode RH Control / CO2 Control — H:20505 / H:20506
- Away Mode RH Control / CO2 Control — H:20499 / H:20500
- Boost Mode RH Control / CO2 Control — H:20511 / H:20512
Diagnostika
- Cell State — prevádzkový stav rekuperačnej bunky (H:4616)
- Remaining Time for Filter — počet dní do výmeny filtra (H:4620)
- Command Variable — špeciálny príkazový register pre servisné operácie (H:4627)
- Programmable Mode Duration — predvolená dĺžka režimu Programmable v minútach (H:20496)
Ďalšie možnosti
Jednotky Vallox tiež poskytujú Modbus registre pre ovládanie časovača režimu Fireplace (H:4613), časovač režimu Programmable (H:4614), hlásenie poruchových stavov (H:4621), samostatný monitoring rýchlosti prívodného/odvodného ventilátora, konfiguráciu rýchlosti ventilátora pre režim Fireplace, nastavenia intervalu výmeny filtra a voliteľný vstup externého teplotného senzora. Tieto je možné pridať do šablóny TapHome v budúcej aktualizácii.
Riešenie problémov
Žiadna Modbus komunikácia
- Skontrolujte zapojenie RS-485 na konektore X102 — overte polaritu svoriek A/B
- Potvrďte, že sériové parametre RTU-to-TCP brány sa zhodujú s jednotkou Vallox (predvolené: 19200 baud, párna parita, 1 stop bit)
- Uistite sa, že IP adresa brány je správna a dostupná z TapHome Core
- Skontrolujte, že Modbus slave adresa sa zhoduje medzi jednotkou Vallox a konfiguráciou TapHome
Teplotné hodnoty zobrazujú nesprávne údaje
Všetky teplotné registre používajú kódovanie centKelvin. Šablóna TapHome konverziu vykonáva automaticky (value / 100 - 273.15). Ak sa zobrazujú surové hodnoty namiesto stupňov Celzia, overte správnosť importu šablóny.
Zmeny režimu sa neaplikujú
Počas aktívnych odmrazovacích cyklov môže jednotka ignorovať príkazy na zmenu režimu. Prepínač Defrosting (H:4611) indikuje, kedy je odmrazovanie aktívne. Počkajte na dokončenie cyklu pred zmenou režimov. Okrem toho skontrolujte prioritu režimov — režim s vyššou prioritou prepíše režimy s nižšou prioritou.
Režim Boost sa nedeaktivuje
Zapíšte 0 do registra H:4612 (Boost Remaining Time) na zastavenie režimu Boost. Ak bol prepínač Boost Timer Enabled (H:21766) nastavený na 0 (vypnutý), odpočet časovača bol deaktivovaný a Boost beží neobmedzene, kým nebude manuálne zastavený.
