Systemair SAVE VTR 700

Modbus RTU
Submitted by
Last updated: 03. 2026

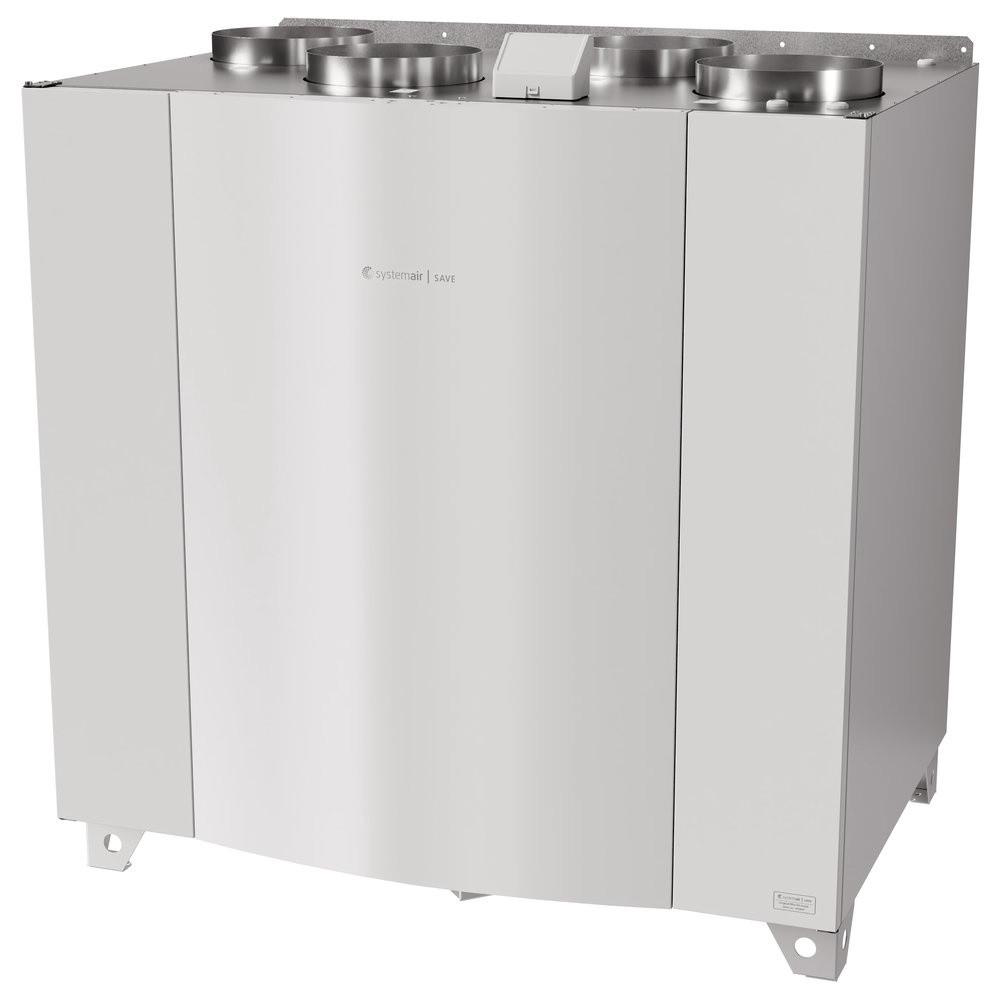

Systemair SAVE VTR 700

Systemair SAVE VTR 700 je rezidenčná rekuperačná jednotka (HRV), ktorá komunikuje s TapHome cez Modbus RTU pomocou 3-vodičového pripojenia RS-485 (A, B, GND). Šablóna poskytuje ovládanie užívateľských režimov, rýchlosti ventilátora, ECO režimu, voľného chladenia a monitoruje teploty, úrovne CO2, vlhkosť a otáčky ventilátorov. Komplexný systém monitorovania alarmov hlási viac ako 30 alarmových stavov priamo v TapHome.

SAVE VTR 700 je súčasťou rodiny Systemair SAVE. Ostatné modely SAVE (VSR 300, VSR 500, VTC, VTR) používajúce rovnakú riadiacu platformu by mali byť kompatibilné s touto šablónou, pretože zdieľajú rovnakú mapu Modbus registrov.

Hardvérové pripojenie

Zapojenie RS-485

Pripojte pomocou 3-vodičového pripojenia RS-485 k Connection Board (CB) vo vnútri jednotky:

  • A → A+/D+ na TapHome RS-485
  • B → B-/D- na TapHome RS-485
  • GND → GND na napájacom zdroji TapHome (povinné)

Dôležité — Uzemnenie

Vodič GND musí byť prepojený medzi jednotkou Systemair a napájacím zdrojom TapHome. Bez správneho uzemnenia môžu nastať chyby v komunikácii.

Technické špecifikácie
  • Protokol: Modbus RTU Slave, RS-485
  • Prenosová rýchlosť: 9600 až 115200 (konfigurovateľná)
  • Predvolená prenosová rýchlosť: 115200
  • Parita: None, Even alebo Odd (konfigurovateľná)
  • Stop bity: 1
  • Slave adresa: 1–247 (konfigurovateľná)
  • Všetky registre: 16-bitové celé čísla

Konfigurácia

Povolenie Modbus komunikácie

Modbus RTU je štandardne dostupný na Connection Board (CB). Komunikačné parametre je možné zmeniť cez ovládací panel jednotky:

  1. Prejdite na Service → Communication → Modbus
  2. Nastavte Slave adresu (predvolená: 1)
  3. Nastavte prenosovú rýchlosť (predvolená šablóny: 115200)
  4. Nastavte paritu (predvolená šablóny: None)
  5. Potvrďte a v prípade potreby reštartujte

Pre TapHome: Nakonfigurujte TapHome tak, aby zodpovedal nastaveniam jednotky — 115200 baud, bez parity, 1 stop bit, zodpovedajúce Slave ID.

Alternatíva Modbus TCP — Systemair ponúka Internet Access Module (IAM, čl. č. 211243) ako príslušenstvo, ktorý poskytuje prístup cez Modbus TCP po Ethernete na porte 502. Možno ho použiť ako alternatívu k priamemu zapojeniu RS-485.

Inicializačný skript

Šablóna spúšťa inicializačný skript, ktorý nastaví typ regulácie rýchlosti ventilátora na „Manual %" (H:1273=0) a povolí detekciu zastavenia ventilátora (H:1352=1). Tieto nastavenia sa aplikujú automaticky pri pripojení TapHome k jednotke.

Možnosti zariadenia

Ovládanie užívateľského režimu

Active User Mode — prepínač s viacerými hodnotami, ktorý číta aktuálny režim z I:1160 a zapisuje zmeny režimu cez H:1161. K dispozícii je desať prevádzkových režimov:

HodnotaRežimPopis
0AutoAutomatické vetranie na základe riadenia podľa dopytu (snímače CO2/RH)
1ManualFixná rýchlosť ventilátora nastavená zariadením Fan Speed
2CrowdedZvýšené vetranie pre obsadené priestory (časované)
3RefreshMaximálny vetracíimpulz (časovaný)
4FireplaceZnížený odťah na vytvorenie pretlaku pre krby (časované)
5AwayZnížené vetranie počas neprítomnosti (časované)
6HolidayMinimálne vetranie pri dlhšej neprítomnosti (časované)
7Cooker HoodZvýšený odťah pre kuchynské vetranie (časované)
8Vacuum CleanerUpravený prietok pre centrálne vysávanie (časované)
9Pressure GuardUdržiava tlakovú rovnováhu pri ovplyvnení prietoku externými zariadeniami

Každý režim má konfigurovateľné rýchlosti prívodného a odťahového ventilátora viditeľné ako servisné atribúty (celkom 22), zobrazujúce aktuálne percento rýchlosti ventilátora pre prívodný (SAF) aj odťahový (EAF) ventilátor v každom režime.

Ovládanie rýchlosti ventilátora

Fan Speed — 4-úrovňový prepínač s viacerými hodnotami (H:1130) s offsetovou konverziou (čítanie: −1, zápis: +1):

HodnotaÚroveň
0Off
1Low
2Normal
3High

Rýchlosť ventilátora platí, keď je jednotka v režime Manual. V ostatných režimoch je rýchlosť ventilátora určená konfiguráciou aktívneho užívateľského režimu.

Supply Fan Speed a Extract Fan Speed — analógové vstupné zariadenia monitorujúce aktuálnu prevádzku ventilátora. Každé má servisný atribút zobrazujúci skutočné otáčky ventilátora zo snímača TACHO (I:12400 pre prívodný, I:12401 pre odťahový).

Monitorovanie teploty

Šablóna poskytuje dva teplotné snímače s automatickou konverziou °C × 10:

  • Outdoor Air Temperature (H:12101) — vonkajšia teplota z protimrazového snímača. Servisný atribút: Room Air Temperature (I:12103, voliteľný snímač)
  • Supply Air Temperature (H:12102) — teplota prívodného vzduchu za výmenníkom tepla. Tri servisné atribúty: Extract Air Temperature (I:12104), Frost Protection Temperature (I:12100) a Overheat Temperature (I:12107)
Monitorovanie kvality vzduchu
  • Highest CO2 (H:1001) — najvyššia hodnota zo všetkých pripojených snímačov CO2 v ppm. Päť servisných atribútov zobrazuje jednotlivé hodnoty snímačov (I:12150–I:12154)
  • Highest Humidity (H:1000) — najvyššia hodnota zo všetkých pripojených snímačov RH v % (konverzia hodnoty ÷ 100)
ECO režim

ECO Mode (H:2504) — booleovský prepínač, ktorý povoľuje úsporný režim. Pri aktivácii ECO režim znižuje energiu na vykurovanie aplikovaním konfigurovateľného teplotného offsetu na vykurovací setpoint.

  • Servisný atribút: Heating Offset During ECO Mode (H:2503, ÷10, °C) — zobrazuje aktuálny offset
  • Servisná akcia: Set Temperature Offset — konfiguruje vykurovací offset (1–10 °C)
Voľné chladenie

Free Cooling Enable (H:4100) — booleovský prepínač, ktorý povoľuje nočné voľné chladenie. Keď je vonkajšia teplota dostatočne nízka, jednotka využíva chladný vonkajší vzduch na predchladenie budovy bez spustenia aktívneho chladiaceho systému.

  • Servisný atribút: Free Cooling Active (I:4110) — indikuje, či sa voľné chladenie práve vykonáva
Monitorovanie alarmov

Modul monitoruje viac ako 30 alarmových stavov cez ReadScript. Pri aktívnom alarme je hlásený ako chyba v TapHome. Monitorované alarmy zahŕňajú:

  • Alarmy ventilátorov: SAF/EAF riadenie, SAF/EAF otáčky
  • Ochranné alarmy: protimrazová ochrana, odmrazovanie, prehriatie, požiar
  • Alarmy snímačov: FPT, OAT, SAT, RAT, EAT, ECT, EFT, OHT, EMT teplotné snímače
  • Systémové alarmy: RGS (rotačná ochrana), BYS (bypass), sekundárny vzduch, filter, externé zastavenie
  • Alarmy kvality vzduchu: RH, CO2, nízka SAT
  • Ostatné: manuálne prepísanie výstupov, PDM snímače, manuálne zastavenie ventilátora

Servisná akcia Clear All Alarms zapíše do všetkých 30 registrov vymazania alarmov a resetuje všetky alarmové stavy naraz.

Servisná diagnostika

Modul sprístupňuje päť servisných atribútov na monitorovanie stavu systému:

  • System Time (H:6001–H:6006) — aktuálny dátum a čas vo formáte HH:MM DD.MM.YYYY
  • Actual Season (H:1038) — Summer alebo Winter
  • Indoor IAQ Level (I:1122) — Economic, Good alebo Improving
  • Fan Speed Regulation Type (H:1273) — Manual %, Manual RPM, Constant Pressure, Constant Flow alebo External
  • Demand Control (I:1003) — CO2 alebo RH

Dve servisné akcie umožňujú nastavenie hodín jednotky:

  • Set Date — zapíše rok (2020–2999), mesiac (1–12), deň (1–31)
  • Set Time — zapíše hodinu (0–23), minútu (0–59), sekundu (0–59)

Servisná akcia Set Fan Speed Regulation Type umožňuje prepínanie medzi režimami regulácie Manual %, Manual RPM, Pressure, Flow a External.

Ďalšie možnosti

SAVE VTR 700 sprístupňuje aj Modbus registre na ovládanie teplotného setpointu (H:2001, rozsah 12–30 °C s výberom režimu riadenia supply/room/extract), samostatný register povolenia ECO režimu, stav aktívnej ECO funkcie, aktuálne výstupné percentá rýchlosti ventilátorov (SAF/EAF 0–100 %), sledovanie doby výmeny filtra so zostávajúcim časom, jednotlivé snímače teploty odťahového vzduchu a relatívnej vlhkosti a kompletný 7-dňový týždenný rozvrh s dvoma periódami denne a teplotnými offsetmi. Tieto je možné pridať v budúcej aktualizácii šablóny.

Register teplotného setpointu (H:2001) nie je zahrnutý v aktuálnej šablóne. Na ovládanie setpointu prívodného vzduchu ho možno pridať ako vlastné Modbus zariadenie v TapHome s holding registrom 2001 a rozsahom hodnôt 120–300 (reprezentujúcim 12,0–30,0 °C s konverziou ÷10).

Riešenie problémov

Žiadna Modbus komunikácia
  1. Skontrolujte RS-485 káble:
    • A správne pripojené k A+/D+ na TapHome
    • B správne pripojené k B-/D- na TapHome
    • GND pripojený k zemi napájacieho zdroja TapHome — najčastejší problém
  2. Overte, či Modbus Slave adresa súhlasí medzi jednotkou a TapHome
  3. Potvrďte, že TapHome je nastavený na: 115200 baud, bez parity, 1 stop bit (alebo zodpovedajúce nakonfigurovaným parametrom jednotky)
  4. Skontrolujte Connection Board (CB) pre správne pripojenie RS-485 terminálov
Užívateľský režim sa nemení
  1. Overte, či jednotka nie je v časovanom režime (Crowded, Refresh, Fireplace, Away, Holiday) — časované režimy musia vypršať alebo byť manuálne zrušené pred prepnutím
  2. Skontrolujte, či register zápisu (H:1161) odpovedá — register čítania (I:1160) a register zápisu majú rôzne adresy
  3. Hodnota režimu 12 (PressureGuard) je automaticky mapovaná na hodnotu 9 v šablóne
Nesprávne hodnoty teploty
  1. Teplotné hodnoty používajú konverziu ÷10 — surová hodnota 215 znamená 21,5 °C
  2. Overte správny snímač: Outdoor Air používa H:12101 (protimrazový snímač), Supply Air používa H:12102
  3. Voliteľné snímače (room air, extract air) vyžadujú inštaláciu voliteľného hardvéru snímača

Dostupné zariadenia

Systemair SAVE VTR 700 Modul
Servisné atribúty
Systémový čas
Aktuálne ročné obdobie
Úroveň IAQ vnútorného vzduchu
Typ regulácie rýchlosti ventilátora
Riadenie podľa dopytu
Servisné akcie
Nastaviť dátum
Nastaviť čas
Nastaviť typ regulácie rýchlosti ventilátora
Vymazať všetky alarmy

SAVE VTR 700

Čítanie (modul)
#alarms
IF(MODBUSR(H, 15001, Uint16) = 1, ADDERROR("SAF_CTRL_ALARM"));
IF(MODBUSR(H, 15008, Uint16) = 1, ADDERROR("EAF_CTRL_ALARM"));
IF(MODBUSR(H, 15015, Uint16) = 1, ADDERROR("FROST_PROT_ALARM"));
IF(MODBUSR(H, 15022, Uint16) = 1, ADDERROR("DEFROSTING_ALARM"));
IF(MODBUSR(H, 15029, Uint16) = 1, ADDERROR("SAF_RPM_ALARM"));
IF(MODBUSR(H, 15036, Uint16) = 1, ADDERROR("EAF_RPM_ALARM"));
IF(MODBUSR(H, 15057, Uint16) = 1, ADDERROR("FTP_ALARM"));
IF(MODBUSR(H, 15064, Uint16) = 1, ADDERROR("OAT_ALARM"));
IF(MODBUSR(H, 15071, Uint16) = 1, ADDERROR("SAT_ALARM"));
IF(MODBUSR(H, 15078, Uint16) = 1, ADDERROR("RAT_ALARM"));
IF(MODBUSR(H, 15085, Uint16) = 1, ADDERROR("EAT_ALARM"));
IF(MODBUSR(H, 15092, Uint16) = 1, ADDERROR("ECT_ALARM"));
IF(MODBUSR(H, 15099, Uint16) = 1, ADDERROR("EFT_ALARM"));
IF(MODBUSR(H, 15106, Uint16) = 1, ADDERROR("OHT_ALARM"));
IF(MODBUSR(H, 15113, Uint16) = 1, ADDERROR("EMT_ALARM"));
IF(MODBUSR(H, 15120, Uint16) = 1, ADDERROR("RGS_ALARM"));
IF(MODBUSR(H, 15127, Uint16) = 1, ADDERROR("BYS_ALARM"));
IF(MODBUSR(H, 15134, Uint16) = 1, ADDERROR("SECONDARY_AIR_ALARM"));
IF(MODBUSR(H, 15141, Uint16) = 1, ADDERROR("FILTER_ALARM"));
IF(MODBUSR(H, 15148, Uint16) = 1, ADDERROR("EXTRA_CONTROLLER_ALARM"));
IF(MODBUSR(H, 15155, Uint16) = 1, ADDERROR("EXTERNAL_STOP_ALARM"));
IF(MODBUSR(H, 15162, Uint16) = 1, ADDERROR("RH_ALARM"));
IF(MODBUSR(H, 15169, Uint16) = 1, ADDERROR("CO2_ALARM"));
IF(MODBUSR(H, 15176, Uint16) = 1, ADDERROR("LOW_SAT_ALARM"));
IF(MODBUSR(H, 15501, Uint16) = 1, ADDERROR("MANUAL_OVERRIDE_OUTPUTS_ALARM"));
IF(MODBUSR(H, 15508, Uint16) = 1, ADDERROR("PDM_RHS_ALARM"));
IF(MODBUSR(H, 15515, Uint16) = 1, ADDERROR("PDM_EAT_ALARM"));
IF(MODBUSR(H, 15522, Uint16) = 1, ADDERROR("MANUAL_FAN_STOP_ALARM"));
IF(MODBUSR(H, 15529, Uint16) = 1, ADDERROR("OVERHEAT_TEMPERATURE_ALARM"));
IF(MODBUSR(H, 15536, Uint16) = 1, ADDERROR("FIRE_ALARM"));
Servisné atribúty
System Time
var year := MODBUSR(H, 6000, Uint16);
var month := MODBUSR(H, 6001, Uint16);
var day := MODBUSR(H, 6002, Uint16);
var hour := MODBUSR(H, 6003, Uint16);
var minute := MODBUSR(H, 6004, Uint16);
var second := MODBUSR(H, 6005, Uint16);
RETURN(hour + ":" + minute + "  "
+ day + ". " + month + ". " + year);
Actual season
SWITCH(MODBUSR(H, 1038, uint16), 0, "Summer", 1, "Winter", "Error")
Indoors IAQ level
SWITCH(MODBUSR(A, 1122, Uint16), 0, "Economic", 1, "Good", 2, "Improving", "Error");
Type of fan speed regulation
SWITCH(MODBUSR(H, 1273, Uint16),
 0, "Manual %",
 1, "Manual RPM",
 2, "Constant Pressure",
 3, "Constant Flow",
 4, "External",
 "Error");
Demand Control
SWITCH(MODBUSR(A, 1003, Uint16), 0, "CO₂", 1, "RH", "Error")
Servisné akcie
Set Date
Parametre: Year (2020–2999 y), Month (1–12 mo), Day (1–31 da)
MODBUSW(H, 6000, Uint16, y);
MODBUSW(H, 6001, Uint16, mo);
MODBUSW(H, 6002, Uint16, da);
Set Time
Parametre: Hour (0–23 ho), Minute (0–59 mi), Second (0–59 se)
MODBUSW(H, 6003, Uint16, ho);
MODBUSW(H, 6004, Uint16, mi);
MODBUSW(H, 6005, Uint16, se);
Set Fan Speed Regulation Type
Parametre: Regulation_unit
MODBUSW(H, 1273, Uint16, ru);
Clear all alarms
MODBUSW(H, 15002, Uint16, 1);
MODBUSW(H, 15009, Uint16, 1);
MODBUSW(H, 15016, Uint16, 1);
MODBUSW(H, 15023, Uint16, 1);
MODBUSW(H, 15030, Uint16, 1);
MODBUSW(H, 15037, Uint16, 1);
MODBUSW(H, 15058, Uint16, 1);
MODBUSW(H, 15065, Uint16, 1);
MODBUSW(H, 15072, Uint16, 1);
MODBUSW(H, 15079, Uint16, 1);
MODBUSW(H, 15086, Uint16, 1);
MODBUSW(H, 15093, Uint16, 1);
MODBUSW(H, 15100, Uint16, 1);
MODBUSW(H, 15107, Uint16, 1);
MODBUSW(H, 15114, Uint16, 1);
MODBUSW(H, 15121, Uint16, 1);
MODBUSW(H, 15128, Uint16, 1);
MODBUSW(H, 15135, Uint16, 1);
MODBUSW(H, 15142, Uint16, 1);
MODBUSW(H, 15149, Uint16, 1);
MODBUSW(H, 15156, Uint16, 1);
MODBUSW(H, 15163, Uint16, 1);
MODBUSW(H, 15170, Uint16, 1);
MODBUSW(H, 15177, Uint16, 1);
MODBUSW(H, 15184, Uint16, 1);
MODBUSW(H, 15502, Uint16, 1);
MODBUSW(H, 15509, Uint16, 1);
MODBUSW(H, 15510, Uint16, 1);
MODBUSW(H, 15516, Uint16, 1);
MODBUSW(H, 15523, Uint16, 1);
MODBUSW(H, 15530, Uint16, 1);
MODBUSW(H, 15537, Uint16, 1);
MODBUSW(H, 15544, Uint16, 1);
Aktívny užívateľský režim Viacstavový prepínač

Prevádzkový režim vetrania — Auto, Manual, Crowded, Refresh, Fireplace, Away, Holiday, Cooker Hood, Vacuum Cleaner, Pressure Guard

Register: I:1160 → H:1161 UInt16 multi-value
Hodnoty / Stavy: Auto · Manual · Crowded · Refresh · Fireplace · Away · Holiday · Cooker Hood · Vacuum Cleaner · Pressure Guard

Aktívny užívateľský režim

Čítanie stavu prepínača
var mod := MODBUSR(A, 1160, uInt16);
if(mod = 12, 9, mod);
Zápis stavu prepínača
MODBUSWNE(H, 1161 ,Uint16, Mu+1)
Servisné atribúty
Crowded Supply Speed
MODBUSR(A, 1204, Uint16) + " %";
Crowded Extract Speed
MODBUSR(A, 1205, Uint16) + " %";
Refresh Supply Speed
MODBUSR(A, 1206, Uint16) + " %";
Refresh Extract Speed
MODBUSR(A, 1207, Uint16) + " %";
Fireplace Supply Speed
MODBUSR(A, 1208, Uint16) + " %";
Fireplace Extract Speed
MODBUSR(A, 1209, Uint16) + " %";
Away Supply Speed
MODBUSR(A, 1210, Uint16) + " %";
Away Extract Speed
MODBUSR(A, 1211, Uint16) + " %";
Holiday Supply Speed
MODBUSR(A, 1212, Uint16) + " %";
Holiday Extract Speed
MODBUSR(A, 1213, Uint16) + " %";
Cooker Supply Speed
MODBUSR(A, 1215, Uint16) + " %";
Cooker Extract Speed
MODBUSR(A, 1216, Uint16) + " %";
Vacuum Supply Speed
MODBUSR(A, 1217, Uint16) + " %";
Vacuum Extract Speed
MODBUSR(A, 1218, Uint16) + " %";
Supply Active User Mode
MODBUSR(A, 1230, Uint16) + " %";
Extract Active User Mode
MODBUSR(A, 1231, Uint16) + " %";
Manual Supply Speed
MODBUSR(A, 1200, Uint16) + " %";
Manual Extract Speed
MODBUSR(A, 1201, Uint16) + " %";
Auto Supply Speed
MODBUSR(A, 1202, Uint16) + " %";
Auto Extract Speed
MODBUSR(A, 1203, Uint16) + " %";
Low Fan Supply Speed
MODBUSR(A, 1218, Uint16) + " %";
Low Fan Extract Speed
MODBUSR(A, 1219, Uint16) + " %";
ECO režim Prepínač

Úsporný režim — znižuje vykurovanie aplikovaním konfigurovateľného teplotného offsetu

Register: H:2504 Bool
Servisné akcie
Nastaviť teplotný offset

ECO režim

Čítanie stavu prepínača
MODBUSR(H, 2504, Bool)
Zápis stavu prepínača
MODBUSW(H, 2504, Bool, St)
Servisné atribúty
Heating offset during ECO mode
MODBUSR(H, 2503, Uint16)/10 + " °C";
Servisné akcie
Set temperature offset [°C]
Parametre: Offset (1–10 off)
MODBUSW(H, 2503, Uint16, off*10);
Rýchlosť odťahového ventilátora Analógový vstup Len na čítanie

Rýchlosť odťahového ventilátora s monitorovaním otáčok zo snímača TACHO

UInt16 numeric
Servisné atribúty
Otáčky odťahového ventilátora

Rýchlosť odťahového ventilátora

Čítanie vstupnej úrovne
MODBUSR(H, 14001, uint16)/100
Servisné atribúty
Extract Fan r/min
MODBUSR(A, 12401, Uint16) + " rpm";
Rýchlosť ventilátora Viacstavový prepínač

Manuálna úroveň rýchlosti ventilátora — Off, Low, Normal, High

Register: H:1130 UInt16 multi-value
Hodnoty / Stavy: ${level_0Of3} · ${level_1Of3} · Normal · ${level_3Of3}

Rýchlosť ventilátora

Čítanie stavu prepínača
MODBUSR(H, 1130, Uint16)-1
Zápis stavu prepínača
MODBUSW(H, 1130, Uint16, Mu+1)
Povolenie voľného chladenia Prepínač

Nočné voľné chladenie vonkajším vzduchom na predchladenie budovy

Register: H:4100 Bool

Povolenie voľného chladenia

Čítanie stavu prepínača
MODBUSR(H, 4100, Bool)
Zápis stavu prepínača
MODBUSW(H, 4100, Bool, St)
Servisné atribúty
Free Cooling Active
IF(MODBUSR(A, 4110, Uint16) = 1, "Yes", "No")
Najvyššie CO2 Premenná Len na čítanie

Najvyššia hodnota CO2 zo všetkých pripojených snímačov s jednotlivými hodnotami snímačov

Register: H:1001 UInt16 Jednotka: ppm numeric
Servisné atribúty
Snímač 1
Snímač 2
Snímač 3
Snímač 4
Snímač 5

Najvyššie CO2

Čítanie
MODBUSR(H, 1001, Uint16)
Servisné atribúty
Sensor 1
MODBUSR(A, 12150, Uint16) + " ppm";
Sensor 2
MODBUSR(A, 12151, Uint16) + " ppm";
Sensor 3
MODBUSR(A, 12152, Uint16) + " ppm";
Sensor 4
MODBUSR(A, 12153, Uint16) + " ppm";
Sensor 5
MODBUSR(A, 12154, Uint16) + " ppm";
Najvyššia vlhkosť Premenná Len na čítanie

Najvyššia hodnota relatívnej vlhkosti zo všetkých pripojených snímačov RH

Register: H:1000 UInt16 Jednotka: % numeric

Najvyššia vlhkosť

Čítanie
MODBUSR(H, 1000, UInt16)/100
Vonkajšia teplota vzduchu Teplotný senzor Len na čítanie
Register: H:12101 Int16 Jednotka: °C numeric
Servisné atribúty
Snímač teploty vzduchu v miestnosti

Vonkajšia teplota vzduchu

Čítanie teploty
MODBUSR(H, 12101, Int16) / 10
Servisné atribúty
Room Air Temperature sensor
MODBUSR(A, 12103, Uint16)/10 + "°C";
Teplota prívodného vzduchu Teplotný senzor Len na čítanie
Register: H:12102 Int16 Jednotka: °C numeric
Servisné atribúty
Snímač teploty odťahového vzduchu
Snímač teploty protimrazovej ochrany
Snímač teploty prehriania

Teplota prívodného vzduchu

Čítanie teploty
MODBUSR(H, 12102, Int16) / 10
Servisné atribúty
Extract Air Temperature sensor
MODBUSR(A, 12104, Uint16)/10 + "°C";
Frost Protection Temperature Sensor
MODBUSR(A, 12100, Uint16)/10 + "°C";
Overheat Temperature sensor
MODBUSR(A, 12107, Uint16)/10 + "°C";
Rýchlosť prívodného ventilátora Analógový vstup Len na čítanie

Rýchlosť prívodného ventilátora s monitorovaním otáčok zo snímača TACHO

UInt16 numeric
Servisné atribúty
Otáčky prívodného ventilátora

Rýchlosť prívodného ventilátora

Čítanie vstupnej úrovne
MODBUSR(H, 14000, Uint16)/100
Servisné atribúty
Supply fan r/min
MODBUSR(A, 12400, Uint16) + " rpm"
Pripojenie: Modbus RTU • 115200 baud• 8N1 • Slave ID: $[SlaveId]
Možné vylepšenia (11)
  • H:2001 Temperature Setpoint — REG_TC_SP (H:2001, 12.0–30.0°C, /10 conversion) — primary temperature setpoint for supply air temperature control
  • H:2031 Temperature Control Mode — REG_TC_CONTROL_MODE (H:2031); 0=Supply, 1=Room, 2=Extract — selects which temperature sensor drives the control loop
  • H:1162 User Mode Change Request — REG_USERMODE_HMI_CHANGE_REQUEST (H:1162); direct mode switch 0–7 without multi-value switch — alternative to Active User Mode device
  • I:1111/1112 User Mode Remaining Time — 32-bit value (low + high word) showing remaining time for timed user modes (Holiday, Away, Fireplace, Refresh, Crowded)
  • H:2505 ECO Mode Enable — REG_ECO_MODE_ON_OFF (H:2505); separate from ECO offset — template uses H:2504 (offset) as the switch
  • I:2506 ECO Function Active — REG_ECO_FUNCTION_ACTIVE (I:2506); indicates if ECO mode conditions are currently met
  • I:14001/14002 SAF/EAF Fan Speed Output — REG_OUTPUT_SAF (I:14001) and REG_OUTPUT_EAF (I:14002); actual fan speed output 0–100%
  • H:7001 Filter Replacement Period — REG_FILTER_PERIOD (H:7001, 3–15 months) and remaining time (I:7005/7006) — filter maintenance tracking
  • I:12105 Extract Air Temperature — REG_SENSOR_EAT (H:12105, /10 °C); extract air temperature — available as accessory sensor
  • I:12109 Relative Humidity Sensor — REG_SENSOR_RHS (H:12109, 0–100%); relative humidity — accessory sensor, useful alongside Highest Humidity device
  • H:5001–5114 Week Schedule — Complete 7-day, 2-period schedule with temperature offsets and fan levels — complex multi-register configuration
Stiahnuť šablónu

Zdroje

  • Systemair SAVE Modbus Variable List Rev.36
    2026-03-20
  • Home Assistant Systemair Integration
    github.com 2026-03-20
