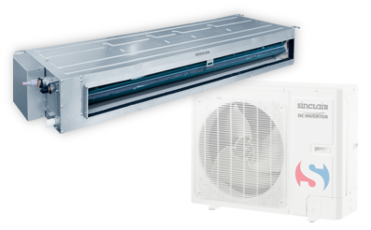

Sinclair Uni Split Klimatizácia

Sinclair Uni Split je DC Inverter split klimatizačná jednotka s integrovaným rozhraním Modbus RTU (RS-485) BMS priamo v riadiacej jednotke vnútorného dielu. Externý komunikačný modul nie je potrebný. Šablóna TapHome poskytuje riadenie teploty, výber prevádzkového režimu, otáčky ventilátora, vertikálne a horizontálne pozície lamiel, režim spánku a sledovanie vonkajšej teploty.

Na jednu zbernicu Modbus RTU je možné pripojiť až 255 jednotiek. Každá jednotka vyžaduje jedinečnú slave adresu (1–255) nakonfigurovanú cez káblový ovládač (postup nastavenia adresy nájdete v servisnom manuáli jednotky).

Hardvérové pripojenie

Zapojenie RS-485

Vnútorná jednotka Sinclair Uni Split má integrované rozhranie RS-485, ktoré sa pripája priamo k TapHome Core:

  • A+ na RS-485 svorke vnútornej jednotky –> A+/D+ na TapHome
  • B- na RS-485 svorke vnútornej jednotky –> B-/D- na TapHome
  • GND –> GND na napájacom zdroji TapHome

Dôležité – Uzemnenie

Vodič GND musí byť prepojený medzi vnútornou jednotkou a TapHome. Bez správneho uzemnenia môžu nastať komunikačné chyby.

Technické parametre
ParameterHodnota
RozhranieRS-485
ProtokolModbus RTU
Prenosová rýchlosť9600 bps (predvolené)
Dátové bity8
ParitaŽiadna
Stop bity1
Slave adresa1–255
Max. jednotiek255 na zbernicu

Konfigurácia

Aktivácia Modbus komunikácie

Rozhranie Modbus je integrované v riadiacej jednotke vnútorného dielu a je predvolene aktívne. Slave adresu je potrebné nakonfigurovať cez káblový ovládač pred pripojením k TapHome:

  1. Otvorte servisné nastavenia na káblovom ovládači (pozri servisný manuál jednotky)
  2. Nastavte Modbus slave adresu (1–255). Pre jednu jednotku použite adresu 1
  3. Nastavte režim adresy: režim “central controller” podporuje adresy 1–16; režim “PC address” podporuje adresy 1–255
  4. Prepojte RS-485 kabeláž medzi jednotkou a TapHome Core
  5. V TapHome nakonfigurujte pripojenie Modbus RTU s parametrami: 9600 baud, bez parity, 1 stop bit, 8 dátových bitov

BMS/PC ovládanie je rovnocenné s lokálnym ovládaním. Posledný odoslaný príkaz má prioritu – ak TapHome zapíše hodnotu, môže byť prepísaná lokálnym diaľkovým ovládačom a naopak.

Schopnosti zariadenia

Riadenie teploty

Ambient Temperature (H:4 čítanie / H:20 zápis) je primárne termostatové zariadenie. Číta vnútornú teplotu okolia z registra H:4 s kódovaním x10 (delené 10 pre zobrazenie v stupňoch Celzia) a zapisuje teplotnú požiadavku do registra H:20 v rozsahu 16–30 stupňov Celzia.

Dva servisné atribúty poskytujú ďalšie teplotné údaje:

  • Temperature of Air Return (H:82) – teplota okolia pri návrate vzduchu (kódovanie x10)
  • Temperature of Light Board (H:83) – teplota okolia svetelnej dosky vnútornej jednotky (kódovanie x10)

Outdoor Temperature (H:49) číta vonkajšiu teplotu priamo v stupňoch Celzia (bez konverzie, presnosť 1 stupeň Celzia, rozsah -100 až 155 stupňov Celzia).

Napájanie a prevádzkový režim
  • Power ON/OFF (H:2) – zapína (0xAA = 170) alebo vypína (0x55 = 85) vnútornú jednotku. Šablóna používa konverziu Switch() na mapovanie týchto hodnôt na štandardné stavy ON/OFF
  • Operation Mode (H:17) – výber prevádzkového režimu: Chladenie (1), Kúrenie (2), Sušenie (3), Len ventilátor (4) alebo Automatický (5)

Jednotky len na chladenie: Na jednotkách, ktoré podporujú len chladenie, je príkaz režimu kúrenia neplatný. Jednotka nebude reagovať na pokyny na kúrenie.

Otáčky ventilátora

Fan Speed (H:19) ovláda ventilátor so siedmimi úrovňami: Automatický (0), Veľmi nízke (1), Nízke (2), Stredné (3), Vysoké (4), Veľmi vysoké (5) a Turbo (6).

Ovládanie lamiel

Up/Down Swing (H:22) ovláda polohu vertikálnych lamiel s 10 možnosťami: Vypnuté (0), Plný rozsah (1), Pozícia 1–5 (2–6), Oblasť 3-5 (7), Oblasť 2-5 (8) a Oblasť 2-4 (9).

Left/Right Swing (H:23) ovláda polohu horizontálnych lamiel: Vypnuté (0), Rovnomerný smer (1), Pozícia 1–5 (2–6), Opačný smer (7) a Pozícia 1-5 (9).

Režim spánku

Sleep Mode (H:25) poskytuje štyri možnosti: Bez spánku (0), Režim spánku 1 (1), Režim spánku 2 (2) a Režim spánku 3 (3). Každý režim spánku aplikuje rôzne teplotné úpravy počas noci pre zlepšený komfort a úsporu energie.

Režim spánku je neplatný, keď je jednotka v režime Len ventilátor alebo Automatický.

Ďalšie schopnosti

Sinclair Uni Split tiež sprístupňuje Modbus registre pre ovládanie ventilu čerstvého vzduchu, funkciu čistenia s monitorovaním stupňa znečistenia, teplotné limity úspory energie (spodný limit chladenia a horný limit kúrenia), vzdialený zámok a funkcie tienenia (teplota, režim, ON/OFF, úspora energie), režim neprítomnosti (nastaví teplotu na 8 stupňov Celzia), režim turbo, tichý režim, X-fan (prevádzka ventilátora po vypnutí), detský zámok a výber Celzia/Fahrenheita. Registre len na čítanie zahŕňajú stav kompresora, stav vonkajšieho ventilátora, stav 4-cestného ventilu, stav odmrazovania systému a identifikáciu len chladenie/tepelné čerpadlo. Tieto možno pridať v budúcej aktualizácii šablóny.

Registre úspory energie (H:35, H:36) umožňujú nastaviť teplotné limity pre chladenie a kúrenie. Keď je úspora energie aktívna, požiadavka musí rešpektovať tieto limity – inak jednotka nebude reagovať na teplotné príkazy.

Riešenie problémov

Žiadna Modbus komunikácia
  1. Skontrolujte RS-485 káble: Overte pripojenie A+, B- a GND medzi vnútornou jednotkou a TapHome Core
  2. Overte slave adresu: Potvrďte, že adresa nastavená na káblovom ovládači zodpovedá konfigurácii v TapHome
  3. Skontrolujte komunikačné parametre: TapHome musí byť nastavený na 9600 baud, bez parity, 1 stop bit, 8 dátových bitov
  4. Reštartujte jednotku: Po zapnutí vnútornej jednotky môže hlásiť alarm 0x04, kým neprijme prvý platný Modbus rámec – toto je normálne správanie
Alarm 0x04 (zlyhanie slave zariadenia)

Tento alarm indikuje zlyhanie komunikácie medzi rozhraním Modbus a samotnou klimatizačnou jednotkou. Skontrolujte:

  1. Vnútorná jednotka je zapnutá a funguje normálne
  2. Káblový ovládač je správne pripojený
  3. Ak chyba pretrváva, reštartujte vnútornú jednotku
Alarm 0x03 (neplatné dáta)

Odoslané dáta sú nesprávne alebo mimo platný rozsah. Overte, že zapisované hodnoty registrov sú v rámci dokumentovaných rozsahov (napr. teplotná požiadavka 16–30, otáčky ventilátora 0–6, režim 1–5).

Režim kúrenia nefunguje

Skontrolujte, či je jednotka model len na chladenie. Prečítajte Coil bit 177 – ak je hodnota 1, jednotka podporuje len chladenie a príkazy na kúrenie sú neplatné.

Dostupné zariadenia

Sinclair Uni Split Modul
Teplota okolia Termostat

Vnútorná teplota okolia s reguláciou požiadavky (16-30 °C) a servisné atribúty teploty návratu vzduchu / svetelnej dosky

Register: H:4 → H:20 Int16 Jednotka: °C numeric
Servisné atribúty
Teplota návratu vzduchu
Teplota svetelnej dosky

Teplota okolia

Čítanie teploty
MODBUSR(H, 4, Int16) / 10
Čítanie požadovanej teploty
MODBUSR(H, 20, Int16)
Zápis požadovanej teploty
MODBUSW(H, 20, Int16, Se)
Servisné atribúty
Temperature of Air Return
ModbusR(H, 82, Int16)*0.1 + " °C"
Temperature of Light Board
ModbusR(H, 83, Int16)*0.1 + " °C";
Otáčky ventilátora Viacstavový prepínač

Výber otáčok ventilátora so 7 úrovňami: Automatický, Veľmi nízke, Nízke, Stredné, Vysoké, Veľmi vysoké, Turbo

Register: H:19 UInt16 numeric
Hodnoty / Stavy: Auto · Very Low · Low · Medium · High · Very High · Turbo

Otáčky ventilátora

Čítanie stavu prepínača
MODBUSR(H, 19, Uint16);
Zápis stavu prepínača
MODBUSW(H, 19, UInt16, Mu)
Horizontálne lamely Viacstavový prepínač

Poloha horizontálnych lamiel: Vypnuté, rovnomerný/opačný smer, 5 pevných pozícií, kombinovaná pozícia 1-5

Register: H:23 UInt16 numeric
Hodnoty / Stavy: Off · left to right swing · 1 position · 2 position · 3 position · 4 position · 5 position · Air Swing at Opposite Direction · 15 position

Horizontálne lamely

Čítanie stavu prepínača
var reg := MODBUSR(H, 23, UInt16);
reg
Zápis stavu prepínača
MODBUSW(H, 23, Uint16, Mu);
Prevádzkový režim Viacstavový prepínač
Register: H:17 UInt16 numeric
Hodnoty / Stavy: Cooling · Heating · Drying · Fan Only · Auto

Prevádzkový režim

Čítanie stavu prepínača
var reg := MODBUSR(H, 17, uInt16);
reg
Zápis stavu prepínača
MODBUSW(H, 17, Uint16, Mu);
Vonkajšia teplota Teplotný senzor Len na čítanie

Vonkajšia teplota okolia z vonkajšej jednotky (-100 až 155 °C)

Register: H:49 Int16 Jednotka: °C numeric

Vonkajšia teplota

Čítanie teploty
MODBUSR(H, 49, Int16);
Zapnutie/Vypnutie Prepínač
Register: H:2 UInt16

Zapnutie/Vypnutie

Čítanie stavu prepínača
Switch(MODBUSR(H, 2, Uint16), 0xAA, 1, 0);
Zápis stavu prepínača
var res := Switch(St,1,  0xAA, 0x55);
MODBUSWNE(H, 2, Uint16, res);
Režim spánku Viacstavový prepínač

Nočný komfortný režim s automatickou úpravou teploty: Bez spánku, Spánok 1, Spánok 2, Spánok 3

Register: H:25 UInt16 numeric
Hodnoty / Stavy: No Sleep · Sleep Mode · Sleep Mode 2 · Sleep Mode 3

Režim spánku

Čítanie stavu prepínača
MODBUSR(H, 25, Uint16);
Zápis stavu prepínača
MODBUSW(H, 25, Uint16, Mu)
Vertikálne lamely Viacstavový prepínač

Poloha vertikálnych lamiel: Vypnuté, plný rozsah, 5 pevných pozícií, oblastné režimy (3-5, 2-5, 2-4)

Register: H:22 UInt16 numeric
Hodnoty / Stavy: Off · up and down · 1 position · 2 position · 3 position · 4 position · 5 position · 35 air swing · 25 air swing · 24 air swing

Vertikálne lamely

Čítanie stavu prepínača
MODBUSR(H, 22, Uint16);
Zápis stavu prepínača
MODBUSW(H, 22, UInt16, Mu);
Pripojenie: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]
Možné vylepšenia (30)
  • H:24 Fresh Air Valve Status — W/R, 0–10 modes of fresh air valve. Not implemented in template
  • H:34 Clean Function — W/R, 00=no clean, 10–39=contamination grade
  • H:35 Temp Lower Limit for Energy Saving (Cooling) — W/R, 16–30°C. Cooling set temp must be higher than this for energy saving
  • H:36 Temp Upper Limit for Energy Saving (Heating) — W/R, 16–30°C. Heating set temp must be lower than this for energy saving
  • H:5 IDU Address — R only, 1–16 (central controller) or 1–255 (PC address mode)
  • H:39 Ambient Temp Sensor Selection — R only, 01=air return, 10=wired controller, 11=mixed per mode
  • H:77 DRED Function — R only, 0=no DRED, 1–3=DRED modes (Demand Response)
  • Coil:17 Remote Lock — W/R, locks unit from local control by long-distance monitoring
  • Coil:18 Remote Temp Shield — W/R, shields temperature setting from local control. Invalid in auto mode
  • Coil:19 Remote Mode Shield — W/R, shields mode setting from local control
  • Coil:20 Remote ON/OFF Shield — W/R, shields ON/OFF from local control
  • Coil:21 Remote Energy Saving Shield — W/R, shields energy saving setting from local control
  • Coil:24 Absence Mode — W/R, 0=off, 1=on. Sets temp to 8°C
  • Coil:25 Healthy Function — W/R, 0=off, 1=on
  • Coil:26 I-Demand (Comfortable Energy Saving) — W/R, 0=off, 1=on
  • Coil:27 Turbo — W/R, 0=off, 1=on
  • Coil:28 E-Heating Permission — W/R, 0=permit, 1=not permit (inverted logic)
  • Coil:29 X-Fan — W/R, 0=off, 1=on. Fan runs 2 min after power-off when energized
  • Coil:30 Silent Mode — W/R, 0=off, 1=on
  • Coil:31 Low Temp Drying Mode — W/R, 0=off, 1=on. Set temp drops to 12°C
  • Coil:32 Energy Saving Cooling Active — W/R. Both cooling and heating energy saving flags must be set simultaneously
  • Coil:33 Energy Saving Heating Active — W/R. Both cooling and heating energy saving flags must be set simultaneously
  • Coil:34 Child Lock — W/R, 1=locked, 0=unlocked
  • Coil:35 ON/OFF Memory — W/R, 0=memorize, 1=not memorize (inverted logic)
  • Coil:36 Celsius/Fahrenheit — W/R, 0=Celsius, 1=Fahrenheit
  • Coil:151 Compressor Status — R only, 1=on, 0=off
  • Coil:150 4-Way Valve Status — R only, 1=on, 0=off
  • Coil:147 Outdoor Fan Status — R only, 1=on, 0=off
  • Coil:179 System Defrosting — R only, 1=defrosting, 0=not
  • Coil:177 Cooling Only / Heat Pump Flag — R only, 0=cool+heat, 1=cool only
