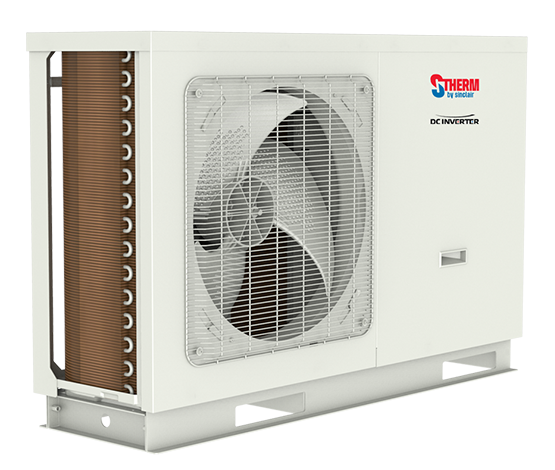

Sinclair Ontario Tepelné čerpadlo

Modbus RTU

Submitted by

Last updated: 03. 2026

Sinclair S-Therm Ontario (séria SMH-xxxIRB) je invertorové monoblokové tepelné čerpadlo vzduch-voda s DC invertorom, ktoré sa pripája k TapHome cez Modbus RTU po RS-485. Šablóna poskytuje komplexné riadenie vykurovania, chladenia, prípravy teplej vody, uvedenia podlahového kúrenia do prevádzky, dezinfekcie a ekvitermickej regulácie. Tepelné čerpadlo používa chladivo R32 a je dostupné v 1-fázovej (4–16 kW) a 3-fázovej (10–16 kW) variante.

Šablóna sprístupňuje 38 zariadení pokrývajúcich teplotné senzory, nastavenia žiadaných hodnôt, prevádzkové režimy, časovače a diagnostiku vonkajšej jednotky s monitorovaním 50+ chybových a ochranných cievok.

Hardvérové pripojenie

Prehľad DPS vnútornej jednotky

Rozloženie DPS vnútornej jednotky Sinclair Ontario s RS-485 konektormi CN1-CN4

DPS vnútornej jednotky má 4 RS-485 konektory pre Modbus komunikáciu:

Konektor	Typ	Zapojenie
CN1	RS-485 s 12V (4-pin)	1: +12V, 2: B, 3: A, 4: GND
CN2	RS-485 bez 12V (4-pin)	1: B, 2: A
CN3	RS-485 bez 12V (3-pin)	B, A
CN4	RS-485 s 12V (4-pin)	1: GND, 2: B, 3: A, 4: +12V

Pre TapHome: Použite konektor CN3 (3-pin, RS-485 bez 12V) alebo CN2 (4-pin, RS-485 bez 12V) pre BMS pripojenie k TapHome Core:

B → B-/D- na TapHome RS-485
A → A+/D+ na TapHome RS-485

Rozhranie RS-485 drôtového ovládača

Drôtový ovládač poskytuje dve komunikačné rozhrania:

Rozhranie	Typ	Zapojenie	Použitie
1 — BMS	2-vodičový, AWG24 krútený pár	1: B, 2: A	Pripojenie k BMS/TapHome cez prevodník RS-232 na RS-485
2 — +12VDC	4-vodičový, AWG24, max 8m	1: +12VDC, 2: B, 3: A, 4: GND	Komunikačná linka zariadenia (napájaná zariadením)

Dôležité — Rozhranie 1 výstupuje RS-485 signály. Pri pripojení cez BMS port drôtového ovládača je potrebný prevodník RS-232 na RS-485. Pre priame RS-485 pripojenie použite konektory na DPS vnútornej jednotky (CN1–CN4).

Technické špecifikácie

Komunikácia: Modbus RTU, RS-485
Prenosová rýchlosť: 9600, bez parity, 1 stop bit
Rozsah Slave ID: 1–253 (predvolená 1)
Kábel: AWG24 krútený pár, trieda V
Protokol: Read Multiple Coils (0x01), Read Multiple Registers (0x03), Write Multiple Coils (0x0F), Write Multiple Registers (0x10)

Konfigurácia

Nastavenie Modbus adresy

Modbus Slave ID sa konfiguruje cez dotykový displej drôtového ovládača:

Zapnite ovládač, stlačte COMMISSION pre prístup na stránku COMMISSION
Stlačte FUNCTION pre prechod na stránku FUNCTION
Stlačte Next (tlačidlo úplne vpravo) pre navigáciu na stránku FUNCTION 4/4, kde je zobrazená “Address”
Vyberte Address a pomocou + / - nastavte požadovanú hodnotu (rozsah 1–253, predvolená 1)
Stlačte OK pre uloženie

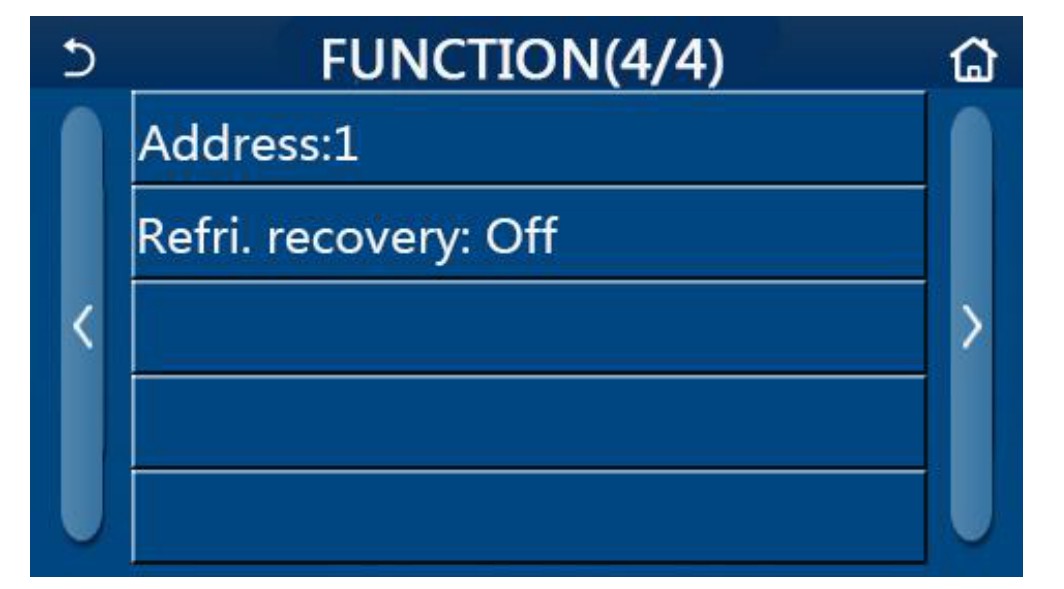

Menu COMMISSION drôtového ovládača Sinclair Ontario pre nastavenie Modbus adresy

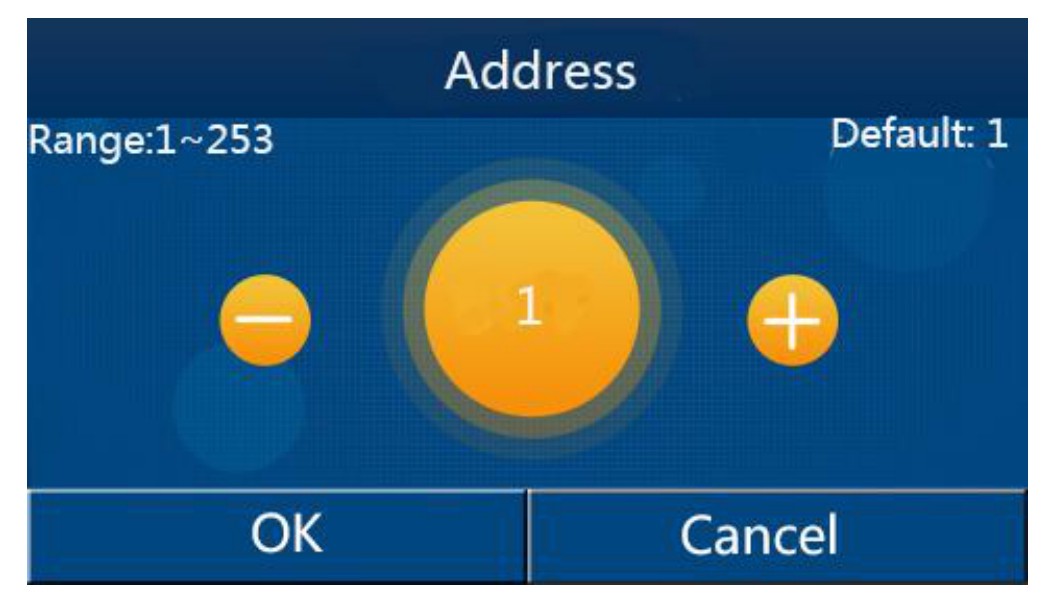

Obrazovka nastavenia adresy Sinclair Ontario s rozsahom 1-253

Adresy 0 a 126 nie je možné použiť. Adresa 0 je rezervovaná pre broadcast (prijímajú všetky jednotky) a adresa 126 je rezervovaná.

Upozornenia ku komunikácii

Prevádzkové režimy je možné meniť len keď je jednotka VYPNUTÁ
Pri jednotkách len na vykurovanie sú nastavenia “Chladenie” a “Chladenie+Teplá voda” neúčinné
Keď nie je k dispozícii zásobník, režimy “Teplá voda”, “Chladenie+Teplá voda” a “Vykurovanie+Teplá voda” sú neúčinné
Zmeny parametrov s aktivovanou pamäťovou funkciou sa prejavia okamžite, ale uložia sa do pamäte po 30 minútach

Možnosti zariadenia

Napájanie a prevádzkový režim

ZAP/VYP (H:42) — zapne alebo vypne tepelné čerpadlo. Používa špeciálne kódovanie: 0xAA (170) = ZAP, 0x55 (85) = VYP. Stav ZAP/VYP je zdieľaný medzi viacerými zariadeniami (Dovolenkový režim, Manuálne odmrazovanie a Ladenie podlahy ho kontrolujú pred povolením zmien)
Prevádzkový režim (H:2) — vyberá Vykurovanie, Teplá voda, Chladenie+Teplá voda, Vykurovanie+Teplá voda alebo Chladenie. Režimy je možné meniť len keď je jednotka VYPNUTÁ. Šablóna upozorní, ak je vybraný režim s vodou, ale zásobník nie je k dispozícii

Žiadané teploty

Šablóna poskytuje samostatné žiadané hodnoty pre každý riadiaci scenár:

Žiadaná teplota výstupnej vody pre vykurovanie (H:10) — cieľová teplota výstupnej vody pre vykurovanie, 20–60°C (vysokoteplotný) alebo 20–55°C (nízkoteplotný), predvolená 45°C
Žiadaná teplota výstupnej vody pre chladenie (H:9) — cieľová teplota výstupnej vody pre chladenie, 7–25°C, predvolená 18°C
Žiadaná izbová teplota pre vykurovanie (H:12) — cieľová izbová teplota pre vykurovanie, 18–30°C, predvolená 20°C (aktívna len keď je Režim riadenia nastavený na T-room)
Žiadaná izbová teplota pre chladenie (H:11) — cieľová izbová teplota pre chladenie, 18–30°C, predvolená 24°C (aktívna len keď je Režim riadenia nastavený na T-room)
Režim riadenia (C:17) — prepína medzi riadením podľa teploty výstupnej vody (T-water out) a riadením podľa izbovej teploty (T-room). Má servisný atribút zobrazujúci, či je nainštalovaný vzdialený izbový senzor (C:33), a servisnú akciu na jeho konfiguráciu

Monitorovanie teplôt

Šablóna číta 9 teplotných senzorov z tepelného čerpadla, všetky s konverziou ÷10 z raw hodnôt registrov:

Vonkajšia teplota (H:118) — teplota vonkajšieho vzduchu
Teplota výstupnej vody (H:125) — teplota vody opúšťajúcej doskový výmenník
Teplota vstupnej vody (H:127) — teplota vody vstupujúcej do doskového výmenníka
Teplota plynového potrubia (H:130) — teplota pár chladiva
Teplota kvapalinového potrubia (H:131) — teplota kvapalinového potrubia chladiva
Výtlačný tlak (H:124) — výtlačný tlak kompresora ako ekvivalent saturačnej teploty
Voliteľný vodný senzor (H:126) — hodnota voliteľného teplotného senzora vody
Vzdialená izbová teplota (H:129) — hodnota vzdialeného izbového senzora (upozorní, ak vzdialený senzor nie je k dispozícii)
Zásobník teplej vody (H:128) — aktuálna teplota zásobníka s nastavením žiadanej hodnoty (H:13, rozsah 40–80°C)

Zásobník teplej vody

Zásobník teplej vody číta aktuálnu teplotu zásobníka (H:128, ÷10) a ovláda požadovanú teplotu (H:13, rozsah 40–80°C, predvolená 50°C). ReadScript monitoruje, či je zásobník nainštalovaný (C:29) a kontroluje chyby senzora (C:156).

Šesť servisných atribútov poskytuje dodatočné monitorovanie:

Stav ohrevného telesa zásobníka, Logika ohrevného telesa, Logika iného zdroja tepla
Delta-T teplá voda (2–8°C), Priorita Chladenie+Teplá voda, Priorita Vykurovanie+Teplá voda

Štyri servisné akcie umožňujú konfiguráciu logiky ohrevného telesa, teplotného diferenciálu teplej vody a priorít režimov.

Teplotné diferenciály

Tri termostatové zariadenia ovládajú pásma hysterézie:

Delta-T Chladenie (H:29) — teplotný diferenciál chladenia, 2–10°C, predvolená 5°C
Delta-T Vykurovanie (H:30) — teplotný diferenciál vykurovania, 2–10°C, predvolená 10°C
Delta-T Izbová teplota (H:32) — diferenciál izbovej teploty, 1–5°C, predvolená 2°C

Ekvitermická regulácia

Ekvitermická regulácia (C:22) aktivuje automatickú úpravu žiadaných hodnôt na základe vonkajšej teploty. Po aktivácii sa žiadané teploty pre vykurovanie a chladenie prepočítavajú podľa ekvitermických kriviek.

Šesť servisných atribútov zobrazuje aktuálne parametre kriviek:

AT-Heat / AT-Cool — dolná/horná hranica vonkajšej teploty
RT-Heat / RT-Cool — dolná/horná hranica izbovej teploty
WT-Heat / WT-Cool — dolná/horná hranica teploty vody

Časovače a plánovanie

Týždenný časovač (C:8) — aktivuje/deaktivuje rozvrh týždenného časovača
Hodinový časovač (C:9) — aktivuje/deaktivuje funkciu hodinového časovača
Teplotný časovač (C:10) — aktivuje/deaktivuje funkciu teplotného časovača

Komfort a energetické funkcie

Tichý režim (C:21) — znižuje hlučnosť automatickým riadením otáčok kompresora a ventilátora. Dostupný v režimoch chladenia, vykurovania a ohrevu vody
Rýchly ohrev vody (C:18) — súčasne spúšťa tepelné čerpadlo a elektrické ohrevné teleso zásobníka pre rýchlejší ohrev
Solárny ohrev (C:16) — aktivuje prioritu solárneho ohrevu pre úsporu energie. Upozorní, ak solár nie je dostupný. Má servisný atribút a akciu na konfiguráciu dostupnosti soláru (C:31)
Dovolenkový režim (C:34) — udržiava teplotu v interiéri/vode v rozsahu na zabránenie zamrznutiu. Len pre vykurovanie. Vyžaduje VYPNUTIE systému
Núdzový režim (C:26) — aktivuje núdzové vykurovanie len cez elektrické ohrevné teleso pri poruche vonkajšej jednotky

Konfigurácia elektrického ohrevného telesa

Voliteľné elektrické ohrevné teleso (H:3) — konfiguruje počet pomocných elektrických ohrevných telies: 1 sada, 2 sady alebo Vyp
Teplota aktivácie ohrevného telesa (H:14) — prahová vonkajšia teplota pre aktiváciu ohrevného telesa, -20 až 18°C, predvolená -15°C

Termostat

Konfigurácia termostatu (H:39) — konfiguruje typ pripojenia externého termostatu: Bez, Vzduch alebo Vzduch+Teplá voda
Stav termostatu (H:132) — číta požiadavku externého termostatu: Chladenie, Vykurovanie alebo Vyp

Uvedenie podlahového kúrenia do prevádzky

Uvedenie podlahového kúrenia do prevádzky (C:25) riadi proces predhrievania podlahy pri prvom použití podlahového vykurovacieho systému. Pred aktiváciou musí byť systém VYPNUTÝ.

Štyri servisné atribúty monitorujú proces uvádzania do prevádzky:

Počet segmentov (1–10 sekcií), Teplota periódy 1 (25–35°C)
Delta-T segmentu (2–10°C), Čas segmentu (12–72 hodín)

Šesť servisných akcií ovláda proces: Povoliť, Spustiť, Zastaviť a konfiguráciu jednotlivých parametrov.

Dezinfekcia

Dezinfekcia (H:135 čítanie / C:23 zápis) riadi cyklus dezinfekcie vodného systému s hlásením stavu: Vyp, Beží, Dokončená alebo Zlyhala. Servisný atribút zobrazuje žiadanú teplotu dezinfekcie (H:4, rozsah 40–70°C, predvolená 70°C) a tri servisné akcie umožňujú nastavenie teploty, spustenie a zastavenie cyklu.

Údržbové funkcie

Manuálne odmrazovanie (C:36) — spustí manuálny cyklus odmrazovania. Vyžaduje VYPNUTIE systému
Vynútený režim (H:40) — len pre rekuperáciu chladiva a diagnostiku: Vynútené chladenie, Vynútené vykurovanie alebo Vyp
Odvzdušnenie (H:41) — odstraňuje vzduch z vodného systému: Vzduch, Zásobník alebo Vyp

Diagnostika vonkajšej jednotky

Stav vonkajšej jednotky (H:117) hlási aktuálny stav jednotky: Chladenie, Vykurovanie, Teplá voda alebo Vyp. ReadScript monitoruje 38 chybových a ochranných cievok v troch skupinách:

Chyby vonkajšej jednotky (C:88–C:109): Chyby senzorov okolitej teploty/odmrazovania/výtlačného/sacieho senzora, chyba ventilátora, ochrana proti vysokému/nízkemu tlaku, chyba DIP nastavenia výkonu, chyby senzorov ekonomizéra, obnoviteľná/neobnoviteľná ochrana systému, ochrana prietokového spínača, chyba 4-cestného ventilu

Chyby pohonu/kompresora (C:128–C:151): Chyby napätia DC zbernice, ochrana AC prúdom, chyby IPM/PFC, chyba spustenia, strata fázy, nadprúd kompresora, prekročenie otáčok, desynchronizácia, zablokovanie, chyba komunikácie pohonu, prehriatie radiátora/IPM, chyba nabíjacieho obvodu, chyba vstupného AC napätia

Chyby senzorov vnútornej jednotky: Chyby senzora kondenzátora/ohrevného telesa/kvapalinového chladiva/pár/zásobníka, chyba vzdialeného izbového senzora

Dvanásť servisných atribútov poskytuje monitorovanie na úrovni komponentov:

Stav kompresora, Stav ventilátora, Stav 4-cestného ventilu
Ohrievač kľukového hriadeľa, Ohrievač vaničky, Stav odmrazovania, Stav návratu oleja
T-výtlak, T-odmrazovanie, T-sanie, T-ekonomizér vstup/výstup (všetky ÷10 °C)

Servisné atribúty a akcie na úrovni modulu

Modul sprístupňuje 11 servisných atribútov pre monitorovanie konfigurácie systému:

T-HP max — maximálna teplota výstupu tepelného čerpadla (40–55°C)
Doba chodu chladenie/vykurovanie — minimálna doba chodu kompresora na režim
Stav vodného čerpadla — vodné čerpadlo vnútornej jednotky Zap/Vyp
Iný tepelný zdroj — či je povolený iný tepelný zdroj, s režimom logiky a teplotou zapnutia
Stav iného zdroja tepla — Zap/Vyp
Logika voliteľného ohrevného telesa — režim logiky ohrevného telesa
Hodnota obmedzenia prúdu — maximálny limit prúdu (0–50 A)
Výkonový limit — limit výkonu v kW (hodnota registra × 10)

Desať servisných akcií umožňuje konfiguráciu týchto parametrov plus akciu Reset chyby (H:44) na vymazanie porúch.

Ďalšie možnosti

Tepelné čerpadlo tiež sprístupňuje registre pre riadenie bránovej karty (C:11), rekuperáciu chladiva (C:35), manuálne ovládanie 2-cestného ventilu (C:37), spätné čítanie teploty a zostávajúceho času ladenia podlahy (H:133–H:136), ekvitermicky vypočítanú žiadanú teplotu (H:137) a nastavenú/bežiacu frekvenciu kompresora (H:142–H:143). Dostupné sú tiež cievky komunikačných chýb medzi drôtovým ovládačom a vnútornou/vonkajšou jednotkou a pohonom (C:64–C:66). Tieto môžu byť pridané v budúcej aktualizácii šablóny.

Riešenie problémov

Žiadna Modbus komunikácia

Skontrolujte RS-485 káble:
- Vodič B správne pripojený k B-/D- na TapHome
- Vodič A správne pripojený k A+/D+ na TapHome
- Ak používate Rozhranie 1 drôtového ovládača, uistite sa, že je nainštalovaný prevodník RS-232 na RS-485
Overte Modbus Slave adresu na drôtovom ovládači (COMMISSION → FUNCTION 4/4 → Address)
Skontrolujte nastavenie TapHome: 9600 baud, bez parity, 1 stop bit
Skúste použiť konektory na DPS vnútornej jednotky (CN1–CN4) priamo namiesto BMS portu drôtového ovládača

Zmeny režimu nefungujú

Overte, že je jednotka VYPNUTÁ pred zmenou prevádzkového režimu — zmeny režimu sú blokované počas prevádzky jednotky
Skontrolujte, či je nainštalovaný zásobník (C:29) pri výbere režimov Teplá voda, Chladenie+Teplá voda alebo Vykurovanie+Teplá voda
Pri jednotkách len na vykurovanie sú režimy Chladenie a Chladenie+Teplá voda neúčinné

Dovolenkový režim / Manuálne odmrazovanie sa neaktivuje

Jednotka musí byť VYPNUTÁ (H:42 = 0x55) pred aktiváciou týchto funkcií
WriteScript šablóny kontroluje stav ZAP/VYP a zobrazí upozornenie, ak je systém zapnutý

Chyby senzorov zobrazené v TapHome

Skontrolujte konkrétnu chybovú cievku v servisných atribútoch Stavu vonkajšej jednotky
Pre chyby senzorov vnútornej jednotky (C:152–C:160) skontrolujte príslušné pripojenia teplotných senzorov na DPS
Použite servisnú akciu Reset chyby (H:44) na vymazanie obnoviteľných porúch po vyriešení problému

Dostupné zariadenia

Sinclair Ontario Modul

Servisné atribúty

T-TČ max [°C]	reads H:16 (UInt16); maximum heat pump outlet temperature, range 40–55°C, default 50°C
Doba chodu chladenia [min]	reads H:33 (UInt16); minimum compressor run time in cooling mode, range 1–10 min, default 3 min
Doba chodu kúrenia [min]	reads H:34 (UInt16); minimum compressor run time in heating mode, range 1–10 min, default 5 min
Stav vodného čerpadla	reads C:175 (Bool); On/Off status of indoor unit water pump
Iný tepelný zdroj	reads C:27 (Bool); With/Without — whether other thermal source is enabled
Logika iného tepelného zdroja	reads H:35 (UInt16); other thermal source logic mode 1–3
T-Iný zapnutie [°C]	reads H:15 (Int16); outdoor temperature threshold for other thermal source activation, range -20 to 18°C
Stav iného zdroja tepla	reads C:169 (Bool); On/Off status of other heat source
Logika voliteľného el. ohrievača	reads H:37 (UInt16); optional e-heater logic mode 1–2
Prúdový limit [A]	reads H:38 (UInt16); maximum current limit, range 0–50 A, default 16 A
Výkonový limit [kW]	reads H:43 (UInt16) × 10; power limit in kW (register value × 10), range 0–10 kW

Servisné akcie

Nastaviť T-TČ max	writes H:16 (UInt16); range 40–55°C
Nastaviť dobu chodu chladenia	writes H:33 (UInt16); range 1–10 min
Nastaviť dobu chodu kúrenia	writes H:34 (UInt16); range 1–10 min
Nastaviť iný tepelný zdroj	writes C:27 (Bool); 0=Without, 1=With
Nastaviť logiku iného tepelného zdroja	writes H:35 (UInt16); range 1–3
Nastaviť T-Iný zapnutie	writes H:15 (Int16); range -20 to 18°C
Zmeniť logiku voliteľného el. ohrievača	writes H:37 (UInt16); range 1–2
Zmeniť prúdový limit	writes H:38 (UInt16); range 1–50 A
Zmeniť výkonový limit	writes H:43 (UInt16); value in 0.1 kW units, range 1–100 (= 0.1–10 kW)
Resetovať chybu	writes H:44 (UInt16); 0=Does not clear fault, 1=Clear fault

Sinclair Ontario

Servisné atribúty

T-HP max [°C]

modbusr(H, 16, uint16)

Cool run time [min]

modbusr(H, 33, uint16)

Heat run time [min]

modbusr(H, 34, uint16)

Water Pump State

if(modbusr(c, 175, bool), "On", "Off")

Other thermal

if(modbusr(c,27,bool), "With", "Without")

Other thermal logic

modbusr(h,35,uint16)

T-Other switch on [°C]

MODBUSR(H, 15, Int16)

Other Heat Source State

if(modbusr(c, 169, bool), "On", "Off")

Optional E-Heater logic

modbusr(h,37,uint16)

Current limit value [A]

modbusr(h,38,uint16)

Power limit [kW]

modbusr(h,43,uint16) * 10

Servisné akcie

Set T-HP max

Parametre: T-HP max (40–55 C)

modbusw(H, 16, uint16, C)

Set Cool run time

Parametre: Cool run time (1–10 min)

modbusw(H, 33, uint16, min)

Set Heat run time

Parametre: Heat run time (1–10 min)

modbusw(H, 34, uint16, min)

Set Other thermal

Parametre: Other thermal

modbusw(c, 27, bool, ot)

Set Other thermal logic

Parametre: Logic (1–3 lo)

modbusw(h,35,uint16,lo)

Set T-Other switch on

Parametre: T-Other switch on (-20–18 temperature)

modbusw(h,15,int16,temperature)

Change Optional E-Heater logic

Parametre: Logic (1–2 lo)

modbusw(h,37,uint16,lo)

Change Current limit value

Parametre: limit (1–50 lo)

modbusw(h,38,uint16,lo)

Change Power limit

Parametre: Value [0.1 * kW] (1–100 val)

modbusw(h,43,uint16,val)

Reset error

Parametre: Parameter1

modbusw(h,44,uint16,Abr1)

Delta-T Chladenie Termostat

Teplotný diferenciál chladenia — ovláda pásmo hysterézie okolo žiadanej teploty chladenia (2–10°C)

Delta-T Vykurovanie Termostat

Teplotný diferenciál vykurovania — ovláda pásmo hysterézie okolo žiadanej teploty vykurovania (2–10°C)

Delta-T Izbová teplota Termostat

Diferenciál izbovej teploty pre cyklické zapínanie/vypínanie termostatu (1–5°C)

Odvzdušnenie Viacstavový prepínač

Odvzdušnenie vodného systému — Vzduch, Zásobník alebo Vyp

Hodnoty / Stavy: Air · Water tank · Off

Hodinový časovač Prepínač

Režim riadenia Prepínač

Výber režimu riadenia — T-water out (teplota výstupnej vody) alebo T-room (izbová teplota)

Hodnoty / Stavy: T-room · T-water out

Servisné akcie

Nastaviť vzdialený senzor

Režim riadenia

Čítanie stavu prepínača

MODBUSR(C, 17, Bool)

Zápis stavu prepínača

MODBUSW(C, 17, Bool, St)

Čítanie (modul)

if(modbusr(c, 160, bool), adderror("Remote Room Temp Sensor Error"));

Servisné atribúty

Remote sensor

if(modbusr(C, 33, bool), "With", "Without")

Servisné akcie

Set Remote sensor

Parametre: Remote sensor

modbusw(C, 33, bool, rs)

Výtlačný tlak Teplotný senzor Len na čítanie

Výtlačný tlak kompresora ako ekvivalent saturačnej teploty

Dezinfekcia Viacstavový prepínač

Stav cyklu dezinfekcie vodného systému — Vyp, Beží, Dokončená alebo Zlyhala

Hodnoty / Stavy: Off · Running · Done · Failed

Servisné akcie

Nastaviť teplotu dezinfekcie

Spustiť dezinfekciu

Zastaviť dezinfekciu

Dezinfekcia

Čítanie stavu prepínača

MODBUSR(H, 135, uInt16)

Zápis stavu prepínača

if (Mu = 1, modbusw(C, 23, bool, 1));
if (Mu = 0 or Mu = 2, modbusw(C, 23, bool, 0));

Servisné atribúty

Disinfection Temp [°C]

modbusr(H, 4, uint16)

Servisné akcie

Set Disinfection Temp

Parametre: Disinfection Temp (40–70 C)

modbusw(H, 4, uint16, C)

Start Disinfection

modbusw(C, 23, bool, 1)

Stop Disinfection

modbusw(C, 23, bool, 0)

Núdzový režim Prepínač

Núdzové vykurovanie len cez elektrické ohrevné teleso — aktivuje sa pri poruche vonkajšej jednotky

Rýchly ohrev vody Prepínač

Súčasná prevádzka tepelného čerpadla a elektrického ohrevného telesa pre rýchlejší ohrev

Uvedenie podlahy do prevádzky Jazýčkový kontakt Len na čítanie

Proces predhrievania podlahy pri prvom použití podlahového kúrenia — vyžaduje VYPNUTIE systému

Servisné atribúty

Segmenty ladenia podlahy

Teplota periódy 1 ladenia podlahy

Delta-T segmentu

Čas segmentu

Servisné akcie

Povoliť ladenie podlahy

Spustiť ladenie podlahy

Zastaviť ladenie podlahy

Nastaviť segmenty ladenia podlahy

Nastaviť teplotu periódy 1

Nastaviť Delta-T segmentu

Nastaviť čas segmentu

Uvedenie podlahy do prevádzky

Čítanie

MODBUSR(C, 25, Bool)

Servisné atribúty

Floor Debug Segments

modbusr(H,5,uint16)

Floor Debug Period 1 temp [°C]

modbusr(H,6,uint16)

△T of segment [°C]

modbusr(h,7,uint16)

Segment time [hours]

modbusr(h,8,uint16)

Servisné akcie

Enable Floor Debug

Parametre: On/Off

if sw = 0
    MODBUSW(C, 24, Bool, 0);
else
    if on_off = 0
        MODBUSW(C, 24, Bool, 1);
    else
        return("Please turn off the system first");
    end
end

Start Floor Debug

MODBUSW(C, 25, Bool, 1)

Stop Floor Debug

MODBUSW(C, 25, Bool, 0)

Set Floor Debug Segments

Parametre: Sections (1–10 se)

modbusw(H,5,uint16,se)

Set Floor Debug Period 1 temp

Parametre: Temperature (25–35 C)

modbusw(h,6,uint16,C)

Set △T of segment

Parametre: Temperature (2–10 C)

modbusw(h,7,uint16,C)

Set Segment time

Parametre: Time (12–72 h)

modbusw(h,8,int16,h)

Vynútený režim Viacstavový prepínač

Vynútená prevádzka len pre rekuperáciu chladiva a diagnostiku — nie pre bežné použitie

Hodnoty / Stavy: Force-cool · Force-heat · Off

Dovolenkový režim Prepínač

Udržiava teplotu v interiéri/vode v rozsahu na zabránenie zamrznutiu — len vykurovanie, vyžaduje VYPNUTIE systému

Dovolenkový režim

Čítanie stavu prepínača

MODBUSR(C, 34, Bool)

Zápis stavu prepínača

if on_off = 0
    MODBUSW(C, 34, Bool, St);
else
    counter := 10;
end

Čítanie (modul)

if counter > 0
    addwarning("Please turn off the system first!");
    counter := counter -1;
end

Zásobník teplej vody Termostat

Teplota zásobníka a nastavenie žiadanej hodnoty (40–80°C) s monitorovaním stavu ohrevného telesa a priorít

Servisné atribúty

Stav ohrevného telesa zásobníka

Logika ohrevného telesa

Logika iného zdroja tepla

Delta-T teplá voda

Priorita Chladenie+Teplá voda

Priorita Vykurovanie+Teplá voda

Servisné akcie

Nastaviť logiku ohrevného telesa

Nastaviť Delta-T teplá voda

Nastaviť prioritu Chladenie+Teplá voda

Nastaviť prioritu Vykurovanie+Teplá voda

Zásobník teplej vody

Čítanie teploty

MODBUSR(H, 128, Int16)/10

Čítanie požadovanej teploty

MODBUSR(H, 13, uInt16)

Zápis požadovanej teploty

MODBUSW(H, 13, uInt16, round(Se))

Čítanie (modul)

water_tank := modbusr(C, 29, bool);

if(!water_tank, adderror("No Water Tank Installed"));
if(modbusr(c, 156 , bool), adderror("Water Tank Temp Sensor Error"));

Servisné atribúty

Water Tank Heater State

if(modbusr(c, 173, bool), "On", "Off")

Tank heater Logic

modbusr(H, 36, uint16)

Other thermal logic

modbusr(H, 35, uint16)

△T-hot water [°C]

modbusr(H, 31, uint16)

Cool+Hot Water Priority

if(modbusr(c, 19, bool), "Hot water", "Cool")

Heat+Hot Water Priority

if(modbusr(c, 20, bool), "Hot water", "Heat")

Servisné akcie

Set Tank heater Logic

Parametre: Logic (1–2 L)

modbusw(H, 36, uint16, L)

Set △T-hot water

Parametre: △T (2–8 C)

modbusw(H, 31, uint16, C)

Set Cool+Hot Water Priority

Parametre: Priority

modbusw(C, 19, bool, P)

Set Heat+Hot Water Priority

Parametre: Priority

modbusw(C, 20, bool, P)

Manuálne odmrazovanie Prepínač

Spustí manuálny cyklus odmrazovania — vyžaduje VYPNUTIE systému

Prevádzkový režim Viacstavový prepínač

Prevádzkový režim tepelného čerpadla — Vykurovanie, Teplá voda, Chladenie+Teplá voda, Vykurovanie+Teplá voda alebo Chladenie

Hodnoty / Stavy: Heat · Hot water · Cool+Heat water · Heat +Hot water · Cool

Prevádzkový režim

Čítanie stavu prepínača

var ret := MODBUSR(H, 2, uInt16);

if( !water_tank and (ret = 2 or ret = 3 or ret = 4), addwarning("Water tank is unavailable"));

return(ret)

Zápis stavu prepínača

MODBUSw(H, 2, uInt16,Mu)

ZAP/VYP Prepínač

ZAP/VYP

Čítanie stavu prepínača

var status := MODBUSR(H, 42, uint16);

if status = 0xAA
    on_off := 1;
    return(1);
else
    on_off := 0;
    return(0);
end

Zápis stavu prepínača

if St = 0
    MODBUSW(H, 42, uint16, 0x55);
else
    MODBUSW(H, 42, uint16, 0xAA);
end

Voliteľné elektrické ohrevné teleso Viacstavový prepínač

Konfigurácia pomocného elektrického ohrevného telesa — 1 sada, 2 sady alebo Vyp

Hodnoty / Stavy: 1 set · 2 sets · Off

Stav vonkajšej jednotky Viacstavový prepínač Len na čítanie

Prevádzkový stav vonkajšej jednotky s monitorovaním 38 chybových/ochranných cievok a diagnostikou komponentov

Hodnoty / Stavy: Cool · Heat · Hot water · Off

Stav vonkajšej jednotky

Čítanie stavu prepínača

MODBUSR(H, 117, uInt16)

Čítanie (modul)

if(modbusr(c, 88 , bool), adderror("Ambient Temp Sensor Error"));
if(modbusr(c, 89 , bool), adderror("Defrost Temp Sensor Error"));
if(modbusr(c, 90 , bool), adderror("Discharge Temp Sensor Error"));
if(modbusr(c, 91 , bool), adderror("Suction Temp Sensor Error"));
if(modbusr(c, 92 , bool), adderror("ODU Fan Error"));
if(modbusr(c, 93 , bool), adderror("High-Pressure Sensor Error"));
if(modbusr(c, 94 , bool), adderror("High Pressure Protection"));
if(modbusr(c, 95 , bool), adderror("Low Pressure Protection"));
if(modbusr(c, 96 , bool), adderror("High Discharge Protection"));
if(modbusr(c, 97 , bool), adderror("Capacity DIP Setting Error"));
if(modbusr(c, 98 , bool), adderror("Communication Error between IDU and ODU"));
if(modbusr(c, 99 , bool), adderror("Economizer In Sensor Error"));
if(modbusr(c, 100 , bool), adderror("Economizer Out Sensor Error"));
if(modbusr(c, 102 , bool), adderror("System Recoverable Protection"));
if(modbusr(c, 103 , bool), adderror("System Irrecoverable Protection"));
if(modbusr(c, 108 , bool), adderror("Flow Switch Protection"));
if(modbusr(c, 109 , bool), adderror("4-way valve error"));
if(modbusr(c, 128 , bool), adderror("DC Bus Low-voltage or Voltage Drop"));
if(modbusr(c, 129 , bool), adderror("DC Bus Over-voltage"));
if(modbusr(c, 129 , bool), adderror("DC Bus Over-voltage"));
if(modbusr(c, 130 , bool), adderror("AC Current Protection (Input Side)"));
if(modbusr(c, 131 , bool), adderror("IPM Error"));
if(modbusr(c, 132 , bool), adderror("PFC Error"));
if(modbusr(c, 133 , bool), adderror("Startup Error"));
if(modbusr(c, 134 , bool), adderror("Phase Loss"));
if(modbusr(c, 135 , bool), adderror("Drive Module Resetting"));
if(modbusr(c, 136 , bool), adderror("Compressor Overcurrent"));
if(modbusr(c, 137 , bool), adderror("Over-speed"));
if(modbusr(c, 138 , bool), adderror("Charging Circuit Error or Current Sensor Error"));
if(modbusr(c, 139 , bool), adderror("Desynchronizing"));
if(modbusr(c, 140 , bool), adderror("Compressor Stalling"));
if(modbusr(c, 141 , bool), adderror("Drive Communication Error"));
if(modbusr(c, 142 , bool), adderror("Radiator or IPM or PFC Over-temperature"));
if(modbusr(c, 143 , bool), adderror("Defective Radiator or IPM or PFC"));
if(modbusr(c, 146 , bool), adderror("Charging Circuit Error"));
if(modbusr(c, 147 , bool), adderror("AC Input Voltage Error"));
if(modbusr(c, 148 , bool), adderror("Drive Board Temp Sensor Error"));
if(modbusr(c, 149 , bool), adderror("AC Contactor Protection or Input Cross-zero Error"));
if(modbusr(c, 150 , bool), adderror("Temp Drift Protection"));
if(modbusr(c, 151 , bool), adderror("Sensor Connection Protection (Connection to Phase U or V failed)"));

Servisné atribúty

Compressor State

if(modbusr(c, 80, bool), "On", "Off")

Fan State

if(modbusr(c, 81, bool), "On", "Off")

4-way Valve State

if(modbusr(c, 83, bool), "On", "Off")

Compressor Crankcase Heater State

if(modbusr(c, 84, bool), "On", "Off")

Underpan Heater State

if(modbusr(c, 85, bool), "On", "Off")

Defrosting State

if(modbusr(c, 86, bool), "Defrosting", "End")

Oil Return State

if(modbusr(c, 87, bool), "In oil return", "No oil return")

T-discharge [°C]

MODBUSR(H, 119, Int16)/10

T-defrost [°C]

MODBUSR(H, 120, Int16)/10

T-suction [°C]

MODBUSR(H, 121, Int16)/10

T-economizer in [°C]

MODBUSR(H, 122, Int16)/10

T-economizer out [°C]

MODBUSR(H, 123, Int16)/10

Tichý režim Prepínač

Znižuje hlučnosť automatickým riadením otáčok kompresora a ventilátora

Žiadaná izbová teplota pre chladenie Termostat

Cieľová izbová teplota pre chladenie — aktívna len keď je Režim riadenia nastavený na T-room (18–30°C)

Žiadaná izbová teplota pre vykurovanie Termostat

Cieľová izbová teplota pre vykurovanie — aktívna len keď je Režim riadenia nastavený na T-room (18–30°C)

Solárny ohrev Prepínač

Priorita solárneho ohrevu pre úsporu energie — upozorní, ak solár nie je dostupný

Servisné atribúty

Nastavenie soláru

Servisné akcie

Nastaviť solár

Solárny ohrev

Čítanie stavu prepínača

var ret := MODBUSR(C, 16, Bool);

if (ret, if ( !MODBUSR(C, 31, Bool), addwarning("Solar is not available")));

return(ret);

Zápis stavu prepínača

MODBUSW(C, 16, Bool, St)

Servisné atribúty

Solar setting

if(modbusr(C, 31, bool), "With", "Without")

Servisné akcie

Set Solar

Parametre: Solar

modbusw(C, 31, bool, S)

Teplota aktivácie ohrevného telesa Termostat

Prahová vonkajšia teplota pre aktiváciu pomocného elektrického ohrevného telesa (-20 až 18°C)

Teplota plynového potrubia Teplotný senzor Len na čítanie

Teplota plynového potrubia chladiva (parná linka)

Teplota kvapalinového potrubia Teplotný senzor Len na čítanie

Teplota kvapalinového potrubia chladiva

Teplota voliteľného vodného senzora Teplotný senzor Len na čítanie

Vonkajšia teplota Teplotný senzor Len na čítanie

Vzdialená izbová teplota Teplotný senzor Len na čítanie

Hodnota vzdialeného izbového teplotného senzora — upozorní, ak vzdialený senzor nie je k dispozícii

Teplota vstupnej vody (doskový výmenník) Teplotný senzor Len na čítanie

Teplota výstupnej vody (doskový výmenník) Teplotný senzor Len na čítanie

Teplotný časovač Prepínač

Konfigurácia termostatu Viacstavový prepínač

Typ pripojenia externého termostatu — Bez, Vzduch alebo Vzduch+Teplá voda

Hodnoty / Stavy: Without · Air · Air + Hot water

Stav termostatu Viacstavový prepínač Len na čítanie

Stav požiadavky externého termostatu — Chladenie, Vykurovanie alebo Vyp

Hodnoty / Stavy: Cool · Heat · Off

Ekvitermická regulácia Prepínač

Automatická úprava žiadaných hodnôt na základe vonkajšej teploty pomocou ekvitermických kriviek

Servisné atribúty

AT-Heat

AT-Cool

RT-Heat

RT-Cool

WT-Heat

WT-Cool

Ekvitermická regulácia

Čítanie stavu prepínača

MODBUSR(C, 22, Bool)

Zápis stavu prepínača

MODBUSW(C, 22, Bool, St)

Servisné atribúty

AT-Heat

MODBUSR(H, 18, Int16) + " / " + MODBUSR(H, 17, uInt16)

AT-Cool

MODBUSR(H, 24, uInt16) + " / " + MODBUSR(H, 23, uInt16)

RT-Heat

MODBUSR(H, 20, uInt16) + " / " + MODBUSR(H, 19, uInt16)

RT-Cool

MODBUSR(H, 26, uInt16) + " / " + MODBUSR(H, 25, uInt16)

WT-Heat

MODBUSR(H, 22, uInt16) + " / " + MODBUSR(H, 21, uInt16)

WT-Cool

MODBUSR(H, 28, uInt16) + " / " + MODBUSR(H, 27, uInt16)

Týždenný časovač Prepínač

Žiadaná teplota výstupnej vody pre chladenie Termostat

Cieľová teplota výstupnej vody pre chladenie — aktívna keď je Režim riadenia T-water out (7–25°C)

Žiadaná teplota výstupnej vody pre chladenie

Čítanie teploty

MODBUSR(H, 125, uInt16)/10

Čítanie požadovanej teploty

MODBUSR(H, 9, uInt16)

Zápis požadovanej teploty

MODBUSW(H, 9, uInt16, round(Se))

Žiadaná teplota výstupnej vody pre vykurovanie Termostat

Cieľová teplota výstupnej vody pre vykurovanie — aktívna keď je Režim riadenia T-water out (20–60°C)

Žiadaná teplota výstupnej vody pre vykurovanie

Čítanie teploty

MODBUSR(H, 125, uInt16)/10

Čítanie požadovanej teploty

MODBUSR(H, 10, uInt16)

Zápis požadovanej teploty

MODBUSW(H, 10, Int16, round(Se))

Pripojenie: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]

Možné vylepšenia (16)

C:11 Gate-Ctrl. — Gate card control — 0=Close, 1=Open. Hotel gate-card integration.
C:35 Refrigerant Recovery — 0=Off, 1=On. For service/maintenance — refrigerant recovery mode.
C:37 Cool 2-Way Valve — 0=Off, 1=On. Manual control of cooling 2-way valve.
H:117 Unit Status (as sensor) — Currently exposed as Outdoor Unit multi-value switch; could be a dedicated read-only sensor. Values: 01=Cool, 02=Heat, 06=Hot water, 08=Off.
H:133 T-floor debug — Current calculated floor debug temperature. Available as read-only sensor.
H:134 Debug time — Remaining floor debug time in hours.
H:136 Error Time for Floor Debug — Floor debug error timeout in seconds.
H:137 T-weather depend — Current calculated weather-dependent setpoint temperature.
H:142 Setting frequency — Compressor target frequency, 0–100 Hz.
H:143 Running frequency — Compressor actual running frequency, 0–100 Hz.
C:38 Heat 2-Way Valve — Read-only. 0=Off, 1=On. Heating 2-way valve state.
C:64 Comm Error IDU-Wired Controller — Read-only. 1=Error. Communication error between wired controller and indoor unit.
C:65 Comm Error ODU-Wired Controller — Read-only. 1=Error. Communication error between wired controller and outdoor unit.
C:66 Comm Error Drive-Wired Controller — Read-only. 1=Error. Communication error between wired controller and drive.
C:67 HP-Antifree — Read-only. 0=Off, 1=On. Heat pump antifreeze protection active.
C:152-191 Indoor Unit Sensor/State Coils — Various indoor unit sensor errors and component states (E-heater, water pump, valves, etc.). Partially covered by Hot Water Tank readscript (C:156) and Outdoor Unit readscript. Remaining: C:152 (condenser leaving water), C:153 (e-heater leaving water), C:154 (refrigerant liquid), C:155 (condenser entering water), C:158 (vapor line), C:160 (remote room — covered by Control State), C:169–C:191 (component states — partially covered by module service attributes).

Stiahnuť šablónu

Zdroje

Sinclair S-Therm Modbus Protocol V15.2
2026-03-20
PDF
Sinclair S-Therm Ontario Monoblock Installation Manual
www.sinclair-solutions.com 2026-03-20
PDF
