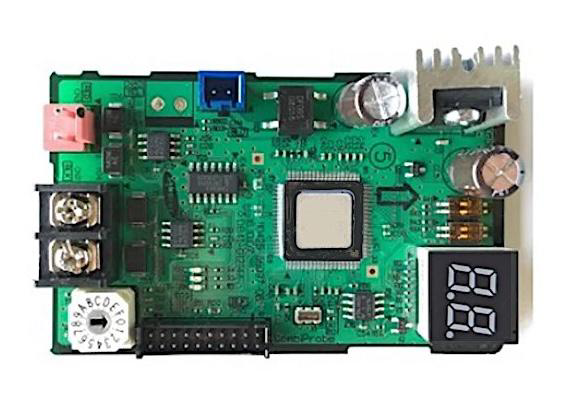

Toto je diagnostický modul pre Modbus RTU bránu Samsung MIM-B19N. Monitoruje chybový register brány a chybový kód vonkajšej jednotky a poskytuje službu objavovania vnútorných jednotiek, ktorá skenuje všetkých 48 IU slotov s automatickou detekciou typu.
Táto šablóna neobsahuje ovládateľné zariadenia. Na ovládanie vnútorných jednotiek použite šablónu Samsung MIM-B19N (IU). Na riadenie tepelného čerpadla (jednotky EHS/HE/HT) použite šablónu Samsung MIM-B19N (EHS).
Hardvérové pripojenie
Hardvérové pripojenie je rovnaké pre všetky tri šablóny MIM-B19N. Kompletné pokyny pre zapojenie, nastavenie DIP/rotačných prepínačov a konfiguráciu RS-485 nájdete na stránke Samsung MIM-B19N (EHS).
Stručný prehľad
- Napájanie: DC 12 V z konektora CN12 na hlavnej doske vonkajšej jednotky
- Protokol: Modbus RTU Slave, RS-485
- Prenosová rýchlosť: 9600, párna parita, 1 stop bit, 8 dátových bitov
- Max. jednotiek: 48 vnútorných jednotiek + 1 vonkajšia jednotka na bránu
- Max. dĺžka zbernice: 1000 m (RS-485)
Funkcie modulu
Monitorovanie chýb
ReadScript modulu priebežne monitoruje dva registre:
- H:0 – Chybový register (bitové pole) – detekuje tri chybové stavy:
- Bit 0: Chyba adresy
- Bit 1: Chyba komunikácie R1/R2
- Bit 2: Chyba sledovania
- H:1 – Chybový kód vonkajšej jednotky – hlási číslo chybového kódu vonkajšej jednotky; akákoľvek nenulová hodnota spustí chybu v TapHome
Tieto chyby sa zobrazujú v stave modulu TapHome, čo umožňuje okamžité upozornenie pri probléme s bránou alebo vonkajšou jednotkou.
Units Found (servisný atribút)
Servisný atribút „Units Found" vykonáva skenovanie všetkých 48 slotov vnútorných jednotiek. Pre každý slot číta:
- H:base+0 – Bitové pole stavu komunikácie (Exist, Type OK, Ready, Communication error)
- H:base+1 – Register typu jednotky
Kde base = 50 + IU x 50 (IU = 0..47).
Atribút dekóduje bajt typu jednotky na čitateľný popis:
| Rozsah bajtu typu | Detekovaný typ jednotky |
|---|---|
| 0x6E | HE |
| 0x78 | HT |
| 0x73–0x75 | EHS |
| Upper byte = 10 | FCU |
| 0x64–0x65 | ERV |
| 0x6C | ERV+ |
| 0x5A–0x63 | AHU |
| 0x8C–0x95 | Chiller |
| 0xA0–0xA9 | FCU kit |
| 0xFFFF | Nedefinovaný |
Výstup zobrazuje každú nájdenú jednotku s indexom slotu, detekovaným typom a stavovými príznakmi – napríklad: IU 0 Exist (EHS), Type OK, Ready.
Kedy použiť túto šablónu
Túto diagnostickú šablónu brány použite, keď potrebujete:
- Monitorovať stav brány – sledovať chyby na zbernici R1/R2 a poruchy vonkajšej jednotky
- Objaviť pripojené jednotky – zistiť počet a typ vnútorných jednotiek na zbernici Samsung pred konfiguráciou ovládacích šablón
- Diagnostikovať problémy s inštaláciou – overiť, že všetky očakávané jednotky boli nájdené a sú v stave „Ready"
Po objavení importujte príslušnú ovládaciu šablónu pre každý typ jednotky:
- Samsung MIM-B19N (EHS) – pre tepelné čerpadlá HE, HT a EHS
- Samsung MIM-B19N (IU) – pre vnútorné klimatizačné jednotky (FCU, ERV, AHU)
Riešenie problémov
Žiadne jednotky neboli nájdené
- Overte, že MIM-B19N je napájaný (DC 12 V z CN12 na vonkajšej jednotke)
- Skontrolujte, či sú vnútorné jednotky zapnuté a pripojené na zbernicu Samsung F1/F2
- Po zapnutí počkajte až 10 minút na dokončenie sledovania
- Ak chybový register hlási chybu sledovania (bit 2), reštartujte modul MIM-B19N
Chybový register hlási chybu komunikácie R1/R2
- Skontrolujte zapojenie zbernice F1/F2 medzi MIM-B19N a vonkajšou jednotkou
- Overte, že MIM-B19N je nainštalovaný na správnom konektore PCB vonkajšej jednotky
- Skontrolujte konflikty na zbernici s inými príslušenstvami Samsung
Žiadna Modbus komunikácia s TapHome
- Skontrolujte polaritu zapojenia RS-485 (A na A+, B na B-)
- Overte adresu brány pomocou DIP a rotačných prepínačov
- Potvrďte nastavenie TapHome: 9600 baud, párna parita, 1 stop bit, 8 dátových bitov
