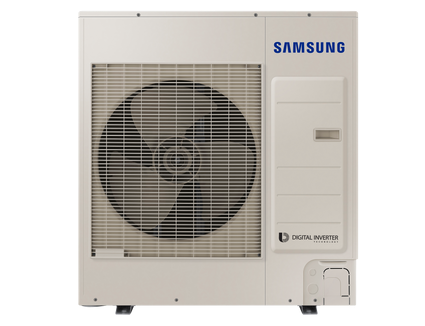

Samsung MIM-B19N (EHS)

Modbus RTU

Submitted by

Last updated: 03. 2026

Vyžaduje externú bránu
Samsung MIM-B19N

Samsung MIM-B19N je Modbus RTU brána, ktorá pripája tepelné čerpadlá Samsung HE, HT a EHS k TapHome cez RS-485. Brána prekladá medzi interným protokolom Samsung R1/R2 a štandardným Modbus RTU — sprístupňuje snímače teploty vody, ovládanie teplej vody, prevádzkové režimy a komfortné funkcie ako holding registre.

Každý MIM-B19N dokáže spravovať až 1 vonkajšiu jednotku (4 vrátane podjednotiek pri modulárnych inštaláciách) a 48 vnútorných jednotiek. Adresa brány sa nastavuje kombináciou DIP prepínačov a rotačného prepínača (rozsah 1–247).

Hardvérové pripojenie

Špecifikácie

Napájanie: DC 12 V z CN12 na hlavnej doske vonkajšej jednotky
Prevádzková teplota: -10 °C až +50 °C
Protokol: Modbus RTU Slave, RS-485
Prenosová rýchlosť: 9600, párna parita, 1 stop bit, 8 dátových bitov
Max. jednotiek: 48 vnútorných + 1 vonkajšia jednotka na bránu
Max. dĺžka zbernice: 1000 m (RS-485)

Zapojenie RS-485

Pripojte MIM-B19N k TapHome pomocou 2-vodičového RS-485 pripojenia:

A (R1) –> A+/D+ na TapHome RS-485
B (R2) –> B-/D- na TapHome RS-485

MIM-B19N sa napája z vonkajšej jednotky cez DC 12 V konektor (CN12). Interná Samsung komunikácia používa zbernicu F1-F2 na prepojenie s vnútornými a vonkajšími jednotkami.

Dôležité — polarita RS-485
Dodržte správnu polaritu RS-485 medzi MIM-B19N a TapHome. Prehodené vodiče A/B zabránia komunikácii. Červená LED na module bliká počas aktívnej Modbus komunikácie — ak nesvieti, skontrolujte zapojenie.

Topológia zapojenia

1
2
3
4
5
Outdoor unit ──── F1/F2 ──── MIM-B19N ──── RS-485 (A/B) ──── TapHome Core
  │                              │
  └── 12V/GND (CN12) ───────────┘
  │
  └── F1/F2 ──── Indoor units (up to 48)

Konfigurácia

Adresovanie pomocou DIP a rotačného prepínača

Adresa MIM-B19N sa vypočíta ako súčet hodnôt DIP prepínačov a hodnoty rotačného prepínača.

Prepínač	Umiestnenie	Hodnota pri ON
SW4-1	DIP	128
SW4-2	DIP	64
SW5-1	DIP	32
SW5-2	DIP	16
SW1	Rotačný	0–15 (hex)

Príklady adries:

SW4 (1,2)	SW5 (1,2)	SW1 (rotačný)	Adresa
OFF, OFF	OFF, OFF	1	1
OFF, OFF	OFF, OFF	2	2
OFF, OFF	OFF, ON	3	19
OFF, OFF	ON, ON	5	53

Odporúčanie: Adresa 1 pre jednu bránu (všetky DIP prepínače OFF, rotačný prepínač na 1).

Adresa 0 je neplatná. Platný rozsah je 1–247.

Predpoklad pre vnútornú jednotku

Pred tým, než MIM-B19N dokáže ovládať vnútorné jednotky, musí byť na každej vnútornej jednotke nastavenie „Use of central control" (SEG5) na hodnotu „Use (1)". Bez tohto nastavenia brána dokáže čítať stav, ale nemôže odosielať ovládacie príkazy.

Adresovanie viacerých jednotiek

Pri systémoch s viacerými vnútornými jednotkami sa adresy registrov posúvajú o 50 na jednotku:

Vnútorná jednotka	Základný register	ON/OFF register
Jednotka 0 (prvá)	50	H:52
Jednotka 1	100	H:102
Jednotka 2	150	H:152

Šablóna TapHome je nakonfigurovaná pre prvú vnútornú jednotku (IU=0). Pre ďalšie jednotky duplikujte šablónu a upravte offsety registrov pridaním 50 × index_jednotky.

Schopnosti zariadenia

Monitorovanie teploty vody

Šablóna poskytuje dva snímače teploty vody pre hydraulický okruh:

Teplota vstupnej vody (H:65) — teplota spiatočky, len na čítanie, konverzia °C × 10
Teplota výstupnej vody (H:66 čítanie / H:68 zápis) — teplota prietoku s ovládaním požadovanej hodnoty. Rozsahy závisia od typu jednotky:
- HE: Chladenie 5–25 °C / Kúrenie 15–50 °C
- HT: Kúrenie 25–80 °C (bez chladenia)
- EHS: Chladenie 5–25 °C / Kúrenie 15–55 °C

Ovládanie teplej vody (DHW)

Teplá úžitková voda sa ovláda cez tri zariadenia:

Teplá voda ZAP/VYP (H:72) — zapína alebo vypína výrobu TÚV
Režim teplej vody (H:73) — výber režimu TÚV: ECO, Standard, Power, Force (len EHS) alebo Cool
Teplota teplej vody (H:75 čítanie / H:74 zápis) — aktuálna teplota zásobníka TÚV a požadovaná hodnota. Rozsahy:
- HE: 30–75 °C
- HT: 35–75 °C
- EHS: 30–70 °C

Zapnutie jednotky a prevádzkový režim

Ústredné kúrenie ZAP/VYP (H:52) — zapína alebo vypína tepelné čerpadlo
Prevádzkový režim (H:53) — výber režimu Auto, Cool, Dry, Fan alebo Heat

Tichý režim a funkcia odchodu

Tichý režim (H:78) — zapína alebo vypína zníženie hluku vonkajšej jednotky (Silence On/Off)
Funkcia odchodu — sprístupnená ako servisný atribút (čítanie H:79) a servisná akcia (zápis H:79) na zariadení Tichý režim. Aktivuje režim odchodu pre úsporu energie, keď nikto nie je doma

Servisná diagnostika

Modul sprístupňuje tri servisné atribúty na monitorovanie systému:

Stav komunikácie (H:50) — bitové pole: Exist, Type OK, Ready, Communication error
Typ jednotky (H:51) — identifikuje pripojený typ jednotky (HE, HT, EHS, FCU, ERV, AHU, Chiller)
Obmedzenie diaľkového ovládania (H:64) — zobrazuje, či je diaľkový ovládač zablokovaný

K dispozícii sú dve servisné akcie:

Bzučiak (H:3) — zapína alebo vypína bzučiak vonkajšej jednotky
Obmedzenie diaľkového ovládania (H:64) — zamyká alebo odomyká káblový diaľkový ovládač (zápis 0x6363 pre obmedzenie, 0x0000 bez obmedzenia)

ReadScript modulu monitoruje chybový register MIM-B19N (H:0) pre chyby adries, chyby komunikácie R1/R2 a chyby sledovania a hlási kód chyby vonkajšej jednotky (H:1) v TapHome.

Ďalšie schopnosti

Registrová mapa MIM-B19N tiež sprístupňuje registre pre nastavenú teplotu vnútornej jednotky (H:58, rozsah 16–30 °C kúrenie / 18–30 °C chladenie), teplotu výtlaku (H:60), požadované hodnoty výtlaku pre chladenie a kúrenie (H:61, H:62), chybové kódy vnútornej jednotky (H:63), vonkajšiu teplotu (komunitou objavená, H:5), izbovú teplotu (H:59) a stav odmrazovania (H:2). Tieto je možné pridať v budúcej aktualizácii šablóny.

Register nastavenej teploty vnútornej jednotky (H:58) nie je zahrnutý v aktuálnej šablóne. Na ovládanie izbovej požadovanej hodnoty ho možno pridať ako vlastné Modbus zariadenie v TapHome s holding registrom 58, rozsahom 16–30 a násobičom ×10.

LED a 7-segmentové indikátory

Indikátor	Funkcia
Y-GRN LED	Bliká počas komunikácie MIM-B19N s vonkajšou jednotkou
RED LED	Bliká počas Modbus RS-485 komunikácie s BMS/TapHome

7-segmentové chybové kódy:

Zobrazenie	Stav
E6 / 16	Komunikácia so všetkými vnútornými/vonkajšími jednotkami zastavená >3 minúty
E6 / 15	Komunikácia s konkrétnou vnútornou jednotkou zastavená >3 minúty
E6 / 04	Sledovanie nedokončené do 10 minút po zapnutí
E6 / 54	Chyba EEPROM
E6 / 34	Chyba adresy

Riešenie problémov

Žiadna Modbus komunikácia (červená LED nebliká)

Skontrolujte RS-485 káble:
- Vodič A správne pripojený na A+/D+ na TapHome
- Vodič B správne pripojený na B-/D- na TapHome
- Overte, že polarita nie je prehodená
Overte adresu brány pomocou DIP a rotačných prepínačov
Potvrďte nastavenie TapHome: 9600 baud, párna parita, 1 stop bit, 8 dátových bitov
Skontrolujte, že dĺžka RS-485 zbernice nepresahuje 1000 m

Jednotka nie je sledovaná (bity 0–2 stavu komunikácie nie sú všetky = 1)

Overte, že vnútorná jednotka je zapnutá a pripojená na Samsung F1/F2 zbernicu
Skontrolujte, že „Use of central control" (SEG5) je nastavené na „Use (1)" na vnútornej jednotke
Počkajte až 10 minút na dokončenie sledovania po zapnutí
Ak 7-segmentový displej zobrazuje E6/04, reštartujte modul MIM-B19N

Ovládacie príkazy sa neuplatňujú

Potvrďte, že register stavu komunikácie (H:50) zobrazuje bity 0–2 všetky nastavené na 1 (Exist + Type OK + Ready)
Skontrolujte, že obmedzenie diaľkového ovládania nie je aktívne (H:64 = 0x0000)
Overte, že adresa vnútornej jednotky je v rozsahu (0–47)
Dodržte minimálne 10 ms odstup medzi po sebe nasledujúcimi Modbus príkazmi čítania/zápisu

Teploty zobrazujú 0 alebo nesprávne hodnoty

Uistite sa, že jednotka dokončila sledovanie (stav komunikácie = Ready)
Overte správny typ jednotky — niektoré registre sú dostupné len pre HE/HT/EHS
Skontrolujte servisný atribút „Unit Type" v TapHome na potvrdenie detegovaného modelu

Dostupné zariadenia

Samsung MIM-B19N Modul

Servisné atribúty

Stav komunikácie	reads H:50 (UInt16); bitfield: b0=Exist, b1=Type OK, b2=Ready, b3=Communication error
Typ jednotky	reads H:51 (UInt16); decodes lower/upper byte to identify unit type: HE (0x6E), HT (0x78), EHS (0x73–0x75), FCU, ERV, AHU, Chiller
Obmedzenie diaľkového ovládania	reads H:64 (UInt16); 0x0000=No restriction, other=Restriction active

Samsung_MIM_B19N HE/HT/EHS

Čítanie (modul)

var err := MODBUSR(H, 0, Uint16);
IF(GETBIT(err, 0) = 1, ADDERROR("${adress_error}"));
IF(GETBIT(err, 1) = 1, ADDERROR("${comm_error_R1/R2}"));
IF(GETBIT(err, 2) = 1, ADDERROR("${tracking_error}"));
var reg := MODBUSR(H, 1, Uint16);
IF(reg = 0, "", ADDERROR("${integ_od_unit_err}, reg)");

Servisné atribúty

Communication Status

var com := MODBUSR(H, 50, Uint16);
var b0 := IF(getbit(com, 0) = 1, "Exist ", "");
var b1 := IF(getbit(com, 1) = 1, "- Type OK ", "");
var b2 := IF(getbit(com, 2) = 1, "- Ready ", "");
var b3 := IF(getbit(com, 3) = 1, "Communication error ", "");
RETURN(b0 + b1 + b2 + b3);

Unit Type

var type := GETBITS(MODBUSR(H, 51, Uint16),8, 8);
var lower := GETBITS(MODBUSR(H, 51, Uint16),0, 8);


IF(type = 10, RETURN("FCU"));
IF(lower = 108, RETURN("ERV+"));
IF(lower = 110, RETURN("HE"));
IF(lower = 120, RETURN("HT"));
IF( 90 <= lower AND lower <=99 , RETURN("AHU"));
IF( 100 <= lower AND lower <= 102 , RETURN("ERV"));
IF( 115 <= lower AND lower <= 117 , RETURN("EHS"));
IF( 140 <= lower AND lower <= 149 , RETURN("Module Chiller"));
IF( 160 <= lower AND lower <= 169 , RETURN("FCU kit"));
RETURN("Indoor Unit");

Remote Control Restriction

var r := MODBUSR(H, 64, Uint16);
IF(r = 0, "No restriction", "Restriction " + r);

Ústredné kúrenie ZAP/VYP Prepínač

Zapína alebo vypína tepelné čerpadlo

Režim teplej vody Viacstavový prepínač

Výber režimu TÚV — ECO, Standard, Power, Force (len EHS) alebo Cool

Hodnoty / Stavy: ECO · Standart · Power · Force(EHS) · Cool

Teplá voda ZAP/VYP Prepínač

Zapína alebo vypína výrobu teplej úžitkovej vody

Teplota teplej vody Termostat

Aktuálna teplota zásobníka TÚV a ovládanie požadovanej hodnoty

Prevádzkový režim Viacstavový prepínač

Výber prevádzkového režimu tepelného čerpadla

Hodnoty / Stavy: Auto · Cool · Dry · Fan · Heat

Tichý režim Prepínač

Zapína zníženie hluku vonkajšej jednotky (Silence On/Off)

Hodnoty / Stavy: Silence on · Silence Off

Teplota vstupnej vody Teplotný senzor Len na čítanie

Snímač teploty spiatočky (len na čítanie)

Teplota výstupnej vody Termostat

Teplota prietoku s ovládaním požadovanej hodnoty

Pripojenie: Modbus RTU • 9600 baud• 8E1 • Slave ID: $[SlaveId]

Možné vylepšenia (8)

H:2 Defrost Status — 0 or 0xFF=Defrost off, Others=Defrost on. Read via module readscript as MODBUSR but not exposed as device
H:58 Set Temperature (Indoor) — Indoor/room temperature setpoint, °C × 10. Heating: 16–30°C, Cooling: 18–30°C. Missing from template despite being R/W for HE/HT/EHS
H:60 Discharge Temperature — Discharge temperature °C × 10 — available for HE/HT/EHS. Read-only
H:61 Cooling Discharge Set Temperature — Cooling discharge setpoint 8–18°C (°C × 10). R/W for HE/HT/EHS
H:62 Heating Discharge Set Temperature — Heating discharge setpoint 30–43°C (°C × 10). R/W for HE/HT/EHS
H:63 Indoor Unit Error Code — 0=No error, 100–999=Error code. Partially covered by module readscript (H:1 outdoor error) but per-unit indoor error not exposed
H:5 Outdoor Temperature — Outdoor ambient temperature °C × 10. Community-discovered, not in official register table
H:59 Room Temperature — Current indoor/room temperature °C × 10. Listed as read-only for Indoor/FCU, community confirms availability for HE/HT/EHS on some firmware
