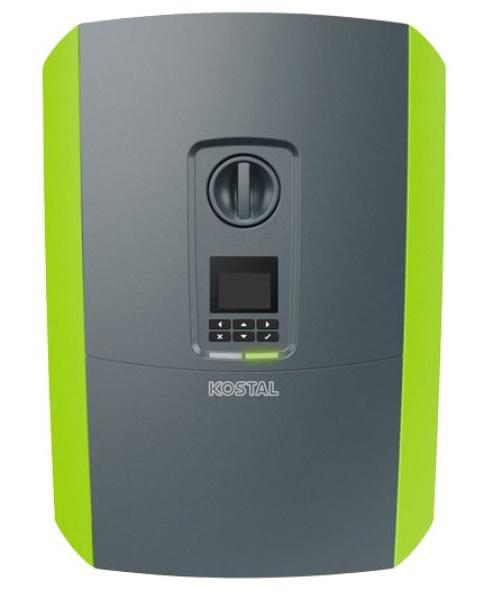

Kostal PLENTICORE plus

Séria Kostal PIKO IQ a PLENTICORE plus sú hybridné solárne striedače s až troma MPPT trackermi a voliteľným batériovým úložiskom. TapHome sa pripája priamo k striedaču cez Modbus TCP po sieti Ethernet. Šablóna pokrýva modely PIKO IQ, PLENTICORE G1, G2, G3 a PLENTICORE MP G3 vo výkonových triedach od 3 kW do 10 kW.

Šablóna poskytuje monitorovanie FV stringov (výkon, prúd, napätie pre každý DC vstup), stav nabitia batérie s nastaviteľnými min/max limitmi, štatistiky výnosu (denné, mesačné, ročné, celkové), výkon AC výstupu a diagnostiku striedača.

Sieťové pripojenie

Striedač má RJ45 port Ethernet na Smart Communication Board. Pripojte ho do rovnakej lokálnej siete ako TapHome Core pomocou štandardného ethernetového kábla.

  • Protokol: Modbus TCP
  • Port: 1502 (neštandardný – odlišný od štandardného Modbus TCP portu 502)
  • Predvolené Unit-ID: 71
  • Poradie bajtov: Little-endian CDAB (predvolené, nastaviteľné)

Striedač Kostal používa TCP port 1502, nie štandardný Modbus port 502. Skontrolujte, že je to správne nakonfigurované v TapHome počas importu šablóny. Predvolené Unit-ID je 71 (parameter šablóny TapHome je predvolene 1 – nastavte na 71, aby zodpovedalo továrensky nastavenej hodnote).

Konfigurácia

Aktivácia komunikácie Modbus TCP

Modbus TCP musí byť na striedači explicitne zapnutý, aby s ním TapHome mohlo komunikovať:

  1. Otvorte webové rozhranie striedača (zadajte IP adresu striedača do prehliadača)
  2. Prejdite na Nastavenia > Modbus/SunSpec (TCP)
  3. Zapnite Modbus TCP
  4. Overte, že poradie bajtov je nastavené na Little-endian (CDAB) – toto je predvolená hodnota zodpovedajúca šablóne TapHome
  5. Zaznamenajte si Unit-ID (predvolene 71) a TCP port (predvolene 1502)

Pri importe šablóny v TapHome zadajte:

  • IP adresa – IP adresa striedača v lokálnej sieti
  • Slave ID – nastavte na 71 (zodpovedá Unit-ID striedača)

Priraďte striedaču statickú IP adresu alebo rezerváciu DHCP v nastaveniach smerovača. Striedač nepodporuje mDNS, takže stabilná IP adresa predchádza problémom s pripojením po výpadkoch napájania.

Možnosti zariadenia

Monitorovanie FV stringov

Tri senzory FV stringov (DC1, DC2, DC3) každý hlási:

  • Výkon (kW) – okamžitý výstup z MPPT trackera
  • Prúd (A) a Napätie (V) – dostupné ako servisné atribúty každého výkonového zariadenia

DC3 je možné voliteľne použiť na pripojenie batérie namiesto tretieho FV stringu, v závislosti od modelu striedača a inštalácie.

  • Celkový DC výkon – kombinovaný výstup zo všetkých pripojených FV stringov (register H:1066)
  • Celkový aktívny AC výkon – celkový výkon dodávaný do AC siete (register H:172)
Správa batérie
  • SOC batérie – aktuálny stav nabitia (0–100 %). Šablóna tiež sprístupňuje napätie batérie, teplotu a typ batérie ako servisné atribúty.
  • Nastavenia SOC (servisná akcia) – nakonfigurujte minimálny SOC (1–90 %) a maximálny SOC (10–100 %) priamo z TapHome. Tým sa riadi, ako hlboko sa batéria vybíja a ako úplne sa nabíja.
Servisný atribútPopis
Napätie batérieAktuálne napätie batérie (V)
Teplota batérieAktuálna teplota batérie (C)
Minimálny SOCNastavený dolný limit SOC (%)
Maximálny SOCNastavený horný limit SOC (%)
Typ batériePripojená batéria (BYD, LG, BMZ, Pyontech, Dyness, VARTA a ďalšie)
Štatistiky výnosu

Štyri energetické počítadlá sledujú výrobu FV v rôznych časových obdobiach:

ZariadeniePopis
Denný výnosEnergia vyrobená dnes (kWh)
Mesačný výnosEnergia vyrobená tento mesiac (kWh)
Ročný výnosEnergia vyrobená tento rok (kWh)
Celkový výnosKumulatívna energia od inštalácie (kWh)

Všetky hodnoty výnosu sa čítajú zo striedača vo Wh a šablóna ich prevádza na kWh.

Diagnostika striedača

Servisné atribúty na úrovni modulu poskytujú stav systému:

Servisný atribútPopis
Stav striedačaAktuálny prevádzkový stav (Vypnutý, Init, FeedIn, Throttled, Standby, Prehrievanie, Vypínanie a ďalšie – celkovo 19 stavov)
Frekvencia sieteFrekvencia AC siete (Hz)
MODBUS EnableČi je komunikácia Modbus TCP aktívna
IP EnableČi je sieťové IP pripojenie zapnuté
Ďalšie možnosti

Kostal PLENTICORE tiež sprístupňuje Modbus registre pre monitorovanie AC výkonu po fázach, rozklad domácej spotreby (z FV, batérie a siete), dáta cyklov nabíjania/vybíjania batérie, merania externého wattmetra a riadenie obmedzenia aktívneho výkonu. K dispozícii sú aj podrobné energetické počítadlá batérie (DC nabíjanie/vybíjanie, AC nabíjanie/vybíjanie, export do siete) a prepínané výstupy I/O dosky. Tieto je možné pridať do šablóny TapHome v budúcej aktualizácii.

Riešenie problémov

Žiadna komunikácia Modbus
  1. Overte, že Modbus TCP je zapnutý vo webovom rozhraní striedača v časti Nastavenia > Modbus/SunSpec (TCP)
  2. Skontrolujte, že TCP port je 1502 (nie štandardný 502)
  3. Overte, že Unit-ID zodpovedá striedaču (predvolene 71) a konfigurácii šablóny TapHome
  4. Skontrolujte, že poradie bajtov je nastavené na Little-endian (CDAB) na striedači
  5. Skontrolujte, že TapHome Core a striedač sú v rovnakej sieti/podsieti
Nesprávne hodnoty alebo nulové hodnoty
  • Striedač hlási nulové hodnoty výkonu, keď nevyrába (noc, striedač vypnutý). Toto je normálne správanie.
  • Ak sa hodnoty výnosu javia ako nesprávne, skontrolujte nastavenie poradia bajtov – Big-endian (ABCD) bude produkovať nesprávne hodnoty Float, keď šablóna očakáva Little-endian (CDAB).
SOC batérie sa neaktualizuje
  • Overte, že je pripojená a rozpoznaná kompatibilná batéria (skontrolujte servisný atribút Typ batérie)
  • Ak Typ batérie zobrazuje “No battery (PV-functionality)”, striedač pracuje v režime len FV bez batériového úložiska

Dostupné zariadenia

PlentyCore Modul
Servisné atribúty
MODBUS enableČi je komunikácia Modbus TCP zapnutá na striedači
IP enableČi je sieťové IP pripojenie zapnuté na striedači
Frekvencia siete
Stav striedačaAktuálny prevádzkový stav — Vypnutý, Init, FeedIn, Throttled, Standby, Prehrievanie, Vypínanie a ďalšie (celkovo 19 stavov)

PlentyCore

Servisné atribúty
MODBUS enable
IF(MODBUSR(H, 2, Bool), "Enabled", "Disabled");
IP enable
IF(MODBUSR(H, 416, Bool), "Enabled", "Disabled");
Grid Frequency
ROUND(MODBUSR(H, 152, Float, 2)) + " Hz";
Inverter State
SWITCH(MODBUSR(H, 56, Uint16),
0, "Off",
1, "Init",
2, "IsoMeas",
3, "GridCheck",
4, "StartUp",
5, "-",
6, "FeedIn",
7, "Throttled",
8, "ExtSwitchOff",
9, "Update",
10, "Standby",
11, "GridSync",
12, "GridPreCheck",
13, "GridSwitchOff",
14, "Overheating",
15, "Shutdown",
16, "ImproperDcVoltage",
17, "ESB",
18, "Unknown",
"Error"
);
SOC batérie Analógový vstup Len na čítanie

Stav nabitia batérie (0–100 %) s napätím, teplotou a nastaviteľnými min/max limitmi SOC

Register: H:210 Float Jednotka: %
Servisné atribúty
Napätie batérie
Teplota batérie
Minimálny SOCNastavený dolný limit stavu nabitia (1–90 %)
Maximálny SOCNastavený horný limit stavu nabitia (10–100 %)
Typ batériePripojená batéria — No battery, PIKO Battery Li, BYD, BMZ, LG, Pyontech, Dyness, VARTA
Servisné akcie
Nastavenia SOCNastavenie minimálneho a maximálneho limitu stavu nabitia batérie

SOC batérie

Čítanie vstupnej úrovne
MODBUSR(H, 210, Float, 2)/100
Servisné atribúty
Battery Voltage
ROUND(MODBUSR(H, 216, Float, 2)) + " V";
Battery Temperature
MODBUSR(H, 214, Float, 2) + " °C"
Minimum SOC
MODBUSR(H, 1042, Float, 2) + "%"
Maximum SOC
MODBUSR(H, 1044, Float, 2) + "%"
Battery Type
SWITCH(MODBUSR(H, 588, Uint16),
 0, "No battery (PV-functionality)",
 2, "Li-Io battery SONY / MURATA",
 4, "Li-Io battery BYD / BBOX",
 "Unknown"
 );
Servisné akcie
SOC settings
Parametre: Minimum SOC (1–90 mis), Maximum SOC (10–100 mas)
MODBUSW(H, 1042, Float, mis,  2);
MODBUSW(H, 1044, Float, mas, 2);
Denný výnos Premenná Len na čítanie

Energia vyrobená dnes (Wh prevedené na kWh)

Register: H:322 Float Jednotka: kWh

Denný výnos

Čítanie
MODBUSR(H, 322, Float, 2)/1000
Mesačný výnos Premenná Len na čítanie

Energia vyrobená tento mesiac (Wh prevedené na kWh)

Register: H:326 Float Jednotka: kWh

Mesačný výnos

Čítanie
MODBUSR(H, 326, Float, 2)/1000
Výkon DC1 Premenná Len na čítanie

Výstupný výkon FV stringu 1 (MPPT 1) (W prevedené na kW)

Register: H:260 Float Jednotka: kW
Servisné atribúty
Prúd DC1
Napätie DC1

Výkon DC1

Čítanie
MODBUSR(H, 260, float, 2)/1000
Servisné atribúty
Current DC1
ROUND(MODBUSR(H, 258, Float, 2)) + " A";
Voltage DC1
ROUND(MODBUSR(H, 266, Float, 2)) + " V"
Výkon DC2 Premenná Len na čítanie

Výstupný výkon FV stringu 2 (MPPT 2) (W prevedené na kW)

Register: H:270 Float Jednotka: kW
Servisné atribúty
Prúd DC2
Napätie DC2

Výkon DC2

Čítanie
MODBUSR(H, 270, float, 2)/1000
Servisné atribúty
Current DC2
ROUND(MODBUSR(H, 268, Float, 2)) + " A";
Voltage DC2
ROUND(MODBUSR(H, 276, Float, 2)) + " V"
Výkon DC3 Premenná Len na čítanie

Výstupný výkon FV stringu 3 (MPPT 3) — možno voliteľne použiť na pripojenie batérie

Register: H:280 Float Jednotka: kW
Servisné atribúty
Prúd DC3
Napätie DC3

Výkon DC3

Čítanie
MODBUSR(H, 280, float, 2)/1000
Servisné atribúty
Current DC3
ROUND(MODBUSR(H, 278, Float, 2)) + " A";
Voltage DC3
ROUND(MODBUSR(H, 286, Float, 2)) + " V"
Celkový aktívny AC výkon Premenná Len na čítanie

Celkový aktívny výkon na strane AC siete (W prevedené na kW)

Register: H:172 Float Jednotka: kW

Celkový aktívny AC výkon

Čítanie
MODBUSR(H, 172, Float, 2)/1000
Celkový DC výkon Premenná Len na čítanie

Kombinovaný výstup zo všetkých pripojených FV stringov (W prevedené na kW)

Register: H:1066 Float Jednotka: kW

Celkový DC výkon

Čítanie
MODBUSR(H, 1066, Float, 2)/1000
Celkový výnos Premenná Len na čítanie

Kumulatívna celková energia vyrobená od inštalácie (Wh prevedené na kWh)

Register: H:320 Float Jednotka: kWh

Celkový výnos

Čítanie
MODBUSR(H, 320, Float, 2)/1000
Ročný výnos Premenná Len na čítanie

Energia vyrobená tento rok (Wh prevedené na kWh)

Register: H:324 Float Jednotka: kWh

Ročný výnos

Čítanie
MODBUSR(H, 324, Float, 2) /1000
Pripojenie: Modbus TCP • Slave ID: $[SlaveId]
Možné vylepšenia (22)
  • H:98 Controller PCB Temperature — Float, °C, read-only — inverter internal temperature
  • H:100 Total DC Power (addr 100) — Float, W — alternative register for total DC power (template uses H:1066 instead, which is sum of all PV inputs)
  • H:106 Home Own Consumption from Battery — Float, W, read-only
  • H:108 Home Own Consumption from Grid — Float, W, read-only
  • H:116 Home Own Consumption from PV — Float, W, read-only
  • H:118 Total Home Consumption — Float, Wh, read-only — cumulative
  • H:156 Active Power Phase 1 — Float, W, read-only
  • H:162 Active Power Phase 2 — Float, W, read-only
  • H:170 Active Power Phase 3 — Float, W, read-only
  • H:194 Number of Battery Cycles — Float, read-only — battery health indicator
  • H:200 Actual Battery Charge/Discharge Current — Float, A, read-only — negative=charge, positive=discharge
  • H:252 Total Active Power (Powermeter) — Float, W, read-only — external power meter reading
  • H:512 Battery Gross Capacity — U32, Ah, read-only
  • H:1046 Total DC Charge Energy (DC-side to Battery) — Float, Wh, read-only
  • H:1048 Total DC Discharge Energy (DC-side from Battery) — Float, Wh, read-only
  • H:1056 Total DC PV Energy (sum of all PV inputs) — Float, Wh, read-only — cumulative PV production
  • H:1064 Total Energy AC-side to Grid — Float, Wh, read-only — total energy exported
  • H:1068 Battery Work Capacity — Float, Wh, read-only
  • H:1076 Maximum Charge Power (from battery) — Float, W, read-only — battery-reported charge limit
  • H:1078 Maximum Discharge Power (from battery) — Float, W, read-only — battery-reported discharge limit
  • H:533 Active Power Setpoint — U16, %, write-only — power curtailment (1-100%)
  • H:608-611 I/O Board Switched Outputs 1-4 — U16, R/W — digital outputs for external relay control
