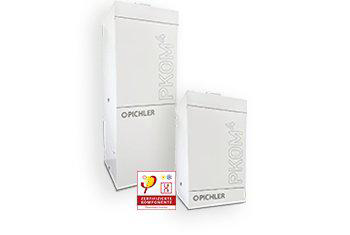

Pichler PKOM4 je kombinovaná jednotka s tepelným čerpadlom, ktorá integruje vetranie, vykurovanie, chladenie a prípravu teplej úžitkovej vody (modely Classic) v jednom zariadení. Dostupná je v štyroch variantoch — PKOM4A classic, PKOM4A trend, PKOM4AK classic a PKOM4AK trend — pre obytné plochy od 50 do 250 m². TapHome sa pripája k jednotke cez Modbus TCP po Ethernete.
Šablóna poskytuje riadenie prevádzkového režimu, výber úrovne vetrania (Auto + 9 úrovní), nastavenie teploty miestnosti a TÚV, konfiguráciu aktívneho chladenia, monitorovanie spotreby energie a sledovanie údržby filtrov.
Sieťové pripojenie
PKOM4 má vstavaný LAN (Ethernet) port na hlavnej doske pre sieťové pripojenie. Pripojte ho do rovnakej lokálnej siete ako TapHome Core pomocou štandardného Ethernet kábla.
- Protokol: Modbus TCP
- Port: 502
- Predvolené Slave ID: 1 (konfigurovateľné pri importe)
Priraďte jednotke PKOM4 statickú IP adresu v nastaveniach DHCP routera, aby sa adresa po reštarte nezmenila.

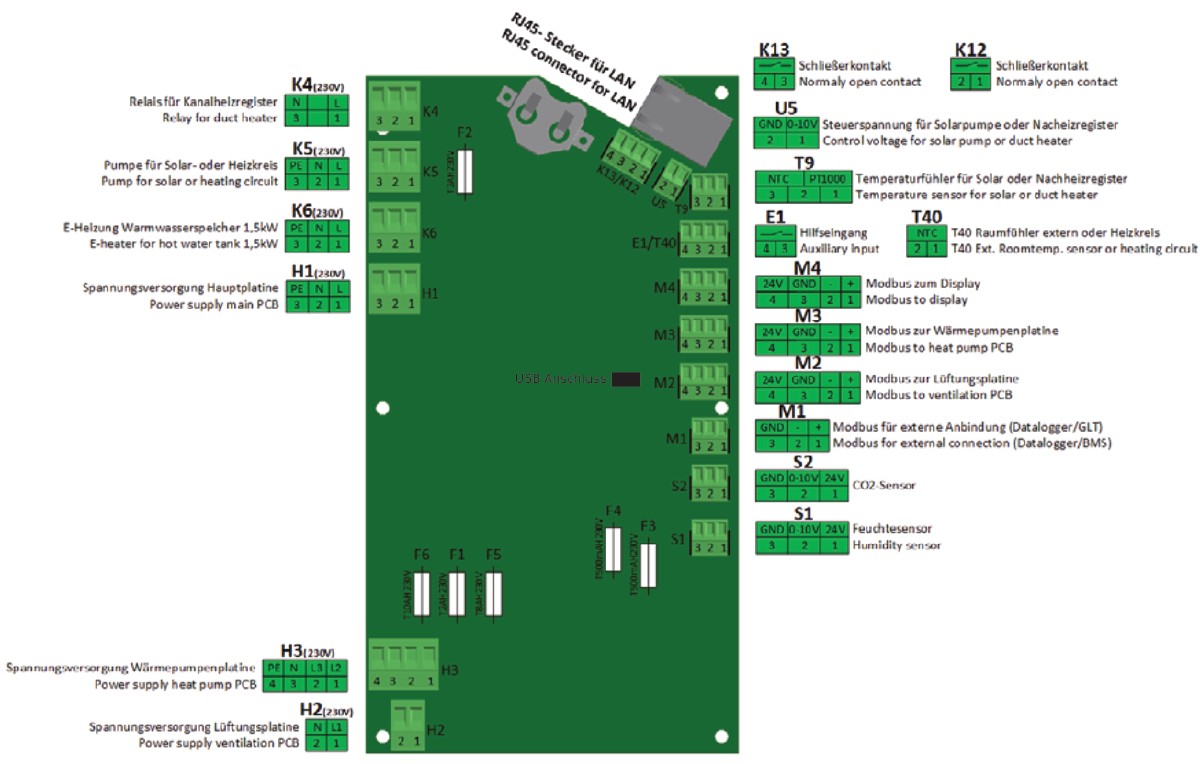

Rozloženie hlavnej dosky
Hlavná doska sa nachádza v hornej časti jednotky v elektrickej prípojkovej skrini. Kľúčové konektory pre integráciu s TapHome:
| Konektor | Funkcia |
|---|---|
| LAN | Ethernet — sieťové pripojenie pre Pichler app, Pichler Connect a Modbus TCP |
| M1 | Modbus RTU — pripojenie externého BMS / KNX gateway (A+/B-/GND) |
| M2 | Interný Modbus — ventilačná doska (nepoužívať pre externé systémy) |
| M3 | Interný Modbus — doska tepelného čerpadla (nepoužívať pre externé systémy) |
| B1 | Pripojenie dotykového ovládacieho panela |
| Označenie (DE) | Preklad (SK) | Konektor |
|---|---|---|
| RJ45 Stecker für LAN | RJ45 konektor pre LAN | K13 |
| Modbus für externe Anbindung (Datalogger/GLT) | Modbus pre externé pripojenie (Datalogger/BMS) | M1 |
| Modbus zur Lüftungsplatine | Modbus k ventilačnej doske | M2 |
| Modbus zur Wärmepumpenplatine | Modbus k doske tepelného čerpadla | M3 |
| Modbus zum Display | Modbus k displeju | M4 |
| Schnellerkontakt / Normaly open contact | Rozpínací kontakt / Normálne otvorený kontakt | K12, K13 |
| Steuerspannung für Solarpumpe oder Nachheizregister | Riadiace napätie pre solárne čerpadlo alebo dohrevový register | U5 |
| Temperaturfühler für Solar oder Nachheizregister | Teplotný snímač pre solár alebo dohrevový register | T9 |
| T40 Raumfühler extern oder Heizkreis | T40 ext. snímač teploty miestnosti alebo vykurovací okruh | T40 |
| Relais für Kanalheizregister | Relé pre kanálový ohrevný register | K4 |
| Pumpe für Solar- oder Heizkreis | Čerpadlo pre solárny alebo vykurovací okruh | K5 |
| E-Heizung Warmwasserspeicher 1,5kW | Elektrický ohrev zásobníka TÚV 1,5 kW | K6 |
| Spannungsversorgung Hauptplatine | Napájanie hlavnej dosky | H1 |
| Spannungsversorgung Wärmepumpenplatine | Napájanie dosky tepelného čerpadla | H3 |
| Spannungsversorgung Lüftungsplatine | Napájanie ventilačnej dosky | H2 |
| CO2-Sensor | Snímač CO2 | S2 |
| Feuchtesensor | Snímač vlhkosti | S1 |
Terminál M1 je určený len pre Modbus RTU (RS-485). Pre komunikáciu Modbus TCP s TapHome použite LAN (Ethernet) port. Interné Modbus pripojenia (M2, M3) sú vyhradené pre komunikáciu medzi doskami jednotky a nesmú sa používať pre externé systémy.

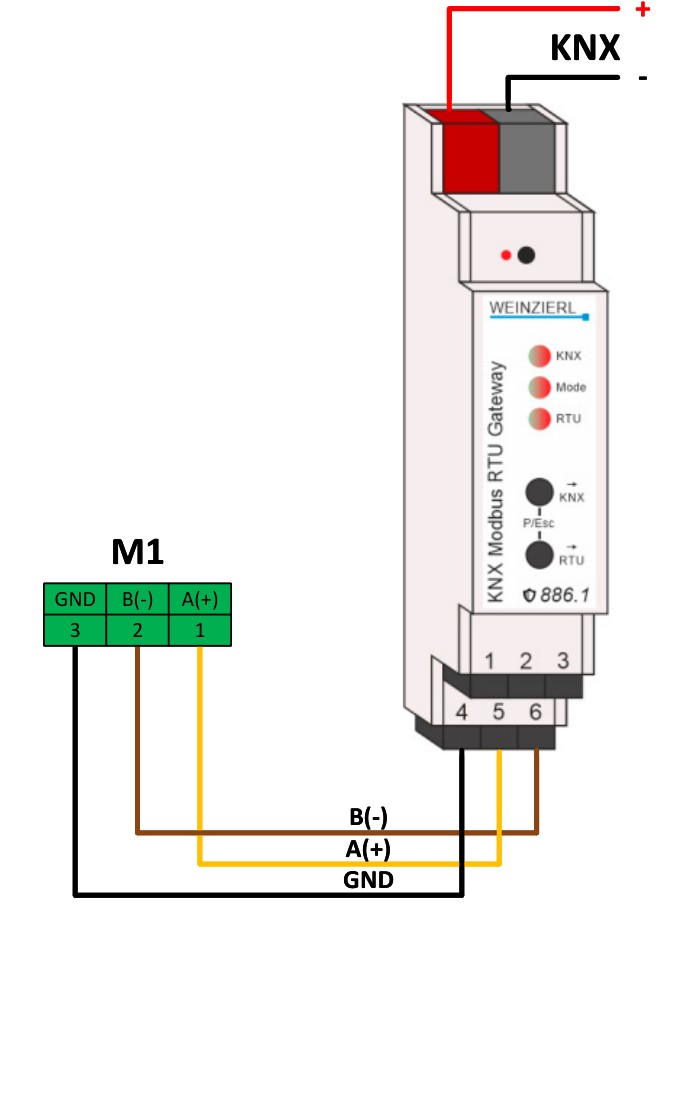

Pripojenie Modbus/KNX gateway
Ak je nainštalovaný Modbus/KNX gateway (08KNXGAC), pripája sa k terminálu M1 na hlavnej doske cez RS-485 (A+/B-/GND). Gateway funguje ako Modbus master. Toto pripojenie je alternatívou k priamemu Modbus TCP — TapHome štandardne používa priamo LAN port.
Konfigurácia
Pri importe šablóny v TapHome zadajte:
- IP adresa — IP adresa jednotky v lokálnej sieti
- Slave ID — Modbus slave adresa (predvolené: 1)
Homebridge plugin uvádza slave ID 41 pre pripojenia Modbus RTU. Pre Modbus TCP cez LAN port (ako používa TapHome) je predvolené slave ID 1. Ak komunikácia nefunguje, overte slave ID nakonfigurované na jednotke.
Možnosti zariadenia
Šablóna sprístupňuje nasledujúce zariadenia:
Riadenie prevádzkového režimu
- Prevádzkový režim (viachodnotový prepínač) — vyberá prevádzkový režim jednotky cez register H:0. Dostupné režimy: VYP, Leto, Zima, Auto, Dovolenka, Teplá voda, Nastavenie ventilačnej klapky a Test.
- Regulácia teploty miestnosti (spínač) — zapína alebo vypína aktívnu reguláciu teploty miestnosti cez register H:1.
Riadenie teploty
Tri termostatické zariadenia slúžia na správu teplotných nastavení:
- Požadovaná teplota miestnosti — číta aktuálnu teplotu miestnosti zo vstupného registra A:19 a zapisuje požadovanú hodnotu do H:10. Predvolená hodnota je 22 °C (parameter A12).
- Teplota začiatku chladenia — číta aktuálnu teplotu z A:19 a zapisuje prah aktivácie chladenia do H:19. Aktívne chladenie sa nespustí pod touto teplotou.
- Teplota TÚV — číta aktuálnu teplotu teplej úžitkovej vody z A:162 a zapisuje požadovanú hodnotu do H:129. Tepelné čerpadlo ohrieva vodu do 55 °C, elektrický ohrevný článok do 65 °C. Dostupné len na modeloch Classic.
Riadenie vetrania
- Úroveň vetrania (viachodnotový prepínač) — vyberá úroveň vetrania cez register H:46. Úroveň 0 je automatický režim, úrovne 1–9 zodpovedajú narastajúcemu prietoku vzduchu. Skutočné objemy vzduchu pre úrovne 1–4 sú konfigurovateľné cez parametre C08–C11 (PKOM4A: 85–250 m³/h, PKOM4AK: 50–150 m³/h).
- Aktuálny objem vzduchu (snímač) — číta skutočný prietok zo vstupného registra A:23, zobrazený v m³/h.
Riadenie chladenia
- Aktívne chladenie (viachodnotový prepínač) — zapína alebo vypína aktívne chladenie cez register H:9. Dostupné možnosti: Nie (0), Áno (1), Áno pri Eco tarife (2). Možnosť Eco tarif využíva Smart Grid kontakt E1 pre nákladovo optimalizované chladenie.
Vlhkosť a kvalita vzduchu
- Max. povolená vlhkosť (dimmer) — nastavuje maximálny povolený prah relatívnej vlhkosti cez register H:102. Používa sa pre riadenie vetrania na základe dopytu, keď je nainštalovaný snímač vlhkosti.
Správa teplej vody
- Ochrana proti legionele (viachodnotový prepínač) — zapína alebo vypína funkciu ochrany proti legionele cez register H:141. Keď je aktívna, jednotka periodicky ohrieva zásobník TÚV na dezinfekčnú teplotu. Interval ochrany je konfigurovateľný cez parameter W13 (predvolené: 14 dní).
Monitorovanie energie
Tri snímače na čítanie sledujú kumulatívnu spotrebu energie:
- Spotreba energie vetrania — energia ventilačných ventilátorov z A:29 (kWh)
- Spotreba energie vykurovania — energia tepelného čerpadla na vykurovanie z A:64 (kWh)
- Celková spotreba energie — kombinovaný počítadlo energie (vetranie + vykurovanie + TÚV + chladenie) z A:65 (kWh)
Údržba filtrov
- Prevádzkové hodiny filtra — číta počítadlo používania filtra z H:314 (hodiny)
- Zostávajúci čas filtra — číta zostávajúcu životnosť filtra z H:315. Interval výmeny filtra je konfigurovateľný cez parameter Y2 (predvolené: 4 mesiace).
Ďalšie možnosti
PKOM4 tiež sprístupňuje Modbus registre pre vonkajšiu teplotu vzduchu, teplotu privádzaného vzduchu, aktuálnu úroveň vetrania, chybové kódy, stav zariadenia, režim regulácie teploty miestnosti, nastavenia plánovača/časovača, prah koncentrácie CO2, minimálny prah vlhkosti a verziu firmvéru. Tieto je možné pridať do šablóny TapHome v budúcej aktualizácii.
Riešenie problémov
Žiadna Modbus komunikácia
- Overte, že Ethernet kábel je pripojený k LAN portu na hlavnej doske
- Potvrďte IP adresu jednotky — skontrolujte tabuľku DHCP prenájmov routera alebo Pichler app
- Uistite sa, že TapHome Core a jednotka PKOM4 sú v rovnakej sieti/podsieti
- Skontrolujte, že žiadny firewall neblokuje port 502
- Overte, že slave ID sa zhoduje (predvolené: 1 pre Modbus TCP)
Nesprávne hodnoty teploty
Teplotné hodnoty používajú škálovací faktor 1/100 (hodnota registra delená 100). Ak sa zobrazené hodnoty javia 100-krát príliš veľké alebo príliš malé, overte konfiguráciu škálovania v šablóne.
TÚV sa neohrieva
Ohrev TÚV je dostupný len na modeloch Classic (PKOM4A classic, PKOM4AK classic). Modely Trend neobsahujú zásobník teplej vody. Overte, že prevádzkový režim Teplá voda je dostupný a požadovaná teplota TÚV je v povolenom rozsahu (do 55 °C pre tepelné čerpadlo, 65 °C pre elektrický ohrevný článok).
Komunikačné chyby 31/32
Chybové kódy 31 (komunikácia ventilačná doska) a 32 (komunikácia doska tepelného čerpadla) indikujú interné poruchy Modbus zbernice medzi doskami jednotky, nie problémy s externým pripojením TapHome. Kontaktujte kvalifikovaného servisného technika.
