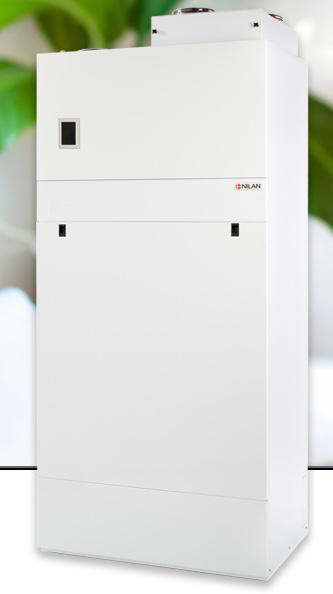

Nilan CTS-602 je regulátor používaný vo ventilačných a tepelno-čerpadlových jednotkách série Compact P, Compact S, VP, VPL, COMBI, VGU180 a VENTEC od Nilanu. TapHome šablóna sa pripája k CTS-602 cez Modbus TCP a umožňuje monitorovanie teplôt, riadenie klímy, správu teplej vody, riadenie stupňa ventilácie a monitorovanie stavov výstupov.
CTS-602 natívne komunikuje cez Modbus RTU po RS-485. Na pripojenie k TapHome je potrebný prevodník Modbus RTU-to-TCP (napr. USR-TCP232 alebo Waveshare RS485 TO ETH).
Hardvérové zapojenie
Prístup k RS-485 Modbus rozhraniu závisí od modelu jednotky a spôsobu inštalácie — sú možné dva spôsoby.

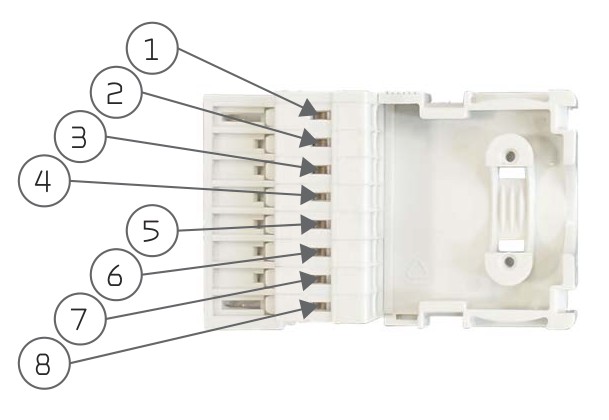

8-pinový konektor (vrch jednotky)
Na modeloch Comfort, Compact a podobných vedie Modbus cez 8-pinový konektor na vrchu jednotky. Tento konektor zároveň slúži pre ovládací panel, senzor T1 a pripojenie výberov používateľa.
| Pin | Funkcia |
|---|---|
| 1 | GND |
| 2–3 | Ovládací panel |
| 4–5 | Výber používateľa (bezpotenciálový kontakt) |
| 6 | A1 — RS-485 Data+ (Modbus) |
| 7 | B1 — RS-485 Data- (Modbus) |
| 8 | Senzor T1 (vonkajší vzduch) |
Prevodník RTU-to-TCP zapoj na pin 1 (GND), pin 6 (A1) a pin 7 (B1).
Konektor CN7 (DPS)
Na doskách CTS-602 s HMI350T je RS-485 rozhranie dostupné aj na 6-pinovom konektore CN7 (vedľa USB konektora) priamo na DPS:
| Pin | Funkcia |
|---|---|
| 1 | Výstup 12 VDC |
| 2 | COM1 — RS-485 Data+ (A) — Modbus |
| 3 | COM1 — RS-485 Data- (/B) — Modbus |
| 4 | COM2 — RS-485 Data+ (A) — Používateľský panel |
| 5 | COM2 — RS-485 Data- (/B) — Používateľský panel |
| 6 | Zem |
Prevodník RTU-to-TCP zapoj na piny 2 (Data+), 3 (Data-) a 6 (GND) cez COM1. COM2 je vyhradený pre HMI používateľský panel.
CTS-602 nemá optoizoláciu na RS-485 porte. Použi tienený krúcený pár (AWG 24/0,25 mm², impedancia 100–130 Ohm). Maximálna dĺžka kábla je 200 m. Na každom konci zbernice nainštaluj terminačné rezistory 120 Ohm.
Konfigurácia
Nastavenia RS-485 mosta
Prevodník RTU-to-TCP nakonfiguruj s nasledujúcimi parametrami:
| Parameter | Hodnota |
|---|---|
| Baud rate | 19200 |
| Dátové bity | 8 |
| Parita | Even |
| Stop bity | 1 |
Tieto komunikačné parametre sú na CTS-602 pevne nastavené a nedajú sa zmeniť.
Modbus slave adresa
Modbus rozhranie je vždy aktívne — neexistuje samostatné nastavenie „aktivovať Modbus". Nakonfigurovať treba iba slave adresu.
Predvolená slave adresa je 30 (konfigurovateľná 1–247). Zmeniť ju možno v menu SERVICE na ovládacom paneli CTS-602:
| |
Na staršom paneli s otočným gombíkom prechádzaj položkami gombíkom. Na dotykovom paneli HMI použi dotykové rozhranie. Položka MODBUS ADR sa nachádza pri spodku menu SERVICE, za PWR SAVE.
Parametre importu v TapHome
Pri importe šablóny TapHome vyžiada:
- Slave ID — predvolene 1 v šablóne, zmeň na hodnotu nastavenú na CTS-602 (predvolene 30)
- IP Address — IP adresa prevodníka RTU-to-TCP
Možnosti zariadenia
Monitorovanie teplôt
Šablóna poskytuje 9 teplotných senzorov pokrývajúcich teploty vzduchu, nádrže teplej vody a výkonnosť systému:
- Intake Temperature (T1) — teplota nasávaného čerstvého vzduchu
- Exhaust Temperature (T3) — teplota odvádzaného vzduchu z miestnosti
- Hot Water Top Temperature (T11) a Hot Water Bottom Temperature (T12) — teploty nádrže teplej vody (vrch pre zónu elektrického ohrevu, spodok pre zónu kompresora)
- Room Temperature — aktuálna teplota miestnosti zo senzora T15 na používateľskom paneli alebo externého senzora T10
- Inlet Temperature Setpoint — požadovaná teplota privádzaného vzduchu (setpoint T7)
- Controlled Temperature — hodnota hlavného riadeného teplotného senzora
- Heat Exchanger Efficiency — účinnosť pasívneho výmenníka tepla v percentách
- Winter Temperature Threshold — prah nízkej vonkajšej teploty pre zníženie ventilácie (konfiguračná hodnota)
Všetky teplotné hodnoty používajú škálovací faktor 100 (hodnota registra 2200 = 22,00 °C).
Riadenie prevádzkového režimu
Šablóna poskytuje dva prepínače zap/vyp a selektor režimu:
- Run Actual — číta a zapisuje aktuálny stav zap/vyp (H:1000)
- Run Set — používateľský ovládač zap/vyp (H:1001), štandardný register zap/vyp podľa oficiálnej dokumentácie
- Mode Actual — aktuálny prevádzkový režim (Off, Heat, Cool, Auto, Service)
- Mode Set — selektor prevádzkového režimu (Off, Heat, Cool, Service a číslované rozšírené režimy)
- Control State — zobrazenie aktívneho riadiaceho stavu s 18 stavmi (Off, Ventilation, Heating, Cooling, Hot water, Defrost, Legionella, Central heating, Alarm a ďalšie)
- Time in State — počet sekúnd v aktuálnom riadiacom stave
Riadenie klímy
Tri termostatové zariadenia umožňujú nastavenie teplotného setpointu:
- Temperature Setpoint — setpoint teploty miestnosti, číta aktuálnu teplotu zo senzora T15 a zapisuje požadovanú teplotu do H:1004
- Hot Water Setpoint T11 — setpoint teploty vrchnej nádrže (elektrický ohrev)
- Hot Water Setpoint T12 — setpoint teploty spodnej nádrže (kompresor)
Riadenie ventilácie
- Ventilation Step — aktuálny stupeň ventilátora (Off, 1–4), len na čítanie
- Inlet Fan Step a Exhaust Fan Step — aktuálne stupne rýchlosti ventilátorov (Off, 1–4)
- Ventilation Level Set — selektor úrovne ventilácie (0–4), čítanie/zápis
- Winter Ventilation Step — nastavenie rýchlosti ventilátora pri nízkej vonkajšej teplote (konfiguračná hodnota)
Monitorovanie filtra
- Days Since Filter Change — počet dní od posledného alarmu výmeny vzduchového filtra
- Days To Filter Change — počet dní do ďalšieho alarmu výmeny filtra
Monitorovanie stavov výstupov
Osem binárnych výstupov indikuje aktuálny stav interných komponentov:
- Hotgas Valve Heat a Hotgas Valve Cool — stavy horúcoplynového ventilu pre kúrenie a chladenie
- Condenser Close — stav neaktivity vzduchového kondenzátora
- Water Heater — stav relé ohrievača teplej vody
- Circulation Pump — stav obehového čerpadla EK
- Defrosting — aktívny stav funkcie odmrazovania
- Alarm Relay — stav výstupu alarmového relé
- Pre-Heater — stav aktivácie predohrevu alebo zemného výmenníka
Dva ďalšie výstupné senzory poskytujú percentuálne hodnoty:
- Exhaust Fan Speed — rýchlosť odvádzacieho ventilátora
- Air Heater Capacity — kapacita vzduchového ohrievacieho článku
Bezpečnostné monitorovanie
- High Pressure Switch — stav bezpečnostného vypínača vysokého tlaku (true = aktívna porucha tlaku)
Servisný režim
Selektor Service Mode umožňuje diagnostiku údržby s 9 podrezimami: Off, Defrost, Flaps, Inlet, Exhaust, Compressor, Heating, Hot Water a Central Heat.
Indikátor Restart Mode zobrazuje režim resetu externého požiarneho alarmu (Off, HPLP, Continue).
Ďalšie možnosti
CTS-602 poskytuje aj registre pre 14 ďalších teplotných senzorov (vonkajší, kondenzátor, výparník, prívod za ohrievačom, riadiaca doska, prívod/odvod EK a ďalšie), monitorovanie vlhkosti a CO2, stav alarmu a reset, zapisovateľné riadenie stupňa ventilácie, tlakové senzory, merania prietoku vzduchu a rozšírené konfiguračné parametre. Tieto je možné pridať v budúcej aktualizácii šablóny.
Stupeň ventilácie je v šablóne momentálne len na čítanie (číta z A:1100). Na priamy zápis stupňa ventilácie možno pridať register H:1003 (Control.VentSet) ako vlastné Modbus zariadenie v TapHome.
Riešenie problémov
Žiadna Modbus komunikácia
- Over parametre prevodníka RTU-to-TCP: 19200 baud, 8 dátových bitov, parita Even, 1 stop bit
- Skontroluj, či Slave ID v TapHome zodpovedá nastaveniu CTS-602 (predvolene 30)
- Over RS-485 zapojenie — cez 8-pinový konektor: pin 1 (GND), pin 6 (A1), pin 7 (B1); cez CN7: pin 2 (Data+), pin 3 (Data-), pin 6 (GND)
- Ak komunikácia nefunguje, skús zameniť vodiče A a B — polarita môže byť obrátená
- Over, či je IP adresa prevodníka dostupná z TapHome Core
- Skontroluj terminačné rezistory (120 Ohm) na oboch koncoch RS-485 zbernice
Teplotné hodnoty sú nesprávne
Všetky teplotné registre používajú škálovací faktor 100. Surová hodnota 2200 znamená 22,00 °C. Ak sa hodnoty zobrazujú 100-násobne väčšie alebo ako celé čísla, over, či je šablóna správne aplikovaná.
Zmeny režimu nemajú efekt
CTS-602 nemusí prijímať zmeny režimu počas určitých stavov (napr. cyklus odmrazovania, ohrev proti legionelle). Počkaj na dokončenie aktuálneho cyklu a skús znova. Aktuálny stav systému skontroluj cez zariadenie Control State.
