Šablóna Nilan CTS-602 Air Recovery je určená pre ventilačné jednotky Nilan série Comfort 250, Comfort 300, Comfort 300 Top, Comfort CT300, Comfort 450 a Comfort 600 s rekuperáciou tepla. Sú to HRV jednotky (heat recovery ventilation) riadené regulátorom CTS-602. TapHome šablóna sa pripája k CTS-602 cez Modbus TCP a umožňuje nastavenie teplotného setpointu, riadenie stupňa ventilácie, monitorovanie vlhkosti, výber prevádzkového režimu a spínanie elektrického kotla.
CTS-602 natívne komunikuje cez Modbus RTU po RS-485. Na pripojenie k TapHome je potrebný prevodník Modbus RTU-to-TCP (napr. USR-TCP232 alebo Waveshare RS485 TO ETH).
Toto je varianta šablóny CTS-602 pre rekuperáciu vzduchu so 6 zariadeniami zameranými na základné riadenie ventilácie a klímy. Šablóna Nilan CTS-602 Heat Pump pre rovnaký regulátor obsahuje 38 zariadení vrátane ďalších teplotných senzorov, monitorovania stavov výstupov a správy teplej vody.
Hardvérové zapojenie

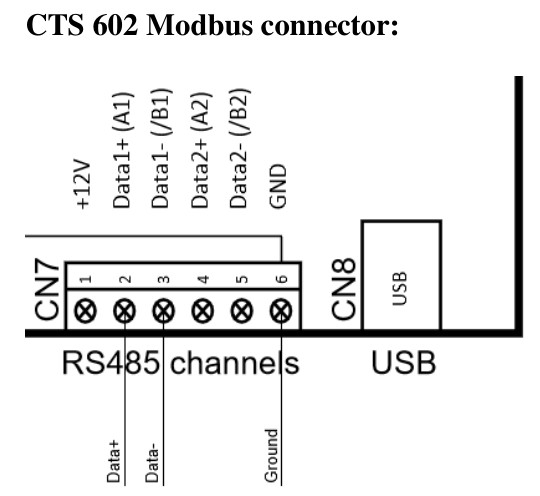

RS-485 Modbus rozhranie je dostupné na 6-pinovom konektore CN7 (vedľa USB konektora) priamo na DPS CTS-602:
| Pin | Funkcia |
|---|---|
| 1 | Výstup 12 VDC |
| 2 | COM1 — RS-485 Data+ (A) — Modbus |
| 3 | COM1 — RS-485 Data- (/B) — Modbus |
| 4 | COM2 — RS-485 Data+ (A) — Používateľský panel |
| 5 | COM2 — RS-485 Data- (/B) — Používateľský panel |
| 6 | Zem |
Prevodník RTU-to-TCP zapoj na piny 2 (Data+), 3 (Data-) a 6 (GND) cez COM1. COM2 je vyhradený pre HMI používateľský panel.
Na modeloch Comfort 250/300/300 Top/450/600 so starším otočným ovládacím panelom sú Modbus vodiče dostupné aj cez 8-pinový konektor na vrchu jednotky (pin 6 = A1/Data+, pin 7 = B1/Data-, pin 1 = GND).

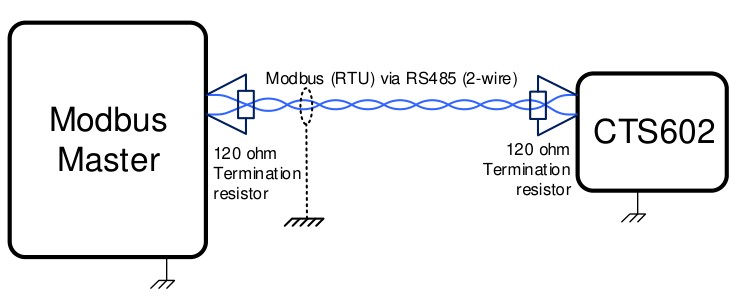

CTS-602 nemá optoizoláciu na RS-485 porte. Použi tienený krúcený pár (AWG 24/0,25 mm², impedancia 100–130 Ohm). Maximálna dĺžka kábla je 200 m. Na každom konci zbernice nainštaluj terminačné rezistory 120 Ohm.
Povolenie Modbus komunikácie
Modbus rozhranie je na CTS-602 vždy aktívne — neexistuje samostatné nastavenie „aktivovať Modbus". Nakonfigurovať treba iba slave adresu.

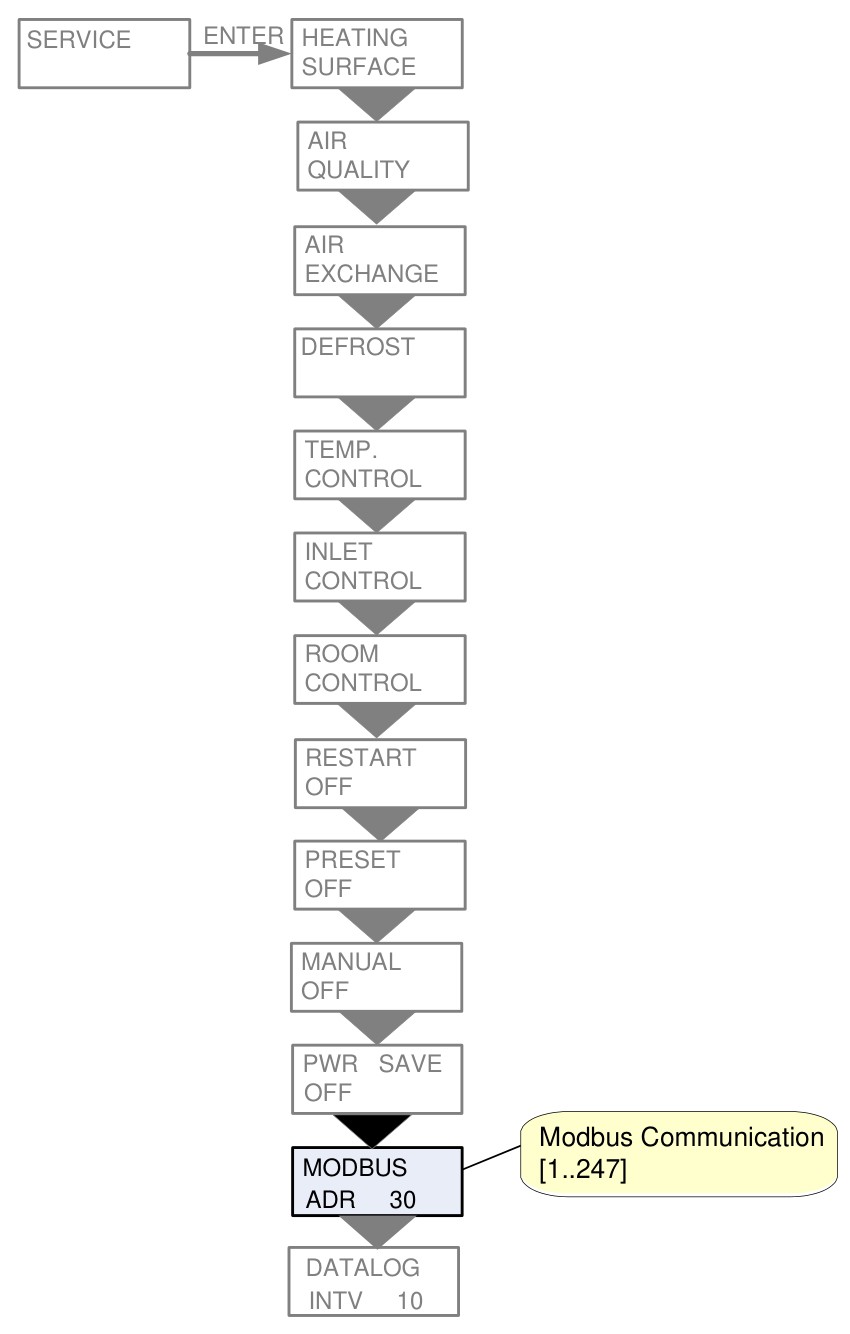

Predvolená slave adresa je 30 (konfigurovateľná 1–247). Zmeniť ju možno v menu SERVICE na ovládacom paneli CTS-602:
- Stlač Down + ENTER súčasne po dobu 10 sekúnd na aktiváciu servisného menu
- Stláčaj Down opakovane, kým panel nezobrazí SERVICE, potom stlač ENTER
- Prechádzaj položkami (HEATING SURFACE, AIR QUALITY, AIR EXCHANGE, DEFROST, TEMP. CONTROL, INLET CONTROL, ROOM CONTROL, RESTART, RESET, MANUAL, PWR SAVE) až po MODBUS ADR 30
- Stlač ENTER pre úpravu adresy, použij Up/Down na zmenu hodnoty, potom stlač ENTER pre potvrdenie
Konfigurácia
Nastavenia RS-485 mosta
Prevodník RTU-to-TCP nakonfiguruj s nasledujúcimi parametrami:
| Parameter | Hodnota |
|---|---|
| Baud rate | 19200 |
| Dátové bity | 8 |
| Parita | Even |
| Stop bity | 1 |
Tieto komunikačné parametre sú na CTS-602 pevne nastavené a nedajú sa zmeniť.
Parametre importu v TapHome
Pri importe šablóny TapHome vyžiada:
- Slave ID — predvolene 30 v šablóne, zmeň na hodnotu nastavenú na CTS-602
- IP Address — IP adresa prevodníka RTU-to-TCP
Možnosti zariadenia
Riadenie teploty
Termostatové zariadenie Temperature Setpoint číta aktuálnu teplotu miestnosti zo senzora T15 na používateľskom paneli (A:215) a zapisuje požadovaný teplotný setpoint do H:1004. Číta aj vlhkosť z vstavaného senzora vlhkosti (A:221). Všetky teplotné hodnoty používajú škálovací faktor 100 (hodnota registra 2200 = 22,00 °C).
Monitorovanie vlhkosti
Senzor Humidity číta hodnotu vnútornej vlhkosti z A:221 (AirQual.RH), zobrazovanú v percentách. Je vhodný na monitorovanie kvality vnútorného vzduchu a možno ho použiť v automatizáciách TapHome na spúšťanie zmien rýchlosti ventilácie.
Riadenie prevádzkového režimu
Selektor Mode Set ovláda prevádzkový režim cez H:1002 s nasledujúcimi hodnotami:
- 0 = Vyp.
- 1 = Kúrenie
- 2 = Chladenie
- 3 = Auto
- 4 = Servis
Riadenie ventilácie
Zariadenie Ventilation Level Set umožňuje čítanie a zápis stupňa ventilátora cez H:1003 (Control.VentSet):
- 0 = Vyp.
- 1–4 = Stupeň ventilácie (zodpovedá percentám rýchlosti ventilátora nakonfigurovaným v servisnom menu AIR EXCHANGE na CTS-602)
Zariadenie Inlet Fan Speed číta a zapisuje rýchlosť prívodného ventilátora ako percento maximálnej kapacity cez H:201 (Output.InletSpeed), so škálovacím faktorom 100.
Riadenie elektrického kotla
Prepínač Electric Boiler ovláda relé ohrievača EK (H:119, Output.CenHeat_1) pre jednotky vybavené elektrickým ohrievacím článkom. Ide o jednoduchý prepínač zap/vyp.
Ďalšie možnosti
Regulátor CTS-602 poskytuje mnoho ďalších registrov, ktoré možno pridať v budúcej aktualizácii šablóny:
- Teplotné senzory T0–T8 (riadiaca doska, nasávanie, prívod, odvod, výtlak, vonkajšia teplota)
- Monitorovanie stavu behu a riadenia (A:1000, A:1002)
- Počítadlá výmeny filtra (A:1103, A:1104)
- Účinnosť výmenníka tepla (A:1204)
- Rýchlosť odvodného ventilátora (H:200)
- Senzor CO2 (A:222)
- Stav alarmu a reset (A:400, H:400)
- Riadenie servisného režimu (H:1005)
Pre komplexnejšiu šablónu so 38 zariadeniami vrátane všetkých teplotných senzorov, monitorovania stavov výstupov a správy teplej vody pozri šablónu Nilan CTS-602 Heat Pump. Obe šablóny používajú rovnaký regulátor CTS-602 a možno ich použiť na rovnakom hardvéri — vyber tú, ktorá najlepšie zodpovedá tvojmu typu jednotky a potrebám monitorovania.
Riešenie problémov
Žiadna Modbus komunikácia
- Over parametre prevodníka RTU-to-TCP: 19200 baud, 8 dátových bitov, parita Even, 1 stop bit
- Skontroluj, či Slave ID v TapHome zodpovedá nastaveniu CTS-602 (predvolene 30)
- Over RS-485 zapojenie — cez CN7: pin 2 (Data+), pin 3 (Data-), pin 6 (GND)
- Ak komunikácia nefunguje, skús zameniť vodiče A a B — polarita môže byť obrátená
- Over, či je IP adresa prevodníka dostupná z TapHome Core
- Skontroluj terminačné rezistory (120 Ohm) na oboch koncoch RS-485 zbernice
Teplotné hodnoty sú nesprávne
Všetky teplotné registre používajú škálovací faktor 100. Surová hodnota 2200 znamená 22,00 °C. Ak sa hodnoty zobrazujú 100-násobne väčšie alebo ako celé čísla, over, či je šablóna správne aplikovaná.
Zmeny stupňa ventilácie nemajú efekt
CTS-602 môže prepísať nastavenie stupňa ventilácie za určitých podmienok (napr. ventilácia riadená vlhkosťou, zníženie pri nízkej vonkajšej teplote alebo stav alarmu). Skontroluj nastavenia AIR QUALITY a AIR EXCHANGE v servisnom menu. Ak je povolená regulácia vlhkosťou alebo CO2, regulátor môže automaticky zvyšovať alebo znižovať rýchlosť ventilátora bez ohľadu na nastavenie cez Modbus.
