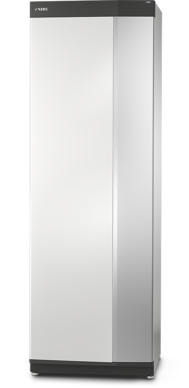

Nibe VVM S320 je vnútorný modul tepelného čerpadla, ktorý kombinuje vykurovanie, prípravu teplej vody a ventiláciu (rekuperácia energie ERS 1) v jednom zariadení. TapHome sa pripája priamo cez vstavaný Modbus TCP/IP po Ethernete alebo WiFi — nie je potrebná žiadna externá brána ani príslušenstvo. VVM S325 používa rovnakú sadu registrov a je plne zameniteľný.
Šablóna poskytuje 82 servisných atribútov pokrývajúcich monitorovanie teplôt, správu vykurovacej krivky, riadenie dopytu teplej vody, konfiguráciu rýchlostí ventilátora ERS 1, ukazovatele stupňominút, meranie energie, štatistiky kompresora a spracovanie alarmov.
Sieťové pripojenie
VVM S320 má vstavanú podporu Modbus TCP/IP, ktorá sa aktivuje cez dotykový displej jednotky. Pripojte jednotku do rovnakej lokálnej siete ako TapHome Core pomocou Ethernetu (menu 5.2.2) alebo WiFi (menu 5.2.1).
- Protokol: Modbus TCP
- Port: 502
- Predvolené Slave ID: 1 (niektoré inštalácie môžu používať 0)
- Registre: Input (FC04) pre senzory len na čítanie, Holding (FC03) pre čítanie/zápis nastavení
Priraďte VVM S320 statickú IP adresu cez nastavenia rezervácie DHCP vo vašom routeri. Aktuálnu sieťovú konfiguráciu overíte v menu 3.1.13 („Pripojenia") na displeji jednotky.
Aktivácia Modbus komunikácie
Modbus TCP musí byť na tepelnom čerpadle explicitne povolený pred pripojením TapHome:
- Na dotykovom displeji VVM S320 ťuknite na ikonu menu (tri vodorovné čiary) pre otvorenie hlavného menu
- Prejdite na Môj systém (menu 4) > Rozšírené nastavenia > Modbus TCP/IP (menu 7.5.9)
- Prepnite Pripojené na ZAP
- Nechajte Modbus ext. calc. supply (7.5.9.1) nastavené na VYP
- Nechajte Modbus ext. sensor input (7.5.9.2) nastavené na VŠETKY VYP
Pri importe šablóny v TapHome zadajte:
- IP adresa — IP adresa jednotky v lokálnej sieti (skontrolujte menu 3.1.13 alebo DHCP tabuľku routera)
- Slave ID — Modbus slave adresa (predvolená: 1)
Ak Modbus TCP nie je povolený v menu 7.5.9, TapHome bude prijímať odpovede „Error on read request". Ide o problém konfigurácie čerpadla, nie siete.
Odporúča sa firmware verzia 2.2.1 alebo novšia. Aktualizácie je možné stiahnuť z myuplink.com a nainštalovať cez USB port na displeji.
Schopnosti zariadenia
Šablóna sprístupňuje nasledujúce zariadenia, zoskupené podľa funkcie:
Monitorovanie teplôt
Sedem teplotných senzorov číta z input registrov s automatickým delením desiatimi:
| Senzor | Register | Popis |
|---|---|---|
| Vonkajšia teplota (BT1) | A:1 | Aktuálna vonkajšia teplota |
| Teplota prívodného potrubia (BT2) | A:5 | Teplota prívodného potrubia |
| Teplota spiatočky (BT3) | A:7 | Teplota spiatočkového potrubia |
| Teplá voda hore (BT7) | A:8 | Teplota v hornej časti zásobníka teplej vody |
| Teplá voda nabíjanie (BT6) | A:9 | Teplota nabíjania teplej vody |
| Izbová teplota (BT50) | A:26 | Teplota z izbového senzora (voliteľný senzor) |
| Teplota prívodného potrubia (BT63) | A:72 | Teplota prídavného zdroja tepla |
Ďalšie teplotné senzory na strane vzduchu sú dostupné cez ventilačný modul:
- Odpadový vzduch (BT20) — číta H:19, odpadový vzduch z výmenníka ERS 1
- Odvádzaný vzduch (BT21) — číta H:20 (pozri Známe obmedzenia)
- Vypočítaná teplota prívodného potrubia — číta A:1017, systémom vypočítaná cieľová teplota prívodného potrubia
Riadenie prevádzkového režimu
- Prevádzkový režim — čítanie/zápis H:237. Výber medzi Auto (0), Manuálne (1) a Iba doplnkové kúrenie (2). V režime Auto tepelné čerpadlo riadi dopyt po vykurovaní automaticky; Manuálne umožňuje priame riadenie; Iba doplnkové kúrenie deaktivuje kompresor.
- Prevádzková priorita — číta A:1028. Zobrazuje aktuálnu systémovú prioritu: 10=vypnuté, 20=teplá voda, 30=kúrenie, 40=bazén, 60=chladenie.
Správa vykurovacej krivky
Šablóna poskytuje plné riadenie ekvitermickej vykurovacej krivky pre klimatický systém 1:
- Vykurovacia krivka — čítanie/zápis H:26 (rozsah 0–15, predvolená 9). Sklon krivky určuje, ako agresívne stúpa teplota prívodného potrubia pri poklese vonkajšej teploty.
- Posun krivky — čítanie/zápis H:30 (rozsah -10 až +10, predvolená 0). Paralelný posun celej krivky nahor alebo nadol.
- Min / Max teplota prívodného potrubia — čítanie/zápis H:34 a H:38 (delené 10 pre °C). Obmedzuje vypočítanú teplotu prívodného potrubia na bezpečný rozsah.
- Vlastná krivka P1–P7 — čítanie/zápis H:39–H:45. Sedem vlastných bodov vykurovacej krivky pri vonkajších teplotách od +20 °C (P7) po -40 °C (P1), čo umožňuje plne užívateľsky definovanú krivku.
Externá klimatická korekcia
Štyri senzory len na čítanie zobrazujú aktuálne hodnoty externej korekcie pre klimatické systémy 1–4:
- Externá korekcia klimatického systému S1–S4 — číta A:1054–A:1057
Dva zapisovateľné registre umožňujú externé prepisovanie:
- Externá korekcia klimatického systému — čítanie/zápis H:51 (rozsah -10 až +10)
- Externá korekcia izbového senzora chladenie 1 — čítanie/zápis H:4153 (delené 10 pre °C)
Stupňominúty
Stupňominúty sú primárny ukazovateľ dopytu po teple v systémoch Nibe — záporná hodnota znamená, že dom potrebuje vykurovanie, a čím zápornejšia je, tým intenzívnejšie systém pracuje:
- Stupňominúty — čítanie/zápis H:18 (delené 10, rozsah -3000 až +3000 DM). Hlavný ukazovateľ dopytu po teple. Zápis veľkej zápornej hodnoty vynúti okamžitý štart kompresora.
- Stupňominúty chladenie — čítanie/zápis H:20. Ukazovateľ dopytu po chladení.
- DM štart doplnkové kúrenie — číta A:97. Prahová hodnota pre zapnutie doplnkového elektrického ohrievača.
- DM štart kompresor — číta A:159. Prahová hodnota pre štart kompresora.
Správa teplej vody
- Režim dopytu teplej vody — čítanie/zápis H:56. Výber medzi Malý (0), Stredný (1), Veľký (2) a Smart Control (3). Režim určuje, ako agresívne systém udržiava teplotu teplej vody.
- Teplota teplej vody hore (BT7) — číta A:8 (delené 10 pre °C)
- Teplota nabíjania teplej vody (BT6) — číta A:9 (delené 10 pre °C)
- Teplota odchádzajúcej cirkulácie teplej vody — číta A:87, odchádzajúca teplá voda zo senzora BT70
- Aktuálne riadenie teplej vody — číta A:137, identifikuje, ktorý subsystém aktuálne riadi výrobu teplej vody
Riadenie rýchlosti ventilátora (ERS 1)
VVM S320 obsahuje integrovaný ERS 1 (systém rekuperácie energie) s konfigurovateľnými rýchlosťami ventilátora pre privádzaný aj odvádzaný vzduch. Každý ventilátor má štyri rýchlostné stupne plus normálnu prevádzkovú rýchlosť:
| Nastavenie | Register prívodného | Register odvodného | Predvolená |
|---|---|---|---|
| Rýchlosť 1 (minimum) | H:1041 | H:1024 | 0% |
| Rýchlosť 2 (nízka) | H:1040 | H:1023 | 30% |
| Rýchlosť 3 (stredná) | H:1039 | H:1022 | 80% |
| Rýchlosť 4 (maximum) | H:1038 | H:1021 | 100% |
| Normálna | H:1042 | H:1025 | 60% / 75% |
Ďalšie ventilačné ovládanie:
- Ventilačný režim — čítanie/zápis H:104, výber prevádzkového režimu ventilácie
- Čas návratu ventilátor 1–4 — čítanie/zápis H:115–H:118, nastavenie hodín pred návratom ventilátora z prepísanej rýchlosti na normálnu (1–24 h, predvolená 4 h)
- Teplota bypasu — čítanie/zápis H:1044 (rozsah 2–10 °C, predvolená 4 °C), teplotný prah pre obídenie výmenníka tepla
Monitorovanie energie
Šablóna obsahuje merače výroby a spotreby energie:
- Vyrobená energia (kúrenie) — číta A:2283 (delené 100 pre kWh)
- Vyrobená energia (teplá voda) — číta A:2285
- Spotrebovaná energia (kúrenie) — číta A:2291
- Spotrebovaná energia (teplá voda) — číta A:2293 (delené 100 pre kWh)
- Spotrebovaná energia (doplnkový ohrievač) — číta A:2299
- Aktuálny výkon — číta A:2305 (delené 100 pre kW)
- Tok energie (kompresor + doplnkové kúrenie) — číta A:1577 (uInt32, delené 10 pre kWh)
- Tok energie (teplá voda, kompresor + doplnkové kúrenie) — číta A:1575 (Int32, delené 10 pre kWh)
Štatistiky kompresora
- Celkový čas kompresora EP14 / EP15 — číta A:2335 a A:2337, celkové prevádzkové hodiny
- Čas kúrenia kompresora EP14 / EP15 — číta A:2339 a A:2341, prevádzkové hodiny pre kúrenie
- Celkový čas prevádzky (doplnkové kúrenie) — číta A:1025, čas prevádzky doplnkového ohrievača (dostupný v 16-bitovej aj 32-bitovej variante)
Stav systému a alarmy
- Číslo alarmu — číta A:1975, aktuálne aktívny kód alarmu
- Reset alarmu — zapisuje do H:22, vymazáva aktívny alarm
- Alarm nízka izbová teplota — číta H:196, prahová hodnota alarmu pre izbovú teplotu
- Alarm nízka teplota teplej vody — číta H:197, prahová hodnota alarmu pre teplotu teplej vody
- Stupne doplnkového kúrenia — číta A:1029, počet aktívnych stupňov vnútorného elektrického ohrievača
Ďalšie zariadenia
- Prietokový senzor — číta A:40 (delené 10 pre l/min), prietok vykurovacieho média z BF1
- Rýchlosť čerpadla vykurovacieho média — číta A:1636, percentuálna rýchlosť čerpadla GP1
- Rýchlosť čerpadla (S135) — čítanie/zápis H:1036, rýchlosť čerpadla ventilačného modulu (1–100%, predvolená 70%)
- Zmiešavací ventil QN11 (EM1) — číta A:1034, stav zmiešavacieho ventilu (10=vypnutý, 20=aktívny, 30=pasívny, 40=otvára sa, 50=zatvára sa)
- Sušenie podlahy — čítanie/zápis H:120, zapína/vypína program sušenia podlahy (0=vyp, 1=zap)
- Interval výmeny filtra — čítanie/zápis H:119, mesiace medzi výmenami filtra (1–24, predvolená 3)
- Cieľová vlhkosť — čítanie/zápis H:997, cieľová relatívna vlhkosť (30–90%, predvolená 60%)
- HTS 1 — čítanie/zápis H:998, nastavenie vysokej teploty zap/vyp
- OPT — čítanie/zápis H:1015, energetický optimalizátor zap/vyp
- OPT DM rozdiel štartu — čítanie/zápis H:1016, rozdiel stupňominút pre štart OPT (10–2000, predvolená 700)
Známe obmedzenia
Šablóna obsahuje štyri nezrovnalosti v mapovaní registrov zdedené z XML zdroja. Nebránia normálnej prevádzke, ale môžu ovplyvniť konkrétne merania:
H:20 dvojité mapovanie — Register H:20 je mapovaný na „Stupňominúty chladenie" (R/W) aj „Odvádzaný vzduch BT21" (len na čítanie). Knižnica nibe potvrdzuje, že H:20 je „Cooling degree minutes" (FC03, R/W). Senzor BT21 sa v skutočnosti nachádza na input registri A:20 (FC04). Šablóna pravdepodobne obsahuje nesprávny kód funkcie pre BT21.
H:51 dvojité mapovanie — Register H:51 je mapovaný na „Externá korekcia izbového senzora klimatického systému" aj „Externá korekcia klimatického systému". Oba čítajú/zapisujú rovnaký register. Varianta „izbový senzor" bola pravdepodobne určená pre H:55 (iný register), ale bola mapovaná na H:51 v šablóne.
A:1025 dvojité mapovanie — Register A:1025 sa objavuje ako 16-bitový („CAS CHODU TOTAL") aj 32-bitový („TOTAL RUN TIME") servisný atribút. Knižnica nibe potvrdzuje, že ide o 32-bitový register (s32, 6 bajtov). 16-bitová varianta môže pretiecť pri jednotkách s dlhou dobou prevádzky.
Škálovanie energetických registrov — Energetické registre používajú nekonzistentné škálovacie faktory: A:2283 a A:2293 používajú /100, zatiaľ čo A:2285, A:2291 a A:2299 nemajú škálovací faktor. To môže naznačovať rôzne jednotky (kWh vs MWh) alebo chýbajúce konverzné faktory v šablóne. Overte merania oproti displeju jednotky.
Riešenie problémov
Žiadna Modbus komunikácia
- Overte, že Modbus TCP/IP je povolený v menu 7.5.9 na displeji jednotky — prepínač „Pripojené" musí byť na ZAP
- Skontrolujte IP adresu jednotky v menu 3.1.13 („Pripojenia")
- Uistite sa, že TapHome Core a VVM S320 sú v rovnakej sieti/podsieti
- Skúste Slave ID 0, ak predvolené 1 neodpovedá
- Nastavte timeout Modbus na minimálne 14 sekúnd s 3 opakovaniami
Nesprávne teplotné merania
Všetky teplotné registre používajú škálovací faktor 10 (delením surovej hodnoty 10 získate °C). Ak sa merania javia 10x vyššie, overte, či je aplikované delenie desiatimi. Registre A:87 (cirkulácia teplej vody) a H:19 (odpadový vzduch) môžu tiež vyžadovať delenie desiatimi, ale šablóna konverziu nezahŕňa — overte oproti displeju jednotky.
Zmeny rýchlosti ventilátora sa neprejavujú
Rýchlosti ventilátora ERS 1 sa konfigurujú ako percentá (0–100%). Ak zmena rýchlosti ventilátora nemá efekt, skontrolujte ventilačný režim (H:104) — jednotka môže byť v režime, ktorý prepisuje manuálne nastavenia rýchlosti. Tiež overte, či neuplynul čas návratu (H:115–H:118), ktorý by vrátil ventilátor na normálnu rýchlosť.
Nekonzistentné merania energie
Kvôli zmiešaným škálovacím faktorom v energetických registroch môžu byť niektoré merania o rády odlišné. Porovnajte s hodnotami na displeji jednotky. Registre s faktorom /100 zobrazujú hodnoty v kWh; registre bez faktora môžu byť v iných jednotkách. Pozri Známe obmedzenia vyššie.
