Komfovent Rekuperácia

Modbus RTU

Submitted by

Last updated: 03. 2026

Šablóna Komfovent Air Recovery integruje rezidenčné ventilačné jednotky DOMEKT s radičmi C6 alebo C6M do TapHome cez Modbus RTU po RS-485. Šablóna umožňuje výber režimu vetrania, nastavenie žiadanej teploty, aktiváciu ECO režimu, monitorovanie teplôt (odvodzeného a vonkajšieho vzduchu), meranie spotreby energie a správu filtra.

Kompatibilné modely zahŕňajú DOMEKT R 450 V, DOMEKT R 400 V, DOMEKT R 400 H, DOMEKT CF 400 V a DOMEKT CF 500 F — akákoľvek jednotka DOMEKT s radičom C6 alebo C6M.

Hardvérové pripojenie

Fyzické pripojenie

Radič C6/C6M má externé pripojovacie svorky vo vnútri riadiacej skrinky vzduchotechnickej jednotky. Rozhranie RS-485 Modbus RTU používa svorky A (svorka 1 na C6, svorka 41 na C6M) a B (svorka 2 na C6, svorka 42 na C6M).

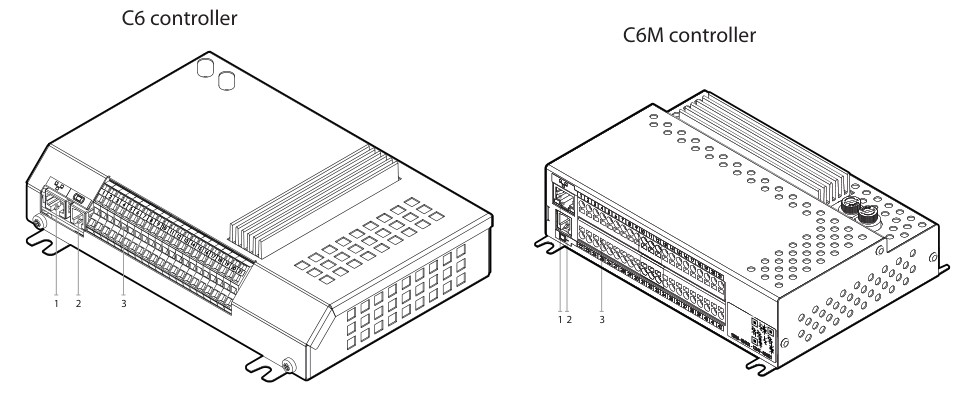

Radiče Komfovent C6 a C6M s prípojnými svorkami

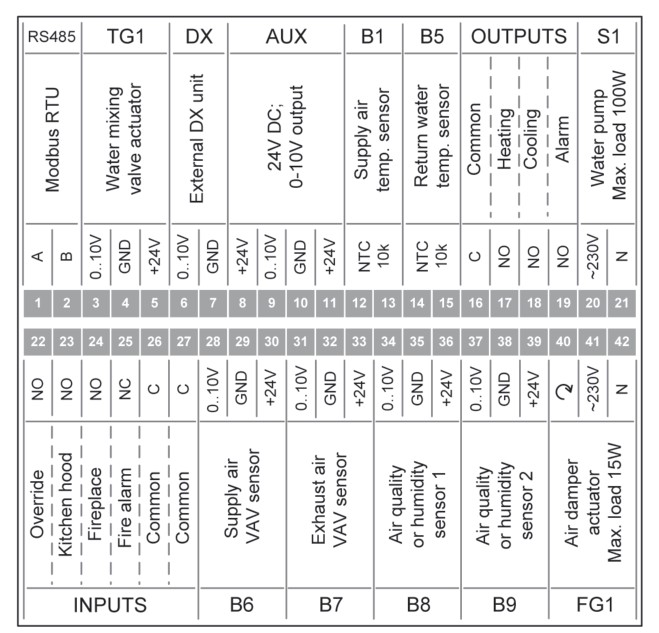

Schéma zapojenia C6

Schéma zapojenia Komfovent C6 pre externé prvky zobrazujúca RS-485, senzory, vstupy a výstupy

Schéma zapojenia C6M

Schéma zapojenia Komfovent C6M pre externé prvky zobrazujúca svorky RS-485 41-42

Zapojenie RS-485

Použite krútenú dvojlinku:

Svorka A → A+/D+ na TapHome RS-485
Svorka B → B-/D- na TapHome RS-485

Parameter	Hodnota
Typ kábla	Krútená dvojlinka (odporúčaný CAT5)
Max. dĺžka kábla	150 m

Dôležité — uzemnenie
Ak vzdialenosť medzi rozhraniami RS-485 presahuje 10 m, uzemnenie radiča C6/C6M a uzemnenie TapHome musia byť prepojené. Bez správneho uzemnenia môžu nastať chyby komunikácie.

Konfigurácia

Nastavenia Modbus RTU

Predvolené nastavenia rozhrania RS-485:

Parameter	Predvolená hodnota
Prenosová rýchlosť	19200
Dĺžka slova	8
Parita	Párna
Stop bity	1
Slave ID	254

Tieto nastavenia možno zmeniť cez webové rozhranie radiča C6/C6M. Pripojte sa na predvolenú IP adresu radiča 192.168.0.60 v prehliadači. Prihláste sa s menom user a heslom user. Prejdite do Nastavenia → Konektivita, kde nájdete a upravíte nastavenia RS-485 a ID protokolu Modbus RTU.

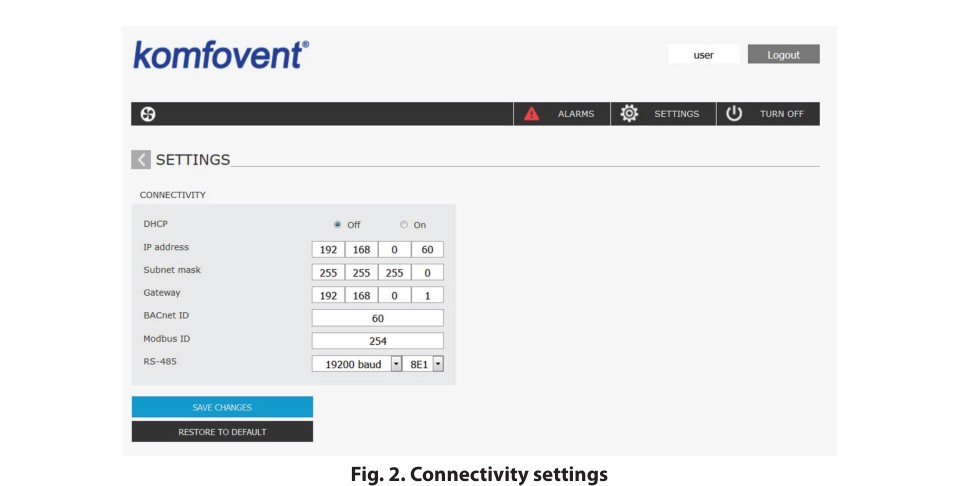

Nastavenia konektivity webového rozhrania Komfovent C6 zobrazujúce Modbus ID, prenosovú rýchlosť RS-485 a paritu

Alternatívne možno IP adresu a masku podsiete zmeniť cez dotykový panel C6.1: stlačte tlačidlo Menu, potom podržte tlačidlo Nastavenia dlhšie ako 5 sekúnd, čím otvoríte okno Rozšírených nastavení. Vyberte Konektivita na zobrazenie a úpravu sieťových parametrov.

Konfigurácia TapHome

Pri importe šablóny v TapHome sú potrebné dva parametre:

Slave ID — musí zodpovedať Modbus ID nakonfigurovanému na radiči (predvolene: 254)
IP adresa — používa sa pre TCP spojenia (predvolene: 192.168.0.1). Pri RTU spojeniach cez RS-485 sa tento parameter nepoužíva

Minimálny čas dopytovania by mal byť 500 ms alebo dlhší. Ak je k rovnakej sieti Modbus pripojených viacero jednotiek Komfovent, odporúča sa čas dopytovania aspoň 1 sekunda.

Monitorovanie alarmov

Modul šablóny ReadScript monitoruje aktívne alarmy čítaním registrov H:599–H:609. Keď sú aktívne alarmy, sú v TapHome hlásené ako chyby s počtom alarmov a jednotlivými kódmi alarmov. Kódy alarmov sa riadia kódovaním Komfovent: kódy typu F (1–127) označujú poruchové alarmy, kódy typu W (129–255) označujú varovné alarmy.

Na reset aktívnych alarmov zapíšte hodnotu 0x9C5 do registra H:600 cez TapHome.

Inicializačný skript

Inicializačný skript šablóny nastaví jednotku prietoku na m3/h (register H:27 = 0), čím zabezpečí konzistentné hodnoty prietoku vzduchu naprieč všetkými zariadeniami.

Možnosti zariadenia

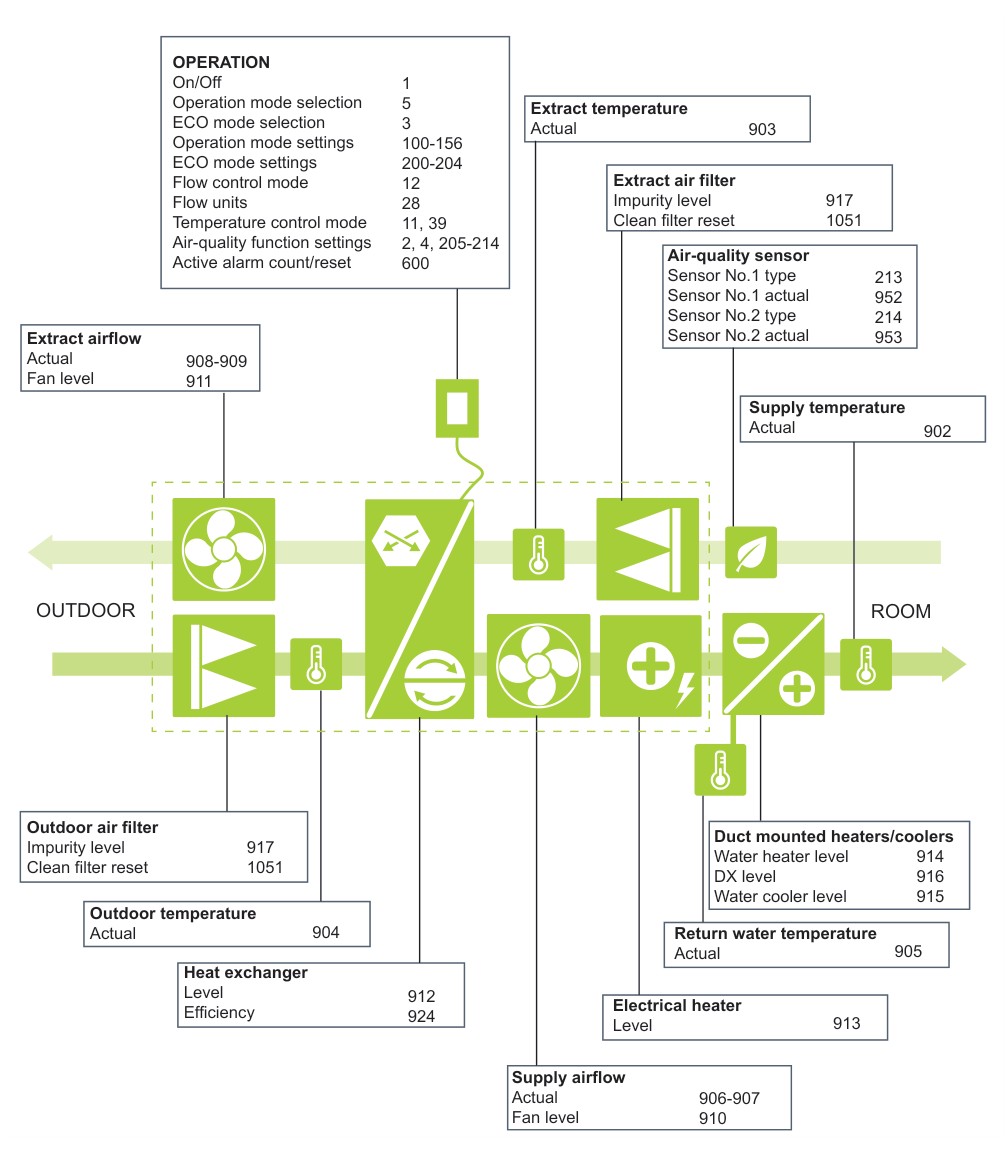

Prehľad systému

Ovládanie napájania

ZAP/VYP (H:0) — hlavný vypínač ventilačnej jednotky. Zapísanie 1 jednotku zapne, 0 vypne.

Režim vetrania

Režim vetrania (H:4) vyberá aktívny prevádzkový režim cez prepínač s viacerými hodnotami a 10 možnosťami:

Pohotovostný (0) — jednotka v pohotovostnom režime
Odchod (1) — nízke vetranie pre neobsadené priestory
Normálny (2) — štandardné denné vetranie
Intenzívny (3) — zvýšené vetranie pri vysokom dopyte
Boost (4) — maximálne vetranie
Kuchyňa (5), Krb (6), Prepísanie (7), Dovolenka (8) — špeciálne režimy
Kvalita vzduchu (9) — vetranie riadené senzorom

Pri zápise režimov 1–4 (Odchod, Normálny, Intenzívny, Boost) šablóna automaticky nastaví aj zodpovedajúce percentá prívodu a odvodu vzduchu (20 %, 50 %, 70 % a 100 %).

Každý režim má konfigurovateľné parametre dostupné cez servisné akcie (Nastaviť Odchod, Nastaviť Normálny, Nastaviť Intenzívny, Nastaviť Boost):

Prívod vzduchu (m3/h)
Odvod vzduchu (m3/h)
Žiadaná teplota (°C, rozsah 5–40)
Kúrenie (Zap/Vyp)

19 servisných atribútov zobrazuje aktuálne nastavenia pre všetky štyri konfigurovateľné režimy (prívod/odvod vzduchu, žiadaná hodnota, kúrenie pre Odchod, Normálny, Intenzívny a Boost), plus nasledujúci naplánovaný režim, čas spustenia a deň v týždni.

Režimy AUTO a ECO

Režim AUTO (H:3) — umožňuje automatické vetranie riadené buď plánovaním alebo senzormi kvality vzduchu. Dva servisné atribúty zobrazujú aktuálny zdroj riadenia režimu AUTO (Plánovanie alebo Kvalita vzduchu) a aktívny program plánovača (Doma, Pracovný týždeň, Kancelária, Vlastný). Servisná akcia umožňuje prepínanie programu plánovača.
Režim ECO (H:2) — umožňuje energeticky úsporný režim s limitmi teploty prívodného vzduchu a voliteľným bezplatným kúrením/chladením. Šesť servisných atribútov zobrazuje aktuálne nastavenia ECO (minimálna/maximálna teplota prívodného vzduchu, bezplatné kúrenie/chladenie, zákaz kúrenia, zákaz chladenia, konštantná rekuperácia tepla). Servisná akcia Nastavenie ECO konfiguruje všetky parametre naraz.

Monitorovanie teploty

Teplota odvedeného vzduchu (H:902) — senzor teploty prívodného vzduchu s konverziou /10 na °C. Tri servisné atribúty zobrazujú aktuálny prietok odvedeného vzduchu (m3/h), intenzitu ventilátora odvedeného vzduchu (%) a tlak odvedeného vzduchu (Pa).
Vonkajšia teplota (H:903) — senzor teploty vonkajšieho vzduchu s konverziou /10 na °C.
Normálna žiadaná hodnota — termostatické zariadenie, ktoré číta aktuálnu teplotu z H:902 (/10 °C) a číta/zapisuje požadovanú žiadanú teplotu pre normálny režim cez H:109 (/10 °C, rozsah 5–40°C). Dva servisné atribúty zobrazujú režim riadenia teploty (Prívod, Odvod, Rovnováha, Miestnosť) a zdroj izbového senzora (Panel 1 alebo Panel 2). Servisné akcie umožňujú zmenu oboch nastavení.

Ovládanie výkonu rekuperácie

Ovládanie výkonu rekuperácie — stmievačové zariadenie na ovládanie úrovne výkonu rekuperácie tepla. Ide o zástupné zariadenie, ktoré môže vyžadovať manuálnu konfiguráciu skriptov čítania/zápisu v TapHome.

Spotreba energie

Spotreba energie (H:930) — elektromer, ktorý číta celkovú spotrebu energie z H:930 (UInt32, Wh → kWh s konverziou /1000) a aktuálny odber výkonu z H:920 (UInt16, W → kW s konverziou /1000).

Správa filtra

Filter — monitoruje stav filtra so servisnou akciou Reset filtra, ktorá zapíše hodnotu 1 do registra H:1050 na resetovanie počítadla zanášania filtra. Reset funguje len ak je znečistenie filtra väčšie ako 1 %.

Servisné atribúty na úrovni modulu

Modul šablóny poskytuje osem servisných atribútov:

Systémový čas — aktuálny dátum/čas z radiča (H:28–H:31)
Deň v týždni — aktuálny deň v týždni
DHCP — stav DHCP (Zap/Vyp), so servisnou akciou na prepnutie
IP adresa, Maska, Brána — aktuálna sieťová konfigurácia
Reštart pri požiarnom alarme — režim reštartu (Manuálny/Automatický), so servisnou akciou na zmenu
Jednotky prietoku — aktuálne nastavenie jednotky prietoku vzduchu (m3/h alebo l/s)

Ďalšie možnosti

Radič C6/C6M poskytuje aj registre pre vonkajšiu teplotu (H:904), teplotu vody (H:905), teplotu výfukového vzduchu (H:961), úroveň a účinnosť výmenníka tepla (H:912, H:924), úrovne elektrického/vodného ohrievača a chladiča (H:913–H:916), percento znečistenia filtra (H:917), teplotu a vlhkosť v miestnosti panela (H:946–H:951), senzory kvality vzduchu (H:952–H:953), stavovú bitovú masku (H:900), okamžitú spotrebu energie (H:921), režim riadenia prietoku (H:12), nastavenia kvality vzduchu (H:205–H:214) a komplexné programovanie plánovača (H:300–H:555). Tieto môžu byť pridané v budúcej aktualizácii šablóny.

Úroveň znečistenia filtra je dostupná v registri H:917 (0–100 %), ale zariadenie Filter v šablóne nemá nakonfigurovaný skript čítania. Na monitorovanie zanášania filtra pridajte vlastné Modbus zariadenie čítajúce H:917 ako UInt8.

Riešenie problémov

Žiadna Modbus komunikácia

Skontrolujte káble RS-485:
- Svorka A správne pripojená k A+/D+ na TapHome
- Svorka B správne pripojená k B-/D- na TapHome
- Uzemnenie prepojené ak dĺžka kábla presahuje 10 m
Overte, že Slave ID zodpovedá Modbus ID v webovom rozhraní radiča (predvolene: 254)
Potvrďte, že TapHome je nastavené na: 19200 baud, párna parita, 1 stop bit, 8 dátových bitov
Skontrolujte, že minimálny interval dopytovania je aspoň 500 ms (1 s pre zapojenie viacerých jednotiek)

Nemožno pristupovať k webovému rozhraniu

Overte, že zariadenie a počítač sú v rovnakej podsieti (predvolená IP radiča: 192.168.0.60)
Pri priamom pripojení vypnite DHCP a nastavte statickú IP v rovnakej podsieti (napr. 192.168.0.61)
Skontrolujte, že JavaScript je povolený v prehliadači
Overte, že žiadny proxy server ani firewall neblokuje pripojenie

Teploty zobrazujú nesprávne hodnoty

Skontrolujte, že jednotky prietoku sú nastavené na m3/h (register H:27 = 0) — inicializačný skript šablóny to nastavuje automaticky
Overte, že režim riadenia teploty (H:10) zodpovedá očakávanému zdroju senzora
Majte na pamäti, že teplotné registre používajú kódovanie ×10 (napr. 215 = 21,5 °C)

Kódy alarmov

Kódy alarmov hlásené v TapHome používajú kódovanie Komfovent. Poruchové alarmy (typ F) majú kódy 1–127, varovné alarmy (typ W) majú kódy 129–255. Bežné kódy zahŕňajú:

Kód	Typ	Správa
1	F1	Nedosiahnutý prívod vzduchu
2	F2	Nedosiahnutý odvod vzduchu
3	F3	Teplota vody B5 príliš nízka
9	F9	Interný požiar
10	F10	Externý požiar
129	W1	Vymeniť vzduchový filter
130	W2	Servisný režim

Kompletný zoznam kódov alarmov nájdete v manuáli Komfovent C6/C6M Modbus.

Dostupné zariadenia

Komfovent Rekuperácia Modul

Servisné atribúty

Systémový čas

Deň v týždni

DHCP

IP adresa

Maska

Brána

Reštart požiarneho alarmu

Jednotky prietoku

Servisné akcie

DHCP

Nastavenie reštartu požiarneho alarmu

Komfovent Air Recovery

Čítanie (modul)

var alarm:= MODBUSR(H, 599, Uint16);
If(alarm>0, ADDERROR("There are " + alarm + " active alarms"));
If(alarm>0, ADDERROR(MODBUSR(H, 600, Uint16), "Alarm 1 active"));
If(alarm>1, ADDERROR(MODBUSR(H, 601, Uint16), "Alarm 2 active"));
If(alarm>2, ADDERROR(MODBUSR(H, 602, Uint16), "Alarm 3 active"));
If(alarm>3, ADDERROR(MODBUSR(H, 603, Uint16), "Alarm 4 active"));
If(alarm>4, ADDERROR(MODBUSR(H, 604, Uint16), "Alarm 5 active"));
If(alarm>5, ADDERROR(MODBUSR(H, 605, Uint16), "Alarm 6 active"));
If(alarm>6, ADDERROR(MODBUSR(H, 606, Uint16), "Alarm 7 active"));
If(alarm>7, ADDERROR(MODBUSR(H, 607, Uint16), "Alarm 8 active"));
If(alarm>8, ADDERROR(MODBUSR(H, 608, Uint16), "Alarm 9 active"));
If(alarm>9, ADDERROR(MODBUSR(H, 609, Uint16), "Alarm 10 active"));

Servisné atribúty

System Time

var time := MODBUSR(H, 28, Uint16);
var date := MODBUSR(H, 30, Uint16);

GETBITS(time, 8,8) + ":" + GETBITS(time, 0, 8) + " " + GETBITS(date, 0,8) + "." + GETBITS(date, 8,8) + "." + MODBUSR(H, 29, Uint16);

Weekday

SWITCH(MODBUSR(H, 31, Uint16),
1,"Monday",
2,"Tuesday",
3,"Wednesday",
4,"Thursday",
5,"Friday",
6,"Saturday",
7,"Sunday",
"Error"
)

DHCP

IF(MODBUSR(H, 34, Bool), "On", "Off");

IP adress

var reg := MODBUSR(H, 22, Uint32);
var first := GETBITS(reg, 0, 8);
var second := GETBITS(reg, 8, 8);
var third := GETBITS(reg, 16, 8);
var last := GETBITS(reg, 24, 8);
RETURN (last + "." + third + "." + second + "." + first)

Mask

var reg := MODBUSR(H, 24, Uint32);
var first := GETBITS(reg, 0, 8);
var second := GETBITS(reg, 8, 8);
var third := GETBITS(reg, 16, 8);
var last := GETBITS(reg, 24, 8);
RETURN (last + "." + third + "." + second + "." + first)

Gateway

var reg := MODBUSR(H, 26, Uint32);
var first := GETBITS(reg, 0, 8);
var second := GETBITS(reg, 8, 8);
var third := GETBITS(reg, 16, 8);
var last := GETBITS(reg, 24, 8);
RETURN (last + "." + third + "." + second + "." + first)

Fire Alarm Restart

SWITCH(MODBUSR(H, 41, Uint16),
1, "Auto",
0, "Manual",
"Error");

Flow units

SWITCH(MODBUSR(H, 27, Uint16),
 1, "l/s",
 0, "m3/h",
 "Error");

Servisné akcie

DHCP

Parametre: DHCP (On / Off)

MODBUSW(H, 34, Bool, dhcp);

Fire Alarm Restart Setting

Parametre: Restart setting (Auto / Manual)

MODBUSW(H, 41, Bool, rs);

Režim AUTO Prepínač

Automatický režim vetrania — sleduje program plánovača alebo vstup senzora kvality vzduchu

Servisné akcie

Prevádzkový režim plánovača

Režim AUTO

Čítanie stavu prepínača

MODBUSR(H, 3, Bool)

Zápis stavu prepínača

MODBUSW(H, 3, Bool, St)

Servisné atribúty

Auto Mode Control

SWITCH(MODBUSR(H, 1, Uint16), 1, "Air Quality", 0, "Scheduling", "Error");

Scheduler Operation Mode

SWITCH(MODBUSR(H, 5, Uint16),
0, "Stay at home",
1, "Working Week",
2, "Office",
3, "Custom",
"Error"
);

Servisné akcie

Scheduler Operation Mode

Parametre: Scheduler Operation Mode

MODBUSW(H, 5, Uint16, som);

Režim ECO Prepínač

Energeticky úsporný režim s limitmi teploty prívodného vzduchu a voliteľným bezplatným kúrením/chladením

Servisné akcie

Nastavenie ECO

Režim ECO

Čítanie stavu prepínača

MODBUSR(H, 2, Bool)

Zápis stavu prepínača

MODBUSW(H, 2, Bool, St)

Servisné atribúty

Minimum supply air temperature

MODBUSR(H, 199, Uint16)/10 + " °C";

Maximum supply air temperature

MODBUSR(H, 200, Uint16)/10 + " °C";

Free heating/cooling

SWITCH(MODBUSR(H, 201, Uint16), 0, "Off", 1,"On", "Error");

Heating enable denied

SWITCH(MODBUSR(H, 202, Uint16), 0, "Off", 1,"On", "Error");

Cooling enable denied

SWITCH(MODBUSR(H, 203, Uint16), 0, "Off", 1,"On", "Error");

Constant heat recovery

SWITCH(MODBUSR(H, 216, Uint16), 0, "Off", 1,"On", "Error");

Servisné akcie

Eco mode setup

Parametre: Minimum supply air temp (5–40 minAirT), Maximum Supply Air Temp (5–40 maxAirT), Free Heating/Cooling (${general_on} / ${general_off}), Heating enable denied (${general_on} / ${general_off}), Cooling enable denied (${general_on} / ${general_off}), Constant Heat Recovery (${general_on} / ${general_off})

MODBUSWNE(H, 199, Uint16, minAirT*10);
MODBUSWNE(H, 200, Uint16, maxAirT*10);
MODBUSWNE(H, 201, Uint16, freeHT);
MODBUSWNE(H, 202, Uint16, hed);
MODBUSWNE(H, 203, Uint16, ced);
MODBUSWNE(H, 216, Uint16, chr);

Teplota odvedeného vzduchu Teplotný senzor Len na čítanie

Teplota prívodného vzduchu z ventilačnej jednotky s monitorovaním prietoku odvedeného vzduchu a intenzity ventilátora

Servisné atribúty

Aktuálny prietok odvedeného vzduchu

Aktuálna intenzita ventilátora odvedeného vzduchu

Tlak odvedeného vzduchu

Teplota odvedeného vzduchu

Čítanie teploty

MODBUSR(H, 902, Int16) / 10

Servisné atribúty

Current extract flow

MODBUSR(H, 907, Uint32) +  " m3/h"

Current extract fan intesivity

MODBUSR(H, 910, Uint16)/10 + " %"

Extract Pressure

MODBUSR(H, 919, Uint16) + " Pa";

Režim vetrania Viacstavový prepínač

Výber prevádzkového režimu — Pohotovostný, Odchod, Normálny, Intenzívny, Boost, Kuchyňa, Krb, Prepísanie, Dovolenka, Kvalita vzduchu

Hodnoty / Stavy: Standby · •Away · •Normal · •Intensive · •Boost · Kitchen · Fireplace · Override · Holiday · Air Quality

Servisné akcie

Nastaviť Odchod

Nastaviť Normálny

Nastaviť Intenzívny

Nastaviť Boost

Režim vetrania

Čítanie stavu prepínača

MODBUSR(H, 4, UInt16)

Zápis stavu prepínača

SWITCH(Mu,
0, 0,
5,5,
6,6,
7,7,
8,8,
9,9,
10,10,
MODBUSW(H, 4, UInt16, Mu));

IF(Mu = 1, MODBUSW(H, 99, Uint32, 20));
IF(Mu = 1, MODBUSW(H, 101, Uint32, 20));
IF(Mu = 2, MODBUSW(H, 105, Uint32, 50));
IF(Mu = 2, MODBUSW(H, 107, Uint32, 50));
IF(Mu = 3, MODBUSW(H, 111, Uint32, 70));
IF(Mu = 3, MODBUSW(H, 113, Uint32, 70));
IF(Mu = 4, MODBUSW(H, 117, Uint32, 100));
IF(Mu = 4, MODBUSW(H, 119, Uint32, 100));

Servisné atribúty

Next Mode

SWITCH(MODBUSR(H, 6, Uint16),
0,"Standby",
1, "Away",
2, "Normal",
3, "Intensive",
4, "Boost",
5, "Kitchen",
6, "Fireplace",
7, "Override",
8, "Holidays",
"Error"
);

Next Mode Start Time

var time:= MODBUSR(H, 7, Uint16);
var hours:= FLOOR(time/60);
var minutes:= MOD(time, 60);
IF(time = 0, RETURN ("Not set"));
RETURN (hours + ":"+ minutes);

Next Mode Weekday

SWITCH(MODBUSR(H, 8, Uint16),
0, "None",
1, "Monday",
2, "Tuesday",
3, "Wednesday",
4, "Thursday",
5, "Friday",
6, "Saturday",
7, "Sunday",
"Error"
);

Away Supply flow

MODBUSR(H, 99, Uint32) + " %";

Away Extract flow

MODBUSR(H, 101, Uint32) + " %";

Away Setpoint

MODBUSR(H, 103, Int16)/10 + " °C";

Away Heating

SWITCH(MODBUSR(H, 104, Uint16), 1, "On", 0, "Off", "Error");

Normal Supply flow

MODBUSR(H, 105, Uint32) + " %";

Normal Extract flow

MODBUSR(H, 107, Uint32) + " %";

Normal Setpoint

MODBUSR(H, 109, Int16)/10 + " °C";

Normal Heating

SWITCH(MODBUSR(H, 110, Uint16), 1, "On", 0, "Off", "Error");

Intensive Supply flow

MODBUSR(H, 111, Uint32) + " %";

Intensive Extract flow

MODBUSR(H, 113, Uint32) + " %";

Intensive Setpoint

MODBUSR(H, 115, Int16)/10 + " °C";

Intensive Heating

SWITCH(MODBUSR(H, 116, Uint16), 1, "On", 0, "Off", "Error");

Boost Supply flow

MODBUSR(H, 117, Uint32) + " %";

Boost Extract flow

MODBUSR(H, 119, Uint32) + " %";

Boost Setpoint

MODBUSR(H, 121, Int16)/10 + " °C";

Boost Heating

SWITCH(MODBUSR(H, 122, Uint16), 1, "On", 0, "Off", "Error");

Servisné akcie

Set Away

Parametre: Supply flow [m3/h] (0–200000 sf), Extract flow [m3/h] (0–200000 ex), Setpoint °C (5–40 sp), Heating (${general_on} / ${general_off})

MODBUSWNE(H, 99, Uint32, sf);
MODBUSWNE(H, 101, Uint32, ex);
MODBUSWNE(H, 103, Int16, sp*10);
MODBUSWNE(H, 104, Bool, he);

Set Normal

Parametre: Supply flow [m3/h] (0–200000 sf), Extract flow [m3/h] (0–200000 ex), Setpoint °C (5–40 sp), Heating (${general_on} / ${general_off})

var q := 6;
MODBUSWNE(H, 99+q, Uint32, sf);
MODBUSWNE(H, 101+q, Uint32, ex);
MODBUSWNE(H, 103+q, Int16, sp*10);
MODBUSWNE(H, 104+q, Bool, he);

Set Intensive

Parametre: Supply flow [m3/h] (0–200000 sf), Extract flow [m3/h] (0–200000 ex), Setpoint °C (5–40 sp), Heating (${general_on} / ${general_off})

var q := 12;
MODBUSWNE(H, 99+q, Uint32, sf);
MODBUSWNE(H, 101+q, Uint32, ex);
MODBUSWNE(H, 103+q, Int16, sp*10);
MODBUSWNE(H, 104+q, Bool, he);

Set Boost

Parametre: Supply flow [m3/h] (0–200000 sf), Extract flow [m3/h] (0–200000 ex), Setpoint °C (5–40 sp), Heating (1–100 he)

var q := 18;
MODBUSWNE(H, 99+q, Uint32, sf);
MODBUSWNE(H, 101+q, Uint32, ex);
MODBUSWNE(H, 103+q, Int16, sp*10);
MODBUSWNE(H, 104+q, Bool, he);

Normálna žiadaná hodnota Termostat

Termostat s aktuálnym odčítaním teploty a nastaviteľnou žiadanou hodnotou pre normálny režim (5–40 °C)

Servisné atribúty

Riadenie teploty

Izbový senzor

Servisné akcie

Riadenie teploty

Izbový senzor

Normálna žiadaná hodnota

Čítanie teploty

MODBUSR(H, 902, Int16) / 10

Čítanie požadovanej teploty

MODBUSR(H, 109, Int16)/10;

Zápis požadovanej teploty

MODBUSW(H, 109, Int16, Se*10);

Servisné atribúty

Temperature Control

SWITCH(MODBUSR(H, 10, Uint16),
0, "Supply",
1, "Extract",
2, "Balance",
3, "Room",
"Error"
);

Room sensor

SWITCH(MODBUSR(H, 38, Uint16),
0, "Panel temperature(1)",
1, "Panel temperature(2)",
"Error"
);

Servisné akcie

Temperature Control

Parametre: Temperature Control

MODBUSW(H, 10, Uint16, tc);

Room Sensor

Parametre: Panel Temperature

MODBUSW(H, 38, Uint16, pt);

Vonkajšia teplota Teplotný senzor Len na čítanie

Ovládanie výkonu rekuperácie Stmievač

Stmievač pre úroveň výkonu rekuperácie tepla — môže vyžadovať manuálnu konfiguráciu skriptu

Ovládanie výkonu rekuperácie

Čítanie úrovne

SWITCH(MODBUSR(H, 4, Uint16),
 1,MODBUSR(H, 99, Uint32) /100,
  2,MODBUSR(H, 105, Uint32) /100,
   3,MODBUSR(H, 111, Uint32) /100,
    4,MODBUSR(H, 117, Uint32) /100,
0);

Zápis úrovne

MODBUSW(H, 99, Uint32, Le * 100);
MODBUSW(H, 101, Uint32, Le * 100);
MODBUSW(H, 105, Uint32, Le * 100);
MODBUSW(H, 107, Uint32, Le * 100);
MODBUSW(H, 111, Uint32, Le * 100);
MODBUSW(H, 113, Uint32, Le * 100);
MODBUSW(H, 117, Uint32, Le * 100);
MODBUSW(H, 119, Uint32, Le * 100);

ZAP/VYP Prepínač

Spotreba energie Elektromer Len na čítanie

Celková spotreba energie (kWh) a aktuálny odber výkonu (kW)

Filter Analógový vstup Len na čítanie

Monitorovanie stavu filtra s akciou resetu na vymazanie počítadla zanášania

Servisné akcie

Reset filtra

Pripojenie: Modbus RTU • 19200 baud• 8E1 • Slave ID: $[SlaveId]

Možné vylepšenia (18)

H:904 Outdoor Temperature (true) — Register 904 = Outdoor temp (x10 °C). Template reads H:903 (Extract temp) as Outdoor — may be intentional mapping or an offset
H:905 Water Temperature — Return water temperature sensor (x10 °C) for water heater/cooler coil
H:900 Status Icon Bit Mask — Bitmask: Starting, Stopping, Fan, Rotor, Heating, Cooling, HeatingDenied, CoolingDenied, FlowDown, FreeHeating, FreeCooling, AlarmF, AlarmW
H:912 Heat Exchanger Level — Heat exchanger operating level (x10 %, 0-100%)
H:913 Electric Heater Level — Electric heater operating level (x10 %, 0-100%)
H:914 Water Heater Level — Water heater operating level (x10 %, 0-100%)
H:915 Water Cooler Level — Water cooler operating level (x10 %, 0-100%)
H:917 Filters Impurity — Filter clogging percentage (0-100%). Filter device exists but has no read script for this register
H:924 Heat Exchanger Efficiency — Heat recovery efficiency percentage (0-100%)
H:921 Power Consumption (W) — Instantaneous power consumption in Watts. Template reads H:920 which is Extract pressure per source docs
H:946 Panel 1 Temperature — Panel 1 room temperature (x10 °C)
H:947 Panel 1 Humidity — Panel 1 room humidity (0-100%)
H:952 Air Quality Sensor 1 — CO2 (ppm) or VOC or RH from B8 sensor
H:961 Exhaust Temperature — Exhaust air temperature after heat exchanger (x10 °C)
H:12 Flow Control Mode — Flow control mode: 0=CAV, 1=VAV, 2=DCV, 3=OFF
H:205 Air Quality Enable — Enables/disables air quality function (0=Disabled, 1=Enabled)
H:206 Air Quality Temperature Setpoint — Temperature setpoint for air quality mode (x10 °C, 5-40)
H:300-H:555 Scheduler Programs — Full scheduler programming (weekday masks, events with mode/start/stop times). Complex multi-register structure not implemented

Stiahnuť šablónu

Zdroje

Komfovent C6/C6M Controller Modbus Manual
www.komfovent.com 2026-03-20
Komfovent C6 Controller Product Page
www.komfovent.com 2026-03-20
Komfovent DOMEKT Residential Ventilation Units
www.komfovent.com 2026-03-20
Komfovent C6.1/C6.2 Electrical Installation and Operation Manual
www.komfovent.com 2026-03-20
Komfovent DOMEKT C6M Automation Installation Manual
www.komfovent.com 2026-03-20
TapHome Modbus Template - Komfovent Air Recovery
