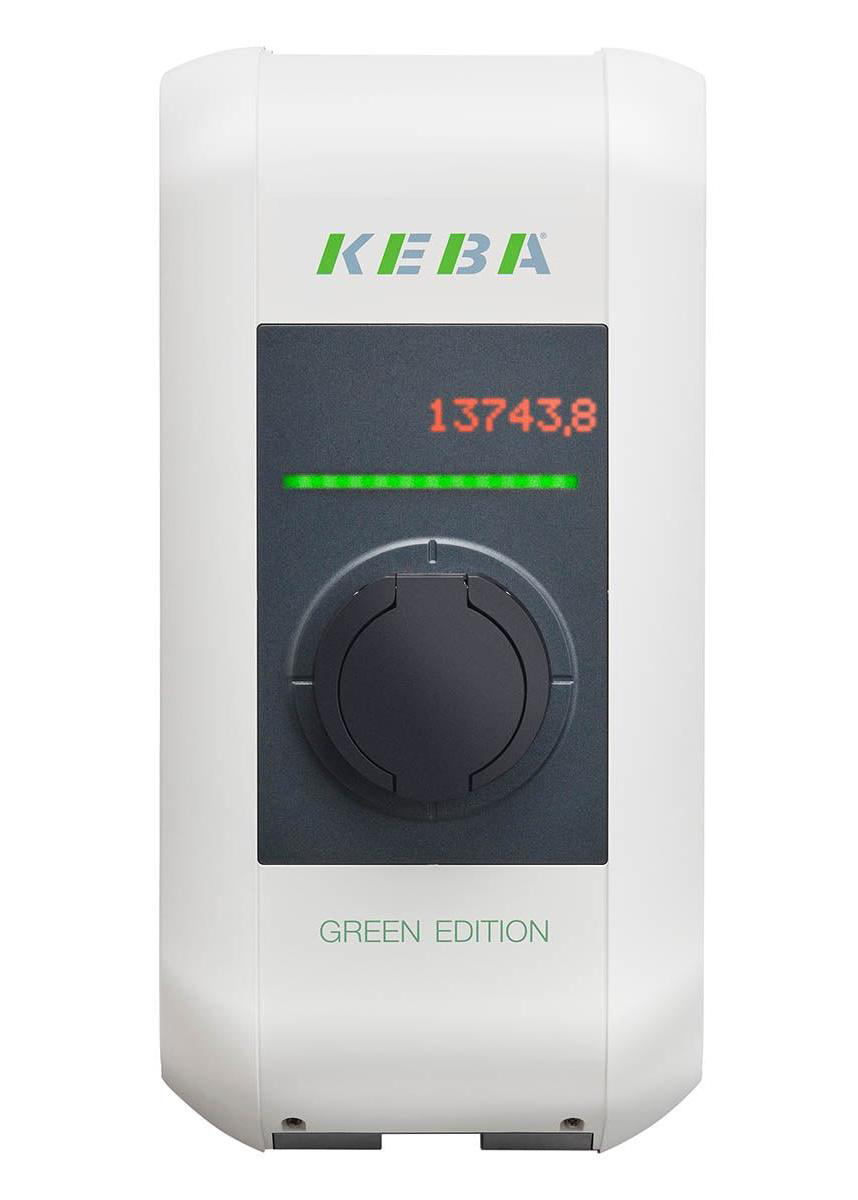

KEBA KeContact P30 je Mode 3 AC wallbox pre elektrické vozidlá, dostupný vo variantoch c-series a x-series s nabíjacím výkonom až 32 A / 22 kW. TapHome komunikuje s wallboxom cez Modbus TCP po Ethernete a poskytuje stav nabíjania v reálnom čase, meranie energie, riadenie prúdu a správu failsafe režimu.
Šablóna podporuje c-series (firmvér 3.10.16+) aj x-series (softvér 1.11+). Séria e-series a a-series nepodporuje Modbus TCP.
Hardvérové pripojenie
KeContact P30 poskytuje dva Ethernet rozhrania (prepojené paralelne na DPS — v jednom momente je možné používať len jedno):
- Ethernet1 (X4) — LSA+ svorky, odporúčané pre trvalú inštaláciu (smart home, nabíjacia sieť)
- Ethernet2 (X3) — konektor RJ45, určený na diagnostiku/servis
Wallbox pripojte do rovnakej lokálnej siete ako TapHome Core pomocou kábla Cat 5e alebo Cat 6 STP.

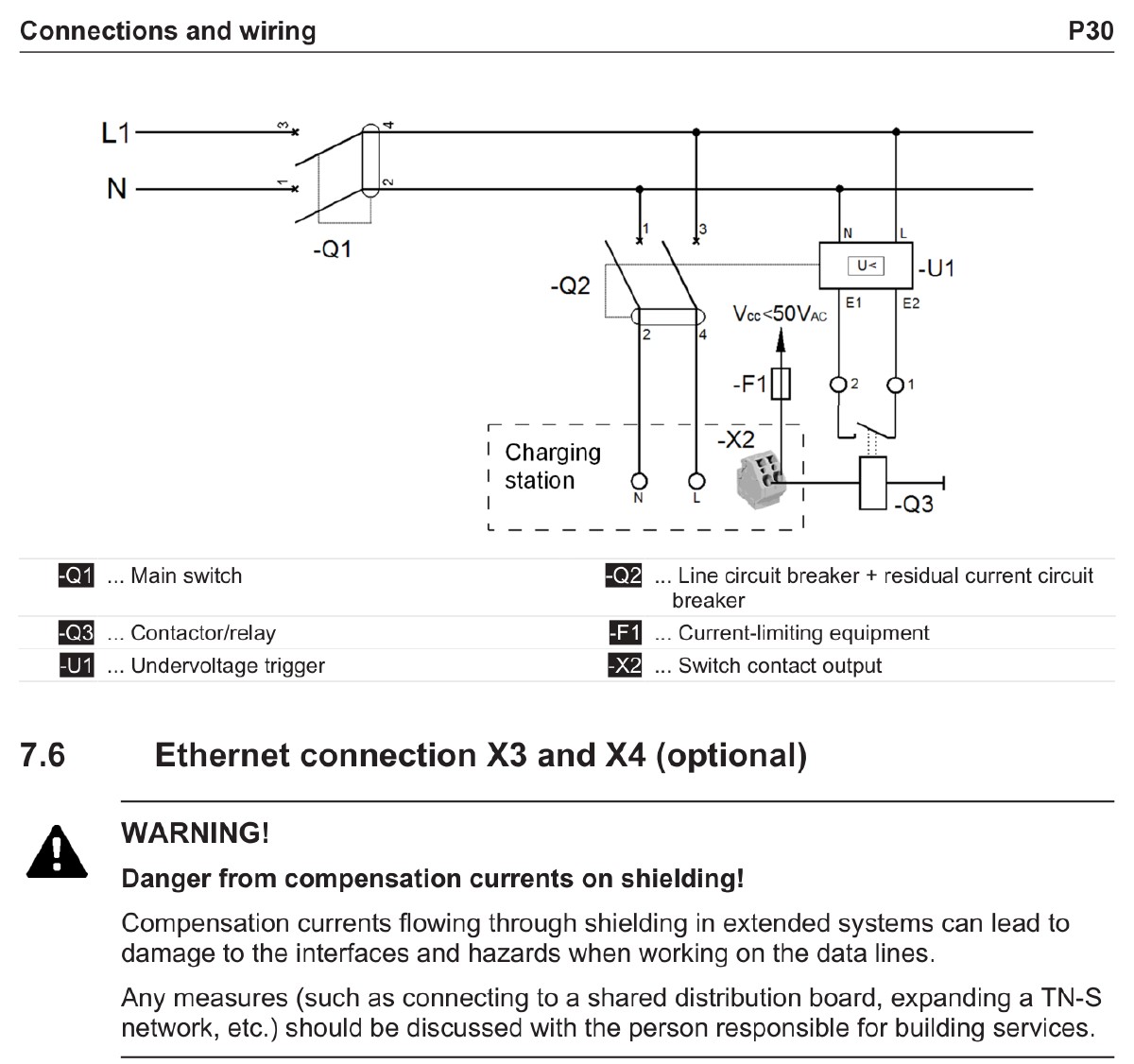

Schéma zapojenia systému
Schéma zobrazuje celkovú koncepciu zapojenia vrátane napájacích svoriek (L1, L2, L3, N, PE), vstupu enable X1, výstupu spínacieho kontaktu X2 a Ethernet rozhrania pre komunikáciu Modbus TCP.

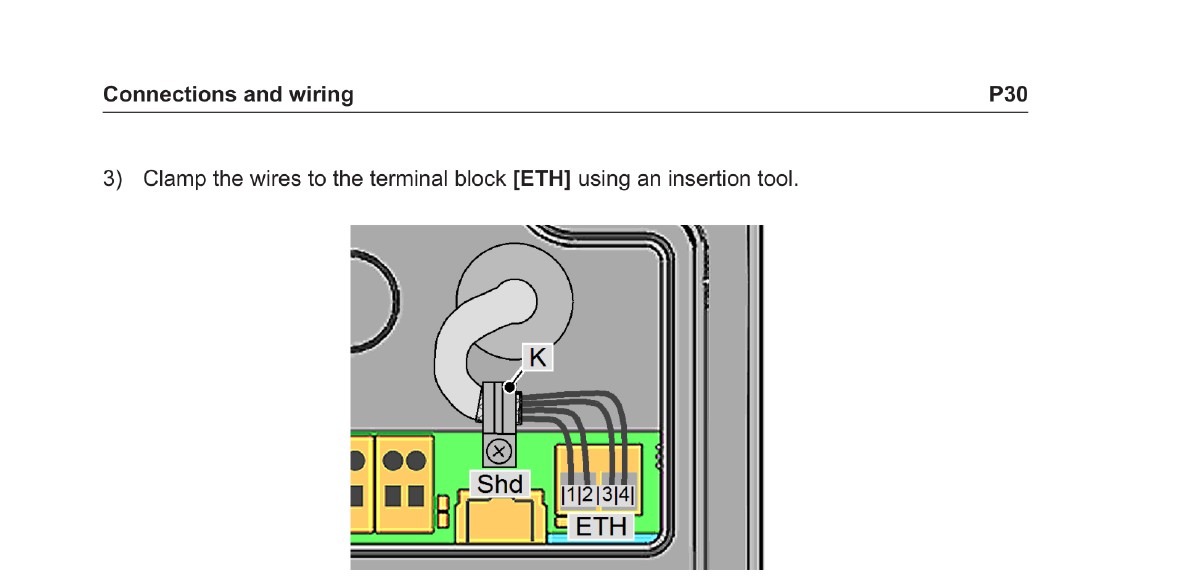

LSA+ Ethernet svorka (X4)
Pre trvalé inštalácie použite svorkovnicu LSA+ (X4). Ethernet kábel zapojte podľa farebného kódovania TIA-568A/B pre 100BaseT (piny 1-4 plus tienenie).
Vyrovnávacie prúdy tečúce cez tienenie v rozľahlých systémoch môžu poškodiť Ethernet rozhrania. PoE zariadenia pripojené k wallboxu musia spĺňať normu IEEE 802.3.
Konfigurácia
Aktivácia Modbus TCP komunikácie

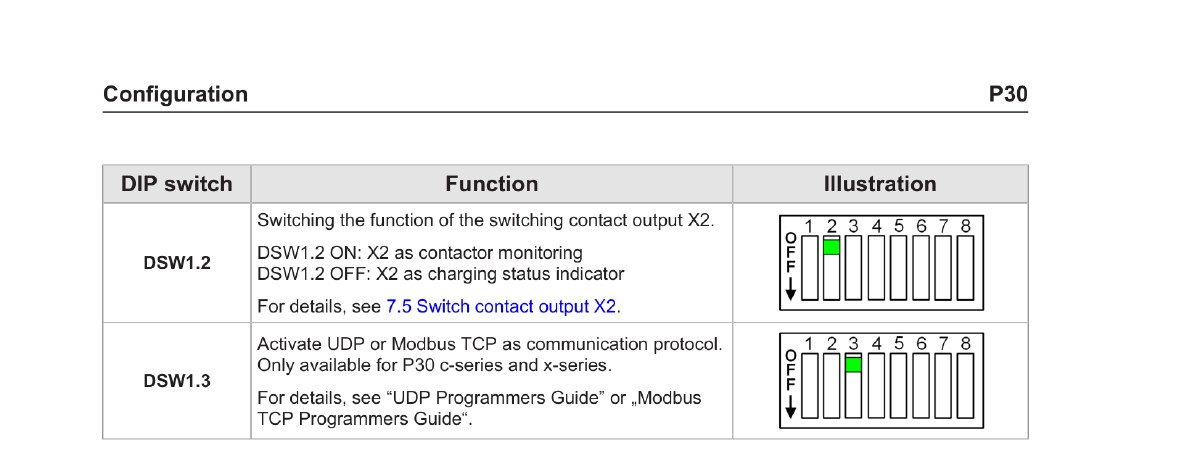

Modbus TCP sa aktivuje cez DIP prepínač DSW1.3 na DPS wallboxu. Nastavte DSW1.3 do polohy ON a reštartujte nabíjaciu stanicu (stlačte servisné tlačidlo na ~1 sekundu alebo vypnite a zapnite istič).
Rozhranie Modbus TCP nie je možné používať súčasne s rozhraním UDP. Aktivácia DSW1.3 zapne protokol, ktorý riadiaca aplikácia používa na porte 502.
Parametre pripojenia
Pri importe šablóny v TapHome zadajte:
- IP adresa — IP adresa wallboxu v lokálnej sieti
- Port — 502
- Unit ID — musí byť nastavené na 255 (toto je neštandardné a nedá sa zmeniť)
Konfigurácia IP adresy (c-series)
C-series štandardne získava IP adresu cez DHCP (všetky prepínače DSW2.1-DSW2.4 v polohe OFF). Alternatívne je možné priradiť pevnú IP adresu v rozsahu 192.168.25.11-25 pomocou DIP prepínačov DSW2.1-DSW2.4:
| DSW2.1 | DSW2.2 | DSW2.3 | DSW2.4 | IP adresa |
|---|---|---|---|---|
| OFF | OFF | OFF | OFF | DHCP |
| ON | OFF | OFF | OFF | 192.168.25.11 |
| ON | ON | OFF | OFF | 192.168.25.13 |
| ON | ON | ON | ON | 192.168.25.25 |
Každý prepínač pridá svoju hodnotu (1, 2, 4, 8) k základu 10. Séria x-series nepodporuje pevnú IP cez DIP prepínače.
Ak používate DHCP, priraďte statickú zálohu v routeri, aby sa IP adresa nezmenila po výpadku napájania.
Komunikačné limity
- Interval čítania: odporúčaný > 0,5 sekundy
- Interval zápisu: odporúčaný > 5 sekúnd
- Maximálna dĺžka čítania: 2 wordy na požiadavku — registre nie je možné dávkovať
- Povolené rozsahy IP: len privátne adresy RFC 1918 (192.168.x.x, 172.16-31.x.x, 10.x.x.x)
Možnosti zariadenia
Monitorovanie stavu nabíjania
- Stav nabíjania — senzor s viacerými hodnotami (len čítanie) zobrazujúci aktuálny stav nabíjacieho procesu: Štart, Nepripravený, Pripravený, Nabíjanie, Chyba, Prerušené. Pri zmene stavu na Chyba sa automaticky vyvolá chybová udalosť.
- Stav kábla — senzor s viacerými hodnotami (len čítanie) indikujúci stav pripojenia kábla/zástrčky: Bez kábla, Pripojený k stanici, Zamknutý, Pripojený k EV, Zamknutý a nabíja. Akcia Odomknúť zástrčku umožňuje odomknúť kábel pri pozastavenom nabíjaní.
Meranie energie
- Elektromer — monitoruje činný výkon (mW prevedené na kW) a celkovú spotrebu energie (0,1 Wh prevedené na kWh). K dispozícii sú aj fázové napätia (U1, U2, U3), fázové nabíjacie prúdy (L1, L2, L3), účinník (cos phi), maximálny nabíjací prúd a hardvérovo podporovaný maximálny prúd ako servisné atribúty.
- Energia relácie — sleduje energiu prenesenú počas aktuálnej nabíjacej relácie v kWh.
Riadenie nabíjania
Zariadenie Stav nabíjania poskytuje dve servisné akcie pre aktívne riadenie nabíjania:
- Nastaviť nabíjací prúd — nastaví maximálny nabíjací prúd (6-63 A). Hodnota sa zapíše v miliampéroch a platí do ďalšieho reštartu.
- Nastaviť nabíjaciu reláciu — nastaví energetický limit pre aktuálnu alebo nasledujúcu reláciu vo Wh. Nabíjací proces sa automaticky ukončí po dosiahnutí limitu.
Správa stanice
Servisné akcie na úrovni modulu poskytujú celoplošné riadenie stanice:
- Aktivácia/deaktivácia nabíjacej stanice — aktivuje alebo deaktivuje wallbox. Deaktivovaná stanica nespustí nové nabíjacie relácie a aktívne nabíjanie sa zastaví.
- Aktivácia failsafe — aktivuje failsafe režim so zadaným prúdom (6-32 A) a timeoutom (10-600 sekúnd). Ak TapHome stratí komunikáciu s wallboxom, nabíjanie sa po uplynutí timeoutu prepne na nakonfigurovaný failsafe prúd.
- Deaktivácia failsafe — deaktivuje failsafe režim vymazaním timeoutu.
Identifikácia stanice
Servisné atribúty na úrovni modulu poskytujú identifikačné a diagnostické informácie o stanici, vrátane sériového čísla, verzie firmvéru, typu produktu, typu kábla/zásuvky, podporovaného prúdu a série zariadenia. Dostupný je aj stav vstavaného elektromera.
Ďalšie možnosti
KeContact P30 poskytuje aj registre pre hlásenie chybových kódov (decimálno-hexadecimálne chybové skupiny), čítanie UID RFID kariet a prepínanie 1-fáza/3-fázy cez externý stýkač (kontakt X2). Tieto možnosti môžu byť pridané v budúcej aktualizácii šablóny.
Riešenie problémov
Žiadna Modbus komunikácia
- Skontrolujte, že DIP prepínač DSW1.3 je v polohe ON a stanica bola reštartovaná
- Potvrďte, že Unit ID je nastavené na 255 v TapHome — toto je neštandardná hodnota, ktorá sa ľahko prehliadne
- Skontrolujte, že Ethernet kábel je správne pripojený k X3 (RJ45) alebo X4 (LSA+), nie k obom
- Uistite sa, že IP adresa wallboxu je dostupná z TapHome Core (rovnaká podsieť, žiadny firewall blokujúci port 502)
- Pre c-series s DHCP: skontrolujte tabuľku DHCP zapožičaní v routeri pre IP wallboxu
Nabíjací prúd sa nemení
Príkaz Nastaviť nabíjací prúd akceptuje len hodnoty medzi 6000 a 63000 mA. Hodnoty mimo tohto rozsahu sa ignorujú. Hardvérové maximum (určené DIP prepínačmi, kódovaním kábla a teplotou) má prednosť — nakonfigurovaný prúd nemôže prekročiť tento limit.
Failsafe sa neaktivuje
Failsafe vyžaduje obe hodnoty — prúd (register 5016) aj timeout (register 5018). Odoslanie samotného failsafe prúdu neaktivuje failsafe režim — timeout musí byť tiež nastavený. Pre zachovanie failsafe nastavení po reštarte musí byť príkaz Failsafe Persist použitý samostatne.
Variant so zásuvkou ukazuje 6 A maximum
Na variantoch so zásuvkou (bez trvalo pripojeného kábla) register Max. podporovaný prúd ukazuje 6000 mA (6 A), keď nie je pripojený žiadny kábel. Toto je normálne správanie — hodnota sa aktualizuje na skutočný prúd kábla po jeho pripojení.
