Helios easyControls 3.0

Modbus RTU

Submitted by

Last updated: 03. 2026

Helios easyControls 3.0 je rozhranie riadiaceho systému budov pre vetracie jednotky Helios KWL s rekuperáciou tepla. Komunikuje s TapHome cez Modbus RTU po RS-485 a poskytuje prístup k hodnotám snímačov CO2 a vlhkosti, monitorovaniu a nastaveniu otáčok ventilátora, prepínaniu vetracích režimov (Doma, Preč, Boost, Krb) a správe časovačov.

Systém používa holding registre v rozsahu H:4353 až H:21772. Teplotné hodnoty sa prenášajú v centikelvinoch (cK), kde 0 stupňov C zodpovedá 27315 cK.

Hardvérové zapojenie

Zapojenie RS-485

Jednotka Helios KWL má rozhranie RS-485 Modbus RTU na svorkovnici dosky plošných spojov. Viacero jednotiek možno zapojiť do reťazca (daisy-chain) na jednej zbernici so 120 ohmovým zakončovacím odporom na poslednej jednotke.

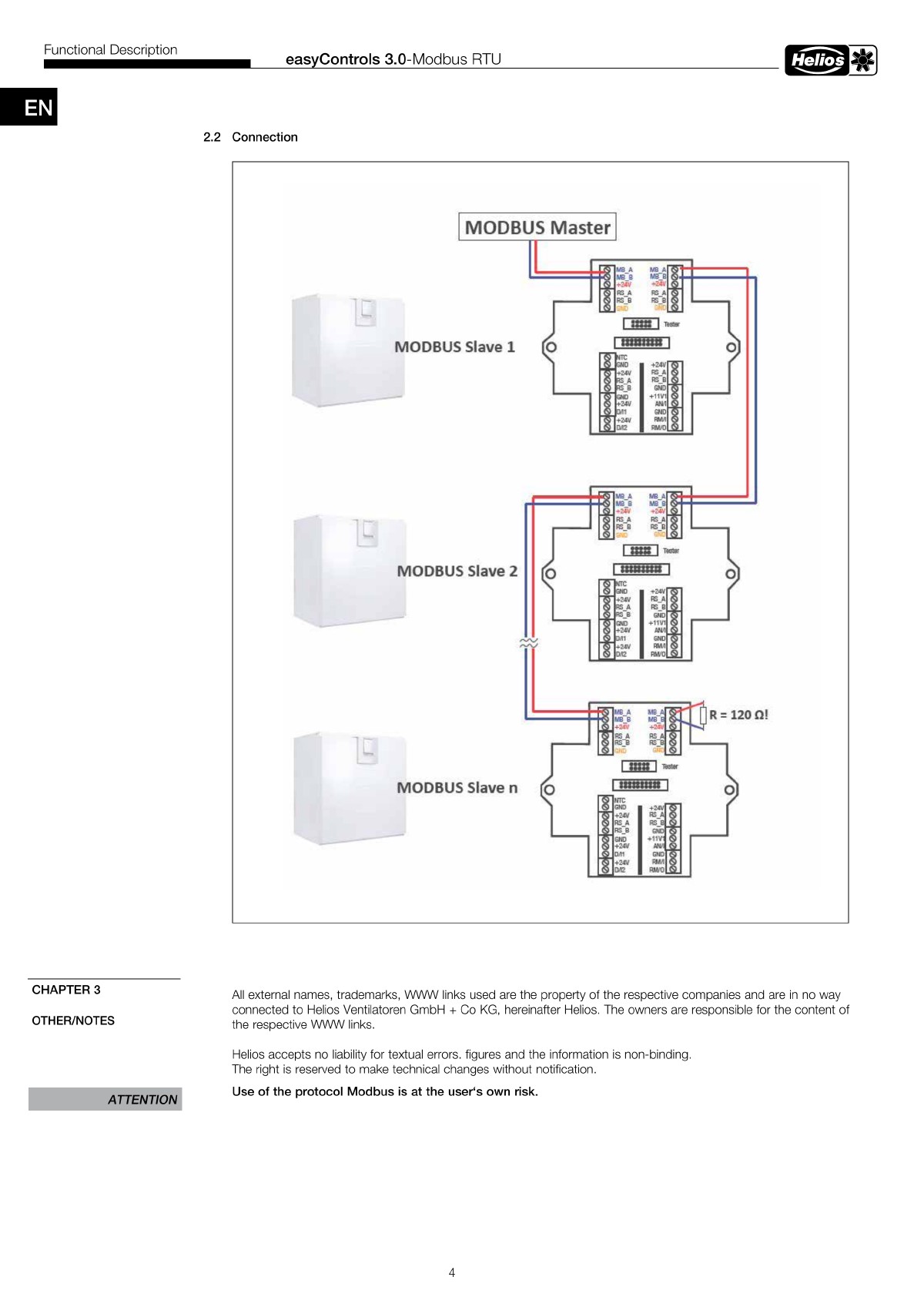

Schéma zapojenia Helios easyControls Modbus RTU RS-485 — reťazové zapojenie master-slave so 120 ohmovým zakončením

Pripojte pomocou 3-vodičového zapojenia RS-485 na svorkovnicu jednotky KWL:

MB_A (Data+) na A+/D+ na TapHome RS-485
MB_B (Data-) na B-/D- na TapHome RS-485
GND na GND napájacieho zdroja TapHome

Posledná jednotka na zbernici vyžaduje 120 ohmový zakončovací odpor medzi MB_A a MB_B.

Dôležité — Uzemnenie
Vodič GND musí byť prepojený medzi jednotkou Helios a napájacím zdrojom TapHome. Bez správneho uzemnenia môžu nastať chyby v komunikácii.

Konfigurácia

Povolenie komunikácie Modbus

Predvolené nastavenia Modbus RTU možno zmeniť cez panel KWL-BE Touch alebo cez interný webový server jednotky.

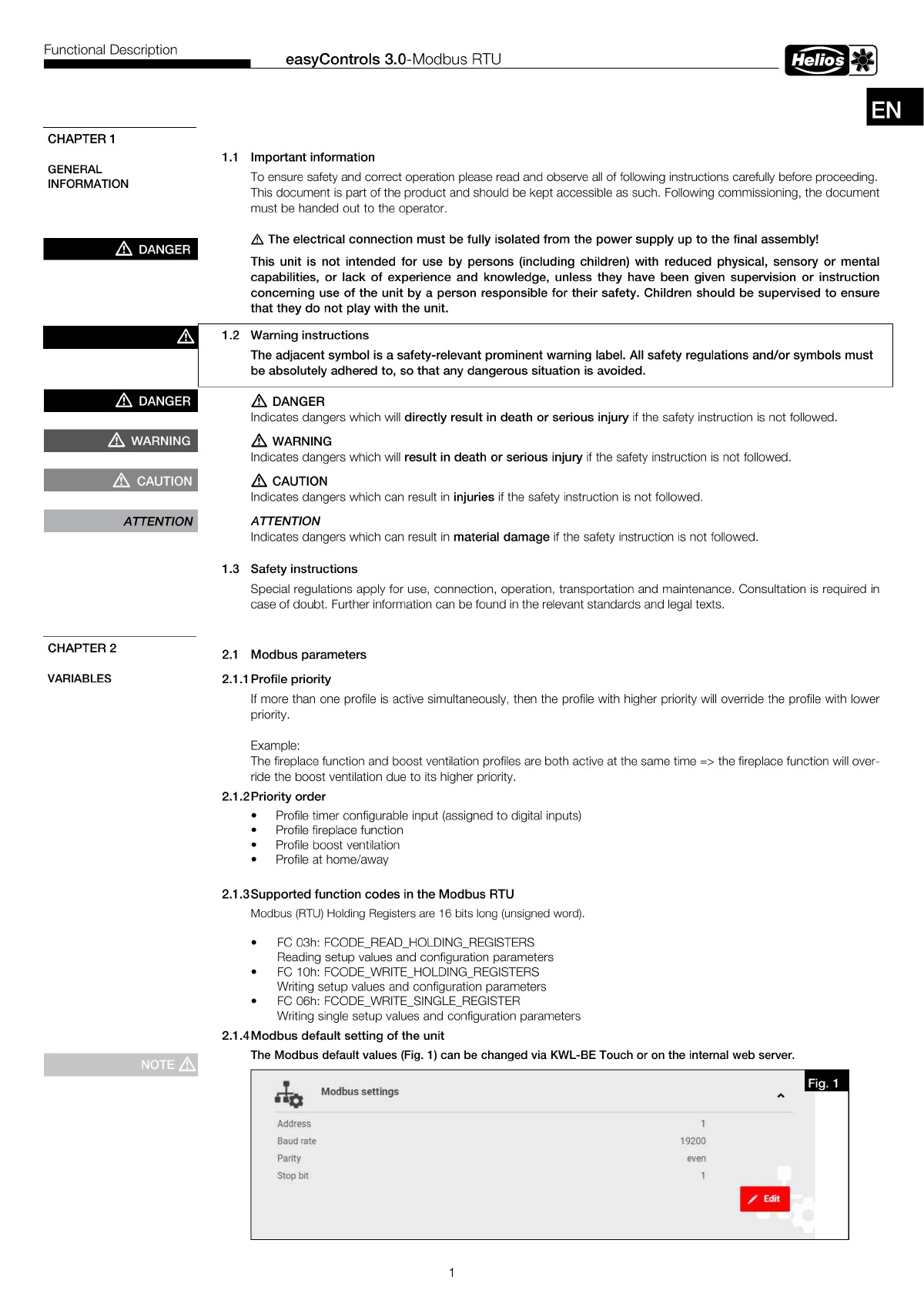

Obrazovka nastavení Modbus na Helios easyControls 3.0 — adresa, prenosová rýchlosť, parita a stop bit

Predvolené parametre Modbus:

Parameter	Predvolená hodnota
Adresa	1
Prenosová rýchlosť	19200
Parita	Even (párna)
Stop bit	1

Nastavte TapHome podľa týchto parametrov: RS-485 zbernicu nastavte na 19200 baud, párna parita, 1 stop bit. Použite Slave ID 1 (alebo adresu nastavenú na jednotke).

Priorita profilov

Ak je aktívnych viacero profilov súčasne, profil s vyššou prioritou prepíše profil s nižšou prioritou. Poradie priorít (od najvyššej po najnižšiu):

Časovač konfigurovateľného vstupu (priradený digitálnym vstupom)
Funkcia krbu
Intenzívne vetranie (Boost)
Doma/Preč

Ak sú napríklad súčasne aktívne profily funkcie krbu aj intenzívneho vetrania, funkcia krbu prepíše intenzívne vetranie vďaka vyššej priorite.

Možnosti zariadenia

Monitorovanie CO2

Hodnota CO2 (H:4364) číta najvyššiu nameranú hodnotu CO2 zo všetkých pripojených snímačov CO2 v PPM. Ak nie je pripojený žiadny snímač CO2, hodnota je 0 a v TapHome sa zobrazí varovanie.

Zariadenie poskytuje sedem servisných atribútov:

CO2 Sensor 0 až CO2 Sensor 5 (H:4379 až H:4384) — individuálne hodnoty snímačov v PPM. Hodnota 65535 znamená, že na danej pozícii nie je pripojený snímač.
CO2 Threshold (H:20491) — aktuálny prah CO2 pre riadenie vetrania (rozsah 500 až 2000 PPM).

Servisná akcia CO2 Threshold umožňuje nastaviť prahovú hodnotu CO2 pre automatické prispôsobenie vetrania.

Monitorovanie a profily otáčok ventilátora

Fan Speed (H:4353) zobrazuje aktuálne otáčky ventilátora v percentách (0 až 100 %). Ide o skutočnú prevádzkovú rýchlosť vetracej jednotky.

Servisné atribúty zobrazujú nastavené otáčky ventilátora pre každý profil:

Away Fan Speed (H:20501) — otáčky ventilátora v profile Preč
Home Fan Speed (H:20507) — otáčky ventilátora v profile Doma
Boost Fan Speed (H:20513) — otáčky ventilátora v profile Boost
Boost Air Target Temperature (H:20514) — cieľová teplota privádzaného vzduchu v profile Boost (prevod z centikelvinov na stupne C)
Boost CO2 Control a Boost RH Control (H:20512, H:20511) — zapnutie/vypnutie automatickej regulácie podľa CO2 a vlhkosti v režime Boost

Dve servisné akcie umožňujú konfiguráciu parametrov ventilátora:

Fan Speed Setup — nastaví percentuálne otáčky ventilátora pre profily Doma, Preč a Boost súčasne
Boost Set Up — konfiguruje profil Boost vrátane otáčok ventilátora, cieľovej teploty privádzaného vzduchu a prepínačov riadenia CO2/RH

Interný snímač (teplota a vlhkosť)

Internal Sensor (H:4369/H:4370) číta teplotu a relatívnu vlhkosť zo vstavaného multisenzora. Teplota používa 12-bitové interné kódovanie a vlhkosť sa delí 100 na získanie percentuálnej hodnoty.

Toto zariadenie poskytuje rozsiahle servisné atribúty na monitorovanie vetracieho systému:

Teploty vzduchu (všetky v centikelvinoch, prevedené na stupne C):

Extract Air Temperature (H:4354) — vzduch vstupujúci do rekuperačného výmenníka z interiéru
Exhaust Air Temperature (H:4355) — vzduch vystupujúci z rekuperačného výmenníka do exteriéru
Outdoor Air Temperature (H:4356) — čerstvý vzduch vstupujúci do jednotky zvonka
Supply Air Temperature (H:4358) — upravený vzduch privádzaný do miestností za ohrievačom

Snímače vlhkosti:

RH Sensor 0 až RH Sensor 5 (H:4373 až H:4378) — individuálne hodnoty relatívnej vlhkosti v percentách. Hodnota 65535 znamená, že snímač nie je pripojený.
RH Basic Level (H:20490) — vypočítaná alebo manuálne nastavená základná úroveň RH (65535 ak ešte nebola vypočítaná)
RH Level Mode (H:20543) — 0 pre automatickú aktualizáciu úrovne, 1 pre manuálnu

Stav systému:

Cell State (H:4616) — prevádzka rekuperačného výmenníka: 0 = Rekuperácia tepla, 1 = Rekuperácia chladu, 2 = Bypass, 3 = Odmrazovanie
Filter Change Date (H:20546 až H:20548) — dátum poslednej výmeny filtra (deň, mesiac, rok)
Filter Change Interval (H:20537) — interval v dňoch pre indikátor výmeny filtra (30 až 365)

Servisné akcie zariadenia Internal Sensor:

Filter Change Date — zaznamená nový dátum výmeny filtra
RH Basic Level — nastaví referenčnú úroveň vlhkosti (0 až 100 %)
RH Level Mode — zvolí automatické alebo manuálne riadenie úrovne vlhkosti

Ovládanie vetracieho režimu

Mode (H:4609) je viachodnotový prepínač vetracieho profilu so štyrmi stavmi:

Hodnota	Režim	Popis
0	Doma	Bežné vetranie s nastaveniami profilu Doma
1	Preč	Znížené vetranie pre neobývané obdobia
2	Boost	Intenzívne vetranie (riadené časovačom cez H:21766)
3	Krb	Režim pretlaku pre domy s krbom (riadený časovačom cez H:21767)

Zariadenie Mode poskytuje dvanásť servisných atribútov s konfiguráciou jednotlivých profilov:

Nastavenia Preč: otáčky ventilátora, cieľová teplota privádzaného vzduchu, riadenie RH, riadenie CO2
Nastavenia Doma: otáčky ventilátora, cieľová teplota privádzaného vzduchu, riadenie RH, riadenie CO2
Otáčky ventilátora Krb: samostatné otáčky odvodného a prívodného ventilátora
Stav Týždenného časovača (zapnutý/vypnutý) a Deň v týždni (1 = pondelok až 7 = nedeľa)

Päť servisných akcií umožňuje kompletnú konfiguráciu profilov:

Away Set Up / Home Set Up — konfiguruje otáčky ventilátora, cieľovú teplotu privádzaného vzduchu, riadenie RH a CO2 pre každý profil
Fan Speed Set Up — nastaví percentuálne otáčky ventilátora pre profily Doma, Preč a Boost súčasne
Fireplace Set Up — konfiguruje otáčky odvodného a prívodného ventilátora pre režim krbu
Weekly Timer — zapne alebo vypne týždenný časový program

Servisná diagnostika na úrovni modulu

Modul poskytuje deväť servisných atribútov na monitorovanie systému:

Date a Time — aktuálne hodiny jednotky (deň, mesiac, rok, hodiny, minúty)
Fireplace Timer a Fireplace Time — stav časovača režimu krbu a trvanie v minútach
Boost Timer a Boost Time — stav časovača intenzívneho vetrania a trvanie v minútach
Extra Timer — stav konfigurovateľného časovača digitálneho vstupu
Weekly Timer — stav týždenného programu (zapnutý/vypnutý)
Filter Change Date — dátum poslednej výmeny filtra

Štyri servisné akcie na úrovni modulu:

Set Date and Time — nastaví hodiny jednotky (rok, mesiac, deň, hodina, minúta)
Timers Control — zapína/vypína časovače boost, krbu a extra vstupu
Timers Set Up — konfiguruje trvanie časovačov boost a krbu (1 až 1440 minút)
Filter Change — zaznamená dátum výmeny filtra

Ďalšie možnosti

Helios easyControls 3.0 tiež poskytuje registre pre štyri individuálne teploty vzduchu (vonkajší, odvodný vstupný, odvodný výstupný, prívodný) ako samostatné senzorové zariadenia, samostatnú agregovanú hodnotu RH, voliteľný externý teplotný snímač (H:4389) a počítadlá zostávajúceho času časovačov boost/krbu. Tieto sú momentálne dostupné ako servisné atribúty na zariadeniach Internal Sensor a Mode. V budúcej aktualizácii šablóny môžu byť pridané ako samostatné zariadenia TapHome.

Štyri teplotné snímače vzduchu (vonkajší, odvodný vstupný, odvodný výstupný, prívodný) sú dostupné ako servisné atribúty na zariadení Internal Sensor. Ak potrebujete samostatné teplotné zariadenia, môžete ich pridať ako vlastné Modbus zariadenia v TapHome s použitím príslušných adries registrov a prevodov z centikelvinov na stupne Celzia (odpočítať 27315, deliť 100).

Riešenie problémov

Žiadna komunikácia Modbus

Skontrolujte káble RS-485:
- MB_A správne pripojený na A+/D+ na TapHome
- MB_B správne pripojený na B-/D- na TapHome
- GND pripojený na uzemnenie napájacieho zdroja TapHome — najčastejší problém
Overte, že adresa Modbus Slave zodpovedá konfigurácii jednotky (predvolená: 1)
Skontrolujte 120 ohmový zakončovací odpor na poslednej jednotke
Overte nastavenie TapHome: 19200 baud, párna parita, 1 stop bit
Zmerajte napätie medzi MB_A a MB_B — v kľudovom stave by malo byť 1,5 až 5 V

Varovania snímačov CO2 alebo RH

Ak TapHome zobrazuje varovania „No CO2 sensor" alebo „No RH sensor":

Overte, že externé snímače CO2/RH sú fyzicky pripojené k jednotke KWL
Skontrolujte individuálne hodnoty snímačov v servisných atribútoch (CO2 Sensor 0 až 5, RH Sensor 0 až 5) — hodnota 65535 znamená, že na danej pozícii nie je snímač
Ak všetky snímače ukazujú 65535, skontrolujte zapojenie snímačov na svorkovnici KWL

Nesprávne hodnoty teploty

Teplotné hodnoty sa prenášajú v centikelvinoch. Ak sa hodnoty zobrazujú ako veľké čísla (napr. 29315 namiesto 20 stupňov C):

Overte, že TapHome správne aplikuje prevod
Správny vzorec je: Teplota v stupňoch C = (hodnota cK - 27315) / 100
Platný rozsah teplotných registrov je 21000 až 33224 cK (približne -63 stupňov C až +59 stupňov C)

Kompatibilita s easyControls 2.0

Systém easyControls 2.0 používa neštandardný protokol Modbus TCP/IP s ASCII kódovanými názvami premenných. Nie je kompatibilný s touto šablónou ani so štandardnou integráciou TapHome Modbus. Túto šablónu môžu používať iba jednotky easyControls 3.0 s podporou Modbus RTU.

Dostupné zariadenia

Helios easyControls 3.0 Modul

Servisné atribúty

Dátum
Čas
Časovač krbu
Čas krbu	Trvanie časovača krbu v minútach
Časovač Boost
Čas Boost	Trvanie časovača intenzívneho vetrania v minútach
Extra časovač	Stav konfigurovateľného časovača digitálneho vstupu
Týždenný časovač
Dátum výmeny filtra

Servisné akcie

Nastaviť dátum a čas
Ovládanie časovačov	Zapína a vypína časovače boost, krbu a extra vstupu
Nastavenie časovačov	Konfiguruje trvanie časovačov boost a krbu (1 až 1440 minút)
Výmena filtra	Zaznamená dátum výmeny filtra

Helios

Servisné atribúty

Date

ModbusR(H, 4851, Uint16)
+ "." + ModbusR(H, 4852, Uint16)
+ " 20" + ModbusR(H, 4853, Uint16)

Time

var min := ModbusR(H, 4849, Uint16);

ModbusR(H, 4850, Uint16) + ":" + IF(min < 10, "0", "") + min

Fireplace Timer

IF(MODBUSR(H, 21767, Uint16) > 0, "ON", "OFF")

Fireplace Time

MODBUSR(H, 20545, Uint16) + " min";

Boost Timer

IF(MODBUSR(H, 21766, Uint16) > 0, "ON", "OFF")

Boost Time

MODBUSR(H, 20544, Uint16) + " min";

Extra Timer

IF(MODBUSR(H, 21772, Uint16) > 0, "ON", "OFF")

Weekly Timer

IF(MODBUSR(H, 4615, Uint16) > 0, "Enabled", "Disabled")

Filter Change Date

ModbusR(H, 20546, Uint16)
+ "." + ModbusR(H, 20547, Uint16)
+ " 20" + ModbusR(H, 20548, Uint16)

Servisné akcie

Set Date and Time

Parametre: Year 20__ (1–99 Y), Month (1–12 Mo), Day (1–31 Da), Hours (0–23 Ho), Minutes (0–59 Min)

ModbusW(H, 4849, Uint16, Min);
ModbusW(H, 4850, Uint16, Ho);
ModbusW(H, 4851, Uint16, Da);
ModbusW(H, 4852, Uint16, Mo);
ModbusW(H, 4853, Uint16, Y);

Timers Control

Parametre: Boost Timer (On / Off), Fireplace Timer (On / Off), Extra Timer (On / Off)

ModbusWNE(H, 21766, Uint16, bt);
ModbusWNE(H, 21767, Uint16, ft);
ModbusWNE(H, 21772, Uint16, et);

Timers Set Up

Parametre: Boost Time (1–1440 btt), Fireplace Time (1–1440 ftt)

MODBUSWNE(H, 20544, Uint16, btt);
MODBUSWNE(H, 20545, Uint16, ftt);

Filter Change

Parametre: Day (1–31 Da), Month (1–12 Mo), Year (1–99 Y)

ModbusW(H, 20546, Uint16, Da);
ModbusW(H, 20547, Uint16, Mo);
ModbusW(H, 20548, Uint16, Y);

Hodnota CO2 Stmievač Len na čítanie

Najvyššia nameraná hodnota CO2 zo všetkých pripojených snímačov v PPM — varuje ak nie je pripojený žiadny snímač

Servisné atribúty

CO2 Sensor 0
CO2 Sensor 1
CO2 Sensor 2
CO2 Sensor 3
CO2 Sensor 4
CO2 Sensor 5
Prah CO2	Prah CO2 pre automatické prispôsobenie vetrania (500 až 2000 PPM)

Servisné akcie

Prah CO2

Nastaví prah CO2 pre automatické riadenie vetrania

Hodnota CO2

Čítanie (modul)

IF(MODBUSR(H, 4364, Uint16)=0, ADDWARNING("No CO2 sensor"));

Čítanie úrovne

MODBUSR(H, 4364, Uint16) / 1000000

Servisné atribúty

CO2 Sensor 0

var press := MODBUSR(H, 4379, Uint16);
IF(press=65535, "No sensor", press/1000000);

CO2 Sensor 1

var press := MODBUSR(H, 4380, Uint16);
IF(press=65535, "No sensor", press/1000000);

CO2 Sensor 2

var press := MODBUSR(H, 4381, Uint16);
IF(press=65535, "No sensor", press/1000000);

CO2 Sensor 3

var press := MODBUSR(H, 4382, Uint16);
IF(press=65535, "No sensor", press/1000000);

CO2 Sensor 4

var press := MODBUSR(H, 4383, Uint16);
IF(press=65535, "No sensor", press/1000000);

CO2 Sensor 5

var press := MODBUSR(H, 4384, Uint16);
IF(press=65535, "No sensor", press/1000000);

Co2 Threshold

MODBUSR(H, 20491, Uint16) + " PPM"

Servisné akcie

CO2 Threshold

Parametre: Threshold (500–2000 co)

MODBUSW(H, 20491, Uint16, (co))

Otáčky ventilátora Stmievač Len na čítanie

Aktuálne otáčky ventilátora v percentách (0 až 100 %)

Servisné atribúty

Otáčky ventilátora Preč
Otáčky ventilátora Doma
Otáčky ventilátora Boost
Cieľová teplota vzduchu Boost	Cieľová teplota privádzaného vzduchu v profile Boost
Boost riadenie CO2
Boost riadenie RH

Servisné akcie

Nastavenie Boost	Konfiguruje profil Boost — otáčky ventilátora, cieľová teplota vzduchu, riadenie RH a CO2
Nastavenie otáčok ventilátora	Nastaví percentuálne otáčky ventilátora pre profily Doma, Preč a Boost

Otáčky ventilátora

Čítanie úrovne

MODBUSR(H, 4353, Int16) / 100

Servisné atribúty

Away Fan Speed

MODBUSR(H, 20501, Uint16) + "%";

Home Fan Speed

MODBUSR(H, 20507, Uint16) + "%";

Boost Fan Speed

MODBUSR(H, 20513, Uint16) + "%";

Boost Air Target Temperature

(MODBUSR(H, 20514, UInt16) - 27315)/100 + "°C"

Boost CO2 Control

IF(MODBUSR(H, 20512, Uint16) > 0, "Enabled", "Disabled")

Boost RH Control

IF(MODBUSR(H, 20511, Uint16) > 0, "Enabled", "Disabled")

Servisné akcie

Boost Set Up

Parametre: Fan Speed [%] (1–100 fsb), Supply Air [5-25°C] (5–25 sab), RH Control (Enabled / Disabled), CO2 Control (Enabled / Disabled)

MODBUSWNE(H, 20511,Uint16,rhb);
MODBUSWNE(H, 20512, Uint16, cob);
MODBUSWNE(H,20513, Uint16, fsb);
MODBUSWNE(H, 20514, UInt16, (sab*100) + 27315);

Fan Speed Setup

Parametre: Home (0–100 ho), Away (0–100 aw), Boost (0–100 bo)

MODBUSW(H, 20501, Uint16, aw);
MODBUSW(H, 20507, Uint16, ho);
MODBUSW(H, 20513, Uint16, bo);

Interný snímač Teplotný senzor Len na čítanie

Vstavaný multisenzor teploty a vlhkosti s monitorovaním kvality vzduchu, stavom filtra a stavom rekuperačného výmenníka

Servisné atribúty

Dátum výmeny filtra
Interval výmeny filtra	Počet dní medzi pripomienkami výmeny filtra (30 až 365)
Stav výmenníka	Prevádzka rekuperačného výmenníka — Rekuperácia tepla, Rekuperácia chladu, Bypass alebo Odmrazovanie
Teplota odvodného vzduchu	Vzduch vystupujúci z rekuperačného výmenníka do exteriéru
Teplota odvádzaného vzduchu	Vzduch vstupujúci do rekuperačného výmenníka z interiéru
Teplota vonkajšieho vzduchu	Čerstvý vzduch vstupujúci do jednotky zvonka
Teplota privádzaného vzduchu	Upravený vzduch privádzaný do miestností za ohrievačom
RH Sensor 0
RH Sensor 1
RH Sensor 2
RH Sensor 3
RH Sensor 4
RH Sensor 5
Základná úroveň RH	Referenčná úroveň vlhkosti pre automatické riadenie vetrania
Režim úrovne RH	Automatické alebo manuálne riadenie úrovne vlhkosti

Servisné akcie

Dátum výmeny filtra	Zaznamená dátum výmeny filtra
Základná úroveň RH	Nastaví referenčnú úroveň vlhkosti (0 až 100 %)
Režim úrovne RH

Interný snímač

Čítanie vlhkosti

MODBUSR(H, 4370, Int16) / 100

Čítanie (modul)

IF(MODBUSR(H, 4363, Uint16)=0, ADDWARNING("No RH sensor"));

Čítanie teploty

MODBUSR(H, 4369, Int16)

Servisné atribúty

Filter Change Date

MODBUSR(H, 20546, Uint16) + "." + MODBUSR(H, 20547, Uint16) + ".20" + MODBUSR(H, 20548, Uint16)

Filter Change Interval

MODBUSR(H, 20537, Uint16) + " days";

Cell State

SWITCH(MODBUSR(H, 4616, Uint16), 0, "Heat Recovery", 1, "Cool Recovery", 2, "Bypass", 3, "Defrosting", "Unknown")

Exhaust Air Temperature

(MODBUSR(H, 4355, UInt16) - 27315)/100 + " °C"

Extract Air Temperature

(MODBUSR(H, 4354, UInt16) - 27315)/100 + " °C"

Outdoor Air Temperature

(MODBUSR(H, 4356, UInt16) - 27315)/100 + " °C"

Supply Air Temperature

(MODBUSR(H, 4358, UInt16) - 27315)/100 + " °C"

RH Sensor 0

var temp := MODBUSR(H, 4373, Uint16);
IF(temp=65535, "No sensor", temp);

RH Sensor 1

var temp := MODBUSR(H, 4374, Uint16);
IF(temp=65535, "No sensor", temp);

RH Sensor 2

var temp := MODBUSR(H, 4375, Uint16);
IF(temp=65535, "No sensor", temp);

RH Sensor 3

var temp := MODBUSR(H, 4376, Uint16);
IF(temp=65535, "No sensor", temp);

RH Sensor 4

var temp := MODBUSR(H, 4377, Uint16);
IF(temp=65535, "No sensor", temp);

RH Sensor 5

var temp := MODBUSR(H, 4378, Uint16);
IF(temp=65535, "No sensor", temp);

RH Basic Level

var rh := MODBUSR(H, 20490, Uint16);
IF(rh = 65535, "Not Calculated", rh + "%")

RH Level Mode

IF(MODBUSR(H, 20543, Uint16) > 0, "Manual", "Automatic Level Update");

Servisné akcie

Filter Change Date

Parametre: Day (1–31 day), Month (1–12 mon), Year (2000–2099 ye)

MODBUSWNE(H, 20546, Uint16, day);
MODBUSWNE(H, 20547, Uint16, mon);
MODBUSWNE(H, 20548, Uint16, ye);

RH Basic Level

Parametre: Basic Level [%] (0–100 bl)

MODBUSW(H, 20490, Uint16, bl);

RH Level Mode

Parametre: Mode (Manual / Automatic Level Update)

MODBUSW(H, 20543, Uint16, mo);

Režim Viacstavový prepínač

Prepínač vetracieho profilu — režim Doma, Preč, Boost alebo Krb s nastaveniami otáčok ventilátora a kvality vzduchu pre každý profil

Hodnoty / Stavy: Home · Away · Boost · Fireplace

Servisné akcie

Týždenný časovač	Zapne alebo vypne týždenný časový program
Nastavenie Preč	Konfiguruje profil Preč — otáčky ventilátora, cieľová teplota vzduchu, riadenie RH a CO2
Nastavenie Doma	Konfiguruje profil Doma — otáčky ventilátora, cieľová teplota vzduchu, riadenie RH a CO2
Nastavenie otáčok ventilátora	Nastaví percentuálne otáčky ventilátora pre profily Doma, Preč a Boost
Nastavenie Krb	Konfiguruje otáčky odvodného a prívodného ventilátora pre režim Krb

Režim

Čítanie stavu prepínača

if(MODBUSR(H, 4609, Uint16) = 1, return(1));
if(MODBUSR(H, 21767, Uint16) = 1, return(3));
if(MODBUSR(H, 21772, Uint16) = 1, return(2));
return(0);

Zápis stavu prepínača

IF Mu = 0
MODBUSWNE(H, 21767, Uint16, 0);
MODBUSWNE(H, 21772, Uint16, 0);
MODBUSWNE(H, 4609, Uint16, 0);
END
IF Mu = 1
MODBUSWNE(H, 21767, Uint16, 0);
MODBUSWNE(H, 21772, Uint16, 0);
MODBUSWNE(H, 4609, Uint16, 1);
END
IF Mu = 2
MODBUSWNE(H, 21767, Uint16, 0);
MODBUSWNE(H, 21772, Uint16, 1);
MODBUSWNE(H, 4609, Uint16, 0);
END
IF Mu = 3
MODBUSWNE(H, 21767, Uint16, 1);
MODBUSWNE(H, 21772, Uint16, 0);
MODBUSWNE(H, 4609, Uint16, 0);
END

Servisné atribúty

WeekDay

SWITCH(MODBUSR(H, 4854, Uint16), 1,"Monday",2,"Tuesday",3,"Wednesday",4,"Thursday",5,"Friday",6,"Saturday",7,"Sunday","Unknown")

Weekly Timer

IF(MODBUSR(H, 4615, Uint16) = 1, "ON", "OFF")

Away Fan Speed

MODBUSR(H, 20501, Uint16) + "%"

Away Supply Air

(MODBUSR(H, 20502, UInt16) - 27315)/100 + "°C"

Away RH Control

IF(MODBUSR(H, 20499, Uint16) > 0, "Enabled", "Disabled")

Away CO2 Control

IF(MODBUSR(H, 20500, Uint16) > 0, "Enabled", "Disabled")

Home Fan Speed

MODBUSR(H, 20507, Uint16) + "%"

Home Supply Air

(MODBUSR(H, 20508, UInt16) - 27315)/100 + "°C"

Home RH Control

IF(MODBUSR(H, 20505, Uint16) > 0, "Enabled", "Disabled")

Home CO2 Control

IF(MODBUSR(H, 20506, Uint16) > 0, "Enabled", "Disabled")

Fireplace Extract Fan Speed

MODBUSR(H, 20487, Uint16) + " %"

Fireplace Supply Fan Speed

MODBUSR(H, 20487, Uint16) + " %"

Servisné akcie

Weekly Timer

Parametre: Tmer (ON / OFF)

MODBUSWNE(H, 4615, Uint16, tim);

Away Set Up

Parametre: Fan Speed [%] (0–100 fsa), Supply Air [5-25°C] (5–25 sata), RH Control (Enabled / Disabled), CO2 Control (Disabled / Enabled)

MODBUSWNE(H, 20499,Uint16,rha);
MODBUSWNE(H, 20500, Uint16, coa);
MODBUSWNE(H,20501, Uint16, fsa);
MODBUSWNE(H, 20502, UInt16, (sata*100) + 27315);

Home Set Up

Parametre: Fan Speed[%] (0–100 fsh), Supply Air [5-25°C] (5–25 sath), RH Control (Enabled / Disabled), CO2 Control (Enabled / Disabled)

MODBUSWNE(H, 20505,Uint16,rhh);
MODBUSWNE(H, 20506, Uint16, coh);
MODBUSWNE(H,20507, Uint16, fsh);
MODBUSWNE(H, 20508, UInt16, (sath*100) + 27315);

Fan Speed Set Up

Parametre: Home [%] (0–100 ho), Away [%] (0–100 aw), Boost [%] (0–100 bo)

MODBUSW(H, 20501, Uint16, aw);
MODBUSW(H, 20507, Uint16, ho);
MODBUSW(H, 20513, Uint16, bo);

Fireplace Set Up

Parametre: Exctract Speed [%] (0–100 ex), Supply Speed [%] (0–100 sup)

MODBUSW(H, 20487, Uint16, ex);
MODBUSW(H, 20488, Uint16, sup);

Pripojenie: Modbus RTU • 19200 baud• 8E1 • Slave ID: $[SlaveId]

Možné vylepšenia (8)

H:4356 Outdoor Air Temperature (as device) — TEMP_OUTDOOR_AIR — exposed only as service attribute on Internal Sensor, not as standalone temperature device
H:4354 Extract Air Temperature (as device) — TEMP_EXTRACT_AIR — exposed only as service attribute on Internal Sensor, not as standalone temperature device
H:4355 Exhaust Air Temperature (as device) — TEMP_EXHAUST_AIR — exposed only as service attribute on Internal Sensor, not as standalone temperature device
H:4358 Supply Air Temperature (as device) — TEMP_SUPPLY_AIR — exposed only as service attribute on Internal Sensor, not as standalone temperature device
H:4363 RH Value (as device) — RH_VALUE — highest RH measurement across sensors. Only used for warning check in readscript, not as standalone humidity device
H:4389 Optional External Temperature Sensor — TEMP_OPTIONAL in centiKelvin — not used in template
H:4612 Boost Timer Remaining Time — Remaining minutes for boost ventilation timer (65535=duration active). Not exposed as sensor device
H:4613 Fireplace Timer Remaining Time — Remaining minutes for fireplace mode timer (65535=duration active). Not exposed as sensor device

Stiahnuť šablónu

Zdroje

https://www.heliosventilatoren.de/en/products/ventilation-with-heat-recovery/domestic-units-for-wall-ceiling-installation/helios-kwl-r-with-easycontrols-3-0
www.heliosventilatoren.de
