Gree U-Match Klimatizácia

Modbus TCP
Submitted by
Last updated: 03. 2026

Vyžaduje externú bránu

Gree / TD metal Modbus Gateway (TD GUD 30/01) or Modbus Gateway(Mini) ME30-24/E6(M)

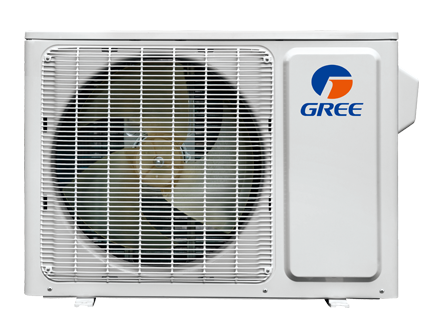

Gree U-Match Klimatizácia

Séria Gree U-Match sú komerčné/rezidenčné klimatizačné jednotky (kazetové, potrubné, podlahové/stropné) s chladivom R32. TapHome sa pripája ku každej vnútornej jednotke cez Modbus RTU po RS-485 pomocou brány Gree Modbus Gateway (TD GUD 30/01 alebo Mini ME30-24/E6) nainštalovanej vo vnútornej jednotke.

Šablóna poskytuje ovládanie zapnutia/vypnutia, výber prevádzkového režimu (chladenie, vykurovanie, vysoušanie, len ventilátor, auto), nastavenie teploty termostatu, riadenie rýchlosti ventilátora (auto, 5 rýchlostí, turbo), vertikálne a horizontálne klapky a monitorovanie teploty v miestnosti a vonku.

Aktivácia komunikácie Modbus

Pred nadviazaním komunikácie TapHome s vnútornou jednotkou je potrebné aktivovať Modbus pomocou drôtového ovládača XK117 (Z4K351GJ).

Aktivácia Modbus na vnútornej jednotke
  1. S jednotkou v stave VYP, podržte tlačidlá FUNCTION a TIMER dlhšie ako 5 sekúnd pre vstup do menu nastavení

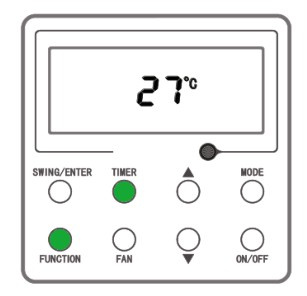

Drôtový ovládač Gree XK117 v stave VYP — podržte FUNCTION a TIMER pre vstup do nastavení
  1. Opakovaným stlačením MODE prejdite na 10. parameter nastavení (stredné číslo), šípkovými tlačidlami vyberte možnosť 01 a potvrďte stlačením SWING/ENTER
Drôtový ovládač Gree XK117 — výber 10. parametra s hodnotou 01 a potvrdenie cez SWING/ENTER
Nastavenie adresy vnútornej jednotky

Ak viacero brán zdieľa rovnakú zbernicu RS-485, každá vnútorná jednotka musí mať jedinečnú adresu. V opačnom prípade ponechajte predvolenú adresu 1.

  1. S jednotkou v stave VYP, podržte tlačidlá FUNCTION a MODE dlhšie ako 5 sekúnd

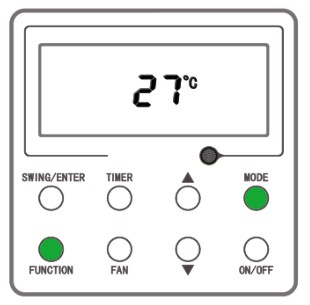

Drôtový ovládač Gree XK117 v stave VYP — podržte FUNCTION a MODE pre nastavenie adresy
  1. Šípkovými tlačidlami vyberte adresu jednotky a potvrďte stlačením SWING/ENTER

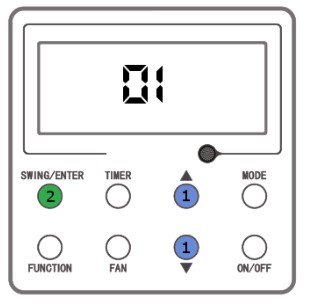

Drôtový ovládač Gree XK117 — výber adresy jednotky a potvrdenie cez SWING/ENTER

Hardvérové zapojenie

Každá vnútorná jednotka vyžaduje vlastný modul Modbus Gateway. Brána sa pripája k doske vnútornej jednotky priloženým 6-pinovým komunikačným káblom a poskytuje rozhranie RS-485 pre zbernicu Modbus.

Brána k vnútornej jednotke
  1. Zasuňte 6-pinový komunikačný kábel do hnedočervenej zásuvky označenej COM-BMS (konektor 9) na doske vnútornej jednotky

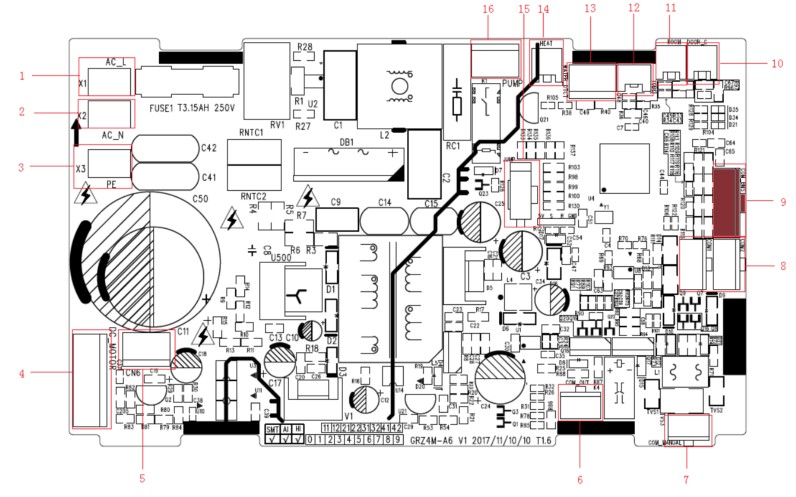

Doska potrubnej vnútornej jednotky Gree — umiestnenie zásuvky COM-BMS pre pripojenie Modbus Gateway
  1. Druhý koniec pripojte do zásuvky brány Modbus Gateway označenej UNIT

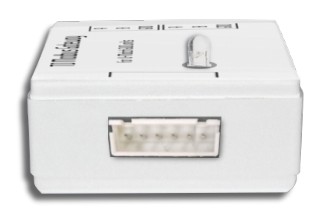

Modul Gree Modbus Gateway (Mini) — zásuvka UNIT a RS-485 terminály (A, B, GND)
Zapojenie zbernice RS-485

Pripojte TapHome Core k RS-485 terminálom brány:

TerminálFunkcia
ARS-485 Data+
BRS-485 Data-
GNDSignálová zem

Jeden krútený pár prepája A a B, zostávajúci vodič(e) prepájajú GND.

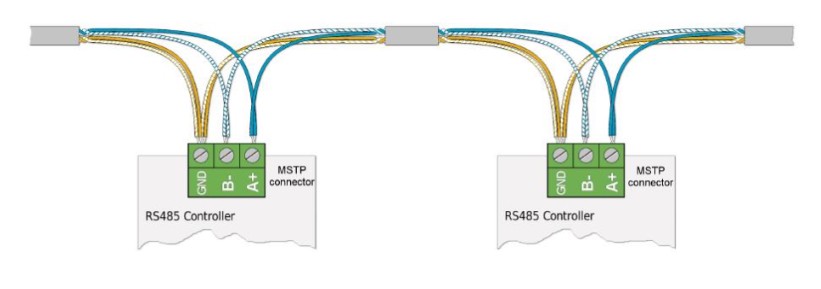

Zapojenie RS-485 krúteného páru k terminálom A+, B- a GND na Gree Modbus Gateway
  • Kábel: Tienená krútená dvojlinka, 0,2–0,32 mm² (24–22 AWG), kompatibilná s EIA-485 (napr. Belden 3016A)
  • Topológia: Len zbernicová (reťazová) — hviezdicové, kruhové alebo trojuholníkové zapojenie nie je podporované
  • Max. dĺžka: 500 metrov
  • Zakončenie: Odporník 120 ohmov medzi A a B na prvom a poslednom zariadení na zbernici
  • Tienenie: Pripojte tienenie kábla k ochrannému uzemneniu len na jednom konci (najlepšie na najvzdialenejšej vnútornej jednotke)

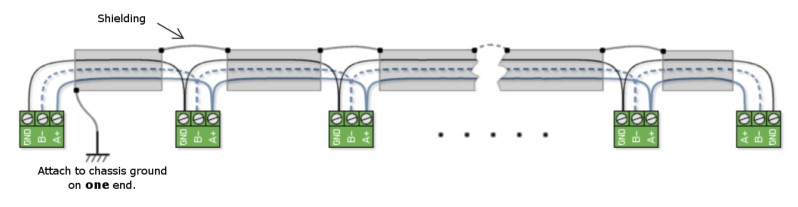

Zbernicová topológia RS-485 (daisy-chain) s uzemnením tienenia na jednom konci

Zbernica RS-485 musí používať zbernicu (reťazovú) topológiu. Hviezdicové, kruhové alebo trojuholníkové zapojenie spôsobí zlyhanie komunikácie.

Konfigurácia

  • Protokol: Modbus RTU (obalený v Modbus TCP cez TapHome)
  • Prenosová rýchlosť: 9 600 bit/s
  • Dátové bity: 8, parita: žiadna, stop bity: 1
  • Predvolené Slave ID: 1

Pri importovaní šablóny v TapHome zadajte:

  • IP adresa — adresa brány Modbus TCP v TapHome
  • Slave ID — Modbus slave adresa vnútornej jednotky (predvolene: 1)

Pri ovládaní viacerých vnútorných jednotiek musí mať každá brána jedinečnú slave adresu. Nastavte adresu cez drôtový ovládač pred pripojením k zbernici.

Možnosti zariadenia

Šablóna sprístupňuje nasledujúce zariadenia:

Ovládanie napájania
  • Zapnutie/vypnutie — prepínač na zapnutie alebo vypnutie klimatizačnej jednotky. Používa register H:2 s neštandardnými hodnotami: 0xAA = ZAP, 0x55 = VYP.
Prevádzkový režim
  • Režim (prepínač s viacerými hodnotami) — výber z: Chladenie, Vykurovanie, Vysoušanie, Len ventilátor, Auto. Používa register H:17 (UInt16). Dostupné režimy závisia od možností vonkajšej jednotky — napríklad ak vonkajšia jednotka podporuje len chladenie, režimy vykurovania budú neúčinné.
Termostat
  • Termostat — číta teplotu v miestnosti z registra H:4 (hodnota / 10) a číta/zapisuje požadovanú teplotu na register H:20. Rozsah: 16–30 °C.
Rýchlosť ventilátora
  • Rýchlosť ventilátora (prepínač s viacerými hodnotami) — nastavenie rýchlosti ventilátora cez register H:19: Auto, Rýchlosť 1–5 alebo Turbo. V režime vysoušania je nízka rýchlosť ventilátora povinná. Turbo je dostupné len v režimoch chladenia/vykurovania.
Ovládanie klapiek
  • Vertikálne klapky — prepínanie pohybu hore-dole cez register H:22. Servisná akcia „Nastaviť vertikálne klapky" poskytuje jemnejšie ovládanie v 11 polohách (0–11).
  • Horizontálne klapky — prepínanie pohybu vľavo-vpravo cez register H:23. Servisná akcia „Nastaviť horizontálne klapky" poskytuje jemnejšie ovládanie v 8 polohách (0–8).
Monitorovanie teploty
RegisterSnímačPopisV šablóne
H:4Teplota v miestnostiTeplota v miestnosti (hodnota / 10)Áno
H:49VonkajšiaVonkajšia teplota (kódovanie znamienkovým bitom)Áno
Word 115Výstup vzduchuTeplota výstupného vzduchu (hodnota + offset 100)Nie
Servisné atribúty

Šablóna tiež sprístupňuje diagnostické atribúty čitateľné v servisnom zobrazení TapHome:

AtribútRegisterPopis
IDU Addr.H:5Adresa vnútornej jednotky na zbernici brány
Stav ventilu čerstvého vzduchuH:24Otvorenie/zatvorenie ventilu čerstvého vzduchu
Nočný režimH:25Stav nočného režimu (0=vyp, 1=zap)
Stupeň znečisteniaH:34Stupeň znečistenia filtra
Výber snímača teploty okoliaH:39Aktívny snímač teploty okolia
Funkcia DREDH:77Stav zariadenia na riadenie dopytu (DRED)
Teplota spiatočného vzduchuH:82Teplota na porte spiatočného vzduchu
Teplota svetelnej doskyH:83Snímač teploty svetelnej dosky
Ďalšie možnosti

Protokol Gree Modbus tiež sprístupňuje registre pre limity úspory energie (teplotné hranice pre chladenie/vykurovanie/odvlhčovanie), tichý režim, nočný režim, vykurovanie na 8 °C (režim neprítomnosti), X-Fan a reset čistenia filtra. Tieto môžu byť pridané do šablóny TapHome v budúcej aktualizácii.

Riešenie problémov

Žiadna komunikácia Modbus
  1. Overte, že komunikácia Modbus bola aktivovaná na vnútornej jednotke cez drôtový ovládač XK117 (10. parameter nastavený na 01)
  2. Skontrolujte zapojenie RS-485: terminály A, B a GND musia byť zapojené správne
  3. Potvrďte, že prenosová rýchlosť je nastavená na 9 600 v TapHome
  4. Uistite sa, že slave ID v TapHome zodpovedá adrese nakonfigurovanej na vnútornej jednotke
Zmeny režimu sa neaplikujú

Prevádzkový režim vonkajšej jednotky má prednosť. Ak vonkajšia jednotka podporuje len chladenie, nastavenie režimu vykurovania cez Modbus bude neúčinné. Chybový kód 0x04 indikuje zlyhanie komunikácie medzi bránou a vnútornou jednotkou — skontrolujte zapojenie 6-pinového kábla do zásuvky COM-BMS.

Nastavenie teploty sa ignoruje

Keď je aktivovaná funkcia úspory energie, príkazy teploty mimo nakonfigurovaných limitov budú odmietnuté. Overte teplotné hranice úspory energie (Word 106–108) alebo deaktivujte úsporu energie cez ovládacie prvky vnútornej jednotky.

Dostupné zariadenia

Gree U-Match AC Modul
Servisné atribúty
Adresa IDUadresa vnútornej jednotky na zbernici brány
Stav ventilu čerstvého vzduchustav otvorenia/zatvorenia ventilu čerstvého vzduchu
Režim spánkusleep mode status; 0=off, 1=on (protocol Bit 301)
Stupeň znečisteniastupeň znečistenia filtra
Výber snímača teploty okoliaktorý snímač teploty okolia je aktívny
Funkcia DREDstav funkcie zariadenia na riadenie dopytu (DRED)
Teplota okolia na vstupe spätného vzduchureturn air temperature; value multiplied by 10 in script (raw x10)
Teplota okolia svetelnej doskylight board temperature sensor; value multiplied by 10 in script (raw x10)
Kývanie hore a doleup-down swing position readback (multi-value); mirrors device #7
Kývanie vľavo a vpravoleft-right swing position readback (multi-value); mirrors device #6
Servisné akcie
Nastaviť kývanie hore a doleset vertical swing to specific position; parameter \'val\' 0–11 maps to binary position codes (0000–1011)
Nastaviť kývanie vľavo a vpravoset horizontal swing to specific position; parameter \'val\' 0–8 maps to binary position codes (0000–1101)

Gree_AC

Servisné atribúty
IDU Addr.
modbusr(H,5,uint16)
Fresh air valve status
modbusr(H,24,uint16)
Sleep mode
modbusr(H,25,uint16)
Contamination grade
modbusr(H,34,uint16)
Selection of ambient temp sensor
modbusr(h,39,uint16)
DRED function
modbusr(h,77,uint16)
Ambient temp at the port of air return
modbusr(h,82,int16)*10
Ambient temp of light board
modbusr(h,83,int16)*10
Up & down swing
modbusr(h,22,uint16)
Left & right swing
modbusr(h,23,uint16)
Servisné akcie
Set up & down swing
Parametre: value (0–11 val)
modbusw(h,22, uint16, switch(val, 1, "0001",
2,"0010",
3, "0011",
4,"0100",
5, "0101",
6, "0110",
7,"0111",
8,"1000",
9, "1001",
10, "1010",
11, "1011",
"0000"))
Set left & right swing
Parametre: value (0–8 val)
modbusw(h,22, uint16, switch(val, 1, "0001",
2,"0010",
3, "0011",
4,"0100",
5, "0101",
6, "0110",
7,"1100",
8,"1101",
"0000"))
Teplota okolia Teplotný senzor Len na čítanie

Teplota v miestnosti — hodnota vydelená 10

Register: H:4 UInt16 Jednotka: °C numeric

Teplota okolia

Čítanie teploty
var v := MODBUSR(H, 4, UInt16);

if (GETBIT(v,15))
    RETURN ((-(V & 0x7FFF))/10);
ELSE
    return(v/10);
END
Rýchlosť ventilátora Viacstavový prepínač

Výber rýchlosti ventilátora — Auto, Rýchlosť 1–5, Turbo

Register: H:19 UInt16 numeric
Hodnoty / Stavy: Auto · Rýchlosť 1 · Rýchlosť 2 · Rýchlosť 3 · Rýchlosť 4 · Rýchlosť 5 · Turbo

Rýchlosť ventilátora

Čítanie stavu prepínača
MODBUSR(H, 19, UInt16)
Zápis stavu prepínača
MODBUSWNE(H, 19, UInt16, Mu)
Režim Viacstavový prepínač

Výber prevádzkového režimu — Chladenie, Vykurovanie, Vysoušanie, Len ventilátor, Auto

Register: H:17 UInt16 numeric
Hodnoty / Stavy: Chladenie · Chladenie · Vykurovanie · Vysoušanie · Len ventilátor · Auto

Režim

Čítanie stavu prepínača
MODBUSR(H, 17, UInt16)
Zápis stavu prepínača
MODBUSWNE(H, 17, UInt16, Mu)
Vonkajšia teplota Teplotný senzor Len na čítanie

Teplota vonkajšieho prostredia s kódovaním znamienkovým bitom

Register: H:49 Int16 Jednotka: °C numeric

Vonkajšia teplota

Čítanie teploty
var v := MODBUSR(H, 49, Int16);

if (GETBIT(v,15))
    RETURN (-(V & 0x7FFF));
ELSE
    return(v);
END
Zapnutie/vypnutie Prepínač

Hlavný vypínač — 0xAA=ZAP, 0x55=VYP

Register: H:2 UInt16 numeric

Zapnutie/vypnutie

Čítanie stavu prepínača
SWITCH(MODBUSR(H, 2, UInt16), 85,0,170,1,0)
Zápis stavu prepínača
MODBUSWNE(H, 2, UInt16, SWITCH(St, 0,85,1,170,85))
Termostat Termostat

Nastavenie teploty 16–30 °C so snímačom teploty v miestnosti

Register: H:4 (current), H:20 (desired) → H:20 UInt16 Jednotka: °C numeric

Termostat

Čítanie teploty
MODBUSR(H, 4, UInt16) / 10
Čítanie požadovanej teploty
MODBUSR(H, 20, UInt16)
Zápis požadovanej teploty
MODBUSWNE(H, 20, UInt16, Se)
Horizontálne klapky Prepínač

Prepínanie pohybu vzduchu vľavo-vpravo — servisná akcia pre 8-pozičné ovládanie

Register: H:23 Int16 numeric
Hodnoty / Stavy: SWING · OFF

Horizontálne klapky

Čítanie stavu prepínača
MODBUSR(H, 23, int16)
Zápis stavu prepínača
MODBUSW(H, 23, int16, St)
Vertikálne klapky Prepínač

Prepínanie pohybu vzduchu hore-dole — servisná akcia pre 11-pozičné ovládanie

Register: H:22 Int16 numeric
Hodnoty / Stavy: SWING · OFF

Vertikálne klapky

Čítanie stavu prepínača
MODBUSR(H, 22, int16)
Zápis stavu prepínača
MODBUSW(H, 22, int16, St)
Pripojenie: Modbus TCP • Slave ID: $[SlaveId]
Možné vylepšenia (14)
  • Word 106 Lower Limit Temp of Cooling Energy Saving — UInt16, value x10, range 16.0–30.0°C, R/W
  • Word 107 Upper Limit Temp of Heating Energy Saving — UInt16, value x10, range 16.0–30.0°C, R/W
  • Word 108 Lower Limit Temp of Dehumidifying Energy Saving — UInt16, value x10, range 16.0–30.0°C, R/W
  • Word 115 Air Outlet Temperature — UInt16, value + 100, range -30 to 138°C, read-only
  • Word 117 Gate Control Status — UInt16, 0=invalid, 1=without, 2=insert card, 3=disconnect card
  • Word 119 Category of Indoor Unit Model — UInt16, 1=Duct, 2=Cassette, 3=Wall, 4=Floor ceiling, etc.
  • Word 123 Rated Capacity of Indoor Unit — UInt16, hectowatt, read-only
  • Bit 296 Energy Saving — Coil, 0=off, 1=on, R/W
  • Bit 300 Dry Mode — Coil, 0=off, 1=on, R/W
  • Bit 301 Sleep Mode (coil) — Coil, 0=off, 1=on, R/W — currently read-only via service attribute
  • Bit 302 Quiet Mode — Coil, 0=off, 1=on, R/W
  • Bit 303 Ventilation — Coil, 0=off, 1=on, R/W
  • Bit 308 8°C Heating Function — Coil, 0=cancel, 1=start, R/W
  • Word 3302 Upper Limit Capacity of Outdoor Unit — UInt16, 30–100%, R/W, system-level
