Fujitsu Klimatizácia cez UTY-VMSX

Modbus RTU
Submitted by
Last updated: 03. 2026

Vyžaduje externú bránu

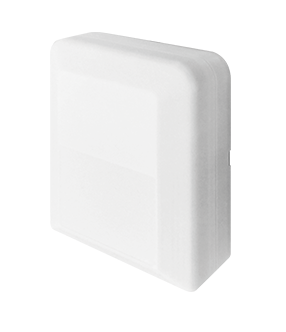

Fujitsu UTY-VMSX

Fujitsu Klimatizácia cez UTY-VMSX

Fujitsu UTY-VMSX je Modbus RTU prevodník, ktorý pripája jednu vnútornú klimatizačnú jednotku Fujitsu k TapHome cez RS-485. Prevodník funguje ako Modbus slave a sprístupňuje reguláciu teploty, prevádzkové režimy, rýchlosť ventilátora, vertikálny a horizontálny smer prúdenia vzduchu, úsporný režim, ochranu proti zamrznutiu a funkciu automatického vypnutia na základe detekcie prítomnosti.

Každý UTY-VMSX ovláda jednu vnútornú jednotku. Na jednu Modbus zbernicu je možné pripojiť až 31 prevodníkov (247 s opakovačom). Slave adresa sa nastavuje pomocou DIP prepínačov (SET4/SET5) na doske plošných spojov.

Hardvérové pripojenie

Prehľad systému

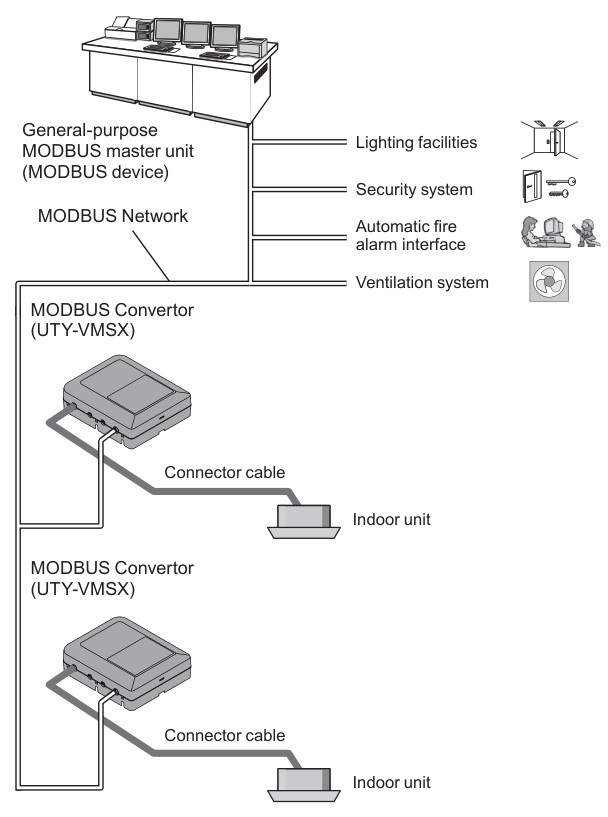

Fujitsu UTY-VMSX systémový diagram — topológia Modbus siete
Elektrické zapojenie

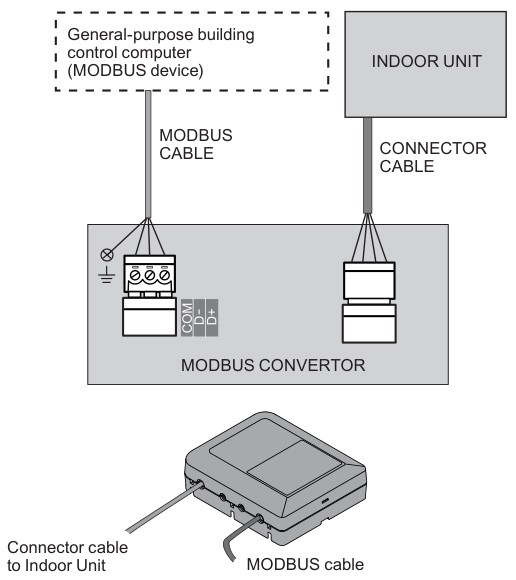

Fujitsu UTY-VMSX elektrické zapojenie — pripojenie RS-485

Prevodník UTY-VMSX sa nachádza medzi Modbus sieťou (pripojenou k TapHome) a vnútornou jednotkou Fujitsu. Modbus kábel sa pripája na svorky RS-485 na prevodníku, zatiaľ čo dodávaný 1,5 m konektor prepája prevodník s vnútornou jednotkou.

Technické parametre
  • Spotreba: 1,2 W (napájaný z vnútornej jednotky)
  • Prevádzková teplota: 0–46 °C
  • Rozmery: 43 x 117 x 140 mm
  • Hmotnosť: 200 g
  • Protokol: Modbus RTU Slave, RS-485
  • Prenosová rýchlosť: 9600 bps (predvolená) alebo 19200 bps
  • Parita: Even (predvolená), Odd alebo None
  • Max. dĺžka kábla: 1000 m
  • Max. jednotiek na zbernici: 31 (bez opakovača), 247 (s opakovačom)
Zapojenie RS-485

Pripojte pomocou 3-vodičového RS-485 pripojenia na konektor MODBUS (dodané príslušenstvo):

  • A+ (D+) –> A+/D+ na TapHome RS-485
  • B- (D-) –> B-/D- na TapHome RS-485
  • COM –> GND na napájacom zdroji TapHome

Špecifikácia kábla:

  • Typ: AWG 16-26, 3-vodičový kábel s PVC plášťom
  • Pre prenos použite tienený kábel
  • Max. dĺžka: 1000 m
  • Tienenie (kov) uzemnite na jednom konci kábla
  • Uťahovací moment konektora MODBUS: 0,22–0,25 N*m

Dôležité — Tienenie a uzemnenie

Pre prenos použite tienený kábel. Kov tienenia musí byť uzemnený na jednom konci. Tienenie pripojte na svorku Earth (Ground) na prevodníku. Nepripájajte tienenie na svorku Common (COM).

Konfigurácia

Aktivácia Modbus komunikácie

Prevodník UTY-VMSX vyžaduje konfiguráciu DIP prepínačov na doske pred prvým použitím. Horný kryt otvorte vložením skrutkovača do otvoru.

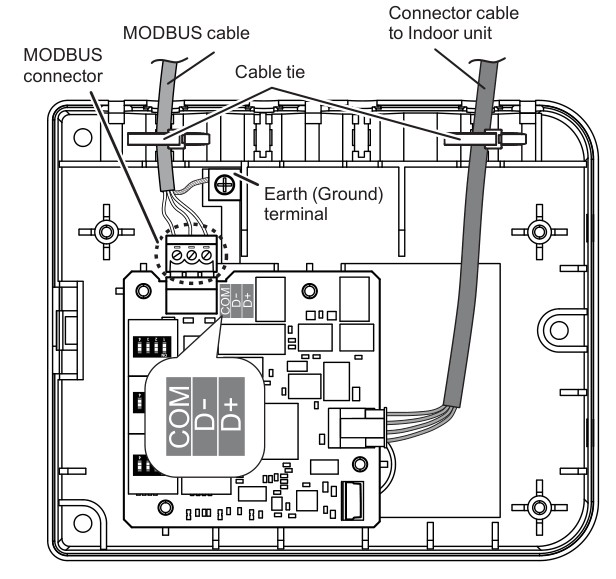

Fujitsu UTY-VMSX rozloženie dosky s DIP prepínačmi SET4-SET7 a LED indikátormi
Prehľad dosky

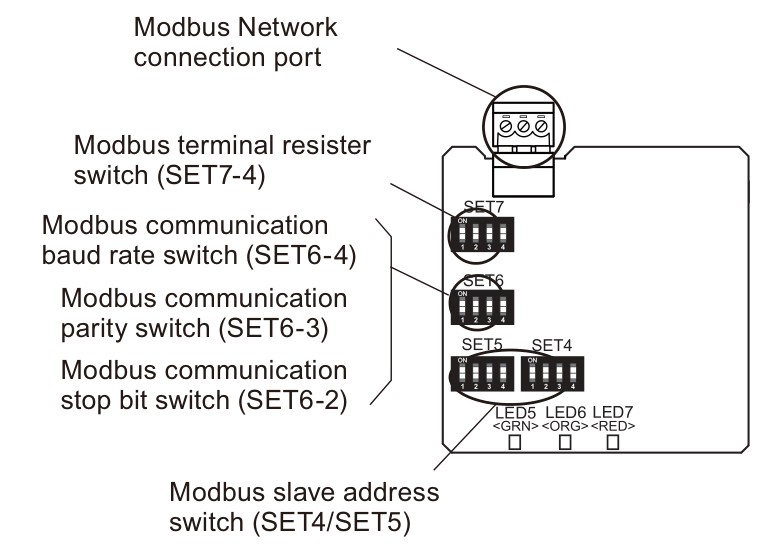

Fujitsu UTY-VMSX rozloženie komponentov a schéma elektrického zapojenia

Kľúčové komponenty na doske:

  • SET4 / SET5 — 8-pozičné DIP prepínače pre Modbus slave adresu (1–247)
  • SET6 — Nastavenie komunikácie (prenosová rýchlosť, parita, stop bit)
  • SET7 — Prepínač terminačného odporu (SET7-4)
  • LED5 (zelená), LED6 (oranžová), LED7 (červená) — Stavové indikátory
  • Port sieťového pripojenia Modbus — RS-485 3-vodičová svorka (A+, B-, COM)

Všetky nastavenia DIP prepínačov sa načítajú pri zapnutí. Zmeny vykonané po zapnutí sa neprejavia až do ďalšieho reštartu.

Nastavenie slave adresy (SET4 / SET5)

Slave adresa sa nastavuje pomocou 8 DIP prepínačov na SET4 (4 prepínače) a SET5 (4 prepínače). Rozsah adries: 1 až 247.

Továrenské nastavenie: Adresa 1 (SET4-1=ON, SET4-2=ON, všetky ostatné OFF)

Príklady adries:

AdresaSET5-1SET5-2SET5-3SET5-4SET4-1SET4-2SET4-3SET4-4
1OFFOFFOFFOFFOFFOFFONON
2OFFOFFOFFOFFOFFOFFOFFON
3OFFOFFOFFOFFOFFOFFONOFF
5OFFOFFOFFOFFOFFONOFFON
10OFFOFFOFFOFFONOFFONOFF

Odporúčanie: Adresa 1 pre prvý prevodník (továrenské nastavenie).

Nastavenie komunikácie (SET6)
PrepínačOFF (predvolené)ON
SET6-2 (Stop bit)1 bit2 bity (bez parity)
SET6-3 (Parita)Even paritaOdd parita
SET6-4 (Prenosová rýchlosť)9600 bps19200 bps

Pre TapHome: Použite predvolené nastavenia (9600 bps, even parita, 1 stop bit) — všetky prepínače SET6 na OFF.

Keď je stop bit nastavený na 2 bity (SET6-2=ON), parita sa automaticky nastaví na „None" bez ohľadu na SET6-3.

Terminačný odpor (SET7-4)
PrepínačNastavenie
SET7-4 OFF (predvolené)Terminačný odpor vypnutý
SET7-4 ONTerminačný odpor 120 ohmov zapnutý

Pre TapHome: TapHome Core má vstavaný 120-ohmový odpor na svojich BUS svorkách. SET7-4=ON nastavte len na poslednom prevodníku UTY-VMSX na zbernici. Všetky ostatné prevodníky by mali mať SET7-4=OFF.

Terminačné odpory sú potrebné na oboch koncoch komunikačnej linky Modbus (celkovo 2 odpory).

Funkcie zariadenia

Regulácia termostatu

Zariadenie Termostat kombinuje monitorovanie izbovej teploty a nastavenie cieľovej teploty:

  • Izbová teplota (I:30058) — aktuálna izbová teplota v °C (hodnota / 4, rozlíšenie 0,25 °C)
  • Cieľová teplota (I:30056 čítanie / H:40004 zápis) — cieľová teplota v °C. Zápis používa kódovanie Fujitsu s príznakom zmeny v bite 0 a teplotou × 4 v bitoch 1–8 (rozlíšenie 0,5 °C pre zápis)
  • Nastaviť limity servisná akcia — zapisuje teplotné limity pre režimy Cool/Dry (H:40012-40013), Heat (H:40014-40015) a Auto (H:40016-40017) súčasne
Napájanie a prevádzkový režim jednotky
  • ZAP/VYP (I:30055 / H:40003) — spustí alebo zastaví vnútornú jednotku. Hodnoty sú prekonvertované: Fujitsu používa 1=Stop, 2=Prevádzka, zatiaľ čo TapHome mapuje na 0=VYP, 1=ZAP
  • Prevádzkový režim (I:30054 / H:40002) — výber režimu Auto, Cool, Dry, Heat alebo Fan
Rýchlosť ventilátora a smer prúdenia
  • Rýchlosť ventilátora (I:30057 / H:40005) — výber z Auto, Tichý, Nízky, Stredný, Vysoký, Stredne nízky a Stredne vysoký
  • Vertikálny smer prúdenia (I:30060 / H:40006) — ovládanie vertikálnej lamely: Swing, Pozícia 1–4
  • Horizontálny smer prúdenia (I:30061 / H:40007) — ovládanie horizontálnej lamely: Swing, Pozícia 1–5
Správa energie a ochrana
  • Úsporný režim (I:30064 / H:40010) — prepínanie medzi normálnou prevádzkou a úsporným režimom
  • Ochrana proti zamrznutiu (I:30065 / H:40011) — zapnutie alebo vypnutie ochrany proti zamrznutiu potrubia
  • Automatické vypnutie podľa prítomnosti (I:30074 / H:40021) — automatické vypnutie jednotky pri nezistení prítomnosti osoby
Údržba
  • Reset indikátora filtra (H:40009) — tlačidlo na resetovanie indikátora údržby filtra po vyčistení alebo výmene filtra
Servisná diagnostika

Modul sprístupňuje jeden servisný atribút:

  • Slave ID (I:30002) — prečíta aktuálne nastavenú Modbus slave adresu z prevodníka
Ďalšie funkcie

Prevodník UTY-VMSX tiež sprístupňuje registre pre monitorovanie chýb (I:30059 — príznak chyby a kód chyby), stav vnútornej jednotky (I:30069 — odmrazovanie, regenerácia oleja, pump down), stav indikátora filtra (I:30063), spätné čítanie teplotných limitov (I:30066-30068), ovládanie externého termostatu (H:40018), zámok diaľkového ovládača (H:40008/I:30062), automatické úsporné vypnutie podľa prítomnosti (H:40019-40020), čas automatického vypnutia (H:40022), stav požiadavky (I:30071) a diagnostiku prevodníka (I:30001, I:30003, I:30007, I:30009). Tieto funkcie je možné pridať v budúcej aktualizácii šablóny.

Register stavu chýb (I:30059) nie je zahrnutý v aktuálnej šablóne. Na monitorovanie chýb vnútornej jednotky ho možno pridať ako vlastné Modbus zariadenie v TapHome pomocou vstupného registra 30059 s bitovo kódovaným príznakom chyby a kódom chyby.

LED stavové indikátory

LEDFarbaFunkcia
LED5ZelenáStav prevodníka
LED6OranžováKomunikačná aktivita
LED7ČervenáIndikátor chyby

Normálny stav: LED5 zelená svieti nepretržite, LED6 nesvieti. Počas Modbus komunikácie LED6 svieti oranžovo.

Štartovacia sekvencia: LED5 a LED6 blikajú počas inicializácie (niekoľko sekúnd po zapnutí). Po dokončení inicializácie LED5 svieti nepretržite zeleno.

Vzory správania LED:

  • LED5 svieti zeleno, LED6 nesvieti — normálna prevádzka, pripravené
  • LED5 svieti zeleno, LED6 svieti oranžovo — Modbus odosielanie alebo prijímanie
  • LED5 bliká (1 s ZAP / 1 s VYP) — štartovacia sekvencia alebo prepisovanie adresy
  • LED5 bliká (×11), LED6 bliká (×1), LED7 bliká — chyba hlavnej dosky periférnej jednotky

Riešenie problémov

Žiadna Modbus komunikácia (LED6 nesvieti počas príkazov)
  1. Skontrolujte RS-485 káble:
    • A+ (D+) správne pripojený na A+/D+ na TapHome
    • B- (D-) správne pripojený na B-/D- na TapHome
    • COM pripojený — najčastejší problém
  2. Overte Modbus slave adresu na DIP prepínačoch SET4/SET5
  3. Skontrolujte terminačný odpor (SET7-4) — posledná jednotka na zbernici by mala mať SET7-4=ON
  4. Potvrďte, že TapHome je nastavený na: 9600 bps, even parita, 1 stop bit (zhodné s predvolenými nastaveniami prevodníka)
  5. Uistite sa, že prevodník bol reštartovaný po zmene nastavení DIP prepínačov
Vnútorná jednotka nereaguje
  1. Skontrolujte konektor medzi UTY-VMSX a vnútornou jednotkou
  2. Overte, že vnútorná jednotka je zapnutá
  3. Reštartujte prevodník vypnutím a zapnutím vnútornej jednotky
Časové obmedzenia

Pri periodických nastaveniach (plány pre ZAP/VYP a vypnutie termostatu) dodržujte interval viac ako 10 minút medzi operáciami Štart/Uvoľnenie a Stop/Nastavenie. Rýchle prepínanie môže ovplyvniť kompresor vonkajšej jednotky.

Dostupné zariadenia

Fujitsu Klimatizácia cez UTY-VMSX Modul
Servisné atribúty
Slave IDreads I:30002 (UInt16); Modbus slave address set on converter (1–247)
Atribútmodule-level service attribute with no read formula defined in template

Fujitsu Air Condition via UTY-VMSX

Servisné atribúty
Slave ID
MODBUSR(A, 1,UInt16)
Atribút
Ochrana proti zamrznutiu Viacstavový prepínač

Ochrana proti zamrznutiu potrubia počas chladného počasia

Register: I:30065 → H:40011 UInt16 numeric
Hodnoty / Stavy: Bez zmeny · Uvoľnenie · Anti Freeze

Ochrana proti zamrznutiu

Čítanie stavu prepínača
MODBUSR(A, 64, UInt16)
Zápis stavu prepínača
MODBUSW(H, 10, UInt16, Mu)
Automatické vypnutie podľa prítomnosti Viacstavový prepínač

Automatické vypnutie jednotky pri nezistení prítomnosti osoby

Register: I:30074 → H:40021 UInt16 numeric
Hodnoty / Stavy: Bez zmeny · Detekcia vypnutá · Detekcia zapnutá

Automatické vypnutie podľa prítomnosti

Čítanie stavu prepínača
MODBUSR(A, 73, UInt16)
Zápis stavu prepínača
MODBUSW(H, 20, UInt16, Mu)
Úsporný režim Viacstavový prepínač

Prepínanie medzi normálnou a úspornou prevádzkou na zníženie spotreby

Register: I:30064 → H:40010 UInt16 numeric
Hodnoty / Stavy: Bez zmeny · Normál · Economy

Úsporný režim

Čítanie stavu prepínača
MODBUSR(A, 63, UInt16)
Zápis stavu prepínača
MODBUSW(H, 9, Int16, Mu)
Horizontálny smer prúdenia Viacstavový prepínač
Register: I:30061 → H:40007 UInt16 numeric
Hodnoty / Stavy: Bez zmeny · Swing · Pozícia 1 · Pozícia 2 · Pozícia 3 · Pozícia 4 · Pozícia 5

Horizontálny smer prúdenia

Čítanie stavu prepínača
MODBUSR(A, 60, UInt16)
Zápis stavu prepínača
MODBUSW(H, 6, UInt16, Mu)
ZAP/VYP Prepínač
Register: I:30055 → H:40003 UInt16

ZAP/VYP

Čítanie stavu prepínača
MODBUSR(A, 54, Uint16) -1
Zápis stavu prepínača
MODBUSW(H, 2, Uint16, St +1)
Prevádzkový režim Viacstavový prepínač
Register: I:30054 → H:40002 UInt16 numeric
Hodnoty / Stavy: No change · Auto · Cool · Dry · Heat · Fan

Prevádzkový režim

Čítanie stavu prepínača
MODBUSR(A, 53, UInt16)
Zápis stavu prepínača
MODBUSW(H, 1, UInt16, Mu)
Reset indikátora filtra Tlačidlo

Tlačidlo na resetovanie indikátora údržby filtra po vyčistení alebo výmene filtra

Reset indikátora filtra

Čítanie stavu tlačidla
MODBUSR(A, 62, UInt16)
Zápis stavu tlačidla
MODBUSW(H, 8, UInt16, Bp)
Termostat Termostat

Monitorovanie izbovej teploty a regulácia cieľovej teploty s nastaviteľnými teplotnými limitmi pre každý režim

Register: I:30058 → H:40004 UInt16 Jednotka: °C numeric
Servisné akcie
Nastaviť limity

Termostat

Čítanie teploty
MODBUSR(A, 57, UInt16)/4
Čítanie požadovanej teploty
MODBUSR(A, 55, UInt16)/4
Zápis požadovanej teploty
MODBUSW(H, 3, UInt16, ((Se*4)<<1)+1)
Servisné akcie
Set limits
#modbusw(H, 11, uint16, 101);
#modbusw(H, 12, uint16, 41);
#modbusw(H, 13, uint16, 121);
#modbusw(H, 14, uint16, 81);
#modbusw(H, 15, uint16, 121);
#modbusw(H, 16, uint16, 41);
modbusw(H, 11, uint16, 101, 41, 121, 81, 121, 41);
Vertikálny smer prúdenia Viacstavový prepínač
Register: I:30060 → H:40006 UInt16 numeric
Hodnoty / Stavy: Bez zmeny · Swing · Pozícia 1 · Pozícia 2 · Pozícia 3 · Pozícia 4

Vertikálny smer prúdenia

Čítanie stavu prepínača
MODBUSR(A, 59, UInt16)
Zápis stavu prepínača
MODBUSW(H, 5, UInt16, Mu)
Rýchlosť ventilátora Viacstavový prepínač
Register: I:30057 → H:40005 UInt16 numeric
Hodnoty / Stavy: Bez zmeny · Auto · Tichý režim · Výkon 1 · Výkon 3 · Výkon 5 · Výkon 2 · Výkon 4

Rýchlosť ventilátora

Čítanie stavu prepínača
MODBUSR(A, 56, UInt16)
Zápis stavu prepínača
MODBUSW(H, 4, UInt16, Mu)
Pripojenie: Modbus RTU • 9600 baud• 8E1 • Slave ID: $[SlaveId]
Možné vylepšenia (22)
  • I:30058 Room Temperature (standalone sensor) — Room temperature (°C × 4, resolution 0.25°C) — read by thermostat device but not exposed as standalone temperature sensor
  • I:30059 Error Status — Error flag + error code (bit0=error flag, bit8-15=error code sections). No readscript or error handling in template
  • I:30069 Indoor Unit Status — Bit-packed status: defrost, oil recovery, pump down, normal/special. Not exposed in template
  • I:30063 Filter Sign Status — 0=No sign, 1=Filter sign. Push button for reset exists but no read-back sensor for filter status
  • I:30066 Temperature Limits Cool/Dry — Upper and lower setpoint limits for Cool/Dry mode (bit-packed, °C × 4). Writable via service action but not readable as device
  • I:30067 Temperature Limits Heat — Upper and lower setpoint limits for Heat mode (bit-packed, °C × 4)
  • I:30068 Temperature Limits Auto — Upper and lower setpoint limits for Auto mode (bit-packed, °C × 4)
  • I:30070 External Thermostat Status — 1=Release, 2=Thermostat off
  • H:40008 Remote Control Lock — Bit-packed lock settings for remote controller functions (all modes, timer, temp, mode, start/stop, start, filter reset)
  • H:40018 External Thermostat Setting — 0=No change, 1=Release, 2=Thermostat off
  • H:40019 Human Detection Auto Save — 0=No change, 1=No operation, 2=Operating. Template has auto off (H:40021) but not auto save
  • H:40020 Human Detection Auto Save Time — Time in minutes with change flag (resolution 15 min)
  • H:40022 Human Detection Auto Off Time — Time in minutes with change flag (resolution 60 min). Auto off toggle exists in template but time setting is missing
  • I:30062 Remote Control Lock Status — Bit-packed read-back of remote controller lock state
  • I:30071 Demand Status — 1=No operation, 2=DRM 1, 3=DRM 2, 4=DRM 3
  • I:30072 Human Detection Auto Save Status — 0=No operation, 1=Operating
  • I:30073 Human Detection Auto Save Time Status — Time value in minutes (resolution 15 min)
  • I:30075 Human Detection Auto Off Time Status — Time value in minutes (resolution 60 min)
  • I:30009 Converter Error Monitoring — Converter-level error flag + error code (bit0=error flag, bit8-15=error code)
  • I:30001 Communication Speed Info — 0=9600 bps, 1=19200 bps
  • I:30003 Model Name — Converter model name encoded in 2 bytes
  • I:30007 Software Version — Converter software version encoded in nibbles
