Fronius Symo Solar Inverter

Modbus TCP
Submitted by
Last updated: 03. 2026

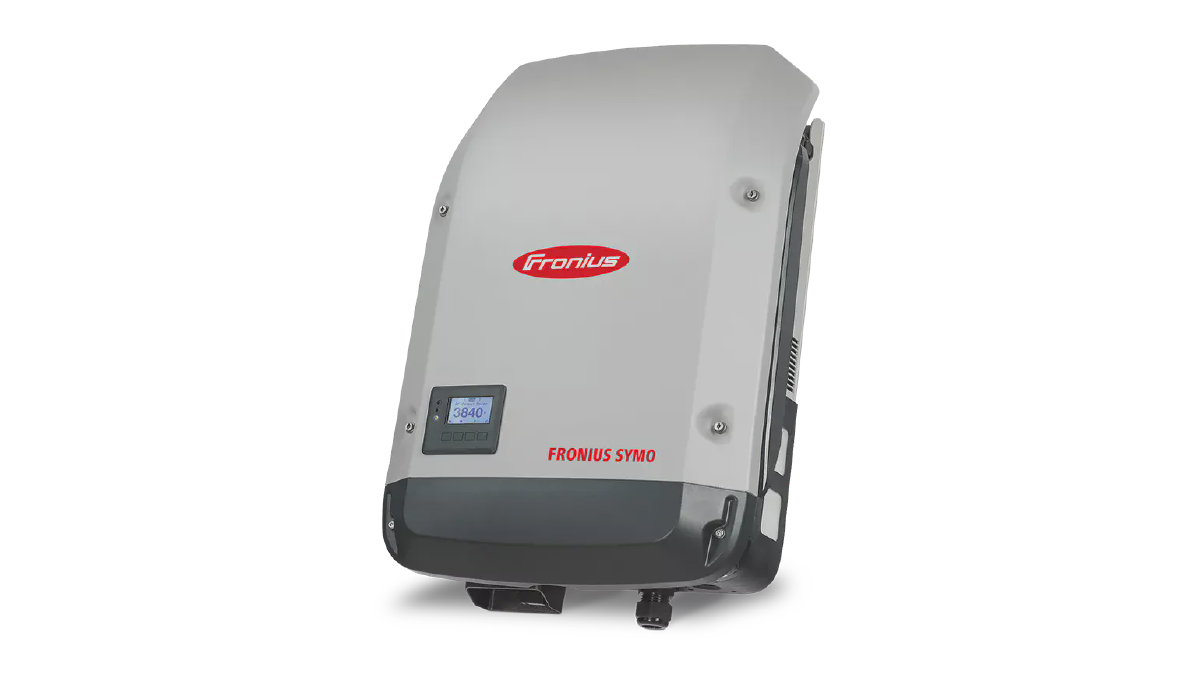

Fronius Symo Solar Inverter

Fronius Symo je 3-fázový reťazcový striedač (3,0–8,2 kW) z generácie SnapINverter. TapHome sa pripája k striedaču cez Modbus TCP prostredníctvom vstavaného Fronius Datamanagera — nie je potrebný žiadny ďalší gateway ani hardvér.

Šablóna číta SunSpec int+SF registre (modely 101/102/103 a MPPT Extension Model 160) a poskytuje výkon AC v reálnom čase, celkovú vyrobenú energiu za celú životnosť, prevádzkový stav striedača a DC výkon jednotlivých PV stringov (až dva stringy). Inicializačný skript automaticky nastaví SunSpec Model Type na int+SF pri prvom pripojení.

Sieťové pripojenie

Fronius Datamanager poskytuje rozhranie Modbus TCP. Je buď zabudovaný v striedači, alebo nainštalovaný ako zásuvná karta. Komunikácia využíva štandardný Ethernet (káblový alebo WiFi) v rovnakej lokálnej sieti ako TapHome Core.

  • Protokol: Modbus TCP (SunSpec Alliance)
  • Port: 502 (predvolený)
  • Slave ID: 1 (pre striedač #01; striedač #00 mapuje na Modbus ID 100)
  • SunSpec Model Type: int+SF (nastavený automaticky inicializačným skriptom šablóny)

Šablóna TapHome používa adresy registrov int+SF (integer so škálovacím faktorom), nie predvolený float model. Šablóna obsahuje inicializačný skript, ktorý automaticky prepne SunSpec Model Type na int+SF pri prvom pripojení. Ak inicializácia zlyhá (napr. kvôli timeoutu), typ modelu je potrebné zmeniť manuálne vo webovom rozhraní Fronius Datamanagera. Použitie nesprávneho typu modelu bude mať za následok nesprávne alebo žiadne namerané hodnoty.

Konfigurácia

Povolenie komunikácie Modbus

Modbus TCP je na Fronius Datamanageri predvolene vypnutý. Postupujte podľa týchto krokov na jeho povolenie:

Fronius Datamanager 1.x (SnapINverter):

  1. Otvorte webový prehliadač a prejdite na IP adresu Fronius Datamanagera (nájdete ju v časti System Information vo webovom rozhraní alebo skontrolujte tabuľku pridelených adries DHCP vo vašom routeri)
  2. Kliknite na Settings v pravom bočnom paneli
  3. Otvorte položku menu Modbus

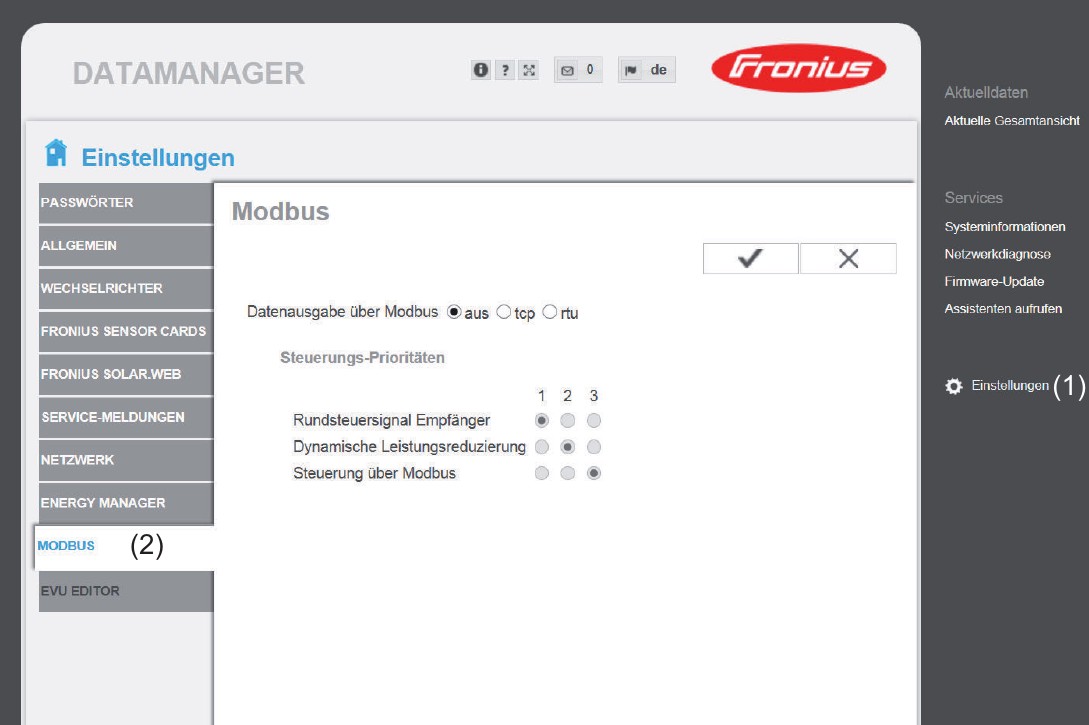

Webové rozhranie Fronius Datamanager — Settings > menu Modbus
  1. Nastavte Datenausgabe uber Modbus (Výstup dát cez Modbus) na tcp
  2. Nakonfigurujte nasledujúce nastavenia:

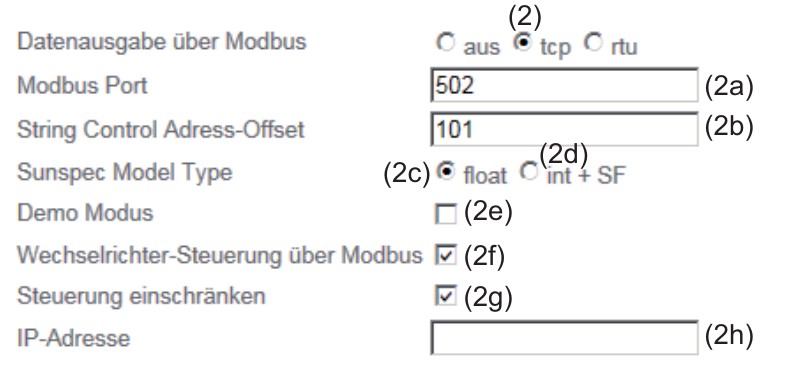

Nastavenia Modbus TCP vo Fronius Datamanageri — port, typ SunSpec modelu, ovládanie striedača
NastavenieHodnota
Modbus Port502 (predvolený)
Sunspec Model Typeint+SF (zmeniť z predvoleného float)
Wechselrichter-Steuerung uber ModbusPovoľte, ak potrebujete prístup na zápis
  1. Kliknite na tlačidlo potvrdenia pre uloženie nastavení

Fronius GEN24 / novšie striedače:

  1. Otvorte webové rozhranie striedača (prejdite na jeho IP adresu)
  2. Prejdite na Communication > Modbus
  3. Nastavte výstup dát na tcp a SunSpec Model Type na int+SF
Parametre importu

Pri importe šablóny do TapHome zadajte:

  • IP adresa — IP adresa Fronius Datamanagera v lokálnej sieti
  • Slave ID — adresa zariadenia Modbus (predvolené: 1 pre striedač #01; striedač #00 mapuje na Modbus ID 100)

Priraďte statickú IP adresu alebo DHCP rezerváciu Fronius Datamanageru v nastaveniach routera, aby sa adresa po výpadku napájania nezmenila.

Adresy SunSpec registrov nie sú konštantné — závisia od zloženia zoznamu SunSpec registrov. Šablóna predpokladá predvolenú konfiguráciu int+SF. Aktualizácie firmvéru, ktoré pridávajú alebo odstraňujú SunSpec modely, môžu posunúť adresy registrov.

Možnosti zariadenia

Prevádzkový stav striedača

Prevádzkový stav je prepínač s viacerými hodnotami len na čítanie, zobrazujúci aktuálny prevádzkový stav SunSpec z modelu MPPT Extension (register H:40290). Striedač hlási jeden z ôsmich štandardných stavov SunSpec:

HodnotaStavPopis
1VypnutýStriedač je vypnutý
2V prevádzkeAutomatické vypnutie (žiadne slnečné žiarenie)
3Štartovacia fázaFáza nábehu
4Normálna prevádzkaMPPT sledovanie — normálna solárna výroba
5Zníženie výkonuObmedzený prevádzkovateľom siete alebo nastaveniami
6VypínanieFáza vypnutia
7PoruchaExistuje chyba — skontrolujte displej striedača
8PohotovosťPohotovostný režim
Monitorovanie solárnej výroby

PV Production je zariadenie elektromera, ktoré poskytuje dve hodnoty:

  • Aktuálny výkon (H:40107) — výkon AC v reálnom čase v kilowattoch. Hodnota registra vo wattoch je delená 1000 pre zobrazenie v kW.
  • Celková energia (H:40101) — kumulatívna celková výroba energie v kilowatthodinách. Hodnota registra vo watthodinách je delená 1000 pre zobrazenie v kWh.

Dve servisné atribúty na úrovni zariadenia sú dostupné na zariadení PV Production:

  • Frekvencia (H:40093) — frekvencia AC siete v Hz, zaokrúhlená na celé číslo
  • Maximálny AC prúd (H:40143 so škálovacím faktorom H:40144) — maximálny menovitý AC prúd na výstupe
DC výkon stringov

Šablóna monitoruje DC výkon z jednotlivých PV stringov cez MPPT Extension Model 160:

  • String 1 (H:40284) — DC výkon z PV stringu 1 vo wattoch, s použitím zdieľaného škálovacieho faktora DC výkonu (H:40267)
  • String 2 (H:40304) — DC výkon z PV stringu 2 vo wattoch, s použitím rovnakého zdieľaného škálovacieho faktora

Na striedačoch s jedným DC vstupom String 2 vráti nepodporovanú hodnotu. Na Hybrid systémoch String 1 predstavuje PV vstup a String 2 predstavuje úložisko.

Servisná diagnostika

Modul sprístupňuje deväť servisných atribútov pre identifikáciu a diagnostiku:

  • Výrobca (H:40004) — reťazec výrobcu striedača
  • Model zariadenia (H:40020) — reťazec modelu striedača
  • Verzia FW Datamanagera (H:40036) — verzia firmvéru Fronius Datamanagera
  • Verzia SW striedača (H:40044) — verzia softvéru striedača
  • Sériové číslo (H:40052) — sériové číslo striedača
  • Konfigurácia fáz (H:40069) — jednofázový, rozdelená fáza alebo trojfázový
  • Stav pripojenia ECP (H:40195) — stav pripojenia Energy Communication Platform (Odpojený / Pripojený)
  • Stav PV striedača (H:40193) — príznaky dostupnosti a prevádzky striedača
  • Trvalý výkon (H:40134 so škálovacím faktorom H:40135) — maximálny trvalý AC výkon vo wattoch
Ďalšie možnosti

Fronius Datamanager sprístupňuje mnoho ďalších SunSpec registrov, ktoré nie sú zahrnuté v aktuálnej šablóne. Patria sem AC prúd a napätie na fázu (3-fázové), AC frekvencia, zdanlivý a jalový výkon, účinník, agregovaný DC prúd a napätie, teplota skrine, SunSpec príznaky udalostí/porúch, celkové hodnoty výkonu a energie Fronius na úrovni lokality cez všetky pripojené striedače a aktívny stavový kód. Na Hybrid striedačoch s batériovým úložiskom model Basic Storage Control (124) poskytuje stav nabitia batérie, riadenie rýchlosti nabíjania/vybíjania a konfiguráciu nabíjania zo siete. Tieto môžu byť pridané v budúcej aktualizácii šablóny.

Na systémoch s viacerými striedačmi v kruhu Fronius Solar Net použite minimálny timeout 10 sekúnd pre Modbus dotazy. Fronius odporúča sekvenčné (nie paralelné) dopytovanie. Maximum 6 striedačov na Datamanager sa odporúča pre prijateľné časy odozvy.

Riešenie problémov

Žiadna komunikácia Modbus
  1. Overte, že Modbus TCP je povolený vo webovom rozhraní Fronius Datamanagera (Settings > Modbus > tcp)
  2. Potvrďte, že SunSpec Model Type je nastavený na int+SF (nie float)
  3. Skontrolujte IP adresu — prejdite do webového rozhrania Datamanagera pre overenie konektivity
  4. Uistite sa, že TapHome Core a Fronius Datamanager sú v rovnakej sieti a podsieti
  5. Skontrolujte, že žiadny firewall neblokuje port 502
Nesprávne alebo nulové hodnoty
  • Nesprávny SunSpec Model Type: Ak je nastavený na float namiesto int+SF, všetky adresy registrov sa posunú a hodnoty budú nesprávne. Inicializačný skript šablóny toto nastavuje automaticky, ale ak zlyhá, zmeňte to manuálne vo webovom rozhraní Datamanagera a znovu importujte šablónu.
  • Viacero striedačov: Ak máte viac ako jeden striedač v kruhu Solar Net, skontrolujte mapovanie Slave ID. Striedač #00 = Modbus ID 100, striedač #01 = ID 1.
  • Problémy s timeoutom: Pri viacerých zariadeniach v Solar Net zvýšte timeout dopytovania na minimálne 10 sekúnd. Dotazy musia byť sekvenčné, nie paralelné.
String 2 zobrazuje neplatné dáta

Na striedačoch s jedným DC vstupom registre Stringu 2 vracajú hodnoty „nepodporované" (0xFFFF pre uint16). Toto je očakávané správanie — zariadenie String 2 je možné skryť v rozhraní TapHome.

Dostupné zariadenia

Fronius Symo Modul
Servisné atribúty
Výrobca
Model zariadenia
Verzia FW Datamanagera
Verzia SW striedača
Sériové číslo
Konfigurácia fázKonfigurácia fáz striedača — jednofázový, rozdelená fáza alebo trojfázový
Stav pripojenia ECPPripojenie Energy Communication Platform — Odpojený alebo Pripojený
Stav PV striedačaPríznaky dostupnosti a prevádzky striedača
Trvalý výkon

Fronius Symo

Servisné atribúty
Manufacturer
Modbusr(H, 40004, String, 32)
Device Model
ModbusR(H, 40020, String, 32)
Datamanager FW version
ModbusR(H, 40036, String, 16)
Inverter SW version
ModbusR(H, 40044, String, 16)
Serial number of the inverter
ModbusR(H, 40052, String, 32)
Phase
SWITCH(MODBUSR(H, 40069, Uint16), 111, "Single Phase",
112, "Split Phase",
113, "Three Phase",
"Unreachable")
ECP Connection Status
SWITCH(ModbusR(H, 40195, Uint16), 0, "Disconnected", 1, "Connected", "Unreachable")
PV Inverter Status
SWITCH(MODBUSR(H, 40193, Uint16),
1, "Connected",
2, "Available",
3, "Connected, Available",
7, "Connected, Available, Operating",
8, "Test",
"Not connected")
Continuous power output capability of the inverter [W]
modbusr(H, 40134, Uint16) *
POWER(10, modbusr(H, 40135, int16))
Prevádzkový stav Viacstavový prepínač Len na čítanie

Prevádzkový stav striedača SunSpec — Vypnutý, Spánok, Štart, MPPT, Zníženie výkonu, Vypínanie, Porucha, Pohotovosť

Register: H:40290 Int16 numeric
Hodnoty / Stavy: Vypnutý · V prevádzke · Štartovacia fáza · Normálna prevádzka · Zníženie výkonu · Vypínanie · Porucha · Pohotovosť

Prevádzkový stav

Čítanie stavu prepínača
MODBUSR(H, 40253+37, Int16)
PV výroba Elektromer Len na čítanie

Merač AC výroby — aktuálny výkon (kW) a kumulatívna celková energia (kWh)

Register: H:40101 (readtotalconsumption), H:40107 (readdemand) Float Jednotka: kWh / kW
Servisné atribúty
Frekvencia
Maximálny AC prúd

PV výroba

Čítanie celkovej spotreby
MODBUSR(H, 40101, Float) / 1000
Čítanie odberu
MODBUSR(H, 40107, float) / 1000
Servisné atribúty
Frequency [Hz]
ROUND(ModbusR(H, 40093, Float, 2))
Maximum RMS AC current level capability [W]
ModbusR(H, 40143, UInt16) * POWER(10, ModbusR(H, 40144, Int16))
String 1 Premenná Len na čítanie

DC výkon z PV stringu 1 (W) — MPPT Extension Model

Register: H:40284 UInt16 * 10^(H:40267) Jednotka: W scale factor

String 1

Čítanie
(MODBUSR(H, 40284, UInt16) *
POWER(10, MODBUSR(H, 40267, Int16)))
String 2 Premenná Len na čítanie

DC výkon z PV stringu 2 (W) — MPPT Extension Model, nepodporovaný na striedačoch s jedným vstupom

Register: H:40304 UInt16 * 10^(H:40267) Jednotka: W scale factor

String 2

Čítanie
(MODBUSR(H, 40304, UInt16) *
POWER(10, MODBUSR(H, 40267, Int16)))
Pripojenie: Modbus TCP • Slave ID: $[SlaveId]
Možné vylepšenia (20)
  • H:40072 AC Total Current — uint16, A, with A_SF scale factor
  • H:40077-40082 AC Voltages (phase-to-phase and phase-to-neutral) — uint16, V, with V_SF scale factor — 6 registers for 3-phase
  • H:40086 AC Frequency — uint16, Hz, with Hz_SF scale factor — template reads frequency via Float at H:40093 instead
  • H:40088 Apparent Power — int16, VA, with VA_SF scale factor
  • H:40090 Reactive Power — int16, VAr, with VAr_SF scale factor
  • H:40092 Power Factor — int16, %, with PF_SF scale factor
  • H:40097 DC Current — uint16, A, with DCA_SF scale factor
  • H:40099 DC Voltage — uint16, V, with DCV_SF scale factor
  • H:40103 Cabinet Temperature — int16, C, with Tmp_SF scale factor
  • H:40108 Operating State (Inverter Model) — enum16, standard SunSpec operating state at Inverter Model level (vs MPPT model used in template)
  • H:40110-40111 Event Flags — uint32, SunSpec event/fault flags (bits 0-31)
  • H:214 Active State Code — uint16, Fronius-specific active state code
  • H:500-501 Site Total Power — uint32, W, total power across all connected inverters
  • H:502-505 Site Energy Day — uint64, Wh, total energy for current day
  • H:510-513 Site Energy Total — uint64, Wh, total energy across all connected inverters
  • H:40311 Battery State of Charge — uint16, %, ChaState (SOC%). Was in old template revision but removed. Hybrid inverters only.
  • H:40309 Storage Control Mode — bitfield16, R/W — bit 0=CHARGE, bit 1=DISCHARGE. Hybrid inverters only.
  • H:40316 Max Discharge Rate — int16, R/W, % of WChaMax. Hybrid inverters only.
  • H:40317 Max Charge Rate — int16, R/W, % of WChaMax. Hybrid inverters only.
  • H:40321 Grid Charging — enum16, R/W, 0=PV only, 1=grid charging enabled. Hybrid inverters only.
