EPever IP-Plus Invertor

Modbus RTU

Pridal

Posledná aktualizácia: 03. 2026

Oficiálna stránka EPever

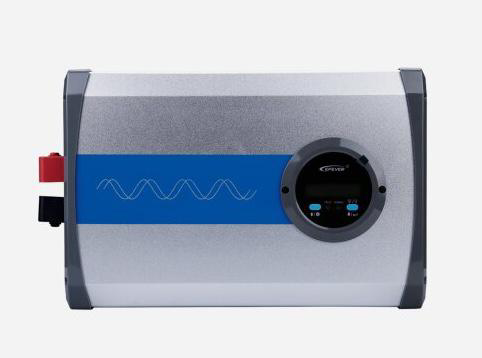

EPever IPower-Plus je čistý sínusový ostrovný invertor dostupný v modeloch od 350 W do 5000 W. Komunikuje s TapHome cez Modbus RTU po RS-485 spojení s konektorom RJ45. Šablóna TapHome umožňuje monitorovanie výkonu AC záťaže a ovládanie zapnutia/vypnutia invertora, spolu s konfigurovateľnými prahovými hodnotami ochrany napätia/prúdu batérie a nastaveniami AC výstupu.

Šablóna pokrýva celú sériu IP-Plus — všetky modely od IP350-Plus po IP5000-Plus zdieľajú rovnakú mapu Modbus registrov.

IP-Plus je striktne ostrovný invertor. Nesmie byť nikdy pripojený k rozvodnej sieti. Povolená je iba samostatná prevádzka — paralelné ani sériové zapojenie viacerých jednotiek nie je podporované.

Hardvérové pripojenie

RS-485 cez RJ45

Invertor používa konektor RJ45 pre komunikáciu RS-485. Pripojte k TapHome štandardným ethernetovým káblom s nasledovným priradením pinov:

Pin RJ45	Funkcia	Pripojenie k TapHome
1, 2	+5 V DC (200 mA)	Nepoužíva sa
3, 4	RS485-B	B-/D-
5, 6	RS485-A	A+/D+
7, 8	GND	GND

Pripojenie GND (piny 7, 8) je povinné pre spoľahlivú komunikáciu. Bez spoločnej zemniacej referencie bude komunikácia Modbus nestabilná alebo úplne zlyhá.

Galvanické oddelenie komunikácie je dostupné iba na modeloch so vstupom 48 V. Modely s 12 V a 24 V nemajú žiadne galvanické oddelenie medzi portom RS-485 a DC vstupom invertora.

Konfigurácia

Parametre komunikácie Modbus

Parameter	Hodnota
Prenosová rýchlosť	115200 (konfigurovateľné na 9600 cez LCD menu „BRS")
Dátové bity	8
Parita	Žiadna
Stop bity	1

Slave ID

Dokumentácia EPever uvádza predvolené Modbus slave ID 3, ale šablóna TapHome je dodávaná so slave ID 1. Po importe šablóny skontrolujte a upravte slave ID v nastaveniach modulu TapHome tak, aby zodpovedalo skutočnej konfigurácii invertora — alebo zmeňte slave ID invertora na 1 pomocou konfiguračných nástrojov EPever.

Diaľkové ovládanie

Invertor musí byť v režime diaľkového ovládania, aby ho TapHome mohol zapnúť alebo vypnúť. Šablóna TapHome to rieši automaticky — inicializačný skript modulu zapíše 1 do coil registra 0x11 (Lokálne/Diaľkové ovládanie) pri spustení. Ak je diaľkové ovládanie manuálne deaktivované na invertore, šablóna zobrazí upozornenie „Remote control is disabled" v TapHome.

Možnosti zariadenia

Monitorovanie AC záťaže

Zariadenie AC Load je senzor, ktorý hlási výstupný výkon AC invertora v kW. Hodnota sa vypočítava z dvoch 16-bitových vstupných registrov (0x310E a 0x310F) skombinovaných do 32-bitovej hodnoty Little Endian. Dva servisné atribúty poskytujú ďalší detail:

Výstupné napätie záťaže — AC napätie dodávané pripojeným záťažiam
Výstupný prúd záťaže — AC prúd odoberaný pripojenými záťažami

Ovládanie napájania invertora

Zariadenie Inverter ON/OFF je prepínač, ktorý zapína alebo vypína výstup invertora cez coil register 0x0F. Servisná akcia umožňuje manuálne znovu aktivovať režim diaľkového ovládania, ak je to potrebné.

Monitorovanie a ochranné prahové hodnoty

Modul sprístupňuje 13 servisných atribútov na úrovni modulu pre monitorovanie a konfiguráciu:

Monitorovanie:

Vstupné napätie záťaže — DC vstupné napätie na strane batérie
Teplota zariadenia a Teplota chladiča — interné tepelné monitorovanie

Prahové hodnoty ochrany napätia/prúdu (iba na čítanie):

Nízke vstupné napätie — okamžitý odpojovací prah pri hlbokom vybití
Vysoké vstupné napätie — okamžitý odpojovací prah pri prepätí
Vysoký vstupný prúd a Obnova vysokého vstupného prúdu — ochranné prahy nadprúdu

Prahové hodnoty ochrany napätia (nastaviteľné cez servisné akcie):

Nízke vstupné napätie (5s) — odpojovací prah pri hlbokom vybití s 5-sekundovým oneskorením
Obnova nízkeho vstupného napätia — napätie, pri ktorom sa invertor zotaví z ochrany pred hlbokým vybitím
Obnova vysokého vstupného napätia — napätie, pri ktorom sa invertor zotaví z ochrany pred prepätím
Vysoké vstupné napätie (5s) — odpojovací prah pri prepätí s 5-sekundovým oneskorením

Nastavenia AC výstupu (nastaviteľné cez servisné akcie):

Nastavenie výstupného AC napätia — 220 V alebo 230 V (systém 220 V) / 110 V alebo 120 V (systém 110 V)
Nastavenie výstupnej AC frekvencie — 50 Hz alebo 60 Hz

Zmena výstupného AC napätia alebo frekvencie spôsobí automatický reštart invertora. Pripojené záťaže zaznamenajú krátke prerušenie napájania.

Monitorovanie stavu

ReadScript modulu priebežne monitoruje stavový register invertora (0x3202) a diskrétny register preteplotenia (0x2000). TapHome zobrazuje upozornenia a chyby pre nasledovné stavy:

Pohotovostný režim, poruchy, zlyhanie výstupu
Skrat na strane vysokého napätia, nadprúd na vstupe
Abnormálne výstupné napätie, nemožnosť vybitia/zastavenie vybitia, skrat
Preteplotenie zariadenia
Úroveň záťaže (stredná, menovitá, preťaženie)
Stav vstupného napätia (nízke, vysoké, bez pripojenia)

Ďalšie možnosti

Invertor tiež sprístupňuje registre pre monitorovanie DC vstupného prúdu (0x3109) a DC vstupného výkonu (0x310A–0x310B). Existuje coil úsporného režimu (0x04), ktorý je však podporovaný iba na sérii SHI. Tieto môžu byť pridané v budúcej aktualizácii šablóny.

Riešenie problémov

Žiadna komunikácia Modbus

Skontrolujte, či je kábel RJ45 správne zasunutý do RS-485 portu invertora
Overte priradenie pinov — piny 3, 4 (RS485-B) na B-/D- a piny 5, 6 (RS485-A) na A+/D+ na TapHome
Potvrďte, že je pripojenie GND (piny 7, 8) zapojené na uzemnenie TapHome
Overte zhodu prenosovej rýchlosti — invertor má predvolene 115200 bps
Skontrolujte slave ID — invertor má predvolene 3, šablóna TapHome má predvolene 1

Upozornenie „Remote control is disabled"

Inicializačný skript šablóny aktivuje diaľkové ovládanie automaticky. Ak sa toto upozornenie zobrazí:

Skontrolujte, či je invertor zapnutý a komunikuje
Použite servisnú akciu Enable Remote control na zariadení Inverter ON/OFF
Ak upozornenie pretrváva, overte, že žiadny iný Modbus master nezapisuje do coilu 0x11

Chybové kódy invertora na LCD

Kód	Porucha	Riešenie
ILV	Nízke vstupné napätie	Skontrolujte napätie batérie — musí byť nad 10,8 V (12 V) / 21,6 V (24 V) / 43,2 V (48 V)
IOV	Vysoké vstupné napätie	Skontrolujte napätie batérie/regulátora nabíjania — musí byť pod 16 V (12 V) / 32 V (24 V) / 64 V (48 V)
OOL	Preťaženie výstupu	Znížte pripojené AC záťaže, reštartujte invertor
OSC	Skrat výstupu	Skontrolujte zapojenie záťaže, vymažte poruchy cez servisnú akciu TapHome alebo reštartujte
OTP	Preteplotenie	Zlepšite ventiláciu, počkajte na ochladenie, reštartujte

Servisná akcia Clear the faults v TapHome zapisuje do coil registra 0x13 a vymaže aktuálne aj historické poruchy, čím obnoví normálnu prevádzku bez potreby fyzického reštartu invertora.

Dostupné zariadenia

EPever IP-Plus Modul

Servisné atribúty

Vstupné napätie záťaže	DC vstupné napätie invertora na strane batérie
Teplota zariadenia
Teplota chladiča
Nízke vstupné napätie	Okamžitý odpojovací prah pri hlbokom vybití — iba na čítanie, nedá sa upraviť
Nízke vstupné napätie (5s)	Odpojovací prah pri hlbokom vybití s 5-sekundovým oneskorením — nastaviteľné cez servisnú akciu
Obnova nízkeho vstupného napätia	Napätie, pri ktorom sa invertor zotaví z ochrany pred hlbokým vybitím
Obnova vysokého vstupného napätia	Napätie, pri ktorom sa invertor zotaví z ochrany pred prepätím
Vysoké vstupné napätie (5s)	Odpojovací prah pri prepätí s 5-sekundovým oneskorením — nastaviteľné cez servisnú akciu
Vysoké vstupné napätie	Okamžitý odpojovací prah pri prepätí — iba na čítanie, nedá sa upraviť
Vysoký vstupný prúd	Ochranný prah nadprúdu — iba na čítanie, nedá sa upraviť
Obnova vysokého vstupného prúdu	Prúd, pri ktorom sa invertor zotaví z ochrany pred nadprúdom — iba na čítanie
Nastavenie výstupného AC napätia	Výstupné AC napätie — 220/230 V alebo 110/120 V podľa systému. Invertor sa reštartuje po zmene
Nastavenie výstupnej AC frekvencie	Výstupná AC frekvencia — 50 Hz alebo 60 Hz. Invertor sa reštartuje po zmene

Servisné akcie

Nastaviť nízke vstupné napätie - 5s
Nastaviť napätie obnovy nízkeho vstupného napätia
Nastaviť napätie obnovy vysokého vstupného napätia
Nastaviť vysoké vstupné napätie - 5s
Nastaviť výstupné AC napätie	Nastaviť výstupné AC napätie — 220 V alebo 230 V (systém 220 V) alebo 110/120 V (systém 110 V). Invertor sa reštartuje po zmene
Nastaviť výstupnú AC frekvenciu	Nastaviť výstupnú AC frekvenciu — 50 Hz alebo 60 Hz. Invertor sa reštartuje po zmene
Vymazať poruchy	Vymaže aktuálne aj historické poruchy a obnoví normálnu prevádzku invertora

IP-Plus

Čítanie (modul)

if(modbusr(D, 0x2000, bool), ADDWARNING("Device over temperature"));

var stat := modbusr(A,0x3202,Uint16);

if(!getbit(stat, 0), ADDWARNING("Standby"));
if(getbit(stat, 1), ADDWARNING("Faults"));
if(getbit(stat, 5), ADDWARNING("Output fail"));
if(getbit(stat, 6), ADDWARNING("High voltage side short-circuit"));
if(getbit(stat, 7), ADDWARNING("Input over-current"));
if(getbit(stat, 8), ADDWARNING("Abnormal Output voltage"));
if(getbit(stat, 9), ADDWARNING("Unable to stop discharging"));
if(getbit(stat, 10), ADDWARNING("Unable to discharge"));
if(getbit(stat, 11), ADDWARNING("Short-circuit"));

if getbits(stat,12,2) = 0x01
    ADDINFO("Medium load");
elseif getbits(stat,12,2) = 0x02
    ADDINFO("Nominal Load");
elseif getbits(stat,12,2) = 0x03
    ADDERROR("Overload");
end

if getbits(stat,14,2) = 0x01
    ADDWARNING("Low input voltage");
elseif getbits(stat,14,2) = 0x02
    ADDWARNING("High input voltage");
elseif getbits(stat,14,2) = 0x03
    ADDWARNING("No connect to the input power, etc.");
end

Servisné atribúty

Load input voltage [V]

modbusr(A, 0x3108, Uint16) / 100

Device temperature [℃]

modbusr(A, 0x3111, Int16) / 100

Heat sink temperature [℃]

modbusr(A, 0x3112, Int16) / 100

Low input voltage [V]

modbusr(H, 0x902F, Uint16) / 100

Low input voltage (5s) [V]

modbusr(H, 0x9030, Uint16) / 100

Low input voltage recovery voltage [V]

modbusr(H, 0x9031, Uint16) / 100

High input voltage recovery voltage [V]

modbusr(H, 0x9032, Uint16) / 100

High input voltage (5s) [V]

modbusr(H, 0x9033, Uint16) / 100

High input voltage [V]

modbusr(H, 0x9034, Uint16) / 100

High input current [A]

modbusr(H, 0x9035, Uint16) / 100

High input current recovery [A]

modbusr(H, 0x9036, Uint16) / 100

Output AC voltage setting [A]

modbusr(H, 0x9022, Uint16) / 100

Output AC frequency setting [Hz]

modbusr(H, 0x9023, Uint16) / 100

Servisné akcie

Set Low input voltage - 5s

Parametre: Voltage (1–100 V)

modbusw(H, 0x9030, Uint16, round(V * 100))

Set Low input voltage recovery voltage

Parametre: Voltage (1–100 V)

modbusw(H, 0x9031, Uint16, round(V * 100))

Set High input voltage recovery voltage

Parametre: Voltage (1–100 V)

modbusw(H, 0x9032, Uint16, round(V * 100))

Set High input voltage - 5s

Parametre: Voltage (1–100 V)

modbusw(H, 0x9033, Uint16, round(V * 100))

Set Output AC voltage

Parametre: Voltage

modbusw(H, 0x9022, Uint16, round(V * 100))

Set Output AC frequency

Parametre: Frequency

modbusw(H, 0x9023, Uint16, round(Hz * 100))

Clear the faults

modbusw(C, 0x13, bool, 1)

AC záťaž Premenná Len na čítanie

Výstupný výkon AC v kW — kombinuje dva registre do 32-bitovej hodnoty pre presné meranie výkonu

Servisné atribúty

Výstupné napätie záťaže	Výstupné AC napätie dodávané záťaži
Výstupný prúd záťaže	AC výstupný prúd odoberaný záťažou

Invertor ZAP/VYP Prepínač

Zapína alebo vypína výstup invertora — vyžaduje povolené diaľkové ovládanie (šablóna to rieši automaticky)

Hodnoty / Stavy: ON · OFF

Servisné akcie

Povoliť diaľkové ovládanie

Aktivuje režim diaľkového ovládania — vyžadované pred použitím príkazov ZAP/VYP invertora

Invertor ZAP/VYP

Čítanie stavu prepínača

MODBUSR(C, 0xf, Bool)

Zápis stavu prepínača

MODBUSW(C, 0xf, Bool, St)

Čítanie (modul)

if (!MODBUSR(C, 0x11, Bool), ADDWARNING("Remote control is disabled"))

Inicializácia

#enable Remote control
modbusw(C, 0x11, bool, 1)

Servisné akcie

Enable Remote control

MODBUSW(C, 0x11, Bool, 1)

Pripojenie: Modbus RTU • 115200 baud• 8N1 • Slave ID: $[SlaveId]

Možné vylepšenia (3)

A:0x3109 Load input current — DC input current (A). May always read 0 on some hardware models that don't support it
A:0x310A+0x310B Load input power — DC input power (W), 32-bit LE. Could complement the AC output power device
C:0x04 Power saving mode enable — Only SHI series supports this — other products do not support it

Stiahnuť šablónu

Zdroje

Inverter Communication Protocol V1.0 — Modbus Register Map
2026-03-27
PDF
IPower-Plus Series User Manual V3.3
solarv.de 2026-03-27
PDF
