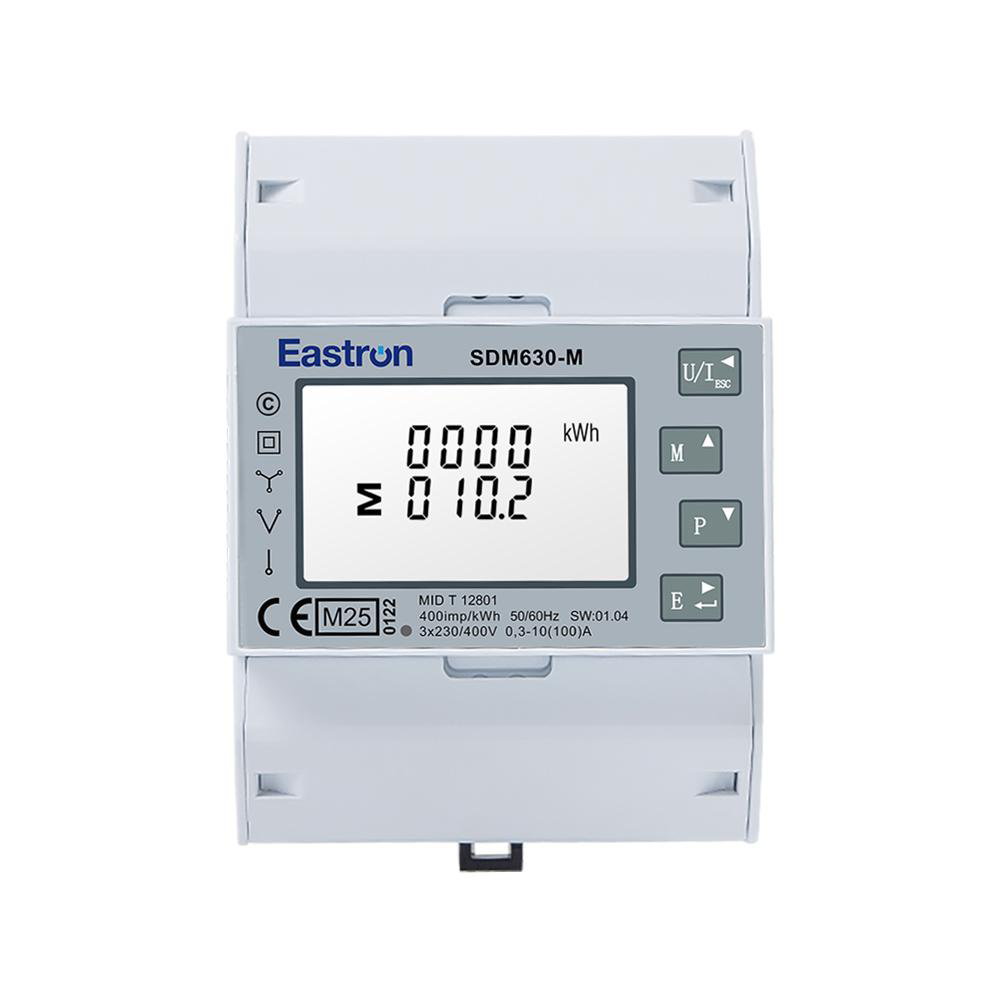

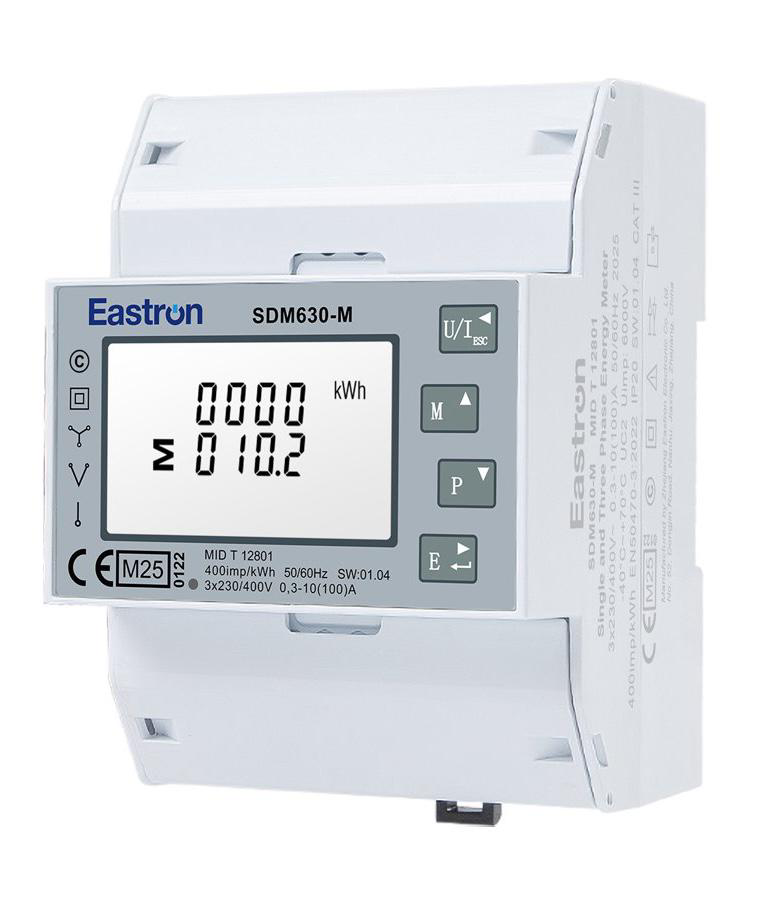

Eastron SDM630 je trojfázový elektromer na DIN lištu, ktorý komunikuje cez Modbus RTU po RS-485. Šablóna TapHome poskytuje 12 elektromerov pokrývajúcich celkovú energiu systému, energiu po fázach (L1/L2/L3), obojsmerné meranie importu/exportu a rozsiahle servisné atribúty pre napätie, prúd, účinník, jalový výkon, frekvenciu a fázové uhly.
Merač podporuje tri konfigurácie zapojenia: 3-fázové 4-vodičové (3P4W), 3-fázové 3-vodičové (3P3W) a jednofázové 2-vodičové (1P2W). Všetky hodnoty registrov sú vo formáte IEEE 754 Float32 v poradí Big Endian, čítané cez Modbus funkčný kód FC04 (vstupné registre).
Hardvérové zapojenie
Kabeláž RS-485
SDM630 má 2-vodičové rozhranie RS-485 s dvoma skrutkovými svorkami. Pripojte v topológii daisy-chain:
- A (svorka 27) na A+/D+ na TapHome RS-485
- B (svorka 28) na B-/D- na TapHome RS-485
Používajte výhradne topológiu daisy-chain. Zapojenie do hviezdy a odbočky spôsobujú odrazy signálu a poškodenie dát. Zakončite každý koniec zbernice odporom 120 ohm (minimálne 0,25 W).
Špecifikácia kábla:
- Typ: Krútený pár, tienený (Belden 8761 alebo ekvivalent)
- Impedancia: 120 ohm
- Maximálna dĺžka kábla: 1200 m
- Maximálny počet zariadení na zbernici: 32
Režimy zapojenia
Merač musí byť nakonfigurovaný pre správny typ zapojenia cez holding register 10 (chránený heslom):
| Typ systému | Hodnota | Popis |
|---|---|---|
| 3P4W | 3 | 3-fázové 4-vodičové (predvolené) |
| 3P3W | 2 | 3-fázové 3-vodičové |
| 1P2W | 1 | Jednofázové 2-vodičové |
Niektoré registre sú dostupné len v konkrétnych režimoch zapojenia. Napríklad napätia fáza-neutrál a prúd neutrála sú dostupné len v režime 3P4W, zatiaľ čo medzifázové napätia vyžadujú 3P4W alebo 3P3W.
Konfigurácia
Komunikačné parametre
Predvolené nastavenia Modbus zodpovedajú šablóne TapHome:
| Parameter | Predvolená hodnota | Možnosti |
|---|---|---|
| Baud rate | 9600 | 2400, 4800, 9600, 19200, 38400 |
| Dátové bity | 8 | Fixné |
| Parita | Žiadna | Žiadna, Párna, Nepárna |
| Stop bity | 2 | 1 (s paritou) alebo 2 (bez parity) |
| Slave ID | 1 | 1-247 |
Komunikačné nastavenia je možné zmeniť cez holding registre (FC03/FC16). Pre chránené parametre ako typ systému je potrebné heslo (predvolené: 0000). Heslo sa zapíše do holding registra 24 a automaticky sa uzamkne po 1 minúte nečinnosti.
Slave ID
Pri pripojení viacerých meračov SDM630 na jednu zbernicu RS-485 musí mať každý merač unikátne Slave ID (holding register 20, rozsah 1-247). Po importe šablóny TapHome upravte Slave ID v nastaveniach pripojenia modulu tak, aby zodpovedalo meraču.
Každý Modbus požiadavok dokáže načítať až 40 parametrov (80 registrov) naraz. Šablóna TapHome polluje celkové elektromery v 2,5-sekundových intervaloch a fázové elektromery v 15-sekundových intervaloch, čo udržiava vyťaženie zbernice zvládnuteľné aj pri viacerých meračoch.
Možnosti zariadenia
Šablóna vytvára 12 zariadení ModbusElectricityMeter organizovaných do troch skupín: celková energia, export (dodávka do siete) a import (odber zo siete). Každé zariadenie hlási kumulatívnu energiu (kWh) a okamžitý odber výkonu (kW).
Meranie celkovej energie
Štyri zariadenia sledujú celkovú spotrebu činnej energie:
- Celková energia (3-fázová) — celková systémová energia (A:342, kWh) a celkový odber výkonu (A:52, W prepočítané na kW). Toto zariadenie obsahuje 12 servisných atribútov poskytujúcich systémové priemery a súčty: priemerné medzifázové napätie, priemerné napätie fáza-neutrál, priemerný a súčet fázových prúdov, prúd neutrála, celkový zdanlivý výkon (VA), celkový jalový výkon (VAr), celkový účinník, celkový fázový uhol, frekvencia napájania (Hz), celková zdanlivá energia (kVAh) a celková jalová energia (kVArh).
- Celková energia L1 — celková činná energia fázy 1 (A:358, kWh) a výkon fázy 1 (A:12, W na kW). Servisné atribúty zahŕňajú napätie fáza-neutrál, prúd, zdanlivý výkon, jalový výkon, účinník, fázový uhol a jalovú energiu pre fázu 1.
- Celková energia L2 — celková činná energia fázy 2 (A:360, kWh) a výkon fázy 2 (A:14, W na kW). Rovnaké fázové servisné atribúty ako L1.
- Celková energia L3 — celková činná energia fázy 3 (A:362, kWh) a výkon fázy 3 (A:16, W na kW). Rovnaké fázové servisné atribúty ako L1.
Exportná energia (dodávka do siete)
Štyri zariadenia sledujú energiu dodávanú do siete, užitočné pre fotovoltické inštalácie:
- Exportná energia (3-fázová) — celková exportná energia (A:74, kWh) a exportný výkon odvodený zo záporných hodnôt celkového systémového výkonu (A:52).
- Exportná energia L1 — exportná energia fázy 1 (A:352, kWh) a exportný výkon fázy 1.
- Exportná energia L2 — exportná energia fázy 2 (A:354, kWh) a exportný výkon fázy 2.
- Exportná energia L3 — exportná energia fázy 3 (A:356, kWh) a exportný výkon fázy 3.
Importná energia (odber zo siete)
Štyri zariadenia sledujú energiu odoberanú zo siete:
- Importná energia (3-fázová) — celková importná energia (A:72, kWh) a importný výkon odvodený z kladných hodnôt celkového systémového výkonu (A:52).
- Importná energia L1 — importná energia fázy 1 (A:346, kWh) a importný výkon fázy 1.
- Importná energia L2 — importná energia fázy 2 (A:348, kWh) a importný výkon fázy 2.
- Importná energia L3 — importná energia fázy 3 (A:350, kWh) a importný výkon fázy 3.
Rozdelenie importu/exportu sa dosahuje čítaním znamienkového registra systémového výkonu (A:52). Kladné hodnoty indikujú odber zo siete (import), záporné hodnoty indikujú dodávku do siete (export). To je obzvlášť užitočné na monitorovanie vlastnej spotreby solárnej energie a interakcie so sieťou.
Ďalšie možnosti
SDM630 tiež poskytuje registre pre medzifázové napätia (L1-L2, L2-L3, L3-L1), celkové harmonické skreslenie (THD) napätia aj prúdu na každej fáze, priemerovanie dopytu prúdu po fázach so zaznamenanými maximami, čítače importnej/exportnej jalovej energie a meranie ampérhodín. Tieto je možné doplniť v budúcej aktualizácii šablóny.
Riešenie problémov
Žiadna komunikácia
- Overte, že kabeláž RS-485 je v topológii daisy-chain (nie hviezda)
- Skontrolujte pripojenie svoriek A/B — prehoďte A a B ak komunikácia nefunguje
- Potvrďte zakončenie zbernice: odpor 120 ohm na každom konci zbernice
- Overte, že baud rate v TapHome zodpovedá nastaveniu merača (predvolené 9600, 8N2)
- Skontrolujte, že Slave ID v TapHome zodpovedá meraču (predvolené 1)
Nesprávne hodnoty
- Potvrďte, že typ systému zapojenia (holding register 10) zodpovedá skutočnej inštalácii — nesprávny typ systému spôsobuje nulové alebo nesprávne hodnoty
- V režime 3P3W registre napätia fáza-neutrál vracajú nulu — to je očakávané správanie
- Prúd neutrála (A:224) ukazuje nulu v režime 3P3W — dostupný len v 3P4W
Poradie bajtov registrov
SDM630 štandardne používa poradie bajtov Big Endian (najvýznamnejší register prvý). Ak sa hodnoty zobrazujú ako extrémne veľké alebo malé čísla, skontrolujte konfiguráciu poradia bajtov. Šablóna TapHome používa BigEndianFloat, čo zodpovedá predvolenému nastaveniu merača.
