Daikin RTD-NET FBA-A(9)

Modbus RTU

Pridal

Posledná aktualizácia: 03. 2026

Oficiálna stránka Daikin

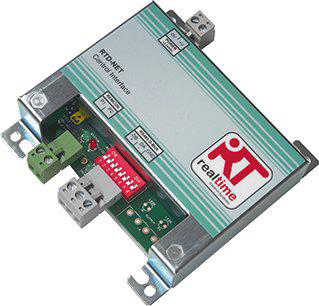

Daikin RTD-NET FBA-A(9) je Modbus RTU rozhranie (PCB) na centralizovaný monitoring a riadenie vnútorných jednotiek Daikin VRV, Sky Air, VAM a VKM. Pripája sa k vnútorným jednotkám cez sieť diaľkového ovládača Daikin P1/P2 a sprístupňuje riadiace a monitorovacie registre cez RS-485. Jeden RTD-NET dokáže spravovať až 16 vnútorných jednotiek ako jednu skupinu.

RTD-10 používa rovnaký rozloženie Modbus registrov a je plne kompatibilný s touto šablónou.

Hardvérové pripojenie

Prehľad PCB

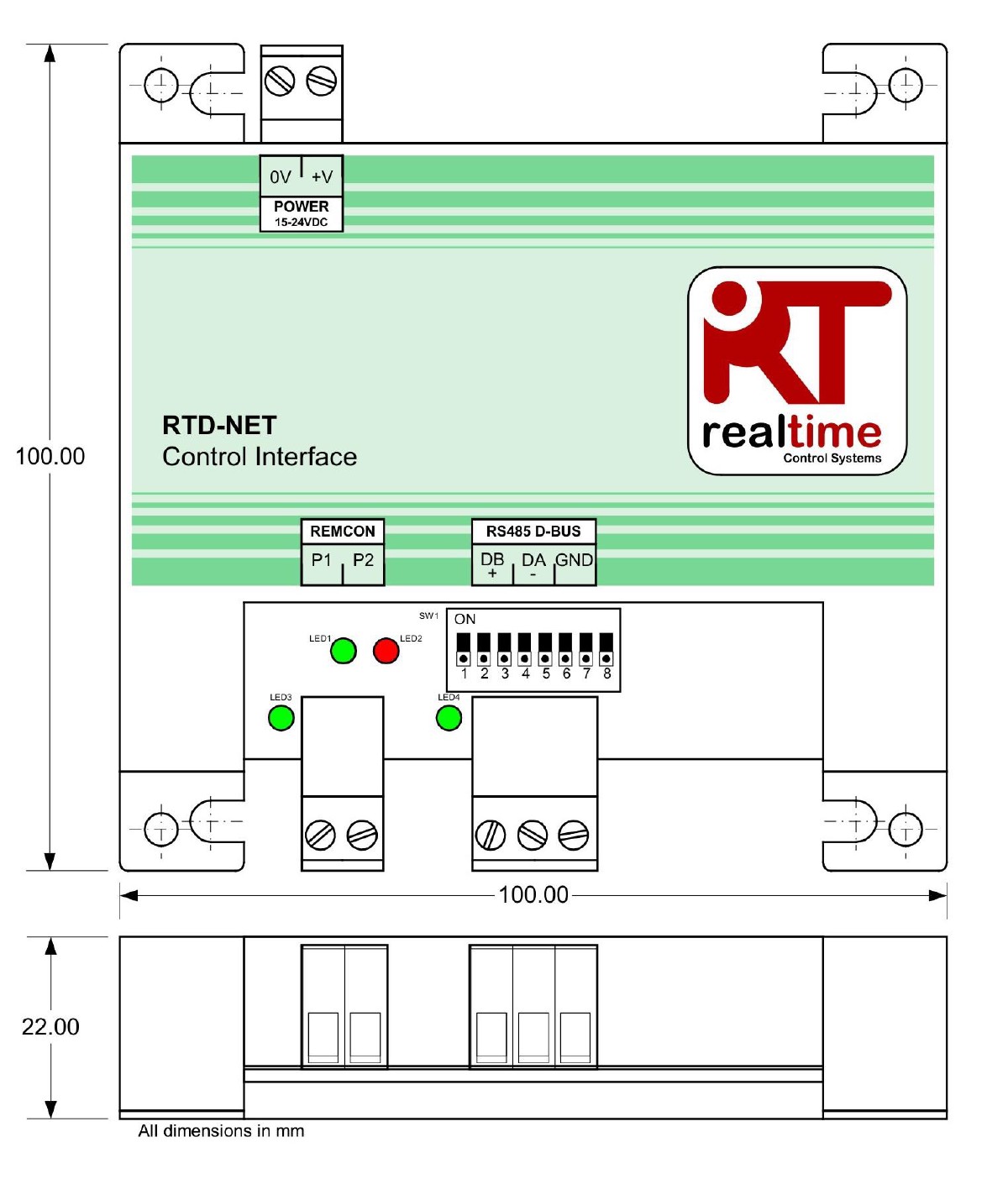

Rozloženie PCB Daikin RTD-NET zobrazujúce napájací konektor, terminály P1/P2 REMCON, terminály RS-485 D-BUS, DIP prepínač SW1 a stavové LED

Kľúčové komponenty na PCB:

POWER (0V / +V) — vstup jednosmerného napájania 15–24 V DC
REMCON (P1 / P2) — pripojenie k sieti diaľkového ovládača Daikin P1/P2
RS485 D-BUS (DB / DA / GND) — Modbus RTU komunikácia s TapHome
SW1 — 8-polohový DIP prepínač na nastavenie Modbus adresy a timeoutu
LED1 / LED2 — stavové indikátory (zelená / červená)
LED3 / LED4 — aktivita komunikácie P1/P2 a Modbus

Napájacie zapojenie

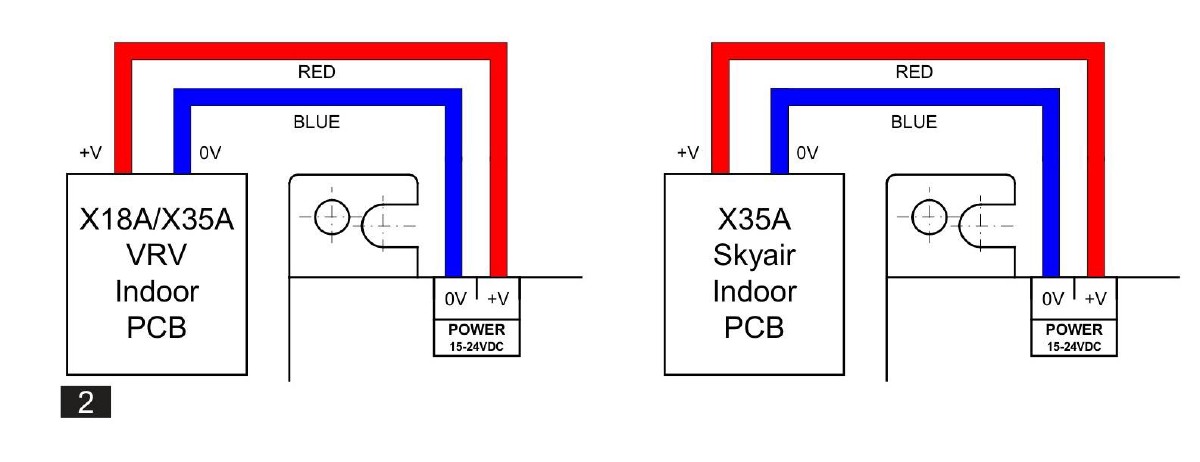

Zapojenie napájania Daikin RTD-NET z PCB vnútornej jednotky (X18A/X35A VRV, X35A Skyair)

Adresovanie DIP prepínačom

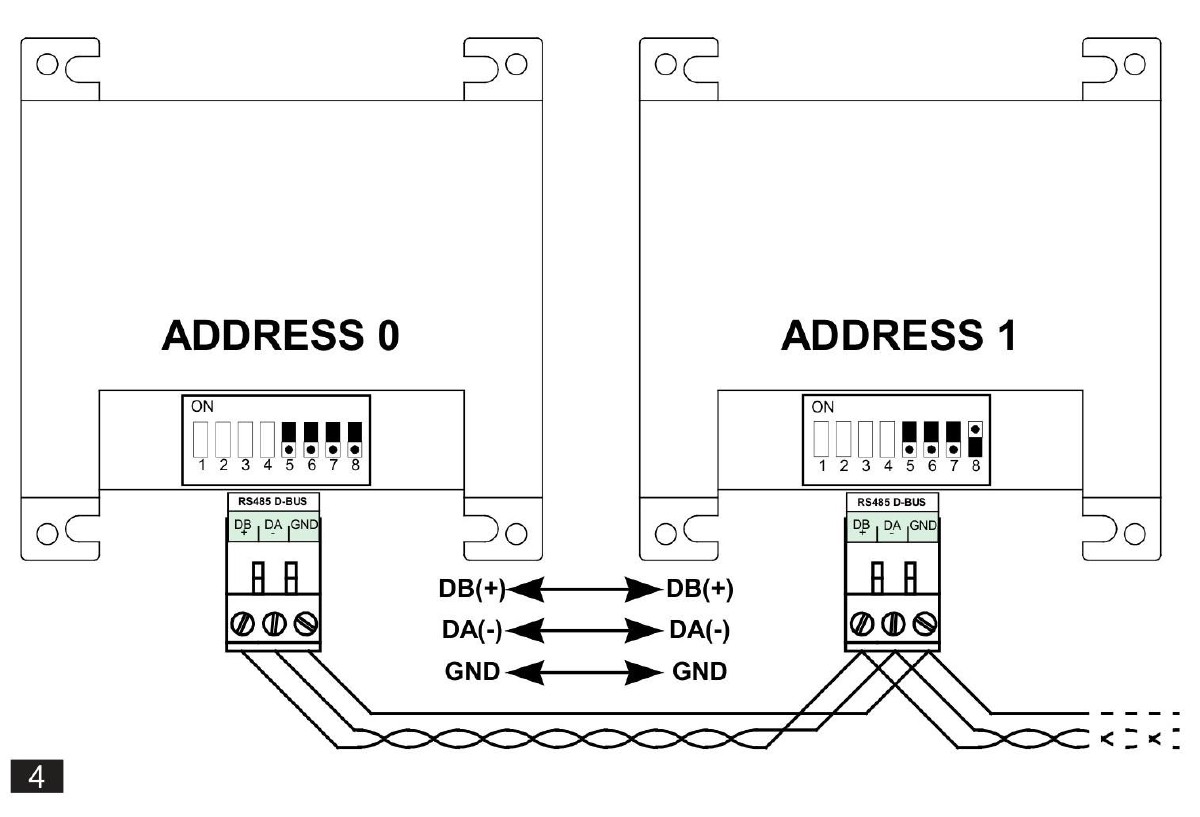

Konfigurácia adresy DIP prepínačom Daikin RTD-NET a mapovanie pinov RS-485 D-BUS (DB+, DA-, GND)

Topológia reťazového zapojenia P1/P2

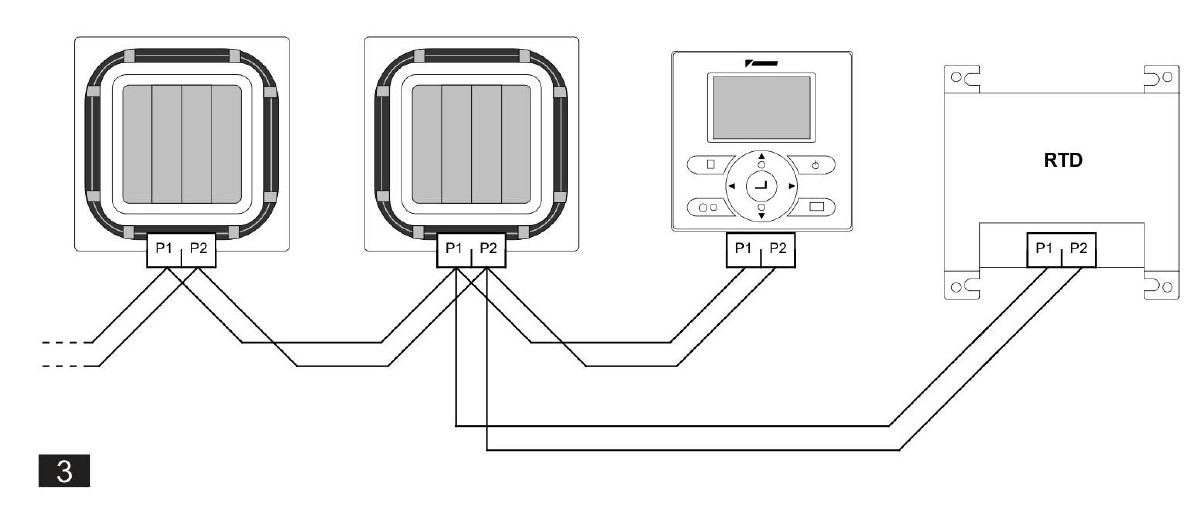

Reťazové zapojenie Daikin RTD-NET P1/P2 medzi vnútornými jednotkami a káblovým diaľkovým ovládačom

Napájanie: RTD-NET je napájaný z PCB vnútornej jednotky — pripojte k X18A alebo X35A na jednotkách VRV, X35A na jednotkách Sky Air, alebo X11A na jednotkách VAM/VKM. Súčasťou dodávky je 1 m kábel s konektorom.

Zapojenie RS-485 (3-vodičové pripojenie):

DB(+) → A+/D+ na TapHome RS-485
DA(-) → B-/D- na TapHome RS-485
GND → GND na napájacom zdroji TapHome (povinné)

Špecifikácia kábla:

Typ: 24 AWG krútený pár, tienený alebo netienený
Štandard: CAT3, CAT4 alebo CAT5
Maximálna dĺžka: 500 m
Topológia: iba reťazové zapojenie (hviezdicové a kruhové zapojenie nie je podporované)

Vodič GND musí byť prepojený medzi všetkými zariadeniami na zbernici RS-485. Ak sa používa tienený kábel, tienenie môže slúžiť ako prepojenie GND. GND pripojte k lokálnej zemi iba v jednom bode (jednobodové uzemnenie).

Sieť P1/P2: Pripojte terminály P1 a P2 k sieti Daikin P1/P2. Pripojiť je možné až 16 vnútorných jednotiek a jeden diaľkový ovládač. Maximálna dĺžka kábla P1/P2 je 500 m.

Infračervené prijímače BRC musia byť nastavené do režimu SUB (S), keď RTD-NET pracuje ako MAIN (M).

Konfigurácia

Adresovanie DIP prepínačom (SW1)

Modbus RTU slave adresa sa nastavuje pomocou DIP prepínača SW1, pozície 1–6 (binárne kódovanie, rozsah 0–63).

Príklady adries:

Adresa	SW1 (1)	SW1 (2)	SW1 (3)	SW1 (4)	SW1 (5)	SW1 (6)
0	OFF	OFF	OFF	OFF	OFF	OFF
1	ON	OFF	OFF	OFF	OFF	OFF
2	OFF	ON	OFF	OFF	OFF	OFF
3	ON	ON	OFF	OFF	OFF	OFF
10	OFF	ON	OFF	ON	OFF	OFF

Odporúčanie: Adresa 1 pre prvý adaptér (SW1-1 = ON, ostatné OFF).

Timeout Modbus mastera (SW1 pozície 7–8)

SW1 (7)	SW1 (8)	Správanie
OFF	OFF	Bez timeoutu
ON	OFF	Po 120 s bez zápisu do holding registra: všetky jednotky zapnuté s aktuálnymi nastaveniami, diaľkové ovládače odomknuté
OFF	ON	Po 120 s bez zápisu do holding registra: všetky jednotky zapnuté s aktuálnymi nastaveniami, stav zámku diaľkového ovládača nezmenený

Komunikačné parametre

Parameter	Hodnota
Prenosová rýchlosť	9600 (konfigurovateľná)
Parita	Žiadna (konfigurovateľná)
Stop bity	1
Dátové bity	8
Báza registrov	0

Možnosti zariadenia

Napájanie a prevádzkový režim jednotky

ON/OFF (H:5) — zapnutie alebo vypnutie všetkých vnútorných jednotiek
Prevádzkový režim (H:3) — výber režimu Auto, Vykurovanie, Ventilátor, Chladenie alebo Sušenie
Rýchlosť ventilátora (H:2) — výber Vyp, Nízka, Stredná alebo Vysoká. Dostupné rýchlosti závisia od modelu vnútornej jednotky
Smer lamiel (H:4) — ovládanie polohy lamiel: Stop, Kývanie, 0°, 20°, 45°, 70° alebo 90°

Monitorovanie teploty

Teplota diaľkového ovládača (A:50) — meranie izbovej teploty z káblového diaľkového ovládača s automatickým prepočtom °C x 100. Dostupné iba ak je pripojená presne jedna vnútorná jednotka a diaľkový ovládač je v režime Sub

Teplotný snímač tiež sprístupňuje servisné atribúty pre teploty spätného vzduchu všetkých pripojených jednotiek: Priemer spätného vzduchu (A:23), Minimum spätného vzduchu (A:25) a Maximum spätného vzduchu (A:26), ako aj Prevádzkový režim DO (A:51) zobrazujúci, či systém je nečinný, vykuruje, chladí alebo v kombinovanom režime.

Riadenie vetrania VAM/VKM

Zariadenie Rýchlosť ventilátora zahŕňa dva servisné atribúty pre vetracie jednotky VAM a VKM:

Riadenie klapky (H:30) — nastavenie režimu vetrania: Auto, Krížový prúd / Rekuperácia tepla alebo Bypass
Rýchlosť ventilátora VAM (H:31) — nastavenie intenzity vetrania: Nízka alebo Vysoká

Režimy aktualizácie a obmedzenie ovládania

Modul sprístupňuje komplexnú sadu servisných atribútov na správu spôsobu posielania riadiacich hodnôt do vnútorných jednotiek:

Registre režimu aktualizácie (H:10–H:15) určujú správanie pre každý riadiaci parameter (Globálny, Setpoint, Rýchlosť ventilátora, Režim, Lamely, Napájanie):

Režim aktualizácie	Diaľkový ovládač	Správanie
LastTouch (predvolený)	Odomknutý	Aktualizácia pri každom zápise, aj keď sa hodnota nezmenila
Central	Zamknutý	Tlačidlá diaľkového ovládača zamknuté, hodnota sa opakovane zapisuje
Local	Odomknutý	Do jednotky sa neposielajú aktualizácie
OnChange	Odomknutý	Aktualizácia iba pri zmene hodnoty

Servisná akcia Control Update umožňuje nastaviť všetkých šesť parametrov režimu aktualizácie naraz.

Registre obmedzenia ovládania obmedzujú, čo môžu koncoví používatelia meniť z diaľkového ovládača:

SetPoint (H:1) — aktuálna hodnota nastavenej teploty
SetPoint Min / Max (H:20, H:21) — obmedzenie povoleného rozsahu nastavenej teploty (0 = bez obmedzenia)
Fanspeed Inhibit (H:23) — bitová maska na zakázanie konkrétnych rýchlostí ventilátora
Mode Inhibit (H:24) — bitová maska na zakázanie konkrétnych prevádzkových režimov
Louvre Inhibit (H:24) — bitová maska na zakázanie konkrétnych polôh lamiel

Servisná diagnostika

ReadScript modulu monitoruje tri stavové registre a hlási ich ako chyby alebo varovania v TapHome:

Porucha jednotky (A:21) — ak niektorá vnútorná jednotka hlási poruchu, zobrazí sa chyba s kódom poruchy z A:22
Odmrazovanie (A:35) — ak je niektorá jednotka v cykle odmrazovania, zobrazí sa varovanie
Alarm filtra (A:24) — ak niektorá jednotka hlási alarm filtra, zobrazí sa chyba

Servisný atribút Počet jednotiek (A:20) zobrazuje počet vnútorných jednotiek detekovaných na sieti P1/P2 a Súhrn prevádzky jednotiek (A:30) hlási tepelnú aktivitu skupiny (Nečinnosť/Ventilátor, Vykurovanie, Chladenie alebo Vykurovanie a Chladenie).

Ďalšie možnosti

RTD-NET tiež sprístupňuje vstupné registre pre jednotlivé jednotky na individuálne monitorovanie až 16 vnútorných jednotiek, vrátane teploty spätného vzduchu, stavu porúch, kódov porúch, alarmov filtrov, teplôt na vstupe/výstupe výmenníka a tepelného stavu. Riadenie Smart Grid (H:55), dostupné na súvisiacom adaptéri EKMBPP1, nie je zahrnuté v tejto šablóne. Tieto funkcie môžu byť pridané v budúcej aktualizácii šablóny.

Stavové LED indikátory

Stav LED	Význam
LED1 + LED2 striedavo	Režim vyhľadávania P1/P2 (zapnutie, konfigurácia jednotky)
LED1 trvalo svieti, LED2 zhasnutá	Normálna prevádzka, bez poruchy
LED1 svieti, LED2 bliká	Aspoň jedna vnútorná jednotka v poruche
LED1 bliká, LED2 zhasnutá	Chyba konfigurácie zariadenia
LED1 zhasnutá, LED2 bliká pomaly	Chýbajúca klimatizačná jednotka (porucha U5)
LED1 bliká, LED2 bliká	Timeout komunikácie RS-485

Riešenie problémov

Žiadna Modbus komunikácia (žiadna aktivita LED)

Skontrolujte RS-485 káble:
- DB(+) správne pripojený k A+/D+ na TapHome
- DA(-) správne pripojený k B-/D- na TapHome
- GND pripojený — najčastejší problém
Overte Modbus slave adresu na DIP prepínači SW1 (pozície 1–6)
Potvrďte nastavenie TapHome: 9600 baud, žiadna parita, 1 stop bit
Skontrolujte topológiu káblov — iba reťazové zapojenie, žiadne hviezdicové alebo kruhové zapojenie
Overte, že maximálna dĺžka kábla nepresahuje 500 m

Vnútorná jednotka nenájdená (LED1 zhasnutá, LED2 bliká pomaly)

Skontrolujte P1/P2 káble medzi RTD-NET a vnútornou jednotkou
Overte, že vnútorná jednotka je zapnutá
Počkajte aspoň 1 minútu po zapnutí na nadviazanie P1/P2 komunikácie
Reštartujte adaptér odpojením a opätovným pripojením napájania

Teplota DO zobrazuje nulu alebo nie je dostupná

Teplota diaľkového ovládača (A:50) je dostupná iba ak je pripojená presne jedna vnútorná jednotka a diaľkový ovládač je nakonfigurovaný ako MAIN. Pri viacerých jednotkách alebo RTD-NET v režime MAIN tento register nevracia dáta.

Varovanie timeout (LED1 + LED2 obe blikajú)

Ak sú pozície DIP prepínača 7–8 nakonfigurované na timeout a TapHome prestane zapisovať holding registre na viac ako 120 sekúnd, RTD-NET prepne všetky jednotky do zapnutého stavu s aktuálnymi nastaveniami a na LED indikátoroch signalizuje timeout. Zabezpečte, aby TapHome pravidelne čítal a zapisoval registre.

Dostupné zariadenia

Daikin RTD-NET FBA-A(9) Modul

Servisné atribúty

Súhrn prevádzky jednotiek	Tepelná aktivita skupiny — Nečinnosť/Ventilátor, Vykurovanie, Chladenie, Vykurovanie a Chladenie
Globálna aktualizácia	Režim aktualizácie pre všetky riadiace parametre — Last Touch, Central, Local, OnChange
Aktualizácia setpointu
Aktualizácia rýchlosti ventilátora
Aktualizácia režimu
Aktualizácia lamiel
Aktualizácia napájania
SetPoint	Aktuálna hodnota nastavenej teploty v °C
SetPoint Min	Minimálny povolený setpoint — 0 znamená bez obmedzenia
Setpoint Max	Maximálny povolený setpoint — 0 znamená bez obmedzenia
Fanspeed Inhibit	Bitová maska obmedzujúca dostupné rýchlosti ventilátora — 0 znamená bez obmedzenia
Mode Inhibit	Bitová maska obmedzujúca dostupné prevádzkové režimy — 0 znamená bez obmedzenia
Louvre Inhibit	Bitová maska obmedzujúca dostupné polohy lamiel — 0 znamená bez obmedzenia
Počet jednotiek	Počet vnútorných jednotiek detekovaných na sieti P1/P2

Servisné akcie

Control Update

Nastaví režim aktualizácie pre všetkých šesť riadiacich parametrov naraz

Daikin RTD-NET FBA-A(9)

Čítanie (modul)

IF(MODBUSR(A, 21, Uint16) = 1, ADDERROR("At least one unit in fault", MODBUSR(A, 22, Uint16)));
IF(MODBUSR(A, 35, Uint16) = 1, ADDWARNING("At least one unit in defrost"));
IF(MODBUSR(A, 24, Uint16) = 1, ADDERROR("At least one unit in filter alarm"));

Servisné atribúty

Summary of unit operation

Switch(MODBUSR(A, 30, Uint16), 0, "Idle/Fan", 1, "Heating", 2, "Cooling", 3, "Heat & Cool", "Unknown");

Global Update

var gu := MODBUSR(H, 10, Uint16);
SWITCH(gu, 0, "Last Touch", 1, "Central", 2, "Local", 3,"OnChange", "Unknown")

Setpoint Update

var se := MODBUSR(H, 11, Uint16);
SWITCH(se, 0, "Last Touch", 1, "Central", 2, "Local", 3,"OnChange", "Unknown")

Fanspeed Update

var fe := MODBUSR(H, 12, Uint16);
SWITCH(fe, 0, "Last Touch", 1, "Central", 2, "Local", 3,"OnChange", "Unknown")

Mode Update

var mu := MODBUSR(H, 13, Uint16);
SWITCH(mu, 0, "Last Touch", 1, "Central", 2, "Local", 3,"OnChange", "Unknown")

Louvre Update

var se := MODBUSR(H, 14, Uint16);
SWITCH(se, 0, "Last Touch", 1, "Central", 2, "Local", 3,"OnChange", "Unknown")

Power Update

var pow := MODBUSR(H, 15, Uint16);
SWITCH(pow, 0, "Last Touch", 1, "Central", 2, "Local", 3,"OnChange", "Unknown")

SetPoint

MODBUSR(H, 1, Uint16);

SetPoint Min

var sm := MODBUSR(H, 20, Uint16);
IF(sm = 0,"No limit", sm);

Setpoint Max

var sm := MODBUSR(H, 21, Uint16);
IF(sm = 0,"No limit", sm);

Fanspeed Inhibit

var sm := MODBUSR(H, 23, Uint16);
IF(sm = 0,"No limit", sm);

Mode Inhibit

var sm := MODBUSR(H, 24, Uint16);
IF(sm = 0,"No limit", sm);

Louvre Inhibit

var sm := MODBUSR(H, 24, Uint16);
IF(sm = 0,"No limit", sm);

Unit Count

var uc := MODBUSR(A, 20, Uint16);
uc + " unit" + IF(uc != 1, "s", "");

Servisné akcie

Control Update

Parametre: Global Update, Setpoint Update, Fanspeed Update, Mode Update, Louvre Update, Power Update

MODBUSW(H, 10, Uint16, gu);
MODBUSW(H, 11, Uint16, su);
MODBUSW(H, 12, Uint16, fu);
MODBUSW(H, 13, Uint16, mu);
MODBUSW(H, 14, Uint16, lu);
MODBUSW(H, 15, Uint16, pu);

Rýchlosť ventilátora Viacstavový prepínač

Riadenie rýchlosti ventilátora — Vyp, Nízka, Stredná, Vysoká

Hodnoty / Stavy: ${level_0Of3} · Low · Medium · High

Rýchlosť ventilátora

Čítanie stavu prepínača

MODBUSR(H, 2, UInt16)

Zápis stavu prepínača

MODBUSW(H, 2, UInt16, Mu)

Servisné atribúty

Damper Control

Switch(MODBUSR(H, 30, Uint16), 0, "Auto", 1, "Cross Flow / Heat Recovery", 2, "Bypass", "Unknown");

VAM Fanspeed

Switch(MODBUSR(H, 31, Uint16),1, "Low", 2, "High", "Unknown");

Smer lamiel Viacstavový prepínač

Poloha lamiel prúdenia vzduchu — Stop, Kývanie, 0°, 20°, 45°, 70°, 90°

Hodnoty / Stavy: Swing · 0° · 20° · 45° · 70° · 90°

ON/OFF Prepínač

Hodnoty / Stavy: ON · OFF

Teplota diaľkového ovládača Teplotný senzor Len na čítanie

Izbová teplota z káblového diaľkového ovládača (°C) — dostupná iba s jednou vnútornou jednotkou v režime Sub

Servisné atribúty

Prevádzkový režim DO	Prevádzka diaľkového ovládača — Nečinnosť/Ventilátor, Vykurovanie, Chladenie, Vykurovanie a Chladenie
Minimum spätného vzduchu	Minimálna teplota spätného vzduchu zo všetkých vnútorných jednotiek (°C)
Maximum spätného vzduchu	Maximálna teplota spätného vzduchu zo všetkých vnútorných jednotiek (°C)
Priemer spätného vzduchu	Priemerná teplota spätného vzduchu skupiny zo všetkých vnútorných jednotiek (°C)

Teplota diaľkového ovládača

Čítanie teploty

MODBUSR(A, 50, Uint16) / 100

Servisné atribúty

RC Operation Mode

var om := MODBUSR(A, 51, UInt16);
Switch(om, 0, "Idle/Fan", 1, "Heating", 2, "Cooling", 3, "Heat & Cool", "Unknown");

Return Air Min

MODBUSR(A, 25, Uint16)/100 + "°C"

Return Air Max

MODBUSR(A, 26, Uint16)/100 + "°C"

Return Air Average

MODBUSR(A, 23, Uint16)/100 + "°C"

Prevádzkový režim Viacstavový prepínač

Prevádzkový režim HVAC — Auto, Vykurovanie, Ventilátor, Chladenie, Sušenie

Hodnoty / Stavy: Auto · Heat · Fan · Cool · Dry

Pripojenie: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]

Možné vylepšenia (4)

H:22 Fan Speed Inhibit — Bitmask — inhibit specific fan speeds (template uses H:23 for Fanspeed Inhibit which may be a register error; H:22 is the documented fan speed inhibit register)
H:25 Louvre Inhibit (correct register) — Template reads H:24 for both Mode Inhibit and Louvre Inhibit — likely a copy-paste error; the actual louvre inhibit register should be H:25
A:22 Error Code (group) — Read by module readscript as ADDERROR parameter, but not exposed as a standalone service attribute
H:55 Smart Grid — 0=Free running, 1=Forced off, 2=Recommended on, 3=Forced on. Present in EKMBPP1 template but absent from RTD-NET template

Stiahnuť šablónu

Zdroje

RTD-NET Installation Instructions (18870-1.06)
www.daikin.eu 2026-03-24
PDF
Daikin RTD-NET Application Note (NorthBT)
www.northbt.com 2026-03-24
PDF

Adresa	SW1 (1)	SW1 (2)	SW1 (3)	SW1 (4)	SW1 (5)	SW1 (6)
0	OFF	OFF	OFF	OFF	OFF	OFF
1	ON	OFF	OFF	OFF	OFF	OFF
2	OFF	ON	OFF	OFF	OFF	OFF
3	ON	ON	OFF	OFF	OFF	OFF
10	OFF	ON	OFF	ON	OFF	OFF

Adresa	SW1 (1)	SW1 (2)	SW1 (3)	SW1 (4)	SW1 (5)	SW1 (6)
0	OFF	OFF	OFF	OFF	OFF	OFF
1	ON	OFF	OFF	OFF	OFF	OFF
2	OFF	ON	OFF	OFF	OFF	OFF
3	ON	ON	OFF	OFF	OFF	OFF
10	OFF	ON	OFF	ON	OFF	OFF

Adresa	SW1 (1)	SW1 (2)	SW1 (3)	SW1 (4)	SW1 (5)	SW1 (6)
0	OFF	OFF	OFF	OFF	OFF	OFF
1	ON	OFF	OFF	OFF	OFF	OFF
2	OFF	ON	OFF	OFF	OFF	OFF
3	ON	ON	OFF	OFF	OFF	OFF
10	OFF	ON	OFF	ON	OFF	OFF
