Daikin Altherma 3 DCOM-RW Tepelné čerpadlo

Modbus RTU

Submitted by

Last updated: 03. 2026

Vyžaduje externú bránu
Daikin DCOM-LT/MB

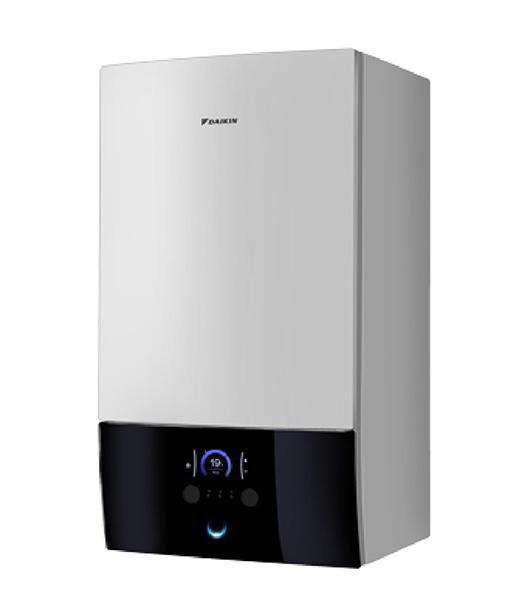

Daikin Altherma 3 DCOM-RW Tepelné čerpadlo

Daikin Altherma 3 je séria tepelných čerpadiel vzduch-voda zahŕňajúca modely Altherma 3 R, Altherma 3 H MT a Altherma 3 H HT. TapHome sa pripája k tepelnému čerpadlu cez DCOM-LT/MB Modbus RTU gateway, ktorý komunikuje s Altherma cez zbernicu P1P2 a sprístupňuje registre cez RS-485.

Toto je pokročilá šablóna DCOM-RW s 10 zariadeniami, ošetrením chýb na úrovni modulu cez readscript (ADDERROR/ADDWARNING), 10 servisnými atribútmi na úrovni modulu pre monitorovanie stavu systému a servisnými akciami na úrovni zariadení pre správu nastavení s validáciou parametrov. Prepínače používajú Bool dátové typy pre spoľahlivé ovládanie.

Hľadáte viac samostatných zariadení? Pozrite si štandardnú šablónu Altherma 3 s 20 individuálnymi zariadeniami pokrývajúcimi stav odmrazovania, ekvitermické nastavenia, diagnostiku kompresora a ďalšie teplotné senzory.

Hardvérové pripojenie

Prehľad gateway DCOM-LT/MB

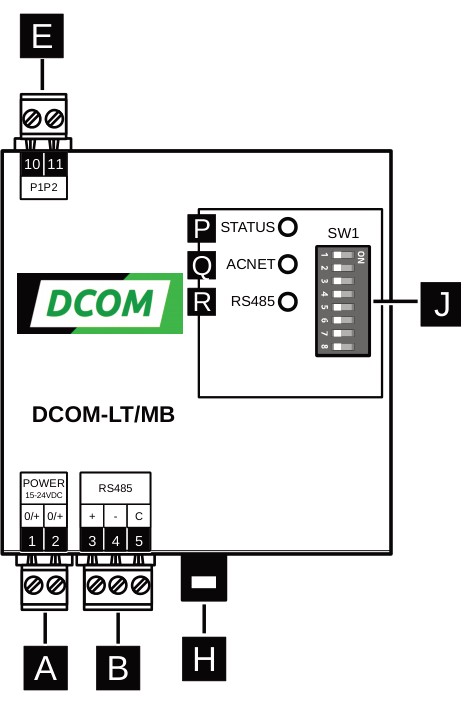

Rozloženie komponentov gateway DCOM-LT/MB so svorkami, LED diódami a DIP prepínačmi

Gateway DCOM-LT/MB (model S34-001) sa montuje na DIN lištu a má nasledujúce pripojenia:

Svorky 1–2 (A) — Napájanie: 15–24 VDC regulované, minimálne 100 mA
Svorky 3–5 (B) — RS-485: + (svorka 3), - (svorka 4), C/spoločný (svorka 5)
Svorky 10–11 (E) — Pripojenie zbernice P1P2 k vnútornej jednotke Altherma
SW1 (J) — 8-polohový DIP prepínač pre Modbus adresu a prevádzkový režim
LED (P, Q, R) — Indikátory Status, ACNET (P1P2), RS485

Zapojenie RS-485

Pripojte pomocou 3-vodičového RS-485 prepojenia medzi DCOM-LT/MB a TapHome:

Svorka 3 (+) → A+/D+ na TapHome RS-485
Svorka 4 (-) → B-/D- na TapHome RS-485
Svorka 5 (C) → GND/Common na TapHome

Špecifikácia kábla:

Typ: tienený krútený pár (Belden 8761 alebo ekvivalent)
Minimálny prierez: 0,33 mm²
Odpor: ≤ 60 Ω/km
Maximálna dĺžka zbernice: 1000 m
Maximálny počet zariadení na zbernici: 32 (vrátane Modbus master)

Spoločný vodič (svorka 5/C) musí byť prepojený medzi DCOM-LT/MB a TapHome. Bez správneho spoločného prepojenia dôjde ku komunikačným chybám. Tienenie uzemnite len na jednom mieste.

Terminovanie nie je potrebné pri 9600 baud pre dĺžky siete do 1000 m. DCOM-LT/MB má interné failsafe predpätie, takže externé predpäťové rezistory nie sú potrebné. Ak sa terminovanie používa, je nutné pridať aj failsafe predpäťový obvod.

Pripojenie P1P2

Pripojte svorky P1P2 (10, 11) ku kompatibilnému diaľkovému ovládaču Altherma LT Master (napr. MM4 alebo ekvivalent).

Kompatibilita s Altherma 2: DCOM-LT/MB je možné s Altherma 2 použiť len cez adaptér Remcon/LT LAN. NEPRIPÁJAJTE DCOM priamo k jednotkám Altherma 2 (EKRUCBL / EKRUEHBL).

Konfigurácia

Nastavenie adresy DIP prepínačom

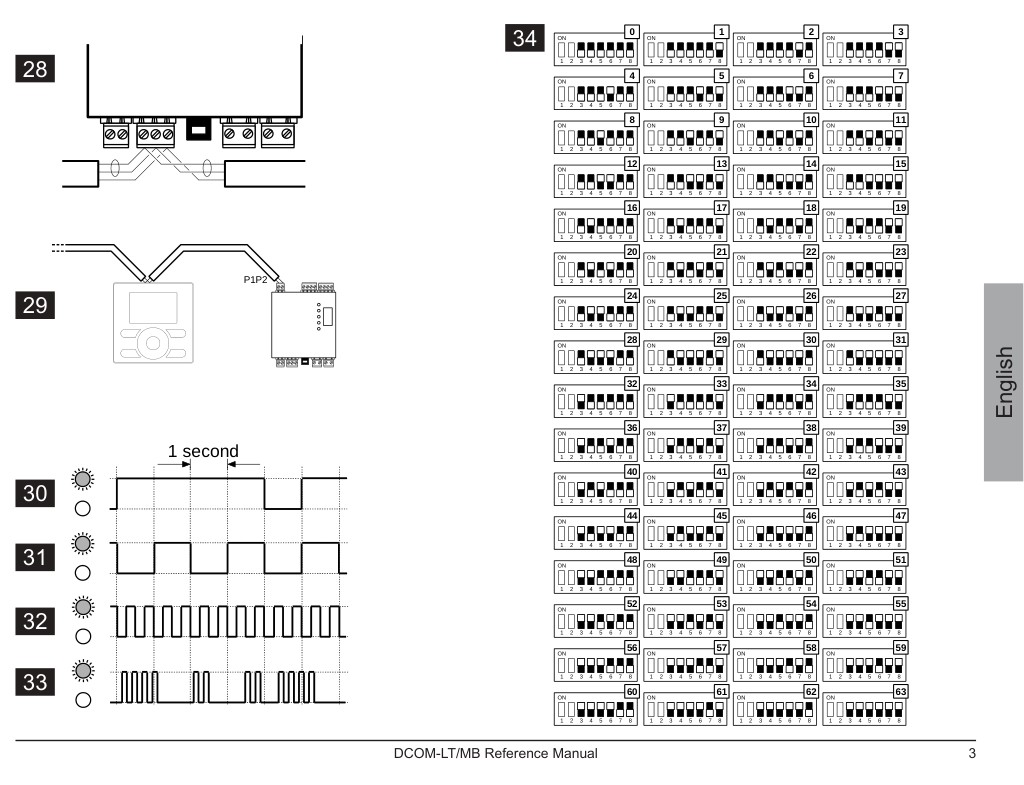

Detail zapojenia DCOM-LT/MB a referenčná tabuľka adries DIP prepínača

8-polohový DIP prepínač SW1 konfiguruje Modbus slave adresu a prevádzkový režim:

Prepínač	Funkcia
SW1.1 + SW1.2	Výber Smart Grid / prevádzkového režimu
SW1.3 + SW1.4	Modbus slave adresa (1–4)
SW1.5	Funkcia Smart Grid (s SW1.1, SW1.2)
SW1.6–SW1.8	Rezervované

Výber Modbus adresy (SW1.3 a SW1.4):

SW1.3	SW1.4	Adresa
OFF	OFF	1 (predvolená)
OFF	ON	2
ON	OFF	3
ON	ON	4

Komunikačné parametre

Parameter	Hodnota
Protokol	Modbus RTU
Prenosová rýchlosť	9600
Dátové bity	8
Parita	Žiadna
Stop bity	1

Synchronizácia

Po zapnutí sa DCOM-LT/MB synchronizuje s jednotkou Altherma Master. Tento proces môže trvať až 8 minút. Počas synchronizácie vracajú čítania registrov špeciálnu hodnotu 32765 („Čakanie na hodnotu").

Špeciálne návratové hodnoty:

Hodnota	Význam
32765	Čakanie na hodnotu — prebieha synchronizácia
32766	Register nedostupný v aktuálnej konfigurácii
32767	Register nepodporovaný pripojenou jednotkou

Po prvom zapnutí alebo reštarte počkajte až 8 minút na úplnú synchronizáciu DCOM pred riešením chýbajúcich hodnôt registrov. Status LED zmení farbu zo žltej (synchronizácia) na trvalo zelenú, keď je pripravený.

Možnosti zariadení

Táto šablóna poskytuje 10 zariadení s Bool dátovými typmi pre prepínače, readscript na úrovni modulu s ADDERROR/ADDWARNING pre ošetrenie chýb, 10 servisných atribútov na úrovni modulu pre monitorovanie stavu systému a servisné akcie na úrovni zariadení pre správu nastavení s min/max validáciou. Prietok je uvádzaný v m³/h (nie l/min).

Monitorovanie teplôt

Všetky teplotné senzory používajú formát comp14 (16-bitová hodnota so znamienkom delená 100 pre °C). Šablóna túto konverziu vykonáva automaticky.

Vonkajšia teplota (A:44) — vonkajšia teplota okolia
Teplota TÚV (A:43) — teplota zásobníka teplej úžitkovej vody
Teplota spiatočky (A:42) — teplota spiatočky vykurovacieho okruhu
Teplota chladiva (A:45) — teplota kvapalného chladiva
Prietok (A:49) — prietok vody v m³/h

Ďalšie teplotné údaje sú dostupné ako servisné atribúty na úrovni modulu: Teplota vody pred PHE (A:40) a Teplota vody pred BUH (A:41).

Riadenie vykurovania a chladenia

Vykurovanie/Chladenie Zap/Vyp (H:4) — hlavný prepínač vykurovania a chladenia
Prevádzkový režim (H:3) — prevádzkový režim: Auto, Kúrenie alebo Chladenie

Zariadenie Prevádzkový režim obsahuje 4 servisné atribúty čítajúce aktuálne nastavenia (výstupná voda vykurovanie/chladenie, izbový termostat vykurovanie/chladenie) s ošetrením 32766=„Nedostupné" a 4 servisné akcie na zápis jednotlivých nastavení s definovanými rozsahmi:

Nastaviť výstupnú vodu pre vykurovanie (H:1, 25–55°C)
Nastaviť výstupnú vodu pre chladenie (H:2, 5–22°C)
Nastaviť izbový termostat pre vykurovanie (H:6, 12–30°C)
Nastaviť izbový termostat pre chladenie (H:7, 15–35°C)

Riadenie TÚV (teplej úžitkovej vody)

Ohrev TÚV Zap/Vyp (H:12) — spustenie cyklu ohrevu TÚV
Booster režim TÚV (H:13) — zapnutie pomocného/booster ohrievača pre TÚV

Zariadenie Ohrev TÚV obsahuje servisný atribút zobrazujúci aktuálne nastavenie ohrevu TÚV (H:10) a servisnú akciu na nastavenie teploty ohrevu TÚV (30–60°C).

Monitorovanie stavu systému (servisné atribúty na úrovni modulu)

Readscript modulu poskytuje ošetrenie chýb s ADDERROR/ADDWARNING na základe registra A:21 (Chyba jednotky). Nasledujúce hodnoty stavu systému sú sprístupnené ako servisné atribúty na úrovni modulu:

Obehové čerpadlo (A:30) — stav čerpadla (ZAP/VYP/Nedostupné)
Chod kompresora (A:31) — stav behu kompresora
Chod booster ohrievača (A:32) — stav booster ohrievača
Dezinfekčná prevádzka (A:33) — stav cyklu dezinfekcie proti legionelle
Odmrazovanie/Štart (A:35) — stav cyklu odmrazovania alebo štartu
Horúci štart (A:36) — stav horúceho štartu
3-cestný ventil (A:37) — poloha ventilu: Vykurovanie alebo TÚV
Prevádzkový režim (aktuálny) (A:38) — aktuálny prevádzkový režim: Kúrenie alebo Chladenie
Teplota vody pred PHE (A:40) — teplota výstupnej vody pred doskovým výmenníkom tepla
Teplota vody pred BUH (A:41) — teplota výstupnej vody pred záložným ohrievačom
Tichý režim (H:9) — prepínač tichého režimu

Ďalšie možnosti

DCOM-LT/MB sprístupňuje aj registre pre posun ekvitermickej krivky pre chladenie (H:55), dekódovanie kódu chyby jednotky (A:22 formát text14 + A:23 podkód) a čítanie izbovej teploty (A:50). Tieto je možné pridať v budúcej aktualizácii šablóny.

LED indikátory stavu

DCOM-LT/MB má tri LED indikátory:

LED	Normálny stav	Chyba
Status	Trvalo zelená — synchronizovaný, bez poruchy	Trvalo červená — porucha jednotky; pomalé červené blikanie — timeout
ACNET	Zelený záblesk — normálna komunikácia P1P2	Červený záblesk/trvalo — chyby P1P2
RS485	Zelený záblesk — normálna Modbus komunikácia	Červený záblesk/trvalo — chyby RS-485

Po zapnutí sa všetky LED zmenia z červenej na zelenú, potom Status LED začne blikať žlto počas čakania na synchronizáciu s Altherma Master.

Riešenie problémov

Status LED žltá (čakanie na Master)

Skontrolujte prepojenie kábla P1P2 medzi DCOM-LT/MB a vnútornou jednotkou Altherma
Overte, že jednotka Altherma je zapnutá a v prevádzke
Počkajte až 8 minút na úvodnú synchronizáciu — ak Status LED zostane žltá dlhšie ako 10 minút, DCOM sa automaticky pokúsi znova
Ak Status LED bliká červeno (timeout), skontrolujte zapojenie P1P2 a reštartujte DCOM

RS-485 LED červená (komunikačné chyby)

Skontrolujte zapojenie RS-485: + (svorka 3) na A+/D+, - (svorka 4) na B-/D-, C (svorka 5) na common
Overte, že Modbus slave adresa na DIP prepínačoch SW1.3 a SW1.4 zodpovedá konfigurácii TapHome
Potvrďte komunikačné parametre: 9600 baud, 8 dátových bitov, bez parity, 1 stop bit
Pri dlhých káblových trasách overte impedanciu kábla a zvážte pridanie terminovania

Registry vracajúce 32765

Toto indikuje, že DCOM sa stále synchronizuje s Altherma Master. Počkajte až 8 minút po zapnutí. Ak hodnota pretrváva, skontrolujte Status LED — mala by svietiť trvalo zeleno po dokončení synchronizácie.

Správanie registra H:9 (Tichý režim vs Ohrev TÚV)

Register H:9 má dvojitú funkciu v závislosti od prevádzkového režimu DCOM: v Normálnom režime ho oficiálna dokumentácia definuje ako „Ohrev TÚV Zap/Vyp"; v režime Sequencer funguje ako „Tichý režim". Šablóny TapHome ho používajú ako Tichý režim na základe overenia komunitou. Skutočné správanie sa môže líšiť v závislosti od verzie firmvéru a konfigurácie DCOM.

Dekódovanie kódu chyby jednotky

Keď Chyba jednotky (A:21) hlási poruchu, kód chyby je dostupný v registri A:22 ako 16-bitová hodnota kódujúca dva ASCII znaky. Na dekódovanie: extrahujte LSB (hodnota mod 256) a MSB ((hodnota - LSB) / 256), potom oba preveďte na ASCII znaky. Napríklad hodnota 21816 sa dekóduje na „U8" (MSB=85=‘U’, LSB=56=‘8’).

Dostupné zariadenia

DCOM-LT-MB Modul

Servisné atribúty

Obehové čerpadlo v prevádzke	reads A:30 (Int16); SWITCH: 0=OFF, 1=ON, 32766=Unavailable
Chod kompresora	reads A:31 (Int16); SWITCH: 0=OFF, 1=ON, 32766=Unavailable
Chod prídavného ohrievača	reads A:32 (Int16); SWITCH: 0=OFF, 1=ON, 32766=Unavailable
Dezinfekčná prevádzka	reads A:33 (Int16); SWITCH: 0=OFF, 1=ON, 32766=Unavailable
Odmrazovanie/Štart	reads A:35 (Int16); SWITCH: 0=OFF, 1=ON, 32766=Unavailable
Horúci štart	reads A:36 (Int16); SWITCH: 0=OFF, 1=ON, 32766=Unavailable
Prevádzkový režim (skutočný)	reads A:38 (Int16); SWITCH: 1=Heating, 2=Cooling
3-cestný ventil	reads A:37 (Int16); SWITCH: 0=Space Heating, 1=DHW
Teplota výstupnej vody pred PHE	reads A:40 (Int16) → /100 conversion; leaving water temperature before plate heat exchanger in °C
Teplota výstupnej vody pred BUH	reads A:41 (Int16) → /100 conversion; leaving water temperature before backup heater in °C

DCOM-LT-MB

Čítanie (modul)

var errreg := MODBUSR(A, 21, Int16);
IF( errreg = 1,
ADDERROR(MODBUSR(A, 22, String, 1) + " " + MODBUSR(A, 23, int16) ));
IF( errreg = 2,
ADDWARNING(MODBUSR(A, 22, String, 1) + " " + MODBUSR(A, 23, int16) ));

Servisné atribúty

Oběhové čerpadlo běží

SWITCH(MODBUSR(A, 30, int16),0, "VYP", 1, "ZAP", 32766 ,"Nedostupné", "Chyba");

Chod kompresoru

SWITCH(MODBUSR(A, 31, int16),0, "VYP", 1, "ZAP", 32766 ,"Nedostupné", "Chyba");

Chod pomocného topného tělesa

SWITCH(MODBUSR(A, 32, int16),0, "VYP", 1, "ZAP", 32766 ,"Nedostupné", "Chyba");

Dezinfekční provoz

SWITCH(MODBUSR(A, 33, int16),0, "VYP", 1, "ZAP", 32766 ,"Nedostupné", "Chyba");

Rozmrazování/spuštění

SWITCH(MODBUSR(A, 35, int16),0, "VYP", 1, "ZAP", 32766 ,"Nedostupné", "Chyba");

Teplý start

SWITCH(MODBUSR(A, 36, int16),0, "VYP", 1, "ZAP", 32766 ,"Nedostupné", "Chyba");

Provozní režim

SWITCH(MODBUSR(A, 38, int16), 1, "Vytápění", 2, "Chlazení", "Chyba")

3cestný ventil

SWITCH(MODBUSR(A, 37, int16), 0, "Prostorové vytápění", 1, "TUV", "Chyba")

Teplota výstupní vody předřazeného PHE

MODBUSR(A, 40, Int16)/100 + " °C";

Teplota výstupní vody předřazeného el. topného tělesa

MODBUSR(A, 41, Int16)/100 + " °C";

Ohrev TÚV Zap/Vyp Prepínač

Spustenie cyklu ohrevu teplej úžitkovej vody

Servisné akcie

Nastaviť teplotu ohrevu TÚV

Ohrev TÚV Zap/Vyp

Čítanie stavu prepínača

MODBUSR(H, 12, Bool)

Zápis stavu prepínača

MODBUSW(H, 12, Bool, St)

Servisné atribúty

Požadovaná hodnota op. ohř. TUV

MODBUSR(H, 10, Int16);

Servisné akcie

Hodnota opětovného ohřevu TUV

Parametre: Teplota (30–60 t)

MODBUSW(H, 10, Int16, t);

Vykurovanie/Chladenie Zap/Vyp Prepínač

Hlavný prepínač vykurovania a chladenia

Prevádzkový režim Viacstavový prepínač

Prevádzkový režim so servisnými akciami nastavení — Auto, Kúrenie alebo Chladenie

Hodnoty / Stavy: Auto · Ohřev · Chlazení

Servisné akcie

Nastaviť výstupnú vodu pre vykurovanie

Nastaviť výstupnú vodu pre chladenie

Nastaviť izbový termostat pre vykurovanie

Nastaviť izbový termostat pre chladenie

Prevádzkový režim

Čítanie stavu prepínača

MODBUSR(H, 3, Int16)

Zápis stavu prepínača

MODBUSW(H, 3, Int16, Mu)

Servisné atribúty

Požadovaná hodnota hlavního ohřevu výstupní vody

var reg := MODBUSR(H, 1, int16);
SWITCH(reg, 32766 , "Nedostupná funkce", reg + " °C");

Požadovaná hodnota hlavního chlazení výstupní vody

var reg := MODBUSR(H, 2, int16);
SWITCH(reg, 32766 , "Nedostupná funkce", reg + " °C");

Požadovaná hodnota vytápění při regulaci teploty pokojovým termostatem

var reg := MODBUSR(H, 2, int16);
SWITCH(reg, 32766 , "Nedostupná funkce", reg + " °C");

Požadovaná hodnota chlazenípři regulaci teploty pokojovým termostatem

var reg := MODBUSR(H, 2, int16);
SWITCH(reg, 32766 , "Nedostupná funkce", reg + " °C");

Servisné akcie

Vstupní voda - ohřev

Parametre: teplota [°C] (25–55 t)

MODBUSW(H, 1, Int16, t);

Vstupní voda - chlazení

Parametre: Teplota (5–22 t)

MODBUSW(H, 2, Int16, t);

Pokojový termostat - vytápění

Parametre: Teplota (12–30 t)

MODBUSW(H, 6, Int16, t);

Pokojový termostat - chlazení

Parametre: Teplota (15–35 t)

MODBUSW(H, 7, Int16, t);

Prietok Premenná Len na čítanie

Booster režim TÚV Prepínač

Zapnutie pomocného/booster ohrievača pre teplú úžitkovú vodu

Teplota chladiva Teplotný senzor Len na čítanie

Vonkajšia teplota Teplotný senzor Len na čítanie

Teplota TÚV Teplotný senzor Len na čítanie

Teplota zásobníka teplej úžitkovej vody

Teplota spiatočky Teplotný senzor Len na čítanie

Tichý režim Prepínač

Pripojenie: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]

Možné vylepšenia (10)

H:2 Leaving Water Main Cooling Setpoint — Cooling setpoint 5–22°C — implemented via service action on Operation Mode device
H:6 Room Thermostat Control Heating Setpoint — Room thermostat heating setpoint 12–30°C — implemented via service action on Operation Mode device
H:7 Room Thermostat Control Cooling Setpoint — Room thermostat cooling setpoint 15–35°C — implemented via service action on Operation Mode device
H:55 Weather Dependent LWT Cooling Offset — Weather dependent cooling leaving water setpoint offset -10–10°C — not exposed in this template
A:22 Unit Error Code — Error code (2 ASCII chars, text14 format) — partially covered by module readscript ADDERROR
A:23 Unit Error Sub Code — Error sub-code 0–99 — partially covered by module readscript
A:32 Booster Heater Run — 0=OFF, 1=ON — available as module-level service attribute, not as standalone device
A:36 Hot Start — 0=OFF, 1=ON — available as module-level service attribute
A:38 Operation Mode (actual) — 1=Heating, 2=Cooling — actual (vs. requested H:3). Available as module service attribute
A:50 Room Temperature — comp14, °C × 100 — room temperature reading. Not exposed in this template

Stiahnuť šablónu

Zdroje

DCOM-LT/MB Reference and Installation Manual (English)
www.daikin.eu 2026-03-18
PDF
DCOM-LT/MB Register Map (Czech, from submodule)
2026-03-18
PDF
Daikin Altherma 3 DCOM-LT/MB Modbus Registers (GitHub Community)
github.com 2026-03-18
