Daikin Altherma 3 Tepelné čerpadlo

Modbus RTU
Submitted by
Last updated: 03. 2026

Vyžaduje externú bránu

Daikin DCOM-LT/MB

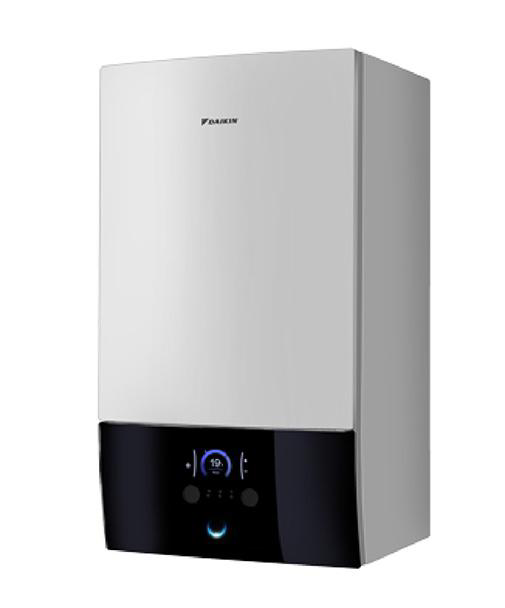

Daikin Altherma 3 Tepelné čerpadlo

Daikin Altherma 3 je séria tepelných čerpadiel vzduch-voda zahŕňajúca modely Altherma 3 R, Altherma 3 H MT a Altherma 3 H HT. TapHome sa pripája k tepelnému čerpadlu cez DCOM-LT/MB Modbus RTU gateway, ktorý komunikuje s Altherma cez zbernicu P1P2 a sprístupňuje registre cez RS-485.

K dispozícii sú dve šablóny TapHome: hlavná šablóna s 20 zariadeniami pokrývajúca monitorovanie teplôt, riadenie vykurovania/chladenia, správu TÚV, tichý režim, stav odmrazovania a ekvitermické nastavenia; a šablóna DCOM-RW s pokročilými servisnými atribútmi a akciami na správu nastavení s ošetrením chýb.

Hardvérové pripojenie

Prehľad gateway DCOM-LT/MB

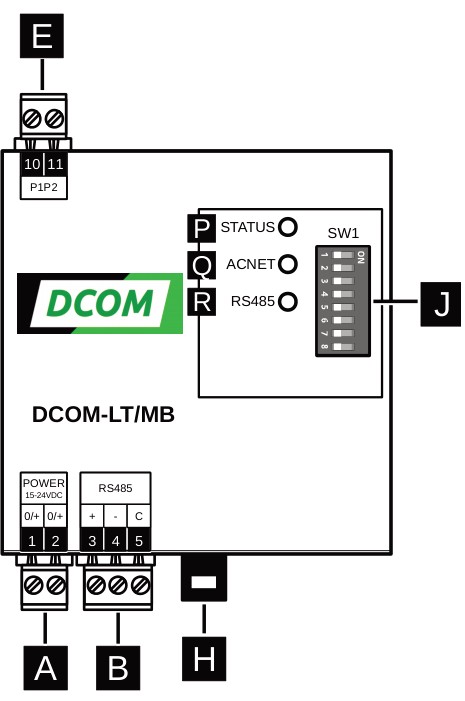

Rozloženie komponentov gateway DCOM-LT/MB so svorkami, LED diódami a DIP prepínačmi

Gateway DCOM-LT/MB (model S34-001) sa montuje na DIN lištu a má nasledujúce pripojenia:

  • Svorky 1–2 (A) — Napájanie: 15–24 VDC regulované, minimálne 100 mA
  • Svorky 3–5 (B) — RS-485: + (svorka 3), - (svorka 4), C/spoločný (svorka 5)
  • Svorky 10–11 (E) — Pripojenie zbernice P1P2 k vnútornej jednotke Altherma
  • SW1 (J) — 8-polohový DIP prepínač pre Modbus adresu a prevádzkový režim
  • LED (P, Q, R) — Indikátory Status, ACNET (P1P2), RS485
Zapojenie RS-485

Pripojte pomocou 3-vodičového RS-485 prepojenia medzi DCOM-LT/MB a TapHome:

  • Svorka 3 (+) → A+/D+ na TapHome RS-485
  • Svorka 4 (-) → B-/D- na TapHome RS-485
  • Svorka 5 (C) → GND/Common na TapHome

Špecifikácia kábla:

  • Typ: tienený krútený pár (Belden 8761 alebo ekvivalent)
  • Minimálny prierez: 0,33 mm²
  • Odpor: ≤ 60 Ω/km
  • Maximálna dĺžka zbernice: 1000 m
  • Maximálny počet zariadení na zbernici: 32 (vrátane Modbus master)

Spoločný vodič (svorka 5/C) musí byť prepojený medzi DCOM-LT/MB a TapHome. Bez správneho spoločného prepojenia dôjde ku komunikačným chybám. Tienenie uzemnite len na jednom mieste.

Terminovanie nie je potrebné pri 9600 baud pre dĺžky siete do 1000 m. DCOM-LT/MB má interné failsafe predpätie, takže externé predpäťové rezistory nie sú potrebné. Ak sa terminovanie používa, je nutné pridať aj failsafe predpäťový obvod.

Pripojenie P1P2

Pripojte svorky P1P2 (10, 11) ku kompatibilnému diaľkovému ovládaču Altherma LT Master (napr. MM4 alebo ekvivalent).

Kompatibilita s Altherma 2: DCOM-LT/MB je možné s Altherma 2 použiť len cez adaptér Remcon/LT LAN. NEPRIPÁJAJTE DCOM priamo k jednotkám Altherma 2 (EKRUCBL / EKRUEHBL).

Konfigurácia

Nastavenie adresy DIP prepínačom

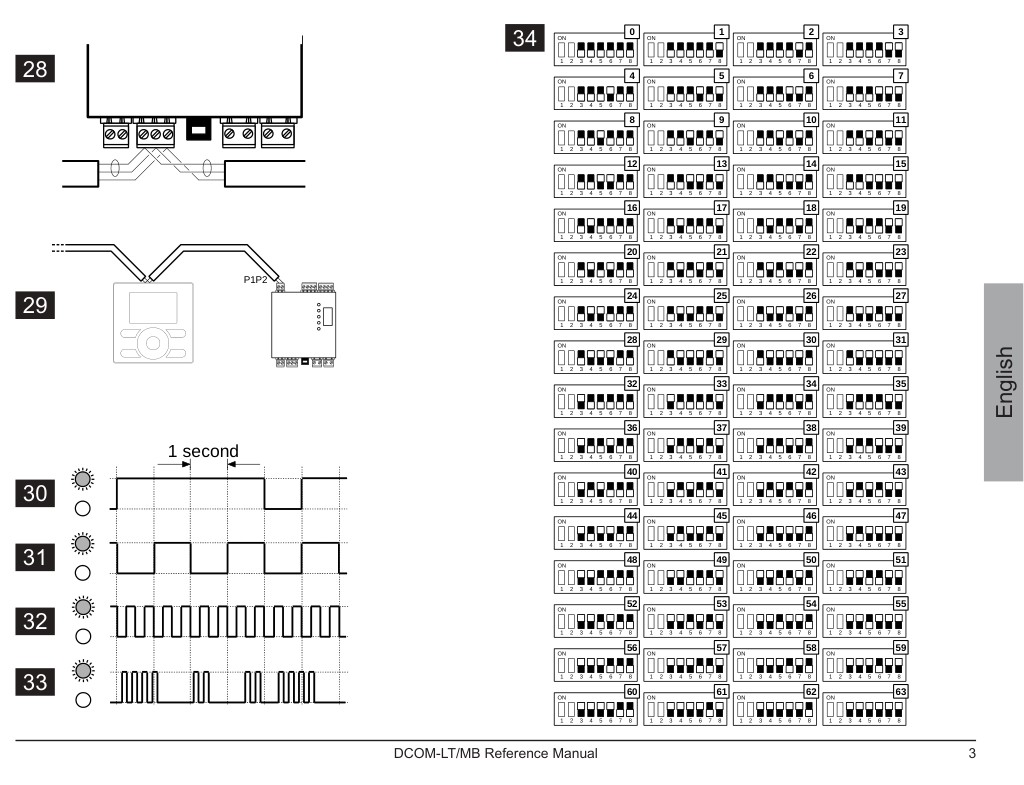

Detail zapojenia DCOM-LT/MB a referenčná tabuľka adries DIP prepínača

8-polohový DIP prepínač SW1 konfiguruje Modbus slave adresu a prevádzkový režim:

PrepínačFunkcia
SW1.1 + SW1.2Výber Smart Grid / prevádzkového režimu
SW1.3 + SW1.4Modbus slave adresa (1–4)
SW1.5Funkcia Smart Grid (s SW1.1, SW1.2)
SW1.6–SW1.8Rezervované

Výber Modbus adresy (SW1.3 a SW1.4):

SW1.3SW1.4Adresa
OFFOFF1 (predvolená)
OFFON2
ONOFF3
ONON4
Komunikačné parametre
ParameterHodnota
ProtokolModbus RTU
Prenosová rýchlosť9600
Dátové bity8
ParitaŽiadna
Stop bity1
Synchronizácia

Po zapnutí sa DCOM-LT/MB synchronizuje s jednotkou Altherma Master. Tento proces môže trvať až 8 minút. Počas synchronizácie vracajú čítania registrov špeciálnu hodnotu 32765 („Čakanie na hodnotu").

Špeciálne návratové hodnoty:

HodnotaVýznam
32765Čakanie na hodnotu — prebieha synchronizácia
32766Register nedostupný v aktuálnej konfigurácii
32767Register nepodporovaný pripojenou jednotkou

Po prvom zapnutí alebo reštarte počkajte až 8 minút na úplnú synchronizáciu DCOM pred riešením chýbajúcich hodnôt registrov. Status LED zmení farbu zo žltej (synchronizácia) na trvalo zelenú, keď je pripravený.

Možnosti zariadení

Dve šablóny zdieľajú spoločnú sadu registrov, ale líšia sa rozsahom. Hlavná šablóna poskytuje komplexné monitorovanie a ovládanie s 20 zariadeniami vrátane stavu odmrazovania, tichého režimu, ovládania ohrevu TÚV a ďalších teplotných senzorov. Šablóna DCOM-RW pridáva ošetrenie chýb na úrovni modulu, servisné atribúty pre stav systému a servisné akcie pre pokročilú správu nastavení s validáciou parametrov.

Monitorovanie teplôt

Všetky teplotné senzory používajú formát comp14 (16-bitová hodnota so znamienkom delená 100 pre °C). Šablóny túto konverziu vykonávajú automaticky.

  • Vonkajšia teplota (A:44) — vonkajšia teplota okolia
  • Teplota TÚV (A:43) — teplota zásobníka teplej úžitkovej vody
  • Teplota spiatočky (A:42) — teplota spiatočky vykurovacieho okruhu (DCOM-RW)
  • Teplota vody pred PHE (A:40) — teplota výstupnej vody pred doskovým výmenníkom tepla
  • Teplota vody pred BUH (A:41) — teplota výstupnej vody pred záložným ohrievačom
  • Teplota chladiva (A:45) — teplota kvapalného chladiva (DCOM-RW)
  • Prietok (A:49) — prietok vody v l/min (hlavná šablóna) alebo m³/h (DCOM-RW)
Riadenie vykurovania a chladenia
  • Vykurovanie/Chladenie Zap/Vyp (H:4) — hlavný prepínač vykurovania a chladenia
  • Režim tepelného čerpadla (H:3) — prevádzkový režim: Auto, Kúrenie alebo Chladenie
  • Ekvitermický režim (H:53) — výber medzi režimami Fixný, Ekvitermický, Fixný+Plán alebo Ekvitermický+Plán
  • Ekvitermická krivka (H:1) — nastavenie teploty výstupnej vody pre vykurovanie, rozsah 25–55°C
  • Posun ekvitermickej krivky (H:54) — posun ekvitermického nastavenia, rozsah -10 až +10°C

Šablóna DCOM-RW rozširuje zariadenie Prevádzkový režim o 4 servisné atribúty čítajúce aktuálne nastavenia (výstupná voda vykurovanie/chladenie, izbový termostat vykurovanie/chladenie) a 4 servisné akcie na zápis jednotlivých nastavení s definovanými rozsahmi.

Riadenie TÚV (teplej úžitkovej vody)
  • Nastavenie TÚV (H:10) — teplota nastavenia ohrevu, rozsah 30–65°C
  • Ohrev TÚV Zap/Vyp (H:12) — spustenie cyklu ohrevu TÚV (DCOM-RW)
  • Booster režim TÚV (H:13) — zapnutie pomocného/booster ohrievača pre TÚV (DCOM-RW)

Šablóna DCOM-RW pridáva servisný atribút na Ohrev TÚV zobrazujúci aktuálne nastavenie a servisnú akciu na nastavenie teploty ohrevu TÚV (30–60°C).

Monitorovanie stavu systému
  • Chyba jednotky (A:21) — stav chyby: Bez chyby, Porucha alebo Varovanie
  • Chod kompresora (A:31) — stav behu kompresora (ZAP/VYP)
  • Obehové čerpadlo (A:30) — stav behu obehového čerpadla (ZAP/VYP)
  • Dezinfekčná prevádzka (A:33) — stav cyklu dezinfekcie proti legionelle (ZAP/VYP)
  • Poloha 3-cestného ventilu (A:37) — poloha ventilu: Vykurovanie alebo TÚV
  • Odmrazovanie/Štart (A:35) — stav cyklu odmrazovania alebo štartu
  • Tichý režim (H:9) — prepínač tichého režimu (DCOM-RW)

Šablóna DCOM-RW sprístupňuje ďalšie servisné atribúty na úrovni modulu: Chod booster ohrievača (A:32), Horúci štart (A:36), aktuálny Prevádzkový režim (A:38) a dva ďalšie teplotné údaje (Teplota vody pred PHE a pred BUH).

Ďalšie možnosti

DCOM-LT/MB sprístupňuje aj registre pre nastavenie teploty výstupnej vody pre chladenie (H:2, rozsah 5–22°C), nastavenia izbového termostatu pre vykurovanie/chladenie (H:6/H:7), posun ekvitermickej krivky pre chladenie (H:55), dekódovanie kódu chyby jednotky (A:22 formát text14 + A:23 podkód) a čítanie izbovej teploty (A:50). Niektoré z nich sú čiastočne dostupné cez servisné akcie v šablóne DCOM-RW; ostatné je možné pridať v budúcej aktualizácii šablóny.

Šablóna DCOM-RW poskytuje najkompletnejšie ovládanie. Nastavenie teploty výstupnej vody pre chladenie a nastavenia izbového termostatu sú dostupné cez servisné akcie na zariadení Prevádzkový režim, aj keď nie sú samostatnými zariadeniami.

LED indikátory stavu

DCOM-LT/MB má tri LED indikátory:

LEDNormálny stavChyba
StatusTrvalo zelená — synchronizovaný, bez poruchyTrvalo červená — porucha jednotky; pomalé červené blikanie — timeout
ACNETZelený záblesk — normálna komunikácia P1P2Červený záblesk/trvalo — chyby P1P2
RS485Zelený záblesk — normálna Modbus komunikáciaČervený záblesk/trvalo — chyby RS-485

Po zapnutí sa všetky LED zmenia z červenej na zelenú, potom Status LED začne blikať žlto počas čakania na synchronizáciu s Altherma Master.

Riešenie problémov

Status LED žltá (čakanie na Master)
  1. Skontrolujte prepojenie kábla P1P2 medzi DCOM-LT/MB a vnútornou jednotkou Altherma
  2. Overte, že jednotka Altherma je zapnutá a v prevádzke
  3. Počkajte až 8 minút na úvodnú synchronizáciu — ak Status LED zostane žltá dlhšie ako 10 minút, DCOM sa automaticky pokúsi znova
  4. Ak Status LED bliká červeno (timeout), skontrolujte zapojenie P1P2 a reštartujte DCOM
RS-485 LED červená (komunikačné chyby)
  1. Skontrolujte zapojenie RS-485: + (svorka 3) na A+/D+, - (svorka 4) na B-/D-, C (svorka 5) na common
  2. Overte, že Modbus slave adresa na DIP prepínačoch SW1.3 a SW1.4 zodpovedá konfigurácii TapHome
  3. Potvrďte komunikačné parametre: 9600 baud, 8 dátových bitov, bez parity, 1 stop bit
  4. Pri dlhých káblových trasách overte impedanciu kábla a zvážte pridanie terminovania
Registry vracajúce 32765

Toto indikuje, že DCOM sa stále synchronizuje s Altherma Master. Počkajte až 8 minút po zapnutí. Ak hodnota pretrváva, skontrolujte Status LED — mala by svietiť trvalo zeleno po dokončení synchronizácie.

Správanie registra H:9 (Tichý režim vs Ohrev TÚV)

Register H:9 má dvojitú funkciu v závislosti od prevádzkového režimu DCOM: v Normálnom režime ho oficiálna dokumentácia definuje ako „Ohrev TÚV Zap/Vyp"; v režime Sequencer funguje ako „Tichý režim". Šablóny TapHome ho používajú ako Tichý režim na základe overenia komunitou. Skutočné správanie sa môže líšiť v závislosti od verzie firmvéru a konfigurácie DCOM.

Dekódovanie kódu chyby jednotky

Keď Chyba jednotky (A:21) hlási poruchu, kód chyby je dostupný v registri A:22 ako 16-bitová hodnota kódujúca dva ASCII znaky. Na dekódovanie: extrahujte LSB (hodnota mod 256) a MSB ((hodnota - LSB) / 256), potom oba preveďte na ASCII znaky. Napríklad hodnota 21816 sa dekóduje na „U8" (MSB=85=‘U’, LSB=56=‘8’).

Dostupné zariadenia

Daikin Altherma 3 Modul
Dezinfekčná prevádzka Jazýčkový kontakt Len na čítanie
Register: A:33 Int16 numeric

Dezinfekčná prevádzka

Čítanie
MODBUSR(A, 33, int16)
Ekvitermická krivka Termostat

Nastavenie teploty výstupnej vody pre vykurovanie — nastaviteľný rozsah 25–55°C

Register: H:1 Int16 Jednotka: °C numeric

Ekvitermická krivka

Čítanie teploty
ROUND(MODBUSR(H, 1, Int16))
Čítanie požadovanej teploty
ROUND(MODBUSR(H, 1, Int16))
Zápis požadovanej teploty
MODBUSW(H, 1, Int16, ROUND(Se))
Posun ekvitermickej krivky Termostat

Posun ekvitermického nastavenia — nastaviteľný rozsah -10 až +10°C

Register: H:54 Int16 Jednotka: °C numeric

Posun ekvitermickej krivky

Čítanie teploty
MODBUSR(H, 54, Int16)
Čítanie požadovanej teploty
MODBUSR(H, 54, Int16)
Zápis požadovanej teploty
MODBUSW(H, 54, Int16, Se)
Chod kompresora Jazýčkový kontakt Len na čítanie
Register: A:31 Int16 numeric

Chod kompresora

Čítanie
MODBUSR(A, 31, int16)
Vykurovanie/Chladenie Zap/Vyp Prepínač

Hlavný prepínač vykurovania a chladenia

Register: H:4 Int16
Hodnoty / Stavy: Povolené · Blokované

Vykurovanie/Chladenie Zap/Vyp

Čítanie stavu prepínača
MODBUSR(H, 4, Int16)
Zápis stavu prepínača
MODBUSR(H, 4, Int16, St)
Režim tepelného čerpadla Viacstavový prepínač

Výber prevádzkového režimu — Auto, Kúrenie alebo Chladenie

Register: H:3 Int16 numeric
Hodnoty / Stavy: AUTO · Ohrev · Chladenie

Režim tepelného čerpadla

Čítanie stavu prepínača
MODBUSR(H, 3, Int16)
Zápis stavu prepínača
MODBUSW(H, 3, Int16, Mu)
Obehové čerpadlo Jazýčkový kontakt Len na čítanie
Register: A:30 UInt16 numeric

Obehové čerpadlo

Čítanie
MODBUSR(A, 30, Uint16)
Ohrev TÚV Zap/Vyp Prepínač

Spustenie cyklu ohrevu teplej úžitkovej vody

Register: H:12 Int16
Hodnoty / Stavy: Povolené · Blokované

Ohrev TÚV Zap/Vyp

Čítanie stavu prepínača
MODBUSR(H, 12, Int16)
Zápis stavu prepínača
MODBUSW(H,12,int16, St)
Chyba jednotky Viacstavový prepínač Len na čítanie

Stav chyby tepelného čerpadla — Bez chyby, Porucha alebo Varovanie

Register: A:21 Int16 numeric
Hodnoty / Stavy: Žiadna porucha · Porucha · Varovanie

Chyba jednotky

Čítanie stavu prepínača
MODBUSR(A, 21, Int16)
Prietok Premenná Len na čítanie
Register: A:49 Int16 Jednotka: l/min numeric

Prietok

Čítanie
MODBUSR(A, 49, Int16) / 100
Ekvitermický režim Viacstavový prepínač

Režim výpočtu nastavenia — Fixný, Ekvitermický, s voliteľným plánom

Register: H:53 Int16 numeric
Hodnoty / Stavy: Pevne kurenie · Kurenie - Pocasie · Pevne + Plan · Pocasie + Plan

Ekvitermický režim

Čítanie stavu prepínača
MODBUSR(H, 53, Int16)
Zápis stavu prepínača
MODBUSW(H, 53, Int16, Mu)
Odmrazovanie/Štart Jazýčkový kontakt Len na čítanie
Register: A:35 Int16 numeric

Odmrazovanie/Štart

Čítanie
MODBUSR(A,35, Int16)
Teplota chladiva Teplotný senzor Len na čítanie
Register: A:45 (implicit) Temperature Jednotka: °C numeric

Teplota chladiva

Čítanie teploty
MODBUSR(A, 45, Int16) / 100
Nastavenie TÚV Termostat

Nastavenie teploty ohrevu TÚV — nastaviteľný rozsah 30–65°C

Register: H:10 Int16 Jednotka: °C numeric

Nastavenie TÚV

Čítanie teploty
MODBUSR(A, 43, Int16) / 100
Čítanie požadovanej teploty
MODBUSR(H, 10, Int16)
Zápis požadovanej teploty
MODBUSW(H, 10, Int16, Se)
Teplota vody pred PHE Teplotný senzor Len na čítanie

Teplota výstupnej vody pred doskovým výmenníkom tepla

Register: A:40 (implicit) Temperature Jednotka: °C numeric

Teplota vody pred PHE

Čítanie teploty
MODBUSR(A, 42, Int16) / 100
Teplota spiatočky Teplotný senzor Len na čítanie
Register: A:42 (implicit) Temperature Jednotka: °C numeric

Teplota spiatočky

Čítanie teploty
MODBUSR(A, 40, Int16) / 100
Teplota vody pred BUH Teplotný senzor Len na čítanie

Teplota výstupnej vody pred záložným ohrievačom

Register: A:41 (implicit) Temperature Jednotka: °C numeric

Teplota vody pred BUH

Čítanie teploty
MODBUSR(A, 41, Int16) / 100
Tichý režim Prepínač
Register: H:9 Int16

Tichý režim

Čítanie stavu prepínača
MODBUSR(H, 9, int16)
Zápis stavu prepínača
MODBUSW(H, 9, int16, St)
Poloha 3-cestného ventilu Jazýčkový kontakt Len na čítanie

Smerovanie ventilu — Vykurovanie alebo TÚV

Register: A:37 UInt16 numeric

Poloha 3-cestného ventilu

Čítanie
MODBUSR(A, 37, Uint16)
Vonkajšia teplota Teplotný senzor Len na čítanie
Register: A:44 (implicit) Temperature Jednotka: °C numeric

Vonkajšia teplota

Čítanie teploty
MODBUSR(A, 44, Int16) / 100
Pripojenie: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]
Možné vylepšenia (10)
  • H:2 Leaving Water Main Cooling Setpoint — Cooling setpoint 5–22°C — only implemented in DCOM-RW template via service action on Operation Mode device
  • H:6 Room Thermostat Control Heating Setpoint — Room thermostat heating setpoint 12–30°C — only implemented in DCOM-RW template via service action
  • H:7 Room Thermostat Control Cooling Setpoint — Room thermostat cooling setpoint 15–35°C — only implemented in DCOM-RW template via service action
  • H:55 Weather Dependent LWT Cooling Offset — Weather dependent cooling leaving water setpoint offset -10–10°C — not exposed in any template
  • A:22 Unit Error Code — Error code (2 ASCII chars, text14 format) — partially covered by DCOM-RW module readscript ADDERROR
  • A:23 Unit Error Sub Code — Error sub-code 0–99 — partially covered by DCOM-RW module readscript
  • A:32 Booster Heater Run — 0=OFF, 1=ON — only available as module-level service attribute in DCOM-RW template, not as standalone device
  • A:36 Hot Start — 0=OFF, 1=ON — only available as module-level service attribute in DCOM-RW template
  • A:38 Operation Mode (actual) — 1=Heating, 2=Cooling — actual (vs. requested H:3). Only as module service attribute in DCOM-RW
  • A:50 Room Temperature — comp14, °C × 100 — room temperature reading. Not exposed in any template

Zdroje

  • DCOM-LT/MB Reference and Installation Manual (English)
    www.daikin.eu 2026-03-18
    PDF
  • DCOM-LT/MB Register Map (Czech, from submodule)
    2026-03-18
    PDF
  • Daikin Altherma 3 DCOM-LT/MB Modbus Registers (GitHub Community)
    github.com 2026-03-18
