Brink Renovent Excellent

Modbus RTU

Submitted by

Last updated: 03. 2026

Brink Climate Systems

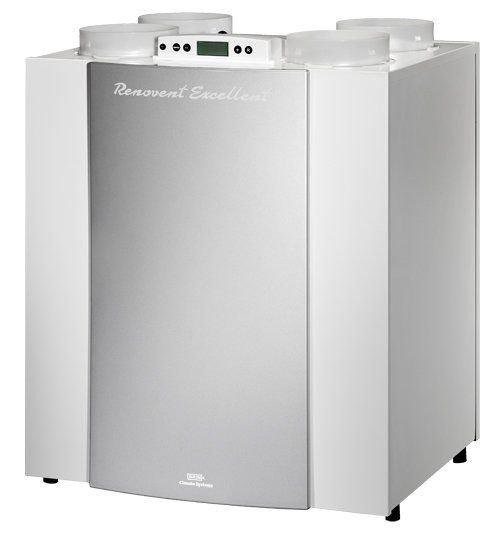

Brink Renovent Excellent je rekuperačná jednotka (HRA) pre rodinné domy, dostupná vo variantoch 300, 400 a 450 m3/h. K TapHome sa pripája cez Modbus RTU po RS-485 pomocou vstavanej riadiacej dosky UWA2-B (štandardná verzia) alebo rozširujúcej dosky UWA2-E (verzia Plus). Nie je potrebný žiadny ďalší gateway ani adaptér.

Šablóna TapHome poskytuje ovládanie rýchlosti vetrania s predvoľbami (Mimo dom, Noc, Boost) a vlastný prietok, dva teplotné senzory (vonkajší prívodný a odvádzaný vzduch z obytného priestoru), monitorovanie stavu filtra s možnosťou resetu a konfiguráciu bypassu/nevyváženosti cez servisné akcie. Trinásť servisných atribútov na úrovni modulu poskytuje ďalšiu diagnostiku vrátane prietoku vzduchu, tlakov, stavu predohrevu a aktuálnej Modbus slave adresy.

Hardvérové pripojenie

Zapojenie RS-485

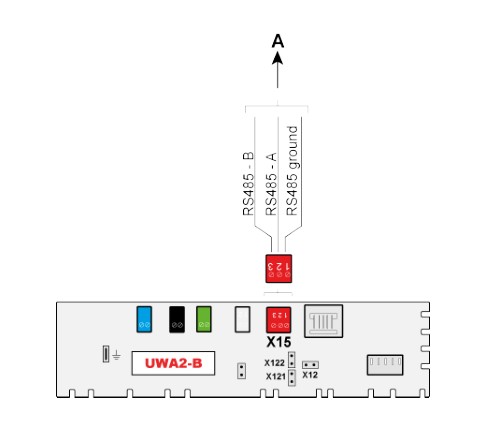

Modbus RS-485 pripojenie je na konektore X15 dosky UWA2-B (štandardná verzia). Na modeloch Plus s rozširujúcou doskou UWA2-E použite konektor X06 na doske UWA2-E.

Brink UWA2-B PCB — RS-485 konektor X15 pre štandardné modely

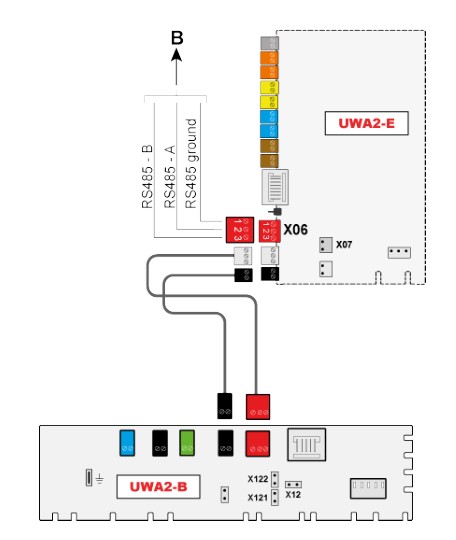

Na modeloch Plus s rozširujúcou doskou UWA2-E je RS-485 pripojenie na konektore X06 dosky UWA2-E. Dosky UWA2-B a UWA2-E sú prepojené cez jumpery X12, X121 a X122:

Brink UWA2-E Plus PCB — RS-485 konektor X06 pre modely Plus

Pripojte zbernicu RS-485 ku konektoru X15 (alebo X06 na modeloch Plus):

RS485_A → A+/D+ na TapHome RS-485
RS485_B → B-/D- na TapHome RS-485
RS485_ground → GND na napájacom zdroji TapHome

Dôležité — Terminačný rezistor
Doska UWA2-B má vyberateľný terminačný rezistor na X12. Ak Brink jednotka nie je posledným zariadením na zbernici RS-485, odstráňte terminátor X12. Na modeloch Plus má doska UWA2-E terminátor X07 — ak nie je na konci zbernice, odstráňte ho; v tom prípade musia byť na doske UWA2-B osadené jumpery X12, X121 a X122.

Dôležité — Bezpečnosť
Pred prácou na zapojení RS-485 vždy odpojte zariadenie od elektrickej siete. Pred otvorením jednotky vytiahnite napájací kábel.

Technické špecifikácie

Protokol: Modbus RTU Slave, RS-485
Prenosová rýchlosť: 19200 (továrenský predvolený), konfigurovateľná: 1200–115200
Parita: Even (továrenský predvolený), konfigurovateľná: None / Even / Odd
Stop bity: 1
Dátové bity: 8
Slave adresa: 20 (továrenský predvolený), konfigurovateľná: 1–247
Vyžadovaný firmvér: UWA riadiaca doska softvérová verzia S1.06.06 alebo novšia

Šablóna TapHome štandardne používa 9600 baud a slave ID 1. Upravte nastavenia Brink jednotky (Krok 14.2–14.3) alebo nastavenia pripojenia modulu TapHome tak, aby sa zhodovali.

Konfigurácia

Povolenie komunikácie Modbus

Modbus musí byť povolený a nakonfigurovaný na Brink jednotke cez dotykový displej alebo používateľské rozhranie Brink. Prejdite do nastavení komunikácie (Krok 14):

Krok 14.1 — Typ pripojenia zbernice: Nastavte na ModBus (továrenský predvolený je už ModBus)
Krok 14.2 — Slave adresa: Zmeňte z predvolenej 20 na požadovanú adresu (napr. 1 pre zhodu s predvolenou šablónou TapHome)
Krok 14.3 — Prenosová rýchlosť: Nastavte na 9600 pre zhodu s TapHome (továrenský predvolený je 19200)
Krok 14.4 — Parita: Ponechajte ako Even (zodpovedá predvolenému TapHome)

Po konfigurácii Brink jednotky nastavte rovnaké parametre v TapHome pri importe šablóny: slave ID, prenosová rýchlosť (9600), parita (Even), 1 stop bit, 8 dátových bitov.

Prepnutie do režimu ovládania cez Modbus

Brink jednotka je štandardne ovládaná vlastnými nastaveniami (režim Brink). Na ovládanie vetrania cez TapHome použite servisnú akciu Set Control Mode na module:

Modbus (4): Prietok vetrania riadený cez Modbus príkazy z TapHome
Brink (0): Riadenie prietoku podľa nastavení Brink zariadenia (predvolené)

Alternatívne je možné nastaviť register H:8000 na 2 (riadenie prietoku) pre povolenie Modbus príkazov prietoku. Šablóna na tento účel používa register H:6012.

Ak bola Brink HRA odpojená od elektrickej siete, registre diaľkového ovládania (8000–8011) a požadované prietoky vzduchu sa musia nastaviť znova.

Kaskádové zapojenie Brink zariadení

Ak je viacero Brink HRA jednotiek zapojených kaskádovo, Modbus pripojenie musí byť vykonané na Master zariadenie s Plus doskou UWA2-E. Každá jednotka na zbernici vyžaduje unikátnu slave adresu.

Možnosti zariadenia

Monitorovanie teplôt

Šablóna poskytuje dva teplotné senzory s automatickým prepočtom z desatín stupňa:

Outdoor Supply Temperature (H:4008) — teplota vonkajšieho vzduchu na vstupe prívodného ventilátora
Extract Air Temperature (H:4009) — teplota odvádzaného vzduchu z obytného priestoru na odsávacom ventilátore

Oba senzory čítajú hodnoty Int16 so znamienkom delené 10 pre výsledok v stupňoch Celzia. Dva ďalšie servisné atribúty na úrovni modulu zrkadlia tieto hodnoty (Supply Temperature a Exhaust Temperature).

Ovládanie rýchlosti vetrania

Ventilation Speed je zapisovací viachodnotový prepínač s troma predvoľbami prietoku:

Predvoľba	Prietok	Použitie
Away	50 m3/h	Minimálne vetranie, keď nikto nie je doma
Night	125 m3/h	Znížené nočné vetranie
Boost	250 m3/h	Maximálne vetranie pre varenie, sprchovanie

Pre presné ovládanie servisná akcia Set Custom Flow Rate zapíše ľubovoľnú hodnotu medzi 50 a 300 m3/h priamo do registra H:6000.

Monitorovanie filtra

Filter Status (H:4039) zobrazuje aktuálny stav filtra:

OK — filter je čistý
Polluted — filter vyžaduje výmenu alebo čistenie

Servisná akcia Reset Filter Warning na úrovni zariadenia zapíše do H:6006 na vymazanie indikátora znečisteného filtra po výmene alebo vyčistení filtra.

Ovládanie nevyváženosti

Imbalance Allowed (H:4015 čítanie / H:6003 zápis) povoľuje alebo zakazuje nevyváženosť prietoku prívodného/odsávacieho vzduchu. Keď je povolená, prívodný a odsávací ventilátor môžu bežať rôznymi rýchlosťami. Servisná akcia Set Imbalance Offset Supply na úrovni modulu upravuje offset prietoku prívodného vzduchu (-15% až +15%) pre jemné doladenie rovnováhy.

Servisné atribúty na úrovni modulu

Šablóna poskytuje 13 servisných atribútov pre komplexné monitorovanie:

Atribút	Register	Popis
Supply Temperature	H:4008	Teplota vonkajšieho prívodného vzduchu (°C)
Exhaust Temperature	H:4009	Teplota odvádzaného vzduchu z obytného priestoru (°C)
Supply Pressure	H:4011	Tlak prívodného vzduchu (Pa)
Exhaust Pressure	H:4010	Tlak odsávacieho vzduchu (Pa)
Supply Airflow	H:4028	Meraný objem prívodného vzduchu (m3/h)
Exhaust Airflow	H:4027	Meraný objem odsávacieho vzduchu (m3/h)
Preheater State	H:4036	0=Inicializácia, 1=Neaktívny, 2=Aktívny, 3=Test
Preheater Power	H:4038	Výkon predohrevu (0–100%)
Filter Status	H:4039	0=OK, 1=Znečistený
Imbalance Allowed	H:4015	0=Povolená, 1=Nepovolená
Imbalance Offset Supply	H:4021	Offset prietoku prívodného vzduchu (%)
Bypass Mode	H:4030	0=Auto, 1=Zatvorený, 2=Otvorený
Modbus Slave Address	H:999	Aktuálna slave adresa

Servisné akcie na úrovni modulu

Štyri servisné akcie poskytujú konfiguračné ovládanie:

Set Bypass Mode — prepína medzi automatickým, zatvoreným a otvoreným režimom bypassu (H:6005)
Set Imbalance Offset Supply — upravuje offset prietoku prívodného vzduchu od -15% do +15% (H:6004)
Reset Filter Warning — vymaže indikátor znečisteného filtra (H:6006)
Set Control Mode — prepína medzi režimom Brink (0) a Modbus (4) ovládania vetrania (H:6012)

Ďalšie možnosti

Brink Renovent Excellent poskytuje viac ako 100 ďalších Modbus registrov, ktoré nie sú implementované v aktuálnej šablóne. Zahŕňajú čítanie otáčok ventilátora, senzory vlhkosti (prívodný a odsávací), hodnoty CO2 senzorov (až 4 senzory), stav ochrany proti zamrznutiu so 16-stavovým automatom, polohu klapky bypassu, ovládanie zemného výmenníka tepla, NTC teplotné senzory, počítadlá prevádzkových hodín, spätné čítanie sériového čísla a registre diaľkového ovládania (H:8000–8011) pre prepínanie polohy a ovládanie pohotovostného režimu. K dispozícii sú aj interval upozornenia na filter (1–365 dní), teplotné prahy bypassu a konfigurácia digitálnych/analógových vstupov. Tieto môžu byť pridané v budúcej aktualizácii šablóny.

Register diaľkového ovládania H:8001 poskytuje alternatívny spôsob nastavenia režimov vetrania pomocou pomenovaných predvolieb (Holiday, Low, Normal, High) namiesto priamych hodnôt prietoku. Vyžaduje nastavenie H:8000 na 1 (režim prepínacieho ovládania).

Riešenie problémov

Žiadna Modbus komunikácia

Skontrolujte RS-485 káble:
- RS485_A správne pripojené k A+/D+ na TapHome
- RS485_B správne pripojené k B-/D- na TapHome
- GND prepojené medzi Brink jednotkou a napájacím zdrojom TapHome
Overte, že Modbus slave adresa sa zhoduje medzi Brink jednotkou (Krok 14.2) a šablónou TapHome
Potvrďte zhodu prenosovej rýchlosti a parity — šablóna TapHome štandardne používa 9600 baud, Even parita; továrenský predvolený Brink je 19200 baud, Even parita
Skontrolujte, že Krok 14.1 je nastavený na ModBus (nie OFF alebo InternalBus)
Overte verziu firmvéru S1.06.06 alebo novšia — starší firmvér nemusí podporovať externý Modbus
Skontrolujte terminačný rezistor (X12 na UWA2-B, X07 na UWA2-E) — iba posledné zariadenie na zbernici by ho malo mať

Rýchlosť vetrania sa nemení

Overte, že režim ovládania je nastavený na Modbus (4) cez servisnú akciu Set Control Mode
Ak používate priame predvoľby prietoku (H:6000), uistite sa, že hodnota je v platnom rozsahu pre daný model HRA (50–300 m3/h pre väčšinu modelov)
Po výpadku napájania sa registre 8000–8011 resetujú — režim ovládania a požadovaný prietok sa musia nastaviť znova

Nesprávne hodnoty teplôt

Teplotné registre vracajú hodnoty v desatinách stupňa — hodnota 215 znamená 21,5°C
Ak sa zobrazuje 0 alebo -32768, senzor môže byť odpojený alebo chybný
H:4008 meria vonkajší prívodný vzduch; H:4009 meria odvádzaný vzduch z obytného priestoru — overte správny senzor

Upozornenie na filter sa nevymaže

Použite servisnú akciu Reset Filter Warning na zariadení Filter Status
Ak reset zlyhá, skúste servisnú akciu Reset Filter Warning na úrovni modulu (zapisuje do H:6006)
Pred resetom fyzicky vymeňte alebo vyčistite filter — upozornenie sa vráti, ak je filter stále znečistený

Dostupné zariadenia

Brink Renovent Excellent Modul

Servisné atribúty

Stav predohrevu	Stav predohrevu na ochranu proti zamrznutiu — Inicializácia, Neaktívny, Aktívny alebo Test
Výkon predohrevu	Výkon predohrevu v percentách (0–100%)
Stav filtra
Nevyváženosť povolená
Offset nevyváženosti prívodu	Percentuálny offset prietoku prívodného vzduchu na korekciu nevyváženosti
Režim bypassu	Aktuálny režim klapky bypassu — Auto, Zatvorený alebo Otvorený
Modbus slave adresa
Prietok odsávacieho vzduchu	Meraný objemový prietok odsávacieho vzduchu v m3/h
Prietok prívodného vzduchu	Meraný objemový prietok prívodného vzduchu v m3/h
Teplota odsávacieho vzduchu
Teplota prívodného vzduchu
Tlak odsávacieho vzduchu	Tlak odsávacieho vzduchu v Pascaloch
Tlak prívodného vzduchu	Tlak prívodného vzduchu v Pascaloch

Servisné akcie

Nastaviť offset nevyváženosti prívodu

Nastaviť režim bypassu

Resetovať upozornenie na filter

Nastaviť režim ovládania

Renovent Excellent

Servisné atribúty

Stav predhrievača [0: Inicializácia/1:Neaktívny/2: Aktívny/3:Testovací režim]

modbusr(H,4036,int16);

Výkon predhrievača [%]

modbusr(H,4038,int16);

Stav filtra

var state := modbusr(H,4039,int16);
return(switch(todouble(state), 0, "ok", "polluted"))

Nerovnováha povolená [0-on;1-off]

modbusr(H,4015,uint16)

Posun nerovnováhy pri prívode [%]

modbusr(H,4021, int16)

Režim obtoku [0 - auto; 1 - zatvoreny; 2 - otvoreny]

modbusr(H,4030,int16)

Adresa Slave Modbus

modbusr(H,999,int16)

(namerana hodnota) aktuálna hodnota prietoku výfukového vyduchu [m3/h]

MODBUSR(H, 4027, UInt16)

(namerana hodnota) aktuálna hodnota privádzaného vzduchu [m3/h]

MODBUSR(H, 4028, UInt16)

snímač teploty ventilátora odsávania [C]

MODBUSR(H, 4009, Int16) / 10

snímač teploty ventilátora prívodu [C]

MODBUSR(H, 4008, uInt16) / 10

aktuálny tlak odsávania [Pa]

MODBUSR(H, 4010, Int16)

aktualny tlak nasavania [PA]

MODBUSR(H, 4011, Int16)

Servisné akcie

Nastavenie posunu nerovnováhy pri prívode

Parametre: Posun nerovnováhy pri prívode [%] (-15–15 per)

modbusw(H,6004,int16,per);

Nastavenie režimu obtoku

Parametre: Parameter3


modbusw(H,6005,int16, isonv);

Vynulovanie hlásenia filtra

modbusw(h, 6006, int16,0)

Zmena rezimu ovladania (modbus/brink)

Parametre: Parameter2

if cont=4
MODBUSW(H,6012,int16,4);
else
MODBUSW(H,6012,int16,0);
end

Stav filtra Viacstavový prepínač Len na čítanie

Indikátor stavu filtra — OK (čistý) alebo Znečistený (špinavý), so servisnou akciou na resetovanie upozornenia na filter

Hodnoty / Stavy: OK · Znecisteny

Servisné akcie

Resetovať upozornenie na filter

Nevyváženosť povolená Prepínač

Povoľuje alebo zakazuje nevyváženosť prietoku prívodného/odsávacieho vzduchu — ak je povolená, prívodný a odsávací ventilátor môžu bežať rôznymi rýchlosťami

Teplota vonkajšieho prívodného vzduchu Teplotný senzor Len na čítanie

Teplota vonkajšieho vzduchu meraná na vstupe prívodného ventilátora

Teplota odvádzaného vzduchu Teplotný senzor Len na čítanie

Teplota odvádzaného vzduchu z obytného priestoru meraná na odsávacom ventilátore

Rýchlosť vetrania Viacstavový prepínač

Volič predvolieb prietoku vetrania — Mimo dom (50 m3/h), Noc (125 m3/h), alebo Boost (250 m3/h), so servisnou akciou pre vlastný prietok

Int16 Jednotka: m3/h numeric

Hodnoty / Stavy: Away · Night · Boost

Servisné akcie

Nastaviť vlastný prietok

Rýchlosť vetrania

Zápis stavu prepínača

if Mu = 0
 MODBUSW(H, 6000, Int16, 50);
elseif Mu = 1
 MODBUSW(H, 6000, Int16, 125);
elseif Mu = 2
 MODBUSW(H, 6000, Int16, 200);
elseif Mu = 3
 MODBUSW(H, 6000, Int16, 250);
elseif Mu = 4
 MODBUSW(H, 6000, Int16, 250);
else
END

Servisné akcie

Požadované nastavenie rýchlosti prietoku

Parametre: Rychlost [50-300] (50–300 v)

MODBUSW(SH, 6000, Int16, v);

Pripojenie: Modbus RTU • 9600 baud• 8E1 • Slave ID: $[SlaveId]

Možné vylepšenia (21)

H:8000 Modbus Control Enable — 0=Modbus control off, 1=Switch control, 2=Flow rate control. Must be set before flow commands via H:8001/8002 take effect. Template uses H:6012 for control mode instead
H:8001 Switch Position — 0=Holiday, 1=Low, 2=Normal, 3=High. Alternative to direct flow preset writing. Requires H:8000=1
H:8002 Desired Flow Rate — Direct flow rate in m3/h. Requires H:8000=2. Alternative to H:6000 used by template
H:8003 Request Standby — 0=No action, 1=Set standby, 2=Set normal mode. Puts entire unit in standby
H:8010 Reset Filter Warning (remote) — Write 1 to reset. Alternative to H:6006 used by template. Read returns 1=executed, 0xFF=failed
H:8011 Appliance Reset — Write 1 to reset appliance. Read returns 1=executed, 0xFF=failed
H:4020 HRA Active Function — Current operating mode: 0=Standby, 4=Manual, 5=Holiday, 6=Night Ventilation, 7=Party, 8=Bypass Boost, 9=Normal Boost, 10=Auto CO2, 12=Auto Modbus, etc.
H:4022 Ventilation Mode — 0=Holiday, 1=Low, 2=Normal, 3=High, 4=Auto. Current ventilation mode — useful for readback
H:4050 Bypass Status — 0=Initialize, 1=Open, 2=Close, 3=Open, 4=Closed. Actual bypass valve position
H:4060 Preheater Status — 0=Initialize, 1=Inactive, 2=Active, 3=Test mode. Already partially exposed via module service attribute
H:4070 Frost Status — 16-state frost protection status: No Frost, Ice Detected, Heating, Fan Off, etc.
H:4081 NTC1 Temperature — Additional temperature sensor, tenths of degrees. Available on UWA2-B PCB
H:4082 NTC2 Temperature — Additional temperature sensor, tenths of degrees. Available on UWA2-B PCB
H:4083 RHT Sensor Humidity — Relative humidity in tenths of percent (0–100.0%). Requires RHT sensor mode enabled
H:4201 CO2 Sensor 1 Value — CO2 level in ppm. Up to 4 CO2 sensors supported (H:4201/4203/4205/4207)
H:6100 Bypass Mode (config) — 0=Automatic, 1=Bypass closed, 2=Bypass open. Template uses H:6005 for bypass write which is listed as 'Bypass mode' in official docs at H:6100
H:6120 Days Before Filter Warning — 1–365 days, default 90. Configures when filter warning triggers
H:4034 Supply Fan Speed — Supply fan speed in RPM
H:4044 Exhaust Fan Speed — Exhaust fan speed in RPM
H:4037 Supply Fan Humidity — Relative humidity at supply fan in tenths of percent (0–100.0%)
H:4047 Exhaust Fan Humidity — Relative humidity at exhaust fan in tenths of percent (0–100.0%)
