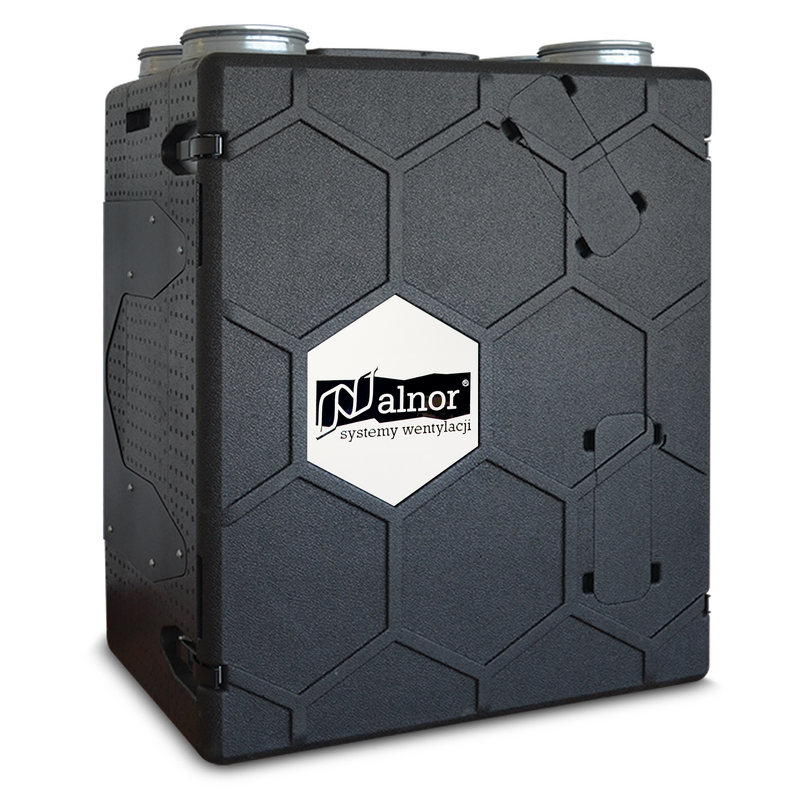

Alnor HRU-PremAIR je rekuperačná jednotka s komunikáciou s TapHome cez Modbus RTU po RS-485. Pripojenie vyžaduje komunikačný modul BRDG-02R13, ktorý sa zapojí do riadiacej dosky VMD (VMD-02RPS54, VMD-02RPS66 alebo VMD-02RPS78) vo vnútri rekuperátora.
Šablóna pokrýva ovládanie rýchlosti vetrania, štyri teplotné snímače (vnútorná, vonkajšia, prívodná, odvodná), monitorovanie a ovládanie bypassu, stav predohrevu a jeho nastavenie, vnútornú vlhkosť a hlásenie porúch. Rovnaký protokol Modbus platí aj pre jednotky série HRU-MinistAIR, HRU-SlimAIR a HRU-FlatAIR.
Hardvérové pripojenie
Zapojenie RS-485
Pripojte modul BRDG-02R13 k zbernici RS-485 TapHome Core pomocou krúteného páru. Na jednej zbernici RS-485 môže byť viacero zariadení — každé musí mať jedinečné Slave ID.

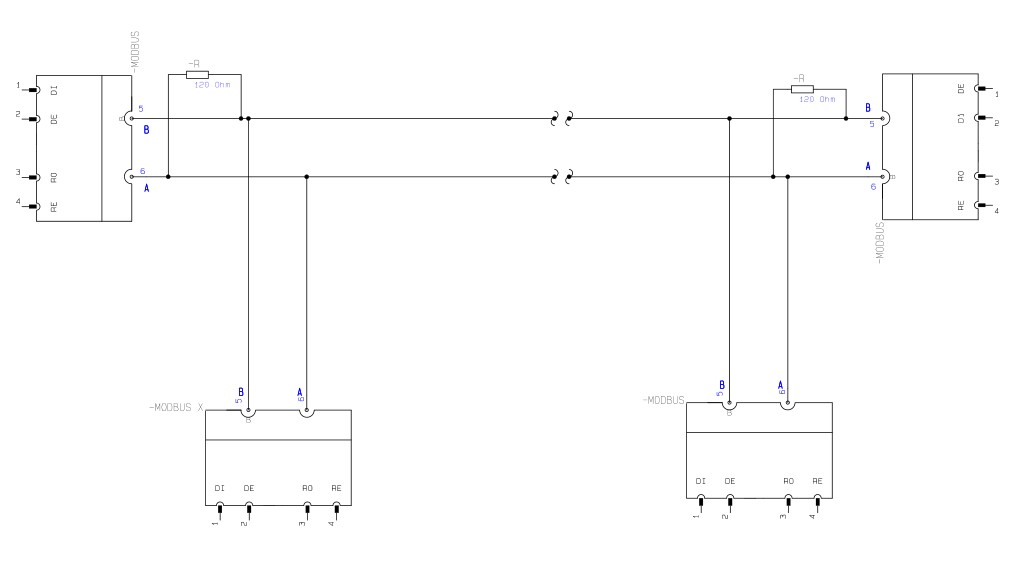

Ak je zbernica dlhá alebo dochádza k problémom s komunikáciou, nainštalujte 120 Ohm terminačný odpor na oboch koncoch linky podľa nižšie uvedenej schémy.
Terminácia RS-485 — Pri dlhých káblových trasách alebo zbernici s viacerými zariadeniami namontujte 120 Ohm odpory na oboch koncoch linky RS-485. TapHome Core má vstavaný terminačný odpor na svojich BUS svorkách, takže externý odpor je potrebný len na vzdialenom konci linky.
Technické špecifikácie
- Komunikačný modul: BRDG-02R13 (zapojí sa do riadiacej dosky VMD)
- Protokol: Modbus RTU Slave
- Fyzická vrstva: RS-485
- Prenosová rýchlosť: 19200 (predvolená)
- Parita: Even (párna)
- Dátové bity: 8
- Stop bit: 1
- Predvolené Slave ID: 2
- Modbus funkcie: 03 (Read Holding Registers), 16 (Write Multiple Registers)
Konfigurácia
Párovanie modulu BRDG-02R13
Pred použitím komunikačného modulu ho treba spárovať s rekuperátorom. Párovacia procedúra používa Modbus adresu 207:
- Vypnite rekuperátor, potom ho zapnite — jednotka vstúpi do párovacieho režimu na 10 minút
- Zapíšte hodnotu
0xC84F0001do registrov 43000–43001 - Zapíšte hodnotu
0x0203do registra 43004 - Prečítajte register 43900 — hodnota by mala byť 2
- Prečítajte register 43901 — hodnota by mala byť 1
Po úspešnom spárovaní vypnite rekuperátor a reštartujte ho. Dáta sa začnú čítať automaticky po spustení ventilátorov.
Párovacia procedúra vyžaduje nástroj Modbus master (napr. Modbus Poll) na zápis párovacích registrov. Po dokončení párovania môže TapHome komunikovať s modulom na štandardnej adrese.
Slave ID a komunikačné parametre
Predvolené Slave ID je 2 a predvolená prenosová rýchlosť je 19200 s paritou Even a 1 stop bitom.
Nesúlad Slave ID — XML šablóna TapHome štandardne nastaví Slave ID na 1 počas importu. Oficiálny manuál Alnor uvádza predvolené Slave ID 2. Pri importe šablóny do TapHome zmeňte parameter Slave ID na 2 (alebo podľa vašej konfigurácie).
Komunikačné parametre je možné zmeniť cez párovaciu adresu (207):
| Parameter | Register | Predvolená hodnota | Možnosti |
|---|---|---|---|
| Slave adresa | 42001 | 207 (RS-485) | 1–207 |
| Prenosová rýchlosť | 42000 | 6 (19200) | 0=300 … 5=9600, 6=19200, 7=38400 … 9=115200 |
| Parita | 41998 | 2 (Even) | 0=None, 1=Odd, 2=Even |
| Stop bity | 41999 | 0 (1 stop bit) | 0=1, 1=2 |
Možnosti zariadenia
Ovládanie rýchlosti vetrania
Ventilation Speed (H:41500) je hlavné ovládacie zariadenie — viachodnotový prepínač so siedmimi režimami:
- Off (0) — vetranie zastavené
- Away (1) — minimálna rýchlosť pre neobývané miestnosti
- Low (2) — rýchlosť 1
- Nominal (3) — rýchlosť 2, štandardná prevádzka
- High (4) — rýchlosť 3
- Auto (5) — automatická rýchlosť podľa snímačov
- Boost (7) — maximálna rýchlosť pre rýchlu výmenu vzduchu
Čítaná hodnota odráža vnútorný stav BRDG, ktorý sa môže líšiť od skutočnej hodnoty ventilátora počas prechodov medzi rýchlosťami.
Monitorovanie rýchlosti ventilátorov
Dva snímače len na čítanie zobrazujú skutočný výkon ventilátora v percentách:
- Exhaust Fan Speed (H:41001) — výkon odvodného ventilátora, hlásený na stupnici 0–200 (delené 200 pre percentá)
- Inlet Fan Speed (H:41002) — výkon prívodného ventilátora, rovnaká stupnica 0–200
Hodnota 0xFF znamená, že snímač nie je dostupný.
Monitorovanie teplôt
Šablóna poskytuje štyri teplotné snímače, všetky využívajúce LittleEndianFloat cez dva registre:
- Indoor Temperature (H:41005) — izbová teplota meraná vnútorným snímačom rekuperátora; číta aj Indoor Humidity z H:42001, pričom chybové kódy nad 100 % sú orezané na 0
- Outdoor Temperature (H:41007) — vonkajšia teplota vzduchu
- Supply Temperature (H:41011) — teplota čerstvého vzduchu po výmene tepla, privádzaného do miestností
- Exhaust Temperature (H:41009) — teplota vzduchu opúšťajúceho výmenník tepla
Hodnota NaN znamená, že teplota nie je dostupná. Hodnoty pod -273 °C indikujú problém so snímačom.
Ovládanie predohrevu
- Pre-heater (H:41013) — percentuálny výkon predohrevu len na čítanie (0 % = vypnutý, 100 % = maximum)
- Pre-heater Setpoint (H:41011 čítanie / H:42011 zápis) — termostat, ktorý číta aktuálnu prívodovú teplotu a umožňuje nastaviť požadovanú teplotu vykurovania (0–30 °C)
Monitorovanie a ovládanie bypassu
- Bypass Position (H:41016) — percentuálna pozícia klapky bypassu len na čítanie (0 % = zatvorená, 100 % = otvorená). Hodnoty nad 120 % indikujú chybu.
- Bypass Auto (H:41550) — prepínač zobrazujúci stav automatického režimu bypassu. Skript na úrovni modulu ovláda bypass: pri zapnutí zapíše
0xFF(automatický režim); pri vypnutí zapíše manuálnu hodnotu. - Bypass Speed — stmievač pre manuálne nastavenie rýchlosti bypassu (zástupný prvok v aktuálnej šablóne)
Monitorovanie porúch
Fault Status (H:40103) hlási stav ventilátora: 0 = ventilátor OK, 1 = porucha ventilátora. V TapHome sa zobrazuje ako binárny kontaktný snímač.
Servisná diagnostika
Modul sprístupňuje ďalšie servisné atribúty na monitorovanie:
- RF Communication Status (H:40101) — 0 = bez chyby, 1 = bez komunikácie viac ako 30 minút
- Battery Status (H:40102) — 0xFFFF znamená žiadnu batériu
- Actual Ventilation Speed (H:41000) — surová hodnota rýchlosti vetrania vrátane dočasných prepísaní (11–13 = dočasné prepísanie, 22 = away, 23 = boost, 24 = auto)
- Error Code (H:41003) — podrobný chybový kód (0 = bez poruchy, 1–8 = konkrétne chyby, 254 = párovací režim, 255 = identifikácia)
- Override Time Remaining (H:41004) — zostávajúce minúty dočasného prepísania rýchlosti
- Filter Dirty (H:41014) — 0 = filter OK, 1 = filter vyžaduje výmenu
- Defrost (H:41015) — 0 = neaktívny, 1 = cyklus odmrazovania aktívny
Modul tiež poskytuje servisnú akciu Reset Air Filter Timer, ktorá zapíše hodnotu 0 do registra H:42000 na resetovanie odpočítavania údržby filtra.
Ďalšie možnosti
HRU-PremAIR tiež sprístupňuje registre na individuálne nastavenie rýchlosti ventilátorov (prívodné a odvodné percentá pre každý stupeň rýchlosti), nastavenie predohrevu na ochranu proti mrazu, teplotný offset chladenia, trvanie požiadavky na krb a nastavenia dohrevu/chladenia na modeloch VMD-02RPS66 a VMD-02RPS78. Pokročilé modely podporujú aj programovanie časových plánov cez registre 49000–49062 s prepínacími bodmi, plánovaním podľa dňa v týždni a automatickým riadením podľa snímačov (RH, CO2, VOC, teplota). Tieto funkcie môžu byť doplnené v budúcej aktualizácii šablóny.
Komunitný alnor-sdk Python SDK definuje ďalšie registre, ktoré nie sú v oficiálnom manuáli — prietok prívodného/odvodného vzduchu v m3/h (41019/41021), zostávajúce dni filtra (41040), dostupnosť predohrevu (41027) a stav režimu bypassu (41050). Tieto môžu fungovať na novších verziách firmvéru a je ich možné pridať ako vlastné Modbus zariadenia v TapHome.
Riešenie problémov
Žiadna Modbus komunikácia
- Skontrolujte Slave ID — predvolená hodnota je 2, nie 1. Overte, že modul TapHome má nastavené správne Slave ID
- Potvrďte nastavenia RS-485 v TapHome: 19200 baud, parita Even, 8 dátových bitov, 1 stop bit
- Overte, že modul BRDG-02R13 je správne spárovaný (pozri postup párovania vyššie)
- Skontrolujte pripojenie kábla RS-485 — uistite sa, že polarita A/B je správna
- Pri dlhých káblových trasách overte, že sú nainštalované 120 Ohm terminačné odpory
Chyby komunikácie po výpadku napájania
Po výpadku napájania vstúpi rekuperátor do párovacieho režimu na 10 minút. Počas tejto doby nemusí bežná Modbus komunikácia fungovať na štandardnej adrese. Počkajte, kým párovací režim vyprší.
Hodnota vlhkosti ukazuje 0 %
Register vnútornej vlhkosti (H:42001) vracia chybové kódy nad 100 % (0xEF–0xFF) keď snímač nie je dostupný, je skratovaný alebo mimo rozsah. Šablóna tieto chybové hodnoty oreže na 0. Ak sú hodnoty trvalo 0 %, skontrolujte fyzické pripojenie snímača vlhkosti.
Alarm filtra
Keď servisný atribút Filter Dirty ukazuje 1, vzduchové filtre vyžadujú výmenu. Po výmene filtrov použite servisnú akciu Reset Air Filter Timer v TapHome na vymazanie alarmu a resetovanie odpočítavania údržby.
